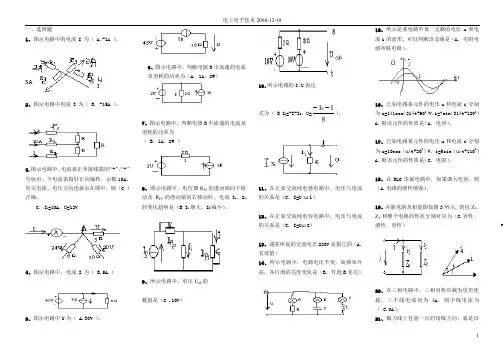

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。

3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。

4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。

5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。

6、元件上电压和电流关系成正比变化的电路称为线性电路。

此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。

8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。

9、电压是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。

这三大定律是电路分析中应牢固掌握的三大基本规律。

二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（对）4、电压表和功率表都是串接在待测电路中。

（错）5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。

（错）6、电源短路时输出的电流最大，此时电源输出的功率也最大。

（错）7、线路上负载并联得越多，其等效电阻越小，因此取用的电流也越少。

（对）8、负载上获得最大功率时，电源的利用率最高。

（错）9、电路中两点的电位都很高，这两点间的电压也一定很大。

（错）10、可以把1.5V和6V的两个电池相串联后作为7.5V电源使用。

（错）三、选择题：（每小题2分，共20分）1、当元件两端电压与通过元件的电流取关联参考方向时，假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，假设该元件（B）功率。

A、吸收；B、发出。

2、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

3、电流源开路时，该电流源内部（B）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4、某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。

5、有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B）A、100W灯泡最亮；B、25W灯泡最亮；C、两只灯泡一样亮。

6、已知电路中A点的对地电位是65V，B点的对地电位是35V，则U BA=（B）A、100V；B、－30V；C、30V。

7、图1-31中安培表内阻极低，伏特表电压极高，电池内阻不计，如果伏特表被短A、灯D将被烧毁；B、灯D特别亮；C8、图1-31中如果安培表被短接，则（C）图1-31A、电灯不亮；B、电灯将被烧；C、不发生任何事故。

9、如果图1-31电路中电灯灯丝被烧断，则（B）A、安培表读数不变，伏特表读数为零；B、伏特表读数不变，安培表读数为零；C、安培表和伏特表的读数都不变。

10、如果图1-31电路中伏特表内部线圈烧断，则（D）A、安培表烧毁；B、电灯不亮；C、电灯特别亮；D、以上情况都不发生。

四、简述题：（每小题3分，共24分）1、将一个内阻为0.5Ω，量程为1A的安培表误认为成伏特表，接到电压源为10V，内阻为0.5Ω的电源上，试问此时安培表中通过的电流有多大？会发生什么情况？你能说说使用安培表应注意哪些问题吗？答：安培表中通过的电流为：10÷（0.5+0.5）=10A 是其额定电流的10倍，安培表会因过流而烧毁。

使用安培表时一定要注意应串接在被测电路中。

座上取下后，剩下3盏灯仍亮，问电路中出现了何故障？为什么？答：电路在2号灯处发生了短路现象。

因为当2号灯被短路时，它不起作用，所以有它没它，整个线路仍是连通的，所以其它灯还亮。

3、如何理解电路的激励和响应？当电感元件和电容元件向外释放能量时，能否将它们看作是电路激励？答：激励就是在电路中激发电能的原因，响应则是电路中接受电能的表现。

当电感元件和电容元件向外释放能量时，可以看作是电路激励。

例如一个充好电的电容器，把它和一个电阻相接后，它就会通过这个电阻放电，这里它就是放电电路中的激励。

4、两个数值不同的电压源能否并联后“合成”一个向外供电的电压源？两个数值不同的电流源能否串联后“合成”一个向外电路供电的电流源？为什么？答：数值不同的电压源是不能并联合成的，因为这样连接在它们内部将引起环流；两个数值不同的电流也不能串联连接，把它们串联时将造成小电流电源的过流现象。

5、何谓二端网络？有源二端网络？无源二端网络？对有源二端网络除源时应遵循什么原则？答：电路具有向外引出的两个端子时，就可称为二端网络。

当二端网络含有电源时移为有源二端网络；若二端网络中不含有电源就称作无源二端网络。

对有源二端网络除源时，应遵循：所有电压源用短接线代替，所有电流源开路处理。

6、什么叫一度电？一度电有多大作用？答：1KW·h =1度电。

一度电可以让1KW 的电机运行1个小时，可让100W 的电灯点燃10个小时，还可让10W 的节能灯点燃100个小时。

7、、直流电路是否都是线性电路？线性电路的概念如何正确表述？答：直流电路中若含有非线性元件时，就不是线性电路了。

线性电路是指电路中所有元件都是线性关系，与直流、交流、正弦、非正弦无关。

五、计算题：（共26分）1、在图1-32所示电路中，已知电流I=10mA ，I 1=6mA ，R 1=3KΩ，R 2=1KΩ，R 3=2KΩ。

求电流表A 4和A 5的读数是多少？（8分）解：对a 列KCL 方程：I -I 1-I 2=0 得I 2=4mA 对左回路列KVL ：6×3+2I 3－4×1=0得I 3=-7mA A 4=13mA A 5=－3mA2、在图1-33所示电路中，有几条支路和结点？U ab 和I 各等于多少？（8分）解：3条支路，两个结点，U ab 和I 都等于0。

3、分别用叠加定理和戴维南定理求解图1-34电路中的电流I 3。

设U S1=30V ，U S2=40V ，R 1=4Ω，R 2=5Ω，R 3=2Ω。

（10分）解：（1）运用叠加定理图1-32t hn i b ei g当U S1单独作用时，I 3′≈3.95A ；当U S2单独作用时，I 3"≈4.21A ；I 3≈8.16A （2）用戴维南定理：U OC ≈34.44V ，R 0≈2.22Ω，I 3≈8.16A第2章 检测题 （共100分，120分钟）一、填空题：（每空0.5分，共20分）1、正弦交流电的三要素是 最大值 、 角频率 和 初相 。

有效 值可用来确切反映交流电的作功能力，其值等于与交流电 热效应 相同的直流电的数值。

2、已知正弦交流电压，V )60314sin(2380︒-=t u 有效值是380 V ，频率为50 Hz ，周期是0.02 s ，角频率是 314 rad/s ，相位为 314t-60°，初相是 60 度，合 π/3 弧度。

3、实际电气设备大多为 感 性设备，功率因数往往 较低 。

若要提高感性电路的功率因数，常采用人工补偿法进行调整，即在感性线路（或设备）两端并联适当电容。

4、电阻元件正弦电路的复阻抗是 R ；电感元件正弦电路的复阻抗是 jX L ；电容元件正弦电路的复阻抗是 －jX C ；多参数串联电路的复阻抗是 R+j(X L -X C ) 。

5、串联各元件上 电流 相同，因此画串联电路相量图时，通常选择 电流 作为参考相量；并联各元件上 电压 相同，所以画并联电路相量图时，一般选择 电压 作为参考相量。

6，因之称其为 即时 元件；电感，电容元件上伏安关系瞬时值表达式为，因此把它们称之为 动态 元件。

7、能量转换过程不可逆的电路功率常称为 有功 功率；能量转换过程可逆的电路功率叫做 无功 功率；这两部分功率的总和称为 视在 功率。

8、电网的功率因数越高，电源的利用率就越 越充分 ，无功功率就越 越小 。

图1-33Ω图1-342U S29、只有电阻和电感元件相串联的电路，电路性质呈 感 性；只有电阻和电容元件相串联的电路，电路性质呈 容 性。

10、当RLC 串联电路发生谐振时，电路中 阻抗 最小且等于 电阻R ；电路中电压一定时 电流 最大，且与电路总电压 同相 。

二、判断正误：（每小题1分，共10分）1、正弦量的三要素是指其最大值、角频率和相位。

（错）2、正弦量可以用相量表示，因此可以说，相量等于正弦量。

（错）3、正弦交流电路的视在功率等于有功功率和无功功率之和。

（错）4、电压三角形、阻抗三角形和功率三角形都是相量图。

（错）5、功率表应串接在正弦交流电路中，用来测量电路的视在功率。

（错）6、正弦交流电路的频率越高，阻抗就越大；频率越低，阻抗越小。

（错）7、单一电感元件的正弦交流电路中，消耗的有功功率比较小。

（错）8、阻抗由容性变为感性的过程中，必然经过谐振点。

（对）9、在感性负载两端并电容就可提高电路的功率因数。

（错）10、电抗和电阻由于概念相同，所以它们的单位也相同。

（错）三、选择题：（每小题2分，共20分）1、有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

2、已知工频正弦电压有效值和初始值均为380V ，则该电压的瞬时值表达式为（B ）A 、V ；B 、V ；t u 314sin 380=)45314sin(537︒+=t u C 、V 。

)90314sin(380︒+=t u 3、一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（A ）A 、7.07V ；B 、5V ；C 、14V ；D 、10V 。
