信号放大器
信号放大器引言信号放大器是一种电子器件，可以将弱信号增强到足够的强度，以便在电路中进行进一步处理和使用。
在现代电子设备中，信号放大器广泛应用于通信系统、音频设备、无线电设备等领域。
本文将详细介绍信号放大器的原理、种类和应用。
一、信号放大器的原理信号放大器的基本原理是通过电子器件（如晶体管、真空管等）将输入信号增强并输出。
其工作原理可以通过以下几个步骤进行解释：1. 输入信号接收：信号放大器的输入端接收外部传输的弱信号。
这些信号可以是音频信号、射频信号、微弱的电压信号等。
2. 信号放大：输入信号经过放大器内部的放大电路进行增益，使其电压或电流的幅值得到放大。
3. 输出信号产生：放大后的信号通过输出端口传递到其他电路或设备中，以供进一步处理或使用。
在信号放大器的工作过程中，必须确保信号的质量不会被破坏。
因此，放大器的设计需要考虑一些因素，如频率响应、功率处理能力、噪声水平等。
二、信号放大器的种类根据信号的类型和应用领域，信号放大器可以分为不同的种类。
下面是几种常见的信号放大器：1. 低噪声放大器（LNA）：LNA主要用于无线通信系统，能够提高接收机的灵敏度。
它能够在接收机前端增加信号的强度，同时尽量避免引入噪声。
2. 差分放大器：差分放大器用于增强音频信号和广播信号，以提高音响设备和收音机的音质和接收效果。
它通过两个输入端口接收差分信号，并将其放大到输出端口。
3. 射频放大器：射频放大器用于无线电通信系统，能够放大高频信号。
它经常用于无线电台、卫星通信和移动通信系统中，以提高通信距离和保持信号质量。
4. 高电压放大器：高电压放大器广泛应用于计算机显示器、激光设备等需要高电压信号驱动的设备中。
它能够将低电压信号转换为高电压信号，以供这些设备的正常运行。
5. 输出级放大器：输出级放大器主要用于音频设备和功放等领域。
它负责将前级放大器输出的信号进行进一步的放大，并提供足够的功率驱动扬声器或其他负载。
三、信号放大器的应用由于信号放大器的广泛应用性，它可以在许多领域中发挥关键作用。

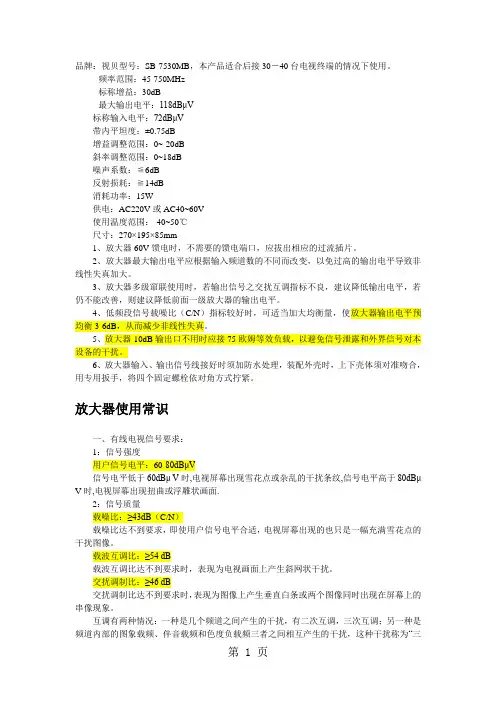

有线电视信号放大器的主要作用5页word文档
品牌：视贝型号：SB-7530MB，本产品适合后接30－40台电视终端的情况下使用。
频率范围：45-750MHz标称增益：30dB最大输出电平：118dBμV标称输入电平：72dBμV带内平坦度：±0.75dB增益调整范围：0~-20dB斜率调整范围：0~18dB噪声系数：≦6dB反射损耗：≧14dB消耗功率：15W供电：AC220V或AC40~60V使用温度范围：-40~50℃尺寸：270×195×85mm1、放大器60V馈电时，不需要的馈电端口，应拔出相应的过流插片。
2、放大器最大输出电平应根据输入频道数的不同而改变，以免过高的输出电平导致非线性失真加大。
3、放大器多级窜联使用时，若输出信号之交扰互调指标不良，建议降低输出电平，若仍不能改善，则建议降低前面一级放大器的输出电平。
4、低频段信号载噪比（C/N）指标较好时，可适当加大均衡量，使放大器输出电平预均衡3-6dB，从而减少非线性失真。
5、放大器-10dB输出口不用时应接75欧姆等效负载，以避免信号泄露和外界信号对本设备的干扰。
6、放大器输入、输出信号线接好时须加防水处理，装配外壳时，上下壳体须对准吻合，用专用扳手，将四个固定螺栓依对角方式拧紧。
放大器使用常识一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμV信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB（C/N）载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。
载波互调比：≥54 dB载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。
交扰调制比：≥46 dB交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。
互调有两种情况：一种是几个频道之间产生的干扰，有二次互调，三次互调；另一种是频道内部的图象载频、伴音载频和色度负载频三者之间相互产生的干扰，这种干扰称为“三音互调”。
有线电视线路系统维修浅析
有线电视线路系统维修浅析【摘要】近些年来，桐柏的有线电视发展迅速，用户激增，并且向农村延伸，有线电视的线路和设备也迅速增多，有线电视的维修维护任务加重。
为保障有线广播电视优质播出，有线电视设备的维护维修显得非常重要。
根据常年积累的维护维修经验，对关键性的问题做一些解析，以便同行的维修人员及时发现问题，达到快速解决故障的目的。
【关键词】信号放大器；网纹的干扰；元器件老化0.引言有电视系统也就是由若干台电视机共用一套天线，这套天线的设备将广播电视信号，经过放大、混合、频道变换等，再由专用的闭路线、设备将信号分配给各台电视机。
有线电视系统各设备之间采用同轴电缆传输电视信号，电视图像不会受高山、高层建筑的干扰，闭路电视用户可以看到高清晰、高质量的电视节目。
随着有线电视系统的迅速发展，有线电视逐步向大型、多路及多功能方面发展。
不但可以传送电视节目，而且只要在系统前端增加设备，就可以用来自办节目，甚至有线电视用户可以用电视上网冲浪，利用闭路线打电话等，这将丰富有线电视系统的功能，极大的提高人们的文化及生活水平，成为人们生活中必不可少的设备。
1.有线电视信号放大器1.1电视信号放大器的作用电视信号远距离传送时，用来补偿电缆传输的信号衰减；一根闭路电缆分支给多台电视使用时，补偿分支造成的信号衰减，保障应有的信号强度；电视的信号强度不够的时候，用来增强信号的强度。
1.2电视信号放大器的安装电视信号放大器一般分为干线放大器、用户放大器、延长放大器、线路放大器等。
干线放大器主要由电源部分、信号衰减器、信号均衡器、温补电路及放大模块和自动增益控制等电路组成。
最为常见的有普通干放、温补干放、agc干放和asc放大器。
信号放大器应安装在离电视机5米以上的距离，尽可能靠近有线台的分支器安装，以保证信号源有比较高的信噪比，在信号衰减不多的位置安装，图像会更好更清晰。
按设备连接图安装信号放大器，使接头、分配器和分支器接触良好，然后接通电源，信号放大器的灯正确指示，进行增益和均衡调整，最后最好防水防潮处理既可。
有线电视网络中线路放大器的维护与维修研究
有线电视网络中线路放大器的维护与维修研究随着有线电视网络的不断发展和普及，线路放大器作为有线电视网络的重要设备之一，在有线电视网络中的作用日益突出，不仅能够保障有线电视网络的稳定性，还能够提高有线电视的传输质量。
因此，线路放大器的维护与维修对于有线电视网络的正常运行具有十分重要的意义。
线路放大器主要负责信号的强度放大和信号质量的改善，对于保障有线电视网络的稳定性和正常运行非常重要。
线路放大器多数采用半导体器件，作为高频放大器而使用，需要进行定期检查和维护，以有效延长其使用寿命并提高其性能和准确性。
线路放大器在使用过程中主要会出现以下几种故障：1. 调制解调器故障：调制解调器故障会导致信号传输出现异常，引起降频。
2. 输入信号强度过低：输入信号的强度过低会导致输出信号的质量不佳，影响有线电视网络的运行效果。
3. 输出信号失真：由于放大器本身的线路噪声和输入端的信号干扰，也会导致输出信号的失真。
对于线路放大器故障的维护与维修，需要进行如下操作：1. 定期检查：定期检查线路放大器的各种硬件连接是否牢固、内部线路是否破裂或损坏和半导体器件的热量释放是否平衡，等等。
2. 清洁维护：定期清理线路放大器的内部和外部，尤其是半导体器件和散热器部分的灰尘，以使其热量释放顺畅，不导致散热过慢。
3. 调整信号：当输入信号强度过低或输出信号失真时，需要对线路放大器进行信号调整，以保证输出信号的质量。
4. 更换部件：当线路放大器失败时，需要定位并更换故障部件，以恢复其正常工作状态。
5. 合理管理：定期对线路放大器进行计算机管理，以实现行业标准化管理和信息化管理的目标。
总之，有线电视网络中的线路放大器的维护与维修是十分重要的，如果不及时处理故障，就会影响到有线电视网络的正常运行和用户的观看体验。
因此，在使用过程中要及时对线路放大器进行定期检查和维护，并可根据需要调整信号和更换部件，以确保线路放大器的正常运行水平，并延长其使用寿命。
有线电视传输技术培训与指导考核试卷
B.赫兹（Hz）
C.毫秒（ms）
D.瓦特（W）
16.下列哪种设备主要用于有线电视信号的放大？()
A.分支分配器
B.电缆调制解调器
C.光接收机
D.放大器
17.以下哪种现象表明有线电视信号传输过程中出现了问题？()
A.图像清晰
B.声音正常
C.图像闪烁
D.声音连贯
18.在有线数字电视传输系统中，以下哪种技术用于提高信号的抗干扰能力？()
A. DVB-T
B. ATSC
C. ISDB-T
D. DVB-C
20.以下哪些是有线电视传输系统建设与优化中考虑的因素？()
A.网络容量
B.用户分布
C.信号覆盖范围
D.投资成本
（请在此处继续添加其他题型和内容，或根据实际需要结束试卷。）
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
A. FEC（前向错误更正）
B. QAM（正交幅度调制）
C. FFT（快速傅里叶变换）
D. OFDM（正交频分复用）
19.以下哪个设备主要用于实现有线电视信号的分配与分支？()
A.放大器
B.电缆调制解调器
C.分支分配器
D.光发射机
20.有线电视传输系统中，以下哪种信号处理方式可以提高频谱利用率？()
A.信道编码
B.源编码
C.交织
D.调制
11.以下哪些是有线电视传输系统中的常见故障现象？()
A.图像模糊
B.声音断续
C.信号中断
D.频率偏移
12.以下哪些设备可以用于有线电视信号的监控与调整？()
A.网络管理系统
B.信号放大器

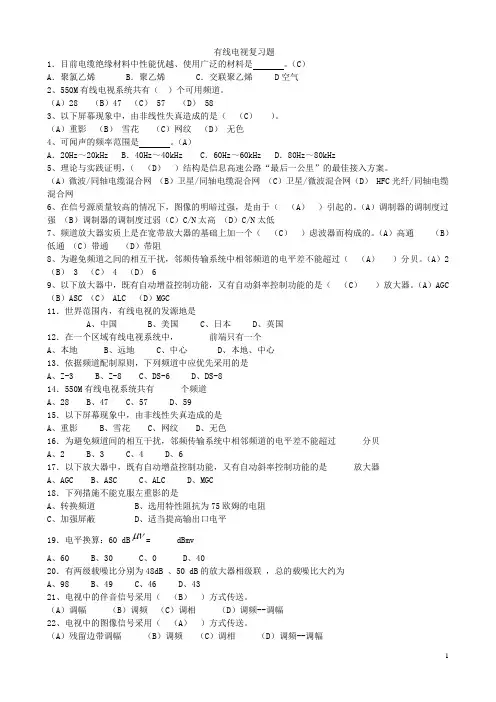

有线电视复习题
有线电视复习题1．目前电缆绝缘材料中性能优越、使用广泛的材料是。
（C）A．聚氯乙烯 B．聚乙烯 C．交联聚乙烯 D空气2、550M有线电视系统共有（）个可用频道。
（A）28 （B）47 （C） 57 （D） 583、以下屏幕现象中，由非线性失真造成的是（（C））。
（A）重影（B）雪花（C）网纹（D）无色4、可闻声的频率范围是。
（A）A．20Hz～20kHz B．40Hz～40kHz C．60Hz～60kHz D．80Hz～80kHz5、理论与实践证明，（（D））结构是信息高速公路“最后一公里”的最佳接入方案。
（A）微波/同轴电缆混合网（B）卫星/同轴电缆混合网（C）卫星/微波混合网（D） HFC光纤/同轴电缆混合网6、在信号源质量较高的情况下，图像的明暗过强，是由于（（A））引起的。
（A）调制器的调制度过强（B）调制器的调制度过弱（C）C/N太高（D）C/N太低7、频道放大器实质上是在宽带放大器的基础上加一个（（C））虑波器而构成的。
（A）高通（B）低通（C）带通（D）带阻8、为避免频道之间的相互干扰，邻频传输系统中相邻频道的电平差不能超过（（A））分贝。
（A）2 （B） 3 （C） 4 （D） 69、以下放大器中，既有自动增益控制功能，又有自动斜率控制功能的是（（C））放大器。
（A）AGC （B）ASC （C） ALC （D）MGC11．世界范围内，有线电视的发源地是A、中国B、美国C、日本D、英国12．在一个区域有线电视系统中，前端只有一个A、本地B、远地C、中心D、本地、中心13．依据频道配制原则，下列频道中应优先采用的是A、Z-3B、Z-8C、DS-6D、DS-814．550M有线电视系统共有个频道A、28B、47C、57D、5915．以下屏幕现象中，由非线性失真造成的是A、重影B、雪花C、网纹D、无色16．为避免频道间的相互干扰，邻频传输系统中相邻频道的电平差不能超过分贝A、2B、3C、4D、617．以下放大器中，既有自动增益控制功能，又有自动斜率控制功能的是放大器A、AGCB、ASCC、ALCD、MGC18．下列措施不能克服左重影的是A、转换频道B、选用特性阻抗为75欧姆的电阻C、加强屏蔽D、适当提高输出口电平19．电平换算：60 dB= dBmvA、60B、30C、0D、4020．有两级载噪比分别为48dB 、50 dB的放大器相级联，总的载噪比大约为A、98B、49C、46D、4321、电视中的伴音信号采用（（B））方式传送。
有线电视(catv)分支器、分配器、放大器区别及应用
特点
具有高可靠性、低损耗、 易于维护等特点，能够实 现多路光信号的分配和传 输。
光缆
定义
光缆是CATV系统中用于传输光信号的介质。
工作原理
光缆由多根光纤组成，每根光纤都可以传输光信号。通过光纤传输 可以实现长抗电磁干扰等特点，是CATV系统 中重要的传输介质。
同轴电缆
定义
同轴电缆是CATV系统中用于传输射频信号的介质。
工作原理
同轴电缆由内导体、绝缘层和外导体组成，内导体传输信号，外导 体起到屏蔽作用。通过同轴电缆传输可以实现高质量的射频信号传 输。
特点
具有抗电磁干扰能力强、传输距离远、信号损失小等特点，是CATV 系统中重要的传输介质。
THANK YOU
工作原理
02
光接收机接收到光纤传输的光信号后，将其转换为电信号，再
经过解调和解码还原为原始信号。
特点
03
具有高灵敏度、低噪声、宽带宽等特点，能够实现远距离传输。
光分路器
定义
光分路器是CATV系统中用 于将光信号分路传输的设 备。
工作原理
光分路器将输入的光信号 分成若干路输出，每路输 出信号的强度相等或不等。
定义
有线电视(CATV)分支器是一种用于将CATV信号分配给多个输出 端口的设备。
功能
分支器的主要功能是将CATV信号从主信号源分配到多个分支线路 ，以便将信号传输给多个用户。
分支器的种类与特点
定向分支器
定向分支器具有一个主输入端口和多个定向输出端口，每个输出端口都对应一个特定的输 出信号。它具有较高的信号传输质量和定向性，适用于信号传输要求较高的场合。
感谢聆听
功率分配器
功率分配器是一种将CATV信号等分或不等分分配给多个输出端口的设备。它具有多个输 入和输出端口，可以将信号平均分配给多个用户，适用于多用户共享同一信号源的场合。
放大器的作用
放大器的作用
放大器是一种电子设备，主要用于放大声音、信号或电流。
它的作用是增加输入信号的幅度，使其可以更好地驱动输出设备，提供更强的声音和信号。
放大器的主要作用有以下几个方面：
1. 增加声音的音量和强度：放大器可以将输入声音信号的音量增加到更高的水平，从而大大增强声音的传播距离和穿透力。
这对于音响系统、汽车音响、电视音响等设备非常重要，使得声音可以在更宽广的范围内传播，使得音乐和影片更加震撼和逼真。
2. 提高信号质量：当输入信号的电压较小、噪声较多时，放大器可以将信号放大到一个较高的水平，同时抑制噪声，从而提高信号的质量和清晰度。
在电视、电脑显示器、无线电、通讯设备等领域中，放大器可以确保信号的准确传输和接收。
3. 驱动输出设备：在电子设备中，输出设备（如扬声器、耳机、电动机等）通常需要较高的电流和功率才能正常工作。
放大器可以将输入电流和功率放大到足够的水平，以驱动这些设备，使其能够正常运行和发挥出良好的效果。
4. 调节音色和音质：放大器通常具有音调和音色调节功能，可以根据个人喜好和音乐类型进行调整，以产生更丰富和完美的音乐声音。
调频电台、乐器、录音棚等领域中需要使用放大器来调整音色和音质，满足不同的音乐风格和要求。
总的来说，放大器作为一种电子设备，在音频、信号处理和电流驱动方面具有重要作用。
它可以将输入信号的幅度放大，提高声音的音量和强度，提高信号的质量和清晰度，驱动输出设备，调节音色和音质。
放大器广泛应用于音响系统、电视、通信设备、乐器、汽车音响等领域，为我们带来更好的音乐和声音体验，推动了现代科技的发展和进步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有线电视信号放大器的主要作用
产品品牌：视贝
产品型号：SB-8830FL9
产品增益：30±2dB
产品频率：45-880MHz
产品功率：2W
产品尺寸：133mm*76mm*37mm
生产商:厦门市视贝电子有限公司.
属高科技民营企业，创立于1999年元月，致力于广播电视、卫星电视、视音频产品及家用小电器的研发、制造、销售。
多年来一直以可靠的产品质量，精湛的制造工艺，快速的市场应变能力以及良好的经营信誉而成为国内同行中的知名企业。
感谢您选用视贝产品,为了使您更好地使用本产品,请详细阅读此说明书。
用途及特点:
1图像质量不好时放大后可减少雪花点，提高图像清晰度；
2连结多台电视机信号强度不足时，用本放大器先放大在多路分支分配；3电脑图文接收系统使用可减少信息误码率，提高接收速度；
4家庭，楼宇，商场，宾馆等场所均可使用；
5专业器件设计，低噪声，宽频带，不仅适合目前有线电视网络传送的标准，增补电视信号，也适合将来使用的数字信号
●采用进口CATV放大器件设计；
●增益平坦，线性良好,噪声低，显著改善信号质量;
●铝型材外壳，屏蔽性能好，隔离度高,抗干扰能力强，散热好;
●各输出口信号可以直接供电视、电脑使用、也可再进行多路分支或分配使用。
●频带宽，动态范围大，抗干扰能力强;功耗低,性能稳定.有效地提高图象的清晰度;
放大器使用常识:
一、有线电视信号要求：
1：信号强度
用户信号电平：60-80dBμ V
信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.
2：信号质量
载噪比：≥43dB
载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。
安装过程中请断开220V电源确保不带电操作。
***家用线路与楼栋线路的区别？
一般来说，家用最合理的布线方式是并联。
而楼栋的使用串联。
这跟放大器的功率及
分支分配器有关。
***分支器与分配器的区别？
分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是
BR输出口，而分配器是OUT输出口。
分支器的OUT输出口是输出给下路需要接分支分
配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，
使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。
分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。
放大器后接一
个分配器到电视,两个以上才能到电视的,中间请用分支器。
***什么是斜率、均衡？
有线电视信号通过一定长度电缆的传输后所造成的高低频段电
平差，如（45-750ＭＨz高低频段的衰减量相差约4倍，即45ＭＨz频点衰减5ＤＢ时，750ＭＨz频点则衰减20DB），请调整斜率、均衡钮，使放大器输出信号高低段平坦。
电视节目分布在三段低中高(L/H/U),比如L段的节目都很清晰,U段的节目有雪花或条纹，这就是高低频电平差的原因，就可以用调斜率来改善,使它们都一样清晰度,后还可以调整增益。
***放大器的安装与调试
a、按设备结构图安装连接好放大器（见盒子背后说明），接通电源，放大器的电源指示灯应正常指示。
b、增益调整：过低的输入电平会导致载噪比劣化，过高的输出电平会导致失真加大，通过调整增益钮，使放大器的输出电平在94-102ＤＢμv之间。
c、均衡调整：为了补偿有线电视信号通过一定长度电缆的传输后所造成的高低频段电平差45-750ＭＨz高低频段的衰减量相差约4倍，即45ＭＨz频点衰减5ＤＢ时，750ＭＨz频点则衰减20ＤＢ），请调整均衡钮，使放大器输出信号高低段平坦。
d、放大器的安装位置在条件允许尽量远离电视机（这里距离指放大器到电视线的长度一般在5M以上远）,靠近有线台分支器安装,尽可能保证信号源有较高的信噪比,在衰减不多的位置安装更好图象更清晰。
e、如果安装后效果不理想,请检查电源是否接通，接头,分配器或分支器是否接触良好。
f、信号通过放大后图像出现斜纹干扰，是因为放大器输出电平过大造成信号互调失真，可以逆时针调整增益纽（针对可调放大器），适当降低放大器输出电平使图像清晰。
检查用户端信号电平太弱或信号失真过大时，使用放大器后信号虽能增强但图像效果
没有明显民生改善，此时应检查入户前端的电视信号源，信号源简单检测方法是在有
线台信号分支或分配处接入一台彩色电视机，图像清晰说信号信号源没问题，如果图
像模糊则表示信号源质量差，可以向广电站反映情况。
g、注意室内型的设备,在室外使用时应做好防水防潮处理。
