超声波液位测量原理
超声波液位计的工作原理 液位计工作原理
超声波液位计的工作原理液位计工作原理超声波液位计是一种利用了超声波原理来进行测量液位的一种液位仪表，那么超声波液位计是如何工作的呢？超声波液位计的原理又是什么呢超声波液位计的工作原理：超声波液位计是一种利用了超声波原理来进行测量液位的一种液位仪表，那么超声波液位计是如何工作的呢？超声波液位计的原理又是什么呢？跟着中国传感器交易网的专家去了解一些基本知识。
超声波液位计的工作原理是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。
根据测量能量波运动过程的时间差来确定液(物)位变化情况。
由电子装置对微波信号进行处理，最终转化成与液位相关的电信号。
一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测。
通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以精确计算出超声波传播的路程，进而可以反映出液位的情况。
超声波液位计特点：多脉冲低电压多点发射发射电路，双平衡抑制噪声多点接收电路(QF-9000系列)：提高仪器可靠性，解决不物位不平整测量不准确的难题，并大大加强抗干扰能力，可在变电站发射塔附近稳定工作自动功率调整、增益控制、温度补偿。
先进的检测技术，丰富的软件功能适应各种复杂环境。
采用新型的波形计算技术，提高仪表的测量精度。
具有干扰回波的抑止功能保证测量数据的真实。
16位D/A转换，提高电流输出的精度和分辨率。
传感器采用四氟乙烯材料，可用于各种腐蚀性场合。
多种输出形式：可编程继电器输出、高精度4-20mA电流输出、Rs-485数字通信输出分体超声波液位探头。
磁翻板液位计使用注意事项磁翻板液位计适用于容器内液体介质的液位测量除现场显示外，可远传4~20mA电信号、配液位控制器可输出开关量信号。
磁翻板液位计在使用中会遇到很多的问题，如何解决这些问题？需要我们在日常操作中要注意以下4点，现在就为大家详细介绍一下这方面的情况：第一、磁翻板液位计是在较高压力下工作的比较简单的直接指示式物位仪表，其可靠性和经济性是其它仪表不能相比的，作为基本的液位指示仪表在比较简单液位测量场合和自动化程度很高的大型工程项目中都不可缺少。
超声波液位原理
超声波液位原理
超声波液位计是一种常用的液位测量仪器，它利用超声波的反射原理
来测量液位高度。
其工作原理是将超声波发射到液面上，当超声波遇
到液面时会发生反射，反射回来的超声波被接收器接收并转换成电信号，然后通过计算得出液位高度。
超声波液位计的主要组成部分包括发射器、接收器、传感器和处理器。
其中，发射器负责向液面发射超声波信号；接收器则负责接收反射回
来的超声波信号，并将其转换成电信号；传感器则将电信号传输给处
理器进行计算和处理。
在使用过程中，需要注意一些问题。
首先要选择合适的工作频率和探
头大小，以便更好地适应不同类型和密度的介质。
同时，在安装时也
需要注意避免干扰源和障碍物对测量结果产生影响。
另外，在运行过
程中还需要进行定期校准和维护以确保测量精度。
总之，超声波液位计是一种可靠、准确且易于安装和维护的液位测量
仪器，广泛应用于化工、制药、食品等行业的液体储罐、反应釜等设
备中。
超声波液位计工作原理
超声波液位计工作原理超声波液位计是一种常用的液位检测设备，它利用超声波的传播特性来实现对液体或固体物料的非接触式测量。
超声波液位计主要由超声波发射器、接收器、信号处理器和显示器等部件组成，其工作原理如下：1. 发射超声波。
超声波液位计首先通过超声波发射器发射一束超声波信号，这个信号会以一定的频率和速度在空气和液体之间传播。
超声波的传播速度在空气和液体中会有所不同，这一点将在后续的测量中得到充分利用。
2. 超声波的传播。
当超声波信号遇到液体表面时，一部分超声波被液体表面反射回来，另一部分则穿过液体继续向下传播。
接收器接收到反射回来的超声波信号，并将其转化为电信号。
3. 计算液位。
信号处理器会根据接收到的超声波信号计算出液体表面到传感器的距离，利用超声波在空气和液体中的传播速度差异来确定液位高度。
这样，超声波液位计就能够准确地测量出液体的液位高度。
4. 显示液位。
最后，超声波液位计会将测得的液位高度信息显示在显示器上，供操作人员参考。
有些超声波液位计还可以通过输出接口将数据传输给其他设备，实现远程监控和控制。
总的来说，超声波液位计利用超声波的传播特性，通过发射、接收、处理和显示等步骤，实现了对液体或固体物料的精确测量。
它具有非接触式测量、高精度、稳定可靠等优点，广泛应用于化工、石油、食品、医药等行业的液位监测和控制中。
超声波液位计的工作原理相对简单，但在实际应用中需要注意避免干扰因素对测量结果的影响。
例如，超声波在传播过程中会受到温度、压力、气泡、波纹等因素的影响，需要根据实际情况选择合适的安装位置和工作参数，以确保测量的准确性和稳定性。
总之，超声波液位计作为一种先进的液位检测设备，其工作原理简单而有效。
通过合理的安装和使用，可以实现对液体或固体物料的准确、稳定的测量，为工业生产和安全管理提供重要的技术支持。
超声波液位测量原理
超声波液位测量原理 Final approval draft on November 22, 2020
超声波液位测量原理
来自：
█引言
由于超声波易于定向发射、方向性好、强度易控制、与被测量物体不需要直接接触的优点，所以被广泛应用于液位测量。
在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。
并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。
█超声波液位测量原理
超声波脉冲信号
超声波液位计的工作原理是由换能器（探头）发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。
超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。
此距离值L与声速C和传输时间T之间的关系可以用公式表示：
L=C×T/2
[公式说明]式中L为测量的距离长度；C为超声波在空气中的传播速度；T为测量距离传播的时间差(T为从发射到接收的时间)。
超声脉冲信号测距的工作原理
█超声波脉冲信号发生电路例示
超声波脉冲信号发生电路例示
█超声波液位测量的应用领域
利用超声波液位测量原理可广泛应用于气象水位的测量、大型油罐液位测量、制盐业液位测量、检测井水、湖泊河渠液位、工业生产中料桶液位，灌装液位等，根据不同的需求均可设计出不同的超声波液位计。
更多超声波技术文章请访问:|欧赛龙：超声波传感器专家。

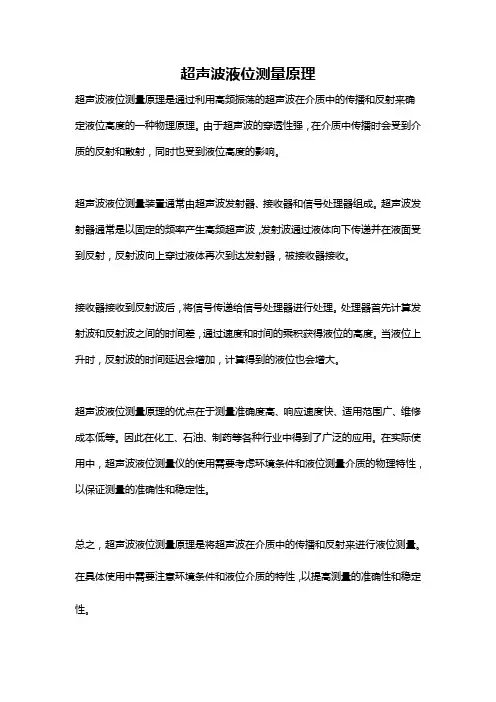

超声波液位测量原理
超声波液位测量原理
超声波液位测量原理是通过利用高频振荡的超声波在介质中的传播和反射来确定液位高度的一种物理原理。
由于超声波的穿透性强，在介质中传播时会受到介质的反射和散射，同时也受到液位高度的影响。
超声波液位测量装置通常由超声波发射器、接收器和信号处理器组成。
超声波发射器通常是以固定的频率产生高频超声波，发射波通过液体向下传递并在液面受到反射，反射波向上穿过液体再次到达发射器，被接收器接收。
接收器接收到反射波后，将信号传递给信号处理器进行处理。
处理器首先计算发射波和反射波之间的时间差，通过速度和时间的乘积获得液位的高度。
当液位上升时，反射波的时间延迟会增加，计算得到的液位也会增大。
超声波液位测量原理的优点在于测量准确度高、响应速度快、适用范围广、维修成本低等。
因此在化工、石油、制药等各种行业中得到了广泛的应用。
在实际使用中，超声波液位测量仪的使用需要考虑环境条件和液位测量介质的物理特性，以保证测量的准确性和稳定性。
总之，超声波液位测量原理是将超声波在介质中的传播和反射来进行液位测量。
在具体使用中需要注意环境条件和液位介质的特性，以提高测量的准确性和稳定性。

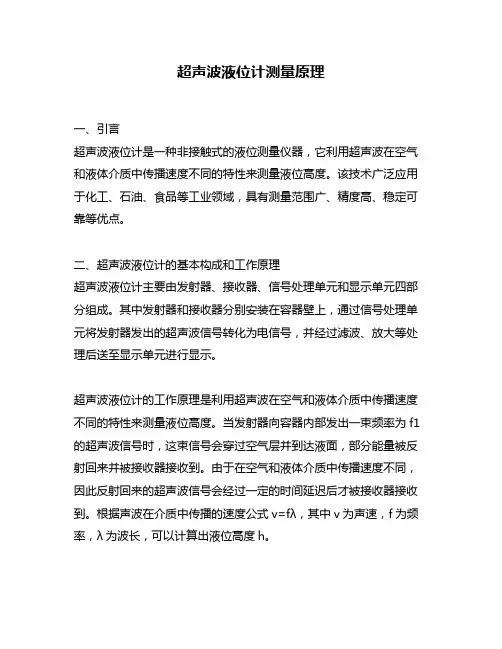

超声波液位计测量原理
超声波液位计测量原理一、引言超声波液位计是一种非接触式的液位测量仪器，它利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。
该技术广泛应用于化工、石油、食品等工业领域，具有测量范围广、精度高、稳定可靠等优点。
二、超声波液位计的基本构成和工作原理超声波液位计主要由发射器、接收器、信号处理单元和显示单元四部分组成。
其中发射器和接收器分别安装在容器壁上，通过信号处理单元将发射器发出的超声波信号转化为电信号，并经过滤波、放大等处理后送至显示单元进行显示。
超声波液位计的工作原理是利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。
当发射器向容器内部发出一束频率为f1的超声波信号时，这束信号会穿过空气层并到达液面，部分能量被反射回来并被接收器接收到。
由于在空气和液体介质中传播速度不同，因此反射回来的超声波信号会经过一定的时间延迟后才被接收器接收到。
根据声波在介质中传播的速度公式v=fλ，其中v为声速，f为频率，λ为波长，可以计算出液位高度h。
三、超声波液位计的工作原理详解1. 超声波发射器和接收器超声波发射器和接收器是超声波液位计中最基本的部分。
发射器主要由振动片、驱动电路等组成，其作用是将电信号转化为机械振动，并将振动能量传递给介质中的空气层。
接收器主要由振动片、前置放大电路等组成，其作用是将反射回来的机械振动转化为电信号，并进行放大处理。
2. 超声波在空气和液体介质中传播超声波是指频率高于20kHz的机械振动，在空气和液体介质中传播时具有不同的特性。
在空气中传播时，由于空气密度小、弹性模量小，导致声速较低；而在液体介质中传播时，则由于液体密度大、弹性模量大，导致声速较高。
因此，当超声波信号穿过空气层并到达液面时，其传播速度会发生变化。
3. 超声波在介质中的反射和衰减当超声波信号到达液面后，部分能量会被反射回来，并在空气中传回到接收器处。
由于超声波在介质中的传播存在一定的衰减现象，因此反射回来的超声波信号强度会比发射时要小。
超声波液位计测量原理
超声波液位计测量原理引言液体的液位测量在工业和生活中非常常见，涉及到很多领域。
超声波液位计作为一种非接触式的测量仪器，被广泛应用于液位测量中。
本文将详细介绍超声波液位计的测量原理。
什么是超声波液位计？超声波液位计是一种利用超声波来测量液体液位的设备。
它通过发射超声波脉冲向液体中传播，当超声波遇到液体表面时，部分能量被反射回来。
通过测量超声波的传播时间或波速，就可以计算出液体与传感器之间的距离，从而得知液体的液位。
超声波液位计的工作原理超声波液位计的测量原理基于声学原理和时间测量原理。
它主要包括以下几个步骤：发射超声波超声波液位计内部包含一个发射器，它会产生超声波脉冲。
这个脉冲会沿着传感器的探头向液体中传播。
超声波与液体交互当超声波遇到液体表面时，一部分声波会被反射回来，另一部分声波会继续向下传播。
液体的属性和液位的高低都会影响反射的声波信号。
传感器会接收到反射回来的声波。
接收反射的声波信号传感器内部包含一个接收器，它会接收到反射回来的声波信号。
接收器将接收到的信号转换为电信号，并传送到处理单元。
处理信号处理单元会对接收到的信号进行处理，包括放大、滤波、时间测量等。
处理单元会记录下超声波从发射到接收的时间间隔，也就是超声波的传播时间。
计算液位根据超声波的传播时间和超声波在液体中传播的速度，可以计算出液体与传感器之间的距离。
通过距离与传感器的位置关系，可以得知液位的高度。
超声波液位计的优点和应用超声波液位计具有以下优点：1.非接触式测量：超声波液位计不需要直接接触液体，避免了物理接触可能带来的污染和损坏。
2.高精度测量：超声波液位计的测量精度可以达到毫米级别，非常适合对液位进行精确控制。
3.宽泛应用范围：超声波液位计适用于大多数液体，无论是清洁液体还是带有颗粒或泡沫的液体。
超声波液位计广泛应用于各个领域，包括但不限于：•工业领域：化工、石油、制药等工业中的液位测量和过程控制。
•水处理：水池、湖泊、河流等水体的液位监测和管理。
超声波液位计的测量原理介绍
超声波液位计的测量原理介绍超声波液位计是一种常用的液位检测设备，可以应用于各种不同的行业中，如石油化工、环保、食品药品、水处理等。
它是利用超声波的物理特性来实现对液位的测量。
本文将介绍超声波液位计的测量原理。
1. 超声波测量液位的原理液位测量是指通过一定的方法对液体表面高度的测量。
而超声波液位计作为一种新型的液位检测设备，其液位测量原理是利用超声波信号测量液面到液位计的距离，并通过公式转换为液位高度。
2. 超声波液位计的构成一个典型的液位计具有发射器、接收器、信号处理和显示装置四个主要部分。
发射器：发射超声波信号，将超声波信号传递到液面。
接收器：接收从液面反射回来的超声波信号。
信号处理：对接收到的超声波信号进行处理，计算液位高度，并传递给显示装置，以显示液位高度信息。
显示装置：将液位高度信息以数字或者图像的方式显示出来，方便我们读取液位高度。
3. 超声波液位计的工作原理超声波液位计的测量原理是通过发射器发出一束超声波信号，经过空气或其他介质传播到液面，当超声波信号遇到液面时，将一部分能量反射回来，被接收器接收。
由于超声波的传播速度是一个恒定值，所以可以根据超声波信号的往返时间计算出液位到液位计的距离。
而液位高度就是距离减去液位计到液面的距离，通过信号处理转换为数字信号，再进行显示，以实现对液位高度的测量。
超声波液位计测量液位的精度非常高，可以达到毫米级别，而且适用于不同形状和介质的容器或管道。
它还可以避免接触式液位计对液体和容器造成的污染和损坏，并能使用在具有极高温度、压力等特殊要求的场合。
4. 超声波液位计的应用场合超声波液位计广泛应用于石油化工、水处理、食品、医药、造纸等领域的液位监测。
可以监测各种不同性质的介质，如液体、粉体和颗粒等。
特别是对于易燃、易爆、有腐蚀性、高温高压等不同环境场合，超声波液位计可以测量液位，而且不会对环境产生影响，并具有较高的精度和可靠性。
5. 总结超声波液位计是一种利用超声波的物理特性来实现对液位的测量，具有高精度、不易污染、适用性广等优点，被广泛应用于各个领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波液位测量原理
来自：
█引言
由于超声波易于定向发射、方向性好、强度易控制、与被测量物体不需要直接接触的优点，所以被广泛应用于液位测量。
在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。
并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。
█超声波液位测量原理
超声波脉冲信号
超声波液位计的工作原理是由换能器（探头）发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。
超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。
此距离值L 与声速C和传输时间T之间的关系可以用公式表示：
L=C×T/2
[公式说明] 式中L为测量的距离长度；C为超声波在空气中的传播速度；T为测量距离传播的时间差(T为从发射到接收的时间)。
超声脉冲信号测距的工作原理
█超声波脉冲信号发生电路例示
超声波脉冲信号发生电路例示
█超声波液位测量的应用领域
利用超声波液位测量原理可广泛应用于气象水位的测量、大型油罐液位测量、制盐业液位测量、检测井水、湖泊河渠液位、工业生产中料桶液位，灌装液位等，根据不同的需求均可设计出不同的超声波液位计。
更多超声波技术文章请访问: | 欧赛龙：超声波传感器专家。
