钢结构表示方法
钢结构设计制图深度和表示方法
202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (1)
钢结构设计图内容一般包括： 图纸目录 设计总说明 柱脚锚栓布置图 纵、横、立面图
构件布置图 节点详图 构件图 钢材及高强度螺栓订货表
202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (2)
1. 设计总说明 设计依据 设计荷载资料 设计简介 材料的选用 制作安装： 需要作试验的特殊说明
202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (3)
2. 柱脚锚栓布置图： 首先要按一定比例绘制柱网平面布置图。在该图上标注出各个钢 柱柱脚锚栓的平面位置，即相对于纵横轴线的位置尺寸，并在基 础剖面上标出锚栓空间位置标高，标明锚栓规格数量及埋设深度。
202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (9)
4.4.3 除主要构件外，楼梯结构系统构件上开洞、局部加强、围 护结构等可根据不同内容分别编制专门的布置图及相关节点图， 与主要平、立面布置图配合使用。 4.4.4 对于双向受力构件，至少应将柱子脚底的双向内力组合值 及其方向填写清楚，以便于基础详图设计。
202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (4)
3. 纵、横、立面图： 当房屋钢结构比较高大或平面布置比较复杂柱网不太规则，或立 面高低错落，为表达清楚整个结构体系的全貌，宜绘制纵、横、 立面图，主要表达结构的外形轮廓，相关尺寸和标高，纵横轴线 编号及跨度尺寸和高度尺寸，剖面宜选择具有代表性的或需要特 殊表示清楚的地方。
L/O/G/O
钢结构设计制图深度和 表示方法
2020/4/9
钢结构设计制图深度和表示方法
五、钢结构施工详图的设计内容(2)
a） 在设计中不得任意加大焊缝，应尽量避 免焊缝的立体交叉。
焊缝布置应尽量对称于构件或节点板截 面中和轴，避免偏心传力。 b） 焊脚尺寸，不得小于1.5√t，当焊件厚 度等于或小于时，则最小焊缝焊脚尺寸应与厚 度相同，角焊缝焊脚尺寸不宜大于较薄焊件厚 度的1.2倍。角焊缝长度不得小于8hf和40mm。
2016/10/26
三、钢结构设计图的内容 (4)
3. 纵、横、立面图：
当房屋钢结构比较高大或平面布置比较复 杂柱网不太规则，或立面高低错落，为表达 清楚整个结构体系的全貌，宜绘制纵、横、 立面图，主要表达结构的外形轮廓，相关尺 寸和标高，纵横轴线编号及跨度尺寸和高度 尺寸，剖面宜选择具有代表性的或需要特殊 表示清楚的地方。
中国建筑标准设计研究所
2016/10/26
三、钢结构设计图的内容 (17)
6. 构件图
平面桁架和立体桁架、格构式构件以及截面较 为复杂的组合构件等需要绘制构件图，门式钢刚架 由于采用变截面，故也要绘制构件图，通过构件图 表达构件外形及其几何尺寸，以方便绘制施工详图。 平面或立体桁架构件图。一般杆件均可用单线 绘制，但弦杆必须注明重心距，其几何尺寸应以重 心线为准。
中国建筑标准设计研究所
2016/10/26
一、钢结构设计制图阶段划分(2)
建议把钢结构设计制图分为设计图和施工 详图两个阶段。
设计图原则上必须由具有相应设计资质级 别的设计单位设计编制。 施工详图原则上是由具有相应设计资质级 别的钢结构加工制造企业或委托设计单位完 成。
中国建筑标准设计研究所
4.4.6 构件编号：首先必须按"建筑结构制 图标准"规定的常用构件代号作为构件编号构 件代号，在实际工程中，可能会有在一项目 里，同样名称而不同材料的构件，为便于区 分，可在构件代号前加注材料代号，但要在 图纸中加以说明。一些特殊构件在常用构件 代号中未作出规定，可参照规定的编制方法 用汉语拼音字头编代号。
钢结构设计制图深度和表示方法
2019/10/13
中国建筑标准设计研究所
三、钢结构设计图的内容 (14)
2019/10/13
图纸幅面为A1和A2的构件表宽度可取170mm，增加备注栏 图纸幅面为A3的构件表宽度可取90mm。
如果构件截面已确定其连接方法细部尺寸已在图上交代 内力一栏可只提供柱底板处的内力。否则均应填写以便绘 工详图。网架或桁架杆件较多的构件可以在图上表示杆件 和内力。
2019/10/13
中国建筑标准设计研究所
一、钢结构设计制图阶段划分(2)
建议把钢结构设计制图分为设计图和施工 详图两个阶段。
设计图原则上必须由具有相应设计资质级 别的设计单位设计编制。
施工详图原则上是由具有相应设计资质级 别的钢结构加工制造企业或委托设计单位完 成。
2019/10/13
中国建筑标准设计研究所
中国建筑标准设计研究所
三、钢结构设计图的内容 (17)
6. 构件图
平面桁架和立体桁架、格构式构件以及截面 为复杂的组合构件等需要绘制构件图，门式钢刚架 由于采用变截面，故也要绘制构件图，通过构件图 表达构件外形及其几何尺寸，以方便绘制施工详图
平面或立体桁架构件图。一般杆件均可用单 绘制，但弦杆必须注明重心距，其几何尺寸应以重 心线为准。
2019/10/13
中国建筑标准设计研究所
三、钢结构设计图的内容 (13)
4.4.7 结构布置图中的构件，当为实腹截 面或钢管时，可用单线条绘制，并明确表示 构件间连接点的位置。粗实线为有编号数字 的构件，细实线为有关联但非主要表示的其 他构件，虚线可用来表示垂直支撑和隅撑等
4.4.8 每张构件布置图均应列出构件表， 具体如下表：
三、钢结构设计图的内容 (1)
钢结构中常用表示
(八)图纸编制
钢结构设计出图分设计图和施工详图两阶段，设计图由设计单位提供，施工详图通常由钢结构制造公司根据设计图编制，有时也会由设计单位代为编制。由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾，有设计能力的钢结构公司参与设计图编制的情况也很普遍。
1.设计图:是提供制造厂编制施工详图的依据.深度及内容应完整但不冗余.在设计图中,对于设计依据、荷载资料（包括地震作用）、技术数据、材料选用及材质要求、设计要求（包括制造和安装、焊缝质量检验的等级、涂装及运输等）、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚，以利于施工详图的顺利编制，并能正确体现设计的意图。主要材料应列表表示。
2.栓接:
铆接形式,在建筑工程中，现已很少采用.
普通螺栓抗剪性能差,可在次要结构部位使用.
高强螺栓,使用日益广泛.常用8.8s和10.9s两个强度等级.根据受力特点分承压型和摩擦型.两者计算方法不同.高强螺栓最小规格M12.常用M16~M30.超大规格的螺栓性能不稳定,应慎重使用。
1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；
2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；
3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；
CG撑杆
HJ桁架
FHB复合板
YG：压杆或是圆管（从材料表中分别）
XG：系杆
LG：拉管
QLG：墙拉管
钢结构的符号表示法
在钢结构工程中，不管是建造单层轻钢门式结构的厂房，还是网架工程，都要预先绘制出能够完整表达这些建筑物的图样，然后才能按此图样进行施工活动，这个图样就是建筑工程图，它是建筑工程上通用的技术语言。
在钢结构工程中，为了把许多局部构造和施工要求表达清楚，往往对建筑的细部、零部件等用较大的比例画出来，这种图样就是施工详图。
对钢结构工程进行质量控制，就要首先对详图上的标注符号有一个明确的了解。
一、尺寸线与投影１尺寸线的标注钢结构详图的尺寸由尺寸线、尺寸界线、尺寸起止符号所组成。
尺寸单位除标高以ｍ为单位外，其余尺寸均以ｍｍ为单位，且尺寸标注时不再书写单位。
钢结构构件详图中的尺寸线，一个构件基本上为三道尺寸线，由内向外依次是加工尺寸线、装配尺寸线和安装尺寸线，如图１。
图1构件详图的尺寸标注但是当详图中构件图形相同，仅零件布置或构件长度不同时，也可用一个构件图形及多道尺寸线来表示１、２、３等多个构件，但最多不得超过５个。
当构件图形相同，仅零件布置或构件长度不同时，可用一个构件图形及多道尺寸线来表示Ａ、Ｂ、Ｃ、Ｄ等多个构件，但是最多不能超过５个。
２符号及投影在钢结构详图上，常用的符号主要有剖面符号、剖切符号、对称符号等，同时还有利用自然投影表示构件的上下位置及侧面的图形，如图２所示。
图２剖面剖切及投影１—剖面符号２—剖切符号３—右侧投影４—上侧投影５—对称符号６—断开符号在图２中，用粗实线表示构件主视图中无法看到或表达不清楚的截面形状及投影层次关系的符号则称为剖面符号，编号所用的字体应比详图中的数字粗大一号，如图２中的１。
在图中，用粗线只表示剖切处的截面形状而不作投影的符号称作剖切符号，如图２中的２。
图２中的５，因构件图形是中心对称的，所以只画出该图形的一半，并在其对称轴线上标注出的符号称为对称符号。
图３是一种连接符号。
当构件Ｂ与构件Ａ只有一端不相同时，则可在构件Ａ图形上某一位置加旗号连接符号，再将构件Ｂ中与构件Ａ不同的部位以连接符号为基线绘出来，成为构件Ｂ。

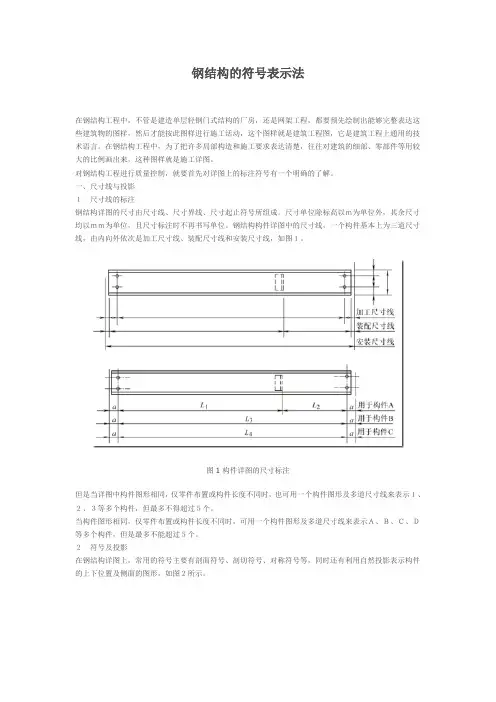

钢结构的符号表示法

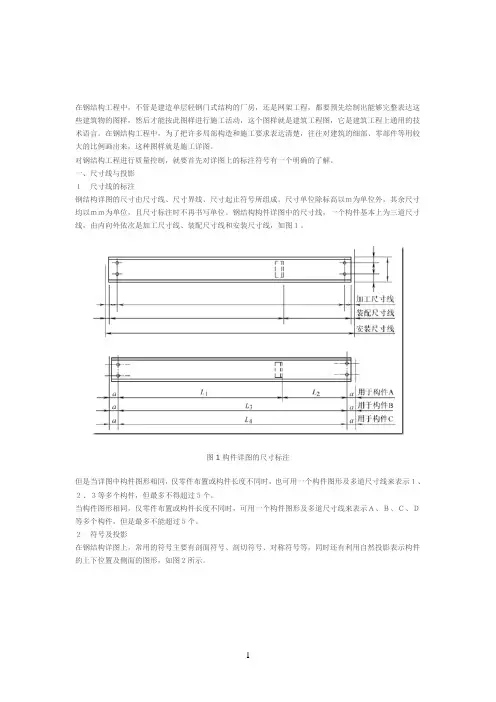

钢结构的符号表示法在钢结构工程中，不管是建造单层轻钢门式结构的厂房，还是网架工程，都要预先绘制出能够完整表达这些建筑物的图样，然后才能按此图样进行施工活动，这个图样就是建筑工程图，它是建筑工程上通用的技术语言。
在钢结构工程中，为了把许多局部构造和施工要求表达清楚，往往对建筑的细部、零部件等用较大的比例画出来，这种图样就是施工详图。
对钢结构工程进行质量控制，就要首先对详图上的标注符号有一个明确的了解。
一、尺寸线与投影１尺寸线的标注钢结构详图的尺寸由尺寸线、尺寸界线、尺寸起止符号所组成。
尺寸单位除标高以ｍ为单位外，其余尺寸均以ｍｍ为单位，且尺寸标注时不再书写单位。
钢结构构件详图中的尺寸线，一个构件基本上为三道尺寸线，由内向外依次是加工尺寸线、装配尺寸线和安装尺寸线，如图１。
图1构件详图的尺寸标注但是当详图中构件图形相同，仅零件布置或构件长度不同时，也可用一个构件图形及多道尺寸线来表示１、２、３等多个构件，但最多不得超过５个。
当构件图形相同，仅零件布置或构件长度不同时，可用一个构件图形及多道尺寸线来表示Ａ、Ｂ、Ｃ、Ｄ等多个构件，但是最多不能超过５个。
２符号及投影在钢结构详图上，常用的符号主要有剖面符号、剖切符号、对称符号等，同时还有利用自然投影表示构件的上下位置及侧面的图形，如图２所示。
图２剖面剖切及投影１—剖面符号２—剖切符号３—右侧投影４—上侧投影５—对称符号６—断开符号在图２中，用粗实线表示构件主视图中无法看到或表达不清楚的截面形状及投影层次关系的符号则称为剖面符号，编号所用的字体应比详图中的数字粗大一号，如图２中的１。
在图中，用粗线只表示剖切处的截面形状而不作投影的符号称作剖切符号，如图２中的２。
图２中的５，因构件图形是中心对称的，所以只画出该图形的一半，并在其对称轴线上标注出的符号称为对称符号。
图３是一种连接符号。
当构件Ｂ与构件Ａ只有一端不相同时，则可在构件Ａ图形上某一位置加旗号连接符号，再将构件Ｂ中与构件Ａ不同的部位以连接符号为基线绘出来，成为构件Ｂ。
钢结构设计制图深度和表示方法课件
遵循制图材料与工艺规范，有助于提高钢结构设计图纸的可实施性， 降低施工难度和成本，提高工程的效益和价值。
制图的原则和要求
清晰性
统一性
完整性 经济性
钢结构设计制图深度
初步设计制图
展示设计概念和基本布局
初步设计制图是钢结构设计的起始阶段，主要目的是展示设计的基本概念和布局。这一阶段需要绘制出钢结构的大致形状、 尺寸和位置，为后续的详细设计提供基础。
施工图设计制图
节点详图设计制图
展示节点构造和连接方式
详细说明主视图、俯视图、左视图等 基本视图，以及如何通过这些视图准 确表达钢结构的形状和尺寸。
截面表示法
常见截面形式 截面标注
节点表示法
节点类型
节点详图
符号标注与注释
符号标注 注释规范
钢结构设计制图实践
制图流程与步骤
分析阶段 明确设计目标和要求，研究相关标准 和规范，收集必要的设计资料。
设计阶段
制图规范与标准概述
钢结构设计制图是钢结构工程设计的 重要组成部分，其规范与标准是确保 图纸质量和工程安全的重要保障。
遵循制图规范与标准，有助于提高钢 结构设计图纸的质量，降低工程事故 风险，提高工程的安全性和可靠性。
制图规范与标准规定了钢结构设计制 图的基本要求、图纸内容、表示方法、 标注规定等，以确保图纸的准确性和 一致性。
VS
节点详图设计制图是对钢结构中节点 部分的详细设计。由于钢结构中的节 点是至关重要的部位，因此需要特别 关注其构造和连接方式。这一阶段的 设计制图需要绘制出节点的详细构造、 焊接方式、螺栓连接等，以确保节点 的安全性和稳定性。
深化设计制图
钢结构设计制图表示方法
投影原理与视图表达
常用钢结构符号范文
常用钢结构符号范文钢结构是一种常用的建筑结构，在设计和施工过程中，使用了许多符号来表示不同的构件、连接和细节。
以下是一些常用的钢结构符号：1.构件和构件符号：-I：表示普通型钢，如I型钢梁和柱。
-H：表示H型钢，如H型钢梁和柱。
-C：表示C型钢，如C型钢梁和柱。
-T：表示T型钢，如T型梁和柱。
-L：表示L型钢，如L型角钢。
-R：表示圆钢，如圆柱和圆杆。
-Cb：表示圆柱形连接板，如圆形剪切连接板。
-Pl：表示钢板，如钢板梁和柱标记。
-Tr：表示梯形钢件，如梯形钢梁和柱。
2.连接符号：-Φ：表示焊缝的符号，如Φ10表示的是直径为10的焊缝。
-+：表示钢结构连接点的位置，如A+表示连接点A。
-∠：表示角焊缝，如∠75表示一个75度的角焊缝。
-×：表示螺栓连接，如4×M12表示使用四个M12螺栓进行连接。
-‖：表示螺栓排列，如4‖20×25表示使用四个20×25螺栓排成一行进行连接。
-⚫：表示螺母，如M16⚫表示M16螺母使用在连接中。
3.直线和尺寸符号：- ━：表示直线，如 I-Beam上的斜线表示 I型钢梁的中轴线。
-－：表示尺寸线，标记构件的尺寸。
-┗：表示悬臂尺寸线，标记悬挑构件的尺寸。
-↘：表示斜线，标记两个构件之间的夹角。
4.施工符号：-N：表示铆接点，如N10表示铆钉的直径为10。
-A、B、C：表示工序顺序，如A表示第一道焊缝。
-__，__：表示断面的符号，如钢梁或柱子的截面。
5.填充和切割符号：-Sx：表示填充符号，如S1填充符号表示用焊条填充。
-II：表示切割符号，如II表示切割线。
这些是一些常见的钢结构符号，用于表示构件、连接、尺寸和施工细节等。
对于设计师、工程师和工人来说，了解和使用这些符号是非常重要的，可以帮助他们更好地理解和沟通钢结构的设计和施工要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4钢结构
4.1常用型钢的标注方法
4.1.1常用型钢的标注方法应符合表4.1.1中的规定。
4.2螺栓、孔、电焊铆钉的表示方法
4.2.1螺栓、孔、电焊铆钉的表示方法应符合表4.2.1中的规定。
4.3常用焊缝的表示方法
4.3.1焊接钢构件的焊缝除应按现行的国家标准《焊缝符号表示法》(GB 324)中的规定外，还应符合本节的各项规定。
4.3.2单面焊缝的标注方法应符合下列规定：
1当箭头指向焊缝所在的一面时，应将图形符号和尺寸标注在横线的上方(图4.3.2a)；当箭头指向焊缝所在另一面(相对应的那面)时，应将图形符号和尺寸标注在横线的下方(图4.3.2b)。
2表示环绕工作件周围的焊缝时，其围焊焊缝符号为圆圈，绘在引出线的转折处，并标注焊角尺寸K(图4.3.2c)。
4.3.3双面焊缝的标注，应在横线的上、下都标注符号和尺寸。
上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸(图4.3.3a)；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸(图4.3.3b、c、d)。
4.3.43个和3个以上的焊件相互焊接的焊缝，不得作为双面焊缝标注。
其焊缝符号和尺寸应分别标注(图4.3.4)。
4.3.5相互焊接的2个焊件中，当只有1个焊件带坡口时(如单面V形)，引出线箭头必须指向带坡口的焊件(图4.3.5)。
4.3.6相互焊接的2个焊件，当为单面带双边不对称坡口焊缝时，引出线箭头必须指向较大坡口的焊件(图4.3.6)。
4.3.7当焊缝分布不规则时，在标注焊缝符号的同时，宜在焊缝处加中实线(表示可见焊缝)，或加细栅线(表示不可见焊缝)(图4.3.7)。
4.3.8相同焊缝符号应按下列方法表示：
1在同一图形上，当焊缝型式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝符号”，相同焊缝符号为3/4圆弧，绘在引出线的转折处(图4.3.8a)。
2在同一图形上，当有数种相同的焊缝时，可将焊缝分类编号标注。
在同一类焊缝中可选择一处标注焊缝符号和尺寸。
分类编号采用大写的拉丁字母A、B、C……(图4.3.8b)。
4.3.9需要在施工现场进行焊接的焊件焊缝，应标注“现场焊缝”符号。
现场焊缝符号为涂黑的三角形旗号，绘在引出线的转折处(图4.3.9)。
4.3.10图样中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K(图4.3.10)。
4.3.11熔透角焊缝的符号应按图4.3.11方式标注。
熔透角焊缝的符号为涂黑的圆圈，绘在引出线的转折处。
4.3.12局部焊缝应按图4.3.12方式标注。
4.4尺寸标注
4.4.1两构件的两条很近的重心线，应在交汇处将其各自向外错开(图4.4.1)。
4.4.2弯曲构件的尺寸应沿其弧度的曲线标注弧的轴线长度(图4.4.2)。
4.4.3切割的板材，应标注各线段的长度及位置(图4.4.3)。
4.4.4不等边角钢的构件，必须标注出角钢一肢的尺寸(图4.4.4)。
4.4.5节点尺寸，应注明节点板的尺寸和各杆件螺栓孔中心或中心距，以及杆件端部至几何中心线交点的距离(图4.4.4、图4.4.5)。
4.4.6双型钢组合截面的构件,应注明缀板的数量及尺寸(图4.4.6)。
引出横线上方标注缀板的数量及缀板的宽度、厚度，引出横线下方标注缀板的长度尺寸。
4.4.7非焊接的节点板，应注明节点板的尺寸和螺栓孔中心与几何中心线交点的距离(图4.4.7)。
