第一章系统需求分析随着计算机技术、信息技术的飞速进展，人类已进入信息时代，以计算机为核心的结合视频，音频和通信等领域的多媒体技术得到了蓬勃的进展，信息的可视性越来越受到人们的普遍欢送和关注。
LED 显示墙是当今最有用、最牢靠的大屏幕终端显示设备之一。
它的消灭，解决了传统各种显示墙的拼缝、脆弱、维护困难等缺陷，为便利、全面、实时地显示各系统视频信息，为远程实时指挥、调度、监控等长期半固定画面显示工程应用供给了最优的大屏幕显示系统。
本系统主要目的是实现将各种常规信号、会议终端、以及远程视频上传到LED 显示墙，实现将各前端画面的显示，并进展统一治理，特别是当有特别状况发生时做到统一指挥。
为了满足大屏幕显示的要求，需要建立LED 显示系统，并有以下需求：1、系统安全牢靠系统应承受先进的LED 小间距显示屏和图像处理系统，实现系统牢靠性和安全性，不能对其他子系统造成安全影响和环境影响。
削减故障带来的影。
具备模块设计，具备扩展力量，承受统一的掌握治理系统，可以敏捷操作。
系统的设计还充分考虑到抗风、防雷、配电等影响系统工作牢靠性的因素，使系统安全、牢靠、稳定运行。
系统具有过压、过流、防雷、防静电多重保护功能，供给优质效劳，真正实现系统的价值。
2、网络化信息传输应承受网络传输方式，将各种类型的音视频信号进展独立的网络化、数字化编码、传输并进展解码显示，避开传统方案的信号噪声干扰、远距离传输衰减、信号质量下降等问题。
3、图像显示效果清楚稳定整个图像显示系统能够供给高区分率图像，同时图像显示均匀，颜色复原真实，图像失真小，显示稳定性高，使用寿命长，能满足24 小时长期连续显示的要求。
4、各种显示信号的接入力量能够显示Windows、Linux 等主流操作系统的计算机图像信号，能够显示VGA、DVI、HDMI、VIDEO 、Yprpb、等各种视频信号以及目前市面上常见的SDI 高清楚显示信号。
5、统一显示和任意位置显示整个显示系统可作为统一显示平台整屏显示各种信号，如显示欢送辞等。
高清小间距led显示屏解决方案

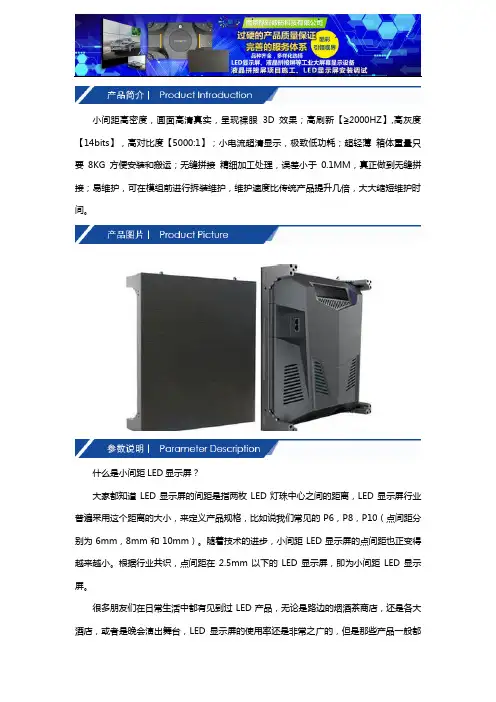

小间距高密度，画面高清真实，呈现裸眼3D效果；高刷新【≧2000HZ】,高灰度【14bits】，高对比度【5000:1】；小电流超清显示，极致低功耗；超轻薄箱体重量只要8KG方便安装和搬运；无缝拼接精细加工处理，误差小于0.1MM，真正做到无缝拼接；易维护，可在模组前进行拆装维护，维护速度比传统产品提升几倍，大大缩短维护时间。
什么是小间距LED显示屏？大家都知道LED显示屏的间距是指两枚LED灯珠中心之间的距离，LED显示屏行业普遍采用这个距离的大小，来定义产品规格，比如说我们常见的P6，P8，P10（点间距分别为6mm，8mm和10mm）。
随着技术的进步，小间距LED显示屏的点间距也正变得越来越小。
根据行业共识，点间距在2.5mm以下的LED显示屏，即为小间距LED显示屏。
很多朋友们在日常生活中都有见到过LED产品，无论是路边的烟酒茶商店，还是各大酒店，或者是晚会演出舞台，LED显示屏的使用率还是非常之广的，但是那些产品一般都是采用传统的大间距LED显示屏，当今社会随着小间距技术的越发成熟，迈普光彩LED 显示屏厂家开始将目光投向了更为广阔的室内应用市场，你有想过在液晶电视、投影机之后，客厅、会议室内等地方摆放一台小间距LED显示屏吗？下面一起来看看高清小间距led显示屏的技术参数：高清小间距led显示屏解决方案南京酷彩数码科技是液晶拼接，液晶拼接大屏，LED拼接，液晶监视器，触摸屏，LCD液晶拼接，大屏幕拼接,液晶拼接墙,无缝拼接,超窄边液晶拼接的专业厂家和品牌供应商。
CoolColor通过对大屏幕显示技术的不懈研究，拥有和掌握液晶大屏拼接图像处理&音视频信号分配、分割、切换等系统设备的核心技术，并以其为依托，通过大屏幕显示应用的深刻理解，推出了一系列具有自主知识产权的大屏幕显示产品，分为五大类：LCD液晶拼接显示墙、单屏大尺寸液晶显示、液晶工业监视器、专业矩阵切换器、液晶拼接图像处理器。
洲明小间距技术方案
洲明小间距技术方案【洲明小间距技术方案：领先大屏显示的创新之路】1. 引言在当今数字化时代，大屏幕显示需求不断增长，无论是会议厅、商业中心还是体育场馆，高清晰度、高品质的显示屏已成为必备设备。
而洲明（Zhuhai Optoelectronics Co., Ltd.）作为一家专注于LED显示屏技术的领军企业，通过不断创新与研发，推出了令人瞩目的洲明小间距技术方案。
本文将从深度和广度两个方面全面评估该技术方案，并带您一同探索其在大屏显示领域的重要性和应用前景。
2. 洲明小间距技术方案的深度解析2.1 界定洲明小间距技术方案洲明小间距技术方案是指洲明在LED显示屏领域推出的一项重要创新，其核心理念是通过在LED像素间距上的精确设计和调节，实现更高的像素密度和更高的屏幕分辨率。
相比传统的LED显示屏技术，洲明的方案在提供更加鲜艳、细腻的图像也能够实现更低的功耗和更高的性能表现。
2.2 像素密度的提升与优势洲明小间距技术方案的核心目标是提升像素密度，即在单位面积内增加更多的LED像素。
通过减小像素之间的间距，洲明成功解决了传统LED显示屏中像素粗糙、图像不细腻的问题，使得观众能够享受到更加逼真的视觉体验。
在像素密度的提升下，洲明小间距技术方案还能够实现更大的显示尺寸，使得大屏幕应用领域更为广泛。
2.3 芯片与封装技术的创新为了支撑洲明小间距技术方案的实施，洲明投入了大量研发资源并进行了一系列关键技术突破。
在芯片技术方面，洲明采用先进的微封装技术，将多个高密度LED芯片封装至一个微小的封装体内，实现了更高的像素密度和更佳的色彩表现能力。
在封装技术方面，洲明掌握了先进的微缝合技术，通过精准的组装和微缝合工艺，确保LED显示屏整体平整度和画面连贯性，提升了显示效果的一致性和可靠性。
3. 洲明小间距技术方案的广度拓展3.1 商业广告的创新应用洲明小间距技术方案的出现让商业广告行业焕发出新的活力。
通过提供更高的分辨率和更丰富的色彩表现能力，洲明小间距技术方案为商业广告提供了更大的创意空间。
小间距LED显示屏解决方案
小间距LED显示屏解决方案何国经杨城蔡宗达西安诺瓦电子科技有限公司，西安电子科技大学，聚积科技股份有限公司1概述小间距LED显示屏是指LED点间距在P2.5以下的室内LED显示屏。
小间距LED显示屏与其他室内显示设备相比，具有无缝拼接、模块化维护、色彩自然真实、显示均匀性更好，色域空间更宽等优点，小间距LED显示屏在室内显示市场具有巨大潜力。
但同时，小间距显示屏也面临众多挑战。
显示效果（如余辉、第一扫偏暗、低灰处发红、低灰亮度不均匀等）、大分辨率带载、拼接缝隙一直是高密度小间距LED显示屏的瓶颈，限制了小间距LED显示屏的应用。
针对以上问题，本文分析了各个问题的成因，并提出了相应的解决方案。
2小间距显示屏之图像显示小点间距显示屏的图像显示效果受余晖、第一扫偏暗、低灰处发红、低灰亮度不均匀等等问题的影响严重。
余辉是由于扫描屏在扫瞄过程中，电荷在灯板寄生电容中逐渐积累，导致 LED 非预期的出现微亮。
透过斜线图案测试，可以观察到点亮的 LED 附近灯点也会微微地被点亮。
余辉现象会造成图像模糊。
第一扫偏暗的成因于在换行扫时，灯板寄生电容中累积电荷，在第一行扫开启时，累积的电荷影响 LED 电流，导致 LED 亮度偏暗。
低灰白平衡色偏则是因为R、G、B 三色 LED 的寄生效应不同，通常R LED受的影响较小，R LED亮度会略大于 G/B LED，以致产生低灰处发红现象。
低灰亮度不均匀的成因主要来自LED的不一致性，以及驱动芯片自身的差异。
上述问题，可以通过驱动IC与控制系统配合进行抑制。
目前，已经有高端驱动IC集成了针对上述问题的处理功能和调节接口。
利用控制系统进行参数调整，即可有效改善显示屏的显示效果。
3小间距显示屏之大面积带载大分辨率带载是小间距显示屏必然面临的另一个问题。
小间距显示屏LED灯点间距小，在相同的面积内有更大的分辨率。
分辨率提高了，如果还是用一张接收卡带载，显示性能指标会变低；而在空间有限的箱体里，又不能安装多张接收卡带载一个箱体。
盛达科技P1.25小间距LED显示屏方案
室内全彩色LED 电子显示屏系统小间距项目技术方案湖北盛达屏业科技有限公司目录第一章设计方案 (5)一屏幕基本技术参数 (5)二屏幕功能 (5)三产品简介 (6)四监控L E D显示屏P1. 25技术指标表 (8)第二章盛达科技技术优势 (10)一低亮高灰高刷 (10)二高可靠性 (11)三真正无缝拼接技术 (11)图1 (11)图2 (11)四、响应时间极小 (11)四亮度高且可调 (12)五高对比度 (13)六广视角 (13)图3. 线性排列表贴LED (14)图4. 圆周排列表贴LED (14)七视距与清晰度的完美平衡 (15)图5. 视觉图像融合原理 (15)八混色设计科学 (16)图6. 三基色混色原理 (16)图7. 直插型LED (17)图8. 1R1G1B 配比 (17)九单点校正技术 (17)图9. 单点校正过程图 (18)图10. EPROM（可擦可编程只读存储器芯片） (18)十单点亮度校正 (19)图11. 单点亮度校正前 (19)图12. 单点亮度校正后 (19)图13. 单点亮度校正前 (19)图14. 单点亮度校正后 (19)图16. 校正后 (20)图17. 单点颜色校正原理 (20)十一单点颜色校正技术 (20)图18. 单点颜色校正前 (21)图19. 单点颜色校正后 (21)图20. 单点颜色校正前 (21)图21. 单点颜色校正后 (21)图22. 单点颜色校正前 (21)图23. 单点颜色校正后 (21)图24. 单点颜色校正前 (22)图25. 单点颜色校正后 (22)十二数万亿种色彩 (22)图26. CRT 电视基本原理 (23)图27. 液晶显示屏原理 (23)图28. 等离子显示屏原理 (23)图29. LED 显示屏构成 (24)十三广播级灰度处理 (24)图30. 不同灰度等级图像差别 (25)图31. 电视系统校正图像灰度及颜色图案 (25)图32. 暗部纹理清晰 (25)图33. 暗部出现黑色块 (25)图34. 人物肤色真实 (25)图35. 肤色偏红没有层次感 (25)十四超高刷新速率 (26)图36. 测试视频动态响应 (26)十五色域覆盖率广 (27)图37. 电磁波频谱表 (27)图38.C I E1931色度图 (27)图39. 色彩过渡柔和均匀 (28)图40. 色彩过渡阶梯感强有分割感 (28)图41. 色彩还原真实 (29)图42. 有偏色现象 (29)图43. LED 色域覆广 (29)十六广播级视频处理技术 (29)十七运动补偿技术 (30)图45. 运动补偿技术对比 (30)十八画面拼接技术 (31)图46. 多画面视频拼接器 (31)图47. 图像拼接系统 (32)图48. 多画面拼接系统 (32)十九使用寿命更长 (34)图49. LED 加速寿命试验 (35)二十高效率PFC 电源更节能 (35)图50. AC/DC 原理 (35)图51. 未选用PFC 电源三次谐波 (36)图52. 选用PFC 电源三次谐波 (36)二十一伽玛校正技术 (36)图53. 伽马校正曲线 (36)图54. 伽马曲线及对应色度图 (37)图55.γ=1.0 (37)图56.γ=2.0 (37)图57.γ=2.2 (37)图58.γ=1.0 (37)图59.γ=2.0 (37)图60.γ=2.2 (37)二十二屏幕亮度均匀一致 (37)图61. 液晶显示屏漏光严重 (39)图62. 投影拼接屏边缘效应严重 (39)图63. LED 显示屏成像均匀通透 (39)二十三图像色温一致 (39)图 64. 正常的灰度表现 (40)图 65. 比较糟糕的低灰度表现 (40)图66. LED 屏幕色温一致性 (40)二十四图像增强与钝化 (40)图67. 增强处理前 (41)图68. 增强处理后 (41)二十五发热量低、散热好、超级静音 (41)二十六屏体占用空间更小 (42)二十七后期维护成本低 (42)第三章部分类似项目案例43第一章设计方案根据业主需求的描述，结合我公司多年 LED 设计经验，并对最新高密度高清晰 LED 显示屏产品进行应用推广，我们建议如下推荐方案。
室内小间距LED显示屏项目方案书
室内小间距LED显示屏项目方案书编制单位：编制日期：目录一、公司介绍...............................................................................................................................- 2 -1、公司简介.........................................................................................................................- 2 -2、公司资质.........................................................................................................................- 2 -二、方案介绍及参数指标...........................................................................................................- 2 -1、项目概述.........................................................................................................................- 2 -2、大屏显示功能及主要特点.............................................................................................- 3 -3、大屏设计指标及技术参数.............................................................................................- 4 -4、系统工作原理图.............................................................................................................- 6 -5、显示板原理框图.............................................................................................................- 6 -6、主要设备技术参数.........................................................................................................- 7 -6.1、三星LED电视......................................................................................................- 7 -6.2、联想管理电脑......................................................................................................- 9 -6.3、TP-LINK交换机 ................................................................................................. - 11 -三、施工方案及施工计划........................................................................................................ - 12 -1、施工流程...................................................................................................................... - 12 -2、设备安装...................................................................................................................... - 12 -3、系统调试...................................................................................................................... - 14 -4、系统试运行及测试...................................................................................................... - 15 -5、工程周期进度图.......................................................................................................... - 16 -四、系统培训及售后服务........................................................................................................ - 16 -1、培训方案...................................................................................................................... - 16 -1.1、总体方案........................................................................................................... - 16 -1.2、培训计划和内容............................................................................................... - 16 -2、售后服务...................................................................................................................... - 18 -一、公司介绍1、公司简介2、公司资质二、方案介绍及参数指标1、项目概述LED显示屏是集光电子技术，微电子技术，计算机技术和视频技术为一体的高科技产品，它的发光部分由LED（即光发二极管）拼装组成的，其优点是耗电量少，亮度高，工作电压低，驱动简单，寿命长，性能稳定。
小间距高清LED显示系统控制室显示应用解决方案-ok
小间 间距高清 清 LED D 显示 示系统控 室显示 控制室 示应用 用解决 决方案 案 深圳 圳市洲明 明科技股 股份有限 限公司 小间距高清 LED 显示系统控制室显示应用解决方案 目 录 一、小间距高清 LED 显示技术简介 .......................................................................... 3 二、控制室显示系统的应用特点 ................................................................................ 5 三、传统控制室显示技术分析 .................................................................................... 6 1、LCD/PDP 平板拼接显示 ............................................................................... 6 2、DLP 拼接显示 ................................................................................................. 8 四、小间距 LED 控制室显示应用解决方案 ............................................................ 10 1、小间距高清 LED 显示应用于控制室显示的优势 ...................................... 10 2、小间距高清 LED 控制室显示应用解决方案 .............................................. 12 五、洲明 UTV 系列 LED 单元规格特点 .................................................................. 13 六、小间距高清 LED 控制室显示系统架构 ............................................................ 16 七、洲明小间距高清 LED 显示系统与其它厂商产品的比较优势 ........................ 19 八、常见问题释疑 ...................................................................................................... 24 1、小间距 LED 显示的分辨率是否不够高？ .................................................. 24 2、小间距 LED 显示屏的功耗是否很高？ ...................................................... 25 3、小间距 LED 显示屏的像素失控率是否很高？ .......................................... 25 2 / 25 小间距高清 LED 显示系统控制室显示应用解决方案 一、小间距高清 LED 显示技术简介小间距高清 LED 显示技术，是采用高密度、小间距表贴封装 LED 做为显示 面板，支持整屏无缝拼接，组成一个高分辨率的数字显示系统。
LED小间距显示屏技术方案
LED小间距显示屏技术方案一、技术原理1.光电转换：LED小间距显示屏的基本构成单位是LED灯珠，LED灯珠由半导体材料构成，当有电流通过时，半导体材料会发光。
2.点阵模式：LED小间距显示屏将LED灯珠排列成一个个小点，通过控制每个小点的亮度和颜色，实现图像的显示。
3.控制系统：LED小间距显示屏的控制系统负责控制每个LED灯珠的亮灭，同时根据接收到的图像信号进行映射，实现图像的显示。
二、设计要点1.分辨率：LED小间距显示屏的分辨率要求很高，通常情况下，每平方米LED灯珠数量在100万个以上。
2.亮度和对比度：LED小间距显示屏的亮度要求高，能够适应不同环境下的显示需求，并且要具有较高的对比度，保证图像清晰度。
3.显示效果：LED小间距显示屏的显示效果包括色彩还原度、视角范围、刷新率等指标，要求具有良好的显示效果。
4.散热设计：LED小间距显示屏在工作时会产生一定的热量，需要进行有效的散热设计，确保显示屏的稳定性和寿命。
5.维护保养：LED小间距显示屏通常安装在高空或者大型场所，要具备易维护的设计，方便日常保养和维修。
三、制造工艺1.PCB制造：LED小间距显示屏的基板通常采用PCB（印刷电路板），在制造过程中要保证通孔的精度和连接性。
2.LED封装：LED灯珠的封装是LED小间距显示屏的关键环节，要求封装精度高，颜色均匀。
3.灯珠排列：LED灯珠要按照一定规律排列成点阵，保证每个点位之间的间距一致。
4.显示模组组装：将LED灯珠按照设计要求组装成显示模组，保证显示模组之间的接触和连接良好。
5.控制系统整合：LED小间距显示屏的控制系统包括控制器、信号接口等组件，要进行整合测试，确保正常工作。
6.壳体制造：LED小间距显示屏的外壳通常由金属、塑料等材料制造，要求外形美观、结构稳固。
四、应用场合1.高分辨率：LED小间距显示屏的分辨率高，能够显示更清晰、细腻的图像。
2.显示效果好：LED小间距显示屏具有高亮度、高对比度等优点，可以在不同环境下显示良好的效果。
