安川变频器维修(616G7)典型故障总结

安川变频器维修(616G7)典型故障总结

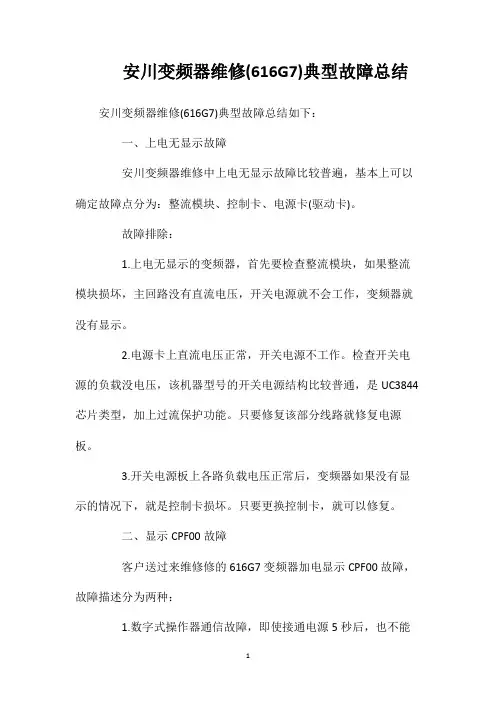

安川变频器维修(616G7)典型故障总结安川变频器维修(616G7)典型故障总结如下:一、上电无显示故障安川变频器维修中上电无显示故障比较普遍,基本上可以确定故障点分为:整流模块、控制卡、电源卡(驱动卡)。

故障排除:1.上电无显示的变频器,首先要检查整流模块,如果整流模块损坏,主回路没有直流电压,开关电源就不会工作,变频器就没有显示。

2.电源卡上直流电压正常,开关电源不工作。

检查开关电源的负载没电压,该机器型号的开关电源结构比较普通,是UC3844芯片类型,加上过流保护功能。

只要修复该部分线路就修复电源板。

3.开关电源板上各路负载电压正常后,变频器如果没有显示的情况下,就是控制卡损坏。

只要更换控制卡,就可以修复。

二、显示CPF00故障客户送过来维修修的616G7变频器加电显示CPF00故障,故障描述分为两种:1.数字式操作器通信故障,即使接通电源5秒后,也不能和数字式操作器通信。

2.CPU的外部RAM不良。

故障排除:先更换操作面板,确定是不是操作面板的故障。

如果是操作面板损坏,就更换操作面板,然后变频器开机运行。

其次看操作面板和控制卡之间的连接是否可靠,如果可靠,那么就不是连接件损坏。

最后确认是控制卡损坏。

技术服务中心接收到此类故障变频器基本上是控制卡损坏,只要修复控制卡上的周边线路或者是更换控制卡,就可以排除故障。

三、显示OH故障故障描述:散热片过热,变频器散热片的温度超过了L8-02的设定值。

故障排除:首先检查将变频器电源送上,观察散热风机是否正常运行,如果风机不运行,那么就是风机损坏导致。

其次如果风机运行正常,那么就要检查电源卡(驱动卡)上的温度检查回路工作是否正常。

四、显示VCF故障故障描述:该故障在安川616G7说明书没有说明。

故障排除:该故障目前从我们公司的维修经验总结,是直流电压检测故障或者是驱动线路损坏。

直流电压采样后经过检测回路,如果出现故障会显示OU,UU,或者是VCF故障。

安川变频器故障维修代码

安川变频器故障维修代码

安川变频器故障维修代码安川E100变频器故障维修代码LT-2电容器维护时期主回路及控制回路的电容器达到了维护时期。

仅在 H2-?? = 2F 时输出轻故障。

LT-3冲击电流防止继电器维护时期冲击电流防止继电器达到了维护时期。

仅在 H2-?? = 2F 时输出轻故障。

LT-4IGBT 维护时期(50%)IGBT 的维护时期达到了 50%。

仅在 H2-?? = 2F 时输出轻故障。

oH散热片过热变频器散热片的温度超过 90 ~100°C (根据变频器容量而异)oH2变频器过热预警从多功能接点输入端子(S1 ~S8)输入了“变频器过热预警oH2”(设定为 H1-?? = B 时)oH3电机过热从多功能模拟量输入(H3-02 或 H3-10 = E)输入的电机过热信号超过了警报检出值oL3过转矩 1超过 L6-02(过转矩/转矩不足检出值 1)设定的电流值并持续超过了 L6-03(过转矩/转矩不足检出时间1)规定的时间ov主回路过电压未输入运行指令(变频器停止状态)时主回路直流电压超过过电压检出值200V 级∶约 410V400V 级∶约 820V (E1-01 < 400 时,为 740V)PASS MEMOBUS 通信测试模式正常结束rUn运行中输入 2 电机切换指令运行中进行了电机切换。

SEMEMOBUS 通信测试模式故障运行中进行了 MEMOBUS 通信测试TrPCIGBT 维护时期(90%)IGBT 的维护时期达到了 90%。

仅在 H2-?? = 10 时输出轻故障。

UL3转矩不足 1低于L6-02 (过转矩/转矩不足检出值1)设定的电流值并持续超过了 L6-03 (过转矩/转矩不足检出时间 1)规定的时间Uv主回路欠电压未输入运行指令(变频器停止中)时,会出现以下状况。

· 主回路直流电压低于 L2-05 (主回路欠电压(Uv)检出值)的设定值· 变频器内部的冲击电流控制用接触器被打开· 控制电源为欠电压voF输出电压检出故障检出输出电压故障WrUn等待运行已发出运行指令,变频器等待着开始运行电机。

「安川变频器故障的查找分析排除」

「安川变频器故障的查找分析排除」

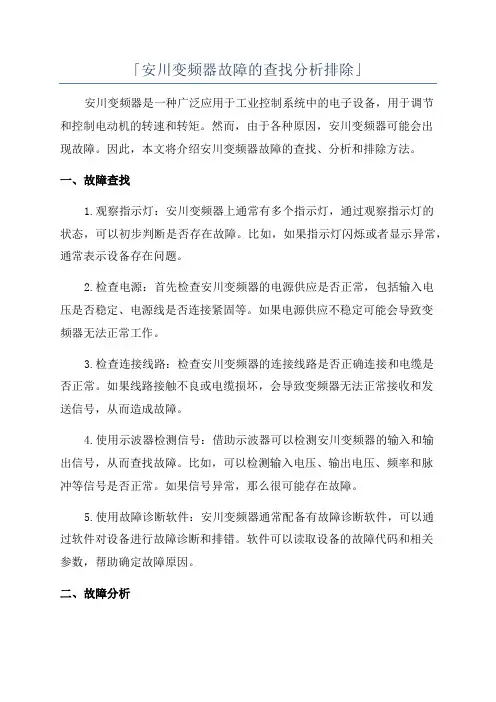

「安川变频器故障的查找分析排除」安川变频器是一种广泛应用于工业控制系统中的电子设备,用于调节和控制电动机的转速和转矩。

然而,由于各种原因,安川变频器可能会出现故障。

因此,本文将介绍安川变频器故障的查找、分析和排除方法。

一、故障查找1.观察指示灯:安川变频器上通常有多个指示灯,通过观察指示灯的状态,可以初步判断是否存在故障。

比如,如果指示灯闪烁或者显示异常,通常表示设备存在问题。

2.检查电源:首先检查安川变频器的电源供应是否正常,包括输入电压是否稳定、电源线是否连接紧固等。

如果电源供应不稳定可能会导致变频器无法正常工作。

3.检查连接线路:检查安川变频器的连接线路是否正确连接和电缆是否正常。

如果线路接触不良或电缆损坏,会导致变频器无法正常接收和发送信号,从而造成故障。

4.使用示波器检测信号:借助示波器可以检测安川变频器的输入和输出信号,从而查找故障。

比如,可以检测输入电压、输出电压、频率和脉冲等信号是否正常。

如果信号异常,那么很可能存在故障。

5.使用故障诊断软件:安川变频器通常配备有故障诊断软件,可以通过软件对设备进行故障诊断和排错。

软件可以读取设备的故障代码和相关参数,帮助确定故障原因。

二、故障分析1.故障代码解读:安川变频器发生故障时通常会显示相应的故障代码。

通过查阅设备的技术手册或者使用故障诊断软件,可以对故障代码进行解读,了解故障的性质和原因。

2.故障记录:在变频器故障发生时,及时记录故障发生的时间、故障代码、工作状态等信息。

这样可以为故障分析提供参考依据,并帮助判断故障是否具有规律性。

3.故障分布图:根据故障记录和相关参数,可以绘制故障分布图。

通过观察故障分布图,可以发现故障发生的规律和趋势,从而判断故障的原因。

三、故障排除1.更换部件:如果确定一些部件存在问题,可以尝试更换该部件。

比如,检测到电容器损坏,可以更换新的电容器来修复故障。

2.调整参数:安川变频器通常具有多种参数设置,通过调整参数的值可以实现不同的控制效果。

安川变频器故障的查找分析排除

安川变频器故障的查找分析排除

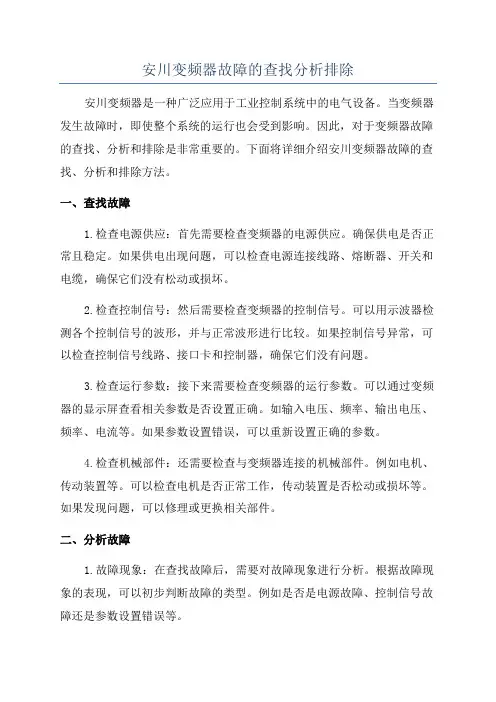

安川变频器故障的查找分析排除安川变频器是一种广泛应用于工业控制系统中的电气设备。

当变频器发生故障时,即使整个系统的运行也会受到影响。

因此,对于变频器故障的查找、分析和排除是非常重要的。

下面将详细介绍安川变频器故障的查找、分析和排除方法。

一、查找故障1.检查电源供应:首先需要检查变频器的电源供应。

确保供电是否正常且稳定。

如果供电出现问题,可以检查电源连接线路、熔断器、开关和电缆,确保它们没有松动或损坏。

2.检查控制信号:然后需要检查变频器的控制信号。

可以用示波器检测各个控制信号的波形,并与正常波形进行比较。

如果控制信号异常,可以检查控制信号线路、接口卡和控制器,确保它们没有问题。

3.检查运行参数:接下来需要检查变频器的运行参数。

可以通过变频器的显示屏查看相关参数是否设置正确。

如输入电压、频率、输出电压、频率、电流等。

如果参数设置错误,可以重新设置正确的参数。

4.检查机械部件:还需要检查与变频器连接的机械部件。

例如电机、传动装置等。

可以检查电机是否正常工作,传动装置是否松动或损坏等。

如果发现问题,可以修理或更换相关部件。

二、分析故障1.故障现象:在查找故障后,需要对故障现象进行分析。

根据故障现象的表现,可以初步判断故障的类型。

例如是否是电源故障、控制信号故障还是参数设置错误等。

2.故障原因:根据故障现象进行分析后,需要继续深入分析故障的原因。

可以参考变频器的用户手册、技术规范和故障码表等相关资料,了解可能的故障原因。

三、排除故障1.维修方法:根据故障原因的分析结果,可以采取相应的维修方法进行故障排除。

例如修复电源线路、更换控制器、重新设置参数等。

2.测试与验证:在排除故障后,需要进行相应的测试和验证。

例如检测电压、频率、电流等参数是否正常,检查机械部件是否正常工作等。

3.预防措施:排除故障后,还需要采取相应的预防措施,以避免类似的故障再次发生。

例如定期检查设备、进行维护和保养等。

综上所述,安川变频器故障的查找、分析和排除需要综合考虑电源供应、控制信号、运行参数和机械部件等方面的问题。

安川变频器报警代码及维修技术

安川变频器报警代码及维修技术

安川变频器报警代码及维修技术安川变频器维修维护和保养服务包括:安川G7变频器、安川F7变频器、安川U1000系列、安川H1000系列、安川A1000系列、安川V1000系列、安川J1000系列、安川E1000系列、安川W1000系列、安川L1000A系列、安川T1000V系列变频器等!安川变频器故障代码异常表示故障内容说明处理对策等级UV1; 主回路低电压(PUV)运转中主回路电压低于“低电压检出标准15ms,(瞬停保护 1)检查电源电压及配线 ADc; Bus undervolt 护2S)低电压检出标准200V级;约190V以下400V级:约380V 以下UV2; 控制回路低电压(CUV)控制回路电压低于低电压检出标准2)检查电源容量UV3; 内部电磁接触器故障运转时预充电接触器开路 AUV; 瞬时停电检出中1)主回路直流电低于低电压检出标准2)预充电接触器Under Volatage3)控制回路电压低于低电压检出标准 BOC; 过电流(OC)变频器输出电流超过OC标准1)检查电机的阻抗绝缘是否正常2)延长加减速时间 AGF ;接地故障(GF)变频器输出侧接地电流超过变频器额定电流的50%以上1)检查电机是否绝缘劣化2)变频器及电机间配线是否有破损 AOV; 过电压(OV)主回路直流电压高于过电压检出标准200V级:约400V 400V 级:约延长减速时间,加装制动控制器及制动电阻 ASC ;负载短路(SC)变频器输出侧短路检查电机的绝缘及阻抗是否正常 APUF; 保险丝断(FI)1)主回路晶体模块故障2)直流回路保险丝熔断1)检查晶体模块是否正常 ADC; Bus Fuse open2)检查负载侧是否有短路,接地等情形OH ;散热座过热(OH1)晶体模块冷却风扇的温度超过允许值检查风扇功能是否正常,及周围是否在额定温度内 AOL1 ;电机过负载(OL1)输出电流超过电机过载容量减小负载 AOL2; 变频器过负载(OL2)输出电流超过变频器的额定电流值150%1分钟减少负载及延长加速时间 APF 输入欠项 1)变频器输入电源欠相2)输入电压三相不平衡1)检查电源电压是否正常 A2)检查输入端点螺丝是否销紧LF; 输出欠项变频器输出侧电源欠相1)检查输出端点螺丝及配线是否正常 A2)电机三相阻抗检查RR; 制动晶体管异常制动晶体管动作不良变频器送修 ARH 制动控制器过热制动控制器的温度高于允许值检查制动时间与制动电阻使用率 AOS; 过速度(OS)电机速度超过速度标准(F1-08) APGO; PG断线(PGO) PG断线(PGO)1)检查PG连线2)检查电机轴心是否堵住 ADEV 速度偏差过大(DEV)速度指令与速度回馈之值相差超过速度偏差(F1-10)检查是否过载 BEF; 运转指令不良正向运转及反向运转指令同时存在0.5秒以上控制时序检查,正反转指令不能同时存在 BEF3-EF8 端子3外部异常信号输入外部端子3-8异常信号输入1)由U1-10确认异常信号输入端子 External Fault3-8 EF4-EF8-端子4-82) 2)依端子设定之异常情况进行检修 AOPE; 01 变频器容量设置异常变频器容量参数902-04)设定不良调整设定值 C OPE02; Limit 参数设置不当参数设定有超出限定值调整设定值 COPE03 ; Terminal 多功能输入设定不当 H1-(01-06)的设定值未依小而大顺序设定或重复设定相同值调整设定值 COPE; 10 v/f参数设置不当 E1-(04-10)必须符合下列条件:Fmax大等于(E1-04)FA大于( E1-06)调整设定值 v/f Ptrn Setting FB大等于(E1-07) Fmin(E1-09)COPE11; 参数设定不当参数设定值1)C6-01大于5KHz但C6-02小等于5KHz 调整设定值 Carr frq/on-Delay 2)C6-03大于6 但 C6-02小等于C6-01 C ERR EEPROM 输入不良参数初始化时正确信息无法写入EEPROM 控制板更换 B CALL SI-B传输错误电源投入时控制信号不正常传输机器控制信号从新检查 C ED; 传输故障控制信号送出后2秒内未收到正常响应信号传输机器控制信号从新检查 ACPF00 控制回路传输异常1 电源投入后,5秒内操作器与控制板连接异常发生从新安装数字操作器检查控制回路的配线 ACOM-ERR(OP&INV)CPF01 控制回路传输异常 2 MPU周边零件故障更换控制板COM-ERR(OP&INV)CPF02 基极阻断(BB)回路不良变频器控制板故障更换控制板 A BB circuit Err CPF03 EEPROM 输入不良 EEPROM ErrorCPF04 CUP内部A/D转换器不良 Internal A/D ErrGPF05 CUP内部A/D转换器不良 External A/D ErrCPF06 周边界面卡连接不良周边界面卡安装不正确周边界面卡从新更换 A Option ErrorCPF20 模块指令卡的A/D变换器不良 AI-14B卡的A/D变换器动作不良更换AI-14B卡 AOption A/D Error故障等级的内容定义A:重故障,电机自然停车,故障的异常表示显示于数字操作器上,异常接点输出。

安川变频器故障处理

安川变频器故障处理

目录安川变频器UV2故障 (5)安川变频器UV3故障 (5)安川变频器PF故障 (5)安川变频器报UV1故障名称: (6)安川变频器OV故障名称: (7)安川变频器GF故障名称 (8)安川变频器COF故障名称: (9)安川变频器OC故障名称: (9)LF (11)LF2 (11)RR (12)安川变频器OH故障 (12)安川变频器OH1故障 (12)安川变频器OH3故障 (12)安川变频器OH4故障 (13)安川变频器RH故障 (13)安川变频器报OL1故障名称: (13)安川变频器OL2故障名称: (14)安川变频器OL3故障名称: (15)安川变频器OL4故障名称: (15)安川变频器UL3故障名称: (15)安川变频器UL4故障名称: (15)安川变频器OL5故障名称: (16)安川变频器OL7故障名称: (16)安川变频器UL5故障名称: (16)安川变频器STO故障 (16)安川变频器OS故障 (17)安川变频器PGO故障 (17)安川变频器DEV故障 (17)安川变频器CF故障 (18)安川变频器FBL故障 (18)FBH (18)安川变频器EF0故障 (18)安川变频器EF1~EF7故障 (19)安川变频器CE故障 (19)安川变频器BUS故障 (19)安川变频器SER故障 (20)安川变频器ERR故障 (20)安川变频器DWFL DRIVEWORKSEZ故障 (20)安川变频器OFA00故障 (21)安川变频器OFA01故障 (21)安川变频器OFA03故障 (21)安川变频器CPF02故障 (21)安川变频器CPF03故障 (22)安川变频器CPF06故障 (22)安川变频器CPF07故障 (22)安川变频器CPF08故障 (22)安川变频器CPF12故障 (22)安川变频器CPF13故障 (22)安川变频器CPF14故障 (23)安川变频器CPF16故障 (23)安川变频器CPF17故障 (23)安川变频器CPF18故障 (23)安川变频器CPF19故障 (23)安川变频器CPF20或CPF21故障 (23)安川变频器CPF22故障 (23)安川变频器CPF23故障 (24)安川变频器CPF24故障 (24)安川变频器UV故障名称 (24)安川变频器EF故障 (25)安川变频器OV故障 (25)安川变频器OH故障 (25)安川变频器OH2故障 (26)安川变频器OL3、OL4、UL3、UL4故障 (27)安川变频器OS故障 (28)安川变频器PGO故障 (28)安川变频器DEV故障 (28)安川变频器EF0故障 (29)安川变频器EF1~EF7故障 (29)安川变频器FBL故障 (30)安川变频器CE故障 (30)安川变频器BUS故障 (31)安川变频器CALL故障 (32)安川变频器RUNC故障 (32)安川变频器HCA故障 (32)安川变频器RUN故障 (33)安川变频器PASS故障 (33)安川变频器BB故障 (33)安川变频器DNE故障 (33)安川变频器HBB故障 (34)安川变频器HBBF故障 (34)安川变频器SE故障 (34)安川变频器OPE01故障 (34)安川变频器OPE02故障 (34)安川变频器OPE03故障名称 (35)安川变频器OPE04故障 (35)安川变频器OPE05故障 (36)安川变频器OPE07故障 (36)安川变频器OPE08故障 (37)安川变频器OPE09故障 (38)安川变频器OPE10故障 (38)安川变频器OPE11故障 (39)安川变频器OPE13故障 (39)安川变频器ER-01自学习故障 (39)安川变频器ER-03故障 (40)安川变频器ER-04、ER-05、ER-08故障名称 (40)安川变频器ER-09故障 (41)安川变频器ER-11故障 (41)安川变频器ER-12故障 (41)安川END1故障 (41)安川END2故障 (42)安川END3故障 (42)安川变频器Uv2故障控制电源故障控制电源的电压降低安川变频器Uv2故障原因1:200V/400V 级 7.5 kW 以下的变频器时:在没有设置瞬时停电补偿单元的状态下,将L2-02 (瞬时停电补偿时间)设定得比初始值大对策:设置瞬时停电补偿单元。

安川g7变频器维修CE故障总结

安川g7变频器维修CE故障总结

安川g7变频器维修CE故障总结
安川变频器CE故障维修方法
故障:CE MEMOBUS通信错误
故障原因:在接受1S次控制数据后,2S以上无法正常接收
维修方法:1、检查通信机器是否正常 2、检查通信信号是否正常
维修总结
在接通变频器电源前,请确认变频器、电机以及机械的周围没有人员。

另外,请确认变频器的盖罩、联轴节、轴键以及机械已得到了切实保护。

相关安川变频器故障代码
故障:BU5 选购通信件错误
故障原因:通信选购卡设定运行指令或频率指令的模式下检出通信错误。

维修方法:1、检查通信机器是否正常2、检查通信信号是否正常
故障:CPF01 数字式操作器通信故障
故障原因:1、于数字式操作器开始通信后,发生2S以后通信故障
维修方法:1、数字式操作器跳线接触不良2、变频器控制回路不良 3、重新安装跳线 4维修控制回路
故障:CPF05 CPU外部A-D转换器不良
故障原因:控制回路损坏
维修方法:维修控制回来、更换A-D转换器。

安川变频器维修

安川变频器维修

一、安川变频器维修方法:1、开关电源损坏开关电源损坏是众多变频器最常见的故障,通常是由于开关电源的负载发生短路造成的。

616G3采用了两级的开关电源,有点类似于富士G5,先由第一级开关电源将直流母线侧530多伏的直流电压转变成300多伏的直流电压。

然后再通过二级开关电源高频脉冲变压器的次级线圈输出+5V、+15V、-15V、+24V等多组电压供变频器的控制板,驱动电路,检测电路等做电源使用。

在第二级开关电源的设计上安川变频器在+5V绕组侧使用了一个叫做TL431的可控稳压器件来调整开关管的占空比,从而达到稳定输出电压的目的。

用作开关管的QM5HL-24H以及TL431都是较容易损坏的器件。

此外当我们在使用中如若听到刺耳的尖叫声,这是由开关电源高频脉冲变压器发出的,很有可能开关电源输出侧有短路现象,我们可以从输出侧查找故障,例如:驱动侧光耦击穿短路,24V风扇堵转短路等较常见。

此外当发生无显示,控制端子无电压,DC12V,24V风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。

2、SC故障SC故障是安川变频器较常见的故障。

IGBT模块损坏,这是引起SC故障报警的原因之一。

此外驱动电路损坏也容易导致SC故障报警。

安川在驱动电路的设计上,上桥使用了驱动光耦PC923,这是专用于驱动IGBT模块的带有放大电路的一款光耦,安川的下桥驱动电路则是采用了光耦PC929,这是一款内部带有放大电路,及检测电路的光耦。

此外电机抖动,三相电流,电压不平衡,有频率显示却无电压输出,这些现象都有可能是IGBT 模块损坏。

IGBT模块损坏的原因有多种,首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路,堵转等。

其次驱动电路老化也有可能导致驱动波形失真,或驱动电压波动太大而导致IGBT损坏,从而导致SC故障报警,此时最好将所有光耦更换,驱动侧电解电容也较容易老化致容量失效,也应更换。

3、过热过热是平时会碰到的一个故障。
