渝阳煤矿巷道掘进作业规程
巷道掘进作业规程
第一章概况第一节概述一、巷道名称:皮带顺槽及切眼。
二、掘进目的及巷道用途：掘进目的是为回采工作面形成生产系统,满足其回采时的煤炭运输、通风、行人的需要。
三、巷道设计长度、坡度及服务年限：1、巷道设计长度及坡度皮带顺槽工程量为1790m（平距），切眼工程量为100m（平距），总工程量1890m。
巷道坡度为1～9°，平均5°。
2、服务年限：1.5-年四、预计开、竣工时间：本巷道预计2010年10月开工, 2011年8月竣工。
第二节编写依据一、采区设计说明书及批准时间《采区设计》，批准时间2006年05月，《采区变更设计》，批准时间2008年12月。
二、地质说明书及批准时间地质说明书名称是《肥城矿业（集团）有限责任公司梁宝寺煤矿工作面掘进地质说明书》，批准时间为2010年9月9日。
三、矿压观测资料根据北翼轨道、皮带及西翼集中轨道、皮带、回风巷及其他相同地质条件下的矿压观测资料和该巷道支护参数，表明向背斜轴部、断层处围岩破碎、压力大，应力集中且局部有淋水。
相邻北翼集中轨道、皮带大巷掘进时有“煤炮”发生。
四、依据法律、法规、《煤矿安全规程》、《井巷工程施工及验收规范》（GBJ21-90）、《煤矿井巷工程质量检验评定标准》（MT5009-94）及其它有关规定。
第二章地面相对位臵及地质水文情况第一节地面相对位臵及邻近采区开采情况地面相对位臵及邻近采区开采情况见表一井上、下对照关系情况表表一第二节煤(岩)层赋存特征一、该面煤层为气煤，在距设计切眼以南约570m位臵处煤层出现分岔；煤层结构较简单，煤层倾角1～9°，平均5°。
据附近L4-6、L4-2、98-B2等钻孔资料，煤层总厚2.77～5.78m，平均4.2m。
煤层普氏硬度系数f=1.8。
煤层特征情况见表二煤层特征情况表表二二、顶、底板岩性及特征煤层顶底板情况见表三煤层顶底板情况表表三三、煤层瓦斯涌出量、瓦斯等级、自然发火倾向、煤尘爆炸指数、地温等：该煤层瓦斯绝对涌出量为CH4：0.65m/min，CO2：1.52m/min，属低瓦斯区域，煤（矿）尘具有爆炸危险性，爆炸指数为44.54%。

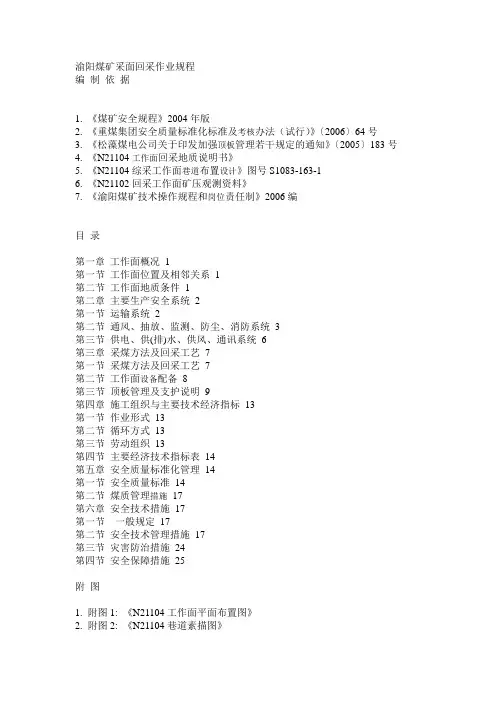

渝阳煤矿采面回采作业规程
渝阳煤矿采面回采作业规程编制依据1. 《煤矿安全规程》2004年版2. 《重煤集团安全质量标准化标准及考核办法（试行）》〔2006〕64号3. 《松藻煤电公司关于印发加强顶板管理若干规定的通知》〔2005〕183号4. 《N21104工作面回采地质说明书》5. 《N21104综采工作面巷道布置设计》图号S1083-163-16. 《N21102回采工作面矿压观测资料》7. 《渝阳煤矿技术操作规程和岗位责任制》2006编目录第一章工作面概况 1第一节工作面位置及相邻关系 1第二节工作面地质条件 1第二章主要生产安全系统 2第一节运输系统 2第二节通风、抽放、监测、防尘、消防系统 3第三节供电、供(排)水、供风、通讯系统 6第三章采煤方法及回采工艺7第一节采煤方法及回采工艺7第二节工作面设备配备8第三节顶板管理及支护说明9第四章施工组织与主要技术经济指标13第一节作业形式13第二节循环方式13第三节劳动组织13第四节主要经济技术指标表14第五章安全质量标准化管理14第一节安全质量标准14第二节煤质管理措施17第六章安全技术措施17第一节一般规定17第二节安全技术管理措施17第三节灾害防治措施24第四节安全保障措施25附图1. 附图1: 《N21104工作面平面布置图》2. 附图2: 《N21104巷道素描图》3. 附图3: 《N21104煤岩层综合柱状图》4. 附图4: 《N21104运输、通讯、照明系统图》5. 附图5: 《N21104通风、防尘、监测系统图》6. 附图6: 《N21104工作面供电系统图》7. 附图7: 《N21104工作面设备布置示意图》8. 附图8: 《N21104采场支护平、剖面示意图》9. 附图9: 《N21104机尾出口炮眼布置示意图》10. 附图10:《N21104采面正规循环作业图》11. 附图11:《N21104工作面放炮站岗及避灾路线示意图》第一章工作面概况第一节工作面位置及相邻关系一、工作面位置N21104工作面井下位于北二区下段，为下保护煤层开采；南以X:8787.06坐标为界，北以X:9238.234坐标为界。

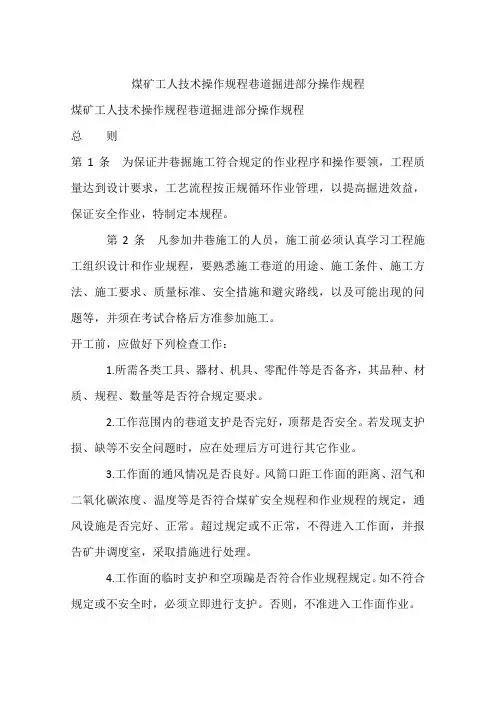

煤矿工人技术操作规程巷道掘进部分操作规程
煤矿工人技术操作规程巷道掘进部分操作规程煤矿工人技术操作规程巷道掘进部分操作规程总则第1条为保证井巷掘施工符合规定的作业程序和操作要领，工程质量达到设计要求，工艺流程按正规循环作业管理，以提高掘进效益，保证安全作业，特制定本规程。
第2条凡参加井巷施工的人员，施工前必须认真学习工程施工组织设计和作业规程，要熟悉施工巷道的用途、施工条件、施工方法、施工要求、质量标准、安全措施和避灾路线，以及可能出现的问题等，并须在考试合格后方准参加施工。
开工前，应做好下列检查工作：1.所需各类工具、器材、机具、零配件等是否备齐，其品种、材质、规程、数量等是否符合规定要求。
2.工作范围内的巷道支护是否完好，顶帮是否安全。
若发现支护损、缺等不安全问题时，应在处理后方可进行其它作业。
3.工作面的通风情况是否良好。
风筒口距工作面的距离、沼气和二氧化碳浓度、温度等是否符合煤矿安全规程和作业规程的规定，通风设施是否完好、正常。
超过规定或不正常，不得进入工作面，并报告矿井调度室，采取措施进行处理。
4.工作面的临时支护和空项蹁是否符合作业规程规定。
如不符合规定或不安全时，必须立即进行支护。
否则，不准进入工作面作业。
5.巷道中、腰线是否正确。
如发现有问题时，应请测量人员及时进行校正。
第4条在施工过程中，施工人员必须按施工组织设计或作业规程和本操作规程规定进行作业，保证工程规格质量，并对所在岗位的安全工作负责。
第5条在本工种与其他工种人员作业有关联时，开工前应主动与其联系，相互配合，保证安全施工。
第6条顶板管理必须按施工组织设计或作业规程的规定进行临时支护和永久支护。
严禁空顶作业，防止顶板事故。
第7条施工中，严格执行敲帮问顶制度。
开工前、钻眼前、放炮后，支护前都要进行敲帮问顶工作，及时找掉危岩活石。
找顶工作，必须遵守下列规定：1.找顶工作应由两名有经验的人员担任，一人找顶，一人观察顶板和退路。
找顶人应站在安全地点，观察人应站在打顶人的侧后面，并保证退路畅通。
渝阳煤矿巷道掘进作业规程
渝阳煤矿巷道掘进作业规程巷道名称: S1807（N ）运输巷编制: __ 徐刚______审核: __ 张和栋______总工程师: __ 周政林______二00七年六月十三日编制依据1. 《煤矿安全规程》2004年版。
2.《S1807（.）工作面掘进地质说明书》。
3. 《S1807（N ）综采工作面巷道布臵设计》图号S1140-158-1（G2）。
4. 《重煤集团煤矿安全质量标准化标准及考核评级办法（试行）》及其执行说明。
5. 渝阳煤矿《技术安全操作规程和岗位责任制》2006编。
6. 《松藻煤电公司关于印发加强顶板管理若干规定的通知》松煤电发…2005‟183号。
目录第一章工程概况 (1)第一节巷道位臵及用途 (1)第二节巷道工程特征 (1)第三节地质情况 (1)第二章主要生产安全系统 (2)第一节运输系统 (2)第二节通风、监测、防尘、消防系统 (3)第三节供电、供风、供水、排水、通讯系统 (4)第三章施工方法及施工工艺 (5)第一节施工方法 (5)第二节施工工艺 (6)第三节施工设备及施工工具 (7)第四节巷道支护 (7)第四章施工组织及主要技术经济指标 (9)第一节作业方式与循环方式 (9)第二节劳动组织 (9)第三节主要技术经济指标 (10)第五章安全质量标准化管理 (10)第六章安全技术管理措施 (13)第一节一般规定 (13)第二节安全技术管理措施 (13)第三节灾害防治措施 (20)第四节安全组织保障措施 (21)附图附图1: 《巷道平面位臵关系图》附图2: 《巷道剖面位臵关系图》附图3: 《巷道施工断面图》附图4: 《煤岩层综合柱状图》附图5: 《通风、监测、防尘及消防系统示意图》附图6: 《供电系统图》附图7: 《躲身硐施工断面图》附图8: 《运输巷炮眼布臵图》附图9: 《躲身硐炮眼布臵图》附图10: 《临时支护示意图》附图11: 《躲身硐岔口抬棚大样图》附图12: 《放炮站岗位臵示意图》附图13: 《避灾路线示意图》-1- 第一章工程概况第一节巷道位臵及用途S1807（N ）工作面地表位于石壕镇羊叉乡之岗上、刘家、田湾、长槽一带, 地表高程在+727～+783m之间；井下处于南一盘区, 位于S1806东工作面、S1807（S ）工作面以东, S1808工作面以西, N1807工作面、N1809工作面以南。
3212工作面巷道掘进作业规程
第一章编制依据及基本情况《3212工作面掘进作业规程》是根据集团公司批准的《-320西采区设计说明书》及设计图纸、《安全规程》及相关规定等编制。
3212工作面总掘进量467米，其中材料道197米，溜子道195米，切眼54.8米，回风联络巷20米。
溜子道掘至40～70米将遇落差约1.6米的正断层。
所有巷道的掘进，均按中线跟煤层胶结顶板施工。
第二章地质说明书概况煤层名称下石盒子组3煤水平名称-370米采区名称-320西工作面名称3212地面标高（m）+31.5工作面标高（m）-335—-351 地面位荒吴路以北置井下位置及四邻采掘情况位于权3107乙面下分层中，东、南、西均为权台煤矿3煤上分层采空区，北为3216工作面采空区，2003年6月收作。
走向长（m）54.8倾向长（m）195—197 面积（m2）/ 44—55.6196 8781煤层总厚（m）1.4—2.4煤层结构煤层倾角（度）5°2.2 简单煤层情况该掘进工作面煤层稳定，厚度变化较小，在溜子道掘进至170米将局部变薄。
煤层结构简单，平均倾角5°30′，煤层走向近南北。
煤层顶底板名称岩石名称厚度（m）岩性特征顶底板情况老顶直接顶再生顶板1.5—2.0胶结一般伪顶/ / /直接底砂质泥岩1.5 灰色、含砂不均老底砂质泥岩3.2灰色、含岩不均，裂隙发育地质构造情况该面地质构造简单，根据权台采掘工程平面图资料，溜子道掘至40—70米将遇1断层。
构造名称走向倾向倾角落差（m）长度（m）对掘进影响程度1正断层NE45°NE135°67°1.6 30 煤层不稳定水文地质情况及防治水措根据掘进-350联络巷探放水情况，次面水已被疏干，但在断层附近可能有淋水，淋水区在-350联络巷50—70米处最大涌水量1.0立方米/时正常涌水量0.5立方米/时施掘进的其它地质情况瓦斯 1.3立方米/t 煤尘爆炸指数36.4%煤的自燃发火期2个月地温24℃地压较小储块段号走向长（米）（游倾向长（米）（常斜面积（㎡）煤厚（米）容量（t/m3)工业储量（吨）回采率（%）可采储量（吨）量计算标值）数）1 44.8 196 8814 2.2 1.37 2.7 97 2.5问题及建1.该面应跟再生顶掘进2.加强顶板支护，防止冒顶议附图1.面底版等高线图2.综合柱状图3.井上下对照图4.预想剖面图第三章支护说明书一、巷道的范围及施工顺序1、本规程涉及的范围包括以下巷道：⑴.3212材料道197米。
煤矿岩巷掘进作业规程
煤矿岩巷掘进作业规程煤矿岩巷掘进作业规程（一）模板掘进作业规程巷道名称施工单位：施工队长：编制人：持有单位：编制日期：第一章概况一、概况：（一）编制作业规程的依据：1、生产科下达的《业务联系通知单》和技术要求；2、地测科提供的地质资料；3、《煤矿安全规程》、《井巷工程》、《矿井通风与安全》；4、岗位工操作规程和各种管理制度；5、自救器的使用要求及注意事项；6、煤矿采掘机械；7、老工人的经验和建议；8、生产矿井质量标准化标准。
(二)、工程名称及开凿目的：１、工程名称：三2煤－370东翼轨道巷；２、开凿目的：用于三2煤－370东翼轨道巷运输、泄水及进风。
(三)、工程概况：1、简要说明：巷道为半煤岩巷、岩巷，断面形状为半圆弧形，支护形式：采用锚杆+锚网+锚梁+喷砼联合支护方式。
2、工程概况表：工程名称设计工程量（米）开口方位坡度断面（m2）支护方式循环进度(m)净掘进三2煤－370东翼轨道巷 1220 在三2煤-370东翼第一联巷从三2煤东翼皮带巷中线算起施工63米后，转角110度0分26秒（方位角271度43分22秒，保证与三2煤-370东翼皮带巷平行，净距55米），开口段3‰反流水坡度，其它按生产科通知执行。
11.57 12.51 锚喷 1.4二、水文地质煤属性及掘进影响因素与施工拟采取措施：１、该巷道在三２煤顶板及煤层中掘进，在施工过程中常有砂岩水渗出，由于为上山或平巷施工，对掘进影响不大，最大涌水量为10m3/h，正常涌水量为5.0m3/h。
2、该巷道局部伴有断层，对掘进有一定影响。
3、瓦斯局部存在高沼地段，相对涌出量0.14m3/t。
4、掘进影响因素：煤尘：煤尘具有爆炸性地压：由于下部二2煤已经开采，地压显现局部地段比较明显。
地温：24°左右5、施工应注意问题及采取措施：因构造及下部二煤已经开采影响，顶板相对破碎，应加强顶板管理，支护及时到位，严禁空顶作业，严防冒顶事故发生。
（附岩性综合柱状图）第二章巷道设计特征一、巷道的开口位置及方向1、巷道开口位置及方位：在三2煤-370东翼第一联巷从三2煤东翼皮带巷中线算起施工63米后，转角110度0分26秒（方位角271度43分22秒，保证与三2煤-370东翼皮带巷平行，净距55米），开始施工三2煤-370东翼轨道巷,其它按生产科通知执行。
炮掘大巷掘进作业规程
四段回风大巷掘进作业规程第一章概况一、巷道名称本《作业规程》掘进的巷道为四段回风大巷。
二、掘进目的及巷道用途掘进目的是为形成三段大巷的通风系统，满足矿井正常通风的需要。
三、巷道掘进位置巷道从A4点前2.6米处开始掘进，掘进方位90°，掘进长度为48米。
四、巷道设计长度及服务年限巷道设计长度：1124米服务年限：3年第二章地面相对位置及地质水文情况第一节地面相对位置及邻近采区开采情况第二节煤层情况⑴煤层情况：该工作面煤层厚度较为稳定，平均厚度3.3米；煤层倾角平均1°～3°；但煤层底部靠近底板处有一至两层层夹矸。
⑵煤层顶底板岩石性质和特征：1、地质情况：该掘进工作面位于4#煤层，根据已知地质资料分析，矿区内未发现断层或褶皱，无岩浆活动迹象，地质构造比较简单。
2、充水因素工作面直接充水层为延安组砂岩裂隙含水层，上覆岩层有大面积火烧岩，火烧岩含水层富水性为弱富水，对于工作面涌水量影响不大。
工作面地面标高变化起伏不大，没有大面积低凹处。
且上覆岩石变化厚度在40～55范围内，没有薄岩层，因此大气降雨影响工作面涌水量变化因素也不明显。
3、防治水建议：1、根据工程中要坚持“有掘必探，先探后掘”的探放水原则。
2、巷道接近或穿过地质破碎带时加强顶板及水文观测，发现异常情况及时向矿调度室汇报。
3、涌水量预计：最大涌水量0.50m3/min，正常涌水量0.15 m3/min。
第四节瓦斯及煤尘情况瓦斯情况：矿井绝对瓦斯涌出量0.21m3/min煤尘：具有爆炸性，爆炸指数38.81%煤层：具有自燃发火倾向地温：根据勘探报告可知，矿井属地温正常区，不存在地热危害第三章巷道布置及巷道规格第一节巷道布置见工作面平面布置图第二节巷道规格质量及技术要求1．本巷道掘进高度3米，掘进宽度4.5米，掘进断面13.5m2。
顶板支护形式为锚网支护。
2．巷道支护强度计算和支护设计：根据4-2煤层邻近巷道的支护经验，顶部支护采用φ16×1800mm圆钢锚杆，锚杆间排距为1000mm×1000mm，锚杆外露长度为30～50mm，扭矩不小于100N·m，锚固力不小于50KN；托盘选用铁质托盘，规格：120×120×8mm，锚固剂选用CK2350型快速树脂药卷。
渝阳煤矿巷道掘进作业规程模板
渝阳煤矿巷道掘进作业规程1渝阳煤矿巷道掘进作业规程巷道名称: S1807( N) 运输巷编制: __ 徐刚______审核: __ 张和栋______总工程师: __ 周政林______二00七年六月十三日编制依据1．《煤矿安全规程》。
2.《S1807( N) 工作面掘进地质说明书》。
3．《S1807( N) 综采工作面巷道布置设计》图号S1140-158-1( G2) 。
4．《重煤集团煤矿安全质量标准化标准及考核评级办法( 试行) 》及其执行说明。
5．渝阳煤矿《技术安全操作规程和岗位责任制》编。
6．《松藻煤电公司关于印发加强顶板管理若干规定的通知》松煤电发〔〕183号。
目录第一章工程概况 (1)第一节巷道位置及用途 (1)第二节巷道工程特征 (1)第三节地质情况 (1)第二章主要生产安全系统 (2)第一节运输系统 (2)第二节通风、监测、防尘、消防系统 (3)第三节供电、供风、供水、排水、通讯系统 (4)第三章施工方法及施工工艺 (5)第一节施工方法 (5)第二节施工工艺 (6)第三节施工设备及施工工具 (7)第四节巷道支护 (7)第四章施工组织及主要技术经济指标 (9)第一节作业方式与循环方式 (9)第二节劳动组织 (9)第三节主要技术经济指标 (10)第五章安全质量标准化管理 (10)第六章安全技术管理措施 (13)第一节一般规定 (13)资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
第二节安全技术管理措施 (13)第三节灾害防治措施 (20)第四节安全组织保障措施 (21)１。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
和栋 2007/6/13
机电副总 廖业凤 2007/6/13
宋明春 2007/6/13 安全副总 罗培荣 2007/6/13
敖文则 2007/6/13 总工办主任 胡建平 2007/6/13
静 2007/6/13
生产副矿长 代修贵 2007/6/13
杜 兵 2007/6/13 安全副矿长 朝富 2007/6/13
S1807（N） 运输巷
巷道 类别
全煤
支护 方式
刚性梯形 棚式支架
巷道 长度 （m）
485
净断面尺寸（mm） 上宽 下宽 净高
断面积（m2）
掘进
净
断面积 断面积
棚距 （mm）
2900 3900 2100 9.39 7.14 550
背护
排材 笆片
第三节 地质情况 一、煤岩特征
（一）煤层情况 8#煤层为黑色半亮型煤，似金属光泽，叶片状结构，层状构造，含黄铁矿结核，生节理 发育，平均厚度 2.35m，煤层倾向为北倾，倾角 4～70。 （二）顶底板岩性 1．伪顶：泥岩及 8#层上分层，厚度 0.6m，呈黑色，含植物化石。 2．直接顶：砂质泥岩、泥岩及煤线，厚度 3.32m，呈灰色，显水平层理。 3．老顶：粉砂岩及砂质泥岩，厚度 2.65m，灰色薄层状，显水平层理。 4．直接底：泥岩，厚度 0.76m，灰白薄层状。
智伟 2007/6/13
总工程师 周政林 2007/6/13
会审意见
1、该巷每隔 50m 安装一个消防栓和闸门，并在该巷配备一根消防带。 2、该巷预计绝对瓦斯涌出量为 0.8m3/min。
杜兵 2007/6/13 3、乳化液浓度为 2～3%，严禁使用清水。
胡建平 2007/6/13
..
ห้องสมุดไป่ตู้..
.
.
.
..
..
.
.
.
5．老底：细砂岩，厚度 0.71m，灰色薄层状，显水平层理。
附图 4：煤岩层综合柱状图
二、地质构造
S1807（N）工作面位于羊叉滩背斜西翼，F103 断层以东，F69 断层以西。S1807（N）运
输巷距 F103 断层 20～30m，根据 S1707（N）运输巷资料，预计该巷存在 f1（135°∠85°H=1.5m）、
..
..
.
.
.
第一章 工程概况
第一节 巷道位置及用途
S1807（N）工作面地表位于石壕镇羊叉乡之岗上、家、田湾、长槽一带，地表高程在+727～
+783m 之间；井下处于南一盘区，位于 S1806 东工作面、S1807（S）工作面以东，S1808 工作
面以西，N1807 工作面、N1809 工作面以南。S1807（N）运输巷沿 8#煤层掘进，北与 S1807
..
..
.
.
.
目
录
第一章 工程概况……………………………………………………………1 第一节 巷道位置及用途…………………………………………………1 第二节 巷道工程特征……………………………………………………1 第三节 地质情况…………………………………………………………1
第二章 主要生产安全系统…………………………………………………2 第一节 运输系统…………………………………………………………2 第二节 通风、监测、防尘、消防系统…………………………………3 第三节 供电、供风、供水、排水、通讯系统…………………………4
编制依据
1．《煤矿安全规程》2004 年版。 2.《S1807（N）工作面掘进地质说明书》。 3．《S1807（N）综采工作面巷道布置设计》图号 S1140-158-1（G2）。 4．《重煤集团煤矿安全质量标准化标准及考核评级办法（试行）》及其执行 说明。 5．渝阳煤矿《技术安全操作规程和岗位责任制》2006 编。 6．《松藻煤电公司关于印发加强顶板管理若干规定的通知》松煤电发〔2005〕 183 号。
第四章 施工组织及主要技术经济指标……………………………………9 第一节 作业方式与循环方式……………………………………………9 第二节 劳动组织…………………………………………………………9 第三节 主要技术经济指标………………………………………………10
第五章 安全质量标准化管理………………………………………………10 第六章 安全技术管理措施…………………………………………………13
第三章 施工方法及施工工艺………………………………………………5 第一节 施工方法…………………………………………………………5 第二节 施工工艺…………………………………………………………6 第三节 施工设备及施工工具……………………………………………7 第四节 巷道支护…………………………………………………………7
（N）轨道巷相连，南与 S1807（N）切割巷相接，主要用于 S1807（N）工作面回采期间运煤、
行人、进风、材料及设备运输等，总工程量 485m。
附图 1：巷道平面位置关系图
附图 2：巷道剖面位置关系图
附图 3：巷道施工断面图
第二节 巷道工程特征
一、巷道工程特征（见表 1）
表 1 巷道工程特征表
巷道 名称
.
.
.
渝阳煤矿巷道掘进作业规程
巷 道 名 称： S1807（N）运输巷
编
制：__ 徐
刚______
审
核：__
和 栋______
总 工 程 师：__ 周 政 林______
二 00 七年六月十三日
..
..
.
.
.
..
..
.
.
.
施工队 生产科 地测科 调度室 机动科 通风科 安全科
规程会签栏
何世刚 2007/6/13 生产副总 和栋（代）2007/6/13
第一节 一般规定…………………………………………………………13 第二节 安全技术管理措施………………………………………………13 第三节 灾害防治措施……………………………………………………20 第四节 安全组织保障措施………………………………………………21
..
..
.
.
.
附
图
附图 1：《巷道平面位置关系图》 附图 2：《巷道剖面位置关系图》 附图 3：《巷道施工断面图》 附图 4：《煤岩层综合柱状图》 附图 5：《通风、监测、防尘及消防系统示意图》 附图 6：《供电系统图》 附图 7：《躲身硐施工断面图》 附图 8：《运输巷炮眼布置图》 附图 9：《躲身硐炮眼布置图》 附图 10：《临时支护示意图》 附图 11：《躲身硐岔口抬棚大样图》 附图 12：《放炮站岗位置示意图》 附图 13：《避灾路线示意图》
