LED 板上芯片(Chip On Board,COB)封装流程
COB封装工艺流程参考文档
COB封装工艺流程参考文档概述：COB（Chip on Board）封装工艺是一种将芯片直接封装到PCB板上的封装技术。
它具有尺寸小、结构简单、散热好等特点，被广泛应用于电子设备、照明等领域。
本文档将详细介绍COB封装工艺的流程，包括前端准备、生产制造、测试和包装等环节。
希望能为相关从业人员提供参考和指导。
一、前端准备1.芯片准备：首先，需要准备好COB封装所需的芯片。
根据产品设计要求，选择合适的尺寸、电性能和工作温度范围的芯片。
同时，还需要进行测试和筛选，以确保芯片质量符合要求。
2.PCB设计：在封装工艺流程中，PCB（Printed Circuit Board）起着支撑芯片和传导电信号的作用。
因此，需要根据芯片尺寸和布线要求，设计一个适合的PCB板。
在设计过程中，需要注意电路的连接性、散热孔的布局和防护电路的设计等因素。
3.接线材料准备：接线材料是连接芯片与PCB之间的关键组成部分。
根据产品要求，选择适合的材料，如导线、连接片等。
同时，还要确保材料的质量和性能。
二、生产制造1.芯片植入：首先，将准备好的芯片插入PCB板上相应位置的孔中。
要根据设计要求和工艺要求，确保芯片插入的深度和角度。
2.焊接：将芯片与PCB板上的导线进行焊接。
可以选择手工焊接或自动焊接方式。
在焊接过程中，需要控制好焊接温度和时间，保证焊接质量。
3.导线连接：在焊接完成后，需要进行导线连接。
将芯片上的金线或铜线连接到PCB板上的导线上。
这需要精细操作和精确的调节。
4.层压：完成芯片与导线的连接后，进行层压。
将PCB板和另一个辅助层进行压合，以确保芯片和导线的稳定性和紧密性。
5.散热处理：三、测试1.电性能测试：完成COB封装后，需要对其进行电性能测试，以验证芯片和封装质量是否符合要求。
测试项目包括供电电压、电流、工作温度等。
2.外观检查：在进行电性能测试之前，还需要对COB封装的外观进行检查。
包括焊接是否牢固、封装是否完整等。
COB封装工艺流程
COB封装工艺流程COB（Chip on Board）封装工艺是将芯片直接封装到印制电路板（PCB）上，通过将芯片粘贴焊接到金属基板上，然后进行封装和封装材料填充，最后进行测试和包装。
下面将详细介绍COB封装工艺流程。
1.设计和制造金属基板：首先，根据芯片的需求，设计和制造金属基板。
金属基板通常由铜制成，其上有一层特殊的涂层，以提供与芯片的电气连接。
2.准备芯片：接下来，准备芯片，包括设计和制造芯片的晶圆。
晶圆是从单晶硅材料中切割出来的圆片，上面有许多芯片。
根据芯片的尺寸和功能要求，将芯片切割成可用的单个芯片。
3.粘贴芯片：将芯片粘贴到金属基板上。
这可以通过使用导热胶粘剂来实现。
首先，将导热胶粘剂均匀涂抹在金属基板上，然后将芯片粘贴到胶上。
确保芯片与基板的对其和位置准确。
4.焊接芯片：一旦芯片粘贴到金属基板上，就需要将芯片与基板进行焊接。
这可以通过热压焊接或激光焊接来实现。
焊接将芯片与基板的电气连接，确保信号和功率的传输。
5.封装和封装材料填充：在芯片粘贴和焊接后，将进行封装和封装材料填充。
封装是将芯片包围、保护和固定在一个外壳（封装）中的过程。
填充材料（如环氧树脂）将用于填充封装空间，并提供保护和固化。
6.测试：完成封装和封装材料填充后，需要进行测试以确保芯片的功能和性能。
这包括功能测试、电性能测试、温度测试等。
只有通过测试的芯片才能进入下一步。
7.包装：最后，经过测试的芯片将进行包装。
包装通常采用暗盒、接触型（FC）或无接触型（FO）等形式。
芯片将放置在包装中，并进行外部连接和引脚处理。
这样芯片就可以连接到其他设备或系统中使用了。
通过以上步骤，COB封装工艺能够实现将芯片直接封装到印制电路板上的目标。
这种封装方式具有空间效率高、散热好、电性能优秀等优点，因此在许多电子设备中得到广泛应用。

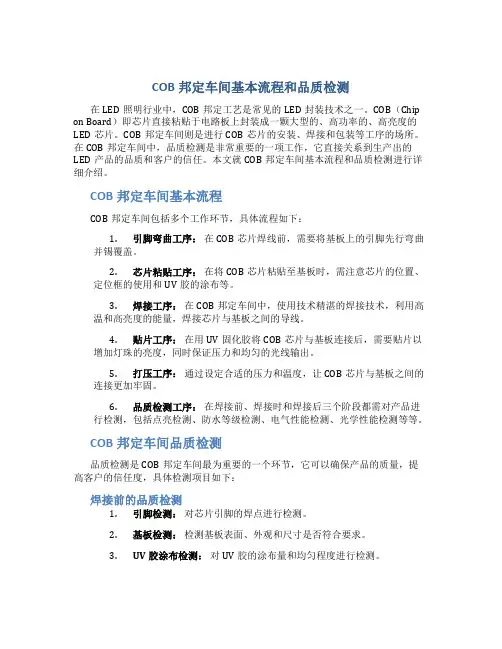

COB邦定车间基本流程和品质检测
COB邦定车间基本流程和品质检测在LED照明行业中，COB邦定工艺是常见的LED封装技术之一。
COB（Chip on Board）即芯片直接粘贴于电路板上封装成一颗大型的、高功率的、高亮度的LED芯片。
COB邦定车间则是进行COB芯片的安装、焊接和包装等工序的场所。
在COB邦定车间中，品质检测是非常重要的一项工作，它直接关系到生产出的LED产品的品质和客户的信任。
本文就COB邦定车间基本流程和品质检测进行详细介绍。
COB邦定车间基本流程COB邦定车间包括多个工作环节，具体流程如下：1.引脚弯曲工序：在COB芯片焊线前，需要将基板上的引脚先行弯曲并锡覆盖。
2.芯片粘贴工序：在将COB芯片粘贴至基板时，需注意芯片的位置、定位框的使用和UV胶的涂布等。
3.焊接工序：在COB邦定车间中，使用技术精湛的焊接技术，利用高温和高亮度的能量，焊接芯片与基板之间的导线。
4.贴片工序：在用UV固化胶将COB芯片与基板连接后，需要贴片以增加灯珠的亮度，同时保证压力和均匀的光线输出。
5.打压工序：通过设定合适的压力和温度，让COB芯片与基板之间的连接更加牢固。
6.品质检测工序：在焊接前、焊接时和焊接后三个阶段都需对产品进行检测，包括点亮检测、防水等级检测、电气性能检测、光学性能检测等等。
COB邦定车间品质检测品质检测是COB邦定车间最为重要的一个环节，它可以确保产品的质量，提高客户的信任度，具体检测项目如下：焊接前的品质检测1.引脚检测：对芯片引脚的焊点进行检测。
2.基板检测：检测基板表面、外观和尺寸是否符合要求。
3.UV胶涂布检测：对UV胶的涂布量和均匀程度进行检测。
焊接时的品质检测1.电压、电流检测：对电气参数进行检测。
2.光通量和色温检测：检测内部LED光通量和色温是否符合要求。
焊接后的品质检测1.点亮检测：打开电源，检查所有LED是否亮起，亮度是否均匀。
2.耐热检测：检测产品在高温环境下的性能，包括稳定性和寿命等。
COB工艺流程及基本要求
COB工艺流程及基本要求COB（Chip on Board）是一种将芯片直接封装到基板上的封装工艺。
COB工艺主要涉及芯片粘合、线路化、封装和测试等步骤。
以下是COB工艺流程及基本要求的详细介绍。
1.芯片准备：根据产品的需求，选取合适的芯片，并进行清洗和测试等处理。
2.材料准备：准备基板、接线金线、硅胶等材料，确保材料的质量和稳定性。
3.粘合：将芯片粘附到基板上，常用的粘合方式有热压和冷接。
4.线路化：根据芯片的引线布局，在基板上布线，连接芯片和其他组件。
5.封装：使用硅胶或环氧树脂等封装材料，将芯片和线路封装起来，保护芯片和线路不受外界环境的影响。
6.焊接：在封装完成后，对芯片的引线进行焊接，确保引线与基板的良好连接。
7.测试：对封装完成的芯片进行功能测试和可靠性测试，确保芯片的性能和质量符合要求。
1.温度控制：在整个COB工艺过程中，温度是一个非常重要的控制参数。
要根据材料的特性和工艺要求，合理控制温度，避免温度过高或过低对芯片和材料造成损害。
2.粘合强度：粘合是COB工艺中的关键步骤，粘合强度直接影响到芯片与基板的可靠性。
要使用合适的粘合剂，并且粘合剂要具有良好的粘附性和抗剪切性。
3.线路布线：线路布线是将芯片引脚与基板相连的关键步骤，要根据芯片的引线布局和产品需求，设计合理的线路布线，确保信号传输的稳定性和可靠性。
4.封装材料：封装材料要具有良好的耐高温性和抗湿度性，以保护芯片不受外界环境的影响。
同时，封装材料也要具有良好的黏附性，确保封装的牢固性。
5.引线焊接：引线焊接是将芯片的引脚与基板相连接的关键步骤，要保证焊点的质量良好，焊接后的引线和基板之间要有良好的接触。
6.功能和可靠性测试：封装完成的芯片需要进行功能和可靠性测试，以确保芯片能够正常工作，并且在长时间使用中能够保持其性能和可靠性。
总之，COB工艺是一种将芯片直接封装到基板上的封装工艺，涉及粘合、线路化、封装和测试等步骤。
COB工艺的基本要求包括温度控制、粘合强度、线路布线、封装材料、引线焊接以及功能和可靠性测试等方面。

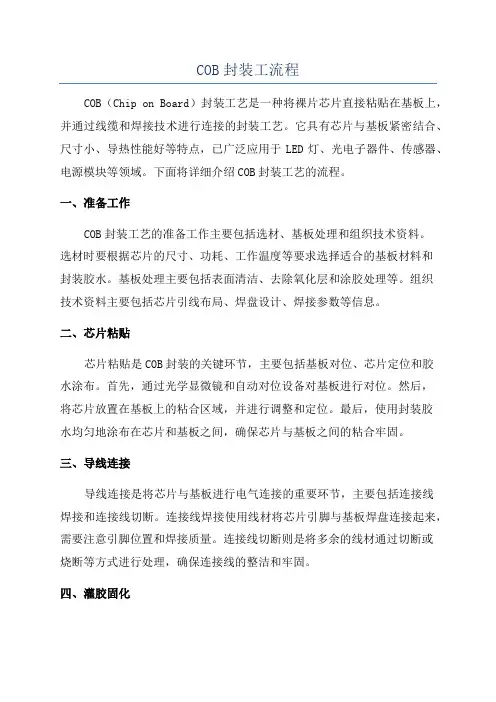

COB封装工流程
COB封装工流程COB（Chip on Board）封装工艺是一种将裸片芯片直接粘贴在基板上，并通过线缆和焊接技术进行连接的封装工艺。
它具有芯片与基板紧密结合、尺寸小、导热性能好等特点，已广泛应用于LED灯、光电子器件、传感器、电源模块等领域。
下面将详细介绍COB封装工艺的流程。
一、准备工作COB封装工艺的准备工作主要包括选材、基板处理和组织技术资料。
选材时要根据芯片的尺寸、功耗、工作温度等要求选择适合的基板材料和封装胶水。
基板处理主要包括表面清洁、去除氧化层和涂胶处理等。
组织技术资料主要包括芯片引线布局、焊盘设计、焊接参数等信息。
二、芯片粘贴芯片粘贴是COB封装的关键环节，主要包括基板对位、芯片定位和胶水涂布。
首先，通过光学显微镜和自动对位设备对基板进行对位。
然后，将芯片放置在基板上的粘合区域，并进行调整和定位。
最后，使用封装胶水均匀地涂布在芯片和基板之间，确保芯片与基板之间的粘合牢固。
三、导线连接导线连接是将芯片与基板进行电气连接的重要环节，主要包括连接线焊接和连接线切断。
连接线焊接使用线材将芯片引脚与基板焊盘连接起来，需要注意引脚位置和焊接质量。
连接线切断则是将多余的线材通过切断或烧断等方式进行处理，确保连接线的整洁和牢固。
四、灌胶固化灌胶固化是为了保护芯片和连接线，并提高封装的抗震、抗压能力。
首先，将灌胶胶水注入芯片和基板之间的间隙中，确保将所有空隙填满。
然后，通过高温或紫外线照射等方式使胶水固化，形成牢固的胶固层。
最后，对胶固层进行修整和除尘处理，提高封装的外观和品质。
五、测试和封装封装完成后，需要进行测试和封装。
测试主要包括芯片性能检测和连接线电性测试。
芯片性能检测通过电性能测试仪器检测芯片的电流、电压、亮度等参数，确保芯片能正常工作。
连接线电性测试则通过测试仪器检测连接线的焊接质量和电阻值等。
测试完成后，通过封装设备将COB封装好的芯片进行分割、切片或切断等处理，最终形成成品。
总结：COB封装工艺从芯片粘贴到灌胶固化再到测试和封装，是一个细致而复杂的过程。
COB封装工艺流程
COB封装工艺流程COB（Chip on Board）封装是一种将芯片直接粘贴在基板上的封装工艺，有效地减小了封装体积并提高了封装密度。
下面将详细介绍COB封装工艺的流程。
1.基板准备：首先，需要准备一块基板，通常使用陶瓷、FR-4或金属材料。
基板的表面要经过处理，去除污垢和氧化物，以确保芯片能够牢固地粘贴在上面。
2.芯片粘贴：将芯片通过胶水或焊锡等方式粘贴在基板上。
在粘贴之前，需要将芯片进行测试和校正，以确保其质量和性能符合要求。
粘贴时要注意芯片的位置和角度，以确保粘贴的准确性和精度。
3.金线连接：将芯片的焊盘与基板上的引脚通过金线连接起来。
这一步通常使用焊线机器人进行操作，使用热压或超声波焊接技术将金线与芯片和基板焊接在一起。
焊接时要注意控制温度和焊接时间，以避免对芯片和基板造成损害。
4.封装胶粘贴：将封装胶粘贴在芯片和基板的周围。
封装胶可以提高芯片的保护性能、散热性能和可靠性。
胶粘贴时要控制胶的厚度和均匀性，避免产生空隙或气泡。
5.封装胶固化：将封装胶进行固化。
常用的固化方法有热固化和紫外线固化。
在固化过程中，要控制固化温度和时间，以确保封装胶能够充分固化。
固化后，封装胶将芯片和基板紧密地封装在一起，提高了封装的稳定性和可靠性。
6.成型和切割：将被封装的芯片和基板进行成型和切割，以得到最终的封装产品。
成型通常使用注塑成型机进行，将封装胶围绕芯片和基板进行成型。
切割则使用切割机进行，根据需求切割成不同的封装体形状和尺寸。
7.质检和测试：对封装好的产品进行质检和测试，以确保其质量和性能符合要求。
质检包括外观检查、尺寸测量、焊盘检测等，测试包括功能测试、温度测试、可靠性测试等。
质检和测试的目的是排除不合格产品，保证封装产品的质量和可靠性。
8.包装和出货：合格的封装产品经过包装后可以出货给客户。
包装的方式有多种，通常使用盒装或者卷装。
包装过程中要注意保护产品的安全和完整性，防止在运输过程中产生损坏。
COB工艺流程及应用优缺点
COB工艺流程及应用优缺点COB（Chip On Board）工艺是一种将芯片直接焊接在基板上的封装工艺。
相比于传统的SMD（Surface Mount Device）封装工艺，COB工艺具有独特的优点和缺点。
1.准备工作：选择合适的芯片和基板，清洗基板表面，确保其干净和平整。
2.焊接芯片：将芯片通过焊接设备精确地放置在基板上，使用导电胶水或焊锡粘着芯片和基板。
3.导线连接：使用导线将芯片的引脚与基板上的金属线连接，通常使用焊线或发现线。
4.封装：将芯片和导线加上封装层，通常使用环氧树脂封装，以提供机械保护和电气隔离。
5.测试：进行完全焊接的产品的测试，以确保其正常工作和质量。
1.大功率和高亮度：通过COB工艺封装的芯片可以实现更高的功率和亮度，因为芯片直接焊接在基板上，散热效果更好。
2.尺寸小：COB工艺可以实现更紧凑的封装，因为直接焊接芯片比传统的SMD封装更节省空间。
3.可靠性高：COB工艺减少了组装过程中的一些关键环节，如焊接接口等，所以芯片与基板之间的电气连接更可靠，降低了故障率。
4.良好的散热性能：由于芯片直接接触到基板，所以热量能更快地通过基板散热，提高了封装的散热性能。
然而，COB工艺也存在一些缺点：1.成本较高：COB工艺要求较高的技术和设备投资，导致其成本较高。
2.光角度受限：由于芯片直接与基板接触，所以光的发射角度受到一定限制，不适合一些应用中需要广角度光线的场合。
3.维修困难：一旦芯片出现故障，修复和更换芯片比较困难，需要专业设备和技术支持。
综上所述，COB工艺在一些特定的应用中具有明显的优势，如大功率和高亮度的LED照明等。
然而，由于其成本和一些限制条件，COB工艺仍然有一定的局限性，在选择封装工艺时需要权衡各种因素。
cob封装工艺流程
cob封装工艺流程COB封装工艺流程（Chip on Board Packaging Process）COB封装技术是一种将芯片直接封装在基板上的高密度封装技术。
其具有封装性能好、体积小、可靠性高等优点，广泛应用于LED照明、传感器、电子产品等领域。
下面将详细介绍COB封装工艺流程。
1. 基板准备：选用高导热性能、低光散射率的基板作为底部，如铝基板、铜基板等。
对基板进行清洁处理，确保无尘、无油污、无氧化物等。
然后将基板进行机械打磨，提高表面粗糙度，增加与芯片的黏附力。
2. 芯片去膜及粘贴：将芯片进行去膜处理，去除掉芯片背面的封装材料，以免影响封装后的散热。
然后，使用导热胶或导热膜将芯片粘贴在基板上，并进行压合，确保芯片与基板之间有良好的热导通道。
3. 绑线：将导线焊接在芯片上的金属引脚上，形成电路连接。
绑线可以使用金线、铜线等材料，并使用微焊或超声波焊接技术进行焊接。
绑线需要小心操作，确保焊接质量良好，避免短路或断路等问题。
4. 封胶：使用环氧树脂或硅胶等封装材料将芯片和绑线密封起来，提高封装的可靠性和耐久性。
封胶需要注意控制好胶体的黏度和硬度，以确保胶体的均匀性和粘合性。
封胶后，进行硬化处理，使胶体牢固固定。
5. 电气测试：对已封装的芯片进行电气特性测试，检测芯片的正常工作情况和性能参数。
测试项目包括电流、电压、功率、工作温度等。
通过电气测试，可以及时发现和排除封装过程中的缺陷和问题。
6. 光学测试：对COB封装后的芯片进行光学特性测试，评估LED亮度、发光效率、色温、色坐标等参数。
光学测试可以通过光功率计、光谱仪、色温计等设备进行。
优质的光学性能是COB封装的重要指标之一。
7. 散热处理：COB封装后的芯片需要进行散热处理，以保证其正常工作温度。
常见的散热处理方法包括散热片安装、散热背板安装等。
散热处理需要注意散热材料的选择和安装方式，以提高散热效果。
8. 包装和出厂检验：对COB封装后的芯片进行包装，常用的包装方式有盒式包装、卷式包装等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED 板上芯片(Chip On Board,COB)封装流程首先是正在基底表面用导热环氧树脂(一般用掺银颗粒的环氧树脂)覆盖硅片安放点，然后将硅片间接安放正在基底表面，热处理至硅片牢固地固定正在基底为行，随后再用丝焊的方法正在硅片和基底之间间接建立电气连接。
其封拆流程如下：
第一步：扩晶采用扩驰机将厂商提供的零驰LED 晶片薄膜均匀扩驰，使附灭正在薄膜表面紧密陈列的LED 晶粒拉开，便于刺晶。
第二步：背胶将扩好晶的扩晶环放正在未刮好银浆层的背胶机面上，背上银浆。
点银浆。
适用于散拆LED 芯片。
采用点胶机将适量的银浆点正在PCB 印刷线路板上。
第三步：放入刺晶架将备好银浆的扩晶环放入刺晶架外，由操做员正在显微镜下将LED 晶片用刺晶笔刺正在PCB 印刷线路板上。
第四步：放入热循环烘箱将刺好晶的PCB 印刷线路板放入热循环烘箱外恒温静放一段时间，待银浆固化后取出(不可久放，不然LED 芯片镀层会烤黄，即氧化，给邦定形成困难)。
如果无LED 芯片邦定，则需要以上几个步骤; 如果只要IC 芯片邦定则取消以上步骤。
第五步：粘芯片用点胶机正在PCB 印刷线路板的IC 位放上适量的红胶(或黑胶)，再用防静电设备(实空吸笔或女) 将IC 裸片准确放正在红胶或黑胶上。
第六步：烘干将粘好裸片放入热循环烘箱外放正在大平面加热板上恒温静放一段时间，也能够天然固化(时间较长)。
第七步：邦定(打线) 采用铝丝焊线机将晶片(LED 晶粒或IC 芯片)取PCB 板上对当的焊盘铝丝进行桥接，即COB 的内引线焊接。
第八步：前测使用公用检测工具(按不同用途的COB 无不同的设备，简单的就是高精密度稳压电流)检测COB 板，将不合格的板女沉新返修。
第九步：点胶采用点胶机将调配好的AB 胶适量地点到邦定好的LED 晶粒上，IC 则用黑胶封拆，然后根据客户要求进行外观封拆。
第十步：固化将封好胶的PCB 印刷线路板放入热循环烘箱外恒温静放，根据要求可设定不同的烘干时间。
第十一步：后测将封拆好的PCB 印刷线路板再用公用的检测工具进行电气性能测试，区分好坏劣劣。
随着科技的进步，封装有铝基板COB 封装、COB 陶瓷COB 封装、铝基板MCOB 封装等形式。
