给水管道工程球墨铸铁管安装施工方案
球墨铸铁管)给水管道工程施工设计方案
球墨铸铁管)给水管道工程施工设计方案一、工程概述：本工程是指对地区供水系统进行改造和扩建工程，采用球墨铸铁管作为给水管道的材料。
工程总长度约为XXX公里，涉及到市区和农村供水，总投资约为XXX万元。
二、工程设计要求：1.技术指标：符合国家相关标准和规范的要求，确保给水管道的安全、可靠、耐久、经济。
2.布置原则：合理布置管道线路，优化供水网络，确保供水的质量和稳定性。
3.施工工艺：采用现代化的施工工艺，保证工程质量和进度。
三、设计方案：1.管道选材：本工程采用球墨铸铁管作为给水管道的材料。
球墨铸铁管具有耐腐蚀、高强度、耐压性能好等特点，在给水工程中广泛应用。
2.管道布置：根据供水网络设计要求，合理布置管道线路。
根据地形地貌、交通道路等因素，尽量减少管道的转弯和绕行，并合理安排排水管道和水阀等附属设施。
3.管道直径：根据供水的需求和计算结果，确定不同管段的直径。
在主干管道上采用较大直径的管道，以提高供水效率，同时在次干管道和支线上适当减小直径。
4.管道连接：采用球墨铸铁管的法兰连接方式，确保管道之间的连接牢固、密封。
根据实际情况，可以采用管道连接件（弯头、三通、四通等）来满足布置要求。
5.管道施工：采用先开挖、后敷设的施工工艺，确保管道的稳定性和安全性。
在敷设过程中，要注意管道的高差、坡度和水平度，以保证供水的顺畅。
6.管道保护：采取必要的措施，确保管道的正常运行。
对于交通道路下的管道，采取防撞措施；对于特殊区域的管道（如山区）、特殊地质环境（如软土地区），采取加固措施。
7.管道检测：在施工完成后，进行管道的透水检测和压力测试，确保管道的质量达标。
四、工程预算：根据工程设计方案，编制详细的工程预算，包括人工费用、材料费用、机械费用和其他费用等。
预算要尽量准确，确保资金的有效利用。
五、施工进度计划：根据工程的总长度和施工工艺情况，编制详细的施工进度计划，确保工程按时完成。
同时，在进度计划中要考虑到不同工程段的特殊情况，如山区施工、季节变化等。
球墨铸铁管给排水施工方案
球墨铸铁管给排水施工方案一、施工前准备工作1.组织施工人员：根据工程规模和施工进度，合理调配人力资源。
2.准备材料设备：球墨铸铁管、管件、支架、法兰、密封垫片等，并检查其质量是否符合要求。
3.绘制施工图纸：根据实际情况和设计要求，绘制出给排水系统的布置图纸，并进行详细标注。
4.制定施工计划：根据施工进度，合理安排施工工序和时间。
二、施工工序及注意事项1.埋设管道：根据施工图纸，确定管道的埋设位置和高程。
首先要在地面上标出管道的中心线，然后进行挖沟和填充基底，确保管道的稳定性。
在埋设过程中，要注意管道与其他设施的交叉或受力情况，避免损坏管道。
2.安装支架：根据设计要求，选择合适的支架材料和型号，安装在管道上方。
支架的间距一般为2-3m，支架的长度应适当，以保证管道的平稳。
注意事项：支架的安装要有一定倾斜度，确保管道正常排水，并要经过验收。
3.安装管道：安装球墨铸铁管之前，要进行弯管、切管、接口处理等预制工作。
球墨铸铁管的连接方式有橡胶圈连接和法兰连接两种。
橡胶圈连接需要在管壁涂抹润滑剂，确保橡胶圈的密封性；法兰连接需要使用螺栓和垫片进行紧固。
注意事项：-管道的安装要保持一定的斜度，以保证排水畅通，一般为1:50-1:100。
-安装过程中要注意管道的方向和型号，防止出现安装错误。
-管道的连接要紧密，无裂缝和漏水情况。
4.安装管件：根据设计要求，在管道中安装弯头、三通、四通等管件。
安装的顺序应当根据施工要求和实际情况进行。
注意事项：-管件的连接要牢固、密封，不得出现漏水情况。
-安装过程中要注意管道的方向和倾斜度，保证水流方向和排空畅通。
5.其他工序：根据实际需要，可以进行管道的涂刷、喷涂防腐等处理，以提高管道的使用寿命和防腐能力。
三、施工验收1.施工完成后，要进行验收工作。
验收内容包括管道安装质量、连接质量、倾斜度和防水性能等方面。
2.对于存在问题的地方，要及时进行整改，并通过复检合格后方能交付使用。
球墨铸铁管给排水施工方案
球墨铸铁管给排水施工方案一、项目背景给排水系统是建筑物中重要的部分，对于建筑物的正常使用和人们的生活质量具有重要影响。
球墨铸铁管是一种常用的给排水管材，具有耐腐蚀、耐高温、耐压力、密封性好等特点，因此被广泛应用于建筑物的给排水系统中。
二、工程概况本项目大型住宅小区的给排水系统施工，总用地面积约为5000平方米，包括住宅楼、商业楼、停车场等建筑。
给排水系统包括供水系统和污水排放系统，其中使用球墨铸铁管的工程范围包括供水管道、污水管道、雨水管道和检查井。
三、施工方案1.方案选择鉴于项目规模较大且球墨铸铁管具有优良的性能，施工方案选择使用球墨铸铁管作为给排水系统的主要管材。
同时根据规划设计，将球墨铸铁管分为供水管道、污水管道、雨水管道和检查井等部分进行施工。
2.施工流程（1）供水管道的施工流程：①确定供水管道走向和布置方式；②开挖供水管道沟槽，并保证沟槽底部平整；③安装球墨铸铁管，并按照设计要求连接管件；④进行管道试压，确保无渗漏；⑤填充挖土，回填管沟；⑥进行供水管道的终验。
（2）污水管道的施工流程：①确定污水管道走向和布置方式；②开挖污水管道沟槽，并保证沟槽底部平整；③安装球墨铸铁管，并按照设计要求连接管件；④进行管道试压，确保无渗漏；⑤填充挖土，回填管沟；⑥进行污水管道的终验。
（3）雨水管道的施工流程：①确定雨水管道走向和布置方式；②开挖雨水管道沟槽，并保证沟槽底部平整；③安装球墨铸铁管，并按照设计要求连接管件；④进行管道试压，确保无渗漏；⑤填充挖土，回填管沟；⑥进行雨水管道的终验。
（4）检查井的施工流程：①确定检查井的位置和规格；②开挖检查井沟槽，并保证沟槽底部平整；③安装球墨铸铁管和相关管件；④进行管道试压，确保无渗漏；⑤填充挖土，回填管沟；⑥进行检查井的终验。
3.施工要点（1）开挖沟槽时，应保持底部平整，以确保球墨铸铁管的连接牢固和密封性良好。
（2）安装球墨铸铁管时，应注意管道的连接和定位，确保连接紧密、无松动。
球墨铸铁给水管施工方案
球墨铸铁管安装（胶圈接口）主要是室外埋地消防管(DN150mm)o球墨铸铁给水管施工方法（胶接口） 球墨铸铁管安装（胶圈接口）的工艺流程6. 1. 2. 1沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。
（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
a.槽帮坡度的确定:槽深h〈3.0米时，槽帮坡度i为1： 0. 33；b.槽底工作面的确定:管道一侧工作面宽度情况详见下表:c.沟槽断面形式（见下图）沟槽开挖断面(3)开挖方法a. 土方开挖采用机械开挖，槽底预留20cm由人工清底。
开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物(现况管缆)的地段由人工开挖，严禁破坏。
b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。
回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。
d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。
如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
6. 1.2.2 下管在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
6. 1.2.3清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
6.L2.4清理胶圈，上胶将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。
胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。

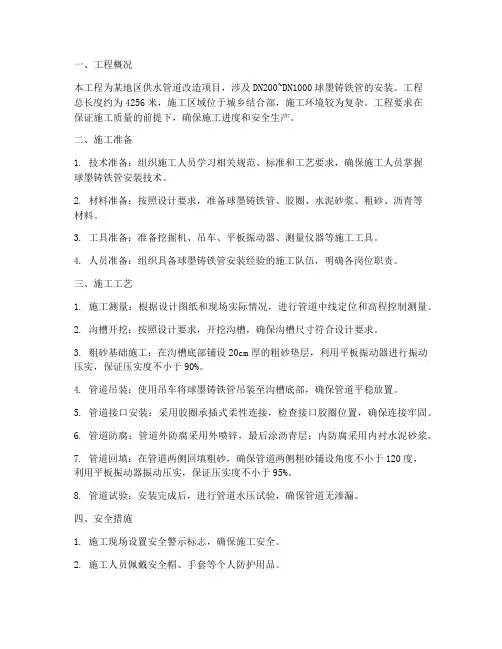

球墨铸铁管工程施工方案
一、工程概况本工程为某地区供水管道改造项目，涉及DN200~DN1000球墨铸铁管的安装。
工程总长度约为4256米，施工区域位于城乡结合部，施工环境较为复杂。
工程要求在保证施工质量的前提下，确保施工进度和安全生产。
二、施工准备1. 技术准备：组织施工人员学习相关规范、标准和工艺要求，确保施工人员掌握球墨铸铁管安装技术。
2. 材料准备：按照设计要求，准备球墨铸铁管、胶圈、水泥砂浆、粗砂、沥青等材料。
3. 工具准备：准备挖掘机、吊车、平板振动器、测量仪器等施工工具。
4. 人员准备：组织具备球墨铸铁管安装经验的施工队伍，明确各岗位职责。
三、施工工艺1. 施工测量：根据设计图纸和现场实际情况，进行管道中线定位和高程控制测量。
2. 沟槽开挖：按照设计要求，开挖沟槽，确保沟槽尺寸符合设计要求。
3. 粗砂基础施工：在沟槽底部铺设20cm厚的粗砂垫层，利用平板振动器进行振动压实，保证压实度不小于90%。
4. 管道吊装：使用吊车将球墨铸铁管吊装至沟槽底部，确保管道平稳放置。
5. 管道接口安装：采用胶圈承插式柔性连接，检查接口胶圈位置，确保连接牢固。
6. 管道防腐：管道外防腐采用外喷锌，最后涂沥青层；内防腐采用内衬水泥砂浆。
7. 管道回填：在管道两侧回填粗砂，确保管道两侧粗砂铺设角度不小于120度，利用平板振动器振动压实，保证压实度不小于95%。
8. 管道试验：安装完成后，进行管道水压试验，确保管道无渗漏。
四、安全措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员佩戴安全帽、手套等个人防护用品。
3. 施工车辆遵守交通规则，确保交通安全。
4. 施工过程中，加强对施工现场的巡查，发现安全隐患及时整改。
5. 定期对施工人员进行安全教育培训，提高安全意识。
五、施工进度计划根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
六、质量保证措施1. 严格按照施工规范和工艺要求进行施工，确保施工质量。
2. 对施工过程中的关键工序进行检验，确保质量合格。
球墨铸铁管给排水施工方案
球墨铸铁管给排水施工方案1. 简介球墨铸铁管作为一种优质的给排水管材料，具有优异的耐腐蚀性能和较高的强度，适用于建筑物的给排水系统。
本文将介绍球墨铸铁管在给排水工程中的施工方案。
2. 施工前准备在进行球墨铸铁管给排水施工前，需要进行以下准备工作： - 管道设计方案的确认 - 确定施工路线和施工顺序 - 准备施工所需的材料和工具 - 确保施工人员具备相关资质和技能3. 施工流程3.1 施工过程1.开挖：根据设计方案确定开挖的深度和宽度，确保管道的安装空间。
2.铺设基底：在开挖好的坑底铺设一层砂浆或碎石作为基底，确保管道的稳固支撑。
3.安装管道：根据设计要求将球墨铸铁管依次安装在基底上，注意管道的连接方式和施工顺序。
4.联接管道：使用专用的球墨铸铁管接头将管道连接起来，确保连接牢固。
5.进行检测：在施工完成后进行管道的水压测试和泄漏检测，确保管道安全可靠。
6.回填：在管道安装完成后，对坑道进行回填，填平表面并压实。
3.2 施工注意事项•确保管道的安装位置和连接方式符合设计要求。
•管道的安装过程中要注意管道的平整度和垂直度，避免出现过大的偏差。
•进行管道连接时，使用专用工具和接头，确保连接的牢固性。
•在进行压力测试时，采取适当的压力，避免对管道造成损坏。
4. 施工质量控制为确保施工质量，需要进行以下质量控制措施： - 完善的验收制度：对施工过程中的各个环节进行验收，确保符合相关标准要求。
- 管道连接质量检测：对管道连接处进行定期检测，确保连接牢固。
- 施工记录保存：及时记录施工过程中的关键信息和数据，为后期维护和管理提供参考。
5. 施工安全措施在进行球墨铸铁管给排水施工过程中，需要注意以下安全措施： - 施工人员需佩戴相应的安全防护装备，如安全帽、手套等。
- 施工现场要设置警示标志，确保施工现场的安全通畅。
- 对施工现场施行严格的管理制度，避免发生事故。
- 关注天气情况，避免恶劣天气下进行施工操作。
供水项目球墨铸铁管施工方案
供水项目球墨铸铁管施工方案一、引言在供水工程中，球墨铸铁管具有良好的耐腐蚀性、高强度和耐压性能，因此在供水管道的选择和施工中被广泛采用。
本文将针对供水项目中球墨铸铁管的施工方案进行详细介绍，包括施工准备、施工工序、质量控制等方面的内容，以确保施工进度和质量的有效管理。
二、施工前准备1. 材料准备•确保球墨铸铁管、管件和附件符合相关标准要求；•检查管道材料的数量和规格，确保与设计要求一致；•对管道材料进行保护，避免受到污染和损坏。
2. 施工人员培训•对参与施工的人员进行相关技术培训，包括安全操作规程和管道安装要求；•指定负责人员负责施工过程的协调和管理，确保施工顺利进行。
3. 施工方案制定•制定详细的施工方案，包括工程进度计划、施工工序和质量控制计划；•确定施工现场的布置和安全措施，保证施工安全和环境保护。
三、施工工序1. 管道铺设•根据设计要求和施工方案进行地面开挖和管道铺设；•确保管道沟槽的坡度和平整度符合要求，安装支架和固定设备。
2. 管道连接•进行球墨铸铁管和管件的连接，采用焊接、法兰连接等方式；•检查连接部位的密封性和牢固度，确保管道连接质量。
3. 管道保护•对管道进行防腐处理，确保管道的耐腐蚀性；•设置防护层和警示标志，防止管道受到外部损坏。
四、质量控制1. 施工过程监控•对施工过程进行定期检查和监控，及时发现和处理施工中的质量问题；•确保施工人员严格按照施工标准和规范进行操作，提高施工质量。
2. 环境保护•采取有效措施避免环境污染和损害，保护施工现场周边的生态环境；•合理利用资源，减少施工过程中的能源消耗和废弃物排放。
五、总结本文就供水项目中球墨铸铁管的施工方案进行了详细介绍，包括施工前准备、施工工序和质量控制等方面的内容。
通过严格遵守施工规范和标准，合理安排施工流程，可以提高施工质量，确保供水工程的安全运行和可靠性。
希望本文对相关专业人员在球墨铸铁管施工中提供一定的指导和参考。
球墨铸铁管给水管道施工方案
球墨铸铁管给水管道施工方案一、施工前的准备工作1.按照设计要求制定施工方案，明确施工工序及施工流程。
2.准备施工场地，清理场地内的垃圾杂物，确保施工区域整洁。
3.准备好所需的施工设备、工具和材料，如挖掘机、吊车、焊接设备、管材、管件、电缆等。
4.摸清地下管线走向和埋深，标明位置，避免损坏已有的管线。
5.聘请资质合格的施工队伍，确保施工质量和安全。
二、施工工序及施工流程1.开挖工程1.1根据设计要求确定管道的埋深和坡度，采用挖掘机进行开挖。
1.2开挖的深度要保持一定的安全余量，避免管道暴露在地面上。
1.3开挖完毕后，清理好工地，防止泥土和杂物进入管道。
2.管道安装2.1根据设计要求，按照管道的走向和坡度进行安装，确保管道的顺畅通水。
2.2使用吊车等设备将球墨铸铁管和管件运至施工现场，并在地面上拼接预制的管道。
2.3使用合适的工具进行现场焊接，保证焊缝牢固，无渗漏。
2.4安装完毕后进行管道试水试压，确保管道质量合格，无渗漏现象。
3.防腐工程3.1给水管道球墨铸铁管需要进行防腐处理，以延长使用寿命。
3.2选择合适的防腐涂料进行施工，确保涂料覆盖均匀，达到防腐效果。
3.3涂料施工完毕后，进行质量检查，并进行必要的修补和涂装。
4.探伤工程4.1聘请具备相应资质的探伤人员进行探伤，以检测球墨铸铁管是否存在缺陷。
4.2根据探伤结果，对存在缺陷的管材进行更换或修复。
5.固定和保护工程5.1安装完毕的球墨铸铁管需要进行固定和保护，防止外力扰动和损坏。
5.2使用专用的支架和支撑装置进行固定，确保管道稳定可靠。
5.3对球墨铸铁管进行涂装防锈处理，以防止外部环境对管材的侵蚀。
6.管道接口处理6.1管线的接口需要进行密封处理，以避免漏水。
6.2采用合适的材料进行管道接口的密封处理，如橡胶垫片、密封胶等。
7.管道验收7.1施工完毕后，进行管道的验收工作，确保管道质量符合设计要求。
7.2管道验收包括外观检查、压力测试、水质检测等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给水管道工程球墨铸铁管安装施工方案
管材、管件规格、质量符合设计要求，并具有出厂合格证明文件。
接口材料质量应符合现行国家标准和设计要求。
球墨铸铁管及管件的外观应符合下列规定：管及管件表
面不得有裂纹，不得有妨碍使用的凹凸不平的缺陷。
采用橡
胶圈柔性接口的球墨铸铁管，承口内和插口外工作面应光滑、轮廓清晰，不得有影响接口密封性的缺陷。
管材和管件的尺寸公差应符合现行国家产品标准的规定，并丈量其长度、圆度。
球墨铸铁管施工工艺，球墨铸铁管安装方法施
工前，对管材、管件、橡胶圈等做一次外观检查，发现有问题的均不能使用。
安装程序为：清理承口插口一清理胶圈-上胶圈-下管
（排管）-在插口外表和胶圈上刷润滑剂-顶推管子使之插入承口T检杳。
安装要点：
①、清理管口：将承口内的所有杂物清除擦洗干净
②、清理胶圈、上胶圈：将胶圈上的粘着物清擦干净，把胶
圈弯为“梅花形”或“ 8”字形装入承口槽内，并用手沿整个胶圈按压一遍，或用橡皮锤砸实，确保胶圈各个部分不翘不扭，均匀地卡在槽内。
③、在插口外表面和胶圈上涂刷润滑剂：将润滑剂均匀
地涂刷在承口安装好的胶圈内表面、在插口外表面涂刷润滑剂时要将插口线以外的插口部位全部刷匀。
④、下管：应按下管的要求将管子下到槽底，通常采用
人工下管法或机械下管法。
⑤、安装机具设备：将准备好的机具设备安装到位，安
装时注意不要将已清理的管子部位再次污染。
⑥、顶推管子使之插入承口：在安装时，为了将插口插
入承口内较为省力、顺利。
首先将插口放入承口内且插口压到承口内的胶圈上，接好钢丝绳和倒链，拉紧倒链；直到插口插入承口全部到位，承口与插口之间应留2mm左右的间隙，并保证承口四周外沿至胶圈的距离一致。
安装过程中，定管、动管轴心线要在一条直线上，否则容易将胶圈顶出，影响安装的质量和速度。
管道安装要平，管子之间应成直线，遇有倾斜角时，要小心。
将连接管道的接口对准承口，若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。
橡胶圈润滑油宜用植物油；寒冷的冬季，橡胶圈可用热水预热，以减少硬度，迅速安装。
