DBT-127型电动勃氏透气比表面积仪
试验室仪器操作规程

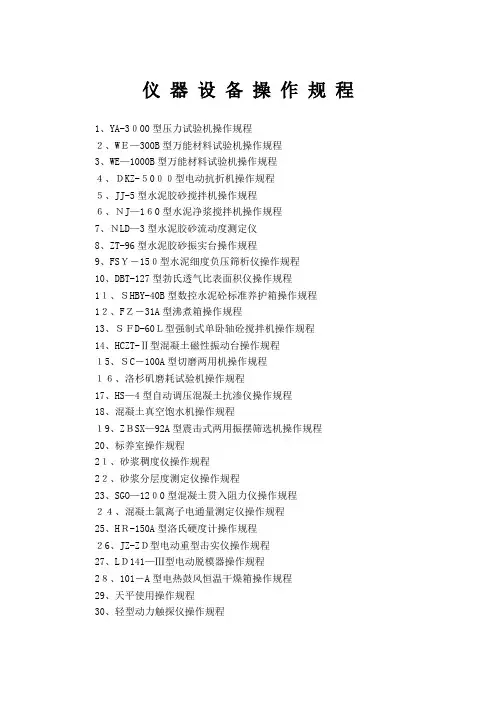

仪器设备操作规程1、YA-3０00型压力试验机操作规程２、WＥ—300B型万能材料试验机操作规程3、WE—1000B型万能材料试验机操作规程４、ＤKZ-５0００型电动抗折机操作规程５、JJ-5型水泥胶砂搅拌机操作规程６、ＮJ—1６0型水泥净浆搅拌机操作规程7、ＮLD—3型水泥胶砂流动度测定仪8、ZT-96型水泥胶砂振实台操作规程9、FSＹ－15０型水泥细度负压筛析仪操作规程10、DBT-127型勃氏透气比表面积仪操作规程1１、ＳHBY-40B型数控水泥砼标准养护箱操作规程1２、FＺ－31A型沸煮箱操作规程13、ＳＦD-60Ｌ型强制式单卧轴砼搅拌机操作规程14、HCZT-Ⅱ型混凝土磁性振动台操作规程１5、ＳC－100A型切磨两用机操作规程１６、洛杉矶磨耗试验机操作规程17、HS—4型自动调压混凝土抗渗仪操作规程18、混凝土真空饱水机操作规程１9、ZＢSX—92A型震击式两用振摆筛选机操作规程20、标养室操作规程2１、砂浆稠度仪操作规程2２、砂浆分层度测定仪操作规程23、SGO—12０0型混凝土贯入阻力仪操作规程２４、混凝土氯离子电通量测定仪操作规程25、HＲ-150A型洛氏硬度计操作规程２6、JZ-ZＤ型电动重型击实仪操作规程27、LＤ141—Ⅲ型电动脱模器操作规程2８、101－A型电热鼓风恒温干燥箱操作规程29、天平使用操作规程30、轻型动力触探仪操作规程ＹA—3000型压力试验机操作规程一、连接试验机的电源，按下试验机电源按钮,打开数显仪开关，检查并输入试件自然状态数显仪上的参数。
二、按下油泵启动按钮,将试验机先预热5分钟。
三、关闭回油阀,打开送油阀，并注意观察看压力机活塞，控制送油阀使其缓慢上升,压力机活塞上升５—10mm后,关闭送油阀,四、按下压力机控制柜数字显示器上的“清零”键。
五、将试块放在压力板中心，使其侧面受压,表面充分与压力板接触。
六、按试验要求的加荷速度,缓慢的拧开送油阀，匀速加荷，并记录过程中需要的数据,直至达到破坏.七、关闭送油阀,打开回油阀，使其充分回油。
DBT-127型勃氏透气比表面积仪操作规程
勃氏透气比表面积仪操作规程
1、将透气圆管上口用橡皮塞塞紧，用抽气装置从压力计另一端抽气，检查装置是否漏气；
2、确定水泥空隙率，PⅠ、PⅡ空隙率采用0.500±0.005，其他水泥及粉料的空隙率选用0.530±0.005；
3、根据公式 m=ρv(1-ε)确定试样质量，按要求制备试样层；
4、将制备好的试样透气圆管下锥面涂一层凡士林，然后把它插入压力计顶端锥形磨口处，旋转两圈，保证连接紧密不至漏气，并不得振动试料层；
5、按设置键调整光标至P显示器处输入所检水泥密度，开动启动键，微型电磁泵开始抽气；
6、仪表自动记录压力计内液体凹月面从第一刻度线降至第二刻度线的秒数，然后仪表自动显示所检水泥比表面积读数；
7、试验结束后将圆筒及穿孔板擦净，对仪器经擦试，保持清洁。
透气法比表面积仪检定规程
透气法比表面积仪检定规程1 目的1.1本规程适用于新制造、使用中以及检修后的透气法比表面积测定仪（以下简称勃氏仪）的检定。
1.2勃氏仪是用于按GB8074《水泥比表面积测定方法（勃氏法）》测定水泥比表面积的专用仪器，勃氏仪主要由透气圆筒、压力计及抽气装置等三部分组成，它是根据常压下透过一定厚度的水泥层所受的阻力来测定水泥的比表面积。
2 技术要求2.1 勃氏仪应带有铭牌（铭牌内容包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证和说明书。
2.2 整机的油漆面应平整、光亮、均匀和色调一致。
2.3 透气圆筒内径φ12.7005.0+mm，高55mm±10mm。
mm，厚度1.0mm±0.1mm，在其面上均匀分布35个2.4 穿孔板直径φ12.70005-.0直径为φ1mm的小孔。
2.5 捣器是捣体和支持环连在一起的总体形状像“T”字。
捣体直径φmm，侧面有一个扁平槽，宽度3.0mm±0.3mm。
捣器的顶部有一个支持12.700-02.0环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器底面与穿孔板之间的距离为15.0mm±0.5mm。
2.6 压力计：U形其中一臂的顶端有锥形磨口（19/38标准阴锥），在连接透气圆筒的一臂上刻有上下三条环形线，见GB8074-2008《水泥比表面积测定方法（勃氏法）》图1。
3 检定条件和检定用标准器具3.1 勃氏仪应保持保持清洁，应在干燥无腐蚀性气体室内进行检定。
3.2 深度游标卡尺：量程200mm，分度值0.02mm。
3.3 天平：量程100g，分度值0.1g。
3.4 分析天平：量程100g，分度值0.1g。
3.5 秒表：量程15min，分度值0.1s。
3.6 水银：分析纯。
3.7 水泥细度比表面积标准粉，二级。
3.8 烘干箱：室温0～200℃。
3.9 中速、定量φ12.7mm专用滤纸。
4 检定项目和检定方法4.1 本规程第2.1、2.2条用目测法检查。
球团基本的测试方法
1.3原料物理性能检测及造球方法1.3.1 铁精矿的粒度组成铁精矿的粒度分析采用湿法测定方法。
每次的试样量为200g ，先用320目（0.045mm ）的筛子进行水筛，筛上物烘干称重后，再将筛上物用200目（0.074mm ）筛子进行水筛，筛上物烘干称重后，称出各粒级的质量，计算各粒级的百分含量。
1.3.2 铁精矿的成球性能最大分子水：测定细粒矿物最大分子水的方法采用压滤法。
压滤法是用机械压力将试样中的重力水与毛细水压出，并用滤纸吸收。
这样，保留在试样中的水，就是最大分子水。
试验设备：Ф60×100mm 的压模一套，压力机一台，烘箱一台。
试验步骤：①取准备好的造球原料0.5kg ，盛于盘，加水润湿至饱和状态，静置2h ，使颗粒表面得以充分湿润。
②将下压塞放入压模中，并将20直径为60mm 的滤纸放于下压塞上，将已准备好的试样放在压模的滤纸上铺平，其量为试样受压后，厚度不超过2mm 为宜。
③在试样上加20滤纸，再放上上压塞。
将装有试样的压模放在液压机上，以65.5kg/cm 2的压力，加压5min ，压后取出试样称重得G 1。
然后将试样于110±5℃温度下烘干至恒重得G 2。
计算方法：100121⨯-=G G G W 分 （1-1）式中：W 分——试样的最大分子水，%；G 1——试样加压后的质量，g ；G 2——试样干燥后的质量，g 。
平行试验进行三次，其测定误差不超过0.5%，所测试样的最大分子水取三次试验的平均值。
最大毛细水： 最大毛细水的测定方法有直接测定的重量法、间接测定的毛细管计法和容量法，与重量法相比，容量法操作简单，便于观察毛细水的上升速度，其测定结果具有足够的准确性。
所以本试验采用容量法。
试验设备：容量法最大毛细水测定仪一台。
试验步骤：①在装料器和筛板上涂一薄层石蜡，将筛板放进装料器中，在筛板上铺两层滤纸。
然后将干的试样（100g ）以松散状态装入装料器中（记下料高H 及料重），并使料面平整。
高性能助磨剂在S95矿渣微粉中的应用与研究

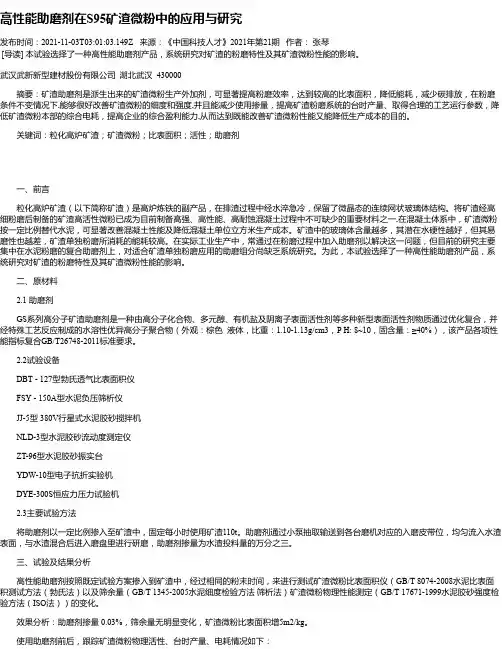

高性能助磨剂在S95矿渣微粉中的应用与研究发布时间：2021-11-03T03:01:03.149Z 来源：《中国科技人才》2021年第21期作者：张琴[导读] 本试验选择了一种高性能助磨剂产品，系统研究对矿渣的粉磨特性及其矿渣微粉性能的影响。
武汉武新新型建材股份有限公司湖北武汉 430000摘要：矿渣助磨剂是派生出来的矿渣微粉生产外加剂，可显著提高粉磨效率，达到较高的比表面积，降低能耗，减少碳排放，在粉磨条件不变情况下,能够很好改善矿渣微粉的细度和强度,并且能减少使用掺量，提高矿渣粉磨系统的台时产量、取得合理的工艺运行参数，降低矿渣微粉本部的综合电耗，提高企业的综合盈利能力,从而达到既能改善矿渣微粉性能又能降低生产成本的目的。
关键词：粒化高炉矿渣；矿渣微粉；比表面积；活性；助磨剂一、前言粒化高炉矿渣（以下简称矿渣）是高炉炼铁的副产品，在排渣过程中经水淬急冷，保留了微晶态的连续网状玻璃体结构。
将矿渣经高细粉磨后制备的矿渣高活性微粉已成为目前制备高强、高性能、高耐蚀混凝土过程中不可缺少的重要材料之一,在混凝土体系中，矿渣微粉按一定比例替代水泥，可显著改善混凝土性能及降低混凝土单位立方米生产成本。
矿渣中的玻璃体含量越多，其潜在水硬性越好，但其易磨性也越差，矿渣单独粉磨所消耗的能耗较高。
在实际工业生产中，常通过在粉磨过程中加入助磨剂以解决这一问题，但目前的研究主要集中在水泥粉磨的复合助磨剂上，对适合矿渣单独粉磨应用的助磨组分尚缺乏系统研究。
为此，本试验选择了一种高性能助磨剂产品，系统研究对矿渣的粉磨特性及其矿渣微粉性能的影响。
二、原材料2.1 助磨剂GS系列高分子矿渣助磨剂是一种由高分子化合物、多元醇、有机盐及阴离子表面活性剂等多种新型表面活性剂物质通过优化复合，并经特殊工艺反应制成的水溶性优异高分子聚合物（外观：棕色液体，比重：1.10-1.13g/cm3，P H: 8~10，固含量：≥40%），该产品各项性能指标复合GB/T26748-2011标准要求。
水资源调查实习报告
水资源调查实习报告篇一：水资源调查实训报告合理开发，科学管理——清水江水资源开发利用的调查报告清水江，从黔南都匀流入，至麻江瓮城河渡口上游1.5公里海拔649.5米处入黔东南州境。
至卡乌断丹寨、麻江县界，经下司，过州府凯里城东称龙头河，至旁海岔河口左汇重安江称清水江。
出旁海过两河沿黄平、台江县界，至平寨至干南闷断施秉、台江县界入台江。
在巴拉河（地名）右纳小江河（又名巴拉河），经獭猫塘至老虎跳断台江、剑河县界入剑河，穿县城至革东河口右汇南哨河，至锦屏瑶光河口右纳乌下江，至县城三江镇左纳小江（又名泸洞河），右汇亮江，到杨渡溪杨渡角入天柱界，至溪口村左纳鉴江，到瓮洞下金紫村鸡公塘海拔209米处出贵州流入湖南境，至托口纳渠水后称沅江。
其间，清水江在黔东南州境流经丹寨、麻江、凯里、黄平、施秉、台江、剑河、锦屏、天柱9县市，流域面积14800多平方公里，境内流程近500公里，河床天然落差812米清江两岸，群峰叠翠，风光旖旎，江水清澈，急缓有致，江中盛产鲤鱼、鲇鱼、青鱼、马口鱼等多种鱼类，尤以长吻鲍最为著名。
一、清水江水资源及开发利用现状据锦屏县水文站1941-1979年的测量记载，最枯年均流量180立方米/秒(1963年)，最高年流量454立方米/秒(1954年)，最大洪峰流量8400立方米/秒(1942年7月1)，最枯流量40.2立方米/秒(1961年1月30)，多年平均流量355立方米/秒。
水流量充足，沿江落差较大，蕴藏巨大的水电能源。
现清水江干流上已形成由三板溪水电站、挂治水电站和白市水电站（在建）组成的三级水电站。
三板溪水电站是黔东南州有史以来投资最多、规模最大的建设项目，是沅水干流继五强溪电站后的第二个百万级水电站。
电站坝型为混凝面板堆石坝，最大坝高185.5米，仅次于湖北水布垭电站，属200米级高坝，该坝高位居全国第二、世界第三。
该电站总装机容量100万千瓦，安装4台25万千瓦混流式水轮发电机组，年发电量24.28亿千瓦时，工程总投资61.5亿元，总工期5年，主体工程于XX年7月正式开工。
勃氏透气比表面积仪
勃氏透气比表面积仪
1. 将二片滤纸沿筒壁放入透气圆筒内，用一直径比透气圆筒略小的送板棒往下按直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银面与圆筒上口平齐，并保证在玻璃板和水银表面之间没有气泡或空洞存在，然后倒出水银，称重记录水银重量。
2. 从圆筒中取出一片滤纸，加入2.5~2.7克的标准粉再盖上一层滤纸用捣器压实，直到捣器的支承环与圆筒顶边接触为止。
再在圆筒上部空间加入水银，同上述方法使水银面与图筒上口平齐，再倒出水银称重，记录水银重量。
3. 把圆筒连接到压力计上，应保证连接严密，不漏气。
4. 开动抽气泵，打开活塞慢慢从U型管压力计一臂中抽出空气，可用止水夹调整气流量直到液面升到球型膨大部的下面，然后关闭活塞。
停止抽气，当压力计液体的凹月面到达第一条刻线时，开始计时，当液体凹月到达第二条刻线时，停止计时。
记录液体通过第一到第二条刻线时的秒数。
并记下试验时温度。
为避免由于视差引起的误差，观察时注意压力计刻度线，液体凹面与镜面影子重合。
某建筑检测公司申请检测项目和测试范围(参数)表
检测类别：见证取样检测第1页，共7页
检测类别：见证取样检测第2页，共7页
检测类别：见证取样检测第3页，共7页
检测类别：见证取样检测第4页，共7页
检测类别：见证取样检测第5页，共7页
检测类别：见证取样检测第6页，共7页
检测类别：见证取样检测第7页，共7页
检测类别：建筑门窗检测第1页，共1页
检测类别：建筑节能检测第1页，共3页
检测类别：建筑节能检测第2页，共3页
检测类别：建筑节能检测第3页，共3页
》
检测类别：市政道路工程检测第1页，共2页
检测类别：市政道路工程检测第2页，共2页
检测类别：主体结构工程现场检测第1页，共1页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DBT-127型电动勃氏透气比表面积仪
1．用途和原理
本仪器主要根据国家标准GB8074- 87水泥比表面积测定方法一勃氏法有关规定，并参照美国ASMTC204- 75透气改进制成。
基本原理是采用一定量的空气，透过具有一定空隙率和一定厚度的压实粉层时所受的阻力不同而进行测定的，它广泛应用于测定水泥、陶瓷、磨料、金属、煤炭、食品、火药等粉状物料的比表面积。
2．主要技术参数
2．1透气圆筒内腔直径Ф12．7+0．05mm
2．2透气圆筒内腔试料层高度15±0．5mm
2．3穿孔板孔数35
穿孔板孔径Ф1．0mm
穿孔板板厚1-0．10mm
2．4电磁泵工作电压周波220V 50HZ
2．5电磁泵功耗<15V
2．6仪器重量3．2Kg(连仪器箱总重6．5Kg)
2．7外形尺寸460mm×220mm×170mm
(连仪器箱外型为550mm×180mm×250mm)
3．结构
3．1仪器结构图：图(一) 电气原理图：图(二)
4．使用方法及操作步骤
本仪器的使用方法与操作步骤可参照GB8074—87水泥比表面积测定方法---勃氏法的有关规定进行，今摘录如下
4．1仪器的校正
4．1．1校准物料——使用比表面积接近2800cm2/g和4000cm2/g的标准物料对试验仪器进行校正。
标准物料在使用前应保持与室温相同。
4．1．2粉料层体积的测定．
测定粉料层的体积用下述水银排代法
a．将二片滤纸沿筒壁放入透气筒内，用推杆(附件一)的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P，。
，
b．从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。
13．钮子开关
12．指示灯
11．橡胶管接抽气泵
10．捣器
9．穿孔板
8．透气圆筒
7．压力计
6．旋塞
5．第一条刻线
4．记时开始刻线
3．记时终端刻线
2．水位刻线
1．仪器座
称重精确到0．05g
C．试料层占有的体积用下式计算：(精确到0．005cm3)
V=(P1一P2)／p水银(1)
式中：V——试料层体积(cm3)
P1——圆筒内未装料时，充满圆筒的水银质量(g)
P2——圆筒内装料后，充满圆筒的水银质量(g)
p水银一试验温度下水银的密度(g／cm3)(见表一)
试粉层体积的测定，至少应进行二次，每次应单独压实，．取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度，每隔—季度到半年应重新校正试料层体积。
注l：应制备坚实的水泥层，如太松或水泥层不到要求的体积时，应调整水泥的试用量。
4．2漏气检查
将透气圆筒上口用橡皮塞塞紧，把它接到压力机上用抽气泵，压力机一臀中抽出部份气体，然后关闭阀门，压力机中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。
4．3试样准备
4．3．1将110±5℃下烘干，冷却到室温的标准试样，倒入l00ml的密封瓶内用力摇动2min，将结块成团的试样振碎，使试样松散，静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉分布到整个试样中去。
4．3．2水泥试样，应先通过0．9mm的方孔筛，再在110±5℃下烘干，冷却至室温。
4．3．3确定试用量，校正试验用的标准试样重量和测定水泥的重量，应达到制备的试料层中空隙率为0．500±0．005计算式为：
W=ρV(1—ε)
式中：W——需要的试用量(g)
ρ——试样密度(g／cm3) 、
V——按4．1．2节测定的试料层体积(cm3)
ε——试料层空隙率(注2)
注2：空隙率是指试料层中孔的容积与试料层总的容积之比，一般水泥采用0．500±0．005。
如有些粉料按上式算出的试样量在圆筒的有效体积中容纳不下，或经捣实后，未能充满圆筒的有效体积，则允许适当地改变空隙率。
4．4试料层制备：将穿孔板放入透气圆筒的突缘上，带记号的一面向下，用推杆把一片滤纸(注3)送到穿孔板上，边缘压紧，称取按1．3．3节确定的水泥量，精确到0.0lg 倒入圆筒。
轻敲圆筒的边，使水泥层表面平坦，再放入一片滤纸，用捣器均匀捣实试料直至捣器的支持环紧紧接触圆筒顶边。
旋转二周，慢慢取出捣器，制备试样，应将透气圆筒插在筒座上进行操作。
。
注3：穿孔板上的滤纸，应与圆筒内径相同，边缘光滑的圆片，每次测定需用新的滤纸片，采用中密(中速定量分析滤纸)。
4．5透气试验
4．5．1把装有试料层的透气圆筒连接到压力计上，要保证紧密连接，不漏气(注4)，并不能再振动所制备的试料层。
4．5．2先关闭压力计臂上之旋塞，开动抽气泵(注5)，慢慢打开旋塞，平稳地从U 型管压力计一臂中抽出空气，直到液面升到最上面的一条刻线时关闭旋塞和气泵。
当压力计的液体的凹月面达到第二条刻线时开始计时，当液体的凹月面达第三条刻线时停止记时，记录液体通过第二、第三条刻线时的秒数并记下试验时温度(℃)。
注4：为避免漏气，可先在圆筒下锥面涂一薄层活塞油脂，然后把它插入压力 计顶端锥形磨口处，旋转二周。
注5：抽气泵负压的大小可调整橡胶管上管夹的松紧程度，管夹平时应拆下放在附件盒内，全保护橡胶管。
5．计算
5．1当被测物料的密度，试料层中空隙率与标准试样相同，试验时的温度相差≤3℃时，可按下式计算：
Ts
T Ss S =
如试验时温度相差大于±3℃时，则按下式计算： n
Ts ns T Ss S ••=
式中：S ——被测试样的比表面积(cm 2/g) Ss ——标准试样的比表面积(cm 2/g)
T ——被测试样试验时，压力计中液面降落测得的时间(s) Ts ——标准试样试验时，压力计中液面降落测得的时间(s) n ——被测试样，在试验温度下的空气粘度(Pa ．s) ns ——标准试样，在试验温度下的空气粘度(Pa ．s)
5．2如被测试样的试料层中空隙率与标准试样试料层中空隙率不同，试验时温差≤±3℃时，则采用下式计算：
3
3
)1()1(ε
εεε--=
Ts s T Ss S
若二者试验时温差大于±3℃时，则按下式计算：
n
Ts ns
s T Ss S )1()1(3εεε--=
式中：ε——被测试样试料层中的空隙率 s ε——标准试样试料层中的空隙率
5．3如被测试样的密度和空隙率与标准试样不同，试验时温度≤±3℃时，可采用下式计算：
ρ
εερεε3
3
)1()1(--=
Ts s S T Ss S
若二者试验时温度相差大于±3℃时，则采用下式计算：
n
Ts ns
s S T Ss S ρεερεε3
3)1()1(--=
式中：ρ——被测试样的密度(g ／errf)
ρs ——标准试样的密度(g ，cm3)
5．4水泥比表面积应由二次试验结果的平均值确定，如二次试验结果相差2％以上时，应重新试验，计算应精确到l0cm 2／g ，l0 cm 2／g 以下的数值按四舍五入计。
5．5以10cm 2/g 为单位算得的比表面积值换算为m 2／kg 为单位的比表面积值，需乘以系数0．10。
附表：表2、表3于后。
6．维护和保养：
6．1对仪器要经常擦拭，保持清洁，不用时应装入仪器箱内。
6．2压力计中液面应保持规定高度。
6．3试验结束后将圆桶及穿孔板擦净，放入附件盒内备用。
6．4-试验前应注意检查电磁泵是否运转正常，负压要事前调整防止误将液体吸入电磁泵内。
如已吸收液体，应将电磁泵空运转—段时间，待液体自然排净后再使用。
7．附件表
7．1胶 塞二只 7．2圆筒座—个 7．3推 杆一支 7．4穿孔板一块 7．5透气圆筒一只 7．6捣 器—个
7．7Ф 12．7滤纸片一袋
注：Ф12．7滤纸片可向中国建筑材料科学研究院水泥所邮购，每袋500片，价-格10
元，经手人李佩勤。
