电网线损的相关概念
地区电网线损分析及降损措施解析
地区电网线损分析及降损措施解析电网线损是指输电线路、变电设备等电力系统中由于电流通过、电子运动与材料内阻、介质和外界环境等因素相互作用，导致电能自输电端到用电端失去的部分。
电网线损是一个多方面、复杂的问题，涉及输电线路、变电设备、配电线路、用电现状、管理运行等各个方面。
电网线损率是反映电网线路损耗水平的一个重要指标，是评价电网综合效益的重要指标之一。
本文将对地区电网线损进行分析，并提出降损措施。
一、线损分析地区电网线损问题严重，主要表现在以下几个方面：（一）输电线路线损输电线路是电能从电源送达电负载的关键部分，输电线路的损耗主要来自于线路上电流通过时产生的热效应和感应效应两种机理。
输电线路线损率高的原因主要有以下几个方面：1.线路材质热损耗大，导线采用优质铜或铝线，优先选择裸导线。
当然，在某些极端的地形地貌条件下也可以采用绝缘导线，不过需要切实做好绝缘工作。
换而言之，如果线路材质选用不合适，则会造成线路损耗率的提高。
2.电压降低严重，电压的降低是导致线路线损率升高的因素之一。
如果负载过远，则导致线路电压下降，不但会影响电力质量，严重的话还会导致线路断电。
（二）变电设备线损变电设备线损是指变压器和其他高压设备在工作过程中因损耗能量而失去的电能量。
变电设备线损率高的原因主要有以下几个方面：1.铁心损耗较大，铁心是变压器内的核心部件，功率损耗是变压器线损损耗的重要组成部分。
铁心损耗大的原因主要有两点，一是由于铁心材质相对质量较低，二是由于设计工艺不合理。
2.绕组损耗较大，绕组是变压器内非常重要的元器件，其质量直接影响变压器运行效率。
如果绕组匝间电绝缘质量不好，容易损坏。
此外，绕组在运行中会产生大量的热量，因此需要注意绕组的冷却工作。
配电线路线损率较高的主要原因是线路负载过大，导致线路电流过大，引起线路功率损失。
同时，线路阻抗较大，沿线压降比较严重，损耗很大。
二、降损措施可以通过以下几种途径来降低地区电网线损：（一）归并小电站在建立新电站时，可以适当增大新电站的装机容量，减少新电站的数量。

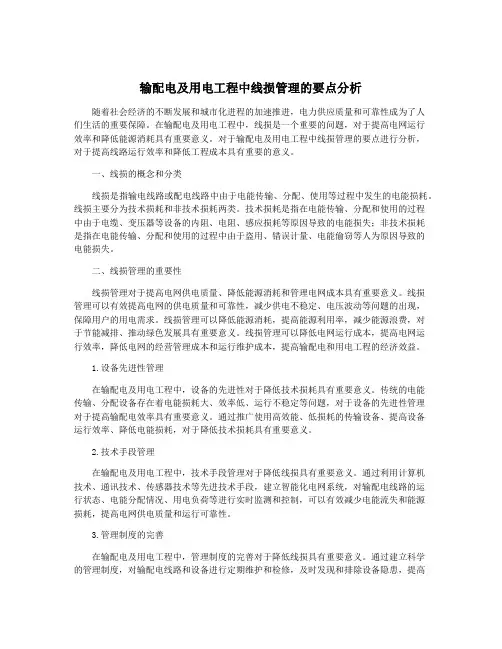

输配电及用电工程中线损管理的要点分析
输配电及用电工程中线损管理的要点分析随着社会经济的不断发展和城市化进程的加速推进，电力供应质量和可靠性成为了人们生活的重要保障。
在输配电及用电工程中，线损是一个重要的问题，对于提高电网运行效率和降低能源消耗具有重要意义。
对于输配电及用电工程中线损管理的要点进行分析，对于提高线路运行效率和降低工程成本具有重要的意义。
一、线损的概念和分类线损是指输电线路或配电线路中由于电能传输、分配、使用等过程中发生的电能损耗。
线损主要分为技术损耗和非技术损耗两类。
技术损耗是指在电能传输、分配和使用的过程中由于电缆、变压器等设备的内阻、电阻、感应损耗等原因导致的电能损失；非技术损耗是指在电能传输、分配和使用的过程中由于盗用、错误计量、电能偷窃等人为原因导致的电能损失。
二、线损管理的重要性线损管理对于提高电网供电质量、降低能源消耗和管理电网成本具有重要意义。
线损管理可以有效提高电网的供电质量和可靠性，减少供电不稳定、电压波动等问题的出现，保障用户的用电需求。
线损管理可以降低能源消耗，提高能源利用率，减少能源浪费，对于节能减排、推动绿色发展具有重要意义。
线损管理可以降低电网运行成本，提高电网运行效率，降低电网的经营管理成本和运行维护成本，提高输配电和用电工程的经济效益。
1.设备先进性管理在输配电及用电工程中，设备的先进性对于降低技术损耗具有重要意义。
传统的电能传输、分配设备存在着电能损耗大、效率低、运行不稳定等问题，对于设备的先进性管理对于提高输配电效率具有重要意义。
通过推广使用高效能、低损耗的传输设备、提高设备运行效率、降低电能损耗，对于降低技术损耗具有重要意义。
2.技术手段管理在输配电及用电工程中，技术手段管理对于降低线损具有重要意义。
通过利用计算机技术、通讯技术、传感器技术等先进技术手段，建立智能化电网系统，对输配电线路的运行状态、电能分配情况、用电负荷等进行实时监测和控制，可以有效减少电能流失和能源损耗，提高电网供电质量和运行可靠性。
电力网线损基本概念
电力网线损基本概念电力网在输送电能时产生的电能损耗直接影响了电力的使用效率和经济效益。
电力网电能损耗有在输、变、配电设备中消耗的，也有在电网运营管理中发生的，情况比较复杂，通过学习，我们可以掌握电力网电能损耗的基本知识以及在具体工作中的降损措施、技术管理等。
电力网线损电量一、线损电量：发电机发出来的电能输送到用户，必须经过输、变、配电设备，由于这些设备本身存在着阻抗，因此电能通过时，就会产生电能损耗，并已热能的形式散失在周围的介质中，这个电能损耗称为线损电量，（电能损耗是以电量来衡量的）简称线损。
按照国家电力公司电力工业生产统计规定，线损电量是用供电量与售电量相减得到的，他反映了一个电力网的规划设计、生产技术、和运行管理水平，其计算公式为：线损电量=供电量-售电量1、供电量：供电量指供电企业供电生产活动的全部投入量，它有以下电量组成。
1.1、发电厂上网电量：该电量的计量点规定在发电厂出线侧（一般情况为发电厂与电网的产权分界处），对于一次电网的上网电量是指发电厂送入一次电网的电量，对于地区电网的上网电量是指发电厂送入地区电网的电量。
1.2、外购电量：该电量是指电网向地方电厂、电力系统康复发电机、用户自备电厂等购入的电量。
1.3、邻网输入、输出电量：该电量是地区之间的互供电量，按双方确定的计量电计算电量。
供电量计算公式为：供电量=发电厂上网电量+外购电量+邻网输入电量—向邻网输出电量2、售电量：售电量是指电力企业卖（售）给用户的电量和电力企业供给本企业非电力生产用的电量。
二、线损电量构成1、35KV 及以上输电线路中的损耗。
2、降压变电所住变压器中的损耗。
3、10（6）KV 配电线路中的损耗。
4、配电变压器中的损耗。
5、低压线路中的损耗。
6、无功补偿设备中的损耗。
以上各项损耗电量可以通过理论计算确定其值，其余损耗电量可通过下列各项统计确定。
（1）变电所的直流充电、控制及保护、信号、通风冷却等设备消耗的电量。

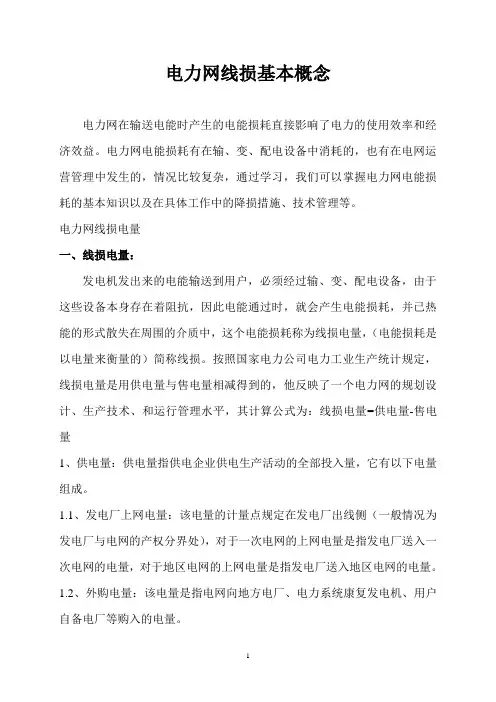

电力网线损基本概念汇总
电力网线损基本概念电力网在输送电能时产生的电能损耗直接影响了电力的使用效率和经济效益。
电力网电能损耗有在输、变、配电设备中消耗的，也有在电网运营管理中发生的，情况比较复杂，通过学习，我们可以掌握电力网电能损耗的基本知识以及在具体工作中的降损措施、技术管理等。
电力网线损电量一、线损电量：发电机发出来的电能输送到用户，必须经过输、变、配电设备，由于这些设备本身存在着阻抗，因此电能通过时，就会产生电能损耗，并已热能的形式散失在周围的介质中，这个电能损耗称为线损电量，（电能损耗是以电量来衡量的）简称线损。
按照国家电力公司电力工业生产统计规定，线损电量是用供电量与售电量相减得到的，他反映了一个电力网的规划设计、生产技术、和运行管理水平，其计算公式为：线损电量=供电量-售电量1、供电量：供电量指供电企业供电生产活动的全部投入量，它有以下电量组成。
1.1、发电厂上网电量：该电量的计量点规定在发电厂出线侧（一般情况为发电厂与电网的产权分界处），对于一次电网的上网电量是指发电厂送入一次电网的电量，对于地区电网的上网电量是指发电厂送入地区电网的电量。
1.2、外购电量：该电量是指电网向地方电厂、电力系统康复发电机、用户自备电厂等购入的电量。
1.3、邻网输入、输出电量：该电量是地区之间的互供电量，按双方确定的计量电计算电量。
供电量计算公式为：供电量=发电厂上网电量+外购电量+邻网输入电量—向邻网输出电量2、售电量：售电量是指电力企业卖（售）给用户的电量和电力企业供给本企业非电力生产用的电量。
二、线损电量构成1、35KV及以上输电线路中的损耗。
2、降压变电所住变压器中的损耗。
3、10（6）KV配电线路中的损耗。
4、配电变压器中的损耗。
5、低压线路中的损耗。
6、无功补偿设备中的损耗。
以上各项损耗电量可以通过理论计算确定其值，其余损耗电量可通过下列各项统计确定。
（1）变电所的直流充电、控制及保护、信号、通风冷却等设备消耗的电量。
电网线损-线损的基本概念
线损率现状
• 我国（城网和农网）：7.5%~8.5% • 日、德、法、英（国土小）：5%~7%
• 美、加、俄（国土大）：7%~8%
• 我国农网：27%~30%（远高于理论线损）
• 0.4kV：12~15%，10kV：8~10%，35/110kV：4~5%
• 计量装置误差、接错线、故障等的损耗
• 漏抄、漏计、错算、倍率搞错
• 用户违章用电、窃电等
实际线损率
• 实际线损率（%） =实际线损电量/电网购（供）电量（%）
• 实际线损率（%）
=（购电量-售电量）/购电量（%）
理论线损率
• 理论线损率（%） =理论线损电量/电网购（供）电量（%）
• 理论线损率（%）
• 管理因素：窃电、计量、漏电….
• 其他原因：电晕…
可变损耗与固定损耗
• 可变损固定损耗（空载损耗）
• 变电设备中的铁损、电晕损耗、绝缘介质损耗、 仪表和保护装置的损耗，与运行电压有关
电网的线损分类
电网线损构成比例
线损电量的组成
电网线损
线损的基本概念
线损电量定义
• 线损电量=购电量-售电量 • 购电量=发电厂上网电量+外购电量
•
+邻网输入电量 力生产用的电量+向邻网输出电量
• 售电量=买给用户的电量+供给本企业的非电
产生线损的原因
• 电阻作用：可变损耗（随电流增大而增大） • 电磁作用：固定损耗（随电压增大而增大，
与电流大小无关）
线损率的分类
理论线损计算的意义
• 与实际线损对比，反映管理水平高低 。 • 确定经济运行方式。
电网线损计算分析
电网线损计算分析电网线损是指电网输电过程中的电能损耗。
计算电网线损是对输电线路、变压器和配电线路的损耗进行统计和分析，以了解电网运行状况、评估电网经济性，有效控制输电损耗，并为电网规划和运行管理提供依据。
一、电网线损计算方法1.进行电量平衡计算，即通过按台区、线路和变压器的损耗进行线损核减，计算损耗较大的区域，找出线损原因，然后针对性地采取措施。
2.采用电压法计算，即根据线路电压和电流的测量值，通过计算电功率、电能和线路损耗来估计线路损耗。
3.根据传输线路的阻抗和负载电流计算线路的损耗，基本计算公式为线损损失=负载平方×线路阻抗。
二、电网线损分析1.电网线路负荷分析：通过对电网线路的负载水平进行测算，找出负载较重的台区和线路，针对性地进行线损改造和优化。
2.电网变压器负荷分析：分析变压器的负载情况，了解变压器负载率，找出过载和负载不均衡的变压器，采取合理的负载调整和优化措施。
3.线路电流负载率分析：通过计算线路负载率，了解电网线路的负载状况，找出负载较大的线路，进行线路改造和优化，降低线路损耗。
4.台区线损分析：通过对台区线损进行分析，找出线损较大的台区，进行线路改造、优化台区负载，降低线损。
5.负载电流不平衡分析：分析电网负载电流不平衡情况，找出导致不平衡的原因并采取相应的补偿和优化措施。
6.电网线路负载特性分析：通过对电网线路负载特性的分析，了解线路的负载变化规律和负荷峰值，制定合理的线损控制策略。
三、电网线损控制措施1.加强线路的规划和设计，选择合适的导线截面和电缆类型，降低线路本身的电阻损耗。
2.提高变电站的电压等级，减少输电线路的损耗。
3.优化线路的走向和布局，减少导线长度，降低电阻损耗。
4.提高变压器的效率，减少变压器的铜损和铁损，提高变压器的额定功率。
5.合理分配负载，减少负载不平衡和过载，改善负载情况。
6.加强对线路的维护和管理，及时检修和更换老化设备，降低线路损耗。
7.通过安装补偿装置、调节控制装置等技术手段，实现功率因数的优化和负荷均衡。
输配电工程及用电工程中线损管理的要点
输配电工程及用电工程中线损管理的要点随着社会经济的不断发展，电力能源的需求量也在持续增加。
而输配电工程及用电工程中，线损管理一直是一个非常重要的问题。
线损不仅会对电网的安全稳定运行造成影响，还会导致能源的浪费和成本的增加。
合理有效地管理线损成为提高电力系统运行效率和经济性的重要途径。
一、线损的概念和分类线损是指电能在输配电过程中由于电缆、变压器、开关、绝缘子、配电盘、电力电子设备等在线路和设备中产生的能量损耗。
它包括技术性损耗和非技术性损耗两种。
1. 技术性损耗：主要是指金属导体本身和电气设备在传输和分配电能时造成的损耗，如电缆、绝缘子、变压器等。
2. 非技术性损耗：包括短路、接地、雷击、过电压、负载不平衡等非技术因素造成的损耗，其出现多与运行、维护和管理不当有关。
另外还包括能量偷窃、统计误差等非法因素造成的电能损耗。
二、线损管理的目标和意义线损管理的目标是最大限度地减少技术性损耗和非技术性损耗，提高电能传输效率，降低电网运行成本，提高供电质量和可靠性。
线损管理的意义主要体现在以下几个方面：1. 减少能源浪费：线损是电能的浪费，通过线损管理可以有效减少能源的浪费，提高能源利用效率。
2. 降低运行成本：线损管理可以降低输配电系统的运行成本，提高输配电系统的经济性。
3. 提高供电可靠性：线损管理可以减少电能传输过程中的损耗，提高供电可靠性，保障用户的正常用电需求。
4. 促进电网建设：线损管理可以降低电网运行成本，提高电网的经济性和可靠性，从而促进电网的建设和发展。
三、线损管理的关键技术1. 用电设备合理选型：对于用电设备的选型，应根据其使用环境和用电负荷情况，选择合适的设备，避免因为设备过大或者过小导致的能源浪费。
2. 优化配电线路：合理设置配电线路，选择低损耗、高效率的电缆和配电设备，减少输电过程中的损耗。
4. 加强维护管理：定期进行线路设备巡视和维护，及时发现和排除线路设备的故障，降低因设备老化引起的线损。
线损电量、线损率计算和分析
线损电量、线损率计算和分析一、什么是线损在输电、配电、用电过程中，电力运输系统的各种元器件因为电阻、电感、电容等因素，在电能传输过程中会损耗一部分电能，这就是“线损”的概念。
线损是指电网输电过程中的电量损耗和电网运行所需的电量（潜在损耗）。
二、线损电量的计算方法线路电阻、电感和电容是引起线路损耗的主要因素，其计算方法如下：1. 电线电阻损耗电线电阻损耗是电线优先流的阻抗损耗，它与电线净长度、电线截面积和电线材料电阻率有关。
其计算公式为：Pc = I^2 * R其中： - Pc为电线电阻损耗（单位：瓦特） - I为电路电流（单位：安培） - R 为电线电阻（单位：欧姆）2. 电线电感损耗电线电感损耗是电线电感的耗散损耗，它与电线电感、电路频率和电路电流有关。
其计算公式为：Pl = I^2 * R * 2 * pi * f其中： - Pl为电线电感损耗（单位：瓦特） - f为电路频率（单位：赫兹）3. 电线电容损耗电线电容损耗是电线电容的电流导致的能量损耗，它与电线电容、电路频率和电路电流有关。
其计算公式为：Pv = I^2 * Xc * 2 * pi * f其中： - Pv为电线电容损耗（单位：瓦特） - Xc为电容的阻抗（单位：欧姆）三、线损率计算方法线损率（S）是指输电过程中电能损耗占总输送电能（P）的百分比，其计算公式为：S = (Pc + Pl + Pv) / P其中： - P为总输送电能（单位：千瓦时）四、线损率分析线损率高表示输电过程中电能损耗大，影响电网的经济性、可靠性和安全性。
因此，对电力系统的线损率进行分析，可以评估电力系统的运行状况并采取适当的措施减少线损率。
对线损率高的原因进行分析，可以从以下几个方面考虑：1. 线路参数不合理线路参数包括线路电阻、电感、电容等，如果这些参数没有优化设计或者在运行过程中出现了损耗，就会导致线路的运行效率不高，产生较大的线损率。
2. 变电设备问题电力系统中的变电站、变压器等设备在传递电能的过程中，也会存在损耗现象，例如铁损、铜损、涡流损耗等，如果这些设备的维护管理不当，就会使其损耗率较高，从而造成线路损耗率的增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力网线损基本概念
电力网电能损耗（简称线损）是指电能从发电厂传输到客户的一系列过程中，在输电、变电、配电和营销等各环节产生的电能损耗和损失。
线损率是综合反映电力网规划设计，生产运行和经营管理水平的主要经济技术指标。
一线损电量的定义
发电机发出来的电能输送到用户，经过输电、变电、配电设备，由于这些设备存在着电阻，因此电能通过时就会产生损耗，以热能的形式散失在周围的介质中，另外再加上一部分客观存在的管理损耗，这两部分电能损耗就构成了电网的所有线损电量，简称为电网线损。
电网线损=供电量—售电量（1-1）
（一）供电量
供电量指供电企业生产活动全部投入电量，它包括以下电量：
（1）发电厂上网电量：
指发电厂送入电网的总电量。
（2）外购电量：
指电网向地方电厂、用户自备电厂等购入的电量。
（3）邻网输入输出电量：
指地区电网之间互供电量。
供电量计算公式为：
供电量=发电厂上网电量+外购电量+邻网输入电量—邻网输出电量（1-2）
（二）售电量
售电量指电力企业卖给用户的电量和电力企业供给本企业非电力生产用的电量。
二线损电量分类及组成
（一）从损耗的实际组成上分，整个电力网线损电量可分为固定损耗、可变损耗、其他损耗三部分。
（1）固定损耗
主要包括变压器的铁耗及表记电压线圈损失。
固定损耗功率一般不随负荷变化而变化，只要设备带有电压，就有电能损耗。
但实际上固定损耗功率也不是固定不变的，因为电压和电网频率有关，而电网电压及电网频率又不大，所以才认为他是固定不变的。
其包括有：
1）发电厂、变电站变压器及配电变压器的铁损。
2）电晕损耗
3）调相机、调压器、电抗器、互感器、消弧线圈等设备的铁损，及绝缘子的损耗。
4）电容器和电缆的介质损耗。
5）电能表电压损耗。
（2）可变损耗
主要包括导线损耗，变压器铜损。
可变损耗功率是随着负荷的变换而变化的，它是与电压的平方成正比的，电流越大则损耗越大。
其包括：
1）发电厂、变电站压器及配电电压器的铜损，即电流经线圈的损耗2）输、配电线路的铜损，及电流流过线路的损耗。
3）调相机、调压器、电抗器、互感器、消弧线圈等设备的铜损。
4）接线户的铜损。
5）电流表电能电流线圈的铜损。
（3）其他损耗
其他损耗是指由于管理工作不善，以及其他不明因素在供电过程中造成的各种损失。
因此它也称为管理线损或不明损耗。
其主要包括：
1）用户窃电及违章用电。
2）计量装置误差、错误接线、故障等。
3）营业和运行工作中的漏抄、漏计等。
4）带电设备绝缘不良引起的泄漏电流等。
5）变电站的直流充电、控制及保护、信号、通风冷却等设备消耗的电量，以及调相机辅机的耗电量。
6）供、售电量抄表时间不一致。
7）统计线损与理论线损计算统计口径不一致，以及理论计算的误差等。
三、三个重要概念：
统计线损、理论线损、管理线损
统计线损又称实际线损，它是根据电能表的读书计算出来的，等于供电量和销售量两者的差值。
他反映了实际上的总的损耗量。
统计线损由理论线损和管理线损两部分组成。
理论线损又称技术线损，它是根据供电设备的参数和电力网当时的运行方式，由理论计算得出的线损。
也就是说在这样的电网结构及运行方式下，应该损失多少的电量。
理论线损因为是计算出来的，所以它的准确程度取决于供电设备参数的准确度，运行参数的合理性以及理论计算的方法及工具。
管理线损指电网总损耗除去理论线损外的其他损耗，即理论线损与统计线损的差值。
管理线损可以通过加强管理降到很低。
