proecreo3.0设置快捷键
设置快捷键的方法
第一步，选择文件——选项，在弹出的系统选项中选择环境，单击映射键设置，进入快捷键设置界面。
在弹出的对话框中，选择新建，在“键序列”这一栏中输入按键名称如（sc），在名称这一
栏中输入快捷键名称如（拭除），
然后点击录制，开始录制。
选择文件——管理会话——拭除当前，
注意！在弹出的对话框中不要点击“是”，直接选择停止
录制好了之后，选择停止，单击确定，单击保存或保存全部。
在弹出的保存对话框中选择这个文件，单击确定。
完成设置。

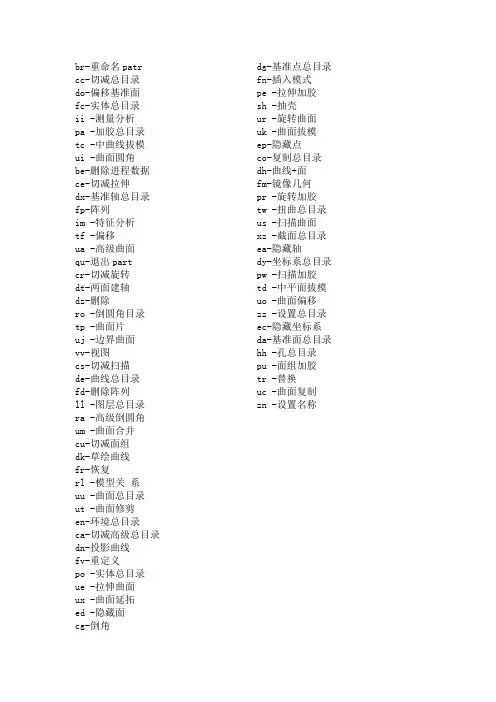

PROE快捷键(含默认快捷键)
br-重命名patrcc-切减总目录do-偏移基准面fc-实体总目录ii -测量分析pa -加胶总目录tc -中曲线拔模ui -曲面圆角be-删除进程数据ce-切减拉伸dx-基准轴总目录fp-阵列im -特征分析tf -偏移ua -高级曲面qu-退出part cr-切减旋转dt-两面建轴dz-删除ro -倒圆角目录tp -曲面片uj -边界曲面vv-视图cs-切减扫描de-曲线总目录fd-删除阵列ll -图层总目录ra -高级倒圆角um -曲面合并cu-切减面组dk-草绘曲线fr-恢复rl -模型关系uu -曲面总目录ut -曲面修剪en-环境总目录ca-切减高级总目录dn-投影曲线fv-重定义po -实体总目录ue -拉伸曲面ux -曲面延拓ed -隐藏面cg-倒角dg-基准点总目录fn-插入模式pe -拉伸加胶sh -抽壳ur -旋转曲面uk -曲面拔模ep-隐藏点co-复制总目录dh-曲线+面fm-镜像几何pr -旋转加胶tw -扭曲总目录us -扫描曲面xz -截面总目录ea-隐藏轴dy-坐标系总目录pw -扫描加胶td -中平面拔模uo -曲面偏移zz -设置总目录ec-隐藏坐标系da-基准面总目录hh -孔总目录pu -面组加胶tr -替换uc -曲面复制zn -设置名称默认快捷键CTRL+O打开文件CTRL+N新建文件CTRL+S保持文件CTRL+P打印文件delete 删除特征CTRL+F查找CTRL+D 回到缺省的视图模式。
CTRL+R 屏幕刷新CTRL+A窗口激活CTRL+T ,草绘时尺寸加强CTRL+G,草绘时切换结构CTRL+Z 后退CTRL+R 前进CTRL+ALT+a,草绘时全选shift+右键约束锁定tab 约束切换在装配过程中对于还有自由度的零件,CTRL+ALT+中键=旋转零件CTRL+ALT+右键=平移零件CTRL+ALT+左键=旋转和平移零件还有一个很好用的快捷方法:ALT+菜单后面的字母.例如 ALT+E:打开编辑菜单,这个最好用. 上面的快捷键我只在野火中用过,2001 的我没试过.其实最快的方法是定义映射键,我的所有快捷键全部安排在左手，全是字母键，使用时是全自动的我的快捷键分成三个部分，全部是两个字母，分别是(说明时使用大写、录制时，使用时快捷键使用小写）1、视图(View)操作，字母“V“开头（因为视图的英文为“View“）、VD 缺省 3D 视图，D 表示 Default,使用得非常多VS S 表示 Shading，着色视图VA A 表示隐藏线视图（Hidden Line),以相对位置记忆,键盘上“A“的位置在“S“键的左边，工具栏上隐藏线视图（Hidden Line)的按钮也是在 Shading 按钮的左边VF 显示/隐藏基准面，“F“表示 OFF，可以互相切换，基准面有时非常烦人，常要切换来切换去VR 刷新视图，“R“表示“Repaint The Screen“,可以在剖面，工程图中使用，使用得很多。
CREO快捷键
标记名称快捷键解释备注Creo parametric帮助F1使用 Creo parametric获取帮助新建Ctrl+N创建新模型。
打开Ctrl+O打开现有模型。
保存Ctrl+S保存打开的模型保存副本Ctrl+Shift+S保存活动窗囗中对象的副本重命名F2重命名关闭Ctrl+W关闭窗口并将对象留在会话中。
打印Ctrl+P打印活动对象打印设置/预览Ctrl+ Shift+P在打印之前预览和修改设置超链接Ctrl+K添加、编辑或移除至选定文本的超链接。
重新生成Ctrl+G重新生成活动模型重画Ctrl+R重绘当前视图几何搜索Shift+F按规则在模型中搜索和选择几何项。
查找Ctrl+E在模型中使用过滤器、规则和查询来搜索和选择项外观Ctrl+Shift+A外观库撤消:显示Ctrl+Z撤消:显示重做Ctrl+Y重做全屏F11切换全屏模式展开Shift+E仅展开选定模型全部展开Ctrl+Shift+E展开全部分支显示快捷键提示F10切换功能区中快捷键提示的显示草绘S在平面参考上创建草绘拉伸X 通过在垂直于草绘平面的指定距离处投影二维截面来创建三维几何。
倒圆角R 使用半径或弦高来向边或曲面间的空间添加圆角。
圆角可使用恒定半使用拖动器移动Ctrl+T使用3D拖动器来移动几何。
平面P创建基准平面删除Del删除选定特征文件操作剪切Ctrl+X将绘制图元、注解、表或草绘器组剪切到剪贴板。
复制Ctrl+C从文件复制选择粘贴Ctrl+V粘贴萼贴板的内容。
选择性粘贴Ctrl+Shift+V贴剪贴板的内容,然后应用属性,例如相关性和旋转激活Ctrl+A激活此窗口编辑定义Ctrl+E编辑选定对象的定义。
组装A将元件添加到装配带反射着色Ctrl+1以带反射着色形式显示模型。
带边着色Ctrl+2以带边看色形式显示模型。
着色Ctrl+3以着色模式显示模型消隐Ctrl+4以线框显示模型,不显示隐藏线隐藏线Ctrl+5以线框显示模型,其中隐藏线显示为浅色。
Proe快捷键Creo映射键(工厂实用_史上最全)第三版快捷键列表

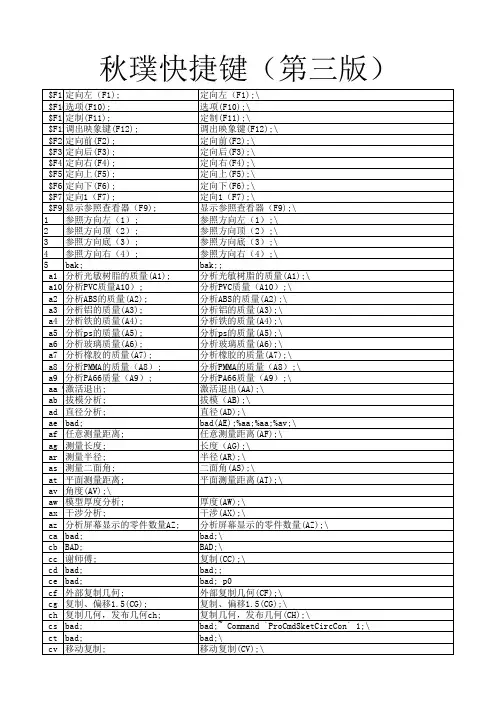

秋璞快捷键（第三版） $F1 定向左（F1);定向左（F1);\$F10 选项(F10);选项(F10);\$F1定制(F11);定制(F11);\$F12 调出映象键(F12);调出映象键(F12);\$F2 定向前(F2);定向前(F2);\$F3 定向后(F3);定向后(F3);\$F4 定向右(F4);定向右(F4);\$F5 定向上(F5);定向上(F5);\$F6 定向下(F6);定向下(F6);\$F7 定向1（F7);定向1（F7);\$F9 显示参照查看器（F9);显示参照查看器（F9);\1参照方向左（1）;参照方向左（1）;\2参照方向顶（2）;参照方向顶（2）;\3参照方向底（3）;参照方向底（3）;\4参照方向右（4）;参照方向右（4）;\5bak;bak;;a1 分析光敏树脂的质量(A1);分析光敏树脂的质量(A1);\a10 分析PVC质量A10）;分析PVC质量（A10）;\a2 分析ABS的质量(A2);分析ABS的质量(A2);\a3 分析铝的质量(A3);分析铝的质量(A3);\a4 分析铁的质量(A4);分析铁的质量(A4);\a5 分析ps的质量(A5);分析ps的质量(A5);\a6 分析玻璃质量(A6);分析玻璃质量(A6);\a7 分析橡胶的质量(A7);分析橡胶的质量(A7);\a8 分析PMMA的质量（A8）;分析PMMA的质量（A8）;\a9 分析PA66质量（A9）;分析PA66质量（A9）;\aa %激活退出;激活退出(AA);\ab 拔模分析;拔模（AB);\ad 直径分析;直径(AD);\ae bad;bad(AE);%aa;%aa;%av;\af 任意测量距离;任意测量距离(AF);\ag 测量长度;长度（AG);\ar 测量半径;半径(AR);\as 测量二面角;二面角(AS);\at 平面测量距离;平面测量距离(AT);\av 角度(AV);\aw 模型厚度分析;厚度(AW);\ax 干涉分析;干涉(AX);\az 分析屏幕显示的零件数量AZ;分析屏幕显示的零件数量(AZ);\ca bad;bad;\cb BAD;BAD;\cc 谢师傅;复制(CC);\cd bad;bad;;ce bad;bad; p0cf 外部复制几何;外部复制几何(CF);\cg 复制、偏移1.5(CG);复制、偏移1.5(CG);\ch 复制几何，发布几何ch;复制几何，发布几何(CH);\cs bad;bad;~ Command `ProCmdSketCircCon` 1;\ct bad;bad;\cw bad;bad;\cx 发布几何CX;发布几何(CX);\cz 设置只读cz;设置只读(CZ);\da bad;bad;\db bad(DB);bad(DB);#QUICK FIX;#REDEFINE;\dc 倒圆(DC);倒圆(DC);\dd %重定(DD);\重定(DD);\de 倒角(DE);倒角(DE);\df 装配中，激活零件;装配中，激活零件(DF);\dg 在装配里！选择父项(DG);在装配里！选择父项(DG);\dh 删除，保留全部(DH);删除，保留全部(DH);\dj bad;bad;#QUICK FIX;#CLIP SUPP;#CONFIRM;\ dn bad;bad;#CENTER;do bad;bad;\dq 抽壳(DQ);抽壳(DQ);\dr 在装配里！选择父项打开（DR) ;在装配里！选择父项打开（DR);\ds %重定草绘(DS);\dt %选项(DT);选项(DT);\dv %拔模(DV) ;拔模(DV) ;\dw 装配中，打开文件（DW);装配中，打开文件(DW);\dwg 保存为(DWG);保存为(DWG);\dx 轨迹筋(DX);轨迹筋(DX);~ Command `ProCmdPlrib` ;\ dz bad;bad;\e1 参照方向左（1）;参照方向左（1）;\e2 BAD;BAD;;ea 穿透(EA);穿透(EA);\eb 延伸垂直(EB);延伸垂直(EB);\ec 删除当前旧版本(EC);删除当前旧版本(EC);\ed %拭除不显示(ED);拭除不显示(ED);\ee %拉伸穿透减料所有(EE);拉伸穿透减料所有(EE);\ef %拉伸对称(EF);拉伸对称(EF);\eg %拉伸另一侧(EG);拉伸另一侧(EG);\eq 拉伸曲面(EQ);拉伸曲面(EQ);\er %拉伸移除方向(ER);拉伸移除方向(ER);\es %拉伸实体(ES);\et %拉伸去材料(ET);拉伸去材料(ET);\ev 恢复拉伸缺省选项(EV);恢复拉伸缺省选项(EV);\ew %拉伸反方向（EW）;\ex %拉伸或延伸至选定(EX);拉伸或延伸至选定(EX);\f9 显示参照查看器(F9);显示参照查看器(F9);\fa 移除特征(FA);移除特征(FA);\fb 边界(FB);边界(FB);\fc 偏移(FC);偏移(FC);\fd %平整(FD);平整(FD);\fe 延伸(FE);延伸(FE);\ff %拉伸(FF);拉伸(FF);\fg 旋转(FG);旋转(FG);\fh 分型线(FH);分型线(FH);\fi 插入模式(FI);插入模式(FI);\fj 螺纹扫描(FJ);螺纹扫描(FJ);\fk bak(FK);;\fl 修理间隙(FL);修理间隙(FL);\fn 两边扫描FN;两边扫描(FN);\fr 可变扫描FR;扫描(FR);\fs 实体化(FS);\实体化(FS);\fss 保存层状态并保存文件;存文件(&S);\ft 曲面修剪FT;修剪(FT);\fu 扫描曲面(FU);扫描曲面(FU);\fv 相交(FV);相交(FV);\fw 合并(FW);合并(FW);\fx 镜射(FX);镜射(FX);\fy 阵列(FY);阵列(FY);\fz %造型(FZ);造型(FZ);\ga 插入坐标(GA);插入坐标(GA);\gb 使用先前的（gb);使用先前的参照（GB);\gc 新建方向主视图FF,(GC);新建方向(GC);\gd 创建基准点gd;基准点(GD);\ge bad; bad;\gf 谢师傅QQ81690326;创面(GF);\gg %谢师傅QQ81690326;草绘(GG);\gh bad;bad;\gn 删除a方向ff方向（GN);删除a方向ff方向（GN);\gq 定义6方向(GQ);定义6方向(GQ);\gr 插入自定义坐标(GR);插入自定义xhs_1坐标(GR);\ gs 创建基准轴gs;基准轴（GS）;\gt 重定义方向gt;重定义方向（GT）;\gv 新建定方向GV);新建定方向GV);\gw 曲线(GW);曲线(GW);\gx 插入默认基准面(GX);插入默认基准面(GX);\gz bad;bad;\hh 辅助sd,完成独立几可hh;辅助sd,完成独立几可hh;\hl 隐藏曲线;bad;\hq bad;bad;\hy bad;bad;\if 别存为PDF(IF);别存为PDF(IF);\ig 另存为dwg和pdf(IG);另存为dwg和pdf(IG);\ii 别存为stp(II);别存为stp(II);\ij 别存为OBJ, 用于渲染(IJ);别存为OBJ, 用于渲染(IJ);\ il 另存为STL(il);另存为STL(il);\im 另存为EASM,(IM);另存为EASM,(IM);\io bad;bad;\lf20插入螺柱特征组（LF20A）;插入螺柱特征组（LF20A）;\ lf20插入螺柱头特征组（LF20b）;插入螺柱头特征组（LF20b）;\ lf26插入螺柱特征组（LF26A）;插入螺柱特征组（LF26A）;\ lf26插入螺柱头特征组（LF26b）;插入螺柱头特征组（LF26b）;\ lf30插入螺柱特征组（LF30A）;插入螺柱特征组（LF30A）;\ lf30插入螺柱头特征组（LF30b）;插入螺柱头特征组（LF30b）;\ lk 谢师傅QQ81690326;bad;\ll 装配零件库零件;装配零件库零件(LL);\ls12装配零件库;ST12-3-KA;\ls12装配零件库;ST12-3-PA;\ls12装配零件库;ST12-6-KA;\ls12装配零件库;ST12-6-PA;\ls14装配零件库;ST14-6-KA;\ls14装配零件库;ST14-6-PA;\ls17装配零件库;ST17-4-KA;\ls17装配零件库;ST17-6-KA;\ls17装配零件库;ST17-6-PA;\ls20装配零件库;ST20-10-KA;\ls20装配零件库;ST20-10-PA;\ls20装配零件库;ST20-6-KA;\ls20装配零件库;ST20-6-PA;\ls20装配零件库;ST20-8-KA;\ls20装配零件库;ST20-8-PA;\ls22装配零件库;ST22-4-KA;\ls22装配零件库;ST22-4-PA;\ls22装配零件库;ST22-6-KA;\ls22装配零件库;ST22-6-PA;\ls22装配零件库;ST22-8-KA;\ls22装配零件库;ST22-8-PA;\ls26装配零件库;ST26-10-KA;\ls26装配零件库;ST26-10-PA;\ls26装配零件库;ST26-12-KA;\ls26装配零件库;ST26-12-PA;\ls26装配零件库;ST26-4-KA;\ls26装配零件库;ST26-6-PA;\ls26装配零件库;ST26-6-KA;\ls26装配零件库;ST26-8-KA;\ls26装配零件库;ST26-8-PA;\ls30装配零件库;ST30-10-KA;\ls30装配零件库;ST30-10-PA;\ls30装配零件库;ST30-8-KA;\ls30装配零件库;ST30-8-PA;\ls40装配零件库;ST40-10-KA;\ls40装配零件库;ST40-10-PA;\ls40装配零件库;ST40-15-KA;\ls40装配零件库;ST40-15-PA;\nc 插入页面,加上检验格式NC;插入页面,加上检验格式(NC);\nj 重新构建(NJ);重新构建(NJ);\nm bad;bad;#MOLD MODEL;#CREATE;#MOLD COMP;\ oi 插入质量关系oi;插入质量关系(0I);\ok 关系;关系(OK);\ol 插入显示是(OL);插入显示是(OL);\om 修改单位OM;修改单位(OM);\on ON插入参数CMASS;ON插入参数CMASS(ON);\op 插入零件名材料规格op;插入零件名材料规格(OP);\ou 插入名称及规格参数(OU）;插入名称及规格参数(OU）;\oy 插入分类（oy）;插入分类（oy）;\oy 插入分类（oy）;插入分类（oy）;\pi 插入技术要求（PI);插入技术要求（PI);\pp 连续输出;连续输出;\pu purge 删除旧版本(PU);\purge 删除旧版本(PU);\py 借第三方软件删除旧版本，并重命借第三方软件删除旧版本(PY);\q1 激活剖面A,q1;激活剖面A(Q1);\q2 激活剖面b,q2;激活剖面b(Q2);\q3 激活剖面c,q3;激活剖面c(Q3);\qa 在组装档中新建文件(QA);在组装档中新建文件(QA);\qa 在组装档中新建文件(QA);在组装档中新建文件(QA);\qc bad;bad;\qe 新建组件qe;新建组件(QE);\qf 插入零件QF;插入零件QF;\qg 复制名称并新建工程图(QG);复制名称并新建工程图(QG);\qm 新建项目QM;新建项目(QM);\qq 删除(QQ);删除(QQ);\qr 新建分模qr;新建分模(QR);\qs 装配STP文件（QS）;装配STP文件（QS）;\qs 在组装中新建组件（QS）;在组装中新建组件（QS）;\qt 新建bom工程图QT;新建bom工程图(QT);\qv bad;bad;\qw 新建文件qw;新建文件qw;~ Command `ProCmdModelNew`; r5 绘制再生;绘制再生;\ra 工程图标注;工程图标注(RA);#MAKE LINE;rb05 公差正负0.05;公差（RB05);\rb08 公差0.08;公差（RB08);\rb10 公差正负0.10;公差（RB10);\rc 截面箭头;截面箭头(RC);\rd 工程图标注中心(RF);工程图标注中心(RF);\re 增加投影视图(RE);增加投影视图(RE);\rf 工程图标注rD;工程图标注(RD);#MIDPOINT;rg 增加直径rg;增加直径(RG);\rh 显示注释（RH);显示注释（RH);\ri RI增加正方形;RI增加正方形(RI);\rm4 加螺丝规格M4(RM4);加螺丝规格M4(RM4);\rm5 加螺丝规格M5(RM5);加螺丝规格M5(RM5);\rm6 加螺丝规格M6(RM6);加螺丝规格M6-H7(RM6);\rn 修改选项箭头大小;修改选项箭头大小(RN);\rq 转向布局，解锁锁定RQ;转向布局，解锁锁定(RQ);\rr %工程图标注(RR);工程图标注(RR);\rs 工程图标注求交（RS);工程图标注求交（RS);\rt 工程图注释 剪头反向RT;工程图注释 剪头反向(RT);\rv2 相同特征2个;相同特征2个(RV2);\rv3 相同特征3个;相同特征3个RV3(RV3);\rv4 相同特征4个;相同特征4个(RV4);\rv6 相同特征6个;相同特征6个(RV6);\rw 详细视图(RW);详细视图(RW);\rx 修改为线架(RX);修改为线架(RX);\ry 斜度大小端描述(RY);斜度大小端描述(RY);\rz 修改为着色(RZ);修改为着色(RZ);\sa 谢师傅;草绘直线(SA);\sb 草绘镜射SB;草绘镜射(SB);\scc 草绘圆（SCC);草绘圆（SCC);\scd 草绘创建同心圆(SCD);草绘创建同心圆(SCD);\scf 草绘创建椭圆(SCF);草绘创建椭圆(SCF);\scs 草绘圆(SCS);草绘圆(SCS);\sd %草绘完成;草绘完成(SD);\sec 约束垂直90度(SEC);约束垂直90度(SEC);\sed 约束中点(SED);约束中点(SED);\see 约束相等;约束相等(SEE);\sef 约束重合;约束重合(SEF);\seq bad;bad;\ser 约束相切;约束相切(SER);\ses 约束平行ses;约束平行(SES);\sev 约束垂直(SEV);约束垂直(SEV);\sew 约束对称;约束对称(SEW);\sex 约束水平(SEX);约束水平(SEX);\sf 延伸修剪;延伸修剪(SF);\sg SG草绘矩形;草绘矩形(SG);\sh 调用矩形（SH）;调用矩形（SH）;\sl 另保存sl;另保存(SL);\sq 草绘弧sq;草绘弧(SQ);\sr 草绘圆角;草绘圆角(SR);\ss %草绘标注(SS);\草绘标注(SS);\st 草绘修剪(ST);\草绘修剪(ST);\stp 另存为(STP);\另存为(STP);\sv 草绘中复制边SV;草绘中复制边(SV);\sw 参照(SW);\参照(SW);\sx 草绘中心线SX;草绘中心线(SX);\sy 草绘移动大小(SY);草绘移动大小(SY);\sz 草绘曲线(sz);\草绘曲线(sz);\t6 bad;bad;\ta bad;bad;\tc bad;bad;\td bad;bad;\te 打开组装图（TE）;打开组装图（TE）;\tr 打开绘图(TR);打开绘图(TR);\ts bad;bad;\tt 打开文件(TT);\打开文件(TT);\tv bad;bad;\tw 打开所有版本文件tw;打开所有版本文件(TW);\ ty 打开零件（ty）;打开零件（ty）;\uu bad;bad;\v1 显示表示A(V1);显示表示A(V1);\v2 显示表示A(V2);显示表示A(V2);\v3 显示表示A(V3);显示表示A(V3);\va %隐藏(VA);隐藏(VA);\vb %零件中过滤面组(VB);零件中过滤面组(VB);\ vc 表示排除(VC);表示排除(VC);\vd 恢复主表示(VD);恢复主表示(VD);\ve 恢复零件表示(VE);恢复零件表示(VE);\vf 零件过滤几何(VF);零件过滤几何(VF);\vg %零件中过滤智能(VG);零件中过滤智能(VG);\ vh 零件中过滤基准(VH);零件中过滤基准(VH);\ vj 白底黑字vj;白底黑字vj;\vq 恢复截面vq;恢复截面(VQ);\vr 组件中过滤特征(VR);组件中过滤特征(VR);\ vs %隐藏恢复vs;隐藏恢复(VS);\vt 显示层XYZ开关;显示层XYZ开关vt(&T);\ vv 显示选择零件(VV);显示选择零件(VV);\vw 改变曲面颜色(VW);改变曲面颜色(VW);\vx 显示样式线框vx;样式线框(VX);\vz 显示样式着色vz;样式着色（VZ）;\wa 显示着色线架;着色显边（WA);\wb bad;bad;\wc BAD;BAD;\wd 着色模型(WD);着色(WD);\wf 显示基准面;显示基准面(WF);\wg 隐藏所有基准WG;隐藏所有基准(WG);\wh 隐藏所有基准;隐藏所有基准(WH);\wq 归位(WQ);归位(WQ);\wr 隐藏轴 (WR);隐藏轴 (WR);\ws 显示线架(WS);显示线架(WS);\wt 显示坐标（WT);显示坐标（WT);\wv 着色隐边（WV);着色隐边（WV);\ww %定向草绘与屏幕平行(WW);定向草绘与屏幕平行(WW);\ wx bad;bad;\wz BAD;BAD;\xa BAD;BAD;\xb bad;bad;\xc bad;bad;\xe bad;bad;\xf BAD;BAD;;xg 草绘中斜距形（XG）;草绘中斜距形（XG）;\xh 无效;bad;;xs bad;bad;;xv 草绘中复制边SV;草绘中复制边(SV);\xw bad;bad;\xx 显示特征;显示特征(XX);\xz bad;bad;;y1 改变材料为ABS,并再生(Y1);改变材料为ABS,并再生(Y1);\ y3 改变材料为AL,并再生;改变材料为AL,并再生(Y3);\ y4 改变材料为FE,并再生;改变材料为FE,并再生(Y4);\ yy 打开齿轮文件并输入参数;打开齿轮文件并输入参数;\ za 造型画线;造型画线(ZA);\zc bad;bad;\zd 无截面;无截面ZD;\zg bad;bad;\zn BAD;BAD;\zr BAD;BAD;\zs 工程图参照;工程图参照ZS;\zt bad;bad;\zv 造型活动方向ZV;造型活动方向(ZV);\zw bad;bad;\zx bad;bad;;zz 显示层;显示层（ZZ);\。
PROE_CREO_快捷键

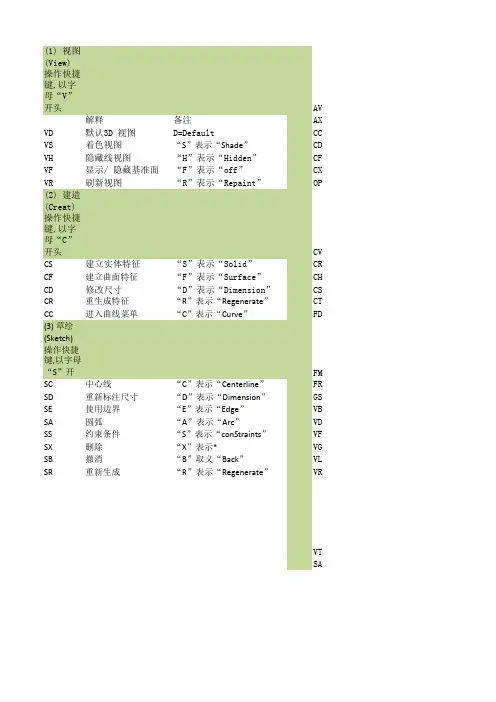

(View)
操作快捷
键,以字
母“V”
开头
AV
解释
备注
AX
VD
默认3D 视图
D=Default
CC
VS
着色视图
“S”表示“Shade”
CD
VH
隐藏线视图
“H”表示“Hidden”
CF
VF
显示/ 隐藏基准面 “F”表示“off”
CX
VR
刷新视图
“R”表示“Repaint”
OP
(2) 建造 (Creat)
基准点开关 基准坐标系开关 拭出当前 绘制中心线 直线 约束 动态修剪 撤销上一步操作
测量 曲面复制 建立层
2:重 新调 整对 象使 其完 全显 示在 屏幕 上
（10）按 Close按钮 关闭对话框
（11）以后 还要录制， 重复一遍上 面的步骤就 OK了，需 要说明的 是：你想要 录制那一个 模式的快捷 键，就需要 在那一个模 式下工作， 比如，你录 制的是草绘 器的快捷 键，就需要 进入草绘器 才能录制快 捷---键 ---；-----------------------------------------------------------------2-、---我使用 的pro/e快 捷键
我的所有快 捷键全部安 排在左手， 全是字母 键，使用时 是全自动 的，我的快 捷键分成三 个部分，全 部是两个字 母，分别是 (说明时使 用大写，录 制时，使用 时快捷键使 用小写）
1、视图 (View)操 作，字母“V “开头（因 为视图的英 文为“View “V）D、缺省3D 视图，D表 示Default, 使用得非常 多
VS S表示 Shading， 着色视图
Creo快捷键设置与配置文件
Creo快捷键设置与配置文件目录一、基本说明 (2)二、如何将本套快捷键导入配置 (3)三、如何录制快捷键 (4)四、附录(快捷键配置文件) (6)一、基本说明1.本快捷键由本人工作中整理而来，全部由左手操作，能显著提高工作效率。
2.快捷键全部为一个或两个键，因为我觉得三个太难记了……3.选取菜单栏中常用的111个命令录制快捷键，不要怕难记，细心的朋友会发现快捷键键盘位置的与菜单栏中命令的位置是对应的，初期只要记住一个就能推测出其他的快捷键。
可以由下图辅助记忆，利用这套快捷键画第一套图时请一定强迫自己用快捷键，哪怕你很轻易就能用鼠标点到对应的命令。
当你画完一套图后就能用的得心应手了。
（下图所示，原图分辨率为2635×1463，若看不清，请拖大或另存出来。
Ps：因为怕别人盗图，所以在图中加了水印，不影响大家使用，请见谅）4.若是初学Creo的新手，请在用鼠标熟练操作菜单栏中的命令后再学习使用快捷键，否则用起来会很痛苦。
二、如何将本套快捷键导入配置1.用记事本打开你Creo所使用config文件，如图：。
2.复制“四、附录”中的配置文件到config文件中的末尾。
（注：配置文件中若为相同键位设置过不同的快捷方式，则后面的有效，前面的无效。
所以复制到末尾能覆盖前面的快捷键设置）3.Ok，关闭Creo后重新启动就可以使用了。
4.什么，你不知道Creo所使用的config文件在哪？请找到桌面上Creo的图标，右键选择属性，图中“起始位置”便是。
三、如何录制快捷键1.在“文件”->“选项”->“环境”选项卡下面，中部的位置，有一个“映射键设置...”，点击“映射键设置...”；或按快捷键“kj”。
调出图3-1对话框。
图3-1 图3-2 图3-32.点击“新建”，在录制映射键的“键序列”栏填入快捷键，如：qq；在“名称”栏填入名称，如复制几何（可以任意输入，方便自己记忆便可，也可以不输入）。
proe creo3.0设置快捷键讲解学习
p r o e c r e o3.0设置
快捷键
设置快捷键的方法
第一步，选择文件——选项，在弹出的系统选项中选择环境，单击映射键设置，进入快捷键设置界面。
在弹出的对话框中，选择新建，
在“键序列”这一栏中输入按键名称如（sc），在名称这一栏
中输入快捷键名称如（拭除），然后点击录制，开始录制。
选择文件——管理会话——拭除当前，
注意！在弹出的对话框中不要点击“是”，直接选择停止
录制好了之后，选择停止，单击确定，单击保存或保存全
部。
在弹出的保存对话框中选择config.pro这个文件，单击确定。
完成设置。
CREO(PROE)快捷键70个
CREO(PROE)快捷键70个1.BR-重命名pa tr-切减总目录3.do-偏移基准面4.PFC-实体总目录5.II-测量分析6.PA-总目录7.TC-中曲线拔模8.UI-曲面圆角9.BE-删除进程数据10.CE-切减拉伸11.DX-基准轴总目录12.FP-阵列13.IM-特征分析14.TF-偏移15.UA-高级曲面16.QU-退出part17.CR-切减旋转18.DT-两面建轴19.DZ-删除20.RO-倒圆角目录21.TP-曲面片22.UJ-边界曲面23.VV-视图24.CS-切减扫描25.DE-曲线总目录26.FD-删除阵列27.RA-高级倒圆角28.UM-曲面合并29.CU-切减面组30.DK-草绘曲线31.FR-恢复32.RL-模型关系33.UU-曲面总目录34.UT-曲面修剪35.EN-环境总目录36.CA-切减高级总目录37.DN-投影曲线38.FV-重定义39.PO-实体总目录40.UE-拉伸曲面41.UX-曲面延拓42.ED-隐藏面43.CG-倒角45.FN-插入模式46.PE-拉伸47.SH-抽壳48.UR-旋转曲面-曲面拔模50.EP-隐藏点51.CO-复制总目录52.DH-曲线+面53.FM-镜像几何54.PR-旋转55.TW-扭曲总目录-扫描曲面57.XZ-截面总目录58.EA-隐藏轴59.DY-坐标系总目录60.PW-扫描61.TD-中平面拔模62.UO-曲面偏移63.ZZ-设置总目录64.EC-隐藏坐标系65.DA-基准面总目录67.PU-面组68.TR-替换69.UC-曲面复制70.ZN-设置名称。
自设proe（creo）快捷键
自设pro/E(CREO)快捷键梁达科*****************2016-4-29 config.promapkey xo @MAPKEY_LABEL倒角;~ Command `ProCmdChamferEdge`;mapkey xx @MAPKEY_LABEL拉伸实体;~ Command `ProCmdFtExtrude` ;\mapkey(continued) ~ Activate `main_dlg_cur` `chkbn.extrev_1_placement.0`1 ;\mapkey(continued) ~ Trigger `extrev_1_placement.0.0` `PH.section_select_list` `0`;\mapkey(continued) ~ Trigger `extrev_1_placement.0.0` `PH.section_select_list` ``;\mapkey(continued) ~ Activate `extrev_1_placement.0.0` `PH.Sketch`;\mapkey(continued) ~ Trigger `Odui_Dlg_01` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_01` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_01` `t1.PlnMru`2 `` ``;mapkey rr @MAPKEY_LABEL旋转实体;~ Command `ProCmdFtRevolve` ;\mapkey(continued) ~ Activate `main_dlg_cur` `chkbn.revolve_1_placement.0`1 ;\ mapkey(continued) ~ Activate `revolve_1_placement.0.0` `PH.Sketch`;mapkey ss @MAPKEY_LABEL可变截面扫描;~ Command `ProCmdFtLoft` ;\ mapkey(continued) ~ Select `main_dlg_cur` `maindashInst0.SldSrf`1 `sld`;\ mapkey(continued) ~ Enter `main_dlg_cur` `dashInst0.Quit`;\mapkey(continued) ~ Exit `main_dlg_cur` `dashInst0.Quit`;mapkey uj @MAPKEY_LABEL边界混合曲面;~ Command `ProCmdFtBndBlend`; mapkey ff @MAPKEY_LABEL倒圆角0.5;~ Command `ProCmdRound` ;\mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.cir_rad_list` `0.5`;\ mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.cir_rad_list` `0.5`;\ mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.cir_rad_list`;\ mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.cir_rad_list`; mapkey cg @MAPKEY_LABEL边倒角1;~ Command `ProCmdChamferEdge` ;\ mapkey(continued) ~ Open `main_dlg_cur` `maindashInst0.Dvalue_list`;\mapkey(continued) ~ Close `main_dlg_cur` `maindashInst0.Dvalue_list`;\mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.Dvalue_list` `1`;\ mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.Dvalue_list` `1`;\ mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.Dvalue_list`;\ mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.Dvalue_list`; mapkey uk @MAPKEY_LABEL拔模;~ Command `ProCmdDraft`;mapkey sh @MAPKEY_LABEL抽壳;~ Command `ProCmdShell` ;\mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.OverallThickness` `0`;\ mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.OverallThickness` `0.`;\ mapkey(continued) ~ Input `main_dlg_cur` `maindashInst0.OverallThickness` `0.5`;\ mapkey(continued) ~ Update `main_dlg_cur` `maindashInst0.OverallThickness` `0.5`;\ mapkey(continued) ~ Activate `main_dlg_cur` `maindashInst0.OverallThickness`;\ mapkey(continued) ~ FocusOut `main_dlg_cur` `maindashInst0.OverallThickness`; mapkey hh @MAPKEY_LABEL孔;~ Command `ProCmdHole`;mapkey dk @MAPKEY_LABEL草绘;~ Command `ProCmdDatumSketCurve` ;\ mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.PlnMru`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.PlnMru`2 `` ``;mapkey da @MAPKEY_LABEL基准平面;~ Command `ProCmdDatumPlane` ;\ mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;mapkey dx @MAPKEY_LABEL基准轴;~ Command `ProCmdDatumAxis` ;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;\mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.constrs_table`2 `` ``;mapkey dg @MAPKEY_LABEL基准点;~ Command `ProCmdDatumPointGeneral` ;\ mapkey(continued) ~ Trigger `Odui_Dlg_00` `t1.RefsTable`2 `` ``;mapkey re @MAPKEY_LABEL加强筋;\mapkey(continued) ~ Activate `main_dlg_cur` `tb_FtRibs` `ProCmdProfRib.tb_FtR`;\mapkey(continued) ~ Command `ProCmdProfRib` ;~ Activate `main_dlg_cur``chkbn.rib_refs.0`1 ;\mapkey(continued) ~ Activate `rib_refs.0.0` `PH.Sketch`;mapkey mi @MAPKEY_LABEL镜像特征;~ Command `ProCmdFtMirror`;mapkey ue @MAPKEY_LABEL拉伸曲面;~ Command `ProCmdFtExtrude` ;\mapkey(continued) ~ Select `main_dlg_cur` `maindashInst0.solid_surf_rg`1 `Surface`;\ mapkey(continued) ~ Activate `main_dlg_cur` `chkbn.extrev_1_placement.0`1 ;\mapkey(continued) ~ Activate `extrev_1_placement.0.0` `PH.Sketch`;mapkey um @MAPKEY_LABEL曲面合并;~ Command `ProCmdFtMerge`;mapkey rf @MAPKEY_LABEL草绘参照;\mapkey(continued) ~ Timer `UI Desktop` `UI Desktop` `popupMenuRMBTimerCB`;\mapkey(continued) ~ Command `ProCmdSketReferences`;mapkey ut @MAPKEY_LABEL曲面修剪;~ Command `ProCmdFtTrim`;mapkey ex @MAPKEY_LABEL曲面延伸;~ Command `ProCmdFtExtend`;mapkey uo @MAPKEY_LABEL曲面偏移;~ Command `ProCmdFtOffset`;mapkey su @MAPKEY_LABEL扫描伸出项;~ Command `ProCmdProtSwpSld`;mapkey sc @MAPKEY_LABEL扫描切口;~ Command `ProCmdCutSwpSld`;mapkey bl @MAPKEY_LABEL混合伸出项;~ Command `ProCmdProtBlendSld`;mapkey vv @MAPKEY_LABEL对正视图;~ Command `ProCmdViewSketchView`;mapkey nn @MAPKEY_LABEL基准面显示;~ Command `ProCmdEnvDtmDisp` 0;mapkey rc @MAPKEY_LABEL矩形;~ Command `ProCmdSketRectangle` 1;mapkey tr @MAPKEY_LABEL快速修剪;~ Command `ProCmdEditDelSeg` 1;mapkey ll @MAPKEY_LABEL直线;~ Command `ProCmdSketLine` 1;mapkey cc @MAPKEY_LABEL圆;~ Command `ProCmdSketCenterPoint` 1;mapkey dd @MAPKEY_LABEL标注;~ Command `ProCmdSketDimension` 1;mapkey sd @MAPKEY_LABEL样条;~ Command `ProCmdSketSpline` 1;mapkey fd @MAPKEY_LABEL草图倒圆角;~ Command `ProCmdSketCircular` 1;mapkey gg @MAPKEY_LABEL相等约束;~ Command `ProCmdSketEqualConstr`;mapkey ee @MAPKEY_LABEL删除;;\mapkey(continued) ~ Timer `UI Desktop` `UI Desktop` `popupMenuRMBTimerCB`;\mapkey(continued) ~ Command `ProCmdEditDeleteSket`;mapkey tt @MAPKEY_LABEL相切;\mapkey(continued) ~ Activate `main_dlg_cur` `tbSketConstr` `ProCmdSketTangentConstr.tbSket`;\ mapkey(continued) ~ Command `ProCmdSketTangentConstr`;mapkey aa @MAPKEY_LABEL圆弧;~ Command `ProCmdSket3Point` 1;mapkey we @MAPKEY_LABEL使用现有线;~ Command `ProCmdSketProject` 1;mapkey q @MAPKEY_LABEL退出草绘;~ Command `ProCmdSketDone` ;\mapkey(continued) ~ Activate `UI Message Dialog` `yes`;mapkey er @MAPKEY_LABEL编辑定义;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node2`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu`1 `PHTLeft.AssyTree`;\ mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `Redefine`;mapkey 1 @MAPKEY_LABEL前;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `FRONT`;mapkey 2 @MAPKEY_LABEL后;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `BACK`;mapkey 3 @MAPKEY_LABEL左;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `LEFT`;mapkey 4 @MAPKEY_LABEL右;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `RIGHT`;mapkey 5 @MAPKEY_LABEL上;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `TOP`;mapkey 6 @MAPKEY_LABEL下;~ Command `ProCmdViewNamePick` 1 ;\mapkey(continued) ~ Select `nameviewlist` `nv_list`1 `BOTTOM`;mapkey ar @MAPKEY_LABEL阵列特征;~ Command `ProCmdFtPattern`;mapkey cv @MAPKEY_LABEL中心线;\mapkey(continued) ~ Activate `main_dlg_cur` `tbLines` `ProCmdSketCenterline.tbLine`;\ mapkey(continued) ~ Command `ProCmdSketCenterline` 1;mapkey cb @MAPKEY_LABEL旋转中心线;\mapkey(continued) ~ Activate `main_dlg_cur` `tbLines` `ProCmdSketGeomCenterline.tbLine`;\ mapkey(continued) ~ Command `ProCmdSketGeomCenterline` 1;mapkey rt @MAPKEY_LABEL关闭;~ Select `main_dlg_cur` `MenuBar1`1 `Windows`;\ mapkey(continued) ~ Close `main_dlg_cur` `MenuBar1`;\mapkey(continued) ~ Activate `main_dlg_cur` `Windows.psh_win_close`;pro_mf_cl_dir E:\proefile\CNsketcher_lock_modified_dims yessketcher_dimension_autolock nomapkey wq @MAPKEY_LABEL删除旧版本;~ Close `main_dlg_cur` `appl_casc`;\mapkey(continued) ~ Command `ProCmdFilePurge` ;;mapkey yy @MAPKEY_LABEL重合;~ Command `ProCmdSketAlignConstr`;spin_with_part_entities noreal_time_rendering_display transparent_floordisplay_plane_tags yesdisplay_axis_tags yesdisplay_point_tags yesshade_quality 10mapkey ds @MAPKEY_LABEL测量;~ Command `ProCmdNmdTool` 1;intf3d_parasolid_export_schema sch_10004intf2d_iges_out_hatch yessketcher_starts_in_2d yessketcher_set_grid_method dynamicmapkey 7 @MAPKEY_LABEL线框;~ Command `ProCmdEnvMdlDisp` `Wireframe`; mapkey 0 @MAPKEY_LABEL着色;~ Command `ProCmdEnvMdlDisp` `Shading`;mapkey 9 @MAPKEY_LABEL带边着色;~ Command `ProCmdEnvShadedEdges` 1;mapkey 8 @MAPKEY_LABEL消隐;~ Command `ProCmdEnvNoHidden` 1;mapkey bb @MAPKEY_LABEL隐藏;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node10`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `HideFeat_PushBtn`;mapkey df @MAPKEY_LABEL草绘;\mapkey(continued) ~ Trail `UI Desktop` `UI Desktop` `PREVIEW_POPUP_TIMER` \mapkey(continued) `main_dlg_w1:PHTLeft.AssyTree:<NULL>`;\mapkey(continued) ~ Timer `UI Desktop` `UI Desktop` `popupMenuRMBTimerCB`;\mapkey(continued) ~ Close `rmb_popup` `PopupMenu`;~ Command `ProCmdDatumSketCurve`; edge_display_quality normaldrawing_setup_file E:\CREO_WORK\zhitu.dtltol_mode nominalpro_font_dir C:\Windows\Fonts\simfang.ttfmapkey fj @MAPKEY_LABEL视图分解;~ Command `ProCmdExplodeToggle` 1;mapkey bh @MAPKEY_LABEL闭合视图;~ Command `ProCmdExplodeToggle` 0;system_colors_file E:\CREO_WORK\syscol.scldatum_point_display yesmapkey zx @MAPKEY_LABEL激活;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node11`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `MakeActive`;mapkey dc @MAPKEY_LABEL打开;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node4`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `OpenModel`;mapkey xj @MAPKEY_LABEL新建;~ Command `ProCmdModelNew` ;\mapkey(continued) ~ Activate `new` `chk_use_default_template` 0;@MANUAL_PAUSE输入名称;\mapkey(continued) ~ Activate `new` `OK`;\mapkey(continued) ~ Select `new_file_opts` `lst_template_names` 1 `mmns_part_solid`;\ mapkey(continued) ~ Activate `new_file_opts` `psh_ok`;mapkey ys @MAPKEY_LABEL映射键;~ Select `main_dlg_cur` `appl_casc`;\mapkey(continued) ~ Close `main_dlg_cur` `appl_casc`;~ Command`ProCmdRibbonOptionsDlg` ;\mapkey(continued) ~ Select `ribbon_options_dialog` `PageSwitcherPageList` 1 `env_layouts`;\ mapkey(continued) ~ Activate `ribbon_options_dialog` `env_layouts.Env_MapkeySet_Btn`; mapkey bj @MAPKEY_LABEL编辑;\mapkey(continued) ~ RButtonArm `main_dlg_cur` `PHTLeft.AssyTree` `node7`;\mapkey(continued) ~ PopupOver `main_dlg_cur` `ActionMenu` 1 `PHTLeft.AssyTree`;\mapkey(continued) ~ Open `main_dlg_cur` `ActionMenu`;~ Close `main_dlg_cur` `ActionMenu`;\ mapkey(continued) ~ Activate `main_dlg_cur` `L05Edit`;mapkey ty @MAPKEY_LABEL隐藏基准;\mapkey(continued) ~ Activate `main_dlg_cur` \mapkey(continued)`igToolbar_AncestorIGT_IGT_GRP_inh396938342.proe_win|.mcs29658718_mp|select_\ mapkey(continued) all_check` 0;mapkey rw @MAPKEY_LABEL轨迹筋;~ Command `ProCmdPlrib` ;@PAUSE_FOR_SCREEN_PICK;。
proe快捷键
值之间，载荷/边界条件与特征参数之间（如表面积等）的关系来进行设计
。 4． 支持大型、复杂组合件的设计(规则排列的系列组件，交替排列，
Pro／PROGRAM的各种能用零件设计的程序化方法等)。 5． 贯穿所有应用
的完全相关性(任何一个地方的变动都将引起与之有关的每个地方变动)。
型系统，是一个参数化、基于特征的实体造型系统，并且具有单一数据库
功能。
1． 参数化设计和特征功能 Pro/Engineer是采用参数化设计的、基于
特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功
能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变
模型。这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活
proe的快捷键
proe的快捷键可以根据自己的习惯来进行设置，这个大家应该都知道，
当然proe也有自己默认的一些快捷键，在这里就总结一下吧。
Proe 默认的快捷键：
CTRL+O打开文件
CTRL+N新建文件
CTRL+S保持文件
CTRL+P打印文件
delete 删除特征
CTRL+F查找
CTRL+D 回到缺省的视图模式。
CTRL+R 屏幕刷新
CTRL+A窗口激活
CTRL+T ,草绘时尺寸加强
CTRL+G,草绘时切换结构
CTRL+Z 后退
CTRL+R 前进
CTRL+ALT+a,草绘时全选
