中考二模物理试题(WORD版,无答案)

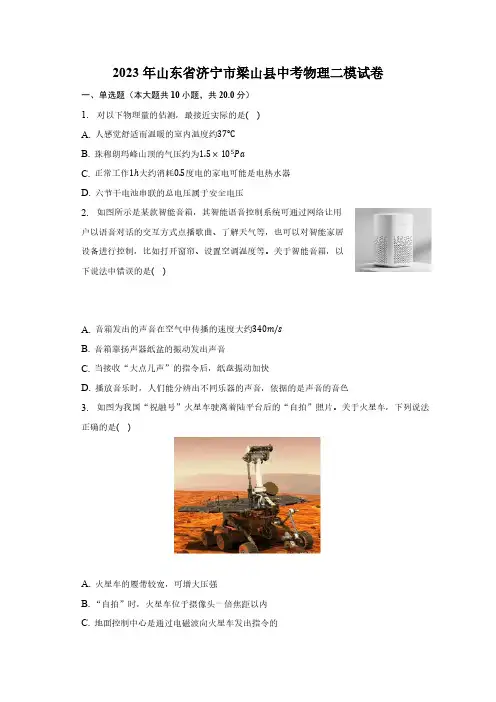

2023年山东省济宁市梁山县中考物理二模试卷(Word解析版)
2023年山东省济宁市梁山县中考物理二模试卷一、单选题（本大题共10小题，共20.0分）1. 对以下物理量的估测，最接近实际的是( )A. 人感觉舒适而温暖的室内温度约37℃B. 珠穆朗玛峰山顶的气压约为1.5×105PaC. 正常工作1ℎ大约消耗0.5度电的家电可能是电热水器D. 六节干电池串联的总电压属于安全电压2.如图所示是某款智能音箱，其智能语音控制系统可通过网络让用户以语音对话的交互方式点播歌曲、了解天气等，也可以对智能家居设备进行控制，比如打开窗帘、设置空调温度等。
关于智能音箱，以下说法中错误的是( )A. 音箱发出的声音在空气中传播的速度大约340m/sB. 音箱靠扬声器纸盆的振动发出声音C. 当接收“大点儿声”的指令后，纸盘振动加快D. 播放音乐时，人们能分辨出不同乐器的声音，依据的是声音的音色3. 如图为我国“祝融号”火星车驶离着陆平台后的“自拍”照片。
关于火星车，下列说法正确的是( )A. 火星车的履带较宽，可增大压强B. “自拍”时，火星车位于摄像头一倍焦距以内C. 地面控制中心是通过电磁波向火星车发出指令的D. 火星车利用“正十一烷”来维持车内温度稳定，火星表面温度升高时，此物质会液化吸热，降低车内温度4. 同学们梳理了与压强知识相关的实验，如图所示，其中分析正确的是( )A. 甲图实验，高铁站台边，人必须站在黄色线以外(即安全线左侧)的区域候车B. 乙图实验，当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高度差不变C. 丙图实验，装有水的瓶子竖放在海绵上，瓶中水越少，海绵凹陷越明显D. 丁图实验，向外拉活塞，试管内停止沸腾的水再次沸腾，可知气压减小，水的沸点升高5. 同学们在为今年的体育中考做准备，下列说法不正确的是( )A. 垫排球时，感到手疼痛，说明力的作用是相互的B. 垫排球时，排球向上弹起，说明力可以改变物体的运动状态C. 扔实心球时，实心球脱离手在空中飞行的过程中，铅球受到重力和手的推力D. 引体向上时，静止挂在横杆上的同学受到的重力与杆对同学的支持力是一对平衡力6. 如图所示有关电和磁的现象，下列说法正确的是( )A. 图中毛皮与橡胶棒摩擦后，毛皮带负电B. 图中的测电笔在辨别火线、零线时，不能接触笔上的任何金属体C. 图中的小磁针在地磁场作用下静止时，小磁针的南极指向地磁场的南极D. 图中“柠檬电池”形成通路后，电流将从铜片流入电压表7.某物理兴趣小组用可乐瓶制作了一个水火箭(如图)，先在瓶里装适量水，再将带有阀门的金属管插入瓶塞，旋紧瓶塞，用打气筒往瓶里打足气，打开阀门，水从尾部的金属管向下喷出，火箭竖直向上飞向空中。
2023-2024 学年度第二次质量监测九年级物理试题含答案解析
2023-2024 学年度第二次质量监测九年级物理试题一、单选题(共48 分)1. 下列物理量符合实际的是（）A.九年级物理课本的质量约为2kgB.中学生立定跳远的距离约为5mC.一节新干电池的电压约为1.5VD.正常人的脉搏每分钟跳动约200次【答案】C【解析】A．九年级物理课本的质量约为0.2kg，故A不符合题意；B．中学生立定跳远的距离约为2m，故B不符合题意；C．无论是几号干电池，电压均为1.5V，用久了电压会下降，故C符合题意；D．正常人的脉搏每分钟跳动约70次，故D不符合题意。
故选C。
2. 如图所示，将正在响铃的手机悬挂于广口瓶内，封闭瓶口，逐渐抽出其中的空气。
对比抽气前后从瓶中传出的响铃声音，下列分析正确的是（）A.音调升高B.音调降低C.响度变大D.响度变小【答案】D【解析】音调与频率有关，频率越高，音调越高；响度与物体的振幅有关，振幅越小，响度越小，音色只与发声体的材料和结构有关。
在抽气的过程中，手机扬声器继续发声，所以它仍在振动；随着抽气盘抽出罩内的空气，听到铃声的音调不变，响度变弱，音色不变；本次实验可以得出结论：空气越稀薄，其传声效果越差；由此实验进一步推理可知，当空气全部被抽出时，我们就不能再听到声音，这种实验研究的方法称为理想实验法；人们可以得到的结论：真空不能传声。
故ABC 错误，D正确。
故选D。
3. 在生活中水有多种用途，这些用途的背后也包含着许多物理原理，以下水的作用与运用原理都正确的是（）A.气温骤降时，果农给没有成熟的橘子喷水——水的凝固吸热，防止橘子冻伤B.汽车装有水箱作为散热器帮助汽缸降温——水的比热容比较大，可以吸收较多的热量C.炎热的夏天，在地上洒水可以降低室内气温——水的液化吸热，带走空气的热量D.寒冷地区，岩石裂隙中的水结冰后会使岩石崩裂——水结冰密度变大，体积膨胀【答案】B【解析】A．气温骤降时，果农给没有成熟的橘子喷水，水在低温下凝固放出热量，防止橘子冻伤，故A 错误；B．汽车装有水箱作为散热器帮助汽缸降温，因为水的比热容比较大，在升高相同的温度下需要吸收较多的热量，故B正确；C．炎热的夏天，在地上洒水可以降低室内气温，液态的水发生汽化，需要吸收热量，带走空气的热量，故C错误；D．寒冷地区，岩石裂隙中的水结冰后会使岩石崩裂，水结成冰，质量不变，密度减小，体积变大，故会使岩石崩裂，故D错误。
2024年中考第二次模拟考试物理(上海卷)
2024年中考第二次模拟考试（上海卷）物理（考试时间：60分钟试卷满分：70分）注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。
写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本大题共6题，每题2分，共12分，每题只有一个正确选项）1．根据卢瑟福的原子行星模型理论，分布于原子核外的粒子是（）A．核子B．中子C．质子D．电子2．下列实例中，利用大气压工作的是（）A．吸盘式挂衣钩B．船闸C．弹簧测力计D．订书机3．声源振动的频率能影响声音的（）A．响度B．音调C．音色D．音量4．如图所示，是工人师傅往高处运送货物的两种方法。
物重均为500N，滑轮重均为10N，不计摩擦和绳重，下列说法正确的是（）A．甲图中的拉力等于乙图中的拉力B．甲图中的拉力小于乙田中的拉力C．甲图中的拉力大于乙图中的拉力D．甲图中的拉力为乙图中拉力的两倍5．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A6．如图所示，两个底面积不同的圆柱形容器A和B（S A＞S B），容器足够高，分别盛有甲、乙两种液体，且两种液体对容器底部的压强相等．若在A容器中倒入或抽出甲液体，在B容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是（）A．倒入的液体体积V甲可能等于V乙B．倒入的液体高度h甲一定大于h乙C．抽出的液体体积V甲可能小于V乙D．抽出的液体高度h甲一定等于h乙二、填空题（本大题共7题，共23分）7．上海地区家用照明电路的电压为伏，家用电器消耗的电能可用表进行测量。

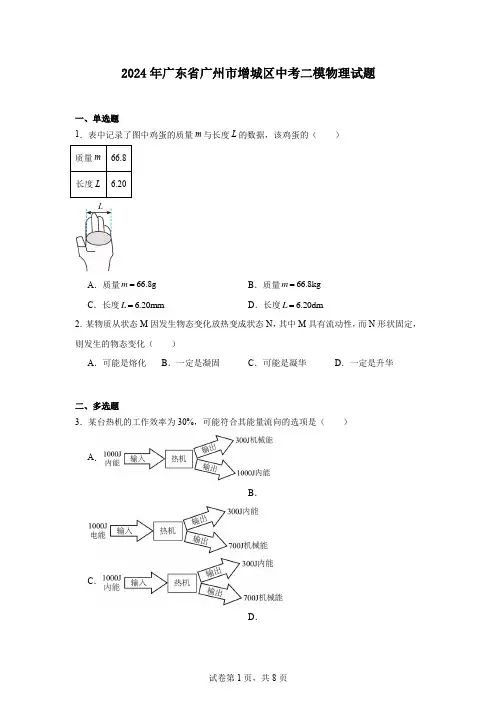

2024年广东省广州市增城区中考二模物理试题
2024年广东省广州市增城区中考二模物理试题一、单选题1．表中记录了图中鸡蛋的质量m 与长度L 的数据，该鸡蛋的（ ）A ．质量66.8g m =B ．质量66.8kg m =C ．长度 6.20mm L =D ．长度 6.20dm L =2．某物质从状态M 因发生物态变化放热变成状态N ，其中M 具有流动性，而N 形状固定，则发生的物态变化（ ） A ．可能是熔化B ．一定是凝固C ．可能是凝华D ．一定是升华二、多选题3．某台热机的工作效率为30%，可能符合其能量流向的选项是（ ）A ．B ．C ．D ．三、单选题4．以下四个选项里的条形磁体中有三个是N极被涂黑，一个是S极被涂黑。
放在条形磁体周围的小磁针（小磁针N极被涂黑）静止时情况如选项中所示，则条形磁体S极被涂黑的是（）A．B．C．D．5．图中甲、乙两个质量不同的小球正随小车以相同的速度沿水平路面向东直线行驶。
当小车突然加速，忽略小球与小车之间的摩擦和空气阻力的影响，若两球在小车加速过程中未离开小车，则甲球（）A．相对乙球是静止的B．相对乙球向东运动C．相对小车是静止D．运动状态会改变6．如图，某不带电的粒子a由b、c两种粒子构成，已知粒子c带正电，则（）A．粒子b可能带正电B．粒子b可能不带电C．粒子a可能是原子D．粒子a可能是原子核7．小明吹奏了长笛的一个音。
如图1，甲、乙两个相同设置的声音监测器在距离小明不同位置进行了监测，分别测得该声音相应的波形图如图2。
根据图2的信息，该声音在传播过程中（）A．音调降低B．响度减小C．音色改变D．传播速度减小8．如图某材料M快速摩擦整个塑料板，使塑料板带上电荷，则M（）A．与塑料板摩擦后，塑料板一定带负电B．与塑料板摩擦后，塑料板一定带正电C．与塑料板摩擦时，正电荷发生了转移D．与塑料板摩擦时，负电荷发生了转移-︒，沸点为9．治疗外伤疼痛的喷雾剂的主要成分为液态氯乙烷（标准气压下熔点为139C12.5℃），将液态氯乙烷喷到人体皮肤上会使人体受伤的皮肤温度迅速降低，神经纤维传导速度变慢，起到镇痛的作用。

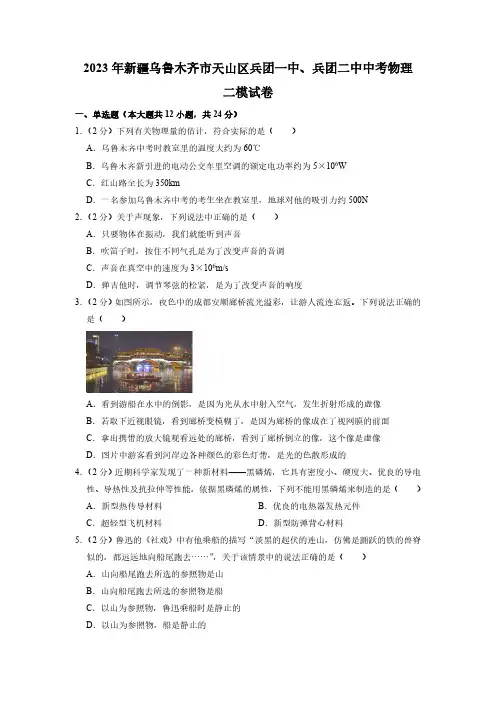

2023年新疆乌鲁木齐市天山区兵团一中、兵团二中中考物理二模试卷(Word解析版)
2023年新疆乌鲁木齐市天山区兵团一中、兵团二中中考物理二模试卷一、单选题（本大题共12小题，共24分）1．（2分）下列有关物理量的估计，符合实际的是（ ）A．乌鲁木齐中考时教室里的温度大约为60℃B．乌鲁木齐新引进的电动公交车里空调的额定电功率约为5×106WC．红山路全长为350kmD．一名参加乌鲁木齐中考的考生坐在教室里，地球对他的吸引力约500N2．（2分）关于声现象，下列说法中正确的是（ ）A．只要物体在振动，我们就能听到声音B．吹笛子时，按住不同气孔是为了改变声音的音调C．声音在真空中的速度为3×106m/sD．弹吉他时，调节琴弦的松紧，是为了改变声音的响度3．（2分）如图所示，夜色中的成都安顺廊桥流光溢彩，让游人流连忘返。
下列说法正确的是（ ）A．看到游船在水中的倒影，是因为光从水中射入空气，发生折射形成的虚像B．若取下近视眼镜，看到廊桥变模糊了，是因为廊桥的像成在了视网膜的前面C．拿出携带的放大镜观看远处的廊桥，看到了廊桥倒立的像，这个像是虚像D．图片中游客看到河岸边各种颜色的彩色灯带，是光的色散形成的4．（2分）近期科学家发现了一种新材料——黑磷烯，它具有密度小、硬度大、优良的导电性、导热性及抗拉伸等性能，依据黑磷烯的属性，下列不能用黑磷烯来制造的是（ ）A．新型热传导材料B．优良的电热器发热元件C．超轻型飞机材料D．新型防弹背心材料5．（2分）鲁迅的《社戏》中有他乘船的描写“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去……”，关于该情景中的说法正确的是（ ）A．山向船尾跑去所选的参照物是山B．山向船尾跑去所选的参照物是船C．以山为参照物，鲁迅乘船时是静止的D．以山为参照物，船是静止的6．（2分）如图所示，取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A，使A带电，B不带电，之后用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是（ ）A．摩擦过程中能创造电荷B．用丝绸摩擦过的玻璃棒带正电C．绝缘手柄是绝缘体，它不易导电也不能带电D．B中负电荷通过金属棒流向A，金属棒中瞬间电流方向从B到A7．（2分）一只铝球的体积为1cm3，当它的温度升高了5℃时，吸收了4.4J的热量。
2024年天津市部分区中考二模物理试题
2024年天津市部分区初中学业水平考试第二次模拟练习物理化学和物理合场考试，合计用时120分钟。
本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。
第Ⅰ卷为第1页至第5页，第Ⅱ卷为第6页至第12页。
试卷满分100分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。
考试结束后，将本试卷和“答题卡”一并交回。
祝你考试顺利！第Ⅰ卷注意事项：1．每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。
2．本卷共两大题，共39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。
每小题给出的四个选项中，只有一项最符合题意）1．如图，在班里举行的小型音乐会上，小明同学用自己制作的“水瓶琴”进行演奏时，使用相同的力量敲击它们，这主要是为了改变声音的A．音色B．响度C．音调D．振幅2．下列数据符合中学生体质测试结果的是A．立定跳远：5m B．质量：50kg C．身高：1.63cm D．50m跑：1s3．在卫生间里洗过热水澡后，室内的玻璃镜面变得模糊不清，过了一段时间，镜面又变得清晰起来。
镜面上发生的这两种现象对应的物态变化是A．先液化，后汽化B．只有液化C．先汽化，后液化D．只有汽化4．图中所涉及的物理知识描述正确的是A．紧固锤头：利用惯性B．坦克装履带：增大压强C．用力捏闸：减小摩擦D．撬棒撬物：费力杠杆5．如图所示的实例中利用大气压的是A ．加宽的书包带B ．卫生间的地漏C ．压在墙上的吸盘D ．自制的密度计6．天津站前广场的世纪钟，是天津市最具关注度的大型标识性建筑之一。
图为世纪钟在海河中的倒影，下列现象与“倒影”形成原理相同的是A ．立竿见影B ．小孔成像C ．海市蜃楼D ．镜花水月7．如图所示的电路中，闭合开关后小灯泡都能发光的是A ．B ．C ．D ．8．小明同学利用图所示电路进行实验，小灯泡1L 、2L 的规格相同。
2024年重庆一中中考物理二模试卷(含解析)
2024年重庆一中中考物理二模试卷一、单选题：本大题共8小题，共24分。
1.对下列物理量的估测中，最接近实际的是( )A. 一个篮球的直径约为25cmB. 重庆夏天的平均气温约为45℃C. 体考用实心球每个的质量约为200gD. 教室内1台电风扇的电功率约为1000W2.唐朝诗人白居易在《暮江吟》中写道“一道残阳铺水中，半江瑟瑟半江红”，描绘出了夕阳下的江面上奇特的光色变化景象，涉及到了光的反射现象。
下列图中的光现象与反射现象原理相同的是( )A. 墙上手影B. 照镜子C. 雨后彩虹D. 林下光斑3.如图所示，是由物态变化形成的美丽的自然景观，以下分析正确的是( )A. 图甲，缥缈的平流雾是汽化现象B. 图乙，壮观的雾凇是凝固形成的C. 图丙，春天河冰化水是熔化现象D. 图丁，晶莹的露珠是凝华形成的4.下列有关电学知识的说法正确的是( )A. 毛皮摩擦过的橡胶棒失去电子带正电B. 带金属外壳的用电器在使用时要接地C. 负电荷定向移动的方向就是电流方向D. 使用测电笔时要用手接触笔尖金属体5.2024年3月31日，中国乒乓球运动员孙颖莎和梁靖崑在WTT仁川冠军赛决赛中分别获得女单和男单冠军。
如图所示，是运动员击球和手握奖杯站立静止时的照片。
备受鼓舞的小杰同学在观看比赛时有了很多关于力与运动方面的思考，下列说法正确的是( )A. 图甲，击飞的乒乓球在空中运动时不受力的作用B. 图甲，乒乓球能继续向前运动是受到惯性的作用C. 图乙，运动员的右手给奖杯的摩擦力方向是沿奖杯向上的D. 图乙，运动员的重力和运动员对地面的压力是一对平衡力6.如图所示，是小艾同学看见建筑工人用滑轮提升重物后画的草图。
已知每个滑轮重为50N，若将重为750N的重物在10s内提升3m，不计绳重及轮与轴间的摩擦，下列说法正确的是( )A. 重物上移的速度为0.6m/sB. 人对绳子施加的力为250NC. 人对绳子做功的功率为120WD. 该滑轮组的机械效率为93.75%7.如图甲所示，是一种测力装置的结构示意图。
2023年河北省中考物理二模试题附解析
2023年河北省中考物理二模试题学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．下列现象中，物体质量发生变化的是（）。
A．一块冰渐渐熔化成水B．一杯水不断地蒸发C．将一团橡皮泥捏成一个玩具D．一段金属丝被烧红2．超声波是人耳听不见的声音，它有着广泛的应用。
在下列设备中，利用超声波工作的是 ............................................................................................................................................ （）A．验钞机B．微波炉 C.电视遥控器D．潜艇上的声呐系统3．如图所示，猴子看见水井中的“月亮”，就要去捞，结果什么也没捞到。
关于水中的“月亮”，以下说法中正确的是（）A．“月亮”就在水的表面上B．“月亮”由光直线传播形成的C．“月亮”比真实的天上的月亮小的多D．“月亮”由光反射形成的4．光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用。
下列说法中不符合实际的是................................................................................................................. （）A．近视眼镜利用了凹透镜对光线的发散作用B．照像时，被照者应站在距镜头二倍焦距以外C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用5．下列现象能证明空气中有水的是（）A．打开热水瓶盖，瓶口出现白雾B．白色硫酸铜粉末敞口放置在空气中变蓝C．人对着镜子哈气，镜子表面起雾D．蜡烛火焰上罩一干冷烧杯，烧杯内壁出现水珠6．《深圳商报》2004年3月11日报道近日一种新型太阳能公共卫生间落户北京东郊民巷，该卫生间的能源全部由位于顶部的太阳能电池板提供，它还能将多余的能量储存在蓄电池里。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019-2020年中考二模物理试题（WORD版，无答案）xx.4物理部分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．摄氏温标规定，在标准大气压下，沸水的温度为A．120℃B．100℃ C．90℃ D．80℃2．听音能辨人，主要是依据不同人的讲话声具有不同的A．音色 B．音调 C．响度 D．振幅3．如图1所示，通过做功改变物体内能的是4．下列光学器具中，根据光的折射规律制成的是①潜望镜②近视眼镜③放大镜④穿衣镜A．①与② B．①与④ C．②与③ D．③与④5．当运动的物体不受外力作用时，它将A．静止 B．做匀速直线运动C．做减速运动 D．做曲线运动6．如图2所示，通电螺线管周围有甲、乙、丙、丁四个小磁针，静止后小磁针指向正确的是A．甲 B．乙 C．丙 D．丁7．如图3所示，放在水平地面上的物体A、B高度相等，A对地面的压力小于B对地面的压力。
若在两物体上部沿水平方向切去一定的厚度，使剩余部分的质量相等，则剩余部分的厚度h A′、h B′及剩余部分对地面压强p A′、p B′的关系是A．h A′＞h B′，p A′＜p B′B．h A′＞h B′，p A′＞p B′图3A BNNNSSSS丁图2NS丙乙甲A．搓手能发热 B．加热水能沸腾 C．勺子会烫手 D．曝晒钢瓶危险图1C ．h A ′＜h B ′，p A ′＞p B ′D ．h A ′＜h B ′，p A ′＜p B ′8．在图4所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器的滑片向右移动时A ．电流表A 示数与A 1示数的比值一定变大B ．电流表A 1示数与A 示数的比值一定不变C ．电流表A 2示数变化量与A 示数变化量的比值一定不变D ．电流表A 示数变化量与A 2示数变化量的比值一定变大 二、填空题（共26分）请将结果填入答题纸的相应位置。
9．家用冰箱的电压为________伏；用电器是将________能转化成其它形式能的装置，转化中能的总量________ (选填“改变”或“不变”)。
10．随着科技的发展，我国首辆月球车成功登上月球。
以地球为参照物，月球车是________的（选填“运动”或“静止”）；月球车的设计质量为140________（选填“克”、“千克”），从地球到月球，月球车的质量________（选填“变大”、“不变”或“变小”）。
11．如图5所示，滑轮________是定滑轮（选填“A”或“B”）；若物体所受重力均为20牛，不计摩擦和滑轮重力，分别用力F 1、F 2匀速提起物体时，力F 2的大小为________牛，物体的机械能________（选填“增大”、“不变”或“减小”）。
12．由上表可知，2千克煤油温度升高5℃吸收的热量Q 1为________焦；1千克水温度从5℃升高到10℃吸收的热量Q 2________煤油吸收的热量Q 1（选填“大于”、“等于”或“小于”）；1千克铝温度升高20℃，它的比热容将________（选填“变大、“不变”或“变小”）。
13．10秒内通过某导体横截面的电荷量为3库，通过该导体的电流为________安，若该导体两端的电压为3伏，其电阻为________欧。
1度电可供“220V 40W ”的用电器正常工作________小时。
14．如图6所示，重为8牛的物体静止在水面下，物体的体积为5×104米3，物体所受的浮力为________牛，弹簧测力计的示数为________牛。
当剪断连接物体与测力计的细线时，物体所受浮力的大小________（选填“变大”、比热容：焦/（千克•℃） 煤油 2.1×103铝 0.90×103水 4.2×103铜 0.39×103（2） （3） （5） （4） （6） （7） （8） （9） （10） （11） （15） （16） （1） （17） （12） （13） （14） （18） 图5AF BF 2图6图4R 2A 2A R 1SA 1V“不变”或“变小”）15．请依据下表中太阳系行星的相关数据和图7中行星的等比例缩略图，回答问题：水 星 金 星 地 球 火 星 木 星 土 星 天王星 海王星 直径（千米）约5000 1xx 12750 7000 140000 1xx0 5xx 50000 表面状况环形坑＋岩土岩土＋云岩土＋水＋云环形坑＋岩土液态＋大气层液态＋大气层气态气态① 根据表中数据可以发现：图7中的__________是天王星（选填相应字母）。
② 图7中将行星按远日行星、巨行星和类地行星分成了3组，其中类地行星是指表面主要由岩石构成的行星，它们是：__________。
16．在图8所示的电路中，电源电压保持不变。
由于电阻R 、灯L 可能出现了故障，电键S 闭合前后，电流表指针所在的位置不变且小灯始终不发光。
① 电路中一定存在的故障是__________。
② 电路中有A 、B 、C 、D 四点，将电压表接入__________两点，断开电键，若电压表示数__________（选填“为零”或“不为零”），则可判断电阻R 断路。
三、作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔。
17．根据平面镜成像特点，在图9中画出物体AB 在平面镜MN 中所成的像A B 。
18．在图10所示的电路中，尚有两根导线没有连接，请用笔画线代替导线补上，补上后要求：① 闭合电键，小灯发光；② 当滑片向右移动时电流表示数变小。
四、计算题（共24分）（20）（19） （21） （22） （23） 图9 图10S LA0.6 3RMNAB图7 图8（a ）（b ）（c ）（d ）（e ） （f ） （g ）（h ） ASR BCL DA请将计算过程和答案写入答题纸的相应位置。
19．物体在5牛的水平拉力作用下，沿水平方向匀速前进了4米，求拉力做的功W 。
20．甲、乙两车同时开始做匀速直线运动，甲的s -t 图如图11所示，乙的速度为2米/秒。
求：① 甲运动6米所用的时间t 甲。
② 此时乙通过的路程s 乙。
21．在图12所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧。
闭合电键S 后，电流表A 的示数如图13（a ）所示。
① 求电阻R 1两端的电压U 1。
② 求电阻R 2的阻值。
③ 现选择标有 “10Ω 2Α”、“50Ω 1.5Α”字样的滑动变阻器替换电阻R 2，要求：在移动变阻器滑片P 的过程中，电压表示数的变化量最大（电压表的表盘如图13（b ）所示）。
问：选择哪一个变阻器替换电阻R 2?求出相应电压表的变化范围。
22．如图14（a ）所示，轻质薄壁圆柱形容器甲置于水平地面，底面积为2S ，容器高0.2米，内盛0.15米深的水。
图13（a ） （b ）图11t /秒12 2 4 8 6 6 24 8 0 甲s /米S AV① 若容器的底面积为4×10-2米2，求容器中水的质量m 。
② 求0.1米深处水的压强p 。
③ 现有面积为S 、密度为6ρ水圆柱体乙，如图14（b ）所示，在乙上方沿水平方向切去高为Δh 的部分A （Δh ＜0.3米），如图14（c ）所示，将A 放入容器甲中（A 与甲底部没有密合），并将此时的容器置于剩余圆柱体B 的上方中央。
（a ）若要使水对容器底部的压强p 水最大，求切去部分A 高度的最小值Δh 小。
（b ）若要使水对容器底部的压强p 水与地面受到的压强p 地的比值最大，求切去部分A 高度Δh 的范围，并求比值p 水/p 地。
五、实验题（共18分）请根据要求在答题纸的相应位置作答。
23．实验室中，常用天平来测量物体的________，测量时应将________放在天平的右盘内（选填“物体”或“砝码”）。
在“探究二力平衡的条件”实验中，用________测量力的大小，当物体受到两个力的三要素相同时，物体________处于平衡状态（选填“可能”或“不可能”）。
24．如图15所示，将焦距为10厘米的凸透镜置于光具座的C 点处，蜡烛、光屏分置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在________高度，以保证烛焰的像能成在光屏________。
将蜡烛置于A 点，应在________间移动光屏找像（选填“CD ”、“DE ”或“EF ”），直至光屏上的像最清晰；将蜡烛移至B 点，移动光屏找像，光屏上的像将________（选填“变大”、“不变”或“变小”）。
25．小明和小华“探究杠杆平衡的条件”，他们的研究过程如下：（1） （2） （4） （3） （5） （6） （7） （8） 图15CA B D E F 0102030 40 5060708090 cm0.3米乙 （a ） （b ） （c ）图14Δh0.2米甲0.15米 BA① 体验：他们用螺丝刀将骑马钉撬起，发现有两种方法，如图16所示。
请在图16（b ）中的A 点画出动力的示意图。
__________ ② 探究：他们将钩码挂在杠杆一端，如图17所示，受到撬骑马钉的启发，若要使杠杆在此位置平衡，他们用力的方向有什么规律？__________ 他们分别选取器材进行实验，并将动力F 1、动力臂l 1、阻力F 2、阻力臂l 2记录在下表中。
小明分析比较表一的实验数据可归纳得出的结论是：__________。
小华分析两表数据后发现实验序号__________的数据与小明的结论不符。
他回顾了那次实验，发现实验数据是在弹簧测力计斜拉的情况下获得的，如图18所示。
请分析小华这组数据错误的原因：当测力计斜拉时，__________。
26．小华同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍）、额定电压为“2.5V”、 “3.5V”、 “4.5V” 、 “6.3V”的待测小灯（额定功率在0.6瓦~1.8瓦之间）、电压表、电流表、滑动变阻器（标有“20Ω 2A ”字样）、电键以及导线若干。
他正确连接电路后闭合电键，移动变阻器的滑片直至小灯正常发光，发现此时变阻器的滑片P 在中点附近，电流表示数如图19所示。
① 小华同学所用的电源电压为________伏。
② 请根据相关信息计算出小灯的额定功率。
________（需写出计算过程）表一 实验 序号 F 1（牛） l 1（厘米） F 2（牛） l 2（厘米） 1 2 3 6 1 2 1 4 2 2 32844表二实验 序号 F 1（牛） l 1（厘米） F 2（牛） l 2（厘米）4 1 8 4 25 2 8 4 4 6125110（9）（10）（11） （12） （13） （14） （15）图19 图18。
