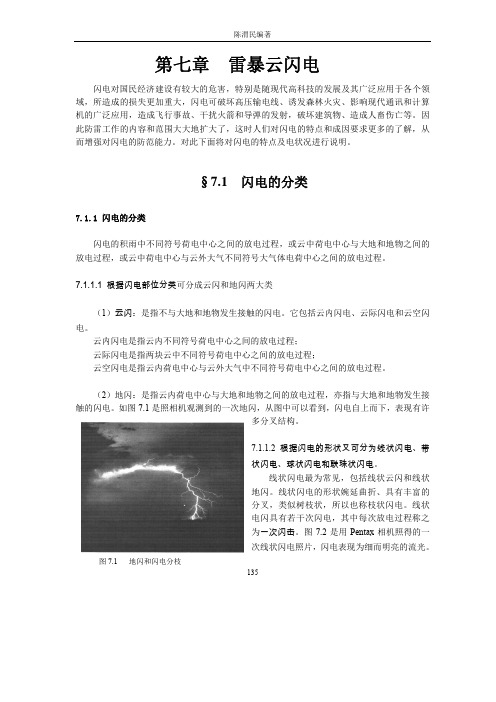

雷电原理 第七章 雷暴云闪电
§7.1 闪电的分类
7.1.1 闪电的分类 闪电的积雨中不同符号荷电中心之间的放电过程，或云中荷电中心与大地和地物之间的 放电过程，或云中荷电中心与云外大气不同符号大气体电荷中心之间的放电过程。 7.1.1.1 根据闪电部位分类可分成云闪和地闪两大类 （1）云闪：是指不与大地和地物发生接触的闪电。它包括云内闪电、云际闪电和云空闪 电。 云内闪电是指云内不同符号荷电中心之间的放电过程； 云际闪电是指两块云中不同符号荷电中心之间的放电过程； 云空闪电是指云内荷电中心与云外大气中不同符号荷电中心之间的放电过程。 （2）地闪：是指云内荷电中心与大地和地物之间的放电过程，亦指与大地和地物发生接 触的闪电。如图 7.1 是照相机观测到的一次地闪，从图中可以看到，闪电自上而下，表现有许 多分叉结构。 7.1.1.2 根据闪电的形状又可分为线状闪电、带 状闪电、球状闪电和联珠状闪电。 线状闪电最为常见，包括线状云闪和线状 地闪。线状闪电的形状婉延曲折、具有丰富的 分叉，类似树枝状，所以也称枝状闪电。线状 电闪具有若干次闪电，其中每次放电过程称之 为一次闪击。图 7.2 是用 Pentax 相机照得的一 次线状闪电照片，闪电表现为细而明亮的流光。
箭 式 先 导
的路径由云中直奔地面，这种流 光称箭式先导。箭式先导是沿着 预先电离了的路径通过的，它没 有梯式先导的梯级结构。箭式先 导的传播速度大于梯式先导的 平均传播速度，平均值为 2.010
141
陈渭民编著
不仅具有电晕放电，还具有强的正流光，它与向下先导会合，其会合点称连接点，有时称之 “连接先导”的向上流光，又若其在向下先导到达放电距离同一瞬间开始发展，则连接先导 高度约为放电距离一半。 7.2.1.2 箭式（直窜或随后）先导（图 7.13) 紧接着第一闪击之后，约经 过几十毫秒的时间间隔，形成第 二闪击。这时又有一条平均长为 50m 的暗淡光柱，沿着第一闪击
第七章施工现场危险环境因素与雷电防护
7.2.2 防雷措施
1、防雷部位的确定 施工现场需要考虑防直击雷的部位主要 有塔式起重机、施工升降机和物料提升机 等高大起重机械设备及钢脚手架、在建工 程金属结构等高架设施，防感应雷的部位 则是施工现场专用变电所或配电室的进线 处。
2、防雷装置的设置 1）防直击雷装置的设置 常用的避雷装置有避雷针、避雷线、避雷网、 避雷带和避雷器等。 一套完整的防雷装置应由接闪器（避雷针、避 雷线、避雷带、避雷网）、引下线、接地装置 三 部分组成。 2）防感应雷装置的设置 阀型避雷器氧化锌避雷器
在可能发生对地闪击的地区，遇下列情况之一时， 应划为第三类防雷建筑物：
1)省级重点文物保护的建筑物及省级档案馆。 2)预计雷击次数大于或等于 0.01次/a，且小于或等于 0.05次/a 的部、省级办公建筑物和其他重要或人员密 集的公共建筑物，以及火灾危险场所。 3)预计雷击次数大于或等于 0.05次/a，且小于或等于 0.25次/a 的住宅、办公楼等一般性民用建筑物或一般 性工业建筑物。 4)在平均雷暴日大于 15d/a的地区，高度在 15 m及 以上的烟囱、水塔等孤立的高耸建筑物；在平均雷暴 日小于或等于 15 d/a的地区，高度在 20 m及以上的 烟囱、水塔等孤立的高耸建筑物。
外电防护： 1、安全操作距离 2、安全防护设施 3、外电防护的几种方法
7.1.2 易燃易爆物与腐蚀介质防护
1、易燃易爆物防护 2、污源和腐蚀介质防护
7.1.3 机械损伤防护
7.1.4 电磁感应防护与静电防护
7.2 防雷
雷电产生的强电流、高电压、高温热具 有很大的破坏力和多方面的破坏作用，给 电力系统、给人类造成严重灾害。
7.2 防雷
7.2.1 雷电现象及其危害 1、雷电现象 雷鸣与闪电是大气层中强烈的放电现象。 雷云在形成过程中，由于摩擦、冻结等原因， 积累起大量的正电荷或负电荷，产生很高的电 位。当带有异性电荷的雷云接近到一定程度时， 就会击穿空气而发生强烈的放电。 雷电活动规律：南方比北方多，山区比 平原多，陆地比海洋多，热而潮湿的地方比冷 而干燥的地方多，夏季比其它季节多。
第七章 雷电放电及防雷保护装置
在先导放电阶段，虽然有束缚电荷的存在，但是由于负电荷 移动较慢，故线路上产生的的电流较小，相应的电压也较小， 可忽略。主放电阶段，负电荷迅速被中和，束缚的正电荷产 生的电场使导线对地形成一定电压，而雷电流产生的磁通在 导线也感应出一定电压。这两者之和就是感应雷击过电压， 分别称为雷击过电压的静电分量和电磁分量。 高电压技术 河北科技师范学院电气教研室
' 雷击点电压 U A = I 2 ⋅
Z0Z Z =I⋅ 2 2Z 0 + Z
若取 Z 0 = 300Ω, Z = 400Ω U A ≈ 120 I 若取 Z0 ≈ Z 2
U A ≈ 100 I
(三)感应雷击过电压 雷击于线路附近大地或接地的线路杆塔顶部 等，在绝缘的导线上引起感应过电压。
高电压技术 河北科技师范学院电气教研室
高电压技术 河北科技师范学院电气教研室
第二节 防雷保护装置
避雷针和避雷线 保护间隙和避雷器 防雷接地
高电压技术
河北科技师范学院电气教研室
现代电力系统中实际采用的防雷保护装置主要有： 避雷针、避雷线、保护间隙、各种避雷器、防雷接 地、电抗线圈、电容器组、消弧线圈、自动重合闸 等等。
高电压技术
河北科技师范学院电气教研室
高电压技术 河北科技师范学院电气教研室
保护范围：表示避雷装置的保护效能，保护范围 是相对的，每一个保护范围都有规定的绕击 （概）率，绕击指的是雷电绕过避雷装置而击 中被保护物体的现象。我国有关规程所推荐的 保护范围对应于0.1％的绕击率。
高电压技术
河北科技师范学院电气教研室
(一)单支避雷针
rx = ( h − hx ) P h ( hx ≥ ) 2 h (hx < ) 2
第七章第一节 电流对人体的作用及基本安全常识
1.人工呼吸急救法
图7- 6 心脏胸外挤压法 a)向下挤压 b)迅速放松
第三节
安全用电措施
一、安全用电制度措施
1.安全教育 2.建立和健全电气操作制度
2.建立和健全电气操作制度
1)所有绝缘、检验工具，应妥善保管，严禁他用，并定期检查、校 验。 2)现场施工用高低压设备及线路，应按照施工设计及有关电气安全 技术规程安装和架设。 3)线路上禁止带负荷接电或断电，严格遵守停电操作的相关规定， 操作前做好防止突然送电的各项安全措施。 4)安装高压油开关、断路器等有返回弹簧的开关设备时，应将开关 置于断开位置。 5)电力传动装置系统及高低压各型开关调试时，应将有关的开关手 柄取下或锁上，悬挂标识牌，防止误合闸。 6)电气设备的金属外壳，必须接地或接零，同一设备可做接地和接 零，同一供电网不许有的接地和有的接零。
