配电站中的变电设备及其作用
发电厂变电站电气设备
发电厂变电站电气设备引言发电厂变电站是一个重要的能源基础设施，主要用于将发电厂产生的电能变换为适合输送和分配的电能。
电气设备是发电厂变电站的核心组成部分，负责将电能进行各种电压等级的变换和保护。
本文将介绍发电厂变电站常见的电气设备及其功能。
主要电气设备发电变压器发电变压器是发电厂变电站中最重要的电气设备之一。
其主要功能是将发电机产生的低电压变换为高电压，以便输送到远距离的用户。
发电变压器一般由高压侧和低压侧组成，通过电磁感应的原理进行电能的变换。
高压断路器高压断路器是发电厂变电站中用于保护电力设备免受过电压和短路故障的电气设备。
当电力设备发生短路故障或过电压时，高压断路器会迅速切断电路，以防止更严重的设备损坏或事故发生。
低压断路器低压断路器是发电厂变电站中的另一种重要电气设备，用于保护低压电路和用户设备。
低压断路器一般是通过过载保护和短路保护来保护电力设备免受电流过载和短路故障的损害。
继电器继电器是发电厂变电站中一个重要的电气控制设备，用于控制和保护电力系统的运行。
继电器可以根据电力系统的工作状态，通过电磁吸合或释放的方式来控制电路的开关状态。
常见的继电器包括过流继电器、欠电压继电器和过温继电器等。
变压器保护装置变压器保护装置是用于对发电变压器进行保护的电气设备。
它可以监测变压器的电流、温度和油位等参数，并在发现异常情况时及时切断电路，以保护变压器免受损坏。
其他电气设备除了上述几种主要的电气设备外，发电厂变电站还包括其他一些辅助设备和辅助电气设备，如电流互感器、电压互感器、避雷器、接地装置等。
这些设备在保证电力系统的安全运行和电能的高效利用方面起到重要作用。
总结发电厂变电站电气设备是保证电力系统供电可靠性和安全性的关键设备。
发电变压器、高压断路器、低压断路器、继电器和变压器保护装置是发电厂变电站中常见的主要电气设备。
此外，还有一些辅助设备和辅助电气设备用于支持电力系统的正常运行和保护。
了解这些电气设备的功能和作用，有助于我们更好地理解和维护发电厂变电站。
变电站基本构成
变电站是电力系统中的重要组成部分，其主要功能是进行电能的变换、分配、控制和保护。
变电站的基本构成通常包括以下几个主要部分：
1. 变压器：变电站中的主要设备之一，用于将电力系统中的电压进行升降，以适应不同电压等级的传输和分配。
2. 开关设备：包括断路器、刀闸等，用于控制电能的流动和实现系统的分段操作。
断路器用于开关电路，而刀闸主要用于隔离电路。
3. 继电保护设备：用于检测电力系统中的异常情况，如过载、短路等，并通过对开关设备的控制实现系统的自动保护。
4. 电流互感器和电压互感器：用于对电流和电压进行测量和监测，为继电保护设备提供输入信号。
5. 控制设备：包括各种监测、测量、通信和自动化设备，用于实现对电力系统的远程监控、操作和数据采集。
6. 接地设备：用于确保变电站设备和结构的良好接地，提高系统的安全性和稳定性。
7. 电源系统：包括直流电源和备用电源，用于供电给变电站的控制设备和继电保护设备，以确保它们在断电情况下仍能正常运行。
8. 建筑和设施：变电站通常包括设备大厅、控制室、办公室、道路、防火墙等建筑和设施，以提供良好的工作环境和安全保障。
以上是变电站的基本构成，实际变电站的设计和布局可能会根据不同的用途、电压等级和规模而有所不同。
同时，变电站的技术水平和智能化程度不断提高，新型的数字化、自动化技术也逐渐应用于变电站的建设和运行。
变电站各组成设备的作用及原理
电磁辐射与防护研究实验室/第二章 变电站的各组成设备的作用以及工作原 理2.1 变压器的分类、组成材料、构造以及工作原理2.1.1 变压器简介 变压器的功能主要有： 电压变换、 电流变换、 阻抗变换、 隔离、 稳压 （磁饱和变压器） 、 自耦变压器、高压变压器（干式和油浸式）等。
变压器常用的铁芯形状一般有 E 型和 C 型 铁芯、XED 型、ED 型、CD 型。
变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、 干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变 压器、箱式变电器、试验变压器、转角变压器、大电流变压器、励磁变压器。
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。
当一交流电流(具有某一已知频率)流于其中之一组线圈时， 于另一组线圈中将感应出具 有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为“一次线圈”(Primary coil)；而跨于此线圈的 电压称之为“一次电压” 。
在二次线圈的感应电压可能大于或小于一次电压，是由一次 线圈与二次线圈间的「匝数比」所决定的。
因此，变压器区分为升压与降压变压器两种。
大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。
基于铁材的高导磁 性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。
在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者 之线圈匝数比相同。
因此， 变压器之匝数比， 一般可作为变压器升压或降压的参考指标。
由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升 输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元 化，可以这样说，没有变压器，现代工业实无法达到目前发展的现况。
电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的 分界线。
变电站功能和设备概述
联 由于电压线圈内阻抗很大，电压互感器运行时，相当于一台空载变压
器 二次侧不能短路，否则绕组被烧毁
编辑课件
49
吉安瓜畲220kV变电站220kV电压互感器
编辑课件
50
吉安瓜畲220kV变电站220kV电流互感器
按冷却介质和冷却方式分有： 油浸式变压器：冷却方式一般为自然冷却，风冷却，强迫风冷却等； 干式变压器：绕组置于气体中（空气或六氟化硫气体），或是浇注环 氧树脂绝缘
编辑课件
15
变压器工作原理
变压器原边（初级）绕组加 交流电压后，流过原边绕组 的电流在铁芯中会产生交变 磁通，使原边和副边（次级） 绕组发生电磁联系；根据电 磁感应原理，交变磁通穿过 这两个绕组就会感应出电动 势，其大小与绕组匝数成正 比，绕组匝数多的一侧电压 高，绕组匝数少的一侧电压 低；变压器起到变换电压的 目的。
220kV母线侧隔离分位
编辑课件
41
110kV母线侧隔离合位
编辑课件
42
110kV母线侧隔离分位
编辑课件
43
吉安瓜畲220kV变电站220kV隔离开关
编辑课件
44
互感器
互感器是一种特殊的变压器 互感器分电压互感器和电流互感器两大类，它们是供
电系统中测量和保护用的重要设备 电压互感器是将系统的高电压改变为标准的低电压
如：能用来分、合电压互感器、避雷器或分、合变压 器的接地中性点；分、合励磁电流不超过2A的空载变 压器；关合电容电流不超过5A的空载线路等。
编辑课件
33
高压隔离开关
隔离开关 动触头

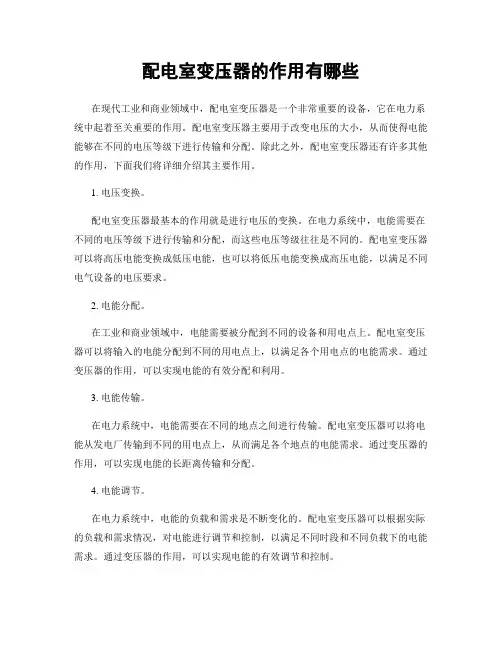

配电室变压器的作用有哪些
配电室变压器的作用有哪些在现代工业和商业领域中，配电室变压器是一个非常重要的设备，它在电力系统中起着至关重要的作用。
配电室变压器主要用于改变电压的大小，从而使得电能能够在不同的电压等级下进行传输和分配。
除此之外，配电室变压器还有许多其他的作用，下面我们将详细介绍其主要作用。
1. 电压变换。
配电室变压器最基本的作用就是进行电压的变换。
在电力系统中，电能需要在不同的电压等级下进行传输和分配，而这些电压等级往往是不同的。
配电室变压器可以将高压电能变换成低压电能，也可以将低压电能变换成高压电能，以满足不同电气设备的电压要求。
2. 电能分配。
在工业和商业领域中，电能需要被分配到不同的设备和用电点上。
配电室变压器可以将输入的电能分配到不同的用电点上，以满足各个用电点的电能需求。
通过变压器的作用，可以实现电能的有效分配和利用。
3. 电能传输。
在电力系统中，电能需要在不同的地点之间进行传输。
配电室变压器可以将电能从发电厂传输到不同的用电点上，从而满足各个地点的电能需求。
通过变压器的作用，可以实现电能的长距离传输和分配。
4. 电能调节。
在电力系统中，电能的负载和需求是不断变化的。
配电室变压器可以根据实际的负载和需求情况，对电能进行调节和控制，以满足不同时段和不同负载下的电能需求。
通过变压器的作用，可以实现电能的有效调节和控制。
5. 电能保护。
在电力系统中，电能需要得到有效的保护，以防止各种电力故障和事故的发生。
配电室变压器可以对电能进行有效的保护，包括过载保护、短路保护、接地保护等，以确保电能的安全和可靠运行。
6. 节能降耗。
配电室变压器可以通过提高电能的传输效率和降低电能的损耗，来实现节能降耗的目的。
通过变压器的作用，可以提高电能的利用率和降低电能的损耗，从而节约能源和降低成本。
综上所述，配电室变压器在电力系统中具有非常重要的作用，包括电压变换、电能分配、电能传输、电能调节、电能保护和节能降耗等。
配电室变压器的作用不仅体现在电力系统的正常运行中，还体现在提高电能利用效率、保护电力设备和节约能源方面。
图文解读：10kV配电室内都有哪些电气设备
简单来说：就是引入电源不经过电力变压器变换，直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所称之为配电所（站）。
其实，最直白的理解就是插排的道理，下端接用户多了，不够分了，需要多点节点。
下面基于工程实例，图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。
一、10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆10、综合保护装置•A BB-140C•A BB-REF615•南瑞PCS9621A综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。
功能：在故障状态下启动保护动作，输出保护信号。
安装位置：进线柜、出线柜、母联柜（有断路器的柜内）。
保护的类型：•过流保护：短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。
（时间）•速断保护：电流突然增大，不断电会烧坏设备。
•零序保护：测量通过三相的线电流和，达到预设值时动作。
变压器保护信号：变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）11、高压柜仪表室1计量表；2信号继电器；3综合保护装置；4检修压板；5位置指示灯；6分合闸状态指示灯；7带电指示器；8照明开关；9加热开关；10手动操作开关；•内部材质：非晶合金（SCBHR）变压器温控器功能：•显示变压器绕组内温度•控制风机启停•向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）• 铜损（空载时发生）铜损是指变压器线圈电阻所引起的损耗。
35kv箱变
35kv箱变简介35kv箱变又称为35千伏箱式变电站，是一种用于变电所或配电站的高压变电设备。
它起到将输送来的高压电能进行变压、配电的作用。
本文将详细介绍35kv 箱变的基本原理、组成结构、主要功能以及在电力系统中的应用。
基本原理35kv箱变的运行基于变压器原理，即利用电磁感应原理实现电能的传输与变压。
电能首先通过高压侧输入箱变，然后通过变压器的升压作用将电能升压至适合输电的高压水平，进而通过低压侧输出，输送到下游的电网中。
组成结构35kv箱变主要由以下几个组成部分构成：1.高压室：位于箱变的一端，用于承载高压侧设备，包括高压侧绝缘子和高压断路器等。
2.变压器：是箱变的核心设备，用于将高压电能变压为低压电能。
3.低压室：位于箱变的另一端，用于承载低压侧设备，包括低压侧绝缘子、低压断路器和配电设备等。
4.控制室：用于箱变的监测与控制，包括监测仪表、保护装置和控制设备等。
主要功能35kv箱变具有以下主要功能：1.变电功能：将输送来的高压电能通过变压作用，将电能升压为适合输电的高压水平，确保电能的有效传输。
2.配电功能：将经过变压后的低压电能通过配电设备输出，满足不同需求的用电负荷。
3.安全保护功能：箱变内配备了各类保护设备，如断路器、避雷器等，确保箱变内外的电力系统安全运行。
4.监测与控制功能：箱变内的控制室通过监测仪表和控制设备实现箱变的远程监测与控制，保障电力系统的稳定运行。
应用与优势35kv箱变广泛应用于各种电力系统中，包括城市电网、农村电网以及工矿企业等。
它的优势主要体现在以下几个方面：1.简化电力系统：35kv箱变能够将输送来的高压电能进行变压、配电，使得电力系统变得简单、清晰，方便管理和维护。
2.空间节约：相比传统的变电所，35kv箱变可采用箱式结构，占地面积小，适合在有限场地内建设。
3.运维成本低：由于35kv箱变采用模块化设计，可以降低设备维护成本，并减少停电时间。
总结35kv箱变是一种用于高压输电变电所的重要设备，它通过变压作用和配电功能，保证电能在电力系统中的传输和应用。
配电站的基本构成和功能介绍
配电站的基本构成和功能介绍配电站是电力系统中的一个重要组成部分，它起着电能分配、转换、保护和控制的关键作用。
本文将介绍配电站的基本构成和功能，以帮助读者更好地了解和理解配电站的工作原理及其在电力系统中的重要性。
1. 基本构成：（1）变压器：配电站中的变压器是电能转换和电压调节的核心设备。
它主要负责将从电厂输送过来的高电压电能通过变压器变成更适合配电的低电压，如110kV、35kV或10kV。
（2）开关设备：开关设备包括断路器、隔离开关、负荷开关等，用于控制电流的通断和导向。
这些设备通过分隔系统中的电气元件，为系统运行和维护工作提供了安全保障。
（3）保护设备：配电站的保护设备主要用于监测电力系统中的故障和异常情况，并及时采取措施以保护设备和人员安全。
常见的保护设备包括继电器、熔断器、过电压保护装置等。
（4）计量设备：配电站中的计量设备用于测量和记录电能的消耗和负载情况，以便进行能耗管理和电能计费。
这些设备包括电能表、电流互感器、电压互感器等。
（5）控制装置：控制装置用于远程监测和控制配电站运行状态，如远程开关、遥测和遥信系统等。
这些装置能够提高配电站的自动化水平，实现对电力系统的远程操作和控制。
2. 功能介绍：（1）电能转换与分配：配电站的首要功能是将从电厂输送来的高电压电能经过变压器转换成适合于城市和工业用电的低电压，然后再根据不同的用户需求将电能分配给各个终端。
（2）电能质量保障：配电站负责维持电能的稳定供应和质量保障。
通过配电站中的设备和装置，可以对电能进行监控和调节，以防止电压波动、频率偏差、谐波等对用户设备造成损坏。
（3）电能控制与保护：配电站中的开关和保护设备能够及时检测并隔离系统中的故障，以保护设备和人员的安全。
同时，配电站还通过遥测和遥信系统对系统状态进行监测和控制，实现对电力系统的远程操作。
（4）电能计量和管理：配电站通过计量设备，对用电量进行测量和记录，以便进行能耗管理和电能计费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电站中的变电设备及其作用
配电站是电力系统中的重要组成部分，其主要功能是接受高压输电线路送来的
电力，进行变电和配电，将电能按照不同的电压等级传输到终端用户。
在配电站中，变电设备起着至关重要的作用，它们负责将高压电能转换成适合向不同用户供应的低压电能。
本文将深入探讨配电站中的变电设备及其作用。
配电站中的变电设备主要包括变压器、断路器和隔离开关等。
下面将分别介绍
它们的作用。
变压器是配电站中最重要的设备之一。
它被用来改变电压的大小，实现从高压
到低压的电能转换。
其基本原理是通过电磁感应的方式将输送到变电站的高压电能转换为适用于供应给终端用户的低压电能。
变压器通常包括高压侧和低压侧两个绕组，高压侧将输入的高压电能降压后输出，而低压侧则按照需要提供适当的低电压供应给用户。
变压器起到了电能配送和电压调节的重要作用，保证了电网稳定供电。
在配电站中，断路器和隔离开关起到了保护电网安全运行的作用。
断路器用于
及时检测故障和损坏，当电网发生短路故障或过电流时，断路器会迅速切断电路，避免故障扩大和影响其他部分的供电，保护用户和设备的安全。
隔离开关是为了方便维护和检修电网中的设备而设置的，当需要对某些设备进行检修或维护时，可以使用隔离开关将其与电网分离，确保工作人员的安全。
此外，配电站中的变电设备还包括电流互感器和电压互感器。
它们用于测量电
能传输过程中的电流和电压，并将信号输出给监测系统。
电流互感器是将高电流通过互感作用转换为低电流，方便测量和保护；电压互感器则是将高电压变换为低电压，以便监测和测量。
变电设备在配电站中的作用不仅限于电能转换和保护，还涉及电能质量的提升。
在电能传输过程中，存在电压波动、谐波等问题，这些问题会影响电力设备的正常运行和终端用户的用电设备。
为了解决这些问题，配电站中常配备电力滤波器和电
力调压器。
电力滤波器用于滤除谐波和干扰信号，保证电能质量的稳定性；电力调压器则用于调整电压，提高电压的稳定性和可靠性。
综上所述，配电站中的变电设备是实现电能变换、保护和质量提升的重要装置。
变压器实现了电能的高低压转换，断路器和隔离开关保护电网安全运行，电流互感器和电压互感器提供电能测量和监测信号，电力滤波器和电力调压器改善电能质量。
这些设备的协调运行，确保了电力系统的安全稳定运行，为终端用户提供了高质量的电能供应。
