汽车照明系统
前照灯
远光灯
01
近光灯
02
转向灯
03
近光灯与远光灯
近光灯
远光灯
在夜间或能见度低的情况下，远光灯 可以照亮较远的距离，提供良好的视野。
2
使用场景
3
03
汽车照明与信号系Biblioteka 的电路与控制前照灯的电路与控制
前照灯的电路组成
包括电源、开关、继电器、前照灯等部件。
前照灯的控制方式
包括手动控制和自动控制两种方式。
前照灯的开关控制
通过汽车仪表板上的开关或方向盘左侧的开关进行控制。
信号灯的电路与控制
信号灯的电路组成 信号灯的控制方式 信号灯的开关控制
灯光配置 灯光色温 信号系统响应时间
05
未来汽车照明与信号系统的发展趋势
LED在汽车照明系统中的应用
LED光源的优点 LED照明系统的应用 LED技术的进步
智能照明系统的发展
智能照明系统的优势 智能照明系统的应用 智能照明系统的发展趋势
先进驾驶辅助系统（ADAS）对汽车照明与信号系统的要 求与影响
THANK YOU
雾灯
• 装于汽车前部和后部，由于雾天能见度低，驾驶 员难以发现车辆，因此雾灯能在雾天提供额外的 照明和被发现距离。
转向灯
倒车灯
02
汽车信号系统
危险报警灯
01
02
作用
类型
03 使用场景
停车灯
作用
类型
使用场景
汽车照明与信号系统
三、汽车防炫目措施 1.措施：为了确保安全行车，汽车采用远光
灯和近光灯防止炫目：无迎面车辆行驶， 采用远光，满足高速行驶照明需要；和迎 面车辆会车时，采用近光，照射距离较近， 避免光线直射迎面驾驶员眼睛。
一、保证运行安全； 二、满足交通法规。
一、汽车照明系统种类（照明和信号） 1. 照明灯 （1）前照灯
安装：汽车前方。
用途：夜间行车时，照亮车前的道路和物体，确保行 车安全； 同时发出远光和近光交替变换的灯光信号， 以便夜间超车和避免会车时使对方驾驶员眩目。白色。
功率：在40-60瓦。
（2）后照灯，又叫尾灯 安装：汽车尾部。
组成。（城市里开车为什么尽量用近光？高中晚上回家 戴帽子） 4）灯泡的插头制成插片式：结构简单、拆装方便、接触 性能可靠。
5.2.2 前照灯的结构
2．反射镜
（1）材料：反射镜一般用0.6～0.8mm的薄钢板 冲压而成，反射镜的表面形状呈旋转抛物面。 其内表面镀银、铬、铝，然后抛光。
（镀铝的反射系数可以达到94％以上，机械 强度也较好，所以现在一般采用真空镀铝）
第五章 照 明 与 信 号 系 统
一、了解汽车照明系统、信号系统及 报警装置的构成。
二、了解汽车照明系统、信号系统及报 警装置的基本工作原理。
三、掌握前照灯的安装及调整方法。 四、掌握电喇叭的调整方法。
5.1 概述
为了保证发动机的正常工作和汽车的行驶安全可 靠，在汽车上必须安装各种照明设备和信号装置， 照明及信号系统除了美观、实用外，必须满足两个 要求：
汽车照明与信号系统的工作原理
汽车照明与信号系统的工作原理汽车的照明与信号系统是汽车的重要组成部分，有助于维护司机和行驶中的其他车辆的安全。
照明系统能为司机提供明暗路段的判断，为其他车辆跟踪汽车的位置提供方便；信号系统则采用特殊的灯光及其他方式，提供司机穿行中的相关信息。
照明与信号系统能够根据不同路况变化进行调整，为行车安全提供保障。
汽车照明系统主要包括大灯、尾灯、雾灯、日间行车灯，这些灯光能够帮助司机在晚上或黑暗的路段中判断路面情况及避免驾驶危险。
其中，大灯被用于远距离行驶，照明路面上的曲折曲线，并亮起路边标志；尾灯则能分清车辆前后，防止追尾；雾灯能帮助司机在雾气重的情况下有效可视其他车辆；日间行车灯即利用较低的功率照亮驾车者和行人，使他们分清驾车者。
此外，汽车还装有信号灯系统，它有助于照明路口，避免司机穿行时发生碰撞。
信号灯由四种灯光：红色、黄色、绿色和橙色灯组成，按照一定规律变化，当红灯亮时表示停止行驶；黄灯亮时表示司机应该减速，但不要停车；绿灯亮时表示司机可以继续行驶；橙灯亮时则表示预警，司机应该回避驾驶危险。
此外，汽车还会装有喇叭，它能够发出声音报警，增加行车的安全性。
它的成分包括报警蜂鸣器、变速箱转换报警器和驾驶室警报器，当行车发生危险时会发出特定频率的音调，司机可以根据音调的内容及时采取防止措施。
本文简要介绍了汽车照明与信号系统的工作原理，它们都是汽车行车安全的保障，应该及时安装、使用及维护，以确保行车的安全。
从机械结构上看，汽车照明与信号系统的工作原理都是类似的，它们都依靠发电机能够把发动机的转子的动能转换成电能，每个系统都有其独立的控制系统，根据行车情况及时调整灯光及声音。
照明系统主要由各种接线及控制系统组成，它能够控制发电机的频率，从而调整灯光的亮度。
首先，灯光会由发电机发出脉冲，然后由各种接线系统将电能转换成指定的频率，最后通过控制系统比照发出灯光，达到调节照明的目的。
信号系统的工作原理与照明系统的工作原理类似，但它的控制方法有所不同，他会采取两个独立的控制系统，根据路况及时调整信号灯的闪烁模式。
汽车照明及信号系统PPT课件
①灯光开关有拉钮式、旋转式、 组合式等形式，其中组合开关应用较 为广泛。
如图所示，转动开关端部，可依 次接通尾灯和前照灯。当驾驶员将开 关向下压时，前照灯便由近光变为远 光；当将开关向上扳时，亦可变为远 光，松手后开关自动弹回近光位置。
汽车电器设备构造与维修
任务一 认识照明系统
为了保证汽车夜间行驶的安全，在汽车上 装有多种照明设备，用来在夜晚照明道路、标 示车辆宽度、照明车厢内部和仪表、方便夜间 检修等。
照明系统主要包括前照灯、雾灯、牌照灯、 仪表灯、顶灯等设备，其中，前照灯是最重要 的装置。
1 前照灯的基本要 求：
（1）前照灯应保证车前有明亮且均匀的照明，使驾驶员能看清车 前100 m以内路面上的所有障碍物。
驾驶员关闭前照灯、停车灯等或者自动关闭灯光。
如图所示， 在点火开关 断开而前照灯（或停车灯） 仍然亮着的情况下，电流经 二极管VD1（或VD2），使VT 产生基极电流而导通，蜂鸣 器发出声音提醒驾驶员关灯； 当接通点火开关时，VT的基 极电位提高，VT截止，蜂鸣
器不发出声音。
任务一 认识照明系统
2）前照灯的电路组成
任务一 认识照明系统
②前照灯关闭自动延时器是一种自动延时关闭前照灯的电子控制装置，
它的主要作用是在汽车停驶后，为驾驶员下车离去提供一段时间的照明， 以免摸如黑图所离示开，车前辆照。灯关闭自动延时 器利用晶闸管的通断来控制继电器动 作，而晶闸管的通断由电容器电路控 制。
任务一 认识照明系统
③提醒关灯装置由灯光提示警报系统与自动关闭系统构成。该装置的作用是 当点火开关关闭，但驾驶员忘记关闭灯光控制开关时，自动发出警报，警告

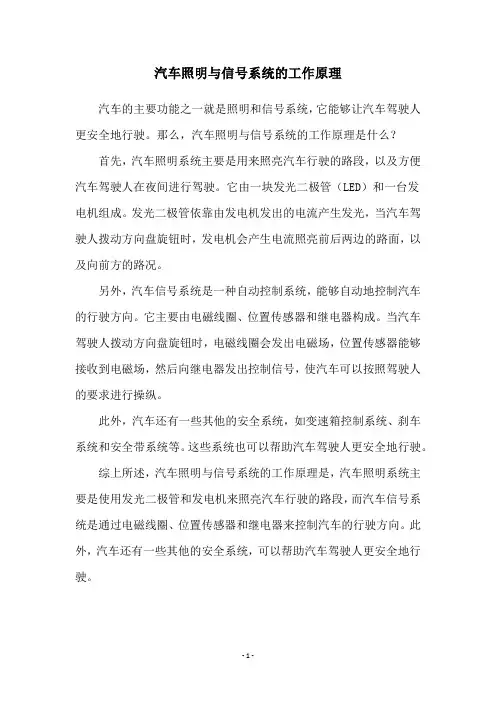

汽车照明与信号系统的工作原理
汽车照明与信号系统的工作原理
汽车的主要功能之一就是照明和信号系统，它能够让汽车驾驶人更安全地行驶。
那么，汽车照明与信号系统的工作原理是什么？
首先，汽车照明系统主要是用来照亮汽车行驶的路段，以及方便汽车驾驶人在夜间进行驾驶。
它由一块发光二极管（LED）和一台发
电机组成。
发光二极管依靠由发电机发出的电流产生发光，当汽车驾驶人拨动方向盘旋钮时，发电机会产生电流照亮前后两边的路面，以及向前方的路况。
另外，汽车信号系统是一种自动控制系统，能够自动地控制汽车的行驶方向。
它主要由电磁线圈、位置传感器和继电器构成。
当汽车驾驶人拨动方向盘旋钮时，电磁线圈会发出电磁场，位置传感器能够接收到电磁场，然后向继电器发出控制信号，使汽车可以按照驾驶人的要求进行操纵。
此外，汽车还有一些其他的安全系统，如变速箱控制系统、刹车系统和安全带系统等。
这些系统也可以帮助汽车驾驶人更安全地行驶。
综上所述，汽车照明与信号系统的工作原理是，汽车照明系统主要是使用发光二极管和发电机来照亮汽车行驶的路段，而汽车信号系统是通过电磁线圈、位置传感器和继电器来控制汽车的行驶方向。
此外，汽车还有一些其他的安全系统，可以帮助汽车驾驶人更安全地行驶。
- 1 -。

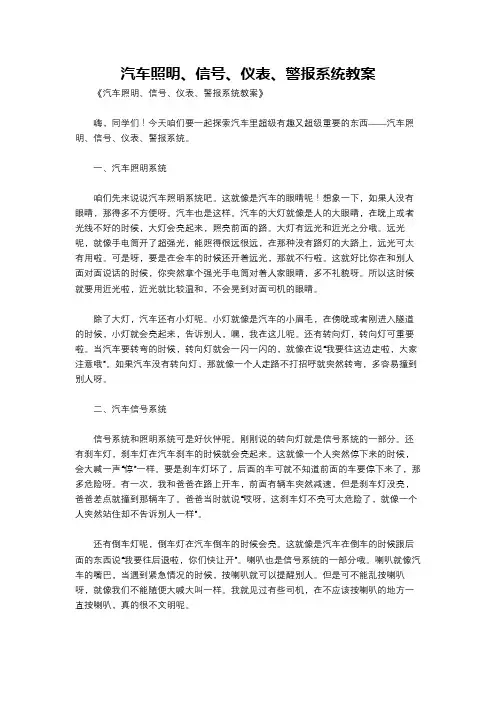

汽车照明、信号、仪表、警报系统教案
汽车照明、信号、仪表、警报系统教案《汽车照明、信号、仪表、警报系统教案》嗨，同学们！今天咱们要一起探索汽车里超级有趣又超级重要的东西——汽车照明、信号、仪表、警报系统。
一、汽车照明系统咱们先来说说汽车照明系统吧。
这就像是汽车的眼睛呢！想象一下，如果人没有眼睛，那得多不方便呀。
汽车也是这样。
汽车的大灯就像是人的大眼睛，在晚上或者光线不好的时候，大灯会亮起来，照亮前面的路。
大灯有远光和近光之分哦。
远光呢，就像手电筒开了超强光，能照得很远很远，在那种没有路灯的大路上，远光可太有用啦。
可是呀，要是在会车的时候还开着远光，那就不行啦。
这就好比你在和别人面对面说话的时候，你突然拿个强光手电筒对着人家眼睛，多不礼貌呀。
所以这时候就要用近光啦，近光就比较温和，不会晃到对面司机的眼睛。
除了大灯，汽车还有小灯呢。
小灯就像是汽车的小眉毛，在傍晚或者刚进入隧道的时候，小灯就会亮起来，告诉别人，嘿，我在这儿呢。
还有转向灯，转向灯可重要啦。
当汽车要转弯的时候，转向灯就会一闪一闪的，就像在说“我要往这边走啦，大家注意哦”。
如果汽车没有转向灯，那就像一个人走路不打招呼就突然转弯，多容易撞到别人呀。
二、汽车信号系统信号系统和照明系统可是好伙伴呢。
刚刚说的转向灯就是信号系统的一部分。
还有刹车灯，刹车灯在汽车刹车的时候就会亮起来。
这就像一个人突然停下来的时候，会大喊一声“停”一样。
要是刹车灯坏了，后面的车可就不知道前面的车要停下来了，那多危险呀。
有一次，我和爸爸在路上开车，前面有辆车突然减速，但是刹车灯没亮，爸爸差点就撞到那辆车了。
爸爸当时就说“哎呀，这刹车灯不亮可太危险了，就像一个人突然站住却不告诉别人一样”。
还有倒车灯呢，倒车灯在汽车倒车的时候会亮。
这就像是汽车在倒车的时候跟后面的东西说“我要往后退啦，你们快让开”。
喇叭也是信号系统的一部分哦。
喇叭就像汽车的嘴巴，当遇到紧急情况的时候，按喇叭就可以提醒别人。
但是可不能乱按喇叭呀，就像我们不能随便大喊大叫一样。
简述汽车照明与信号系统的组成
简述汽车照明与信号系统的组成
汽车照明与信号系统是汽车上用于提供照明和传达信息的重要组成部分。
它包括以下几个主要部分：
前照灯：前照灯用于提供车辆前方的照明。
它们通常包括远光灯和近光灯两种模式，以适应不同的行驶条件和对其他道路用户的照明要求。
后尾灯：后尾灯用于提供车辆后方的照明，包括制动灯、示宽灯和尾灯。
制动灯在车辆刹车时亮起，提醒后方车辆注意。
示宽灯用于指示车辆的宽度，以增加夜间和恶劣天气下的可见性。
尾灯用于标识车辆的位置和存在。
转向灯：转向灯用于指示车辆的转向意图。
它们位于车辆的四个角落，通过闪烁的方式向其他车辆和行人传达转向信号，提醒它们车辆即将改变方向。
示廓灯：示廓灯用于标识车辆的轮廓和存在。
它们通常位于车辆的前部、后部和侧部，以增加车辆的可见性，尤其在夜间或能见度较差的情况下。
雾灯：雾灯用于在雾天或恶劣的天气条件下提供增强的前方照明。
它们通常位于车辆的前部较低位置，以避免雾气影响并提高能见度。
倒车灯：倒车灯用于在倒车时提供后方照明。
它们使得驾驶员可以清楚地看到后方的障碍物，提高安全性。
除了上述照明系统，汽车的信号系统还包括其他重要组成部分，如喇叭、警示灯和灯光控制开关。
喇叭用于发出警示声音，提醒其他车辆或行人注意。
警示灯可以包括警示灯闪光、紧急闪光等功能，用于表示紧急情况或特殊警示。
灯光控制开关用于驾驶员操作和控制车辆照明系统的开关和模式。
项目五-汽车照明与信号系统ppt课件
19
(2) 反射镜
反射镜的作用是将灯泡的光线聚合并导向远方。 如图5.5所示为反射镜反射灯泡光线的情况。
• 国内外生产的双丝灯泡的前照灯,按近光的配光不 同 , 分为对称式和非对称式两种不同的配光制。
23
(1) 对称式配光
远光灯丝位于反射镜的焦点上,而近光灯丝则位 于焦点的上方并稍向右偏移( 从灯泡向反射镜看去 ) 。对称式配光的工作情况如图5.8所示。
图5.8 对称式配光的工作情况
24
图5.9 具有配光屏的双灯丝灯泡的工作情况 1. 近光灯丝;2. 遮光屏;3. 远光灯丝
缺点：价格高、容易炫目。
18
3）LED灯
LED灯在车内照明和刹车灯、应急灯等方面的应用已经起 得了显著的成效，LED在整车内外部照明光源的比重已经超过 了80%。随着LED照明技术的快速发展和成本的逐步下降，LED 前照灯经过近年来的技术验证、概念车展示等阶段之后，越来 越接近大范围应用于量产车系统中的美好前景。
6
照明灯按照灯光控制方法划分，分两类：
小灯
Hale Waihona Puke 示宽灯 示高灯 尾灯 牌照灯
大灯 （前照灯）
远光灯 近光灯
7
汽车外部照明灯
8
汽车内部照明
1. 发动机罩下灯;2. 工作灯;3. 仪表照明灯、报警指示灯; 4. 顶灯;5. 门灯;6. 阅读灯;7. 行李厢灯;8. 开关照明灯
9
2.常用照明灯功能
1 前照灯 前照灯装在汽车头部的两侧，用于夜间行车道路的照明。 有两灯制和四灯制之分，功率一般为40~60W。 2 雾灯 雾灯有前雾灯和后雾灯两种。前雾灯装于汽车前部比前照 灯稍低的位置，用于在雨雾天气行车时道路的照明；为保证雾 天高汽车向后方车辆或行人提供本车位置信息，交通管理部门 规定，运行车辆应在车辆后部加装功率较大的后雾灯，以降低 交通事故发生率。雾灯的光色规定为光波较长的黄色、橙色或 红色。
