易工水运工程地基CAD软件使用手册
水工结构设计软件1.0说明书
探索者结构工程CAD系列软件TSSD水工结构CAD使用说明书北京探索者软件技术有限公司2004年4月第一章引言TSSD 水工结构CAD设计软件是以AutoCAD为平台，以Object ARX、Visual C++、Auto Lisp为开发工具进行研制开发的专业结构工程辅助设计软件，支持Auto CAD R14/2002/2004平台。
1. TSSD水工结构CAD软硬件环境要求TSSD水工结构CAD软件基于AutoCAD R14/2002/2004版软件开发，因此对计算机软硬件环境的要求与AutoCAD R14/2002/2004完全相同。
操作系统：简体中文版Windows 98 / me / 2000 / NT / XP/ 2003。
2. 软件安装TSSD水工结构CAD软件为TSSD兼容版：支持AutoCAD R14 / 2002 / 2004平台。
现在，以TSSD水工结构CAD单机版为例介绍一下TSSD软件的安装过程。
安装时，一定要先安装TSSD软件，然后插加密锁。
1、在光盘中找到文件夹x:\单机版\安装盘，运行文件夹中的Setup.exe文件。
如图2-2.1所示：运行此文件图2-2.1启动安装程序对话框2、程序进入安装准备阶段，如图2-2.2所示：图2-2.2安装准备对话框3、如果计算机中已经安装有TSSD水工结构CAD软件软件，则弹出如图2-2.3所示对话框，按提示卸载已有的TSSD软件。
图2-2.3卸载提示对话框4、若计算机中没有安装过该软件，则弹出如图2-2.4所示TSSD水工结构CAD 软件安装对话框：图2-2.4欢迎安装对话框5、单击下一步，则弹出如图1-2.5所示的对话框。
图2-2.5阅读许可证协议6、点取是按钮，弹出如图2-2.6所示对话框，选取安装组件后，确定软件安装位置，也可以手工输入安装目录（注意：不能使用中文目录名）。
继续下一步安装；点取上一步按钮，返回到上一步；点取取消按钮退出安装程序。
Cadtool使用说明
二次开发程序的加载和开发方法一、加载方法：将所有DWG和LISP文件全部拷贝到CAD的安装目录中的Support文件中，并替换中的ACAD2000.LSP（CAD2000或2002版）或ACAD2004.LSP（CAD2004版）,然后启动CAD即可自动加载LISP文件！备注：更高的版本只需要更改其ACAD****.lsp文件即可！Cadtool使用说明例如：我要建此固定销的命令：首先用CAD 软件绘制好你想要的图，其中外圆的直径为∮1，然后把图和以上的CAD 档存在一个文件夹子中，并取个最容易记的文件名：GDX （后面就以文件名为命令），然后打开acd200*.lisp 文件（如下图）因为在一套模具中至少有两个此零件，所以我们就要输一命令就可以连续复制，然而就螺丝孔命令就有次功能，所以我们随便复制一个关于螺丝的命令，我们就以复制M5为例，在以上内容中把次句复制下来“(defun c:m5()(command "insert""m5"pause pause"""0")) ”，然后粘贴到此句后面“(defun c:rk2()(command "insert""rk2"))”（如下图）在把“(defun c:m5()(command "insert""m5"pause pause"""0")) ”，的两个M5改成与你之前CAD档的文件名一致：GDX。
改好后保存ACAD200*.lsp。
然后重新启动CAD，在命令栏中输入：GDX回车或空格，在屏幕点一下，再输入C（比例）回车或空格，∮6的就固定销就输6，∮8的就固定销就输8，所以现在知道刚才为什么要画个∮1的固定销的图了吗！总结：虽然此二次开发比不上那些精通编程的人，能开发出很的设计软件，但是我们在他的软件上在举一反三，此二次开发看上去比较烦琐，但使用过程肯定能提高你的绘图速度！-------------------------------------------------------------------------------完-----------------------------------------------------------------------。
简单易懂的AutoCADCivil3D使用教程
简单易懂的AutoCADCivil3D使用教程AutoCAD Civil 3D是一款专业的土木工程设计软件，广泛应用于道路、桥梁和水利工程等领域。
本教程将详细介绍AutoCAD Civil 3D的基本操作和常用功能，帮助初学者快速上手使用该软件。
第一章：软件介绍AutoCAD Civil 3D是Autodesk公司开发的一款基于AutoCAD平台的土木工程设计软件。
它结合了CAD和GIS（地理信息系统）的功能，以及专门用于土木工程设计的工具和功能，使得土木工程的设计和分析更加高效精准。
第二章：界面与基本操作介绍AutoCAD Civil 3D的界面和常用工具的功能。
包括工具栏、菜单栏、命令窗口等界面元素的介绍，以及如何进行画线、选择对象、移动和复制等基本操作。
第三章：坐标系与数据管理解释坐标系在土木工程设计中的重要性，并介绍常用的坐标系类型。
同时，介绍如何创建和编辑坐标系，以及如何导入和管理地理空间数据。
第四章：地形建模与分析介绍如何使用AutoCAD Civil 3D进行地形建模和分析。
包括导入地形数据、创建TIN模型、生成地形剖面和填方挖方等操作。
第五章：道路设计详细讲解如何使用AutoCAD Civil 3D进行道路设计。
包括导入道路数据、创建对齐、设计纵断面和横断面、生成道路平面图等操作。
第六章：水利工程设计介绍如何利用AutoCAD Civil 3D进行水利工程设计。
包括创建河道、调整河滩线、设计泄洪和水位计算等操作。
第七章：桥梁设计介绍如何使用AutoCAD Civil 3D进行桥梁设计。
包括创建桥梁模型、设计桥墩和桥面、进行桥梁分析和荷载计算等操作。
第八章：地下管网设计详细讲解如何使用AutoCAD Civil 3D进行地下管网设计。
包括创建管道、设置管材和管线属性、进行水力分析和流量计算等操作。
第九章：标注与图形输出介绍如何使用AutoCAD Civil 3D进行标注和图形输出。
TSSD水工结构CAD说明书
探索者结构工程CAD系列软件TSSD水工结构CAD使用说明书北京探索者软件技术有限公司2004年8月第一章引言TSSD 水工结构CAD设计软件是以AutoCAD为平台，以Object ARX、Visual C++、Auto Lisp为开发工具进行研制开发的专业水工结构工程辅助设计软件，支持Auto CAD R2002/2004平台。
1. 水工结构软件的功能特点1.1 软件开发目的近年来，随着国家建设事业的蓬勃发展，大量建设项目纷纷上马，这给国内各级设计研究院提供了良好的发展机会。
然而，大部分水工设计行业仍然采用传统的方法进行手工计算和设计，不仅效率低下、准确度较差，而且设计图纸标准化程度不高，远远不能适应市场竞争的要求。
为了缓解这一矛盾，目前急需一套严格按照有关国家规范和行业标准所开发的优秀的软件。
北京探索者软件技术有限公司具有领先的结构CAD软件开发技术，是Autodesk公司注册开发商，并一直致力于结构专业设计软件的技术开发。
所开发的水工设计软件以现有产品TSSD为基础，结构设计部分都是由具有丰富设计经验的专家把关，严格按照现行规范和有关行业标准进行。
1.2 突出特点(1) 提供多种绘制钢筋的工具，高效完成各种钢筋的绘制，正筋、负筋、分布筋、箍筋、点状钢筋及任意形状的钢筋都可以轻松完成。
(2) 在水工结构图中，完成定义钢筋的样式的工作后，利用标注功能，对各式钢筋进行标注，程序自动完成表格的绘制及钢筋数据统计，使用户的图面更加美观。
用户可方便的定位查找某个编号的钢筋，免除了自己查找的烦恼。
若修改钢筋的编号、直径等信息，钢筋表内相应信息随之修改。
同样，修改钢筋表内的相关数据，图形中对应的文字也随之修改。
同时根据各个设计院的特殊需求，自定义表头样式。
彻底解决了多年来困扰水工结构工程师绘制钢筋表、修改钢筋表、统计钢筋表的技术难题。
(3) 提供专业的绘制符号工具，可绘制：钢筋标注符号、做法引出、各种高程符号、坡度符号、高程标尺、铁路线、排水管反滤层和渐变面的各种素线表示方法。

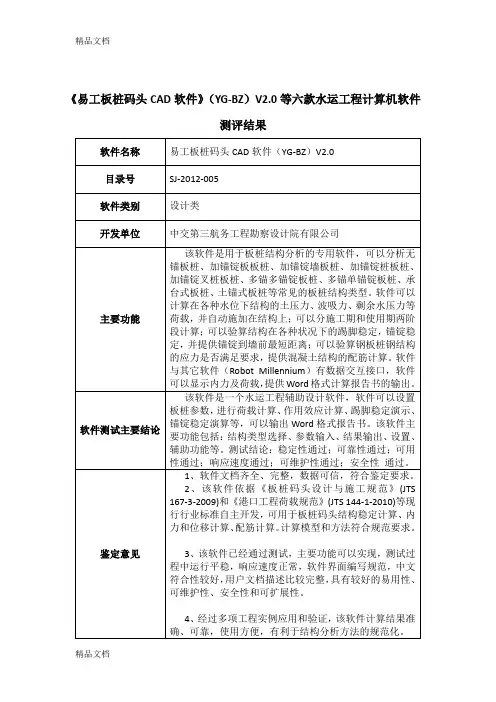

《易工板桩码头CAD软件》(YG-BZ)V2.0等六款水运工程计算...教学提纲
