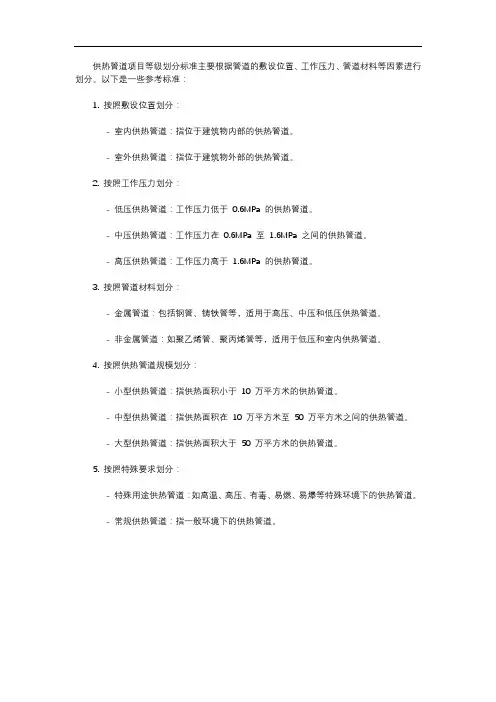

供热管道项目等级划分标准
供热管道项目等级划分标准主要根据管道的敷设位置、工作压力、管道材料等因素进行划分。
以下是一些参考标准：
1. 按照敷设位置划分：
- 室内供热管道：指位于建筑物内部的供热管道。
- 室外供热管道：指位于建筑物外部的供热管道。
2. 按照工作压力划分：
- 低压供热管道：工作压力低于0.6MPa 的供热管道。
- 中压供热管道：工作压力在0.6MPa 至1.6MPa 之间的供热管道。
- 高压供热管道：工作压力高于1.6MPa 的供热管道。
3. 按照管道材料划分：
- 金属管道：包括钢管、铸铁管等，适用于高压、中压和低压供热管道。
- 非金属管道：如聚乙烯管、聚丙烯管等，适用于低压和室内供热管道。
4. 按照供热管道规模划分：
- 小型供热管道：指供热面积小于10 万平方米的供热管道。
- 中型供热管道：指供热面积在10 万平方米至50 万平方米之间的供热管道。
- 大型供热管道：指供热面积大于50 万平方米的供热管道。
5. 按照特殊要求划分：
- 特殊用途供热管道：如高温、高压、有毒、易燃、易爆等特殊环境下的供热管道。
- 常规供热管道：指一般环境下的供热管道。
室外热力管网安装
室外热力管网安装1.1 室外热力管道的安装热电站集中供热和区域供热，具有高效能、低热耗、减少环境污染等优点。
由热电站或中心锅炉房到用户的热媒，往往要经过几千米或几万米的长距离运送，而且其管道的管径一般较大，热媒的压力较大，温度也较高，因此对于室外热力管道的施工安装、质量要求等都较为严格。
室外热力管道的敷设，常采用地下敷设和架空敷设两种方式。
地下敷设一般有可通行地沟敷设、半通行地沟敷设、不可通行地沟敷设和无地沟敷设等几种。
1.1.1 室外供热管道和支吊架安装室外供热管道管径大、分支较少、管线较长，因此在施工时，应当注意管道各种支架的安装位置是否正确。
热力管道支吊架的作用是支撑热力管道，并限制管道的侧向变形和位移。
它要承受由热力管道传来的管内压力、外载负荷作用力（包括重力、摩擦力、风力等）以及温度变化时引起管道变形的弹性力，并将这些力传到支吊结构上去。
1.安装内容室外供热管道和支吊架安装的内容：定位放线—支架的形式—支架的安装—热力管道安装—防腐保温。
2.安装要求（1）定位放线。
按照图纸要求，放出管道中心线，在管道水流方向改变的节点、阀门安装处、管道分支点等位置进行放线，并在变坡点放出标高线。
（2）支架的形式。
管道支架的形式很多，按照对管道的制约情况，可分为固定支架和活动支架两类。
①活动支架。
热力管道活动支架的作用是直接承受热力管道及其保温结构的质量，并使管道在温度的作用下能沿管轴向自由伸缩。
活动支架的结构形式有滑动支架、滚动支架、悬吊支架及导向支架四种。
a.滑动支架。
滑动支架分为低位滑动支架和高位滑动支架两种。
低位滑动支架如图1-1所示。
它是用一定规格的槽钢段焊在管道下面作为支座，并利用此支座在混凝土底座上往复滑动。
图1-2所示是另一种低位滑动支架，它是用一段弧形板代替上面的槽钢段焊在管道下面作为支座，故又称“弧形板滑动支架”。
高位滑动支架的结构形式类似图1-1所示的低位滑动支架，只不过其托架高度高于保温层厚度，克服了低位滑动支架在支座周围不能保温的缺陷，因而管道热损失较小。
《室外供热管网》课件
室外供热管网的主要功能是实现 热能的传输和分配，以满足建筑 物内用户的供暖、热水等需求。
组成与分类
组成
室外供热管网主要由热源、管道、阀门、补偿器、支架等部分组成。
分类
根据不同的分类标准，室外供热管网可分为多种类型，如按热媒类型可分为热 水管网和蒸汽管网；按管道敷设方式可分为架空、地沟和直埋等方式。
。
04 室外供热管网的 运行与维护
运行管理要点
确保供热管网的正常运行
调整供热量
定期检查管网的运行状况，确保管网 无泄漏、无堵塞，保证供热效率。
根据天气、季节和用户需求，适时调 整供热量，以满足用户舒适度和节能 要求。
监控温度和压力
实时监测管网的温度和压力，确保其 在安全范围内，防止因超温超压导致 的管网损坏。
常见故障与处理
管道泄漏
发现泄漏时，应立即关闭相关阀 门，进行抢修，同时对泄漏原因
进行分析，防止再次发生。
堵塞故障
定期进行管网清洗，清除管内杂 质，保证水流顺畅；对于严重堵 塞，需采用专业设备进行疏通或
更换管道。
温度和压力异常
检查热源设备、管网是否有异常 ，及时调整；如无法解决，应请
专业人员进行检修。
05 室外供热管网的 安全与环保
安全措施与规范
制定安全管理制度
建立完善的安全管理制度，明确各级 人员的安全职责，确保安全生产的顺 利进行。
定期进行安全检查
定期对室外供热管网进行安全检查， 及时发现并处理存在的安全隐患，确 保管网安全运行。
严格遵守操作规程
供热操作人员必须严格遵守操作规程 ，确保供热过程的安全可靠。
维护保养策略
01
02
03
制定维护计划
室外供热管道施工方案
室外供热管道施工方案1. 引言室外供热管道施工方案是指在室外环境下进行供热管道安装和施工的详细方案。
本文将详细介绍室外供热管道施工的步骤、注意事项以及相应的安全措施。
2. 施工步骤2.1 选址与勘测在开始施工之前，首先需要对供热管道的位置进行选址和勘测。
选址应考虑到供热管道与建筑物之间的距离、地下管道的走向等因素，并与设计部门进行充分的沟通和协商。
2.2 材料采购与准备根据设计要求和选址勘测的结果，对所需的管材、阀门、接头等进行采购和准备。
在采购过程中要注意选择优质的材料，并遵循相关的标准和规范。
2.3 设备和工具准备在施工过程中需要使用到一些特定的设备和工具，如焊接设备、切割工具、测量工具等。
在施工前要进行设备和工具的检查和准备，确保其正常工作。
2.4 地面准备工作在施工现场清理出足够的空间，并对地面进行平整处理。
需要注意避免有陡坡、裂缝等地面不平整的情况，以便于顺利进行施工作业。
2.5 掘进和敷设管道根据设计要求和施工方案，进行地面的掘进和供热管道的敷设工作。
在敷设过程中要注意管道的坡度和弯头的设置，遵循相关标准以确保管道的安全和稳定。
2.6 管道连接和固定在管道敷设完毕后，进行管道的连接和固定工作。
应根据设计要求使用合适的接头和固定材料，确保管道的连接牢固和稳定。
2.7 连接热源与热用户在管道敷设和连接固定完毕后，进行热源与热用户的连接工作。
需要根据设计要求正确连接阀门、流量计等设备，并进行相应的调试和测试。
3. 注意事项在室外供热管道施工过程中，应特别注意以下事项：3.1 安全措施施工人员应配备必要的安全防护装备，并进行安全培训，了解相关规范和操作流程。
在施工现场要严格遵守安全操作规程，确保人员和设备的安全。
3.2 环境保护施工过程中要注意对环境的保护。
对于挖掘的土方等废弃物要妥善处理，避免对周边环境造成污染。
3.3 质量控制在施工过程中要进行质量控制，对采购的材料进行验收，并严格按照相关标准进行施工。
室外供热管道施工技术难点
室外供热管道施工技术难点
室外供热管道施工涉及到以下几个技术难点：
1. 管道敷设：室外供热管道通常需要经过不同地形和地貌
的区域，如道路、河流、桥梁等。
在敷设过程中，需要克
服地形起伏、地下障碍物等问题，确保管道的连续性和稳
定性。
2. 材料选择：室外供热管道需要能够承受高温和压力的材料，同时还要考虑抗腐蚀和耐久性。
常用的材料包括碳钢、不锈钢、玻璃钢等，选择合适的材料对管道的安全运行至
关重要。
3. 管道绝热：为了减少能量损失，室外供热管道需要进行
绝热处理。
绝热材料的选择和施工工艺对管道的热损失有
重要影响。
在施工过程中，需要注意绝热材料的密封性和
耐久性，以及与管道的固定和保护。
4. 管道连接：管道连接是室外供热管道施工中的一个关键
环节。
连接的质量直接影响到管道的密封性和稳定性。
常
用的连接方式包括焊接、螺纹连接和法兰连接等，需要根
据具体情况选择合适的连接方式，并确保连接的牢固和密封。
5. 安全防护：室外供热管道施工过程中需要注意安全防护
措施，包括施工现场的安全管理、施工人员的安全培训和
个人防护装备的使用等。
同时，还需要考虑管道的防腐蚀
和防腐蚀措施，以延长管道的使用寿命。
以上是室外供热管道施工中的一些技术难点，需要在实际施工过程中根据具体情况进行综合考虑和解决。

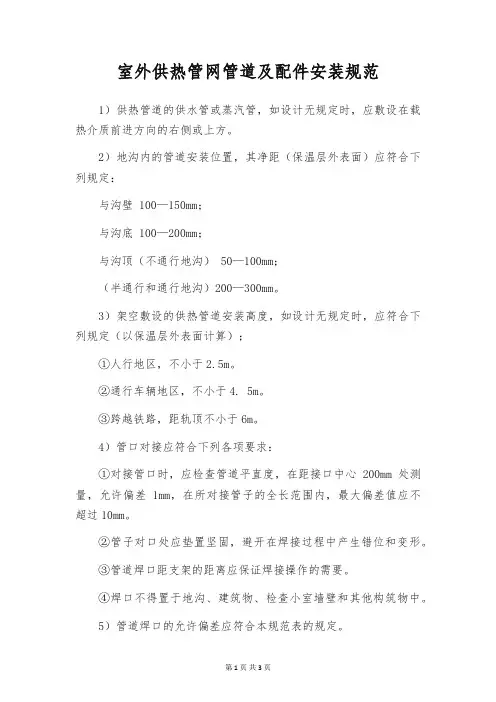

室外供热管网管道及配件安装规范
室外供热管网管道及配件安装规范1）供热管道的供水管或蒸汽管，如设计无规定时，应敷设在载热介质前进方向的右侧或上方。
2）地沟内的管道安装位置，其净距（保温层外表面）应符合下列规定：与沟壁 100—150mm；与沟底 100—200mm；与沟顶（不通行地沟） 50—100mm；（半通行和通行地沟）200—300mm。
3）架空敷设的供热管道安装高度，如设计无规定时，应符合下列规定（以保温层外表面计算）；①人行地区，不小于2.5m。
②通行车辆地区，不小于4. 5m。
③跨越铁路，距轨顶不小于6m。
4）管口对接应符合下列各项要求：①对接管口时，应检查管道平直度，在距接口中心200mm处测量，允许偏差1mm，在所对接管子的全长范围内，最大偏差值应不超过10mm。
②管子对口处应垫置坚固，避开在焊接过程中产生错位和变形。
③管道焊口距支架的距离应保证焊接操作的需要。
④焊口不得置于地沟、建筑物、检查小室墙壁和其他构筑物中。
5）管道焊口的允许偏差应符合本规范表的规定。
6）管道水平敷设其坡度应符合设计要求。
7）在管沟中逐根安装管道时，每10m管道的中心偏移量应不大于5mm。
固定支架间的管道中心线应成一直线，坡度精准，管中心线高程的偏差不超过10mm，在水平方向的偏差不超过30mm。
在管道避开其他障碍物的地方，每一个焊口的折角不得大于50°8）直埋无补偿供热管道预热伸长及三通加固应符合设计要求。
回填前应注意检查预制保温层外壳及接口的完好性。
回填应按设计要求设计。
9）直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必需与管道保护层成一体，符合防潮防水要求。
10）平衡阀及调整阀型号、规格及公称压力应符合设计要求。
安装后应依据系统要求进行调试，并作出标志。
11）补偿器的位置必需符合设计要求，并应按设计要求或产品说明书进行预拉伸。
管道固定支架的位置和构造必需符合设计要求。
12）除污器构造应符合设计要求，安装位置和方向应正确。
室外采暖管道施工方案
室外采暖管道施工方案1. 引言室外采暖管道是一种用于将热水或蒸汽输送到建筑物供暖系统的管道系统。
它在冬季提供热能供暖，是保持室内温暖舒适的关键设施之一。
本文将介绍室外采暖管道施工方案，包括设计、材料、施工流程等方面的内容。
2. 设计阶段在设计室外采暖管道时，需要考虑以下几个方面：2.1 管道布置管道布置应合理、紧凑，避免长距离输送和大量焊接连接，减少能量损耗和安装成本。
同时，应考虑到室外环境、地形地貌、建筑物位置等因素，合理选择管道走向和敷设方式。
2.2 材料选择室外采暖管道应选用高强度、耐腐蚀、耐高温的材料，常用的材料包括不锈钢、钢塑复合管、PEX管等。
在选择材料时，需考虑管道的工作条件、运行压力和温度等因素，并且质量合格、符合国家标准。
2.3 防腐措施由于室外采暖管道长期暴露在室外环境中，易受到氧化、腐蚀的影响。
因此，在设计阶段要考虑采取合适的防腐措施，如采用外防腐涂料、进行防腐涂层处理等。
3. 材料供应在施工前，需要做好材料的采购和供应工作。
供应商应提供符合质量要求的管道和相关材料，并提供检测报告和合格证明。
4. 施工过程室外采暖管道的施工过程包括以下几个步骤：4.1 管道敷设首先，在敷设管道前，要对敷设区域进行勘测，确定管道走向和位置。
然后，进行挖掘沟槽，根据敷设设计要求进行合理的沟槽宽度和深度。
接下来，进行管道的敷设，采用合适的连接方法进行连接。
4.2 管道固定管道敷设后，需要进行管道的固定工作，以确保管道的稳定性和安全性。
常用的固定方法包括支架固定、吊架固定等。
4.3 管道焊接在管道的连接处，需要进行管道的焊接。
在进行焊接前，需要清理焊接部位，并确保焊接质量符合标准要求。
4.4 防腐处理管道敷设完毕后，需要进行防腐处理。
常用的防腐处理方法包括外防腐涂层、内涂层等。
4.5 管道测试施工完成后，需要进行管道的测试工作。
常用的测试方法包括水压试验、气密性测试等。
5. 安全措施在室外采暖管道的施工过程中，需要注意以下安全措施：•施工人员应佩戴个人防护装备，包括安全帽、防护眼镜、手套等。
室外供热管道改造设计及技术措施
室外供热管道改造设计及技术措施摘要：室外供热管道可能由于施工或设计环节有不合理的地方。
或者由于周围建筑的变化，其供热会出现故障，因此需要对此改造。
本文主要探讨室外供热管道改造设计和技术措施，以供同行参考。
关键词:室外供热管道改造设计技术措施前言随着我国人口的增加，对建筑面积的要求越来越大，导致一些供热管道不能够满足人们的需要，所以必须进行不断的改造，在改造过程中遇到设计及技术问题。
供热管道改造由于供热输送距离远的特点，首先应注意避免碰撞并方便支吊，其次应在保证安全性的前提下尽量采用新工艺新思路以简化、优化设计，从而减少沿程损耗，达到提高运行经济型及降低投资费用的目的。
1、室外供热管道管径的确定供热管道管径根据管内热媒流量和允许的压力损失通过水力计算确定。
一般可按管路平均摩擦阻力60-200Pa/m来估算。
对靠近热源的用户,其支管的单位管长沿程压降可适当提高,但不应超过最大允许流速。
对个别热用户的剩余作用压头,也可通过调压板或调节阀进行水力平衡。
管内热媒流量可根据设定的供回水温度求出。
2、室外供热管道系统布置形式2.1异程式异程式布置比较简单,造价较低,运行管理方便.该系统常用于大的供热小区内。
水流一供一回相对流动。
2.2同程式同程式布置主要优点是可以消除由于设计或施工不当而出现的热媒流量分配不均出现的失调整现象,该系统供水干管管径逐渐变小,而回水干管管径逐渐变大,总供回水管管径不变。
2.3环状式该系统主要优点是具有供热后备能力,供回水管均为一个闭环,且管径不变。
该系统自动平衡,支管可接在环上任意一点。
室外供热管道采用哪一种布置形式,需要在保证供热管道运行安全可靠的同时,综合考虑热源、热用户分布、热负荷性质被投资、运行费用及热媒的种类等因素。
一般采用异程式系统。
即从技术经济角度论证后确定。
3、室外供热管道的敷设方式3.1架空敷设架空敷设的定义就是在地面上的独立支架、带纵梁的彬架上以及墙壁的支架上铺设热管道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业材料
13
2.7 室外供热管道的安装
专业材料
14
2.7 室外供热管道的安装
3）不通行地沟
21
2.7 室外供热管道的安装
2、供热管道的安装
（1）管材
室外供热管道的管材主要有：焊接钢管、螺
，保温绝热材料应具有导热系数小，吸水率低，电 阻率高，机械强度高等性能。
专业材料
18
2.7 室外供热管道的安装
在热水供热管网中，直埋敷设最多采用的方式
是供热管道、保温层和保护外壳三者紧密粘结在一
起，形成整体的预制保温管结构型式。
1是钢管 2是保温层 3是保护外壳
专业材料
19
2.7 室外供热管道的安装
20
2.7 室外供热管道的安装
d.预制保温管收到土壤摩擦力约束的特点，实现了 无补偿直埋敷设方式。在官网直管段上可以不设置 补偿器和固定支座，简化了系统，节省了投资。
e.聚氨酯保温材料导热系数小，供热管道的散热损 失小于地沟敷设。
f.预制保温管结构简单，采用工厂预制，易于保证 工程质量。
专业材料
专业材料
11
2.7 室外供热管道的安装
通行地沟应设有自然通
风或机械通风设施，以保证
检修时地沟内温度不超过40
摄氏度。另外，运行时地沟
内温度也不宜超过50摄氏度，
管道应有良好的保温措施。地
沟内应装有照明设施，照明电
压不得高于36v。
专业材料
12
2.7 室外供热管道的安装
2）半通行地沟 半通行地沟净高为1.2m~1.6m，净通行宽
专业材料
10
2.7 室外供热管道的安装
根据地沟内人行通道的设置情况，分为通行地沟、 半通行地沟和不通行地沟。
1）通行地沟 通行地沟是工作人员可以在地沟内直立通行的地沟
。通行地沟内，可采用单侧布管或双侧布管两种方 式。通行地沟的净高不小于1.8m，净通行宽度不 小于0.7m，并应允许地沟内最大直径的管道通过 通道。
。
适用于地下水位较高，地下土质差，年降雨
量大，或地下管线较多以及采用地下敷设而需大量
开挖土石方的地区。
专业材料
4
2.7 室外供热管道的安装
1）低支架
管道保温结构底部距地面的净高不小于
0.3m，以防雨雪的侵蚀。低支架一般采用毛石砌
筑或混凝土浇筑。
这种敷设方式建设投资较少，维护管理容易
，但适用范围较小，在不妨碍交通，不影响厂区、
用防水砂浆抹面，地沟盖板之间、盖板与沟壁之间
应采用水泥砂浆或沥青封缝，尽管地沟是防水的，
但含在土中的自然水分会通过盖板或沟壁渗入沟内
，蒸发后使沟内空气饱和，当湿空气在地沟内壁面
上冷凝时，就会产生凝结水并沿壁面下流到沟底。
专业材料
16
2.7 室外供热管道的安装
因此地沟应有纵向坡度，以使沟内的水流入
检查室内的集水坑里，坡度和坡向通常与管道的坡
（2）地沟敷设
地下敷设不影响市容和交通，因而地下敷设是 城镇集中供热管道广泛采用的敷设方式。地沟敷设
和直埋敷设都属于地下敷设。
地沟是地下敷设管道的围护构筑物。地沟的作 用是承受土压力和地面荷载并防止水的侵入。
地沟敷设是将管道敷设于地面下的由混凝土或 砖石砌筑而成的地沟内。
专业材料
9
2.7 室外供热管道的安装
整体式预制保温管直埋敷设与地沟敷设相比有
如下特点：
a.不需要砌筑地沟、土方量及土建工程量小，管道 预制，现场安装工作量减少，施工进度快，可节省 供热管网的投资费用。
b.占地小，易于其他地下管道的设施相协调。
c. 整体式预制保温管严密性好，水难以从保温材 料与钢管之间渗入，管道不易腐蚀。
专业材料
度和坡向一致。（坡度不小于0.002）
如果地下水位高于沟底，则必须采取防水或
局部降低地下水位的措施，为减小外部荷载对地沟
盖板的冲击，使盖板受力均匀，盖板上的覆土厚度
不得小于0.3m。的安装
（3）直埋敷设
直埋敷设是将管道直接埋地的一种敷设方式
，在室外管道工程中常用。由于供热管道直接买地
专业材料
6
2.7 室外供热管道的安装
专业材料
7
2.7 室外供热管道的安装
架空敷设的管道不受地下水的侵蚀，使用寿
命长，管道坡度易于保证，所需的放水、排气设备
少，可充分使用工作可靠、构造简单的方形补偿器
，且土方量小，维护管理方便，但占地面积达，管 道热损失小，不够美观。
专业材料
8
2.7 室外供热管道的安装
要意义。
供热管道敷设是指将供热管道及其附件按设
计要求组成整体并使之就位的工作。
专业材料
2
2.7 室外供热管道的安装
室内供热管道的敷设方式有： 架空敷设 地沟敷设 直埋敷设
专业材料
3
2.7 室外供热管道的安装
（1）架空敷设（地上敷设）
将供热管道敷设于地面上的独立支架或带纵
梁的桁架以及建筑物的墙壁上的方式就是架空敷设
街区扩建的地段可采用低支架敷设。低支架敷设大
多沿工厂围墙或平行公路、铁路布置。
专业材料
5
2.7 室外供热管道的安装
2）中支架 中支架敷设的管道保温结构底部距地面的净高
为2.5~4.0m，在人行频繁，需要通行车辆的地 方采用。中支架一般采用钢筋混凝土浇筑或钢结构 。 3）高支架 高支架敷设的管道保温结构底部距地面的净高 为4.5~6.0m，在管道跨越公路或铁路时采用。 高支架通常采用钢结构或钢筋混凝土浇筑。
不通行地沟的横截面较
小，只需保证管道施工安装
的必要尺寸。不通行地沟的
造价较低，占地较小，是城
镇供热管道经常采用的地沟
敷设型式。其缺点就是管道
检修时必须挖开地面。
专业材料
15
2.7 室外供热管道的安装
供热管道地沟内积水时，极易破坏保温结构，
增大散热损失，腐蚀管道，缩短使用寿命。管道地
沟底应敷设在最高地下水位以上，地沟内壁表面应
2.7 室外供热管道的安装
1、室外供热管道的敷设方式 2、供热管道的安装 3、供热管道补偿器的安装
专业材料
1
2.7 室外供热管道的安装
室外供热管网是集中供热系统中投资份额较
大，施工最繁重的部分。合理地选择供热管道的敷
设方式以及做好管网的定线工作，对节省投资、保
证热网安全可靠地运行和施工维修方便等，都有重
