数控机床的分类及典型轴类零件的加工
数控车床典型零件加工
前言轴是组成机器的重要零件之一根据轴的承载性质不同可将轴分为转轴、心轴、传动轴三类。
工作时既承受弯矩又承受转矩的轴称为转轴。
转轴是机器中最常见的轴,通常称为轴。
用来支承转动零件，只承受弯矩而不传递转矩的轴称为心轴。
心轴有固定心轴和旋转心轴两种。
根据轴线的形状不同,轴又可以分为直轴、曲轴和挠性钢丝轴。
后两种属于专用零件。
直轴按其外形的不同又可以分为光轴和阶梯轴两种。
光轴形状简单、加工容易,应力集中源少,主要用作传动轴。
阶梯轴个轴段截面的直径不同,这种设计使个轴段的强度接近,而且便于轴上零件的装拆和固定,因此阶梯轴在机器的应用中最为广泛。
直轴一般都制成实心轴，但为了减轻重量或为了满足有些机器结构上的需要,也可以采用空心轴。
轴通常由轴头，轴颈、轴肩、轴环、轴端和不安装任何零件的轴段等部分组成,这次设计我主要是设计减速器当中的传动轴，希望通过这次设计，我能学到更多的东西。
目录摘要ﻩ第一章绪论 ...................................................................................................................１.1数控机床的简介ﻩ１.2数控的发展趋势 ..............................................................................................１.3传动轴的概述ﻩ第二章工艺分析 .............................................................................................................2．.1零件图工艺分析 ............................................................................................2．3切削顺序的选择 ............................................................................................2.4切削用量的选择和加工余量的确定ﻩ第三章设备的选择 .......................................................................................................3.1机床选择ﻩ3.2刀具的选择ﻩ３.３刀具卡.............................................................................................................................3.4夹具的选择 ........................................................................................................3.5切削液的选择ﻩ３.6量具的选择 ...................................................................................................... 第四章零件的编程ﻩ4.1手工编程ﻩ４.2工艺卡ﻩ4.3工序卡 ................................................................................................................ 结论…………………………………………………………………参考文献……………………………………………………………附录…………………………………………………………………后记…………………………………………………………………摘要轴是组成机器的重要零件之一,轴的主要功用是支承旋转零件、传递转矩和运动。
数控机床的分类及典型轴类零件的加工
数控机床的分类及典型轴类零件的加工1. 1按加工工艺方法分类1金属切削类数控机床与传统的车、铣、钻、磨、齿轮加工相对应的数控机床有数控车床、数控铣床、数控钻床、数控磨床、数控齿轮加工机床等。
尽管这些数控机床在加工工艺方法上存在专门大差别，具体的操纵方式也各不相同，但机床的动作和运动差不多上数字化操纵的，具有较高的生产率和自动化程度。
在一般数控机床加装一个刀库和换刀装置就成为数控加工中心机床。
加工中心机床进一步提高了一般数控机床的自动化程度和生产效率。
例如铣、镗、钻加工中心，它是在数控铣床基础上增加了一个容量较大的刀库和自动换刀装置形成的，工件一次装夹后，能够对箱体零件的四面甚至五面大部分加工工序进行铣、镗、钻、扩、铰以及攻螺纹等多工序加工，专门适合箱体类零件的加工。
加工中心机床能够有效地幸免由于工件多次安装造成的定位误差，减少了机床的台数和占地面积，缩短了辅助时刻，大大提高了生产效率和加工质量。
2特种加工类数控机床除了切削加工数控机床以外，数控技术也大量用于数控电火花线切割机床、数控电火花成型机床、数控等离子弧切割机床、数控火焰切割机床以及数控激光加工机床等。
3板材加工数控机床常见的应用于金属板材加工的数控机床有数控压力机、数控剪板机和数控折弯机等。
近年来，其它机械设备中也大量采纳了数控技术，如数控多坐标测量机、自动绘图机及工业机器人等1. 2按操纵操纵运动轨迹分类1点位操纵数控机床位置的精确定位，在移动和定位过程中不进行任何加工。
机床数控系统只操纵行程终点的坐标值，不操纵点与点之间的运动轨迹，因此几个坐标轴之间的运动无任何联系。
能够几个坐标同时向目标点运动，也能够各个坐标单独依次运动。
这类数控机床要紧有数控坐标镗床、数控钻床、数控冲床、数控点焊机等。
点位操纵数控机床的数控装置称为点位数控装置。
2直线操纵数控机床直线操纵数控机床可操纵刀具或工作台以适当的进给速度，沿着平行于坐标轴的方向进行直线移动和切削加工，进给速度依照切削条件可在一定范畴内变化。
第三讲典型轴类零件数控车削加工工艺及编程
B
准确定位
B
英制O米制OB：基本功能 0：选购功能 数控车设定—— A功能
2. 进给功能（F功能）
F 功能指令用于在程序中控制切削进给量，有两种指令模式： （1）每转进给模式（G99）
编程格式： G99 F ___； F后面的数字表示主轴每转一转刀具的进给量。 单位：mm/r。
说明：模态指令，一经指定直到被G98取代，一直有效。 系统默认状态，车床上一般常用此种进给量指令方式。
A’ 65，2
B’ 10.01，2
C‘ 18.01，-2
D’ 18.01，-20
E‘ 24，-25
F’ 28，-25 G‘ 48.016，-35 H’ 48.016，-51 I‘ 58.023，-51 J‘ 58.023，-58 K’ 62，-58
符号
含义
编程原点
零件外轮廓走刀路线
工序号 程序段号
工步号 加工内容
粗车左端外轮廓，X轴留0.4、 Z轴留0.1精加工余量
精加工左端面外轮廓，各加工 表面符图示要求
审核
产品名称或代号
零件名称
材料 零件图号
XXX
夹具名称
三爪卡盘
刀具号
刀具规格/ （mm）
主轴转速/ （r/min）
T01
25×25
粗600 精1000
螺纹轴
45钢
XXX
使用设备
车间
CK6132
数控车
进给速度/ 背吃刀量/ 备注 （mm/r） （mm）
恒转速控制 编程格式： S ～
S后面的数字表示主轴转速，单位： r/min。
注意：
在具有恒线速功能的机床上， S 功能指令可限制主轴最高转速
（1）主轴最高转速限制（G50）
数控车床的分类
数控车床的分类数控技术传动系统机床数控车床的分类数控车床可分为卧式和立式两大类。
卧式车床又有水平导轨和倾斜导轨两种。
档次较高的数控卧车一般都采用倾斜导轨。
按刀架数量分类，又可分为单刀架数控车床和双刀架数控车，前者是两坐标控制，后者是4坐标控制。
双刀架卧车多数采用倾斜导轨。
数控车床与普通车床一样，也是用来加工零件旋转表面的。
一般能够自动完成外圆柱面、圆锥面、球面以及螺纹的加工，还能加工一些复杂的回转面，如双曲面等。
车床和普通车床的工件安装方式基本相同，为了提高加工效率，数控车床多采用液压、气动和电动卡盘。
数控车床的外形与普通车床相似，即由床身、主轴箱、刀架、进给系统压系统、冷却和润滑系统等部分组成。
数控车床的进给系统与普通车床有质的区别，传统普通车床有进给箱和交换齿轮架，而数控车床是直接用伺服电机通过滚珠丝杠驱动溜板和刀架实现进给运动，因而进给系统的结构大为简化。
数控车床品种繁多，规格不一，可按如下方法进行分类。
按车床主轴位置分类(1)立式数控车床立式数控车床简称为数控立车，其车床主轴垂直于水平面，一个直径很大的圆形工作台，用来装夹工件。
这类机床主要用于加工径向尺寸大、轴向尺寸相对较小的大型复杂零件。
(2)卧式数控车床卧式数控车床又分为数控水平导轨卧式车床和数控倾斜导轨卧式车床。
其倾斜导轨结构可以使车床具有更大的刚性，并易于排除切屑。
数控技术传动系统机床按加工零件的基本类型分类(1)卡盘式数控车床这类车床没有尾座，适合车削盘类(含短轴类)零件。
夹紧方式多为电动或液动控制，卡盘结构多具有可调卡爪或不淬火卡爪(即软卡爪)。
(2)顶尖式数控车床这类车床配有普通尾座或数控尾座，适合车削较长的零件及直径不太大的盘类零件。
按刀架数量分类(1)单刀架数控车床数控车床一般都配置有各种形式的单刀架，如四工位卧动转位刀架或多工位转塔式自动转位刀架。
(2)双刀架数控车床这类车床的双刀架配置平行分布，也可以是相互垂直分布。
数控车床零件加工综合实例
数控机床编程与操作
5.2.2工艺分析 ①零件图分析 分析上图，可以看出该零件主要由外圆柱面、圆弧面
、内锥面、内螺纹、倒角等几种表面组成，且零件 精度要求不高，满足数控CK6142型车床的加工范围 ，因此采用CK6142型数控车床进行加工。因为零件 最大直径尺寸为，长度尺寸为，因此毛坯尺寸选择 为为的短棒料。由于加工过程中余量较大，故将加 工过程划分为粗加工阶段和精加工阶段，编程时采 用固定循环指令G71和G70。
数控机床编程与操作 ④刀具的选择
数控机床编程与操作 ⑤切削用量的确定
数控机床编程与操作
5.1.3基点坐标的计算及加工程序的编制 ①基点坐标的计算
数控机床编程与操作 ①基点坐标的计算
数控机床编程与操作
②数控加工程序的编制 5.1.4 零件的数控加工
数控机床编程与操作
5.2套类零件的编程与加工 5.2.1零件图纸及加工要求
数控机床编程与操作

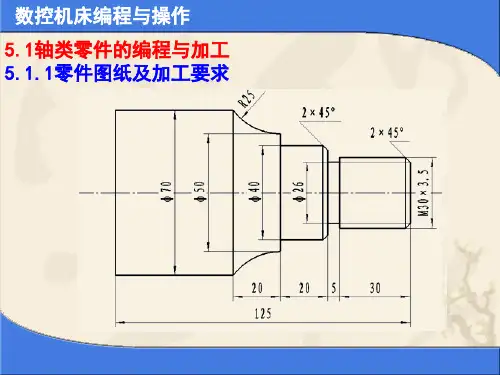

5.1轴类零件的编程与加工 5.1.1零件图纸及加工要求
数控机床编程与操作
5.1.2工艺分析 ①零件图分析 可以看出该零件主要由外圆柱面、圆弧面、槽、螺纹、 倒角几种表面组成，且零件的尺寸精度、形状精度、位 置精度以及表面粗糙度要求不高，满足数控CK6142型车 床的加工范围，因此采用CK6142型数控车床进行加工。 因为零件的毛坯尺寸为ф70，加工后的最小部分尺寸为 M30×3.5，加工余量较大，故将加工过程划分为粗加工 阶段和精加工阶段，编成时采用固定循环指令G71和G70
数控机床编程与操作
②数控加工程序的编制 5.2.4 零件的数控加工
谢谢观看/欢迎下载
BY FAITH I MEAN A VISION OF GOOD ONE CHERISHES AND THE ENTHUSIASM THAT PUSHES ONE TO SEEK ITS FULFILLMENT REGARDLESS OF OBSTACLES. BY FAITH I BY FAITH
数控机床的典型结构与部件
第2章数控机床的典型结构与部件2.1 数控机床的结构特点及要求2.1.1数控机床的结构特点由于数控机床的控制方式和使用特点，使数控机床与普通机床在机械传动和结构上有显著的不同，其特点有：（1）采用高性能的无级变速主轴及伺服传动系统，机械传动结构大为简化，传动链缩短。
（2）采用刚度和抗振性较好的机床新结构，如动静压轴承的主轴部件、钢板焊接结构的支承件等。
（3）采用在效率、刚度、精度等各方面较优良的传动元件，如滚珠丝杠螺母副、静压蜗杆副以及塑料滑动导轨、滚动导轨、静压导轨等。
（4）采用多主轴、多刀架结构以及刀具与工件的自动夹紧装置、自动换刀装置和自动排屑、自动润滑冷却装置等，以改善劳动条件、提高生产率。
（5）采取减小机床热变形的措施，保证机床的精度稳定，获得可靠的加工质量。
2.1.2数控机床的结构要求及措施1．提高机床的静、动刚度在数控机床加工过程中，加工精度除了取决于数控系统，还取决于数控机床本身的精度。
而由机床床身、导轨工作台、刀架和主轴箱的几何精度和变形所产生的误差取决于它们的结构刚度，并且这些误差在加工过程不能进行人为的调整和补偿。
因此，必须把移动件的重量和切削力引起的弹性变形控制在最小限度之内，以保证加工精度和表面质量。
为了提高机床的静刚度，在机床结构上常采用以下措施。
1）为提高机床主轴的刚度，常采用三支承结构，并且选用刚性好的双列短圆柱滚子轴承和角接触向心推力轴承，以减小主轴的径向和轴向变形。
2）为提高机床整体的刚度，常采用筋板结构。
表2-1给出了方形截面立柱在加筋前后的静刚度比值。
从表中可以看出，加筋板后相对弯曲刚度和扭转刚度均提高。
表2-1 方形截面立柱加筋前后的静刚度比值加筋形式相对质量相对弯曲刚度相对扭曲刚度1 1 11.24 1.17 1.381.34 1.21 8.861.63 1.32 17.73）在大型数控机床中，移动载荷对机床边形有较大的影响。
常采用液压平衡和重快平衡来减少构件的变形，如图2-1所示，利用重块有效地减小主轴箱左右移动对横梁变形的影响。
数控机床的分类与应用
数控机床的分类与应用数控机床是一种通过计算机程序控制机床运动和操作的一种机械设备，它不仅能够实现高效加工，而且还具有高精度的加工能力。
在数控机床发展的近几十年中，数控机床已经在制造业中广泛应用，也成为产业制造领域中的重要工具。
本文将对数控机床的分类和应用进行分析和介绍。
一、数控机床的分类1. 按照运动轴数进行分类数控机床的分类最常见的方式是对其运动轴数进行分类。
通常按照运动轴数将数控机床分为2至5轴，2轴数控机床主要用于加工平面零件，3轴数控机床可以用于铣、钻、铰孔以及液压、调心等加工，4轴数控机床可以用于加工圆周曲线、螺旋曲线以及球面零件。
5轴数控机床是一种提高效率和精度的高级设备，可用于生产航空、航天、汽车等高精度零件。
2. 按照机床类型进行分类按照机床类型，数控机床可以分为铣床、钻床、车床、磨床等多种类型。
不同类型的数控机床配备不同的刀具和设备，适用于不同材料和零件的加工。
3. 按照控制系统进行分类数控机床按照控制系统的类型也可以进行分类。
根据控制系统的不同，数控机床可分为开放式数控系统、封闭式数控系统、嵌入式数控系统、嵌入式底板式数控系统以及云平台数控系统。
4. 按照加工方式进行分类按照加工方式，数控机床也可以分为三维数控机床、龙门数控机床、陀螺式五轴数控机床和用于切割的数控平面机床等。
二、数控机床的应用数控机床在现代工业中有广泛的应用。
不同类型的数控机床适用于不同材料以及零件的加工。
1. 用于加工金属和塑料数控机床适用于不同材料的加工，例如在航空、航天等领域中用于高精度零件的生产。
其中，数控铣床常用于加工金属和塑料的精密小零件，这些零件十分复杂，而且要求非常高的精度。
数控车床适合加工中小型轴类零件，如螺栓、螺母、轴承、齿轮等。
2. 用于雕花、雕刻数控雕刻机主要用于雕花、雕刻、立体削、平面削等。
这种机床是用于切割和雕刻饰面材料(如木材、树脂、泡沫板、PVC等)的设备。
由于高精度的加工能力和易于操作的特点，使得数控雕刻机在雕刻、书法和装饰行业中应用广泛。
数控机床分类及轴类零件加工
数控机床分类及轴类零件加工一、数控机床分类数控机床是一种基于计算机控制的加工设备，它能够高效地加工各种复杂形状的零件。
根据其加工方式和结构形式，可以将数控机床分为以下几类：1.数控铣床数控铣床是一种用于加工平面形状的机床。
根据加工方式的不同，它可以分为两种类型：立式数控铣床和卧式数控铣床。
立式数控铣床加工效率高，适用于小批量生产，而卧式数控铣床适用于大批量生产，加工效率更高。
2.数控车床数控车床是一种用于加工圆形零件的机床。
它根据工件在旋转时由刀具在直线方向移动加工的方式，分为长床数控车床和短床数控车床。
长床数控车床适用于加工长径比较大的工件，而短床数控车床适用于加工短径比较小的工件。
3.数控加工中心数控加工中心是一种同时具有铣削、钻孔、攻丝、磨等多种功能的机床。
它可以高效地完成各种形状、精度要求高的工件加工，广泛应用于航空、航天、汽车、模具等行业。
二、轴类零件加工轴类零件是机械传动中的重要组成部分，其精度要求比较高。
数控机床作为现代化高精度加工设备，在轴类零件加工方面具有明显优势。
常见的轴类零件包括轴、螺纹轴、齿轮轴等，其加工过程主要包括以下几步：1.零件设计零件设计是轴类零件加工的第一步。
要根据零件的用途和工作条件，设计出适合的零件结构，并选择合适的材料。
2.加工准备加工准备是轴类零件加工的重要环节。
它包括刀具的选择、加工工艺的确定、工序的排布等。
其中，刀具的选择是关键，要根据零件的材料、形状和要求，合理选择刀具，确保零件的加工精度和表面质量。
3.数控加工数控加工是轴类零件加工的核心环节。
它利用数控机床的高精度、高效率、高自动化等优点，将设定的工艺参数转化为机床运动控制指令，实现零件的加工。
4.检验验收检验验收是轴类零件加工的最后一步。
它通过检验轴类零件的表面粗糙度、尺寸精度、形状误差等指标，确保零件达到设计要求，并且安全可靠。
三、总结数控机床的发展使得轴类零件的加工更加精度、高效。
在加工过程中，需要进行科学的设计和加工准备，合理选择刀具和采用适当的工艺措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床的分类及典型轴类零件的加工.txt跌倒了，爬起来再哭~~~低调！才是最牛B的炫耀！！不吃饱哪有力气减肥啊？真不好意思，让您贱笑了。
我能抵抗一切，除了诱惑……老子不但有车，还是自行的……一. 数控机床的分类1. 1按加工工艺方法分类1金属切削类数控机床与传统的车、铣、钻、磨、齿轮加工相对应的数控机床有数控车床、数控铣床、数控钻床、数控磨床、数控齿轮加工机床等。
尽管这些数控机床在加工工艺方法上存在很大差别，具体的控制方式也各不相同，但机床的动作和运动都是数字化控制的，具有较高的生产率和自动化程度。
在普通数控机床加装一个刀库和换刀装置就成为数控加工中心机床。
加工中心机床进一步提高了普通数控机床的自动化程度和生产效率。
例如铣、镗、钻加工中心，它是在数控铣床基础上增加了一个容量较大的刀库和自动换刀装置形成的，工件一次装夹后，可以对箱体零件的四面甚至五面大部分加工工序进行铣、镗、钻、扩、铰以及攻螺纹等多工序加工，特别适合箱体类零件的加工。
加工中心机床可以有效地避免由于工件多次安装造成的定位误差，减少了机床的台数和占地面积，缩短了辅助时间，大大提高了生产效率和加工质量。
2特种加工类数控机床除了切削加工数控机床以外，数控技术也大量用于数控电火花线切割机床、数控电火花成型机床、数控等离子弧切割机床、数控火焰切割机床以及数控激光加工机床等。
3板材加工数控机床常见的应用于金属板材加工的数控机床有数控压力机、数控剪板机和数控折弯机等。
近年来，其它机械设备中也大量采用了数控技术，如数控多坐标测量机、自动绘图机及工业机器人等1. 2按控制控制运动轨迹分类1点位控制数控机床位置的精确定位，在移动和定位过程中不进行任何加工。
机床数控系统只控制行程终点的坐标值，不控制点与点之间的运动轨迹，因此几个坐标轴之间的运动无任何联系。
可以几个坐标同时向目标点运动，也可以各个坐标单独依次运动。
这类数控机床主要有数控坐标镗床、数控钻床、数控冲床、数控点焊机等。
点位控制数控机床的数控装置称为点位数控装置。
2直线控制数控机床直线控制数控机床可控制刀具或工作台以适当的进给速度，沿着平行于坐标轴的方向进行直线移动和切削加工，进给速度根据切削条件可在一定范围内变化。
直线控制的简易数控车床，只有两个坐标轴，可加工阶梯轴。
直线控制的数控铣床，有三个坐标轴，可用于平面的铣削加工。
现代组合机床采用数控进给伺服系统，驱动动力头带有多轴箱的轴向进给进行钻镗加工，它也可算是一种直线控制数控机床。
数控镗铣床、加工中心等机床，它的各个坐标方向的进给运动的速度能在一定范围内进行调整，兼有点位和直线控制加工的功能，这类机床应该称为点位/直线控制的数控机床。
3轮廓控制数控机床轮廓控制数控机床能够对两个或两个以上运动的位移及速度进行连续相关的控制，使合成的平面或空间的运动轨迹能满足零件轮廓的要求。
它不仅能控制机床移动部件的起点与终点坐标，而且能控制整个加工轮廓每一点的速度和位移，将工件加工成要求的轮廓形状。
常用的数控车床、数控铣床、数控磨床就是典型的轮廓控制数控机床。
数控火焰切割机、电火花加工机床以及数控绘图机等也采用了轮廓控制系统。
轮廓控制系统的结构要比点位/直线控系统更为复杂，在加工过程中需要不断进行插补运算，然后进行相应的速度与位移控制。
现在计算机数控装置的控制功能均由软件实现，增加轮廓控制功能不会带来成本的增加。
因此，除少数专用控制系统外，现代计算机数控装置都具有轮廓控制功能。
1. 3按驱动装置的特点分1开环控制数控机床这类控制的数控机床是其控制系统没有位置检测元件，伺服驱动部件通常为反应式步进电动机或混合式伺服步进电动机。
数控系统每发出一个进给指令，经驱动电路功率放大后，驱动步进电机旋转一个角度，再经过齿轮减速装置带动丝杠旋转，通过丝杠螺母机构转换为移动部件的直线位移。
移动部件的移动速度与位移量是由输入脉冲的频率与脉冲数所决定的。
此类数控机床的信息流是单向的，即进给脉冲发出去后，实际移动值不再反馈回来，所以称为开环控制数控机床。
开环控制系统的数控机床结构简单，成本较低。
但是，系统对移动部件的实际位移量不进行监测，也不能进行误差校正。
因此，步进电动机的失步、步距角误差、齿轮与丝杠等传动误差都将影响被加工零件的精度。
开环控制系统仅适用于加工精度要求不很高的中小型数控机床，特别是简易经济型数控机床。
2闭环控制数控机床接对工作台的实际位移进行检测，将测量的实际位移值反馈到数控装置中，与输入的指令位移值进行比较，用差值对机床进行控制，使移动部件按照实际需要的位移量运动，最终实现移动部件的精确运动和定位。
从理论上讲，闭环系统的运动精度主要取决于检测装置的检测精度，也与传动链的误差无关，因此其控制精度高。
图1-3所示的为闭环控制数控机床的系统框图。
图中A为速度传感器、C为直线位移传感器。
当位移指令值发送到位置比较电路时，若工作台没有移动，则没有反馈量，指令值使得伺服电动机转动，通过A将速度反馈信号送到速度控制电路，通过C将工作台实际位移量反馈回去，在位置比较电路中与位移指令值相比较，用比较后得到的差值进行位置控制，直至差值为零时为止。
这类控制的数控机床，因把机床工作台纳入了控制环节，故称为闭环控制数控机床。
闭环控制数控机床的定位精度高，但调试和维修都较困难，系统复杂，成本高。
3半闭环控制数控机床半闭环控制数控机床是在伺服电动机的轴或数控机床的传动丝杠上装有角位移电流检测装置（如光电编码器等），通过检测丝杠的转角间接地检测移动部件的实际位移，然后反馈到数控装置中去，并对误差进行修正。
通过测速元件A和光电编码盘B可间接检测出伺服电动机的转速，从而推算出工作台的实际位移量，将此值与指令值进行比较，用差值来实现控制。
由于工作台没有包括在控制回路中，因而称为半闭环控制数控机床。
半闭环控制数控系统的调试比较方便，并且具有很好的稳定性。
目前大多将角度检测装置和伺服电动机设计成一体，这样，使结构更加紧凑。
4混合控制数控机床将以上三类数控机床的特点结合起来，就形成了混合控制数控机床。
混合控制数控机床特别适用于大型或重型数控机床，因为大型或重型数控机床需要较高的进给速度与相当高的精度，其传动链惯量与力矩大，如果只采用全闭环控制，机床传动链和工作台全部置于控制闭环中，闭环调试比较复杂。
混合控制系统又分为两种形式：（1）开环补偿型。
它的基本控制选用步进电动机的开环伺服机构，另外附加一个校正电路。
用装在工作台的直线位移测量元件的反馈信号校正机械系统的误差。
（2）半闭环补偿型。
它是用半闭环控制方式取得高精度控制，再用装在工作台上的直线位移测量元件实现全闭环修正，以获得高速度与高精度的统一。
其中A是速度测量元件（如测速发电机），B是角度测量元件，C 是直线位移测量元件。
二. 典型轴类零件的加工1零件图工艺分析该零件表面由圆柱、圆锥、顺圆弧、逆圆弧及螺纹等表面组成。
其中多个直径尺寸有较严的尺寸精度和表面粗糙度等要求,机器人；球面Sφ50?的尺寸公差还兼有控制该球面形状（线轮廓）误差的作用。
尺寸标注完整，轮廓描述清楚。
零件材料为45钢，无热处理和硬度要求。
通过上述分析，可采用以下几点工艺措施。
①对图样上给定的几个精度要求较高的尺寸，因其公差数值较小，故编程时不必取平均值，而全部取其基本尺寸即可。
②在轮廓曲线上，有三处为圆弧，其中两处为既过象限又改变进给方向的轮廓曲线，因此在加工时应进行机械间隙补偿，以保证轮廓曲线的准确性。
③为便于装夹，坯件左端应预先车出夹持部分（双点画线部分），右端面也应先粗车出并钻好中心孔。
毛坯选φ60?棒料。
2选择设备根据被加工零件的外形和材料等条件，选用TND360数控车床。
3确定零件的定位基准和①定位基准确定坯料轴线和左端大端面（设计基准）为定位基准。
②装夹方法左端采用三爪自定心卡盘定心夹紧，右端采用活动顶尖支承的装夹方式。
4确定加工顺序及进给路线加工顺序按由粗到精、由近到远（由右到左）的原则确定。
即先从右到左进行粗车（留0.25?精车余量），然后从右到左进行精车，最后车削螺纹。
TND360数控车床具有粗车循环和车螺纹循环功能，只要正确使用编程指令，机床数控系统就会自动确定其进给路线，因此，该零件的粗车循环和车螺纹循环不需要人为确定其进给路线（但精车的进给路线需要人为确定）。
该零件从右到左沿零件表面轮廓精车进给，如图2所示。
图2 精车轮廓进给路线5刀具选择①选用φ5?中心钻钻削中心孔。
②粗车及平端面选用900硬质合金右偏刀，为防止副后刀面与工件轮廓干涉（可用作图法检验），副偏角不宜太小，选κ=350。
③精车选用900硬质合金右偏刀，车螺纹选用硬质合金600外螺纹车刀，刀尖圆弧半径应小于轮廓最小圆角半径，取rε=0.15～0.2?。
将所选定的刀具参数填入数控加工刀具卡片中（见表1），以便编程和操作管理。
表1 数控加工刀具卡片产品名称或代号×××零件名称典型轴零件图号×××序号刀具号刀具规格名称数量加工表面备注1T01φ5中心钻1钻φ5 mm中心孔2T02硬质合金900外圆车刀1车端面及粗车轮廓右偏刀T03硬质合金900外圆车刀1精车轮廓右偏刀3T04硬质合金600外螺纹车刀1车螺纹编制×××审核×××批准×××共页第页6切削用量选择①背吃刀量的选择轮廓粗车循环时选ap=3 ?，精车ap=0.25?；螺纹粗车时选ap= 0.4 ?，逐刀减少，精车ap=0.1?。
②主轴转速的选择车直线和圆弧时，选粗车切削速度vc=90m/min、精车切削速度vc=120m/min，然后利用公式vc=πdn/1000计算主轴转速n（粗车直径D=60 ?，精车工件直径取平均值）：粗车500r/min、精车1200 r/min。
车螺纹时，参照式（5-1）计算主轴转速n =320 r/min.③进给速度的选择选择粗车、精车每转进给量，再根据加工的实际情况确定粗车每转进给量为0.4?/r,micro motor，精车每转进给量为0.15?/r，最后根据公式vf = nf计算粗车、精车进给速度分别为200 ? /min和180 ?/min。
综合前面分析的各项内容，并将其填入表2所示的数控加工工艺卡片。
此表是编制加工程序的主要依据和操作人员配合数控程序进行数控加工的指导性文件。
主要内容包括：工步顺序、工步内容、各工步所用的刀具及切削用量等。
表2 典型轴类零件数控加工工艺卡片单位名称×××产品名称或代号零件名称零件图号×××典型轴×××工序号程序编号夹具名称使用设备车间001×××三爪卡盘和活动顶尖TND360数控车床工步号工步内容刀具号刀具规格/ mm主轴转速/r.m－1进给速度/mm.m－1背吃刀量/ mm备注1平端面T0225×25500手动2钻中心孔T01φ5950手动3粗车轮廓T0225×255002007零件精加工工序N0010 G50 X150.0 Z200.0;N0020 G00 X60.0 Z1.0 S320 T0202 M08 M03; N0030 G71 P0040 Q0050 U1.0 W0.5 D4.0 ;N0040 G00 X24.0 S320;G00 X24.0 S320;G01 X29.85 W─2.925 F0.15;W─16.15;X26.0. W─1.925;W─5;X36.0 W─10.0;W─10.0;G02 X30.0 Z─9.0 I12.0 K─9.0;G02 X40.0 Z─69.0 I20.0 K─15.0;G03 X40.0 Z─99.0 I─20.0 K─15.0;G02 X34.0 Z─108.0 I12.0 K─9.0;G01 W─5.0;X56.0 W─41.0;N0050 W─11.0;N0055 G00 X150.0 Z200.0 M05 T0200 M09; N0056 T0303 M08 M03;N0060 G70 P0040 Q0050;N0070 G00 X150.0 Z200.0 M05 T0300 M09; N0080 T0404 S320 M03 M08;N0090 G00 X36.0 Z3.0;N0100 G92 X29.05 Z─22.0 F3.0;N0110 X29.05;N0120 X28.75;N0130 X28.45;N0140 X28.25;N0150 X28.05;N0155 X28.05;N0160 G00 X36.0 Z4.5;N0170 G92 X29.45 Z─22.0 F3.0;N0180 X29.05;N0190 X28.75;N0200 X28.45;N0210 X28.25;N0210 X28.05;N0220 X28.05;N0230 G00 X150.0 Z200.0 T0400 M05 M09;N0240 M30；我们不仅要学会做,机械传动系统，而且还要做得更好，注意和改正工作中的问题：三.数控机床零件加工前的准备近年来，为了适应市场需要，不少职业技术学校相继开设了数控技术方面的专业。
