图纸会审重点内容总结【最新版】
施工图会审要点
施工图会审要点4、给排水及暖通专业(1)设计文件是否齐全、是否清楚、图纸内容有无遗漏或差错;(2)设计有无明确应遵循的施工规范、标准;(3)审查图纸中设备、管道及管道附件选用和布置是否合理、可靠,是否便于施工。
操作和检修。
如采用新材料、新工艺或新设备则应审核其是否满足工艺上的要求且技术经济是否可行,设备材料供应有无问题;(4)审核图纸中的平面尺寸、走向、标高、管径、坡度的标注是否正确、清晰、平面图、立面图、透视图是否一致;(5)埋地管道的埋置深度、形式,与建构筑物基础、道路及其它管线的水平净距和交叉净距是否符合规范要求;(6)设计有没有为设备、管道、管配件的安装、操作、维修留有必要的空间。
对于大型设备和管道土建结构中是否预留了安装和维修的孔洞,有无考虑必要的维修和起吊设施,结构图中预留孔洞的位置与工艺图是否一致;(7)管道穿越地下室,水池等构筑物墙、地面及穿越伸缩缝、沉降缝是否采取了可靠的防水措施和技术措施;(8)对有可能伤及人体的设备、管道设计是否采取了有效的防护措施;(9)设备运行中会不会对周围环境产生超标的噪音、如是、设计是否采取了相应的消音和减震措施;(10)管道的材质和试验压力是否符合设计及施工验收规范的要求。
(11)不同使用功能的部位应单独供水、单独设置水表计量。
每户(包括商铺)1表,户表必须出户。
每根立管供水户数不超过20户。
由市政给水管直接供水的,其水表必须设在水表井内。
(12)给水系统生活储水箱、消防水池不得共用给水引入管。
生活储水箱引入管应在室外加水表。
卫生防疫站要求:生活贮水箱及附件应为对水质无不良影响且经久耐用的材料。
水箱间、水泵间地面应有排水设施,不得积水。
箱顶距板底距离不小于0.8米。
水箱周边应有不小于0.6米的间距。
水箱溢流管、通气管口应有不锈钢丝/铜丝网,进水管应符合防污染要求,水箱应有信号管接至物业值班室,溢流管、泄水管不应与排水管直接连接。
水箱盖板应上锁。
(13)排水系统排水管出户方向应结合室外排水管布置和化粪池位置统筹考虑,尽可能朝同一方向出户,重力流排水出户管口径一般比所接立管放大一号。
图纸会审要点总结(技术负责人必备)
第 5 页，共 5 页
核查地基基础设计等级、混凝土结构安全等级、建筑抗震设防重 5 要性，抗震设防烈度、各部位混凝土结构抗震等级，混凝土结构
环境类别等是否正确。
6
核查各部位钢筋等级，混凝土等级，保护层厚度是否合理，选取 经济的材料如冷轧带肋钢筋等。
7 核查结构嵌固层的合理性。
三 地基基础图纸审查要点
1
结合勘察报告和现场情况，核查基础型式的安全性、合理性、 经济型。
3 核查剪力墙的布置是否影响房间打通（如需）。
4
卫生间周围应为混凝土墙或200mm高素混凝土反坎，在冷热水 管部位应有650mm高素混凝土反坎。
5
与土接触的墙应为混凝土墙或下部用素混凝土反坎，并高出土面 200mm。
6
核查消防箱空口对隔墙的消弱，当洞口较大所剩墙体少时，可采 用构造柱。
7
当剪力墙厚度或混凝土柱宽度大于隔墙厚度时，宜将凸出部位放 置于次要房间。
2 核查天然基础持力层与勘察报告的吻合情况。
3 核查桩顶、承台、地板之间的标高合理性。
4 核查桩、柱的定位和建筑图的一致性。
5 核查天然基础错台关系（一般1：2）。
6
核查人防地下室设备用房是否有从基础内引入出的钢筋头，用于 暂时设备接地。
7
结合建筑、设备图纸核查承台，天然地基基础与集水坑、设备 管沟、排水沟是否冲突。
6 核查地下室侧墙留洞是否与设备图纸一致。
7
核查地下室抗渗等级，考虑水浮力对地下室结构设计的影响，综 合评估底板设计的合理性和经济性。
五 主体梁结构图纸审查要点。
1
核查梁布置不影响下层建筑平面，如客厅、餐厅、主卧等空间 内不出现梁。
2 梁的布置应满足梁底净空不小于建筑要求。
建筑图纸会审的要点汇总
是否符合规范要求，如;
7 室外引入干管穿过位置
不得穿卧室、浴室、厕所 、各类机房、烟风道、防
烟楼梯间、电梯间等
七、强电专业施工图纸审查要点
序 号
重点需要核查的内容
常见问题
1
电气设计总说明与材料表、供电负荷等 级
是否需要双电源，材料设 计是否满足使用要求
2
配电平面图和系统图，包括配电箱、控 制柜、启动器、线路及接地平面布置图
1
给排水、消防各个系统扼要的叙述，管 材及接口、阀门及阀件、管道敷设、管
是否齐全
道试压、防腐油漆、管道及设备保温等
管道、设备的防隔振、消声、防水锤、
2 防膨胀、防伸缩沉降、防污染、防露、 是否采取有效合理的措施
防冻、放气泄水固定、保温、检查、维
是否满足使用要求，如:
3
各层给排水平面布置图中预留接口位置 、数量
离设置
7 嵌入式配电箱安装时墙体的厚度、宽度 是否符合要求
8 对建筑所须开洞、预埋的部位
是否在图中交待清楚，并 注明标高和尺寸
9 所有平面图与系统图的设计
是否一致
10
每户需用电气设备的布局（如照明、空 调、电视）以及高标准咨询提出的要求
是否与装修要求一致
11 屋顶设置的避雷针
是否符合相关规范要求或 有遗漏
是否有影响开启问题
24 房屋的开间、进度、层高、平面布局等
是否满足使用要求
25
隔间尺寸的标注及每间平面的布局，平面相 互交叉关系尺寸
是否交待清楚
26 建筑图中轴线与柱、墙、梁的关系尺寸
是否吻合
27 立面图中每层标高，门窗位置与平面图关系 是否一致和对立
28
剖面图中每层标高，特别是交叉层的标高以 及交叉层的处理

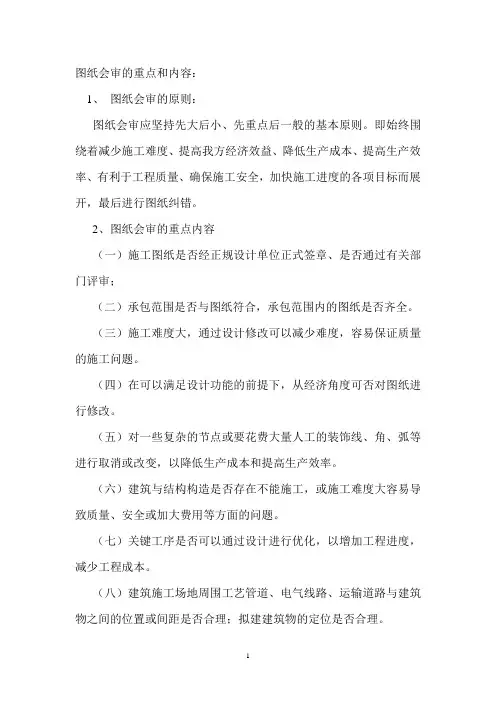

图纸会审的重点和内容
图纸会审的重点和内容：1、图纸会审的原则：图纸会审应坚持先大后小、先重点后一般的基本原则。
即始终围绕着减少施工难度、提高我方经济效益、降低生产成本、提高生产效率、有利于工程质量、确保施工安全，加快施工进度的各项目标而展开，最后进行图纸纠错。
2、图纸会审的重点内容（一）施工图纸是否经正规设计单位正式签章、是否通过有关部门评审；（二）承包范围是否与图纸符合，承包范围内的图纸是否齐全。
（三）施工难度大，通过设计修改可以减少难度，容易保证质量的施工问题。
（四）在可以满足设计功能的前提下，从经济角度可否对图纸进行修改。
（五）对一些复杂的节点或要花费大量人工的装饰线、角、弧等进行取消或改变，以降低生产成本和提高生产效率。
（六）建筑与结构构造是否存在不能施工，或施工难度大容易导致质量、安全或加大费用等方面的问题。
（七）关键工序是否可以通过设计进行优化，以增加工程进度，减少工程成本。
（八）建筑施工场地周围工艺管道、电气线路、运输道路与建筑物之间的位置或间距是否合理；拟建建筑物的定位是否合理。
（九）施工图纸是否有特殊要求，施工装备条件能否满足设计要求，如需要采用非常规的施工技术措施时，技术上有无困难，能否保证施工安全。
（十）是否采用了特殊材料或新型材料，其品种、规格、数量等材料的来源和供应能否满足要求。
（十一）是否有违反强制性条文的情况。
3、图纸会审的一般内容（一）表达不规范，能造成理解偏差，须进一步澄清的问题。
（二）施工做法是否具体，与施工质量验收规范、规程等是否一致。
（三）地质勘探资料是否齐全。
（四）施工图纸与说明是否齐全。
（五）几个单位共同设计的，或同一设计单位的不同专业部门设计的，相互之间有无矛盾；各专业之间及平、立、剖面图之间是否有矛盾，标高是否一致。
（六）总平面与施工图的几何尺寸、平面位置、标高是否一致。
（七）建筑节能、防火要求是否满足。
（八）建筑结构与各专业图纸本身是否有差错及矛盾，建筑图与结构图的表示方法是否清楚且符合制图标准，设计钢筋锚固长度是否符合其抗震等级的规范要求等。
图纸会审的重点内容
D.对于图纸交付比较齐全的项目，宜按大会→分组→大会的审查形式。首先由设计方解答监理方（包括施工方）提交的问题或建议及一些综合性问题。然后专业分组由设计承包方解答各专业提出的问题或对问题的共同协商解决。最后大会由设计承包方解答或共同协商解决在分组审查中提出的专业交叉或其它新的问题。
ⅴ照明平均图和照明系统图；
ⅵ建筑物防雷保护及接地极、接地线的平面布置图；
ⅶ对单独的自控设备必须有配电系统图、原理图及方框图等；
ⅷ选用的标准图或复用图应有详细的目录清单及设计说明。
B.与土建图核对变配电室平面布置、标高、预埋件等是否正确，变配电所平面尺寸、空间高度是否符合规范要求，有没有给操作运行安装维修等留适当的空间，防水、防火、防爆等方面考虑是否周到；
B.的基础上结合上部荷载、结构形式、安全要求、施工条件、环境条件、经济条件等因素综合考虑设计所采用的地基处理办法是否安全可靠、经济合理、切实可行。
ⅱ设计图纸应明确地基处理过程中或处理后必须达到的质量要求、检测手段、检验标准或执行的规范、规程、标准，对特殊的地基处理措施设计应提出必要的施工工艺；
2）专业审查
A .各单位在设计交底的基础上，应分别组织有关人员分专业、分工种细读文件，进一步吃透设计意图，质量标准及技术要求；
B .针对本专业的审查内容，详细核对图纸、提出问题，确定会审重点。3）内容会审
A .各单位在专业审查的基础上组织各专业技术人员一起讨论、分析、核对各专业间的图纸，检查相互之间有无矛盾、漏项；
施工图会审要点
1）综合
A.核对施工图的全部内容与初步设计审查批复的指定的范围有无出入；
B.核对各专业设计分工是否明确，特别是与设备供货厂家的衔接条件是否完善，设计是否到位；

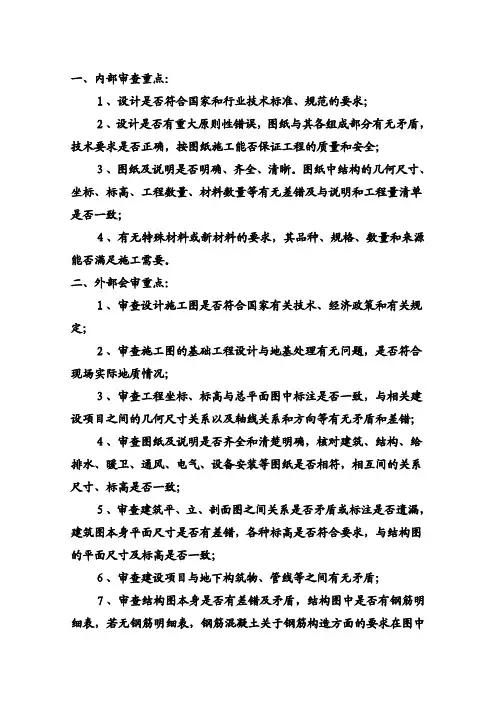

图纸会审要点
一、内部审查重点：１、设计是否符合国家和行业技术标准、规范的要求；２、设计是否有重大原则性错误，图纸与其各组成部分有无矛盾，技术要求是否正确，按图纸施工能否保证工程的质量和安全；３、图纸及说明是否明确、齐全、清晰。
图纸中结构的几何尺寸、坐标、标高、工程数量、材料数量等有无差错及与说明和工程量清单是否一致；４、有无特殊材料或新材料的要求，其品种、规格、数量和来源能否满足施工需要。
二、外部会审重点：１、审查设计施工图是否符合国家有关技术、经济政策和有关规定；２、审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况；３、审查工程坐标、标高与总平面图中标注是否一致，与相关建设项目之间的几何尺寸关系以及轴线关系和方向等有无矛盾和差错；４、审查图纸及说明是否齐全和清楚明确，核对建筑、结构、给排水、暖卫、通风、电气、设备安装等图纸是否相符，相互间的关系尺寸、标高是否一致；５、审查建筑平、立、剖面图之间关系是否矛盾或标注是否遗漏，建筑图本身平面尺寸是否有差错，各种标高是否符合要求，与结构图的平面尺寸及标高是否一致；６、审查建设项目与地下构筑物、管线等之间有无矛盾；７、审查结构图本身是否有差错及矛盾，结构图中是否有钢筋明细表，若无钢筋明细表，钢筋混凝土关于钢筋构造方面的要求在图中是否说明清楚，如钢筋锚固长度与抗震要求长度等；８、审查施工图中有哪些施工特别困难的部位，采用哪些特殊材料，构件与配件，货源如何组织；９、对设计采用的新技术、新结构、新材料、新工艺和新设备的可能性和应采用的必要措施进行商讨；10、设计中的新技术、新结构限于施工条件和施工机械设备能力以及安全施工等因素，要求设计单位予以改变部分设计的，审查时必须提出，共同研讨，求得圆满的解决方案。
施工图纸会审工作总结
施工图纸会审工作总结
近期，我们团队进行了一次施工图纸会审工作，通过大家的共同努力和合作，
取得了一定的成果。
在这次会审工作中，我们发现了一些问题并进行了有效的讨论和解决，同时也总结了一些经验和教训，为今后的工作提供了宝贵的参考。
首先，我们发现在施工图纸会审中，沟通和协作是非常重要的。
每个人都要积
极参与讨论，提出自己的看法和建议，而不是一味地听从他人的意见。
只有通过多方参与，才能够充分地发现问题并找到解决的办法。
其次，我们也发现了一些施工图纸中存在的问题，比如设计不合理、缺乏细节、与实际情况不符等。
这些问题需要我们认真对待，及时进行修改和调整，以确保施工图纸的准确性和可行性。
在会审工作中，我们也总结了一些经验和教训。
比如，我们需要更加注重细节，不能忽视任何一个细节，因为有时候一个小小的错误可能会导致整个施工过程出现问题。
同时，我们也要学会倾听他人的意见，虚心接受批评，不断改进自己的工作。
总的来说，这次施工图纸会审工作是一次很有意义的工作，我们在其中学到了
很多东西。
通过这次会审，我们不仅找到了一些问题并进行了解决，也增进了团队之间的沟通和合作。
希望我们能够在今后的工作中不断总结经验，提高工作水平，为项目的顺利进行做出更大的贡献。
施工图纸会审要点
施工图纸会审要点在建筑工程中，施工图纸会审是一个至关重要的环节。
它是在施工前，由建设单位组织，设计、监理、施工等相关单位共同参与，对施工图纸进行全面细致的审查，以确保图纸的准确性、完整性和可操作性，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。
下面将详细介绍施工图纸会审的要点。
一、建筑专业1、总平面图（1）检查建筑物的定位坐标、标高是否准确，与周边建筑物、道路、管线等的关系是否合理，有无相互影响。
（2）核实场地的竖向设计是否合理，排水坡度、排水方向是否符合要求，有无积水区域。
（3）查看消防车道、消防登高面的设置是否符合规范要求，是否满足消防车的通行和操作。
2、平面图（1）检查房间的布局是否合理，功能是否满足使用要求，房间的面积、尺寸是否符合规范标准。
（2）核实门窗的位置、尺寸、开启方向是否正确，与家具布置是否冲突。
（3）查看楼梯、电梯的位置、数量、尺寸是否符合规范要求，疏散通道是否畅通。
3、立面图（1）检查立面造型是否美观，与周边环境是否协调，建筑风格是否统一。
（2）核实外墙的装饰材料、色彩是否符合设计要求，标注是否清晰。
（3）查看阳台、雨篷、檐口等部位的造型和尺寸是否合理。
4、剖面图（1）检查建筑物的层高、净高是否符合要求，各层之间的高差是否正确。
（2）核实梁、板、柱等构件的尺寸和位置是否与平面图、结构图相符。
（3）查看楼梯的踏步高度、宽度是否符合规范要求，楼梯的净高是否满足要求。
二、结构专业1、基础图（1）检查基础的类型、埋深、尺寸是否符合地质勘察报告和设计要求。
（2）核实基础的配筋、混凝土强度等级是否满足受力要求。
（3）查看基础与相邻建筑物基础的关系，是否存在相互影响。
2、柱、梁、板图（1）检查柱、梁、板的尺寸、配筋是否符合计算要求，有无遗漏或错误。
（2）核实钢筋的锚固长度、搭接长度是否符合规范要求。
（3）查看节点大样图是否清晰、准确，与平面图、剖面图是否相符。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图纸会审重点内容总结
1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方
2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚
3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致
4.核定交桩以后的标高与图纸中的标高是否有出入
5.建筑装饰装修表是否包含所有房间
6.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确。
7.一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗的材质、门垛尺寸
8.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工
9.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点，比如坡屋10.如果自己掌握的比较全面的话，要检查室内管线是否打架，尤其是室外工程管线是否打架、面与平屋面相交的地方，梁的交叉施工最容易出问题。
10.楼梯踏步高和数量是否与标高相附
11.建筑立面图中的结构标高是否与结构图每层的标高相附
12.檐口的地方标高容易出错，适当注意
13.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符
图纸会审工作首先应熟悉施工图、如:建筑平面图、建筑立面图、建筑剖面图、建筑祥图、结构施工图、设备图等。
1、会审图纸综合归纳常见问题如下;
尺寸、标高是否一致;
水、电、设备安装专业图之间、图号之间是否有矛盾;
预留洞、预埋件是否错漏;
构造作法是否交待清楚;
材料选用是否合理，设计是否能满足质量要求;
基础、地沟等是否相碰;
建筑图与结构图是否一致;
标准图、详图是否正确;
顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调;
门窗、构件的尺寸、规格、数量是否相符等。
2、熟悉图纸的方法及要领:
先粗后细:
就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，
对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。
然后再看细部做法，核对总尺寸与细部尺寸。
3、图纸会审时应审查以下问题:
(1)建筑部分:
建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
(2)先小后大:
首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符;所采用的标准构配件图集编号、类型、型号与设计图纸钉无矛盾;索引符号是否存在漏标;大样图是否齐全等。
(3)先建筑后结构:
就是先看建筑图，后看结构图;并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。
(4)先一股后特殊:
应先看一般的部位和要求，后看特殊的部位和要求。
特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
(5)图纸与说明结合:
要在看图纸时对照设计总说明和图中的细部说明，核刘图纸和说明有无矛盾.规定是否明确，要求是否可行，做法是否合理等。
(6)土建与安装结合:
当看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作问题。
(7)图纸要求与实际情况结合:
就是核对图纸有无不切合实际之处，如建筑物相对位置、场地标高，地质情况等是否与设计图纸相符;对一些特殊的施工工艺施工单
位能否做到等。
为了作好设计图纸的会审工作、提高设计图纸的质量，应尽量减少在施工过程中发现设计图存在的问题，
4、工作中应注意的事项:
(1)施工单位应以谦虚、配合、学习、和谐的态度参加图纸会审会议。
根据建设单位、设计单位、监理公司的组织能力和协调能力提供必要的服务，促使图纸会审圆满完成。
(2)图纸会审记录是施工文件的组成部分，与施工图具有同等效力，所以图纸会审记录的管理办法和发放范围同施工图管理、发放，并认真实施。
