电缆桥架图片大全
电缆桥架的型号和规格大全
电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。
主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。
桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。
也可以敷设在建筑物和管廊支架上。
在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。
一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。
电缆桥架弯头图集
电缆桥架弯头图集
电缆桥架是什么：
电缆桥架归于一款为维护电缆而衍生的产品，它能够维护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。
电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。
安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
电缆桥架弯头配件介绍：
以上便是桥架配件图片名称大全的介绍，希望大家看完之后对电缆桥架和桥架配件的认识有所帮助。

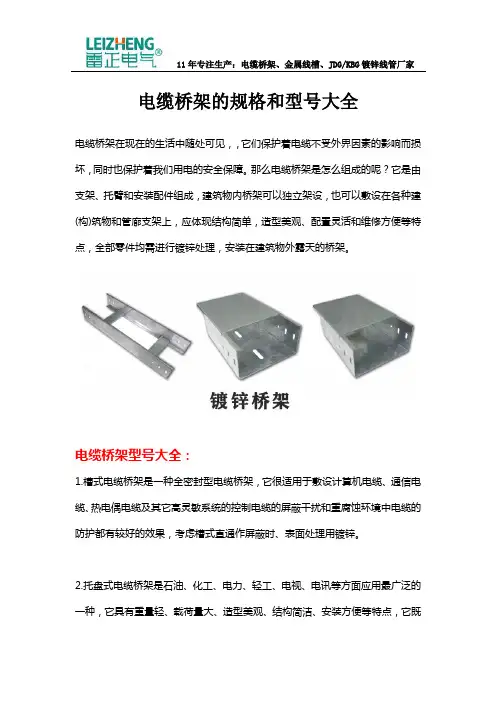

电缆桥架的规格和型号大全
电缆桥架的规格和型号大全
电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。
那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。
电缆桥架型号大全：
1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。
2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既
适合用于动力电缆的安装，也适用于控制电缆的敷设。
3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。
电缆桥架规格表查询：。

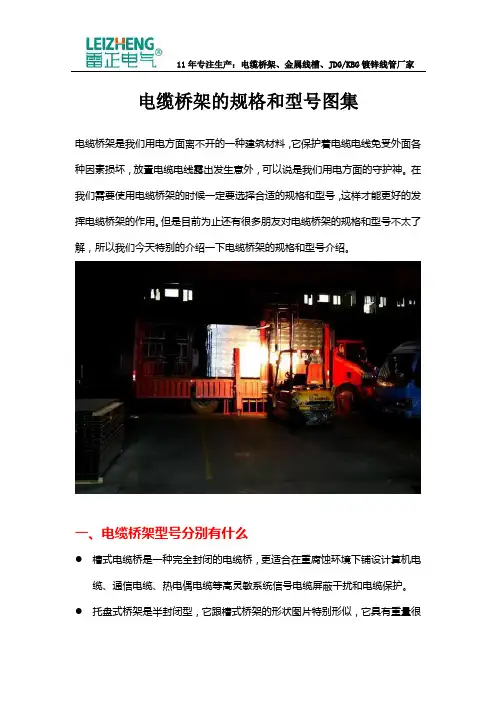

电缆桥架的规格和型号图集
电缆桥架的规格和型号图集
电缆桥架是我们用电方面离不开的一种建筑材料，它保护着电缆电线免受外面各种因素损坏，放置电缆电线露出发生意外，可以说是我们用电方面的守护神。
在我们需要使用电缆桥架的时候一定要选择合适的规格和型号，这样才能更好的发挥电缆桥架的作用。
但是目前为止还有很多朋友对电缆桥架的规格和型号不太了解，所以我们今天特别的介绍一下电缆桥架的规格和型号介绍。
一、电缆桥架型号分别有什么
●槽式电缆桥是一种完全封闭的电缆桥，更适合在重腐蚀环境下铺设计算机电
缆、通信电缆、热电偶电缆等高灵敏系统信号电缆屏蔽干扰和电缆保护。
●托盘式桥架是半封闭型，它跟槽式桥架的形状图片特别形似，它具有重量很
轻、载重大、形状精美、构成简单、安装方便等独到之处。
既比较适用于动力电缆的安装，也比较适用于信号电缆的铺设。
●梯级式桥架是一种依据国内国外数据资料研发出的新型桥架，应属开放式的
桥架，有散热快、构成简单、安装便利等特点。
二、电缆桥架规格厚度
●电缆桥架不能大或小，必须选择适当的尺寸。
总的标准是电缆线占地面积与
电缆线槽截面之比不可超出40%，变频电缆不可超出50%。
厚度：0.8mm、1.0mm、1.2mm（非标）1.5mm、1.8mm、2.0mm、2.5mm （国标）。
电缆桥架图样(现代)
∙光纤槽道∙热镀锌电缆桥架∙钢网式桥架∙网格型桥架∙桥架接地线∙防腐附锌漆桥架∙防火漆桥架∙静电喷涂电缆桥架∙热浸塑电缆桥架∙电缆竖井桥架∙电缆沟桥架∙机房走线架∙防火阻燃电缆桥架∙电镀锌桥架∙桥架专用螺栓∙扁钢走线架U型钢走线架CT数控走线架效果图多孔U 型钢走线架是本厂针对电信、移动、联通、网通、铁通等电信运营商机房、机站开发的专用产品。
它既有布线管理作用，又有支撑全部缆线重量的功能。
是光缆、五类线、电线、电缆、管缆架设达到标准化的必要工程用具。
本产品符合信息产业部要求，为全开放式裸架。
主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。
适用于水平、垂直及多层分离布放线场合。
结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现 ― 三线 ‖ 分离。
走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定。
多孔U 型钢走线架特点：（1） 走线架宽度 200mm- 1000mm 。
（2） 每米平均承重 300KG 以上。
（3） 分单层；双层；三层等 ；及宽上层挂窄下层。
（4）搁条间隔可调；一般 250mm —330mm; 吊挂间隔 1.5m —2m 。
（5）列架可采用通用件现场组装，外形美观。
（6）无须打孔，无须专用工具，大量节省劳动力和施工时间。
（7）表面喷塑颜色可选； 表面热镀锌后在室外用，可靠 耐腐蚀 。
（8）可吊顶安装，地面支撑安装，也可作为爬梯使用。
U 型钢走线架SUG-01C-400走线架对接安装示意图走线架龙门架吊装安装示意图L –支架SUG-03C 走线架直接安装示意图走线架直接吊装安装示意图直连片SUG-02C玻璃钢电缆桥架也叫复合环氧树脂桥架有机玻璃钢桥架拉挤玻璃钢桥架阻燃玻璃钢桥架玻璃钢电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
玻璃钢电缆桥架与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达6米，甚至更长）、切割方便、不需维护等优越性、强度高、绝缘性能好、耐化学腐蚀等优点。

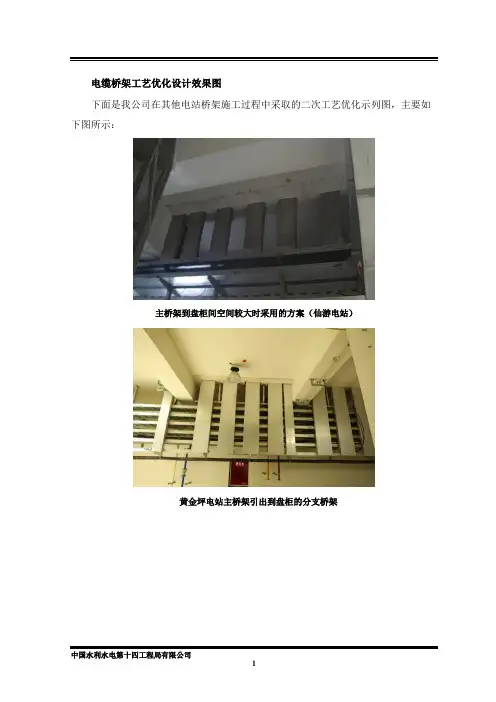

电缆桥架、管线电缆制作图片欣赏
电缆桥架工艺优化设计效果图下面是我公司在其他电站桥架施工过程中采取的二次工艺优化示列图，主要如下图所示：主桥架到盘柜间空间较大时采用的方案（仙游电站）黄金坪电站主桥架引出到盘柜的分支桥架通过优化后电缆桥架转角工艺精致美观（阿海电站）黄金坪电站电缆主桥架布置规范转弯平滑效果图糯扎渡9#发电机机坑外围加装电缆桥架效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图黄金坪电站电缆桥架经二次工艺优化后布置效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆桥架安装二次工艺优化效果图苗尾电站电缆室桥架安装二次工艺优化效果图苗尾电站电缆室桥架安装二次工艺优化效果图进、出竖井电缆排列及固定示例效果图进、出竖井电缆敷设排列效果图电缆绑扎松紧适度、间隙均匀效果图清蓄电站电缆敷设水平拐弯处电缆排列及固定示例效果图电缆敷设弯曲半径一致电缆成片交叉，减少交叉层数苗尾电站电缆敷设二次工艺优化效果图苗尾电站电缆敷设（竖井部位）二次工艺优化效果图苗尾电站电缆敷设二次工艺优化效果图苗尾电站电缆敷设二次工艺优化效果图黄金坪电站电缆敷设优化后效果图竖井电缆敷设优化后效果图电缆敷设优化后效果图苗尾电站电缆穿管出口经二次工艺优化后效果图用电缆管引入箱柜的方案示例效果图用电缆管引入元器件的方案示例效果图苗尾电站二次接线经二次工艺优化后效果图仙游电站盘柜二次配线优化后效果图仙游电站GIS楼现地控制柜电缆配线优化后效果图苗尾电站二次接线及标识经二次工艺优化后效果图苗尾电站电缆标识牌经二次工艺优化后效果图竖井段电缆固定及标识示例效果图盘柜内电缆固定及标识示例效果图电缆敷设及标识经二次工艺优化后效果图二次接线及标识经二次工艺优化后效果图二次接线及标识经二次工艺优化后效果图盘柜二次接线及标识牌效果图清蓄电站二维码电缆标识牌效果图清蓄电站二维码电缆标识牌效果图清蓄电站二维码电缆标识牌效果图清蓄电站二维码电缆标识牌效果图苗尾电站设备接地经二次工艺优化后效果图苗尾电站端子箱接地经二次工艺优化后效果图苗尾电站电缆桥架接地经二次工艺优化后效果图设备明显接地效果图接地施工效果图管道增加特殊弯头后布置图直管段增加支架的安装工艺管路转弯处增加支架的安装工艺4、根据三维效果图和现场管口的实际位置情况，如发现管路与管路之间、管路与其它系统设备之间，存在冲突时。
桥架分类及规格
桥架分类及规格
桥架是一种通用的电缆支架，在建筑、机房、数据中心等场所广泛应用。
它可以有效地管理电缆，保证电缆的安全性和美观性。
根据不同的用途和需要，桥架可以分为多种类型和规格。
一、分类
1. 钢制桥架：钢制桥架是最常见的一种桥架，它由钢板经过冲压、折弯等工艺制作而成。
钢制桥架具有结构坚固、承载能力高、防腐能力强等优点。
2. 铝合金桥架：铝合金桥架是一种轻质型桥架，它由铝合金材料制作而成。
铝合金桥架具有重量轻、耐腐蚀、易于安装等优点。
3. FRP桥架：FRP（玻璃钢）桥架是一种新型的复合材料桥架，它由玻璃纤维增强材料与树脂基材料复合而成。
FRP桥架具有重量轻、耐腐蚀、绝缘性好等优点。
二、规格
1. 桥宽：通常情况下，桥架的宽度为100mm、200mm、300mm、
400mm、500mm等多种规格，不同的宽度适用于不同的电缆数量和尺寸。
2. 桥高：桥架的高度也是多种规格，一般为50mm、75mm、
100mm等。
桥高的选择应根据电缆数量和尺寸来进行确定。
3. 长度：桥架的长度可以根据现场实际情况进行定制，一般长度为
2m或4m。
4. 材质：桥架材质主要有钢板、铝合金、FRP等多种选择，不同材质适用于不同环境和要求。
5. 颜色：桥架颜色也是多样化的，通常有灰色、黑色等基本颜色可供选择。
同时还可以根据客户要求进行定制。
总之，桥架作为一种重要的电缆支架，在现代建筑和设备中具有广泛应用。
在选择合适的桥架时，需要根据实际需求和环境来进行选择，并确保其安装牢固和美观大方。
电缆桥架的承载力
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架的承载力
随着科技的发展，我们的生活越来越好，用电量也是越来越高，因此用来架线的电缆桥架也是越来越多。
在我生活中不少人对电缆桥架不是很熟悉，下面我们介绍一下电缆桥架承载力。
电缆桥架由于主体材料用的是冲压薄钢板，因此承载能力有限,使用中桥架切勿超载，否则将会因电缆桥架超载而产生严重形变。
1、影响电缆桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的电缆桥架承载能力大，高度小的桥架承载能力小。
2、另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
以上便是对电缆桥架的承载力的介绍，希望大家对电缆桥架承载能力有所了解，根据施工需要选择适合的电缆桥架安装。
电缆桥架结构形式及选用原则
1 .电缆桥架的结构形式（1）电缆桥架是梯级式、托盘式、槽式电缆桥架的总称，按制造材料分为金属桥架和高分子合金电缆桥架、普通塑料桥架。
（2）按结构形式分为梯级式电缆桥架（简称：梯架）、托盘式电缆桥架（简称：托盘）、槽式电缆桥架（简称：槽盒）。
（3）梯架、托盘和槽盒各有优缺点；梯架具有良好的通风性能，但不防尘、不防干扰。
托盘、槽式具有防尘、防干扰性能，但散热性能较差。
（4）电缆桥架在民用建筑中主要用于明敷布线。
2 .梯级式电缆桥架（简称：梯架）梯级式电缆桥架它具有重量轻、成本低、安装方便、散热、透气好等优点，适用于直径较大电缆的敷设。
在工业与民用建筑中、通常用于明敷布线系统。
梯架选用原则如下：（1）普通电力电缆、通信电缆布线可采用梯架布线，但不可在的闷顶或吊顶内敷设;（2）除950℃、3h的矿物绝缘电缆外，750℃、1.5h的耐火电缆不可采用梯架布线；（3）在强弱电竖井内应优先考虑采用梯架。
3 .托盘式电缆桥架（简称：托盘）托盘式电缆桥架在工业与民用建筑中应用最广泛的一种。
它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。
既适用于较小直径的强电电缆的安装，也适合于弱电电缆的敷设。
工程中托盘有带盖和不带盖两种敷设方式，无盖托盘散热性能好，但落灰尘清扫麻烦，通常用于无尘或少尘场所，否则应采用带盖托盘。
托盘选用原则如下：（1）普通电力电缆、通信电缆布线可采用托盘布线，但无盖托盘不允许在闷顶或吊顶内敷设；（2）750o C>1.5h的耐火电缆可采用有盖托盘布线，但外壳要采取防火措施。
4,槽式电缆桥架（简称：槽盒）槽式电缆桥架是一种全封闭型电缆桥架，其概念上与盘架的区别是高、宽比不同，托盘浅而宽，而槽盒则具有一定的深度。
它最适用于敷设计算机电缆、通信电缆及控制电缆等发热较低的电缆布线。
金属槽盒布线可使弱电电缆免受强电线路的干扰，塑料槽盒布线在潮湿和腐蚀性环境中可对电缆的防护有较好的效果。
槽盒通常用于明敷布线系统，选用原则如下：（1）承载大电流的电缆不宜采用槽金布线，因其散热性能较差，要考虑电缆的降容系数；（2）成束电缆在吊顶内敷设时，应采用封闭式橘盒或托盘，以提高防火性能。
电缆桥架规格大全及表示方式
电缆桥架规格大全及表示方式电缆桥架常见规格槽式〔全封锁式〕电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400电缆桥架规格表示方式:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示构造形式〔用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式〕类别表示类别种类序号〔用阿拉伯数字加英语字母表示〕规格表示规格或规格序号〔用阿拉伯数字表示〕电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量〔kg/m〕n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷〔参照载荷曲线图表〕当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距〔K值最小不应小于d/4〕控制电缆桥架的宽度b的计算：〔一般电缆桥架的填充率取40%左右〕电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架图片大全
电缆桥架简介:
电缆桥架分为槽式、托盘式与梯架式、网格式等结构,由支架、托臂与安装附件等组成。
建筑物内桥架可以独立架设,也可以附设在各种建(构)筑物与管廊支架上,应体现结构简单,造型美观、配置灵活与维修方便等特点,全部零件均需进行镀锌处理。
安装在建筑物外露天得桥架,如果就是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高得物性特点。
电缆桥架得选型
电缆桥架得型号众多,最常用得型号就是:槽式桥架、托盘式桥架、梯式桥架(如下图)
槽式电缆桥架:就是一款完全封闭得桥架,保护性非常好,犹如把电缆放入盒子,很好得隔绝外界环境对供电造成干扰。
托盘式桥架:托盘式桥架就是半密封得,类似于槽式电缆桥架得外形,但就是考虑到电缆发热情况,所以在桥架底部开孔用于散热。
梯式桥架:外形与梯子相仿,中间装置横杆用于加强桥架得支撑性能。
梯式桥架得重量轻,承重能力极强并且有极佳得散热效果。
更多电缆桥架型号:
除了上述一些常用得桥架型号外,下列给大家其她桥架型号得参考图:
电缆桥架常用材质分类:
镀锌桥架:镀锌桥架原就是“普通钢制桥架”,首先将普通钢制桥架表面通过清洗除垢,去除表面杂质,再放入含有氧化锌得电镀液中,通电将锌分子电离出来并附着在钢制桥架得表面形成厚厚锌层制造成镀锌桥架。
不锈钢桥架:由304不锈钢板材为原料生产而成,表面不需要其她处理制造成型
即可使用,性能相比其她材质桥架更加全面。
铝合金桥架:由铝合金为原板材挤压成型,铝合金密度低,但强度比较高,接近或超过优质钢,塑性好,可加工成各种型材,具有优良得导电性、导热性与抗蚀性,工业上广泛使用,使用量仅次于钢。
电缆桥架表面处理方式:
电缆桥架表面处理主要有:防火桥架、喷塑桥架、热浸锌桥架
防火桥架:在普通钢制金属桥架表面加工一层具有防火隔热得防火涂料,就是得桥架在性能上得到升级,具有耐热、耐水、耐腐蚀等性能,因为桥架并不会着火,着火得只可能就是电缆,防火漆所起到得防火阻燃原理。
热镀锌桥架:热镀锌桥架就是由冷镀锌桥架通过物理打磨去除原有锌层,再将桥
架放入600°C左右高温融化得锌液中,使得桥架表面附着厚厚得锌层。
性能在原来得基础上得到了升级,拥有比镀锌桥架更强得耐腐蚀性且使用寿命更久。
喷塑桥架:由普通金属桥架在其表面加工一层静电粉末喷塑而成,令桥架表面光滑美观,也可为桥架搭配喷塑颜色适配安装环境。
以上便就是电缆桥架得图片大全得介绍,对电缆桥架不熟悉得希望瞧完以后能帮助到大家更清楚得了解电缆桥架。
