上海徐汇区2016年高三物理一模试卷和答案
2015学年第一学期徐汇区学习能力诊断卷高三物理试卷2016.1（考试时间120分钟，满分150分）1．答第Ⅰ卷前，考生务必在答题卷上用蓝色或黑色的钢笔或圆珠笔清楚填写、考号，并用2B铅笔在答题卷上正确涂写考号。
2.本试卷重力加速度g=10m/s2，sin37º=0.6，cos37º=0.8。
第Ⅰ卷（共56分）一、单项选择题（每小题2分，共16分，每小题只有一个正确选项。
）1．伽利略通过斜面理想实验得出了（）（A）力是维持物体运动的原因（B）物体的加速度与外力成正比（C）物体运动不需要力来维持（D）力是克服物体惯性的原因2．下列各力中按照力的效果命名的是（）（A）支持力（B）电场力（C）分子力（D）摩擦力3．如图所示，一端搁在粗糙水平面上另一端系一根细线（线竖直）处于静止状态的重直杆A受到的作用力个数为（）（A）1 （B）2 （C）3 （D）44．如图所示，O 1、O2两轮通过皮带传动，两轮半径之比r1：r2=2：1，点A在O1轮边缘上，点B在O2轮边缘上，则A、B两点的向心加速度大小之比a A：a B为（）（A）1：1 （B）1：2 （C）2：1 （D）1：45．在如图所示的逻辑电路中，当A端输入电信号“0”，B端输入电信号“1”时，则在C和D端输出的电信号分别为（）（A）1和0 （B）0和1 （C）1和1 （D）0和06．左手定则中规定大拇指伸直方向代表以下哪个物理量的方向（）（A）磁感强度（B）电流强度（C）速度（D）安培力7．下列现象中属于分子斥力的宏观表现的是（）（A）镜子破碎后再对接无法接起（B）液体体积很难压缩（C）打气筒打气，若干次后难再打进（D）橡皮筋拉伸后放开会自动缩回8．如图所示，圆形线圈在条形磁铁顶部S级处，线圈平面与磁铁垂直。
当条形磁铁缓缓沿竖直方向上升，直至远离线圈的整个过程中，从上往下看线圈中感应电流方向为（）（A）始终顺时针（B）始终逆时针（C）先顺时针再逆时针（D）先逆时针再顺时针二、单项选择题（每小题3分，共24分，每小题只有一个正确选项。
）9．某跳水运动员在3m长的踏板上起跳，踏板和运动员要经历如图所示的几个位置，其中A 为无人时踏板静止点，B为人站在踏板上静止时的平衡点，C为人在起跳过程中人和踏板运动的最低点，已知板形变越大时板对人的弹力也越大，在人由C到B的过程中（）（A）人向上做加速度大小减小的加速运动（B）人向上做加速度大小增大的加速运动（C）人向上做加速度大小减小的减速运动（D）人向上做加速度大小增大的减速运动10．如图所示，一物块相对木板向右从板上A点滑至板上B点，木板上A、B两点间距离为5米，同时木板在地面上向左滑行3米，图甲为滑行前，图乙为滑行后，在此过程中物块受到木板对它的滑动摩擦力大小为20N，则物块所受的摩擦力做功为（）（A）-160J （B）-100J （C）100J （D）-40J11．在离地高h处，同时自由下落和竖直向上抛出各一个小球，其中竖直上抛的小球初速度大小为，不计空气阻力，重力加速度为g，两球落地的时间差为（）（A）（B）（C）（D）12．如图所示，箱子中固定有一根轻弹簧，弹簧上端连着一个重物，重物顶在箱子顶部，且弹簧处于压缩状态。
设弹簧的弹力大小为F，重物与箱子顶部的弹力大小为F N。
当箱子做竖直上抛运动时（）（A）F = F N = 0 （B）F = F N ≠ 0（C）F ≠ 0，F N = 0 （D）F = 0，F N ≠ 013．如图甲所示，开口向上的导热气缸静置于水平桌面，质量为m的活塞封闭一定质量气体，若在活塞上加上质量为m的砝码，稳定后气体体积减小了△V1，如图乙；继续在活塞上再加上质量为m的砝码，稳定后气体体积又减小了△V2，如图丙。
不计摩擦，环境温度不变，则（）（A）△V1﹤△V2（B）△V1 = △V2（C）△V1﹥△V2（D）无法比较△V1与△V2大小关系14．如图所示，斜面固定在水平面上，斜面上一个物块在沿斜面向下拉力F1作用下匀速下滑。
某时刻在物块上再施加一个竖直向下的恒力F2，则之后较短的一段时间物块的运动状态是（）（A）仍匀速下滑（B）匀加速下滑（C）匀减速下滑（D）不确定，这与接触面摩擦系数的大小有关15．将两个负电荷A、B（带电量Q A=20C和Q B=40C）分别从无穷远处移到某一固定负点电荷C产生的电场不同位置M和N，克服电场力做功相同，则将这两电荷位置互换后(即将电荷A 移至位置N，电荷B移至位置M，规定无穷远处为零势面，且忽略电荷A、B对点电荷C的电场分布影响）。
此时电荷A、B分别具有的电势能E A和E B关系描述正确的是（）（A）E A﹤E B（B）E A=E B（C）E A﹥E B（D）无法确定16．质量为m的物体放在粗糙水平面上，在一个足够大的水平力F作用下开始运动，经过一段时间t撤去拉力，物体继续滑行直至停止，运动总位移s。
如果仅改变F的大小，作用时间不变，总位移s也会变化，则s与F关系的图像是（）三、多项选择题（每小题4分，共16分. 每小题有两个或三个正确选项。
全选对的，得4分；选对但不全的，得2分；有选错或不答的，得0分。
）17．一颗子弹以水平速度v0穿入一块在光滑水平面上迎面滑来的木块后各自运动。
设子弹与木块间相互作用力恒定，则该过程中子弹及木块的速度时间图像可能正确的是（图中实线为子弹图线，虚线为木块图线）（）18．如图甲所示，将一个小球从某处水平抛出，经过一段时间后恰好平行斜面沿着斜面向下滑行。
从抛出后起一段时间小球的动能随时间平方（E K~t2）图像如图乙所示，横坐标在0-2.5之间图线为直线，此外为曲线。
重力加速度为g。
则根据图乙信息，可以求得（）（A）小球的初速度（B）小球的质量（C）小球在斜面上滑行的时间（D ）斜面的倾角19．如图所示，电源电动势为E 、阻为r ，R 1是滑动变阻器，R 2=0.5r ，当滑片P 处于中点时，电源的效率是50%。
当滑片由a 端向b 端移动的过程中（ ） （A ）电源效率增大 （B ）电源输出功率增大（C ）电压表V 1和V 的示数比值增大（D ）电压表V 1和V 示数变化量ΔU 1、ΔU 的比值始终等于2320．如图所示，两根弯折的平行的金属轨道AOB 和A 'O 'B '固定在水平地面上，与水平地面夹角都为θ，AO=OB=A 'O '=O 'B '=L ，OO '与AO 垂直。
两虚线位置离顶部OO '等距离，虚线下方的导轨都处于匀强磁场中，左侧磁场磁感应强度为B 1，垂直于导轨平面向上，右侧磁场B 2（大小、方向未知）平行于导轨平面。
两根金属导体杆a 和b 质量都为m ，与轨道的摩擦系数都为μ。
将它们同时从顶部无初速释放，能同步到达水平地面且刚到达水平地面速度均为v 。
除金属杆外，其余电阻不计，重力加速度为g 。
则下列判断正确的是（ ） （A ）匀强磁场B 2的方向一定是平行导轨向上 （B ）两个匀强磁场大小关系为：B 1=μB 2（C ）整个过程摩擦产生的热量为Q 1 =2μmgL cos θ（D ）整个过程产生的焦耳热Q 2 = mgL sin θ－μmgL cos θ－21mv 2第 Ⅱ 卷（共94分）四、填空题（每小题4分，共20分）21.如图所示，一个匝数为n 、面积为S 的闭合线圈置于水平面上，若线圈的磁感应强度在时间t 由竖直向下大小为B 1减少到零，再反向增加到大小为B 2，则线圈磁通量的变化量为___________，这段时间线圈平均感应电动势为___________。
22（A ）．A 、B 两物体在光滑水平地面上沿同一直线均向东运动，A 在后，质量为5kg ，速度大小为10m/s ，B 在前，质量为2kg ，速度大小为5m/s ，两者相碰后，B 沿原方向运动，速度大小为10m/s ，则A 的速度大小为___________m/s ，方向为___________。
22（B ）．若两颗人造地球卫星的轨道半径之比为r 1:r 2＝2:3，则它们所在轨道处的重力加速度之比g 1:g 2＝___________，线速度之比v 1:v 2＝___________。
23．如图所示，两根通电长直导线a 、b 平行放置，a 、b 中的电流强度分别为I 和2I ，此时a 受到的磁场力为F ，当在a 、b 的正中间再放置一根与a 、b 平行共面的通电长直导线c 后，b 受到的磁场力恰好平衡，则直导线c 中电流流向为___________（选填“向上”或“向下”），此时a 受到的磁场力大小为___________。
24．如图所示，O2B是重为G的匀质杆，O1A是轻杆，A是O2B中点，O1、O2、A处都用光滑铰链连接。
B、C两点之间悬挂一根重为G的匀质绳且B、C保持在同一水平线。
此时O2B杆水平，与O1A杆夹角为37°。
则O1A杆在A端受到的弹力大小为___________，若仅将C点沿水平线缓慢向左移动一些，O1A杆在A端受到的弹力大小变化情况为___________。
（选填“不变”、“变小”或“变大”）25.如图甲所示电路图中，R是滑动变阻器，电键闭合后，将滑片从A端滑到B端，电源的输出功率和电流表读数作出的图像如图乙所示，则该电源的电动势为___________V，滑动变阻器总阻值为___________Ω。
五、实验题（共24分）26．（4分）在“用DIS描绘电场的等势线”的实验中，电源通过正负电极在导电物质上产生的稳定电流分布模拟了由二个等量导种点电荷产生的静电场。
（1）给出下列器材，电源应选用___________（选填“6V的交流电源”或“6V的直流电源”），探测等势点的仪器应选用___________（选填“电压传感器”或“电流传感器”）。
（2）如图在寻找基准点1的等势点时，应该移动探针___________（选填“a”或“b”），若图示位置传感器的读数为正，为了尽快探测到基准点1的等势点，则逐渐将该探针向___________（选填“右”或“左”）移动。
27．（4分）在研究“加速度与力的关系”实验中，某同学根据学过的理论设计了如下装置（如图甲）：水平桌面上放置了气垫导轨，装有挡光片的滑块放在气垫导轨的某处（档光片左端与滑块左端齐平）。
实验中测出了滑块释放点到光电门(固定)的距离为s，挡光片经过光电门的速度为v，钩码的质量为m。
（重力加速度为g，摩擦可忽略）（1）本实验中钩码的质量要满足的条件是______________________。
（2）该同学作出了v2-m的关系图像（如图乙），发现是一条过原点的直线，间接验证了“加速度与力的关系”。
依据图像，每次小车的释放点有无改变？___________ (选填“有”或“无”)，从该图像还可以求得的物理量是___________。
2016年普通高等学校招生全国统一考试物理试题(上海卷,含答案)
高考衣食住用行衣：高考前这段时间，提醒同学们出门一定要看天气，否则淋雨感冒，就会影响考场发挥。
穿着自己习惯的衣服，可以让人在紧张时产生亲切感和安全感，并能有效防止不良情绪产生。
食：清淡的饮食最适合考试，切忌吃太油腻或者刺激性强的食物。
如果可能的话，每天吃一两个水果，补充维生素。
另外，进考场前一定要少喝水！住：考前休息很重要。
好好休息并不意味着很早就要上床睡觉，根据以往考生的经验，太早上床反而容易失眠。
考前按照你平时习惯的时间上床休息就可以了，但最迟不要超过十点半。
用：出门考试之前，一定要检查文具包。
看看答题的工具是否准备齐全，应该带的证件是否都在，不要到了考场才想起来有什么工具没带，或者什么工具用着不顺手。
行：看考场的时候同学们要多留心，要仔细了解自己住的地方到考场可以坐哪些路线的公交车？有几种方式可以到达？大概要花多长时间？去考场的路上有没有修路堵车的情况？考试当天，应该保证至少提前20分钟到达考场。
绝密★启封并使用完毕前2016年普通高等学校招生全国统一考试物理试题（上海卷，含答案）一.单项选择题（共16分，每小题2分。
每小题只有一个正确选项。
1.卢瑟福通过对α粒子散射实验结果的分析，提出了原子内部存在（A）电子（B）中子（C）质子（D）原子核2.一束单色光由空气进入水中，则该光在空气和水中传播时（A）速度相同，波长相同（B）速度不同，波长相同（C）速度相同，频率相同（D）速度不同，频率相同3.各种不同频率范围的电磁波按频率由大到小的排列顺序是（A）γ射线、紫外线、可见光、红外线（B）γ射线、红外线、紫外线、可见光（C）紫外线、可见光、红外线、γ射线（D）红外线、可见光、紫外线、γ射线4.如图，顶端固定着小球的直杆固定在小车上，当小车向右做匀加速运动时，球所受合外力的方向沿图中的（A）OA方向（B）OB方向（C）OC方向（D）OD方向5.磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁（A）向上运动（B）向下运动（C）向左运动（D）向右运动6.放射性元素A经过2次α衰变和1次β衰变后生成一新元素B，则元素B在元素周期表中的位置较元素A的位置向前移动了（A）1位（B）2位（C）3位（D）4位7.在今年上海的某活动中引入了全国首个户外风洞飞行体验装置，体验者在风力作用下漂浮在半空。
上海市徐汇区2016届高三上学期期末学习能力诊断物理试卷
2015学年第一学期徐汇区学习能力诊断卷高三物理试卷2016.1（考试时间120分钟，满分150分）2.本试卷重力加速度g=10m/s2，sin37º=0.6，cos37º=0.8。
第Ⅰ卷（共56分）一、单项选择题（每小题2分，共16分，每小题只有一个正确选项。
）1．伽利略通过斜面理想实验得出了（）（A）力是维持物体运动的原因（B）物体的加速度与外力成正比（C）物体运动不需要力来维持（D）力是克服物体惯性的原因2．下列各力中按照力的效果命名的是（）（A）支持力（B）电场力（C）分子力（D）摩擦力3．如图所示，一端搁在粗糙水平面上另一端系一根细线（线竖直）处于静止状态的重直杆A受到的作用力个数为（）（A）1 （B）2 （C）3 （D）4、O2两轮通过皮带传动，两轮半径之比r1：r2=2：1，点4．如图所示，OA在O1轮边缘上，点B在O2轮边缘上，则A、B两点的向心加速度大小之比a A：a B为（）（A）1：1 （B）1：2 （C）2：1 （D）1：45．在如图所示的逻辑电路中，当A端输入电信号“0”，B端输入电信号“1”时，则在C和D端输出的电信号分别为（）（A）1和0 （B）0和1 （C）1和1 （D）0和06．左手定则中规定大拇指伸直方向代表以下哪个物理量的方向（）（A）磁感强度（B）电流强度（C）速度（D）安培力7．下列现象中属于分子斥力的宏观表现的是（）（A）镜子破碎后再对接无法接起（B）液体体积很难压缩（C）打气筒打气，若干次后难再打进（D）橡皮筋拉伸后放开会自动缩回8．如图所示，圆形线圈在条形磁铁顶部S级处，线圈平面与磁铁垂直。
当条形磁铁缓缓沿竖直方向上升，直至远离线圈的整个过程中，从上往下看线圈中感应电流方向为（）（A）始终顺时针（B）始终逆时针（C）先顺时针再逆时针（D）先逆时针再顺时针二、单项选择题（每小题3分，共24分，每小题只有一个正确选项。
）9．某跳水运动员在3m长的踏板上起跳，踏板和运动员要经历如图所示的几个位置，其中A为无人时踏板静止点，B为人站在踏板上静止时的平衡点，C为人在起跳过程中人和踏板运动的最低点，已知板形变越大时板对人的弹力也越大，在人由C到B的过程中（）（A）人向上做加速度大小减小的加速运动（B）人向上做加速度大小增大的加速运动（C）人向上做加速度大小减小的减速运动（D）人向上做加速度大小增大的减速运动10．如图所示，一物块相对木板向右从板上A点滑至板上B点，木板上A、B两点间距离为5米，同时木板在地面上向左滑行3米，图甲为滑行前，图乙为滑行后，在此过程中物块受到木板对它的滑动摩擦力大小为20N，则物块所受的摩擦力做功为（）（A）-160J （B）-100J （C）100J （D）-40J11．在离地高h处，同时自由下落和竖直向上抛出各一个小球，其中竖直上抛的小球初速度大小为，不计空气阻力，重力加速度为g，两球落地的时间差为（）（A）（B）（C）（D）12．如图所示，箱子中固定有一根轻弹簧，弹簧上端连着一个重物，重物顶在箱子顶部，且弹簧处于压缩状态。

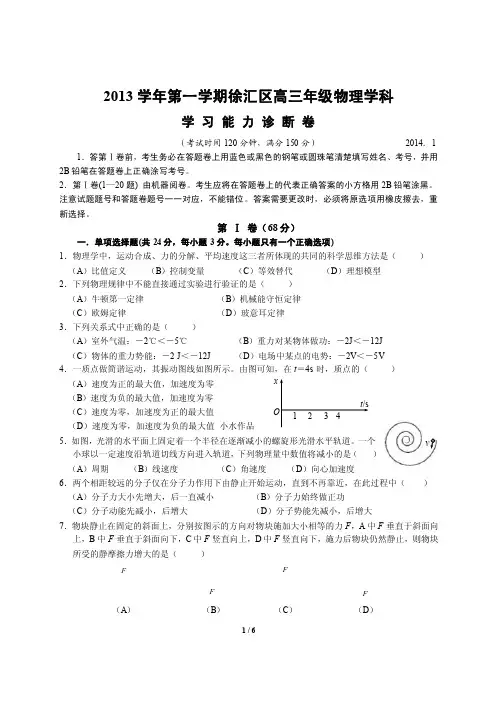

【2017年整理】上海市徐汇区届高三物理一模试卷（含答案）
1 / 6v2013学年第一学期徐汇区高三年级物理学科学 习 能 力 诊 断 卷（考试时间120分钟，满分150分）2014．11．答第Ⅰ卷前，考生务必在答题卷上用蓝色或黑色的钢笔或圆珠笔清楚填写姓名、考号，并用2B 铅笔在答题卷上正确涂写考号。
2．第Ⅰ卷(1—20题) 由机器阅卷。
考生应将在答题卷上的代表正确答案的小方格用2B 铅笔涂黑。
注意试题题号和答题卷题号一一对应，不能错位。
答案需要更改时，必须将原选项用橡皮擦去，重新选择。
第 Ⅰ 卷（68分）一．单项选择题(共24分，每小题3分。
每小题只有一个正确选项)1．物理学中，运动合成、力的分解、平均速度这三者所体现的共同的科学思维方法是（ ） （A ）比值定义（B ）控制变量（C ）等效替代（D ）理想模型2．下列物理规律中不能直接通过实验进行验证的是（ ） （A ）牛顿第一定律 （B ）机械能守恒定律 （C ）欧姆定律（D ）玻意耳定律3．下列关系式中正确的是（ ） （A ）室外气温：－2℃＜－5℃（B ）重力对某物体做功：－2J ＜－12J （C ）物体的重力势能：－2 J ＜－12J（D ）电场中某点的电势：－2V ＜－5V4．一质点做简谐运动，其振动图线如图所示。
由图可知，在t ＝4s 时，质点的（ ）（A ）速度为正的最大值，加速度为零 （B ）速度为负的最大值，加速度为零 （C ）速度为零，加速度为正的最大值（D ）速度为零，加速度为负的最大值 小水作品5．如图，光滑的水平面上固定着一个半径在逐渐减小的螺旋形光滑水平轨道。
一个小球以一定速度沿轨道切线方向进入轨道，下列物理量中数值将减小的是（ ） （A ）周期（B ）线速度（C ）角速度（D ）向心加速度6．两个相距较远的分子仅在分子力作用下由静止开始运动，直到不再靠近，在此过程中（ ） （A ）分子力大小先增大，后一直减小 （B ）分子力始终做正功 （C ）分子动能先减小，后增大（D ）分子势能先减小，后增大7．物块静止在固定的斜面上，分别按图示的方向对物块施加大小相等的力F ，A 中F 垂直于斜面向上，B 中F 垂直于斜面向下，C 中F 竖直向上，D 中F 竖直向下，施力后物块仍然静止，则物块所受的静摩擦力增大的是（ ）（A ） （B ） （C ） （D ）FFFFx O1 23 4t /s2 / 68．在水平放置的光滑绝缘杆ab 上，挂有两个金属环M 和N ，两环套在一个通电密绕长螺线管的中部。
徐汇区高三物理第一次测试a卷试题+答案(适合重点中学).10.9
徐汇区2008学年高三物理第一次测试A卷2008.10.9（时间120分钟，满分150分）班级___________学号_______姓名___________ 成绩_________ 考生注意：1．g＝10 m/s2；2．第19，20，21，22，23题要求写出必要的文字说明、方程式和重要演算步骤，只写出最后答案，而未写出主要演算过程的不能得分，有数字计算的问题，答案中必须明确写出数值和单位。
一．选择题（50分）本大题共10小题，每小题5分，每小题给出四个答案中至少有一个是正确的，把正确答案全选出来，并将正确答案前面的字母填写在题后的方括号内，每小题全选对的得5分，选对但不全得3分，有选错或不答的得0分，填写在方括号外的字母，不作为选出的答案。
1．某人骑自行车在平直道路上行进，图中的实线记录了自行车开始一段时间内的v-t图象，某同学为了简化计算，用虚线作近似处理，下列说法正确的是（）（A）在t1时刻，虚线反映的加速度比实际的大（B）在t2时刻，虚线反映的瞬时速度比实际的大（C）在t1-t2时间内，由虚线计算出的平均速度比实际的小（D）在t3-t4时间内，由虚线计算出的位移比实际的大2．从某建筑物顶上自由落下一小石子，小石子所受空气阻力可忽略不计，已知当地的重力加速度g，若需测定该建筑物的高度，则还需测量下列哪一物理量（）（A）开始下落后第一秒的末速度（B）落地前最后一秒的初速度（C）落地前最后一秒通过的位移（D）落地前通过最后1m所用的时间3．一质量为M的探空气球在以速率v匀速下降，若气球所受浮力F始终保持不变，气球在运动过程中所受阻力仅与速率有关，重力加速度为g。
现从气球吊篮中减少一定质量的物体后，该气球以速率nv匀速上升，则从气球吊篮中减少的质量为（）（A）n（M－F/g）（B）（n＋1）（M－F/g）（C）M－n F/g（D）M－（n＋1）F/g4．一块木板可绕过O点的光滑水平轴在竖直平面内转动，木板上放有一木块，木板右端受到竖直向上的作用力F，从图中位置A缓慢转动到位置B。

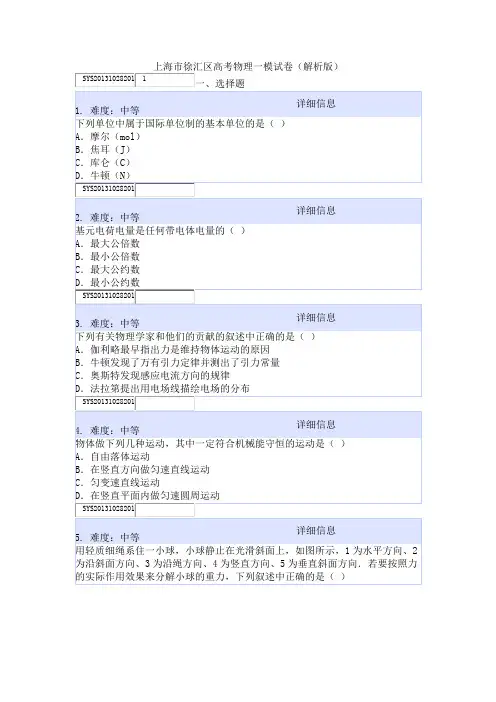

上海市徐汇区高考物理一模试卷(解析版)
A．将小球的重力沿1和5方向分解B．将小球的重力沿2和5方向分解C．将小球的重力沿3和5方向分解D．将小球的重力沿3和2方向分解SYS20131028201详细信息6. 难度：中等分子甲和乙相距较远（此时它们的分子力近似为零），如果甲固定不动，乙逐渐向甲靠近越过平衡位置直到不能再靠近．在整个过程中（）A．先是乙克服分子力做功，然后分子力对乙做正功B．先是分子力对乙做正功，然后乙克服分子力做功C．两分子间的斥力不断减小D．两分子间的引力不断减小SYS20131028201详细信息7. 难度：中等如图所示为用“与”门构成的简易报警器的示意电路．当报警器发出警报声时，电键S1、S2处于的状态为（）A．S1断开，S2闭合B．S1闭合，S2断开C．S1、S2都断开D．S1、S2都闭合SYS20131028201详细信息8. 难度：中等如图所示是真空中两个带等量异种电荷的点电荷A、B 周围的电场分布情况（电场线方向未标出）．图中O点为两点电荷连线的中点，MN为两点电荷连线的中垂线，OM=ON．下列说法中正确的是（）A．O、M、N三点的电场强度方向不相同B．O、M、N三点的电势相同，在一个等势面上C．O、M、N三点的电场强度大小关系是EM=EN＞EOD．把另一电荷从M点静止释放，将沿MON做直线运动SYS20131028201详细信息9. 难度：中等如图所示的皮带传动装置中，A、B两轮半径分别为rA和rB，已知rA＜rB，且皮带不打滑．在传动过程中，下列说法正确的是（）A．A、B两轮角速度相等B．A、B两轮边缘线速度的大小相等C．大轮B边缘一点的向心加速度大于小轮A边缘一点的向心加速度D．同一轮上各点的向心加速度跟该点与轮心的距离成反比SYS20131028201详细信息10. 难度：中等将四块相同的坚固石块垒成圆弧形的石拱，其中第3、4块固定在地基上，第l、2块间的接触面是竖直的，每块石块的两个侧面间所夹的圆心角均为30°．假定石块间的摩擦力可以忽略不计，则第1、2块石块间的作用力和第1、3块石块间的作用力的大小之比为（）A．B．C．D．详细信息11. 难度：中等如图所示，两个卫星绕着同一行星做匀速圆周运动，轨道半径分别为R1和R2，R1＞R2，两卫星的线速度分别为v1和v2，角速度分别为ω1和ω2，周期分别为T1和T2，则（）A．v2＞v1，ω2＞ω1，T2＜T1B．v2＜v1，ω2＞ω1，T2＞T1C．v2＞v1，ω2＜ω1，T2＞T1D．v2＜v1，ω2＜ω1，T2＜T1SYS20131028201详细信息12. 难度：中等两个等量异种电荷位于x轴上，相对原点对称分布．正确描述电势ϕ随位置x 变化规律的是图（）A．B．C．D．Ft1t30tt2t4详细信息13. 难度：中等质点所受的合外力F随时间t变化的规律如图所示，力的方向始终在一直线上．已知t=0时，质点的速度为零，则下列判断中正确的是（）A．0、t2、t4时刻质点的加速度最大B．t2时刻质点的动能最大C．t4时刻质点回到出发点D．力F始终对物体做正功SYS20131028201详细信息14. 难度：中等一定质量的理想气体经历了A→B→C的三个变化过程，其压强随摄氏温度变化的p-t 图如图所示，A、B、C三个状态时气体的体积分别为VA、VB、VC，则通过图象可以判断它们的大小关系是（）A．VA=VB＞VCB．VA=VB＜VCC．VA＜VB＜VCD．VA＞VB＞VCSYS20131028201详细信息15. 难度：中等在上图所示的电路中，电源的电动势为3.0V，内阻不计，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如下图所示．当开关闭合后，下列说法中正确的是（）A．灯泡L1的电流为灯泡L2的电流2倍B．灯泡L1的电阻为7.5ΩC．灯泡L2消耗的电功率为0.75WD．灯泡L3消耗的电功率为0.30WSYS20131028201详细信息16. 难度：中等如图所示，一个“∠”形导轨ADC垂直于磁场固定在磁感应强度为B的匀强磁场中，MN是与导轨材料和规格都相同的导体棒．在外力作用下，导体棒以恒定速度v沿导轨向右运动，导体棒与导轨始终接触良好．以导体棒在右图所示位置为计时起点，则下列物理量随时间变化的图象正确的是（图中E为回路中感应电动势；I为流过金属棒的电流；F为作用在金属棒上的安培力；P为感应电流的热功率．）（）A．B．C．D．SYS20131028201详细信息17. 难度：中等电磁轨道炮工作原理如图所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面得磁场（可视为匀强磁场），磁感应强度的大小与I成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的方法是（）A．只将轨道长度L变为原来的2倍B．只将电流I增加至原来的2倍C．只将弹体质量减至原来的一半D．将弹体质量减至原来的一半，轨道长度L变为原来的2倍，其它量不变SYS20131028201详细信息18. 难度：中等如图为竖直放置的上粗下细的两端封闭的细管，水银柱将气体分隔成A、B两部分，初始温度相同．使A、B升高相同温度达到稳定后，A、B两部分气体压强变化量分别为△p A、△p B，对液面压力的变化量分别为△F A、△F B，则（）A．水银柱向上移动了一段距离B．无法判断水银柱移动方向C．△p A=△p BD．△F A＞△F BSYS20131028201详细信息19. 难度：中等在图示电路中，灯L1、L2的电阻分别为R1、R2，变阻器的最大电阻为R，若有电流通过，灯就发光，假设灯的电阻不变，当变阻器的滑片P由a端向b端移动时，灯L1、L2的亮度变化情况是（）A．当R2＞R时，L1变暗，L2变亮B．当R2＞R时，L1先变暗后变亮，L2先变亮后变暗C．当R2＜R时，L1先变暗后变亮，L2先变亮后变暗D．当R2＜R时，L1先变暗后变亮，L2不断变亮SYS20131028201详细信息20. 难度：中等如图，穿在水平直杆上质量为m的小球开始时静止．现对小球沿杆方向施加恒力F，垂直于杆方向施加竖直向上的力F，且F的大小始终与小球的速度成正比，即F=kυ（图中未标出）．已知小球与杆间的动摩擦因数为μ，已知小球运动过程中未从杆上脱落，且F＞μmg．下列说法正确的是（）A．小球先做加速度减小的加速运动，后做加速度增大的减速运动直到静止B．小球先做加速度增大的加速运动，后做加速度减小的加速运动，直到最后做匀速运动C．小球的最大加速度为D．恒力F，的最大功率为SYS201310282012二、填空题详细信息21. 难度：中等一个T型电路如图所示，电阻R1=10Ω，R2=120Ω，R3=40Ω．另有一测试电源，电动势为100V，内阻不计．当cd两端短路时，ab之间的等效电阻为Ω，当cd两端接通测试电源时，ab两端的电压为 V．SYS20131028201详细信息22. 难度：中等一个质量为0.3kg的物体沿水平面做直线运动的v-t图象如图所示，图线a表示物体受水平拉力时的情况，图线b表示撤去水平拉力后物体继续运动的情况，已知重力加速度g=10m/s2，则物体与水平面间的动摩擦因数为，水平拉力对物体做的功为 J．SYS20131028201详细信息23. 难度：中等如图L型轻杆通过铰链O与地面连接，OA=AB=6m，作用于B点的竖直向上拉力F能保证杆AB始终保持水平．一质量为m的物体以足够大的速度在杆上从离A 点2m处向右运动，物体与杆之间的动摩擦因数与离开A点的距离成反比μ=．已知重力加速度为g=10m/s2，则物体运动到离开A点距离x= m 时拉力F达到最小．此时F= ．SYS20131028201详细信息24. 难度：中等如图所示，在粗糙绝缘水平面上有一正方形闭合金属线框abcd，其边长为l、质量为m，金属线框与水平面的动摩擦因数为μ．虚线框a′b′c′d′内有一匀强磁场，磁场方向竖直向下．开始时金属线框的ab边与磁场的d′c′边重合．现使金属线框以平行于ad边的初速度v沿水平面滑入磁场区域，运动一段时间后停止，此时金属线框的dc边与磁场区域的d′c′边距离为l．已知重力加速度为g，则滑入磁场的过程中，金属线框产生感应电流的方向为（填“逆时针”或“顺时针”）；滑入磁场的过程中金属线框产生的焦耳热为．SYS20131028201详细信息25. 难度：中等如图所示，小球从斜面顶端A处以速率v做平抛运动，恰好落到斜面底部B 点，且此时的速率vB的大小为v．已知重力加速度为g，则斜面的倾角为，AB之间的距离．SYS20131028201详细信息26. 难度：中等如图所示为多用表测量某一电阻、某一电压或某一电流时指针在刻度盘上停留的位置，若选择旋钮在①“×1kΩ”位置，则所测量电阻的阻值为kΩ；②“10V”位置，则所测量电压的值为 V；③“50mA”位置，则所测量电流的值为 mA．SYS20131028201详细信息27. 难度：中等如图（a）所示为“用DIS描绘电场的等势线”的实验装置图，实验过程有如下操作步骤：①将其中一个探针与导电纸上的某一基准点接触，然后在导电纸上移动另一个探针，寻找若干个与此基准点的电势差为零的点，并将这些点压印在白纸上．②在一块平整的木板上，依次铺放白纸、复写纸、导电纸，用图钉固定．③合上电键．④取出白纸画出各条等势线．⑤在导电纸上放两个与它接触良好的圆柱形电极（图中A、B），并将两个电极分别与电源的正负极相连．⑥重复步骤，找出其它4个基准点的等势点．⑦用探针压印的方法把A、B的位置标记在白纸上．在两电极的连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置压印在白纸上．（1）将每一步骤前的序号按正确的操作顺序填写：；（2）该实验中，在两个电极的连线上选取间距相等的a、b、c、d、e五个点作基准点，如图（b）所示，实验中若发现a点电势低于b点电势，说明电极A与电源的（选填“正”或“负”）极相连；（3）实验中测得a、b两点间的电压为U1，b、c两点间的电压为U2，则U1 U2（选填“大于”、“小于”或“等于”）．SYS201310282013三、解答题详细信息28. 难度：中等如图所示是研究电源电动势和电路内、外电压关系的实验装置，电池的两极A、B与电压表2相连，位于两个电极内侧的探针a、b与电压表1相连，R是滑动变阻器，电流表A测量通过滑动变阻器的电流，置于电池内的挡板上下移动可以调节电池内阻大小，向上移动可以使内阻减小，则当电阻R的滑臂向右移动时，电压表1的示数 ______ （选填“变大”、“变小”或“不变”，以下空格均如此）；无论R的滑臂向那边移动，挡板向哪里移动，电压表1和电压表2的示数之和 ______ ．若保持滑动变阻器R的阻值不变，将挡板向上移动，则电压表2的示数变化量△U与电流表示数变化量△I的比值 ______ ．SYS201310282014四、填空题详细信息29. 难度：中等学生实验“用DIS研究机械能守恒定律”的装置如图（a）所示，某组同学在一次实验中，选择DIS以图象方式显示实验的结果，所显示的图象如图（b）所示．图象的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能EP、动能Ek或机械能E．试回答下列问题：（1）在定量研究机械能守恒定律之前需要进行定性研究的实验，实验中用到图中的定位挡片，它的作用是．（单项选择）（A）保证小球每次从同一高度释放．（B）保证小球每次摆到同一高度．（C）观察受到阻挡后小球能否摆到另外一侧接近释放时的同一高度．（D）观察受到阻挡前后小球在两侧用时是否相同．（2）图（a）所示的实验装置中，传感器K的名称是．（3）图（b）的图象中，表示小球的重力势能EP、动能Ek、机械能E随小球距D点的高度h变化关系的图线分别是（按顺序填写相应图线所对应的文字）．SYS201310282015五、解答题详细信息30. 难度：中等如图所示，导热汽缸固定在水平地面上，用质量为M的光滑的活塞Q封闭了一定质量热力学温度为T1的理想气体．一不可伸长的细绳绕过定滑轮，一端拴住活塞，另一端栓着质量为m的重物．已知大气压强为p，活塞的位置离底部距离为H，活塞的截面积为S．最初整个系统处于静止状态，（滑轮质量、滑轮轴上的摩擦和空气阻力均不计）．求：（1）剪断细绳当系统再次稳定时，活塞的位置离底部的距离h；（2）再次稳定后，对汽缸加热，使活塞再次回到最初的位置，此时气体的温度T2．SYS20131028201详细信息31. 难度：中等如图所示，质量为m=5kg的摆球从图中A位置由静止开始摆下，当小球摆至竖直位置到达B点时绳子恰好被拉断．已知摆线长为L=1.6m，OA与OB的夹角为60°，悬点O与地面间的距离hOC=4m，若不计空气阻力及一切能量损耗，g=10m/s2，求：（1）小球摆到B点时的速度大小；（2）小球落地点D到C点之间的距离；（3）若选用不同长度的绳子进行实验，仍然保证OA与OB的夹角为60°，且绳子在处于竖直方向时拉断，为了使小球的落点D与C之间的距离最远，请通过计算求绳子的长度和CD间最远距离．SYS20131028201详细信息32. 难度：中等如图，MN、PQ两条平行的光滑金属轨道与水平面成θ角固定，轨距为d．空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B．P、M间接有阻值为3R的电阻．Q、N间接有阻值为6R的电阻，质量为m的金属杆ab水平放置在轨道上，其有效电阻为R．现从静止释放ab，当它沿轨道下滑距离S 时，达到最大速度．若轨道足够长且电阻不计，重力加速度为g．求：（1）金属杆ab运动的最大速度；（2）金属杆ab运动的加速度为gsinθ时，金属杆ab消耗的电功率；（3）金属杆ab从静止到具有最大速度的过程中，克服安培力所做的功．SYS20131028201详细信息33. 难度：中等如图（a）所示，倾角θ=30°的光滑固定斜杆底端固定一电量为Q=2×10-4C 的正点电荷，将一带正电小球（可视为点电荷）从斜杆的底端（但与Q未接触）静止释放，小球沿斜杆向上滑动过程中能量随位移的变化图象如图（b）所示，其中线1为重力势能随位移变化图象，线2为动能随位移变化图象．则（1）描述小球向上运动过程中的速度与加速度的变化情况；（2）求小球的质量m和电量q；（3）斜杆底端至小球速度最大处由底端正点电荷形成的电场的电势差U；（4）在图（b）中画出小球的电势能ε随位移s变化的图线．（取杆上离底端3m处为电势零点）。

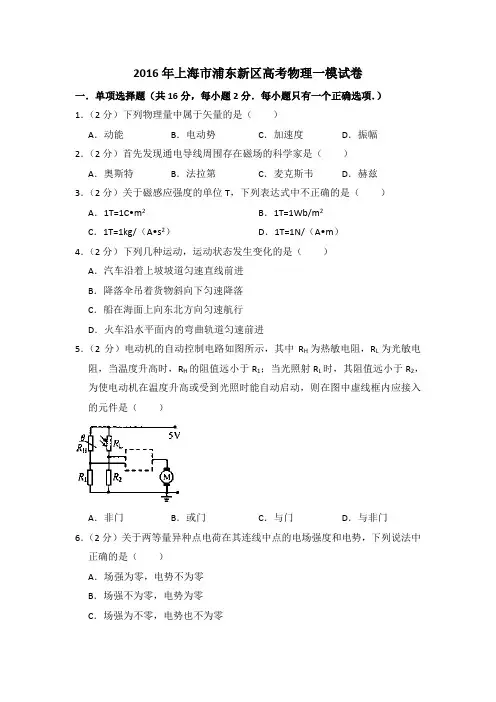

2016年上海市浦东新区高考物理一模试卷(含详解)
2016年上海市浦东新区高考物理一模试卷一．单项选择题（共16分，每小题2分．每小题只有一个正确选项．）1．（2分）下列物理量中属于矢量的是（）A．动能B．电动势C．加速度D．振幅2．（2分）首先发现通电导线周围存在磁场的科学家是（）A．奥斯特B．法拉第C．麦克斯韦D．赫兹3．（2分）关于磁感应强度的单位T，下列表达式中不正确的是（）A．1T=1C•m2B．1T=1Wb/m2C．1T=1kg/（A•s2）D．1T=1N/（A•m）4．（2分）下列几种运动，运动状态发生变化的是（）A．汽车沿着上坡坡道匀速直线前进B．降落伞吊着货物斜向下匀速降落C．船在海面上向东北方向匀速航行D．火车沿水平面内的弯曲轨道匀速前进5．（2分）电动机的自动控制电路如图所示，其中R H为热敏电阻，R L为光敏电阻，当温度升高时，R H的阻值远小于R1；当光照射R L时，其阻值远小于R2，为使电动机在温度升高或受到光照时能自动启动，则在图中虚线框内应接入的元件是（）A．非门B．或门C．与门D．与非门6．（2分）关于两等量异种点电荷在其连线中点的电场强度和电势，下列说法中正确的是（）A．场强为零，电势不为零B．场强不为零，电势为零C．场强为不零，电势也不为零D．场强为零，电势也为零7．（2分）如图所示，电路中每个电阻的阻值都相同．则通过电流最大的电阻是（）A．R1B．R2C．R3和R4D．R58．（2分）如图，一圆盘可绕一通过圆心且垂直于盘面的竖直轴转动，在圆盘上放一块橡皮，橡皮块随圆盘一起转动（俯视为逆时针）．某段时间圆盘转速不断增大，但橡皮块仍相对圆盘静止，在这段时间内，关于橡皮块所受合力F 的方向的四种表示（俯视图）中，正确的是（）A．B．C．D．二．单项选择题（共24分，每小题3分．每小题只有一个正确选项．）9．（3分）如果力F在时间t内使质量为m的物体移动一段距离s，那么（）A．力F在时间t内使质量的物体移动距离sB．力F在时间内使质量的物体移动距离sC．力F在时间2t内使质量2m的物体移动距离sD．力在时间t内使质量的物体移动距离s10．（3分）如图所示，一根条形磁铁自左向右穿过一个闭合线圈，则流过灵敏电流计的感应电流方向是（）A．先向左，再向右B．先向右，再向左C．始终向右D．始终向左11．（3分）某长直导线中分别通以如图所示的电流，则下面说法中正确的是（）A．图①所示电流周围产生匀强磁场B．图②所示电流周围的磁场是稳定的C．图③所示电流周围各点的磁场方向在0～t1时间内与t1～t2时间内的方向是相反的D．图④所示电流周围的磁场先变强再变弱，磁场中各点的磁感强度方向不变12．（3分）已知某种步枪将子弹以速度v水平射出，射到正对面的竖直靶墙上，测出打在靶墙上的弹头瞬时速度方向与竖直方向的夹角为θ，若不考虑空气阻力，则根据以上条件（）A．只能计算出枪口位置与弹孔位置的竖直距离B．只能计算出枪口位置与靶墙的水平距离C．只能计算出弹头在空中飞行的时间D．能计算出弹头在枪口与靶墙间的位移13．（3分）在静止的车厢内，用细绳a和b系住一个小球，绳a斜向上拉，绳b 水平拉，如图所示。
2024年上海市徐汇区高三上学期一模物理试题(期末质量抽查)
2024年上海市徐汇区高三上学期一模物理试题（期末质量抽查）学校：_______ 班级：__________姓名：_______ 考号：__________（满分：100分时间：75分钟）总分栏题号一二三四五六七总分得分评卷人得分一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题“神舟15号”载人飞船安全着陆需经过分离、制动、再入和减速四个阶段。
如图，在减速阶段，巨型的大伞为返回舱提供足够的减速阻力，设返回舱做直线运动，则在减速阶段（ ）A．伞绳对返回舱的拉力大于返回舱对伞绳的拉力B．伞绳对返回舱的拉力小于返回舱对伞绳的拉力C．合外力对返回舱做的功等于返回舱机械能的变化D．除重力外其他力的合力对返回舱做的功等于返回舱机械能的变化第(2)题传感器种类繁多，已广泛应用在生产生活中。
下列关于传感器的说法正确的是（ ）A．酒精检测仪应用了葡萄糖生物传感器B．电子秤所使用的测力装置主要使用了磁传感器C．电饭锅使用温度传感器实现自动控制温度D．电脑所用的光电鼠标主要采用声传感器第(3)题绽放激情和力量，升腾希望与梦想。
如图甲，“龙狮舞水城”表演中绸带宛如水波荡漾，展现水城特色，舞动的绸带可简化为沿x轴方向传播的简谐横波，图乙为时的波形图，此时质点P在平衡位置，质点Q在波谷位置，图丙为质点P的振动图像，则（ ）A．该波沿x轴负方向传播B．时，质点Q的振动方向沿y轴负方向C．时，质点P的加速度正在减小D．该波传播速度为3m/s第(4)题如图，abc是竖直面内的光滑绝缘固定轨道，ab水平，bc是与ab相切于b点且半径为R的圆弧，所在空间有方向平行于ab向右的匀强电场。
在轨道上P点由静止释放一个质量为m、电荷量为q（q>0）的小球，小球飞出轨道后达到的最高点为Q（图中未画出）。
若小球可视为质点，重力加速度大小为g，电场的场强大小，Q与c点的高度差为，则可知（ ）A．Q在c点的正上方B．Pb=RC．从c到Q的过程中，小球的动能不变D．从b到c的过程中，小球对轨道的最大压力为第(5)题正电子是电子的反粒子，与电子质量相同、带等量正电荷。
2016年上海高三物理一模预测试卷
2016年普通高等学校招生全国统一考试（预测卷）上海物理试卷本试卷共7页，满分150分，考试时间120分钟。
全卷包括六大题，第一、第二大题为单项选择题，第三大题为多项选择题，第四大题为填空题，第五大题为实验题，第六大题为计算题。
考生注意：1、答卷前，务必用钢笔或圆珠笔在答题纸正面清楚地填写姓名、准考证号，并将核对后的条形码贴在指定位置上，在答题纸反面清楚地填写姓名。
2、第一、第二和第三大题的作答必须用2B铅笔涂在答题纸上相应区域内与试卷题号对应的位置，需要更改时，必须将原选项用橡皮擦去，重新选择。
第四、第五和第六大题的作答必须用黑色的钢笔或圆珠笔写在答题纸上与试卷题号对应的位置（作图可用铅笔）。
3、第30、31、32、33题要求写出必要的文字说明、方程式和重要的演算步骤。
只写出最后答案，而未写出主要演算过程的，不能得分。
有关物理量的数值计算问题，答案中必须明确写出数值和单位。
一、单选题1.下图是伽利略1604年做斜面实验时的一页手稿照片，照片左上角的三列数据如下表。
表中第二列是时间，第三列是物体沿斜面运动的距离，第一列是伽利略在分析实验数据时添加的。
根据表中的数据，伽利略可以得出的结论是()A．物体具有惯性B．斜面倾角一定时，加速度与质量无关C．物体运动的距离与时间的平方成正比D．物体运动的加速度与重力加速度成正比2.在“探究弹性势能的表达式”的活动中，为计算弹簧弹力所做功，把拉伸弹簧的过程分为很多小段，拉力在每小段可以认为是恒力，用各小段做功的代数和代表弹力在整个过程所做的功，物理学中把这种研究方法叫做“微元法”，下面几个实例中应用到这一思想方法的是（） A ．根据加速度的定义,v a t ∆=∆当△t 非常小，vt∆∆就可以表示物体在t 时刻的瞬时加速度B ．在探究加速度、力和质量三者之间关系时，先保持质量不变研究加速度与力的关系，再保持力不变研究加速度与质量的关系C ．在推导匀变速直线运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加D ．在不需要考虑物体本身的大小和形状时，用点来代替物体，即质点3.质点做直线运动的位移x 和时间平方t 2的关系图象如图所示，则该质点（）A ．加速度大小为1m/s 2B ．任意相邻1s 内的位移差都为2mC ．第2s 内的位移是2mD ．物体第3s 内的平均速度大小为3m/s4.如图所示，将一劲度系数为k 的轻弹簧一端固定在内壁光滑的半球形容器底部O ’处（O 为球心），弹簧另一端与质量为m 的小球相连，小球静止于P 点。
2016,高考,物理,试卷,上海版,有答案,,word,..
绝密★启封并使用完毕前2016年高考上海卷物理试题一.单项选择题(共16分，每小题2分。
每小题只有一个正确选项。
1•卢瑟福通过对a粒子散射实验结果的分析，提出了原子内部存在(A )电子(B)中子 (C)质子(D)原子核2•—束单色光由空气进入水中，则该光在空气和水中传播时(A)速度相同，波长相同(B)速度不同，波长相同(C)速度相同，频率相同(D)速度不同，频率相同3•各种不同频率范围的电磁波按频率由大到小的排列顺序是(A ) 丫射线、紫外线、可见光、红外线(B)丫射线、红外线、紫外线、可见光(C)紫外线、可见光、红外线、丫射线(D)红外线、可见光、紫外线、丫射线4•如图，顶端固定着小球的直杆固定在小车上，当小车向右做匀加速运动时，球所受合外力的方向沿图中的(A ) OA方向(B) OB方向(C) OC方向(D) OD方向5.磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁(A )向上运动(B)向下运动(C)向左运动(D )向右运动6.放射性元素A经过2次a衰变和1次B衰变后生成一新兀素B，则兀素B在兀素周期表中的位置较兀素A的位置向前移动了(A) 1 位(B) 2 位(C) 3 位(D) 4 位7.在今年上海的某活动中引入了全国首个户外风洞飞行体验装置，体验者在风力作用下漂浮在半空。
若减小风力，体验者在加速下落过程中(A)失重且机械能增加(B)失重且机械能减少(C)超重且机械能增加(D)超重且机械能减少8.如图，一束电子沿z轴正向流动，则在图中y轴上A点的磁场方向是(A)+x方向(B)-x方向(C)+y方向(D)-y方向* H丿■ */]° A #二.单项选择题(共24分，每小题3分。
每小题只有一个正确选项。
)9.在双缝干涉实验中，屏上出现了明暗相间的条纹，则(A)中间条纹间距较两侧更宽(B )不同色光形成的条纹完全重合(C)双缝间距离越大条纹间距离也越大(D)遮住一条缝后屏上仍有明暗相间的条纹10.研究放射性元素射线性质的实验装置如图所示。
上海市新疆班2016届高考物理模拟试卷 含解析
2016年上海市新疆班高考物理模拟试卷一、单项选择题(共16分，每题2分，每题只有一个正确选项．)1．用国际制基本单位表示磁感应强度的单位T，正确的是( )A．C•m2B．Wb/m2C．kg/(A•s2）D．1N/（A•m) 2．下列不属于理想化物理模型的是（）A．质点B．元电荷C．匀强电场 D．自由落体运动3．用轻绳系住一小球静止在光滑斜面上,如图所示．若要按力的实际作用效果来分解小球的重力，则重力的两个分力的方向分别是图中的（）A．1和5 B．2和5 C．3和5 D．3和24．理想气体在容积固定的密闭容器中，当温度升高时，则增大的是( )A．分子间的距离B．分子的平均动能C．分子的势能 D．分子的速率5．如图为一列在均匀介质中沿x轴方向传播的简谐横波在某时刻的波形图，波速为4m/s,下列判断正确的是（（）A．质点P此时刻的振动方向一定沿y轴负方向B．P点振幅比Q点振幅小C．经过△t=3s，质点Q通过的路程是0。
6m D．经过△t=3s,质点P将向右移动12m6．一个放射性元素的原子核放出一个α粒子和一个β粒子后，其核内质子数和中子数的变化是（）A．质子数减少1个，中子数减少3个B．质子数减少2个，中子数减少1个C．质子数减少3个，中子数减少1个D．质子数减少1个，中子数减少2个7．如图，一个简单的逻辑电路图．R l、R2为定值电阻．下列说法正确的是（)A．S l，S2都断开时灯泡发光B．S l，S2都闭合时灯泡发光C．S l断开，S2闭合时灯泡不发光D．S l闭合，S2断开时灯泡不发光8．如图(a）所示，重10N的、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力、位移传感器竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F与作用点到O点距离x的变化关系如图（b）所示．据图可知金属杆长（）A．0。
4m B．0。
8m C．1。
2m D．1。
6m二、单项选择题Ⅱ（共24分,每小题3分．每小题只有一个正确选项．)9．如图甲，一定质量的理想气体的状态变化过程的V ﹣T图象．则与之相对应的变化过程p﹣T图象应为图乙中（)A．B．C．D．10．在倾角为30°的光滑固定斜面上，有一个物体从静止开始下滑，v x表示物体速度在水平方向上的分量，a x表示加速度在水平方向的分量，重力加速度g取10m/s2，如图图象中正确的是（）A．B．C．D．11．如图所示，水平导轨接有电源，导轨上固定有三根导体棒a、b、c，其中b最短，c为直径与b等长的半圆，将装置置于向下的匀强磁场中，在接通电源后，三导体棒受到大小相等的安培力作用，则三棒通过的电流大小关系为（)A．I a＞I b＞I c B．I a=I b=I c C．I a＜I b＜I c D．I a＜I b=I c 12．如图所示，三条平行等距的虚线表示电场中的三个等势面,电势值分别为﹣10V、0V、10V，实线是一带电粒子（只受电场力)在该区域内的运动轨迹,a、b、c为轨迹上三点．下列说法正确的是( ）A．粒子可能带正电，也可能带负电B．粒子在三点的加速度大小、方向都不变C．粒子在三点的电势能大小为E pc＞E pa＞E pbD．由于不知道运动的方向，无法判断粒子在三点的速度大小13．两个质量不同的天体构成双星系统，它们以二者连线上的某一点为圆心做匀速圆周运动，下列说法正确的是（）A．质量大的天体线速度较大B．质量小的天体角速度较大C．两个天体的向心力大小相等D．若在圆心处放一个质点，它受到的合力为零14．一小球在离地高H处从静止开始竖直下落，运动过程中受到的阻力大小与速率成正比,如图图象反映了小球的机械能E随下落高度h的变化规律（选地面为零势能参考平面），其中可能正确的是（）A．B．C． D．15．如图，由不同材料拼接成的长直杆CPD，P为两材料分界点，DP＞CP,现让直杆以下面两种情况与水平面成45°．一个套在长直杆上的圆环静止开始从顶端滑到底端，两种情况下圆环经过相同的时间滑到P 点．则圆环（）A．与杆CP段的动摩擦因数较小B．两次滑到P点的速度可能相同C．两次滑到P点摩擦力做功一定相同D．到达底端D所用时间较长16．如图所示，斜面上固定有一与斜面垂直的挡板，另有一截面为圆的光滑柱状物体甲放置于斜面上，半径与甲相等的光滑球乙被夹在甲与挡板之间,没有与斜面接触而处于静止状态．现在从球心O1处对甲施加一平行于斜面向下的力F，使甲沿斜面方向向下移动,移动过程中甲、乙始终保持平衡．设乙对挡板的压力大小为F1，甲对斜面的压力大小为F2，在此过1。
