接入层交换机配置
接入层交换机配置文档开机过程：
这里需要输“no”才能进入用户模式“>”（第一次开机才会出现）
配置交换机：
进入用户模式后输入“enable”进入特权模式（命令可以用“tab”键补全）
在特权模式下可使用show命令后面可以跟具体的参数
在特权模式下输入“conf treminal”进入全局模式，也叫配置模式
在全局模式下可以实现用户名、密码、设备名称、路由等配置，还可以创建vlan、进入vlan 接口、进入物理接口。
//创建用户名和密码，这个用户名和密码是远程登陆时候需要用到的：用户名：cisco 密码：cisco
//这是从特权模式进入到全局模式需要用的密码，这个密码无论远程登陆或者console线连接登陆都是需要的（密码是密文的）密码：cisco
配置设备名称：
//在全局模式下配置本设备名称：“hostname 后加设备名称”
（JR=接入、JHJ=交换机、LTBGL=炼铁办公楼、C3560=交换机型号）
划分Vlan：
//首先全局模式创建相应的vlan：vlan 2
进入vlan 2 ：int vlan 2
开启vlan 2 ：no shutdown
然后进入物理端口，配置需要划分vlan的端口，例如把f0/1口划分到vlan 2里
//全局模式下进入f0/1口：interface f0/1
把此端口划分到vlan 2：switchport access vlan 2
把此端口模式设置成访问模式：switchport mode access
开启此端口：no shutdowm
还可以同时将多个端口划分到同一个vlan里，
全局模式下进入多个端口：interface range f0/1 - 24
例如：
配置trunk链路
//全局模式下进入需要配置trunk模式的端口：interface range g0/1 -2
封装dot1q协议：switchport trunk encapsulation dot1q
设置trunk模式：switchport mode trunk
开启端口：no shutdown
配置管理地址：
//全局模式下进入vlan 1的端口模式：interface vlan 1
添加一个ip地址：ip address 10.99.21.1 255.255.255.128
开启此端口：no shutdown
（这个地址是远程登陆的telnet地址）
配置线程模式：
线程模式是远程登陆端口，如果不开启此端口，那么就无法远程登陆。
//全局模式下进入线程模式：line vty 0 4
（注：线程模式一共有16个分别是0-15，这里只需要开启5个，也就是说这台交换机可以同时允许5个用户远程登陆进来）
使配置的用户名、密码生效：login local
指定时间服务器：
让此台交换机的时间与核心交换机同步
设置日志时间与本地时间同步：
保存配置：
全局模式下输入“end”退回到特权模式：end
保存配置命令：write
如若不保存交换机在重启或断电后会丢失上次的配置。
清空交换机配置命令：
特权模式下运行
重启交换机命令
Switch#reload
两种方法都是清空你手动输入的所有命令（慎用！！！）。
思科网络交换机配置命令详细总结归纳
使用`switchport access vlan`命令将接口 分配到指定VLAN，如`switchport access vlan 10`将接口分配到VLAN 10。
使用`switchport mode access`命令将接 口设置为访问模式。
使用`name`命令为VLAN设置名称，如 `name Sales`为VLAN 10设置名称为 Sales。
使用`interface`命令进入接口配置模式， 如`interface FastEthernet 0/1`进入 FastEthernet 0/1接口。
VLAN间路由配置
01 02 03 04
使用`interface`命令进入三层接口配置模式，如`interface vlan 10`进入 VLAN 10的三层接口。
配置Root Guard
在接入层交换机上启用Root Guard功能，防止非法设备成为网 络根节点。
STP故障排除技巧
查看STP状态
使用命令`show spanning-tree vlan vlan-id`查看指定 VLAN的STP状态，包括根交换机、根端口、指定端口等信 息。
抓包分析
使用网络抓包工具（如Wireshark）抓取并分析STP协议报 文，以深入了解STP交互过程和故障原因。
将ACL应用到三层接口或VLAN接口上，以实现对 VLAN间通信的控制。
使用`interface`命令进入接口配置模式，然后使用 `ip access-group`命令将ACL应用到接口上，如`ip access-group 101 in`将ACL 101应用到接口的入 方向。
VLAN安全性设置
01
表不稳定等问题。
链路备份
STP在消除环路的同时，保留了一条 或多条备份链路，以在网络故障时提
华三接入层交换机需注意配置方法技巧
华三接入层交换机需注意配置方法技巧交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。
本文将详细介绍华三接入层交换机需配置的几项细节，需要的朋友可以参考下方法步骤1、查看交换机上应用的配置文件[h3c]dis startupCurrent startup saved-configuration file: flash:/config.cfgNext main startup saved-configuration file: flash:/config.cfg Next backup startup saved-configuration file: NULL2、配置主备配置文件startup saved-configuration config.cfg ?backup Backup config filemain Main config file3、Telnet 用户认证方式登录user-interface vty 0 4authentication-mode schemeuser privilege level 3Telnet 密码方式登录user-interface aux 0user-interface vty 0 4user privilege level 3set authentication password simple abc新建用户local-user adminpassword simple abcpasswordservice-type telnetlevel 34、配置MSTPstp enablestp region-configurationregion-name abcrevision-level 1instance 1 vlan 200active region-configuration*********************************************************5、配置接入层交换机只接电脑，不能接交换机，避免已经配置好的生成树受新添加的交换机影响造成网络的不稳定。
接入层交换机配置
user-interface
aux vty
配置用户终端接口
辅助用户终端接口 (0-7终端接口) 虚拟用户终端接口 (0-4终端接口)
authentication-mode 配置用户终端接口的认证方式
none 无需认证直接登录 password 利用用户终端接口的口令认证 scheme 利用RADIUS方案进行认证 既是说既要用户名又要密码
interface GigabitEthernet 1/1 进入千兆以太网口视图
mac-address 配置MAC地址 mac-address static 0000-1111-2222 interface Ethernet 0/1 vlan 101 绑定端口的MAC地址
Ip route-static 配置静态路由 ip route-static 0.0.0.0 0.0.0.0 10.35.252.2 preference 60 （ preference 配置路由的优先级）
undo description quit
取消当前设置 描述信息（做备注） 退出当前的命令视图
interface Ethernet 0/1 进入以太网口视图 port access vlan 101 设置以太网口vlan port link-type trunk 指定端口为trunk模式 port trunk permit vlan 1 104 制定当前trunk端口允许通过的vlan duplex 双工状态 speed 设置接口速率 shutdown 禁止接口
接入层交换机配置
厂内常用二层交换机
• 常用牌子：华为（Quidway） H3C D-LINK TP-LINK HUB • 华为：S2016 S3026 • H3C：LS-3100-26C-SI S3050 LS-3600-52P-SI
接入层交换机配置文档
接入层交换机配置文档开机过程：这里需要输“no”才能进入用户模式“>”（第一次开机才会出现）配置交换机：进入用户模式后输入“enable”进入特权模式（命令可以用“tab”键补全）在特权模式下可使用show命令后面可以跟具体的参数在特权模式下输入“conf treminal”进入全局模式，也叫配置模式在全局模式下可以实现用户名、密码、设备名称、路由等配置，还可以创建vlan、进入vlan 接口、进入物理接口。
//创建用户名和密码，这个用户名和密码是远程登陆时候需要用到的：用户名：cisco 密码：cisco//这是从特权模式进入到全局模式需要用的密码，这个密码无论远程登陆或者console线连接登陆都是需要的（密码是密文的）密码：cisco 配置设备名称：//在全局模式下配置本设备名称：“hostname 后加设备名称”（JR=接入、JHJ=交换机、LTBGL=炼铁办公楼、C3560=交换机型号）划分Vlan：//首先全局模式创建相应的vlan：vlan 2进入vlan 2 ：int vlan 2开启vlan 2 ：no shutdown然后进入物理端口，配置需要划分vlan的端口，例如把f0/1口划分到vlan 2里//全局模式下进入f0/1口：interface f0/1把此端口划分到vlan 2：switchport access vlan 2把此端口模式设置成访问模式：switchport mode access开启此端口：no shutdowm还可以同时将多个端口划分到同一个vlan里，全局模式下进入多个端口：interface range f0/1 - 24例如：配置trunk链路//全局模式下进入需要配置trunk模式的端口：interface range g0/1 -2封装dot1q协议：switchport trunk encapsulation dot1q设置trunk模式：switchport mode trunk开启端口：no shutdown配置管理地址：//全局模式下进入vlan 1的端口模式：interface vlan 1添加一个ip地址：ip address 10.99.21.1 255.255.255.128开启此端口：no shutdown（这个地址是远程登陆的telnet地址）配置线程模式：线程模式是远程登陆端口，如果不开启此端口，那么就无法远程登陆。
H3C接入层交换机E126B配置实例
H3C接入层交换机E126B配置实例配（1）Super 进入特权模式（2）输入超级用户密码（3）system-view 进入系统视图模式（4）sysname H3C-E126B 为设备命名（5）super password level 3 cipher manager! 配置超级用户密码（cipher：表示密码不以明文形式出现在交换机的配置文件当中，simple表示以明文形式出现在交换机的配置文件当中）（6）user-interface aux 0 //配置console控制台登录密码authentication-mode none/password/scheme //认证模式set authentication password cipher manager //设置密码为manageruser privilege level 3 //通过AUX口登录的命令访问级别为3speed 9600 //配置AUX用户界面使用波特率为9600b/sscreen-length 30 //配置AUX用户界面终端屏幕一屏显示30行命令history-command max-size 20 //配置AUX用户界面历史命令缓冲区可存放20条命令idle-timeout 6 //配置AUX用户界面的超时时间为6分钟（7）user-interface vty 0 4 //配置远程登录的接口（如远程telnet管理）authentication-mode none/password/scheme //认证模式set authentication password cipher manager //配置远程登录接口验证密码（cipher：表示密码不以明文形式出现在交换机的配置文件当中，simple表示以明文形式出现在交换机的配置文件当中）user privilege level 3 //通过VTY口登录的命令访问级别为3protocol inbound telnet //配置vty 用户界面支持telnet协议screen-length 30 //配置vty用户界面终端屏幕一屏显示30行命令history-command max-size 20 //配置vty用户界面历史命令缓冲区可存放20条命令idle-timeout 6 //配置vty用户界面的超时时间为6分钟telnet server enable //允许远程终端通过telnet方式管理该交换机（8）vlan 256 //新建vlanquit //退出vlanmana 256 //把vlan 256设置为管理vlan（创建vlan 256，management-vlan 5,它提示vlan已存在，请先删除，undo interface vlan 1 //删除vlan1的接口信息undo mana 1 //删除vlan1的管理任务，以为vlan1 是系统自带的删除不了mana 5 //把vlan5作为管理vlan这样就可以把vlan5设为管理vlan了。
接入层交换机配置标准设置学习

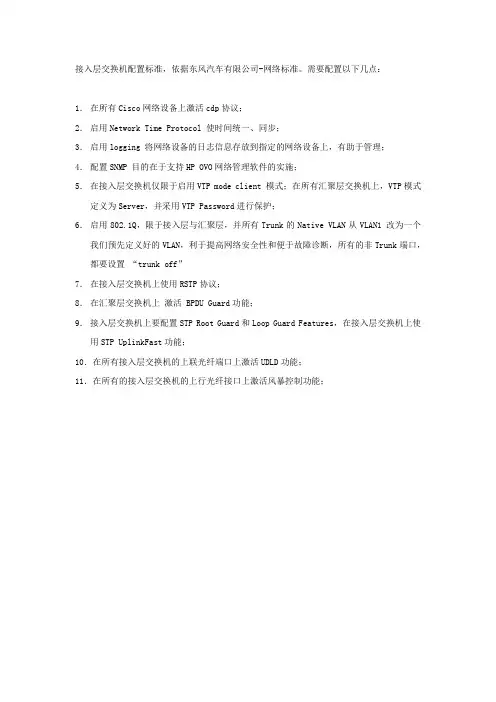

接入层交换机配置标准，依据东风汽车有限公司-网络标准。
