编码器应用概述
编码器类型以及应用场合
编码器可以分为以下几种类型：
1.增量式编码器：在旋转时，输出的脉冲信号个数与转过的角度成正比，主
要用于测量旋转速度。
2.绝对值编码器：输出的是绝对位置值，即每个位置是唯一的，不存在误差，
适用于需要测量角度、位置、速度等参数的系统。
3.旋转变压器：是一种测量角度的绝对值编码器，测量精度高，抗抖动干扰
能力强，但同时也存在成本高、体积大、结构复杂、可靠性差等缺点。
4.正弦波编码器：输出的是正弦信号，其抗干扰能力比旋转变压器强，但其
精度和稳定性不如前者。
5.霍尔编码器：是一种光电编码器，具有体积小、重量轻、结构简单、可靠
性高、寿命长等优点，但同时也存在精度低、稳定性差等缺点。
编码器的应用场合如下：
1.速度检测：将编码器和电动机同轴联接，通过测量电动机的旋转速度，就
可以得到编码器的脉冲信号个数，从而计算出电动机的旋转速度。
2.位置控制：在生产线上，需要测量物体的位置，可以使用绝对值编码器来
测量物体的位置。
3.运动控制：在自动化设备中，需要精确控制物体的运动轨迹和运动速度，
可以使用编码器来测量物体的运动轨迹和速度。
4.旋转方向检测：在生产线上，需要检测物体的旋转方向，可以使用旋转变
压器来检测物体的旋转方向。
5.速度反馈：在自动化设备中，需要将物体的运动速度反馈到控制器中，可
以使用编码器来测量物体的运动速度并反馈到控制器中。
编码器在轨道交通领域的应用
编码器在轨道交通领域的应用
编码器在轨道交通领域有广泛的应用，主要体现在以下几个方面：
1. 车辆控制：编码器可以用于测量轨道交通车辆的位置、速度和方向等信息，为车辆控制系统提供重要的反馈信号。
这些信息可以帮助控制系统实现精确的车辆控制和优化运行。
2. 安全监控：编码器还可以用于轨道交通的安全监控系统，例如监测车轮的磨损情况、车辆与轨道之间的接触情况等，以确保车辆运行的安全性。
3. 维护与检修：编码器可以提供车辆的运行数据，这些数据可以用于分析车辆的运行状态，帮助进行维护和检修。
例如，通过对行驶数据的分析，可以判断出哪些部件需要更换或者维修，从而提高车辆的使用效率。
4. 自动化运行：编码器可以帮助实现轨道交通的自动化运行。
例如，通过编码器获取到的车辆位置信息，可以自动控制车辆的启动、加速、减速和制动等操作，提高运行效率和安全性。
5. 信号系统：编码器在轨道交通的信号系统中也有重要的应用。
例如，通过编码器获取到的车辆速度信息，可以用于控制信号灯的亮灭，保证车辆的安全行驶。
总之，编码器在轨道交通领域的应用非常广泛，涉及到车辆控制、
安全监控、维护与检修、自动化运行和信号系统等多个方面。
编码器的原理及应用实验报告
编码器的原理及应用实验报告1. 引言编码器是一种常见的电子元件，用于将不同的输入信号转换为特定的输出形式。
它在数字电子系统中有广泛的应用，如计算机、通信设备等。
本文将介绍编码器的原理及其应用，并展示了一个基于编码器的实验。
2. 编码器的原理编码器是一种将不同输入状态映射到二进制输出的设备。
它通常由多个输入引脚和一个输出引脚组成。
根据不同的输入组合，编码器会将其转换为相应的二进制码。
2.1 编码器的工作原理当编码器的输入状态发生变化时，它会根据预设规则将其映射到特定的输出形式。
常见的编码器有绝对编码器和增量编码器两种类型。
2.1.1 绝对编码器绝对编码器将每个输入状态映射到唯一的输出码。
它可以告知系统当前的确切位置或状态，无需进行进一步的计数操作。
绝对编码器通常用于需要高精度位置或状态测量的应用中。
2.1.2 增量编码器增量编码器只能测量位置或状态的相对变化。
它使用两个输出通道（A通道和B通道）来表示变化的方向和步长。
增量编码器通常用于需要测量旋转运动或线性运动的应用中。
2.2 编码器的类型编码器可以按照输入和输出形式进行分类。
常见的编码器类型包括：• 2.2.1 2-4线编码器：将两个输入线转换为四个输出线。
• 2.2.2 8-3优先级编码器：将8个输入线转换为输出线，其优先级较高的输入将得到更高的优先权。
• 2.2.3 4-2-1线编码器：将四个输入线转换为两个输出线。
3. 编码器的应用实验为了展示编码器的应用，我们设计了一个实验来演示它在机器人控制中的应用。
3.1 实验设备和材料•Arduino UNO开发板•编码器模块•直流电机•L298N电机驱动模块•杜邦线3.2 实验步骤1.将编码器模块连接到Arduino UNO开发板上的数字引脚。
2.连接电机驱动模块和电机，将编码器模块连接到电机轴上。
3.编写Arduino代码，读取编码器模块的输入，并控制电机的运动。
4.上传代码到Arduino开发板，并进行测试。

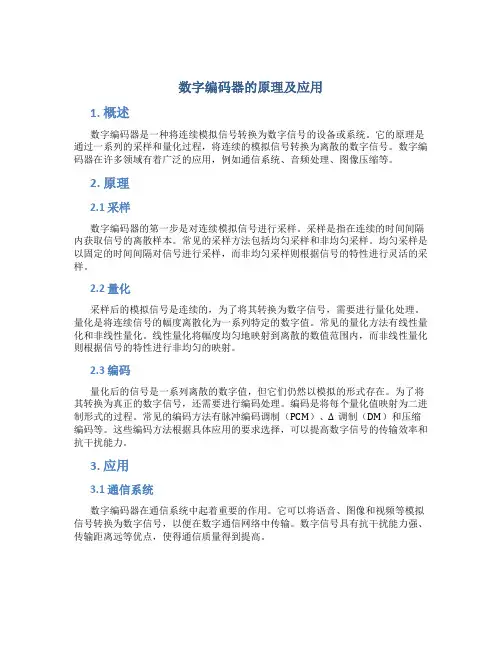

数字编码器的原理及应用
数字编码器的原理及应用1. 概述数字编码器是一种将连续模拟信号转换为数字信号的设备或系统。
它的原理是通过一系列的采样和量化过程，将连续的模拟信号转换为离散的数字信号。
数字编码器在许多领域有着广泛的应用，例如通信系统、音频处理、图像压缩等。
2. 原理2.1 采样数字编码器的第一步是对连续模拟信号进行采样。
采样是指在连续的时间间隔内获取信号的离散样本。
常见的采样方法包括均匀采样和非均匀采样。
均匀采样是以固定的时间间隔对信号进行采样，而非均匀采样则根据信号的特性进行灵活的采样。
2.2 量化采样后的模拟信号是连续的，为了将其转换为数字信号，需要进行量化处理。
量化是将连续信号的幅度离散化为一系列特定的数字值。
常见的量化方法有线性量化和非线性量化。
线性量化将幅度均匀地映射到离散的数值范围内，而非线性量化则根据信号的特性进行非均匀的映射。
2.3 编码量化后的信号是一系列离散的数字值，但它们仍然以模拟的形式存在。
为了将其转换为真正的数字信号，还需要进行编码处理。
编码是将每个量化值映射为二进制形式的过程。
常见的编码方法有脉冲编码调制（PCM）、Δ调制（DM）和压缩编码等。
这些编码方法根据具体应用的要求选择，可以提高数字信号的传输效率和抗干扰能力。
3. 应用3.1 通信系统数字编码器在通信系统中起着重要的作用。
它可以将语音、图像和视频等模拟信号转换为数字信号，以便在数字通信网络中传输。
数字信号具有抗干扰能力强、传输距离远等优点，使得通信质量得到提高。
3.2 音频处理数字编码器广泛应用于音频处理领域。
它可以将模拟音频信号转换为数字音频信号，并对其进行处理和编辑。
通过数字编码器，我们可以实现音频的压缩、变调、混音等功能，为音频产业的发展提供了便利。
3.3 图像压缩数字编码器在图像压缩中也有重要的应用。
通过将模拟图像信号转换为数字信号，并优化编码算法，可以实现对图像数据的压缩。
数字图像压缩使得图像在存储和传输时占用更小的空间，提高了资源利用效率。
编码器的原理及其应用
编码器的原理及其应用1. 编码器的概述编码器是一种将模拟信号转换为数字信号的设备或电路。
通过对模拟信号进行采样、量化和编码处理，编码器将连续的模拟信号转换为离散的数字信号。
编码器在数字信号处理、通信系统、图像处理等领域有着广泛的应用。
2. 编码器的工作原理编码器主要由采样、量化和编码三个步骤组成。
2.1 采样编码器首先对模拟信号进行采样，即按照一定的时间间隔对模拟信号进行离散取样。
采样过程中，采样率的选择非常重要，过低的采样率会导致信号失真，而过高的采样率则会浪费存储空间。
2.2 量化在采样完成后，编码器对采样得到的离散信号进行量化处理。
量化是将连续的模拟信号转换为离散的数字信号的过程。
在量化过程中，采用一定的量化精度将采样值进行近似表示。
较高的量化精度会使得数字信号更加准确，但同时也会增加存储空间的消耗。
2.3 编码量化后，编码器将量化后的数字信号进行编码处理。
编码的目的是将离散的数字信号转换为可以传输和存储的数字格式。
常用的编码方法包括上采样、脉冲编码调制（PCM）等。
这些编码方法能够有效地压缩和表示数字信号，以满足不同的应用需求。
3. 编码器的应用编码器在多个领域都有广泛的应用，下面将介绍几个常见的应用领域。
3.1 通信系统在通信系统中，编码器用于将语音、视频等模拟信号转换为数字信号。
数字信号可以在通信系统中进行传输和处理，具有较强的抗干扰能力，可以有效提高通信质量。
3.2 数字音频在数字音频领域，编码器用于将模拟音频信号转换为数字音频格式。
通过选择合适的编码算法，可以实现高质量的音频压缩和传输。
常见的数字音频编码格式包括MP3、AAC等。
3.3 图像处理在图像处理领域，编码器被广泛应用于图像的压缩和存储。
编码器能够将图像转换为数字格式，并采用合适的压缩算法对图像进行压缩，以减少存储空间和传输带宽的消耗。
常见的图像编码格式包括JPEG、PNG等。
3.4 数字电视在数字电视领域，编码器将模拟电视信号转换为数字电视信号，并进行压缩和编码处理。
编码器应用概述
一、编码器应用概述在中型、大型高炉的炉顶控制系统中，为提高布料准确度、精确控制料流速度，实时探测高炉料面，需要获得某些关键设备的正确位置。
这些位置（或角度）通过与机械转轴连接的编码器来读取。
如下图所示：图1 炉顶系统中编码器应用示意图这些关键设备的控制情况如下：Ø下料闸通过下料闸的开度（γ角）大小来控制下料速度。
Ø溜槽通过溜槽实现环形布料。
其中，包括有控制倾动的上倾、下倾角度（α角）和控制溜槽旋转角度（β角， 0～360o）Ø 探尺通过探尺来探测高炉料面深度。
二、三种常见编码器的型号特点1、FRABA绝对式多圈并行编码器的主要参数如下：表1 编码器（FRABA）主要参数2、Eltra多转绝对型并行编码器的主要参数如下表2 编码器（Eltra）主要参数3、TURCK绝对型单转轴型编码器的主要参数如下：表3 编码器（Turck）主要参数三、三种编码器的接线方式1、FRABA编码器是数字量的，它连接到PLC的数字量模块，编码器出来的1颗线对应模块的1位。
一共连接了23颗线，其中，2颗电源线，21颗信号线。
21颗信号线中，每转的分辨率为8192=213，用到13颗线；最大转数为256=28，用到8颗线。
具体接线方式如下：表4 编码器（FRABA）接线2、Eltra编码器也是数字量的。
一共连接了16颗线，其中，2颗电源线，14颗信号线。
14颗信号线中，每转的分辨率为1024=210，用到10颗线；最大转数为16=24，用到4颗线。
具体接线方式如下：表5 编码器（Eltra）接线3、Turck编码器是模拟量的。
它连接到PLC的模拟量模块。
编码器旋转时，输出4～20mA的电流信号。
具体接线方式如下：表6 料流、倾动、回转编码器（Turck）接线这其中，I+为电流环路的输入；I-为电流环路的输出；ST为SET输入，用于复位编码器，设定为4mA；VR即Up/down输入，当该值为0时，轴顺时针旋转时，输出渐增的电流值，逆时针时，输出渐减的电流值；该值为1时，则相反。
什么是自动编码器,它们有哪些应用？
什么是自动编码器，它们有哪些应用？
1. 图像去噪
自动编码器可以学习一种无损的数据压缩方法，将高维的图像数据映射到低维空间中，再将低维的数据还原成原始的高维数据。
在这个过程中，自动编码器会学习到数据的主要特征，从而能够去除图像中的噪声。
2. 特征提取
自动编码器可以学习到数据的主要特征，并且可以将这些特征提取出来，用于后续的数据分类和识别任务。
在深度学习中，特征提取是非常关键的一步，它决定了算法的性能和效率。
3. 无监督学习
自动编码器是一种无监督学习算法，它可以学习数据的特征，而不需要事先对每个数据进行标注。
这种无监督学习的方法可以在大规模数据处理中大量减少工作量，提高了算法的效率。
4. 推荐系统
自动编码器可以学习用户的消费习惯和行为特征，然后推荐给用户他
们可能喜欢的产品或服务。
这种推荐系统在电商和社交媒体等领域是非常常见的，可以帮助企业更好地了解用户需求，提高用户满意度和粘性。
5. 数据可视化
自动编码器可以将高维数据映射到低维空间中，并且可以进行可视化展示。
这种数据可视化的方法可以让人更清晰地了解数据的特征和模式，从而更好地进行数据分析和决策。
综上所述，自动编码器是一种非常有用的机器学习算法，它在数据处理、特征提取、无监督学习、推荐系统和数据可视化等领域有着广泛的应用。
通过学习和应用自动编码器，我们可以更好地理解和分析数据，为企业决策提供更加科学和有效的帮助。
编码器的基本原理及应用
编码器的基本原理及应用编码器是一种数字电路或系统，用于将输入信号转换成对应的编码输出。
它的基本原理是根据输入信号的特征进行识别和转换，以达到信息传输、数据存储和信号处理等多种应用。
编码器有很多种类，其中常见的有优先编码器、旋转编码器、格雷码编码器等。
1.优先编码器：优先编码器是一种将N个输入信号转换成M位编码输出的电路，其中M可以小于等于N。
当多个输入信号同时为高电平时，优先编码器会自动优先选择最高位的输入进行编码，并生成对应的M位二进制编码输出。
优先编码器常用于独占资源的多路选择器、状态转换器等应用场景。
2.旋转编码器：旋转编码器是一种将旋钮或编码盘的位置转换成数字编码输出的设备，常用于测量旋转位置和采集用户输入。
旋转编码器通常由一个固定的中心轴和一个旋转的编码盘组成，编码盘上有一定数量的凸起或凹槽形成的编码环。
旋转编码器通过监听编码环的状态变化来识别旋转方向和步长，然后将旋转信息转换成相应的数字输出。
3.格雷码编码器：格雷码编码器是一种将二进制数字转换成格雷码输出的电路，其中格雷码是一种相邻数字变化只有一位的码制。
在格雷码编码器中，输入二进制数字通过特定的编码逻辑电路转换成相应的格雷码输出。
格雷码编码器常用于数字转换器、通信系统和旋转编码器等应用。
编码器的应用非常广泛，其中一些常见的应用包括：1.数字通信系统：在数字通信系统中，编码器用于将声音、视频或其他类型的信号转换成数字编码进行传输。
编码器能够使信号压缩、增强容错能力和提高传输速率。
2.数据存储系统：在数据存储系统中，编码器用于将数据转换成数字编码进行存储。
编码器能够使数据压缩、提高存储密度和保障数据的完整性。
3.传感器信号处理：在传感器信号处理中，编码器用于将传感器输出的模拟信号转换成数字编码进行处理和分析。
编码器能够使传感器信号数字化、提高精度和减少干扰。
4.数字电路设计：在数字电路设计中，编码器用于实现多路选择器、状态转换器和逻辑门等复杂电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、编码器应用概述
在中型、大型高炉的炉顶控制系统中，为提高布料准确度、精确控制料流速度，实时探测高炉料面，需要获得某些关键设备的正确位置。
这些位置（或角度）通过与机械转轴连接的编码器来读取。
如下图所示：
图1 炉顶系统中编码器应用示意图
这些关键设备的控制情况如下：
Ø下料闸通过下料闸的开度（γ角）大小来控制下料速度。
Ø溜槽通过溜槽实现环形布料。
其中，包括有控制倾动的上倾、下倾角度（α角）和控制溜槽旋转角度（β角， 0～360o）
Ø 探尺通过探尺来探测高炉料面深度。
二、三种常见编码器的型号特点
1、FRABA绝对式多圈并行编码器的主要参数如下：
表1 编码器（FRABA）主要参数2、Eltra多转绝对型并行编码器的主要参数如下
表2 编码器（Eltra）主要参数3、TURCK绝对型单转轴型编码器的主要参数如下：
表3 编码器（Turck）主要参数
三、三种编码器的接线方式
1、FRABA编码器是数字量的，它连接到PLC的数字量模块，编码器出来的1颗线对应模块的1位。
一共连接了23颗线，其中，2颗电源线，21颗信号线。
21颗信号线中，每转的分辨率为8192=213，用到13颗线；最大转数为256=28，用到8颗线。
具体接线方式如下：
表4 编码器（FRABA）接线
2、Eltra编码器也是数字量的。
一共连接了16颗线，其中，2颗电源线，14颗信号线。
14颗信号线中，每转的分辨率为1024=210，用到10颗线；最大转数为16=24，用到4颗线。
具体接线方式如下：
表5 编码器（Eltra）接线
3、Turck编码器是模拟量的。
它连接到PLC的模拟量模块。
编码器旋转时，输出4～20mA 的电流信号。
具体接线方式如下：
表6 料流、倾动、回转编码器（Turck）接线
这其中，I+为电流环路的输入；I-为电流环路的输出；ST为SET输入，用于复位编码器，设定为4mA；VR即Up/down输入，当该值为0时，轴顺时针旋转时，输出渐增的电流值，逆时针时，输出渐减的电流值；该值为1时，则相反。
连带模件的接线图如下：
图2 编码器（Turck）模件接线图
四、程序实现
1.编码器（FRABA）的程序实现
• 将编码器的21位二进制值读出来。
这里，我们用一个32位的DWORD型变量MD0来存放读出的编码器数值，如图所示：
图3编码器（FRABA）数值对应图
计算出编码器旋转一圈，对应的探尺实际距离，这里假设实际距离为L0，则探尺的探测距离 L=MD0/8192 ＊ L0
2.编码器（Eltra）的程序实现
其编程设计思想与东探尺基本类似。
唯一不同的是，西探尺的编码是格雷码，而非二进制码，编程时，要先将格雷码转换成为二进制码，其转换方法为：保留格雷码的最高位作为二
进制码的最高位，而次高位二进制码为高位二进制码与次高位格雷码相异或，而二进制码的其余各位与次高位二进制码的求法相类似。
这样读取14为格雷码编码的编码器数值的方法如图所示，这里用MW4来存放读取的编码器数值：
图4 编码器（Eltra）数值对应图
3.编码器（Turck）的程序实现
这种编码器是模拟量信号。
进入PLC后，4～20mA电流信号转换为0～27648.这里，以回转为例，假设，在回转角度为00时，对应的模入值为PIWmin；回转角度为3600时，对应的模入值为PIWmax；那么，当回转转到某角度β时，对应的模入值为PIW，下列等式是成立的：
β/360 = （PIW- PIWmin）/ （PIWmax - PIWmin）
即：β=（PIW- PIWmin）/ （PIWmax - PIWmin）＊ 360。
