环氧树脂地坪漆施工工艺

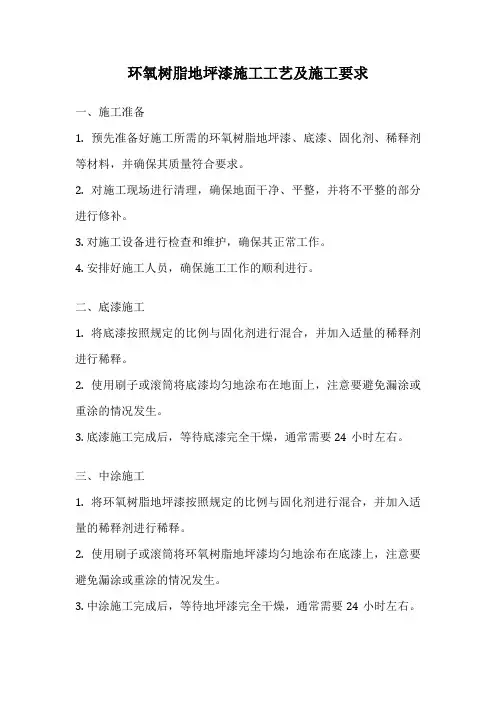

环氧树脂地坪漆施工工艺及施工要求
环氧树脂地坪漆施工工艺及施工要求一、施工准备1. 预先准备好施工所需的环氧树脂地坪漆、底漆、固化剂、稀释剂等材料，并确保其质量符合要求。
2. 对施工现场进行清理，确保地面干净、平整，并将不平整的部分进行修补。
3. 对施工设备进行检查和维护，确保其正常工作。
4. 安排好施工人员，确保施工工作的顺利进行。
二、底漆施工1. 将底漆按照规定的比例与固化剂进行混合，并加入适量的稀释剂进行稀释。
2. 使用刷子或滚筒将底漆均匀地涂布在地面上，注意要避免漏涂或重涂的情况发生。
3. 底漆施工完成后，等待底漆完全干燥，通常需要24小时左右。
三、中涂施工1. 将环氧树脂地坪漆按照规定的比例与固化剂进行混合，并加入适量的稀释剂进行稀释。
2. 使用刷子或滚筒将环氧树脂地坪漆均匀地涂布在底漆上，注意要避免漏涂或重涂的情况发生。
3. 中涂施工完成后，等待地坪漆完全干燥，通常需要24小时左右。
四、面涂施工1. 将环氧树脂地坪漆按照规定的比例与固化剂进行混合，并加入适量的稀释剂进行稀释。
2. 使用刷子或滚筒将环氧树脂地坪漆均匀地涂布在中涂上，注意要避免漏涂或重涂的情况发生。
3. 面涂施工完成后，等待地坪漆完全干燥，通常需要24小时左右。
五、养护1. 施工完成后，立即对施工现场进行封闭，防止灰尘等杂物进入。
2. 在地坪漆完全干燥前，避免人员进入施工现场，以免影响地坪漆的质量。
3. 在地坪漆完全干燥后，进行必要的保养和维护，定期清洁地面，避免使用尖锐物品刮擦地面。
六、施工要求1. 施工过程中，严格按照环氧树脂地坪漆的配比要求进行配比，切勿随意改变比例。
2. 施工过程中，注意环氧树脂地坪漆的稀释剂使用量，不宜过多或过少。
3. 施工过程中，注意环氧树脂地坪漆的涂布厚度，不宜过厚或过薄。
4. 施工过程中，注意施工环境的温度和湿度，避免在高温或高湿度条件下施工。
5. 施工过程中，注意施工现场的通风情况，确保施工人员的安全。
6. 施工过程中，注意避免施工现场的灰尘、杂物等污染地坪漆。
环氧树脂地坪漆施工方案
环氧树脂地坪漆施工方案一、施工准备1.确定施工区域：根据需要施工的区域，确保施工现场干净、整洁，并清除障碍物。
2.基础处理：对地面进行必要的修整，包括填充地面开裂缝隙，打磨平整不平整的地面。
3.清洁地面：使用吸尘器或扫帚清理地面上的灰尘和杂物，并用洗涤剂和水清洗地面。
4.修补地面：对于有明显破损或凹洞的地面，使用环氧树脂修补材料进行修补和填充。
5.湿润地面：根据环氧树脂地坪漆的要求，如果需要湿润地面，则在地面上均匀喷水进行湿润，以增加涂层的附着力。
二、材料准备1.环氧树脂地坪漆：根据施工区域的要求选择适合的环氧树脂地坪漆，包括底漆、中涂和面漆。
2.环氧树脂地坪漆固化剂：根据地坪漆的配方比例，选择相应的固化剂。
3.环氧树脂地坪漆稀释剂：根据需要调整地坪漆的粘度，选择合适的稀释剂。
4.涂刷工具：选择合适的毛刷、辊筒或喷枪作为施工工具。
5.其他工具：包括刮刀、填缝剂、扫帚、搅拌棒等。
三、施工步骤1.搅拌地坪漆：将环氧树脂地坪漆倒入干净的容器中，按照配方比例加入固化剂和稀释剂，使用搅拌棒充分搅拌混合，确保均匀。
2.底漆施工：使用刷子或辊筒将底漆均匀涂刷在地面上，注意避免漏刷或滴流。
可以根据需要对地面进行两遍底漆施工。
3.中涂施工：等待底漆干燥后，使用辊筒或喷枪将中涂涂布于地面，确保涂布均匀。
可以根据需要进行多遍中涂施工。
4.防滑施工（可选）：根据需要，可以在中涂干燥后，在地面上涂布一层防滑剂。
5.面漆施工：等待中涂干燥后，使用辊筒或喷枪将面漆均匀涂刷在地面上，确保涂布均匀。
可以根据需要进行多遍面漆施工。
6.涂层硬化：按照环氧树脂地坪漆的要求等待涂层自然干燥或进行人工加热硬化处理。
7.清理工具：在施工完成后，立即用稀释剂清洗涂刷工具，以免固化造成损坏。
四、施工注意事项1.施工环境：施工时，请确保环境通风良好，避免空气中灰尘和颗粒污染涂层。
2.温度和湿度：施工时，请根据地坪漆的要求，选择适宜的温度和湿度，以确保涂层的质量。
环氧树脂地坪漆施工工艺及施工要求
环氧树脂地坪漆施工工艺及施工要求第一篇范本：环氧树脂地坪漆施工工艺及施工要求一、引言环氧树脂地坪漆是一种常用于工业厂房、仓库等场所的地坪涂料。
本文档旨在介绍环氧树脂地坪漆的施工工艺和施工要求，以施工人员进行准确、规范的施工操作。
二、材料准备1. 环氧树脂地坪漆：选择符合工程要求的优质环氧树脂地坪漆。
2. 基材处理剂：根据地面情况选用合适的基材处理剂，如阻燃剂、密封剂等。
3. 辅助材料：包括稀释剂、催化剂、固化剂等。
4. 工具设备：刷子、辊筒、抹平工具、电动搅拌器等。
三、地面处理1. 基面清洁：清除地面的油污、灰尘等杂质，保证基面干净。
2. 基面修补：对基面的灰泥层、砖砂地滩等进行修补，确保平整。
3. 碱性处理：对碱性较高的地面进行处理，使用碱面中和剂进行中和。
4. 封闭处理：对含有潮气的地面进行封闭处理，使用封闭剂进行封闭。
四、施工工艺1. 一遍底漆：将环氧树脂地坪漆稀释后，使用刷子或辊筒进行底漆施工。
2. 配比涂装：按照环氧树脂地坪漆的配比要求，将树脂漆、催化剂、固化剂等按比例混合，然后用辊筒均匀涂布在地面上。
3. 批刮整平：使用抹刀将涂布的环氧树脂地坪漆进行整平。
4. 再涂层：根据需要，可以进行二遍或更多次的涂层施工。
5. 漆膜处理：漆膜完全干燥后，使用砂纸打磨去除表面的毛刺，保证地面光滑。
五、施工要求1. 温度要求：施工环境的温度应在5℃-40℃之间，且相对湿度不大于85%。
2. 施工厚度：每层涂布厚度不应小于0.2mm，总涂布厚度应符合设计要求。
3. 施工时间：每层涂布间隔时间应根据环氧树脂地坪漆的技术说明进行控制。
4. 施工通风：施工现场应保持良好通风，防止有害气体积聚。
六、附件本文档涉及附件如下：1. 环氧树脂地坪漆技术说明书2. 基材处理剂技术说明书3. 辅助材料技术说明书七、法律名词及注释1. 环氧树脂地坪漆：一种由环氧树脂、固化剂等组成的地坪涂料，具有高耐磨、防腐蚀等特性。
2. 基材处理剂：用于处理地面基材的化学药剂，能提高地坪漆的附着力和耐久性。
环氧树脂地坪漆施工工艺流程
环氧树脂地坪漆施工工艺流程环氧树脂地坪漆是一种广泛应用于工业场所、车间、仓库等地面装饰和保护的一种地面涂料。
它具有耐磨、耐压、抗化学腐蚀、防尘、易清洁等特点，可以有效地保护地面不受损坏，提高地面的使用寿命。
下面是环氧树脂地坪漆施工的工艺流程。
1.地面准备首先，需要对地面进行清洁和平整处理。
清洁可以使用清洗剂和高压水枪进行，确保地面没有灰尘、油污等杂质。
平整处理时，可以使用抛光机对地面进行打磨，消除地面的凹凸不平。
2.基层处理如果地面有较多的裂缝和缺陷，则需要进行基层处理。
可以使用环氧砂浆进行修补，填补裂缝和地面缺陷，使地面更加平整。
3.底涂施工底涂是地坪漆的第一次涂层，用于提升附着力和封闭基层孔隙。
首先，需要进行底涂涂料的搅拌，以保证涂料的均匀性。
然后，使用滚筒或喷涂机将底涂涂料均匀地涂抹在地面上，并等待底涂涂料干燥。
4.配合层施工配合层是地坪漆的第二次涂层，用于提供耐磨、抗压的性能。
同样需要对涂料进行搅拌，并使用滚筒或喷涂机将涂料均匀地涂抹在地面上。
为了提供更好的耐用性，可以在配合层中加入一些耐磨剂进行混合。
5.面涂施工面涂是地坪漆的最后一次涂层，用于提供地面的美观和保护。
同样需要对涂料进行搅拌，并使用滚筒或喷涂机将涂料均匀地涂抹在地面上。
可以根据需求选择不同的颜色和光泽度的涂料进行施工。
6.防尘和养护地坪漆施工完成后，需要进行防尘和养护。
可以在地坪表面喷洒一层防尘剂，以减少灰尘的落入，保持地面的清洁。
同时还需要注意避免地面受到重物的碰撞和划伤，避免使用酸性或碱性清洁剂进行清洁。
以上是环氧树脂地坪漆施工的工艺流程，通过以上的步骤可以有效地保护地面不受损坏，并提高地面的使用寿命。
同时，为了保持地面的美观和保护效果，还需要定期进行养护和维修。
环氧树脂地坪漆施工流程
环氧树脂地坪漆施工流程环氧树脂地坪漆是一种常用的地坪涂料，具有耐磨损、耐酸碱、美观易清洁等优点，被广泛应用于各种场所。
下面将介绍环氧树脂地坪漆的施工流程。
第一步：基面处理在进行环氧树脂地坪漆施工前，首先需要对基面进行处理。
处理的目的是为了消除基面的油污、灰尘等杂质，保证地坪漆施工的粘结性。
处理方法一般包括抛光、打磨、清洗等步骤。
抛光和打磨可以去除基面的粗糙度，清洗则可以去除基面的污垢。
第二步：底涂施工底涂是环氧树脂地坪漆施工的第一步，其主要作用是增强地坪漆与基面的附着力。
底涂一般采用环氧树脂底漆进行施工。
施工时需要将底漆均匀地涂刷在基面上，确保底漆与基面之间的贴合。
底涂施工完毕后，需要等待一段时间，让底漆充分干燥。
第三步：中涂施工中涂是环氧树脂地坪漆施工的第二步，其主要作用是增加地坪漆的厚度和耐磨性。
中涂一般采用环氧树脂中涂料进行施工。
施工时需要将中涂料均匀地涂刷在底涂层上，保持一定的涂布厚度。
中涂施工完毕后，同样需要等待一段时间，让中涂料充分干燥。
第四步：面涂施工面涂是环氧树脂地坪漆施工的最后一步，其主要作用是增加地坪漆的光泽度和美观度。
面涂一般采用环氧树脂面涂料进行施工。
施工时需要将面涂料均匀地涂刷在中涂层上，保持一定的涂布厚度。
面涂施工完毕后，同样需要等待一段时间，让面涂料充分干燥。
第五步：封面处理封面处理是环氧树脂地坪漆施工的最后一道工序，其主要作用是保护地坪漆的表面，增加地坪漆的耐磨性和耐腐蚀性。
封面处理一般采用环氧树脂封面剂进行施工。
施工时需要将封面剂均匀地涂刷在地坪漆的表面上，形成一层保护膜。
封面处理完毕后，同样需要等待一段时间，让封面剂充分干燥。
通过以上的施工流程，环氧树脂地坪漆施工完成后，地面会呈现出光滑、平整、美观的效果。
同时，环氧树脂地坪漆还具有耐磨损、耐酸碱、易清洁等特点，能够满足各种场所的使用需求。
在施工过程中，需要注意选择适合的地坪漆材料，合理控制涂布厚度，保证每一道工序的干燥时间，以确保施工质量和效果。
环氧地坪漆的施工工艺与流程
环氧地坪漆的施工工艺与流程
环氧地坪漆是一种耐磨性强的功能性涂料，可用于多种工程，如学校、幼儿园、机械厂房、仓库、医院、超市和办公室等地面场地。
它有着优良的化学稳定性、耐污抗冲击性和防腐性能。
环氧地坪漆的施工工艺分为几个步骤，如基层处理、涂料施工等，下面我们就来介绍一下环氧地坪漆施工的流程。
一、基层处理
环氧地坪漆施工之前，需要经过这样几个步骤：首先，将基层划线，以确保环氧地坪漆的施工效果；其次，根据工程所需，要清理基层杂物、尘土及其他材料；第三，根据工程所需，基层结构会进行振捣、打磨或其他处理，以提高基层的强度；第四，对基层水泥进行压光，以提高水泥的强度；第五，将基层表面做渗水处理，以防止基层水分蒸发，损坏涂料效果。
二、涂料施工
环氧地坪漆施工前，需要根据工程所需或技术规定准备好原材料，及涂料，并按要求进行称重或配比；环氧地坪漆施工完基层处理后，就可以开始施工了，首先，需要将刚配制的涂料稀释，以改善涂料的施工性；接着，使用滚筒或喷枪将涂料均匀压实地喷涂到地面表面，以产生丰满的水泥层；最后，将地面清理干净，之后就可以进行环氧地坪漆施工了。
环氧地坪漆的施工完成后，需要进行维护保养，首先，在施工完成后一段时间内应避免静止站立，和过量挤压，以免磨损涂层；其次，施工后24小时内切勿施肥或灌溉；第三，在施工完成后，需要及时洗扫涂层，以除去施工过程中留下的水泥灰和粉尘等污物；最后，工程施工后三个月内应受环境条件影响较小，一个季节内完成对地面涂层的养护。
环氧地坪漆施工工艺流程就是这样，通过上述步骤可以更好地保证施工质量，使施工能够达到最优性能，长期维持美观、耐用的地面效果。
环氧树脂地坪漆施工工艺及方法
环氧树脂地坪漆施工工艺及方法环氧树脂地坪漆是一种广泛用于工业环境的耐磨、耐腐蚀的地面涂料。
它具有很好的机械性能和耐化学性能，能够满足工业厂房、仓库、医药、食品、电子、汽车等行业对地面的要求。
下面将介绍环氧树脂地坪漆的施工方法及工艺。
1.基层准备首先要对地面进行基层处理，要求地面平整、无浮砂、无浮灰、无油污等。
如果地面上有老化的涂层或破损的地面，需要进行打磨或修复。
2.清洁处理用清水和清洁剂对地面进行清洁处理，确保地面表面干净无尘。
可以使用工业吸尘器进行清理，去除地面上的灰尘和杂物。
3.底漆涂装选择适合的底漆材料，将底漆漆料按照规定的比例进行混合，然后使用刷子或滚筒进行涂装。
底漆的涂装目的是加强地坪和基面的附着力，提高整体的平整度和强度。
4.中涂涂装在底漆干燥后,进行中涂涂装。
使用滚涂或喷涂等方式涂装中涂材料，中涂的目的是填平底漆上的毛孔和不平整，提高地面的光滑度和耐磨性。
5.色漆涂装中涂干燥后,进行色漆涂装。
将环氧树脂地坪漆按照规定的比例进行混合，然后使用滚涂或喷涂等方式进行涂装。
色漆涂装的目的是为了增添地面的美观性和装饰效果。
6.防滑处理在第二遍或第三遍色漆干燥前，可以在地坪表面喷刷或覆盖一层无机抗滑颗粒物。
这样可以增加地坪的防滑性能，在潮湿的环境下，减少人员滑倒的风险。
7.静置硬化涂装完成后，需要给地坪足够的时间进行静置硬化。
一般来说，环氧树脂地坪漆的硬化时间为24-48小时，具体时间根据所用材料的要求而定。
以上就是环氧树脂地坪漆施工的工艺及方法。
在进行施工时需要注意选择合适的材料，严格按照比例进行混合，合理控制涂装厚度和间隔时间。
同时，施工环境应该保持干燥、通风良好，施工人员要佩戴好防护装备，确保施工质量和安全。
环氧地坪漆施工工艺
环氧地坪漆施工工艺(1)基面处理.打磨①初步清扫：地面上的垃圾、污渍清理干净；清除地面积水、干燥处理；②基面细部处理：用手磨机处理松散水泥面，并清理干净；将伸缩缝内的泥土掏出，并清理干净，再用环氧中涂材料填充。
③车库混凝土地面上的防滑条，必须先清扫干净再用无溶剂环氧砂浆进行填充处理。
④细小裂缝应先用手磨机切成V型槽，清扫干净后用环氧砂浆进行灌缝处理。
⑤凹凸不平地面采用环氧树脂自流平中涂加石英砂批补平整，高突部分采用地面削刨机进行削平，使地面坚硬、平整。
⑥打磨：待细部处理完全干透后，对全部地面进行打磨、清洁，完成素地处理后平整度误差应不大于2mm(2m靠尺检查)。
(2)底漆层施工①施工前需保持干燥干净，如有杂物粘附需清除；②采用无溶剂环氧底涂均匀涂刷于素地一遍，与素地渗透并完全粘接成全树脂底层,使之封闭水泥中的毛细孔,达到地面更加坚固、防潮、增强漆膜附着力的作用；③底漆均匀成膜，全地面覆盖，有一定亮度；④所有厚度为一道。
(3)中涂层施工①经过24小时养护，待环氧底涂完全固化、干燥并已渗透到水泥基面后，第一遍将环氧树脂中涂A、B组份加入石英砂(1.0mm~2.0mm厚涂层使用60-100目大小石英砂颗粒，2.5~3.0mm厚涂层使用30-60目大小石英砂颗粒)搅拌均匀后做为砂浆中涂层粗找平满刮；第二遍再细找平满刮，起到增加厚度，提高平整度、高抗压作用。
②固化后整体颜色应呈现为深褐色，表面坚硬无松动且具有一定光泽度。
③1Omm厚一道，1.5mm,2.0mm厚及以上为二至三道。
(4)腻子层施工①经过24小时待环氧树脂中砂层完全固化、干燥后，将环氧树脂A、B组份加石英粉搅拌均匀后采用平刮刀满刮环氧腻子第一遍，提高地板强度、进一步填满毛细孔使整个地面变得更平实。
②待第一道环氧腻子层完全固化后，视涂层面平整度决定打磨多或少，要求打磨后的中涂层面平实、无突出，打磨完毕后的污尘清扫，微尘使用工业吸尘器清理干净。
③地坪面处理无尘、平实后，将环氧树脂A、B组份加石英粉搅拌均匀后采用平刮刀满刮第二遍环氧腻子，进一步提高地板强度，进一步将打磨后出现的毛细孔填满，使整个地面变得更平实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂地坪漆施工工艺一、地坪表面的处理1、新竣工的工业地坪必须经过一定的养护后方可施工，约28天。
2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。
3、彻底清除表面的油污，用克油王清洗剂处理。
4、清除积水，并使潮处彻底干燥。
5、表面的清洁需用无尘清扫机及大型吸尘器来完成。
6、平整的表面允许空隙为2～2.5mm，含水量在6％以下，PH值6～80。
7、地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。
8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。
二、涂饰封闭涂料1、在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧封闭底涂料一道。
2、环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。
3、局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。
三、批刮批刮料1、在实干(25℃，约4小时)以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。
2、用100～200目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及抗压性能。
3、用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。
4、用200—270目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及平整度。
5、用砂袋式无尘滚动磨砂机打磨第2道腻子，并吸尘清洁。
6、两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。
7、石英砂使用目数由现场工程师根据地面具体情况确定。
四、涂饰地坪中间层1、在打磨、清洁后的腻子表面上(20℃，24小时)用环氧地坪涂料涂饰中间层，涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳，喷涂压力为20～25Mpa。
2、此遍可使地面更趋于平整，更便于发现地面仍存在的缺陷，以便下一面层施工找平。
3、此遍还方便甲方对设备安装等的安排。
五、涂饰地坪面层1、在中间层实干后，进行环氧地坪层涂装，涂装方法用批刮和高压无空气喷涂，但以高压无空气喷涂为宜。
2、涂装前应对于中间层用砂袋式无尘滚动磨砂机进行打磨、吸尘。
3、如甲方在中间层实干后，先进行了设备的安装调试，造成地面形成新的缺陷，应用批刮料找平、打磨，并吸尘、清洁后喷涂面层。
六、施工注意事项1、施工现场的环境温度应高于5℃，相对湿度小于85％时方能施工。
2、施工者应做好施工部位、时间、温度、相对湿度、地坪表面处理、材料等实际记录，以备查考。
3、涂料施工后，应立即清洗有关设备和工具。
地坪涂装时对混凝土伸缩缝的处理方式有以下几种，各有其优缺点：1、在地坪涂装时，用环氧树脂砂浆类（应是无溶剂产品）刚性物质将伸缩缝进行填充，然后按地坪整体涂装的工艺进行，涂装完毕后开裂发生前，地坪涂层上看不到伸缩缝。
这种方式不能保证伸缩缝处或附近的地坪涂层不出现开裂和起壳现象。
因这类钢性物质并无弹性，无法抵御混凝土收缩开裂时的应力，开裂就无法避免。
如果业主允许地面存在均一平直的伸缩缝，则可在地坪涂装完毕后用切割机在原伸缩缝位置切割2-5毫米宽的伸缩缝，给混凝土留下伸缩的空间，可避免日后地面出现不均一的裂缝和减少地坪涂层沿裂缝起壳现象。
通常只有在地面装饰要求不高的场合，这种方式才能为业主所接受。
2、在地坪涂装时，采用弹性物质（如聚氨酯弹性胶）将伸缩缝进行填充补平，然后涂装中涂层和面漆。
具体操作方式如下：首先检验各伸缩缝，对宽度在5mm以上的伸缩缝，将缝内杂物清理干净，然后配好弹性胶进行填充并刮平。
对于宽度小于5mm的伸缩缝，由于缝太细不易填充，需先用切割机切割达到一定宽度和深度（深度在1mm以上比较好）的梯形状，需保证切割整齐，然后才能灌注弹性胶。
弹性胶填充方法：根据弹性胶生产厂家的产品说明进行或采用玻璃枪（打胶枪）填充，需注意尽量避免缝外沾染上胶料，如沾上，应立即清除，缝隙填满后，用铲刀刮平并去除多余胶料。
弹性胶填充需有一定的深度，填充前缝隙内的灰尘等杂物应清除干净，否则易出现弹性胶与混凝土附着不牢而脱离现象。
有关胶料的配制方法和使用技巧请参考生产厂家的使用说明。
胶料干燥后即可进行后道涂装作业。
这种处理方式和第一种方式相比，由于弹性胶分散了混凝土收缩而形成的应力，伸缩缝上涂层开裂的可能性大大降低，地面整体上颜色一致，但由于弹性胶上的涂层仍为刚性的，当混凝土收缩较为剧烈时，弹性胶上的地坪涂层（中涂层和面漆）仍有可能开裂，但裂缝不会很大。
3、在地坪涂料涂装时，先尽量将伸缩缝留着，即使覆盖，也应记录下所在位置，然后在地坪涂装完毕后，将伸缩缝切割修饰整齐，保证宽度在5mm以上，最好修饰成上宽下窄的梯形状，然后清除干净缝内的灰尘及杂物，贴缝两边贴上胶带，采用聚氨酯弹性胶填充缝隙直至平直，在弹性胶半干状态时撕去胶带。
这种处理方法在洁净度及美观程度要求高的电子厂、制药厂、精密仪器制造厂常被采用，可基本避免伸缩缝处地坪涂层的开裂现象，也比较美观，缺点是由于目前聚氨酯弹性胶的颜色比较少（一般为草绿色及铁红色），不易达到与整体地坪涂层的颜色一致，同时随着混凝土的热胀冷缩，聚氨酯弹性胶也会随之出现凸起和凹陷现象。
4、局部的地面伸缩缝，也常采用铺贴玻璃纤维布以增强抗裂性的方法，操作方法是：先将伸缩缝填充平整，然后在伸缩缝处涂漆时，在伸缩缝处粘贴宽度10cmm左右的玻璃纤维布1-2道，再涂装中涂漆、面漆等。
这种方法可保证地面整体颜色一致，亦能抵御混凝土不大的收缩引起的开裂，但如地坪涂层的设计厚度过薄时不易操作，易出现贴布处地面高于其它处的现象。
环氧地坪施工方案1.地坪表面的处理1.1新竣工的工业地坪必须经过一定的养护后方可施工，约28天。
1.2清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。
1.3彻底清除表面的油污，用克油王清洗剂处理。
1.4清除积水，并使潮处彻底干燥。
1.5表面的清洁需用无尘清扫机及大型吸尘器来完成。
1.6平整的表面允许空隙为2～2.5mm，含水量在6%以下，PH值6～8。
1.7地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。
1.8对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。
2.涂饰强渗封闭涂料2.1在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧封闭底涂料1道。
2.2环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。
2.3局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。
3.批刮批刮料在实干(25℃,约4小时)以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。
3.1用70～140目的石英砂和无溶剂环氧批刮料，作为第1道腻子，要充分搅拌均匀，刮平。
此道主要用于增强地面的耐磨及抗压性能。
3.2用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。
3.3用200～700目的石英砂和无溶剂环氧批刮料，作为第2道腻子，要充分搅拌均匀要用于增强地面的耐磨及平整度。
3.4用砂袋式无尘滚动磨机打磨第3道腻子，并吸尘清洁。
3.5两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。
3.6石英砂使用的目数由现场工程师根据地面具体情况而确定。
4.涂饰地坪中间层在打磨、清洁后的腻子表面上(20℃,24小时)涂饰中间层。
4.1涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳。
(喷涂压力为20～25Mpa)。
4.2此遍可使地面更趋于平整，更便于发现地面仍存在的缺陷，以便面层施工找平。
4.3此遍还方便甲方对设备安装等的安排。
5.涂饰地坪面层5.1、在中间层实干(20℃,7天)后，进行环氧无溶剂地坪面层涂装，涂装方法用批刮和高压无空气喷涂，但以高压无空气喷涂为宜。
5.2涂装前应对于中间层用砂袋式无尘滚动磨砂机进行打磨、吸尘。
5.3如甲方在中间层实干后，先进行了设备的安装调试，造成地面形成新的缺陷，应用批刮料找平、打磨，并吸尘、清洁。
5.4面层喷涂后，如存在气泡现象应用消泡滚筒，在地坪上来回滚动，最后让其自行流平即可。
6.施工注意事项6.1施工现场的环境温度应高于5℃，相对湿度小于85%时方能施工。
6.2施工者应做好施工部位、时间、温度、相对湿度、地坪表面处理、材料实际等记录，以备查考。
6.3涂料施工后，应立即清洗有关设备和工具。
7.安全技术要求7.1施工场地四周应拉好警戒带和挂好警告牌。
7.2施工场地四周10米内严禁明火作业，严禁吸烟。
7.3使用高压无气喷涂泵应结妥地线。
7.4涂料和稀释剂应放在通风良好的库房内。
7.5工作时注意做好个人防护。
7.6电动工具的使用须有专人负责，做完离场前需切断电源。
8.使用和保养8.1当该涂料施工完毕后，在保养期内切勿使用，并须加强通风设备及防火措施。
8.2地坪使用，生产人员不准穿有铁钉的皮鞋在上面行走。
8.3一切工作器具都须有固定专用车架安放，严禁带有锐角的金属零件等物件碰撞地面，造成地面涂料损坏。
8.4车间内安装设备等重大物件须用起重机械时，在接触地面的支撑点应有厚橡皮等软件材料垫妥，严禁用铁管等金属在地面上接拖设备。
8.5车间内进行电焊等高温作业时，在电焊火花飞溅到的地方应用石棉布等耐火材料铺垫好，以防烧坏涂料。
8.6一旦地坪有损坏，及时使用涂料修补，以免油污通过损坏处渗透到水泥里，造成大面积涂料脱落。
8.7车间内大面积清洗地面时，不要用强化学溶剂(甲苯、香蕉水等)一般使用洗涤剂、肥皂液、清水等，用清洗机进行，在没有清洗机的情况下，可用锯木粉撒上后再清扫干净。
8.8冬季施工，环境温度低于5℃，可采用冬用型无溶剂环氧工业地坪涂料。
