天线的主要性能指标
天线参数的度量单位
天线参数的度量单位天线参数是描述天线性能的指标，包括增益、方向性、频率响应等。
这些参数通常以特定的单位进行度量，以便对天线进行准确的评估和比较。
下面将介绍几个常用的天线参数及其度量单位。
一、增益(Gain)增益是衡量天线辐射电磁波能力的重要参数，它表示天线相对于理想点源天线的辐射能力。
增益是以分贝(dB)为单位进行度量，通常用dBi表示。
例如，一个天线的增益为3dBi，意味着它相对于一个理想点源天线具有3dB的辐射能力。
二、方向性(Directivity)方向性是指天线在特定方向上辐射或接收信号的能力，它描述了天线辐射或接收模式的空间分布。
方向性通常用无量纲的方向图来表示，其中最大增益处对应的方向被定义为主瓣方向。
方向性也可以用分贝(dB)来度量，称为定向性因子。
例如，一个天线的定向性因子为10dB，表示它在主瓣方向上的增益是无方向性天线的10倍。
三、频率响应(Frequency Response)频率响应是指天线在不同频率下的辐射或接收能力。
它通常用功率或电压的响应值来表示，单位可以是瓦特(W)或伏特(V)。
例如，一个天线的频率响应为100W，表示它在特定频率下的辐射功率为100瓦特。
四、驻波比(VSWR)驻波比是评估天线匹配性能的重要指标，它表示天线输入端的驻波功率与匹配负载时的最小功率之比。
驻波比是无量纲的，通常用比值表示。
例如，一个天线的驻波比为1.5:1，表示驻波功率是匹配负载时最小功率的1.5倍。
五、极化(Polarization)极化是指电磁波的电场矢量相对于地面的方向。
常见的极化方式有水平极化、垂直极化等。
极化通常用线性极化度量，单位可以是分贝(dB)或无量纲的极化度。
例如，一个天线的极化度为20dB，表示它的极化效果比无极化天线好20dB。
天线参数的度量单位包括分贝(dB)、瓦特(W)、伏特(V)等。
这些参数和单位的准确描述和度量，有助于科学家、工程师和无线通信领域的专业人士对天线性能进行准确的评估和优化。
天线的基础知识
第一讲天线的基础知识表征天线性能的主要参数有方向图，增益，输入阻抗，驻波比，极化方式等。
1.1 天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。
天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。
天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。
匹配的优劣一般用四个参数来衡量即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。
在我们日常维护中，用的较多的是驻波比和回波损耗。
一般移动通信天线的输入阻抗为50Ω。
驻波比：它是行波系数的倒数，其值在1到无穷大之间。
驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。
在移动通信系统中，一般要求驻波比小于1.5，但实际应用中VSWR应小于1.2。
过大的驻波比会减小基站的覆盖并造成系统内干扰加大，影响基站的服务性能。
回波损耗：它是反射系数绝对值的倒数，以分贝值表示。
回波损耗的值在0dB的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越小表示匹配越好。
0表示全反射，无穷大表示完全匹配。
在移动通信系统中，一般要求回波损耗大于14dB。
1.2 天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。
当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。
由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。
因此，在移动通信系统中，一般均采用垂直极化的传播方式。
另外，随着新技术的发展，最近又出现了一种双极化天线。
就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。
天线的主要技术指标
天线的主要技术指标天线是用于发送和接收电磁波的装置，它在无线通信、雷达、无线电电视和卫星通信等领域中起着关键作用。
天线的性能取决于一系列的技术指标，下面是一些主要的技术指标及其解释：1. 增益(Gain)天线的增益是指天线沿一些特定方向的辐射强度相对于理想的点源天线的辐射强度的增加量。
增益通常以分贝（dB）为单位表示。
增益越大，天线在特定方向上的辐射和接收效果越好。
2. 方向性(Directivity)方向性是天线在特定方向上辐射或接收电磁波的能力。
具有高方向性的天线能够更好地定向发送或接收信号，减少信号的散失。
3. 前后比(Front-to-Back Ratio)前后比是指天线在前方与后方的辐射强度之比。
高的前后比表示天线在前方的辐射强度较高，而在后方的辐射强度较低。
4. 驻波比(Standing Wave Ratio, SWR)驻波比是指天线输入端与输出端之间的匹配程度。
SWR值越小，表示天线负载和信号发生器之间的匹配越好，信号的传输效率越高。
5. 带宽(Bandwidth)带宽是指天线能够有效工作的频率范围。
带宽越宽，天线能够工作的频率范围就越广，能够发送或接收不同频率的信号。
6. 前向波束宽度(Forward Beamwidth)前向波束宽度是指天线在辐射方向上的角度范围。
辐射范围越窄，波束越集中，增强了天线的方向性。
7. 侧向波束宽度(Sidelobe Level)侧向波束宽度是指天线在辐射方向之外的角度范围内的辐射强度。
低的侧向波束宽度表示天线的辐射主要集中在主波束上，减少了对其他方向的干扰。
8. 阻抗(Impedance)阻抗是指天线输入端对于信号源的阻力。
天线的输入阻抗需要和信号源的输出阻抗匹配，以达到最大效率的信号传输。
9. 析波效率(Radiation Efficiency)析波效率是指天线将输入功率转化为辐射功率的能力。
较高的析波效率意味着更多的输入功率被转换为辐射，减少了能量的损失。
天线发射和接收性能指标
天线发射和接收性能指标一、天线效率天线效率和架设天线的导体材质、天线形状、工作频率、天线长度、天线架设高度有关。
1、天线材质尽量选择导电性能好、电阻率低的金属材料，如银、铜、铝等。
由于银线材的成本太高，所以实际应用中最好选择电工纯铜线.由铜矿石冶炼后，除去杂质，尤其要减少氧化物，再通过电解后得到电解铜，然后拉成丝。
这种电工纯铜的杂质少，电阻率很低。
一些正规国营电线厂生产的电线和漆包线都属于这类线材。
现在市场上还常常见到一些乡镇企业或个体户用回收的废旧铜冶炼后（再生铜）生产的电线，这种铜线材所含杂质较多，电阻率也较大，如果用这种线材制做天线时，天线的效果不会很好，往往还会增大接收时的白噪声，不利于弱信号的接收。
用各种线材制作天线时，截面大的线材接收效果好于截面小的线材。
由于高频信号的集肤效应，同样截面时，多股线材的接收效果好于单股线材。
铝材料一般在制作八木天线时用的较多。
2、天线的形状为了提高天线的效率，往往在不同波段采用不同形状的天线，LW 段以长线天线为主，MW段以长线天线和环状天线为主，SW段以长线天线、偶极天线和八木天线为主，FM段和V/U波段以八木天线和鞭状天线为主，800M以上的微波段以板状天线和抛物面天线为主。
3、工作频率工作于不同频率的天线，其效率也是不同的，天线的效率一般都随工作频率的提高而增加，高频天线的效率一般都高于低频天线。
有资料表明：长波天线的效率为10%—40%，中波天线的效率为70%—80%，短波天线的效率为90%—95%，超短波（FM、V、U）和微波天线的效率为95%—99%。
4、天线的长度当天线的有效长度接近其工作频率半波（1/2波长）的正整数倍时，天线的效率较高，若这个倍数增加时，天线的效率还会进一步提高，但波长数（天线长度）的增加与效率的提高不是成正比关系。
环型天线的直径增加时，天线效率会提高，环型天线的圈数增加时，天线的效率也会进一步提高。
抛物面天线的直径增加时，天线效率的提高会更明显。
天线功能测试国标标准
天线功能测试国标标准一、天线类型根据不同应用场景和需求，天线类型可分为多种，如鞭状天线、抛物面天线、盘锥天线、双极化天线等。
在选择天线类型时，需根据实际需求和环境条件进行选择，并确保所选天线类型与系统需求相匹配。
二、天线性能指标天线性能指标是衡量天线性能的重要参数，包括增益、半功率角、极化方式、阻抗匹配等。
在测试天线性能时，应按照国家标准规定的方法和参数进行测试，以确保天线的性能指标符合要求。
三、天线安装与维护天线的安装与维护对于其性能和使用寿命具有重要影响。
在安装天线时，应遵循安装规范，确保天线稳固、角度正确。
在日常使用中，应定期检查天线的各项性能指标，及时进行维护和保养，以保证其正常运转。
四、天线测试方法天线测试方法包括电性能测试、机械性能测试和环境适应性测试等。
在测试过程中，应按照国家标准规定的测试方法和流程进行测试，以确保测试结果的准确性和可靠性。
五、天线验收标准天线验收标准是衡量天线性能的重要依据。
在验收时，应按照合同约定的技术指标和国家标准进行验收，并对天线的外观、结构、性能等进行全面检查，以确保所提供的天线符合要求。
六、天线使用环境要求天线使用环境对其性能和使用寿命具有重要影响。
在使用过程中，应考虑环境因素如温度、湿度、风速等对天线性能的影响，并采取相应的防护措施，以保证天线的正常运转。
七、天线采购与供应在采购天线时，应选择具有资质和信誉的供应商，并明确技术要求、质量保证等条款。
在采购过程中，应遵循采购规范和流程，确保所采购的天线符合要求。
在供应过程中，应确保产品质量和交货期，以满足项目需求。
八、天线操作手册与培训为确保使用人员能够正确操作和使用天线，应提供详细的操作手册并进行相关培训。
操作手册应包括天线的安装、使用、维护等方面的内容，以便使用人员能够全面了解和掌握天线的操作方法。
同时，针对不同应用场景和需求，可提供针对性的培训课程和技术支持，以确保使用人员能够充分发挥天线的性能优势和应用效果。

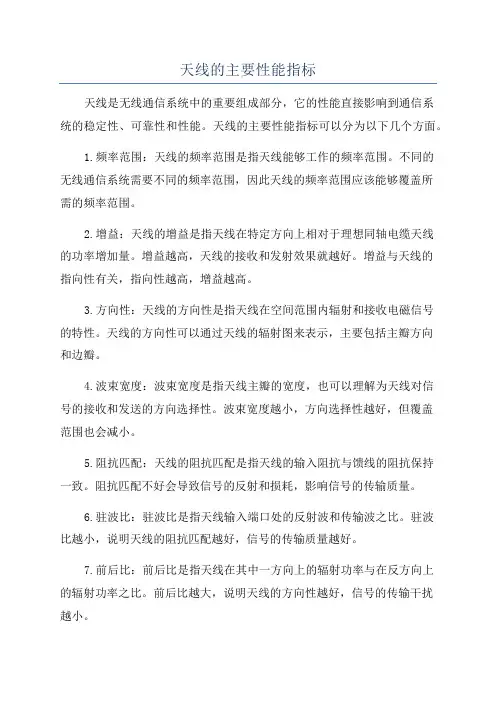

天线的主要性能指标
天线的主要性能指标天线是无线通信系统中的重要组成部分，它的性能直接影响到通信系统的稳定性、可靠性和性能。
天线的主要性能指标可以分为以下几个方面。
1.频率范围：天线的频率范围是指天线能够工作的频率范围。
不同的无线通信系统需要不同的频率范围，因此天线的频率范围应该能够覆盖所需的频率范围。
2.增益：天线的增益是指天线在特定方向上相对于理想同轴电缆天线的功率增加量。
增益越高，天线的接收和发射效果就越好。
增益与天线的指向性有关，指向性越高，增益越高。
3.方向性：天线的方向性是指天线在空间范围内辐射和接收电磁信号的特性。
天线的方向性可以通过天线的辐射图来表示，主要包括主瓣方向和边瓣。
4.波束宽度：波束宽度是指天线主瓣的宽度，也可以理解为天线对信号的接收和发送的方向选择性。
波束宽度越小，方向选择性越好，但覆盖范围也会减小。
5.阻抗匹配：天线的阻抗匹配是指天线的输入阻抗与馈线的阻抗保持一致。
阻抗匹配不好会导致信号的反射和损耗，影响信号的传输质量。
6.驻波比：驻波比是指天线输入端口处的反射波和传输波之比。
驻波比越小，说明天线的阻抗匹配越好，信号的传输质量越好。
7.前后比：前后比是指天线在其中一方向上的辐射功率与在反方向上的辐射功率之比。
前后比越大，说明天线的方向性越好，信号的传输干扰越小。
8.极化方式：天线的极化方式有垂直极化、水平极化、圆极化等。
天线的极化方式应与无线通信系统的极化方式一致，以保证信号的传输效果。
9.环境适应性：天线的环境适应性是指天线在不同的环境条件下的性能表现。
例如，天线在恶劣天气条件下的性能是否稳定，是否受到周围物体的干扰等。
10.承载能力：承载能力是指天线能够承受的最大功率。
天线的承载能力应该能够满足无线通信系统所需的功率要求，以确保天线的稳定运行。
总之，天线的性能指标决定了它在无线通信系统中的适用性和性能表现。
无论是接收还是发射信号，在选购天线时，需要根据具体的应用需求，选择适合的天线，并通过合理的安装和调试，实现最佳的通信效果。
天线效率 指标
天线效率指标
天线效率是指天线将输入的电能转化为辐射出去的电磁波能量的能效。
天线效率是一个重要的性能指标，因为它反映了天线系统在将电信号转换为无线电波时的效率，直接影响通信系统的性能。
以下是一些与天线效率相关的重要指标和概念：
1.天线增益：天线增益是指天线在某个方向上相对于理想全向天
线的辐射功率增益。
增益与效率之间存在一定关系，因为天线
增益越高，一般来说，其效率也越高。
2.辐射效率：辐射效率是指天线将输入的电能转化为辐射电磁波
的比率。
它是天线效率的一个组成部分。
辐射效率可以通过测
量天线辐射功率和输入功率来计算。
3.导电损耗：天线的导电损耗是由于电流在天线导体中产生的电
阻而导致的能量损耗。
这部分损耗会减少天线的效率。
4.辐射损耗：辐射损耗是由于天线辐射电磁波而失去的能量。
高
效的天线应该最大限度地将能量转化为辐射出去的电磁波，而
最小限度地将其损失为其他形式的能量。
5.天线匹配：天线与传输线之间的匹配对效率也有影响。
匹配不
良会导致传输线上的反射损耗，从而降低整个系统的效率。
6.频率范围：天线在设计上通常是为特定的频率范围优化的。
天
线在其设计频率范围内的效率通常更高。
7.设计和制造质量：天线的设计和制造质量也会对效率产生影响。
精密制造和精心设计的天线通常具有较高的效率。
天线效率是设计和评估天线性能时必须考虑的重要指标，特别是在需要高效通信系统中。
高效的天线设计可以提高通信系统的性能，减少能量浪费。
天线的五个基本参数
天线的五个基本参数
1 关于天线的五个基本参数
天线作为无线通讯的核心技术受到各路观众的广泛关注，五个主
要的 parametric 参数是天线特性的重要参考指标，包括增益、驻波比、半功率角、垂直波束宽度和水平波束宽度。
1 增益
增益(也被称为功率增益)是衡量天线收发能力的重要性能指标，
多用来衡量天线的信号增益真实性，一般越大表示接收和发射信号能
力越强。
一个常见单位是dBi，它是相对于理想天线的增益。
2 驻波比
驻波比是衡量天线稳定性的重要指标，表示通过某一频率的有功
功率与负载的比例，驻波比越高，表示天线稳定性越强。
3 半功率角
半功率角是衡量天线波束宽度的重要指标，是指在半功率容量点
(3dB点)处，天线发出和接收能量线与光轴之间夹角，这个角度越小，表示天线空间分布越集中，优度越高。
4 垂直波束宽度
垂直波束宽度是指一条水平线上，从天线输出的重要能量路径两
头向垂直方向投射的角度。
它受到天线结构的影响很大，我们一般认
为越窄的波束宽度，表示发射的范围越窄，表示天线的利用效率越高。
5 水平波束宽度
水平波束宽度是指一条垂直线上，从天线输出的重要能量路径两头向水平方向投射的角度，是衡量天线射向性的重要指标。
天线的水平波束宽度越窄，表示波束能量线对水平方向的散射越少，传输效率越高。
总之，增益、驻波比、半功率角、垂直波束宽度和水平波束宽度都是专业从事无线通信设计必备的参数，这五个参数从不同的角度反映了天线的性能，所有的参数都应该按照项目特点来进行综合评估。
