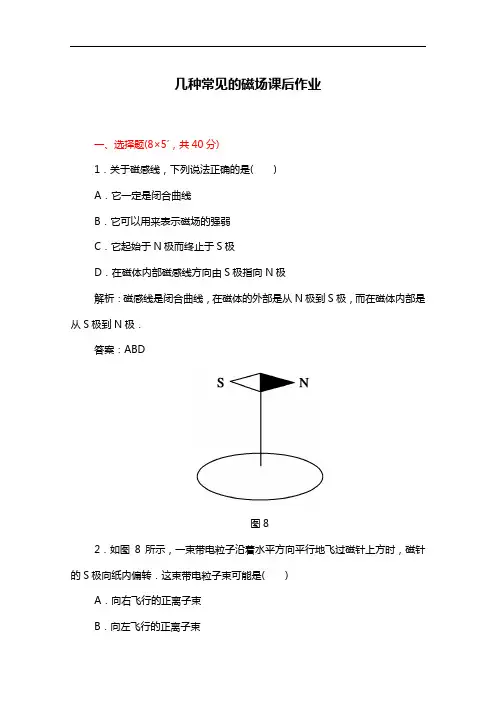

人教版高中物理选修3-1作业：几种常见的磁场(含答案)
几种常见的磁场课后作业
一、选择题(8×5′，共40分)
1．关于磁感线，下列说法正确的是( )
A．它一定是闭合曲线
B．它可以用来表示磁场的强弱
C．它起始于N极而终止于S极
D．在磁体内部磁感线方向由S极指向N极
解析：磁感线是闭合曲线，在磁体的外部是从N极到S极，而在磁体内部是从S极到N极．
答案：ABD
图8
2．如图8所示，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转．这束带电粒子束可能是( )
A．向右飞行的正离子束
B．向左飞行的正离子束
C．向右飞行的负离子束
D．向左飞行的负离子束
解析：小磁针S极向纸内偏转，即N极向纸外偏转．根据磁场方向的规定，带电粒子在飞过小磁针上方时产生的磁场方向在粒子束的下方是垂直纸面向外的，所以，根据电流方向的规定及安培定则，电荷产生的电流方向应该是自右向左，这样的电流有两种可能：一是自右向左飞行的正离子束；二是自左向右飞行的负离子束．故正确答案是B、C.
答案：BC
图9
3．(2011·全国卷)如图9，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1＞I2；a，b，c，d为导线某一横截面所在平面内的四点，且a，b，c与两导线共面；b点在两导线之间，b，d的连线与导线所在平面垂直．磁感应强度可能为零的点是( )
A．a点B．b点
C．c点D．d点
解析：根据右手螺旋定则，I1和I2虽然在a点形成的磁感应强度的方向相反，但由于I1＞I2，且a点距I1较近，a点的磁感应强度的方向向上，所以不可能为零，A错；同理c点的磁感应强度可能为零，C正确；I1，I2在b点形成的磁感应强度
的方向相同，不可能为零，B错；因b、d的连线与导线所在平面垂直，d点也在两导线之间，I1、I2在d点形成的磁感应强度的方向不可能相反，磁感应强度不可能为零，D错．
答案：C
4．关于磁通量，下列说法中正确的是( )
A．磁通量不仅有大小而且有方向，所以是矢量
B．磁通量越大，磁感应强度越大
C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零
D．磁通量就是磁感应强度
解析：磁通量Φ＝B·S是标量，有方向是人为规定的．当磁感线与线圈平行时，尽管磁通量为零，但B不为零．
答案：C
5．当接通电源后，小磁针A按图10中所示的方向运动，则( )
图10
A．小磁针B的N极向纸外转
B．小磁针B的N极向纸内转
C．小磁针B不转动
D．无法判断
解析：根据小磁针A的运动方向，运用右手螺旋定则可判断出小磁针B上方的导线中电流的方向为从右向左，再根据它产生的磁场方向可判断小磁针B的转动情况．
答案：A
6．如图11所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动( )
图11
A．不产生磁场
B．产生磁场，圆心处的磁场方向垂直纸面向里
C．产生磁场，圆心处的磁场方向垂直线面向外
D．只有圆周内侧产生磁场
解析：正电子做圆周运动可以等效为一个环形电流，然后由右手螺旋定则可以判定圆心处的磁场方向．
答案：C
图12
7．铁环上绕有绝缘的通电导线，电流方向如图12所示，则铁环中心O处的磁场方向为( )
A．向下
B．向上
C．垂直纸面向里
D．垂直纸面向外
解析：由安培定则可判断出左、右两线圈的上端都是N极，下端都是S极，故O点处磁场方向向下．
答案：A
图13
8．在同一平面有四根彼此绝缘的通电直导线，如图13所示，四根导线中电流I4＝I3>I2>I1，要使O点磁场增强，则应切断哪一根导线中的电流( ) A．I1B．I2
C．I3D．I4
解析：根据安培定则，I1、I2、I3、I4在O点的磁场方向分别为垂直于纸面向里、向里、向里、向外，且I3＝I4，切断I4则使方向相反的磁感应强度减小，可使O点的磁场增强．本题考查了直线电流磁场的分布及磁场的叠加的定性判断．要求同学们熟悉常见磁场的空间分布及磁场方向的判定．
答案：D
二、非选择题(9、10题各10分，11、12题各20分，共60分)
图14
9．如图14所示，是两个同心闭合线圈的俯视图，若内线圈中通以图示方向的电流I，则当I增大时，穿过外线圈中的磁通量将________．(填“增大”、“减小”或“不变”)
解析：内线圈产生的磁场相当于条形磁铁产生的磁场，内线圈内部的磁感线
为“×”，而外部为“·”，开始时外线圈的磁通量Φ为内部磁感线“×”的条数减去外部磁感线向外穿过线圈的条数．当电流增大时，内部磁感线增加，增加的磁感线全部垂直纸面向里穿过线圈，但外部增加的磁感线就不一定穿过线圈，虽然向里和向外穿过线圈的磁感线都增加，但穿过线圈的外部磁感线条数极少，抵消之后磁通量是增加的．
答案：增大
10．某处匀强磁场方向竖直向下，大小为0.1 T ．某线圈ABCD ，边长为20 cm.放在水平面上，当把线圈CD 侧抬起至与水平方向成60°角时，穿过线圈平面的磁通量改变了________．
解析： 初态磁通量：Φ1＝B ·S ＝0.1×0.22 Wb ＝0.004 Wb ，末态磁通量：Φ
2＝BS ·cos60°＝0.1×0.22×
1
2
Wb ＝0.002 Wb ，所以ΔΦ＝Φ1－Φ2＝0.002 Wb. 答案：0.002 Wb
图15
11．如图15所示，在U 形铁芯上套有两个螺线管，问螺线管如何与电源相连，才能使小磁针静止时的指向如图所示．试在图上用实线画出连接图，并且要求串联．
解：如图16所示．
图16
12．有一个100匝的线圈，其横截面是边长为L＝0.20 m的正方形，放在磁感应强度为B＝0.50 T的匀强磁场中，线圈平面与磁场垂直．若将这个线圈横截面的形状由正方形改变成圆形(横截面的周长不变)，在这一过程中穿过线圈的磁通量改变了多少？
解：线圈横截面是正方形时的面积：S1＝L2＝(0.20)2m2＝4.0×10－2m2.此时穿过线圈的磁通量Φ1＝BS1＝0.50×4.0×10－2 Wb＝2.0×10－2 Wb.截面形状为圆形时，其半径r＝4L/2π＝2L/π.截面积大小S2＝π(2L/π)2＝16/(100π) m2.
穿过线圈的磁通量：Φ2＝BS2＝0.50×16/(100π) Wb≈2.55×10－2 Wb.
所以，磁通量的变化：
ΔΦ＝Φ2－Φ1＝(2.55－2.0)×10－2 Wb＝5.5×10－3 Wb.
解析：磁通量Φ＝BS的计算有几点要注意：(1)S是指闭合回路中包含磁场的那部分有效面积．如图17所示，若闭合电路abcd和ABCD所在平面均与匀强磁场B垂直，面积分别为S1和S2，且S1>S2，但磁场区域恰好只有ABCD那么大，穿过S1和S2的磁通量是相同的，因此，Φ＝BS中的S应是指闭合回路中包含磁场的那部分有效面积．
图17
(2)磁通量与线圈的匝数无关，也就是磁通量大小不受线圈匝数的影响．同理，
磁通量的变化量ΔΦ＝Φ2－Φ1也不受线圈匝数的影响．。
高中物理人教版选修3-1第三章磁场3.几种常见的磁场含答案解析
关于加快推进生态省建设全面提升生态文明水平的意见中共江苏省委江苏省人民政府(2010年11月18日)为深入贯彻落实科学发展观，切实转变经济发展方式，提升生态文明水平，努力实现“两个率先”奋斗目标，现就加快推进生态省建设提出以下意见。
一、加快推进生态省建设的重要性和紧迫性(一)加快推进生态省建设是落实科学发展观、建设生态文明的重大举措。
深入贯彻落实科学发展观，建设生态文明，是党的十七大对全面建设小康社会提出的新要求。
生态文明是继工业文明之后更高级的文明形态，是人类社会发展的必然趋势。
推进生态文明建设，既是一个长期的历史过程，也是一项紧迫的现实任务，客观上要求我们以生态省建设为载体，加大环境保护和生态建设力度，大力建设资源节约型和环境友好型社会，加快形成符合生态文明要求的生产方式、生活方式和消费模式，推动省域范围内经济社会和生态环境协调发展。
(二)加快推进生态省建设是实现“两个率先”、建设美好江苏的重要任务。
率先全面建成小康社会、率先基本实现现代化，不仅要求经济社会发展的率先，而且要求生态文明建设的率先。
江苏跨江滨海，平原辽阔，水网密布，湖泊众多，具有良好的自然禀赋和生态条件。
近年来，在经济持续快速发展的同时，生态省建设取得积极进展，循环经济试点逐步扩大，节能减排工作扎实推进，重点流域治理深入开展，资源利用水平显著提高，生态建设和修复得到加强，国家生态市、环保模范城市、国家节水型社会建设示范市和绿化模范城市数量位居全国前列。
江苏完全有基础、有能力、有条件在全国率先基本建成生态省，走出一条生产发展、生活富裕、生态良好的文明发展道路。
(三)加快推进生态省建设是优化经济结构、转变发展方式的迫切需要。
建设生态文明，实现永续发展，根本出路在于加快转变发展方式，推动经济转型升级。
目前，我省总体上处于工业化、城市化加速推进的阶段，经济发展方式尚未根本转变，经济社会发展和资源环境约束的矛盾日益突出，节能减排的任务十分艰巨，加强生态文明建设、增强可持续发展能力刻不容缓。
人教版高中物理选修3-1课后习题参考答案
第一章第一节1．答：在天气干躁的季节，脱掉外衣时，由于摩擦，外衣和身体各自带了等量、异号的电荷。
接着用手去摸金属门把手时，身体放电，于是产生电击的感觉。
2．答：由于A、B都是金属导体，可挪动的电荷是自由电子，所以，A带上的是负电荷，这是电子由B挪动到A的结果。
其中，A得到的电子数为，与B失去的电子数相等。
3．答：图1－4是此问题的示意图。
导体B中的一局部自由受A的正电荷吸引积聚在B的左端，右端会因失去电子而带正电。
A对B左端的吸引力大于对右端的排挤力，A、B之间产生吸引力。
4．答：此现象并不是说明制造出了永动机，也没有违犯能量守恒定律。
因为，在把A、B分开的过程中要克制A、B之间的静电力做功。
这是把机械转化为电能的过程。
第二节1．答：根据库仑的发现，两个一样的带电金属球接触后所带的电荷量相等。
所以，先把A球与B球接触，此时，B球带电；再把B球与C球接触，那么B、C球分别带电；最后，B球再次与A球接触，B球带电。
2．答：〔注意，原子核中的质子间的静电力可以使质子产生的加速度！〕3．答：设A、B两球的电荷量分别为、，间隔为，那么。
当用C接触A时，A的电荷量变为，C的电荷量也是；C再与接触后，B的电荷量变为；此时，A、B间的静电力变为：。
在此情况下，假设再使A、B间距增大为原来的2倍，那么它们之间的静电力变为。
4．答：第四个点电荷受到其余三个点电荷的排挤力如图1－6所示。
共受三个力的作用，，由于，互相间间隔分别为、、，所以，。
根据平行四边形定那么，合力沿对角线的连线向外，且大小是。
由于对称性，每个电荷受到其他三个电荷的静电力的合力的大小都相等，且都沿对角线的连线向外。
5．答：带电小球受重力、静电斥力和线的拉力作用而平衡，它的受力示意图见图1－7。
静电斥力，又，，所以，第三节1．答：A、B两处电场强度之比为。
A、C两处电场强度之比为。
2．答：电子所在处的电场强度为，方向沿着半径指向外。
电子受到的电场力为，方向沿着半径指向质子。
人教版高中物理选修3-1作业：几种常见的磁场(含答案)
几种常见的磁场课后作业一、选择题(8×5′，共40分)1．关于磁感线，下列说法正确的是( )A．它一定是闭合曲线B．它可以用来表示磁场的强弱C．它起始于N极而终止于S极D．在磁体内部磁感线方向由S极指向N极解析：磁感线是闭合曲线，在磁体的外部是从N极到S极，而在磁体内部是从S极到N极．答案：ABD图82．如图8所示，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转．这束带电粒子束可能是( )A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束解析：小磁针S极向纸内偏转，即N极向纸外偏转．根据磁场方向的规定，带电粒子在飞过小磁针上方时产生的磁场方向在粒子束的下方是垂直纸面向外的，所以，根据电流方向的规定及安培定则，电荷产生的电流方向应该是自右向左，这样的电流有两种可能：一是自右向左飞行的正离子束；二是自左向右飞行的负离子束．故正确答案是B、C.答案：BC图93．(2011·全国卷)如图9，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1＞I2；a，b，c，d为导线某一横截面所在平面内的四点，且a，b，c与两导线共面；b点在两导线之间，b，d的连线与导线所在平面垂直．磁感应强度可能为零的点是( )A．a点B．b点C．c点D．d点解析：根据右手螺旋定则，I1和I2虽然在a点形成的磁感应强度的方向相反，但由于I1＞I2，且a点距I1较近，a点的磁感应强度的方向向上，所以不可能为零，A错；同理c点的磁感应强度可能为零，C正确；I1，I2在b点形成的磁感应强度的方向相同，不可能为零，B错；因b、d的连线与导线所在平面垂直，d点也在两导线之间，I1、I2在d点形成的磁感应强度的方向不可能相反，磁感应强度不可能为零，D错．答案：C4．关于磁通量，下列说法中正确的是( )A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零D．磁通量就是磁感应强度解析：磁通量Φ＝B·S是标量，有方向是人为规定的．当磁感线与线圈平行时，尽管磁通量为零，但B不为零．答案：C5．当接通电源后，小磁针A按图10中所示的方向运动，则( )图10A．小磁针B的N极向纸外转B．小磁针B的N极向纸内转C．小磁针B不转动D．无法判断解析：根据小磁针A的运动方向，运用右手螺旋定则可判断出小磁针B上方的导线中电流的方向为从右向左，再根据它产生的磁场方向可判断小磁针B的转动情况．答案：A6．如图11所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动( )图11A．不产生磁场B．产生磁场，圆心处的磁场方向垂直纸面向里C．产生磁场，圆心处的磁场方向垂直线面向外D．只有圆周内侧产生磁场解析：正电子做圆周运动可以等效为一个环形电流，然后由右手螺旋定则可以判定圆心处的磁场方向．答案：C图127．铁环上绕有绝缘的通电导线，电流方向如图12所示，则铁环中心O处的磁场方向为( )A．向下B．向上C．垂直纸面向里D．垂直纸面向外解析：由安培定则可判断出左、右两线圈的上端都是N极，下端都是S极，故O点处磁场方向向下．答案：A图138．在同一平面有四根彼此绝缘的通电直导线，如图13所示，四根导线中电流I4＝I3>I2>I1，要使O点磁场增强，则应切断哪一根导线中的电流( ) A．I1B．I2C．I3D．I4解析：根据安培定则，I1、I2、I3、I4在O点的磁场方向分别为垂直于纸面向里、向里、向里、向外，且I3＝I4，切断I4则使方向相反的磁感应强度减小，可使O点的磁场增强．本题考查了直线电流磁场的分布及磁场的叠加的定性判断．要求同学们熟悉常见磁场的空间分布及磁场方向的判定．答案：D二、非选择题(9、10题各10分，11、12题各20分，共60分)图149．如图14所示，是两个同心闭合线圈的俯视图，若内线圈中通以图示方向的电流I，则当I增大时，穿过外线圈中的磁通量将________．(填“增大”、“减小”或“不变”)解析：内线圈产生的磁场相当于条形磁铁产生的磁场，内线圈内部的磁感线为“×”，而外部为“·”，开始时外线圈的磁通量Φ为内部磁感线“×”的条数减去外部磁感线向外穿过线圈的条数．当电流增大时，内部磁感线增加，增加的磁感线全部垂直纸面向里穿过线圈，但外部增加的磁感线就不一定穿过线圈，虽然向里和向外穿过线圈的磁感线都增加，但穿过线圈的外部磁感线条数极少，抵消之后磁通量是增加的．答案：增大10．某处匀强磁场方向竖直向下，大小为0.1 T ．某线圈ABCD ，边长为20 cm.放在水平面上，当把线圈CD 侧抬起至与水平方向成60°角时，穿过线圈平面的磁通量改变了________．解析： 初态磁通量：Φ1＝B ·S ＝0.1×0.22 Wb ＝0.004 Wb ，末态磁通量：Φ2＝BS ·cos60°＝0.1×0.22×12Wb ＝0.002 Wb ，所以ΔΦ＝Φ1－Φ2＝0.002 Wb. 答案：0.002 Wb图1511．如图15所示，在U 形铁芯上套有两个螺线管，问螺线管如何与电源相连，才能使小磁针静止时的指向如图所示．试在图上用实线画出连接图，并且要求串联．解：如图16所示．图1612．有一个100匝的线圈，其横截面是边长为L＝0.20 m的正方形，放在磁感应强度为B＝0.50 T的匀强磁场中，线圈平面与磁场垂直．若将这个线圈横截面的形状由正方形改变成圆形(横截面的周长不变)，在这一过程中穿过线圈的磁通量改变了多少？解：线圈横截面是正方形时的面积：S1＝L2＝(0.20)2m2＝4.0×10－2m2.此时穿过线圈的磁通量Φ1＝BS1＝0.50×4.0×10－2 Wb＝2.0×10－2 Wb.截面形状为圆形时，其半径r＝4L/2π＝2L/π.截面积大小S2＝π(2L/π)2＝16/(100π) m2.穿过线圈的磁通量：Φ2＝BS2＝0.50×16/(100π) Wb≈2.55×10－2 Wb.所以，磁通量的变化：ΔΦ＝Φ2－Φ1＝(2.55－2.0)×10－2 Wb＝5.5×10－3 Wb.解析：磁通量Φ＝BS的计算有几点要注意：(1)S是指闭合回路中包含磁场的那部分有效面积．如图17所示，若闭合电路abcd和ABCD所在平面均与匀强磁场B垂直，面积分别为S1和S2，且S1>S2，但磁场区域恰好只有ABCD那么大，穿过S1和S2的磁通量是相同的，因此，Φ＝BS中的S应是指闭合回路中包含磁场的那部分有效面积．图17(2)磁通量与线圈的匝数无关，也就是磁通量大小不受线圈匝数的影响．同理，磁通量的变化量ΔΦ＝Φ2－Φ1也不受线圈匝数的影响．。

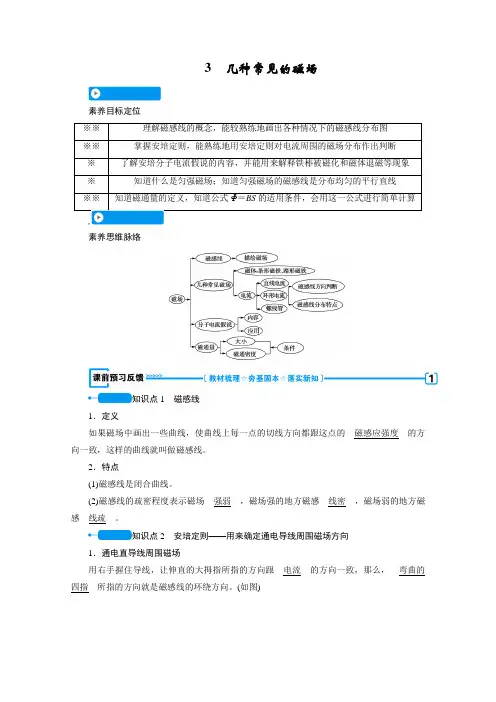

2020-2021学年人教版物理选修3-1学案：3.3 几种常见的磁场(含解析)
3几种常见的磁场素养目标定位※※理解磁感线的概念，能较熟练地画出各种情况下的磁感线分布图※※掌握安培定则，能熟练地用安培定则对电流周围的磁场分布作出判断※了解安培分子电流假说的内容，并能用来解释铁棒被磁化和磁体退磁等现象※知道什么是匀强磁场；知道匀强磁场的磁感线是分布均匀的平行直线※※知道磁通量的定义，知道公式Φ＝BS的适用条件，会用这一公式进行简单计算,素养思维脉络知识点1磁感线1．定义如果磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的__磁感应强度__的方向一致，这样的曲线就叫做磁感线。
2．特点(1)磁感线是闭合曲线。
(2)磁感线的疏密程度表示磁场__强弱__，磁场强的地方磁感__线密__，磁场弱的地方磁感__线疏__。
知识点2安培定则——用来确定通电导线周围磁场方向1．通电直导线周围磁场用右手握住导线，让伸直的大拇指所指的方向跟__电流__的方向一致，那么，__弯曲的四指__所指的方向就是磁感线的环绕方向。
(如图)2．环形电流产生的磁场让右手弯曲的四指和__环形电流__的方向一致，那么，伸直的大拇指所指的方向就是__环形导线中心轴线上__的磁感线的方向。
(如图)3．通电螺线管产生的磁场用右手握住螺线管，让弯曲的四指所指的方向跟__电流__的方向一致，大拇指所指的方向就是__螺线管内部磁感线__的方向。
因通电螺线管产生的磁场类似于条形磁铁，所以大拇指所指的方向也可以说成通电螺线管磁场的__北极(N极)__。
(如图)知识点3安培分子电流假说1．安培分子电流假说的内容安培认为，在原子、分子等物质微粒的内部存在着一种__环形电流——分子电流，分子电流使每个物质微粒都成为__微小的磁体__，分子的两侧相当于两个磁极(见图)2．安培假说对有关磁现象的解释①磁化现象②磁体的退磁③磁现象的电本质——磁铁的磁场和电流的磁场__一样__，都是由电荷的__运动__产生的。
知识点4 匀强磁场1．定义磁感应强度的__大小__、__方向__处处相同的磁场。
最新人教版高中物理选修3-1学案：第三章 第3节 几种常见的磁场含答案
第3节几种常见的磁场1.磁感线是假想的线，磁感线可以定性地描述磁场的强弱和方向。
2．电流的磁场方向可由右手螺旋定则(或安培定则)判定。
3．安培提出了分子电流假说，能够解释磁化、退磁等一些磁现象。
4．磁通量的大小为：Φ＝BS，磁感应强度也可叫做磁通密度。
一、磁感线1．定义：用来形象描述磁场强弱和方向的假想曲线。
2．特点(1)磁感线的疏密程度表示磁场的强弱。
磁场强的地方，磁感线较密；磁场弱的地方，磁感线较疏。
(2)磁感线某点的切线方向表示该点磁感应强度的方向。
二、几种常见的磁场电流的磁场方向可以用安培定则(右手螺旋定则)判断。
1．直线电流的磁场右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向。
2．环形电流的磁场让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向。
3．通电螺线管的磁场右手握住螺线管，让弯曲的四指跟电流的方向一致，拇指所指的方向就是螺线管内部的磁场的方向或者说拇指所指的方向是它的北极的方向。
三、安培分子电流假说1．分子电流假说：安培认为，在原子、分子等物质微粒的内部，存在着一种环形电流，即分子电流。
分子电流使每个物质微粒都成为小磁体，它的两侧相当于两个磁极。
2．分子电流假说意义：能够解释磁化以及退磁现象，解释磁现象的电本质。
3．磁铁的磁场和电流的磁场一样，都是由电荷的运动产生的。
四、匀强磁场和磁通量1．匀强磁场(1)定义：强弱、方向处处相同的磁场。
(2)磁感线特点：疏密均匀的平行直线。
2．磁通量(1)定义：匀强磁场中磁感应强度和与磁场方向垂直的平面面积S的乘积。
即Φ＝BS。
(2)拓展：磁场与平面不垂直时，这个面在垂直于磁场方向的投影面积S′与磁感应强度的乘积表示磁通量。
(3)单位：国际单位制是韦伯，简称韦，符号是Wb，1 Wb＝1_T·m2。
(4)引申：B＝ΦS，表示磁感应强度等于穿过单位面积的磁通量，因此磁感应强度又叫磁通密度。

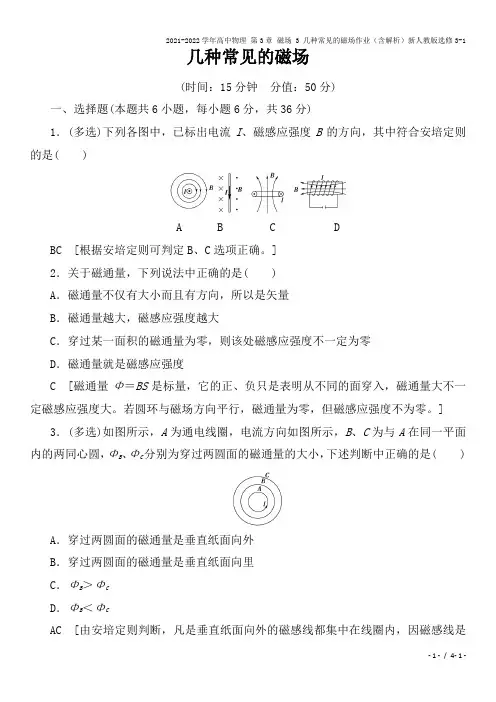

2021-2022学年高中物理 第3章 磁场 3 几种常见的磁场作业(含解析)新人教版选修3-1
