晶体硅太阳能电池正面电极银浆
太阳能电池电极银浆
太阳能电池电极银浆太阳能电池电极银浆是一种重要的光伏材料，它主要由银粉、玻璃粉、有机载体等组成，具有良好的导电性和粘结性。
在太阳能电池产业链中，银浆扮演着至关重要的角色，它直接影响着太阳能电池的转换效率和稳定性。
本文将从太阳能电池电极银浆的概述、制备方法、应用、发展前景以及提高性能的研究方向等方面进行详细介绍。
一、太阳能电池电极银浆的概述太阳能电池电极银浆是一种专用于光伏产业的高科技材料。
其主要成分银，具有优良的导电性和反射性，可以提高太阳能电池的光电转化效率。
电极银浆在太阳能电池中的应用，可以有效降低电池的串联电阻，提高输出电压和功率。
此外，太阳能电池电极银浆还具有较好的耐腐蚀性和稳定性，有利于提高太阳能电池的使用寿命。
二、太阳能电池电极银浆的制备方法太阳能电池电极银浆的制备方法主要有以下几种：1.溶胶-凝胶法：通过溶胶-凝胶法制备的银浆，粒子大小分布均匀，具有良好的分散性和粘结性。
2.化学还原法：采用化学还原法制备的银浆，具有较高的纯度和较低的氧含量，有利于提高太阳能电池的性能。
3.物理混合法：物理混合法是将银粉、玻璃粉和有机载体等物理混合均匀，具有操作简便、成本较低的优点。
三、太阳能电池电极银浆的应用太阳能电池电极银浆广泛应用于晶体硅太阳能电池、薄膜太阳能电池以及柔性太阳能电池等领域。
通过采用不同类型的银浆，可以实现对太阳能电池性能的优化调整，提高光电转化效率。
四、太阳能电池电极银浆的发展前景随着光伏产业的快速发展，太阳能电池电极银浆的市场需求逐年增长。
为提高太阳能电池的性能，未来太阳能电池电极银浆的发展方向主要包括：1.提高银浆的导电性和反射性，以提高太阳能电池的光电转化效率。
2.优化银浆的粘结性能，提高太阳能电池的稳定性和耐久性。
3.降低银浆的成本，实现大规模产业化应用。
4.研究新型银浆材料，如纳米银、复合银等，探索其在太阳能电池中的应用前景。
五、提高太阳能电池电极银浆性能的研究方向为满足光伏产业对高效、低成本太阳能电池的需求，研究人员在提高太阳能电池电极银浆性能方面开展了以下几个方向的研究：1.优化银浆的组成和配方，提高其导电性和反射性。
正极银浆对高方阻浅结单晶硅太阳电池的影响
Ｈｉｇｈ
Ｓｈｅｅｔ Ｒｅｓｉｓｔａｎｃｅ
Ｅｍｉｔｔｅｒｅｓ．２２ｎｄ Ｅｕｒｏｐｅａｎ
Ｐｈｏｔｏｖｏｌｔａｉｃ Ｓｏｌａｒ Ｅｎｅｒｇｙ Ｃｏｎｆｅｒｅｎｃｅ，Ｍｉｌａｎ，Ｉｔａｌｙ，
２００７：１７４２—１７４６
正极银浆对高方阻浅结单晶硅太阳电池的影响
作者： 作者单位： 朱敏杰， 夏正月， 马跃， 陈文浚， 王景霄 江苏林洋新能源,启东 226200
Ｔｈｅ Ｅｆｆｅｃｔ ｏｆ Ｂｕｓｂａｒ Ｐａｓｔｅ
ｏｎ
Ｍｏｎｏ－ｈｉｇｈ・。ｓｈｅｅｔ－。ｒｅｓｉｓｔａｎｃｅ
Ｓｏｌａｒ Ｃｅｌｌ ｗｉｔｈ Ｓｈａｌｌｏｗ Ｊｕｎｃｔｉｏｎ
Ｚｈｕ
Ｍｉｎｊｉｅ
Ｘｉａ Ｚｈｅｎｇｙｕｅ
Ｍａ Ｙｕｅ
Ｃｈｅｎ
Ｗｅｎｊｕｎ
Ｗａｎｇ
Ｊｉｎｇｘｉａｏ
（Ｊｉａｎｇｓｕ Ｌｉｎｙａｎｇ Ｓｏｌａｒｆｕｎ Ｃｏ．，Ｌｔｄ．ＱｉＤｏｎｇ ２２６２００，Ｃｈｉｎａ）
表Ｉ＾、ＢＭ种浆料对拈・ｍｍ／Ｗ方阻的结特性 ｈ，咖”ｎ
Ｊ＿＿『１
ｖ
小绒面制缄；两种１艺扩散，ＥｃｖｒＪ琏印，止蚀银 浆采用两种．舒圳为新副ＥＥ极银浆Ａ和常规＿｛；『业
化正桠锻浆Ｂ。 Ｓｕｎｓｖｏｃ测（）１个光撮Ｆ ｐｎ结结特性＂ｆｉ‘［． 美国ｓｅｉｃｏｎ测试扩敞结辣一球睦分布．ｂｅｒｇｅｒ删 电池电性能
ｈｉ．ｇｈ－ｓｈｅｅｔ－ｒｅｓｉｓｔａｎｃｅ；ｓｈａｌｌｏｗ ｊｕｎｃｔｉｏｎ
ｆｉｎｇｅｒ ｓｉｌｖｅｒ ｐａｓｔｅ；ｅｆｆｉｃｉｅｎｃｙ
以在市场上买到的大多数商业化的正极银浆都很
１前言
对于丝网印刷高效电池而言，其中最难也是最
难在高方阻上形成良好的欧姆接触，并且使电池 具有很好的结特性。针对这一现象，本文着重研 究了两种不同的浆料对高方阻浅结的影响。
太阳能电池电极银浆
太阳能电池电极银浆（原创实用版）目录一、太阳能电池电极银浆概述二、太阳能电池电极银浆的制备方法三、太阳能电池电极银浆的应用四、太阳能电池电极银浆的发展前景正文一、太阳能电池电极银浆概述太阳能电池电极银浆，顾名思义，是一种应用于太阳能电池电极制造中的银浆。
它是由高纯度银粉、导电剂、粘合剂等多种材料混合制成的一种浆料。
在太阳能电池的制作过程中，电极银浆被涂覆在太阳能电池的电极表面，通过烧结等工艺过程，形成一种具有良好导电性能和较高电化学稳定性的电极材料。
二、太阳能电池电极银浆的制备方法太阳能电池电极银浆的制备方法主要包括以下几个步骤：1.银粉的选用：一般采用高纯度（99.9% 以上）的金属银粉作为主要原料。
2.粘合剂的选择：常用的粘合剂有聚乙烯醇、羧甲基纤维素等，其作用是将银粉粘结在一起，并赋予银浆良好的流变性能。
3.导电剂的添加：为了提高银浆的导电性能，通常需要添加一定比例的导电剂，如碳纳米管、石墨烯等。
4.溶剂的选择：制备银浆时，需要选用合适的溶剂将银粉、粘合剂和导电剂搅拌均匀。
常用的溶剂有醇类、酮类等有机溶剂。
5.浆料的制备：将上述原料按一定比例混合，并搅拌均匀，形成具有良好导电性能和流变性能的银浆。
6.银浆的储存：制备好的银浆应密封储存，避免与空气、水分接触而影响其性能。
三、太阳能电池电极银浆的应用太阳能电池电极银浆广泛应用于太阳能电池的制造过程中，尤其是晶硅太阳能电池和薄膜太阳能电池的制作。
在太阳能电池的制作过程中，将电极银浆涂覆在电池的电极表面，通过烧结等工艺过程，使银浆形成一层具有良好导电性能和较高电化学稳定性的电极材料。
这样，太阳能电池在吸收太阳能并将其转化为电能的过程中，能够实现更高的光电转换效率。
四、太阳能电池电极银浆的发展前景随着全球能源危机和环境问题日益严重，太阳能作为一种清洁、可再生的能源得到了广泛关注。
我国政府对太阳能产业的支持力度也在不断加大，这为太阳能电池电极银浆的发展提供了良好的市场环境。
晶体硅太阳能电池正面电极银浆
1 SN 908X 晶体硅太阳能电池正面电极银浆SN 908X SN 908X是一种专为晶体硅太阳能电池（是一种专为晶体硅太阳能电池（是一种专为晶体硅太阳能电池（n n +型）正面电极而设计的无铅导电银浆。
在高温烧结时导电银浆中导电组分能有效穿透SiNx 减反膜层与硅片形成良好的欧姆接触，具有印刷性能好，接触电阻小，分辨率高、高宽比大，填充因子高等特点。
1 工艺参数SN908X 固含量85~88% 粘度（Pa·S ）（Brookfield HBT ，25℃，10rpm ）380±20Pa.S 细度(刮板细度机)＜1010μμm 丝网（BOPP 不锈钢网）（BOPP stainless steel ）325/24mesh烘干温度 红外烘干炉，红外烘干炉，250~300250~300250~300℃℃/1min 烧结温度 750-840℃/1~2seconds烘干厚度（膜厚测试仪） 28-4528-45μμm 烧结厚度（膜厚测试仪）25-4025-40μμm 方阻(烧结膜)≤2m 2mΩΩ/□ 可焊性（220℃，62Sn/36Pb/2Ag ） >95% 耐焊性（220℃，62Sn/36Pb/2Ag ）10Seconds电池转换效率（%）单晶硅，平均转换效率≥单晶硅，平均转换效率≥18.6 18.6 18.6 多晶硅，平均转换效率≥多晶硅，平均转换效率≥多晶硅，平均转换效率≥17.217.2稀释剂LEED XS-092 工艺推荐及注意事项2.1 印刷在洁净度不低于1万级的洁净车间中印刷，洁净间通风良好，环境温度为24±224±2℃，印刷前须充分℃，印刷前须充分搅拌均匀。
如果浆料刚从冷藏室取出，须在印刷间静置到恢复常温方可使用。
22.2烘干 在红外网带炉中烘干，在红外网带炉中烘干，烘干的峰值温度为烘干的峰值温度为250~300度，时间根据烘干程度进行调整，时间根据烘干程度进行调整，但不宜过长。
导电银浆制备方法
1、晶体硅太阳能电池用背面低温可焊导电银浆制备⑴载体配置：称取10Kg双酚A型环氧树脂及29Kg乙二醇丁醚醋酸酯，将其加热至80度恒温，直至树脂恒温溶解至粘度在30000-40000厘泊，再将树脂在300-400目的网布上除杂，得到载体⑵银浆配置：称取60Kg金属银粉及1Kg固化剂封闭型三聚氰胺固化剂，然后将其与载体在混料机中充分混合，再使用高速分散机对其进行高速分散，得到均匀的浆体⑶银浆料的生产：将上述浆体在三辊扎机中进行研磨，通过溶剂微调使银浆细度达到10um以下，粘度为300-400Pa·s从而得到晶体硅太阳能电池用背面低温可焊导电银浆2、晶体硅太阳能电池用正面栅极导电银浆制备⑴载体配置：称取3Kg乙基纤维素及11Kg12酯醇，将其加热至80度恒温，直至树脂恒温溶解至粘度在15000-25000厘泊，再将树脂在300-400目的网布上除杂，得到载体⑵银浆配置：称取72Kg金属银粉、2Kg无铅玻璃粉、1Kg乙酰丙酮铟、7Kg 氧化锌，然后将其与载体在混料机中充分混合，再使用高速分散机对其进行高速分散，得到均匀的浆体⑶银浆料的生产：将上述浆体在三辊扎机中进行研磨，通过溶剂微调使银浆细度达到15um以下，粘度为800-1200Pa·s从而得到晶体硅太阳能电池正面栅极导电银浆3、一种LED用环氧导电银胶制备配置过程⑴载体的配置：称取15Kg双酚F型环氧树脂、1.034Kg纳米Si02在高速搅拌机（转速1000rpm）上预分散，然后再超声波中分散30分钟，待用；称取1.95Kg 有机酸酰肼、0.05Kg咪康唑，加入上述体系中搅拌混合，使用三辊扎机进行研磨混合均匀待用；再称取4Kg双端基聚醚，7Kg邻苯二甲酸二丁酯，0.7114Kg 偶联剂KH-560，0.142Kg消泡剂SYNTHRON,0.142Kg防老剂TNPP，加入上述体系搅拌均匀，得到载体⑵银浆的配置：称取70Kg金属银粉，将其加入载体中在混料机中充分混合，得到均匀的浆体⑶银浆料的生产：将上述浆体在三辊扎机中进行研磨，通过溶剂微调使银浆细度达到2-10um以下，粘度为10-20Pa·s从而得到一种LED用环氧导电银胶制备。
太阳能电池电极银浆

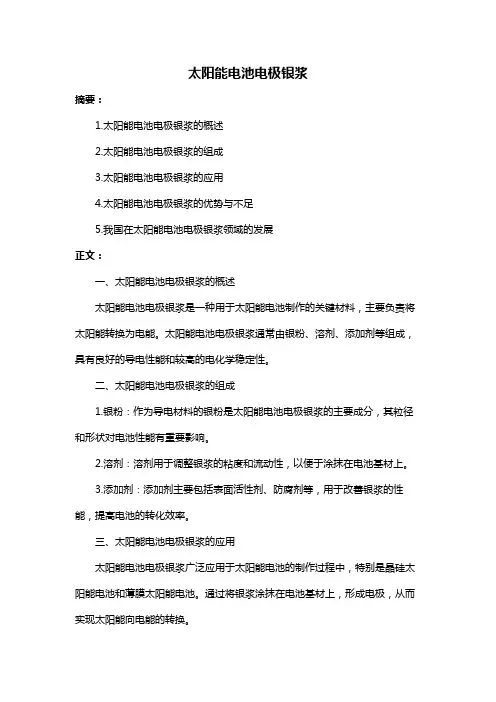

太阳能电池电极银浆
摘要：
1.太阳能电池电极银浆的概述
2.太阳能电池电极银浆的组成
3.太阳能电池电极银浆的应用
4.太阳能电池电极银浆的优势与不足
5.我国在太阳能电池电极银浆领域的发展
正文：
一、太阳能电池电极银浆的概述
太阳能电池电极银浆是一种用于太阳能电池制作的关键材料，主要负责将太阳能转换为电能。
太阳能电池电极银浆通常由银粉、溶剂、添加剂等组成，具有良好的导电性能和较高的电化学稳定性。
二、太阳能电池电极银浆的组成
1.银粉：作为导电材料的银粉是太阳能电池电极银浆的主要成分，其粒径和形状对电池性能有重要影响。
2.溶剂：溶剂用于调整银浆的粘度和流动性，以便于涂抹在电池基材上。
3.添加剂：添加剂主要包括表面活性剂、防腐剂等，用于改善银浆的性能，提高电池的转化效率。
三、太阳能电池电极银浆的应用
太阳能电池电极银浆广泛应用于太阳能电池的制作过程中，特别是晶硅太阳能电池和薄膜太阳能电池。
通过将银浆涂抹在电池基材上，形成电极，从而实现太阳能向电能的转换。
四、太阳能电池电极银浆的优势与不足
1.优势：太阳能电池电极银浆具有较高的导电性能和良好的电化学稳定性，能够有效提高太阳能电池的光电转化效率。
2.不足：银的价格较高，导致银浆成本较高，限制了太阳能电池在大规模应用中的发展。
此外，银浆对环境有一定的污染风险。
五、我国在太阳能电池电极银浆领域的发展
我国在太阳能电池电极银浆领域取得了显著的成果，已经具备了自主研发和生产能力。
随着国家对新能源产业的大力支持，我国太阳能电池电极银浆产业的技术水平和产能不断得到提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SN 908X 晶体硅太阳能电池正面电极银浆
SN 908X是一种专为晶体硅太阳能电池（n+型）正面电极而设计的无铅导电银浆。
在高温烧结时导电银浆中导电组分能有效穿透SiNx减反膜层与硅片形成良好的欧姆接触，具有印刷性能好，接触电阻小，分辨率高、高宽比大，填充因子高等特点。
1工艺参数
2工艺推荐及注意事项
2.1印刷
在洁净度不低于1万级的洁净车间中印刷，洁净间通风良好，环境温度为24±2℃，印刷前须充分搅拌均匀。
如果浆料刚从冷藏室取出，须在印刷间静置到恢复常温方可使用。
2.2烘干
在红外网带炉中烘干，烘干的峰值温度为250~300度，时间根据烘干程度进行调整，但不宜过长。
2.3烧结
烧结是影响浆料性能最重要的参数。
烧结需要采用闪烧工艺，烧结峰值温度根据烧结后成膜质量、可焊性、耐焊性及电池片的电性能来进行调整。
；
2.4稀释
浆料的粘度在出厂时已经调整至具有非常好的适印性，一般不推荐使用者直接添加稀释剂。
但使用者必须要认识到添加稀释剂需要非常慎重，在添加后需要将浆料充分搅拌均匀；
2.5兼容性
浆料在批量生产前应检验浆料与硅片、背银和背铝的适应性和兼容性；以避免不必要的损失。
2.6运输和存储
产品在运输和存储的过程中，应注意防潮和防止污染。
应在清洁、干燥、无明火的环境中保持，保存的最佳温度为5~20度，并需避免强光直射。
浆料的保质期为6个月。
