汽车电路识图
汽车电路图识读 ppt课件
PPT课件
38
（2） 电控单元接地见图9-3-13。
（3） 电控单元给外部器件供电，未注明电压值的为5V，见 图9-3-14。
PPT课件
39
（4） 外部器件经电控单元接地，见图9-3-15。
PPT课件
40
（5） 电控单元的信号输入端一般画法见图9-3-16。
1．通用汽车电路图
通用车型电路图通常分为四类：电源分配简图（见图9-3-2）、 熔丝盒详图（见图9-3-3）、系统电路图（见图9-3-4）和接地线路 图（见图9-3-5）。系统电路图中电源线从图上方进入，通常从熔 丝处开始，并于熔丝上方用黑线框标注此处与电源之间的通断关系； 用电器在中部，接地点在最下方。如果是由电子控制的系统，电路 图中除该系统的工作电路外还会包括与该系统工作有关的信号电路 （如传感器等）。
2．识图从用电器入手
在电路图中，从其他部分处入手，不利于掌握各电器的工作原理，而 从用电器入手，很容易把与之相关的控制器件查找出来。
3．运用回路原则
通过运用回路原则，找出用电器PPT与课电件 源正负极构成的回路。
11
（二）电路原理图识读技巧
（1）电路按其作用来分，可分为电源电路、接地电路、信号电路、 控制电路。
导线颜色：一般用字母做代码（见表9-1-1）。 由于日久、高温会使导线绝缘层老化、褪色，此时，黄、白、粉、 灰不易分辨，蓝、绿也易混淆，所以某些车会在导线绝缘层上印刷出 颜色代码，以便查找导线。
PPT课件
5
PPT课件
6
三、缩略语
由于电路图幅面有限，对各元器件的注释大量采用缩略语。
正确理解电路图中缩略语、才能正确阅读电路图。可查阅英汉汽 车缩略语词典，也可从该电路图所在的说明书上了解图中的缩略语的 含义。
任务2汽车电路图识图方法与实例(2)
任务8.2 汽车电路识图方法与示例8.2.1 大众公司汽车电路图的读法德国大众系列汽车在我国的轿车工业中已占据了主导地位，如一汽生产的奥迪、捷达轿车以及上海生产的帕萨特及桑塔纳轿车等，这些产品的电路图与其他系列汽车电路图相比，具有许多不同之处。
它即不同于其它车辆的接线图，也不同于原理图。
但在实际上，却可以看作是电路原理图，只不过形式上更接近接线图。
在对汽车故障进行分析、检测与维修时，迅速、熟练的浏览汽车电路图是必须要掌握的技能，下面以大众汽车部分电路为例，介绍大众系列汽车电路图的读法。
1. 大众公司汽车电路图的特点（1）接点标记具有固定的含义。
在大众公司汽车电路图中经常遇到接点带有数字及字母的标记，它们都具有固定的含义。
如数字30 代表的是来自蓄电池正极的供电线；数字31 代表蓄电池负极接地线；数字15 代表来自点火开关的点火供电线；数字50 代表点火开关在起动挡时的起动供电线；X 代表受点火开关控制的大容量用电设备供电线（来自卸荷继电器的供电线）等。
无论这些标记出现在电路的什么地方，相同的标记都代表相同的接点。
（2）所有电路都是纵向排列，不互相交叉。
大众公司汽车电路图采用了断线地址代码法来处理线路复杂交错的问题。
例如，假设某一条线路的上半段在电路续号为116 的位置上，下半段电路在电路接续号为147 的位置上。
这时，在上半段电路的终止处画一个标有147 的小方格．在下半段电路的终止处也有一小方格，内标有116，通过116和147就可以将上、下半段电路连在一起了。
（3）整个电路以中央配电盒为中心。
大众公司汽车电路图在表示线路走向的同时，还表达了线路的结构情况。
中央配电盒的正向插有各种继电器和熔断器。
在电路图上的继电器标有4/ 86、3/87a等数字，其中分子数4、3是指中央配电盒插孔代号，分母86、87a是指继电器的插脚代号。
4／86就表示出了继电器插脚与插孔的配合关系。
2. 电路图的整体标识大众车系电路图的整体标识，如图8-15 所示。
汽车电路识图第一章教案
2）汽车电路
汽车电路有相对独立的系统组成，全车电路一般包括以下几部分组成。
（1）电源电路。由蓄电池、发电机、调节器及工作状况指示装置（电流表、充电指示灯）等组成。
（2）起动电路。由起动机、起动继电器、起动开关及起动保护装置组成。
掌握汽车电路的特点。
教学重点
掌握线路及电路的基本概念；
教学难点
掌握汽车电路的特点。
教学资源分析
网络 课本
课外作业
1、汽车电路有那些共同的特点？
2、为什么汽车上喜爱用负极搭铁？
板书设计
教学后记
课 堂 教 学 安 排
教学程序
时间分配
教学内容及师生互动
教学方法
设计意图
一、导引
汽车的电路是汽车的重要组成部分，随着电子技术在汽车工业中的不断应用而变得越来越广泛，特别是近年来的微型计算机在汽车上的应用，
问题一、为什么汽车电源系统要采用低压直流？
3、并联单线：
问题一、为什么在汽车上要采用并联单线？
答案：因为汽车上电气设备比较多，（1）采用并联电路可以保证各个用电设备相互独立的控制，（2）采用并联单线使得汽车上的线路布局清晰、安装方便，节约导线，维修简便；（3）采用单线连接方式可以把汽车的车架、发动机等金属壳体沟通并且作为汽车电气设备的公共连接端子。
四、作业
1、汽车电路有那些共同的特点？
2、为什么汽车上喜爱用负极搭铁？
（3）点火电路。由点火线圈、分电器、电子点火器、火花塞、点火开关等组成的电路。此外，有发动机控制单元进行点火控制时，可以不使用分电器。
1.唐-电路识图0615
3 配电盒概述
第38页
3.1 前舱配电盒
前舱配电盒位置
制动真空泵继 电器盒
前舱配电盒I
第39页
水泵继电器盒 正极保险盒Ⅰ
前舱配电盒I 布局
F1/23-1
F1/21
K1-1
K1-2
F1/23-2 F1/22-1
F1/22-2
F1/20
F1/18
F1/16
F1/19 F1/17 F1/15
K1-4
F4/9 F4/10 F4/11 F4/12 F4/13 F4/14 F4/15 F4/16
F4/17 F4/18 F4/19 F4/20 F4/21 F4/22
仪表板配电盒II 布局
仪表板配电盒II 继电器、保险规格
第49页
仪表板线束外挂继电器位置
第50页
4 全车搭铁位置
第51页
比亚迪唐汽车搭铁方式规则
2、保险编号规则 2.1前舱配电盒附配的保险按相应位置编号为F1/1、F1/2…… 2.2仪表板配电盒附配的保险按相应位置编号为F2/1、F2/2…… 2.3地板线束外挂保险丝 按相应位置为FX/1、FX/2……
第14页
3、继电器编号规则 3.1前舱配电盒附配的继电器按相应位置编号为K1-1、K1-2…… 3.2仪表板配电盒附配的继电器按相应位置编号为K2-1、K2-2…… 3.3外挂继电器编号随对应的线束，如KG-1、 KG-2…KC1-1、 KC2-1……KX-1 3.4控制模块内部不可拆卸继电器按相应顺序编号为KI1-1、KI1-2……
第72页
传输三数、据数线据（传数输据原总理线） 总线进行帧的传输，它由两根铰接在一起的绝缘铜线组成，截面为0.6平方毫米，传输反相
位的电信号。
比亚迪e先行者汽车电路识图
技术·品质·责任
e6B总线拓扑结构
数据传递终端实际是一个电阻器, 作用是避免数据传输 终了反射回来, 产生的反射波而使数据遭到破坏
连接端子
线 测试条
色
件
正常值
CANH-车身 地
P
始终 2.5-3.5V
CANL-12-车 身地
V
始终
1.5-2.5V
技术·品质·责任
1 比亚迪线路原理图上元素编码规则
中地板
顶棚 行李箱 后保险 预留 左前门 右前门 左后门 右后门 背门
Nd
P 如有多条，采用Pa、 Pb等 Q 如有多条，采用Qa、 Qb等 R 如有多条，采用Ra、 Rb等 S 预留编码 T 如有多条，采用Ta、 Tb等 U 如有多条，采用Ua、 Ub等 V 如有多条，采用Va、 Vb等 W 如有多条，采用Wa、 Wb等 Y 如有多条，采用Ya、 Yb等
Ｏ
ＯＲＡＮＧＥ
Ｌ
ＢＬＵＥ
Ｐ
ＰＩＮＫ
Ｒ
ＲＥＤ
Ｓb ＳＫＹ ＢＬＵＥ
色 白色 黄色 橙色 蓝色 粉红色 红色 天蓝色
記号
颜色
Ｂr
ＢＲＯＷＮ
Ｂ
ＢＬＡＣＫ
Ｌg ＬＩＧＨＴ ＧＲＥＥＮ
Ｇ
ＧＲＥＥＮ
Ｇr
ＧＲＡＹ
Ｖ
ＶＩＯＲＥＴ
／
丝图线的金属线
色 棕色 黒色 淡绿色 緑色 灰色 紫色
用记号表示底色和辅色。
颜色构成
辅色
C15
接右散热风扇
C06
C12
Hale Waihona Puke 接右前转向灯C20
C09
接右前远大灯
C07
C10
接右前近大灯
汽车电路识图习题及解答

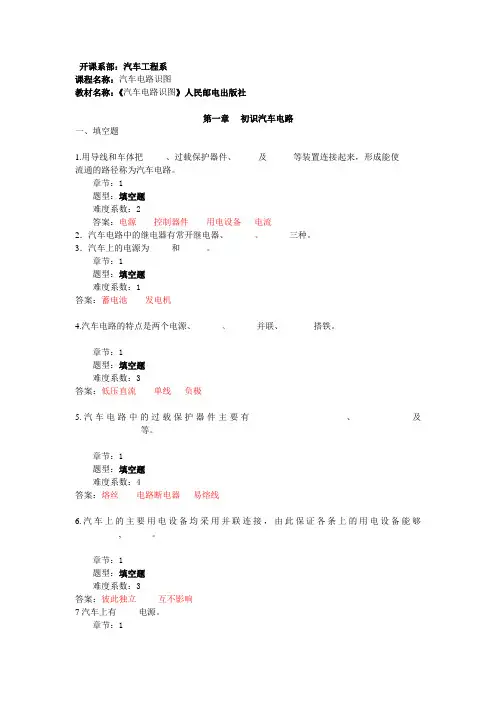

开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。
章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。
3．汽车上的电源为_____和______。
章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。
章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。
章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。
章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。
章节：1题型：填空题难度系数：1答案：二个8. .汽车电路中的继电器有常闭继电器、______、______三种、。
二、判断题1.汽车电路图是检修汽车电气系统时必须参考的基本资料。
（）章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。
（）章节：1题型：判断题难度系数：4答案：×3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。
（）章节：1题型：判断题难度系数：3答案：×4.汽车电路的基本组成是电源、导线和用电器。
（）章节：1题型：判断题难度系数：4答案：×5.汽车电路具有与其他电路共同的一些特性。
（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。
第四章 汽车电路识图
上-页
下-页
返回
第三节 本田轿车电路图的识读
广州本田雅阁轿车的起动系统主要由蓄电池、起动机和点火 开关等组成。该车装用的是种减速起动机。图4 -18为起动 系统电路图。 电路中电流由蓄电池正极-黑线-发动机盖下熔断器／继电器 盒中的熔断丝No. 41 (100A)-熔断丝No.42 (50A)-白 线-点火开关-黑/白线-起动机断电继电器接线、柱a-起动机 断电继电器磁场线圈-蓝/H线-自动变速器A/T挡位位置开 关（处于N、P挡位接通）-黑线-Gl01搭铁-蓄电池负极。 起动机断电继电器磁场线圈通电而产生磁场，使其触点吸合， 电路中的电流为：蓄电池正极-黑线-发动机盖下
上-页
下-页
返回
第三节 本田轿车电路图的识读
熔断器／继电器盒中的熔断丝No.41 (100A)-熔断丝 No.42 (50A)-白线-点火开关-黑/白线-起动机断电继电器 触点b-黑／白线-起动机电磁阀接柱S-电磁阀线圈-搭铁-蓄 电池负极。 3．点火电路 广州本田雅阁轿车发动机的点火系统为电子控制式，主要由 蓄电池、分电器、高压线、火花塞和ECM/PCM等组成。 当点火开关转到点火挡时，电路中电流由蓄电池正极-黑线发动机盖下熔断器／继电器盒中的熔断丝No.41 (100 A) -No．42 (50 A)-白线-火开关-黑/黄线-熔断丝 No.6(15A)-黑/黄线-点火线圈初级绕组-点火控制模块 (ICM)-搭铁-蓄电池负极，于是初级电路接通。
上-页
下-页
返回
第二节 帕萨特轿车电路图的识读
2.充电电路 如图4 -7所示，由蓄电池A、点火开关D、硅整流发电机C、 电压调节器Cl等组成。接通点火开关，蓄电池给硅整流发电 机经“D+‖端子提供励磁电流。 3．传感器电路 凸轮轴位置传感器G40，如图4-8所示，帕萨特发动机采用 霍尔式凸轮轴位置传感器，它向发动机输出活塞上止点信号。 该传感器的三个引脚，其中1/+为电源端(5V)，它与 T80/62端相连。 节气门位置传感器G69，如图4-9所示，节气门位置传感器 向发动机控制单元J220输入节气门开度信号，它安装在节 气门控制组件内。
汽车电路识图课件—汽车照明与信号系统电路图
学习单元一 汽车照明系统电路图识读
二、前照灯的结构、类型及防眩目措施
（二）前照灯的类型 3. 全封闭式前照灯 全封闭式前照灯俗称真空灯。其反射镜和配光镜制成一体，并取代 灯泡外壳，形成一个大灯泡，里面充有惰性气体。灯丝焊在反射镜 底座上，反射镜的反射面同样采用真空镀铝。全封闭式前照灯又包 括投射式前照灯和氙灯两种。
学习单元二 汽车信号系统电路图识读
二、信号系统的结构与工作原理
（四）制动信号系统 2. 制动信号系统控制电路 制动信号系统的控制电路如图所示。当驾驶员踩下制动踏板时，制 动信号灯开关闭合，制动信号灯电路接通，制动信号灯点亮；当抬 起制动踏板时，制动信号灯开关断开，制动信号灯电路切断，制动 信号灯熄灭。
学习单元一 汽车照明系统电路图识读
【知识链接】汽车照明系统开关
学习单元一 汽车照明系统电路图识读
一、汽车照明系统的组成
不同车型配置的照明设备不同，其控制线路也有所不同。 （1）照明灯用灯光开关直接控制，如图所示。
学习单元一 汽车照明系统电路图识读
一、汽车照明系统的组成
学习单元一 汽车照明系统电路图识读
学习单元一 汽车照明系统电路图识读
【知识链接】反射镜
学习单元一 汽车照明系统电路图识读
二、前照灯的结构、类型及防眩目措施
（一）前照灯的结构 2. 反射镜 反射镜的聚光情况如图所示。
学习单元一 汽车照明系统电路图识读
二、前照灯的结构、类型及防眩目措施
（一）前照灯的结构 3. 配光镜 配光镜又称散光镜，作用是把从反射镜反射出来的平行光束进行折 射，使车前路面和路缘都有明亮而均匀的照明。
学习单元一 汽车照明系统电路图识读
二、前照灯的结构、类型及防眩目措施
