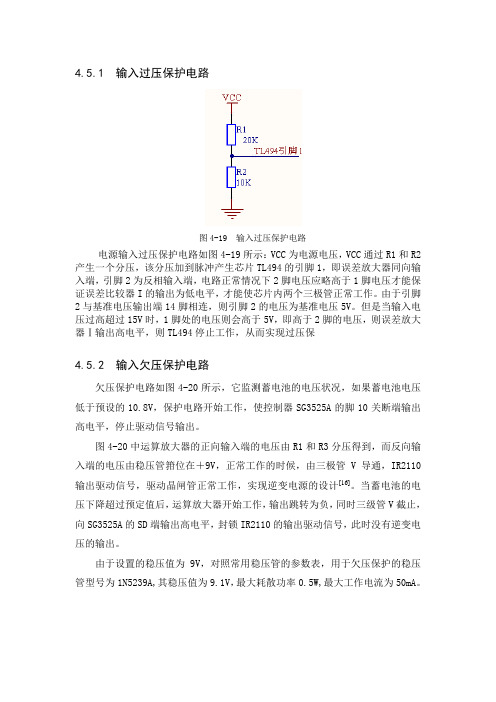

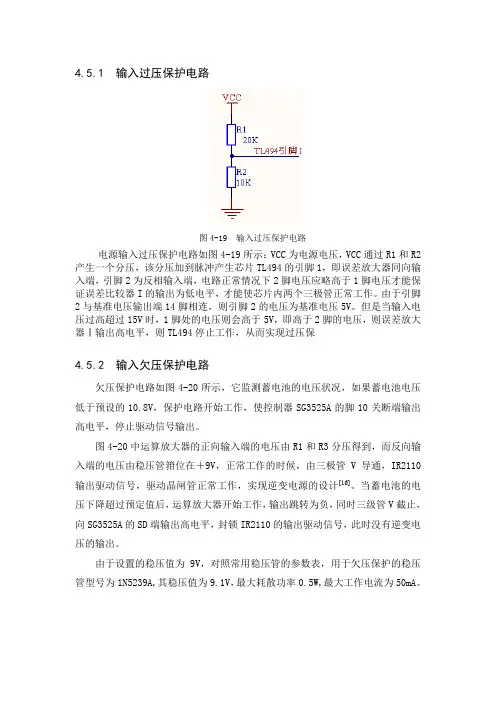

4.5.1 输入过压保护电路图4-19 输入过压保护电路电源输入过压保护电路如图4-19所示：VCC为电源电压，VCC通过R1和R2产生一个分压，该分压加到脉冲产生芯片TL494的引脚1，即误差放大器同向输入端，引脚2为反相输入端，电路正常情况下2脚电压应略高于1脚电压才能保证误差比较器I的输出为低电平，才能使芯片内两个三极管正常工作。
由于引脚2与基准电压输出端14脚相连，则引脚2的电压为基准电压5V。
但是当输入电压过高超过15V时，1脚处的电压则会高于5V，即高于2脚的电压，则误差放大器Ⅰ输出高电平，则TL494停止工作，从而实现过压保4.5.2 输入欠压保护电路欠压保护电路如图4-20所示，它监测蓄电池的电压状况，如果蓄电池电压低于预设的10.8V，保护电路开始工作，使控制器SG3525A的脚10关断端输出高电平，停止驱动信号输出。
图4-20中运算放大器的正向输入端的电压由R1和R3分压得到，而反向输入端的电压由稳压管箝位在＋9V，正常工作的时候，由三极管V导通，IR2110输出驱动信号，驱动晶闸管正常工作，实现逆变电源的设计[16]。
当蓄电池的电压下降超过预定值后，运算放大器开始工作，输出跳转为负，同时三级管V截止，向SG3525A的SD端输出高电平，封锁IR2110的输出驱动信号，此时没有逆变电压的输出。
由于设置的稳压值为9V，对照常用稳压管的参数表，用于欠压保护的稳压管型号为1N5239A,其稳压值为9.1V，最大耗散功率0.5W,最大工作电流为50mA。
图4-20 欠压保护电路图4.5.3 过热保护电路因为逆变电源频率很高，当接大功率负载时逆变器会发热，处于过热状态会影响一部分元器件的性能，会影响逆变器的使用寿命。
因而在电路中加入过热保护电路，当温度高于某一个设定值时，逆变器立刻停止工作，使温度降低，从而实现对逆变器的过热保护。
图4-21 过热保护电路电路结构如图4-21。
15脚为芯片TL494的反相输入端，16为同相输入端，电路正常情况下15脚电压应略高于16脚电压才能保证误差比较器II的输出为低电平，才能使芯片内两个三极管正常工作。
开关电源安全保护电路原理图解

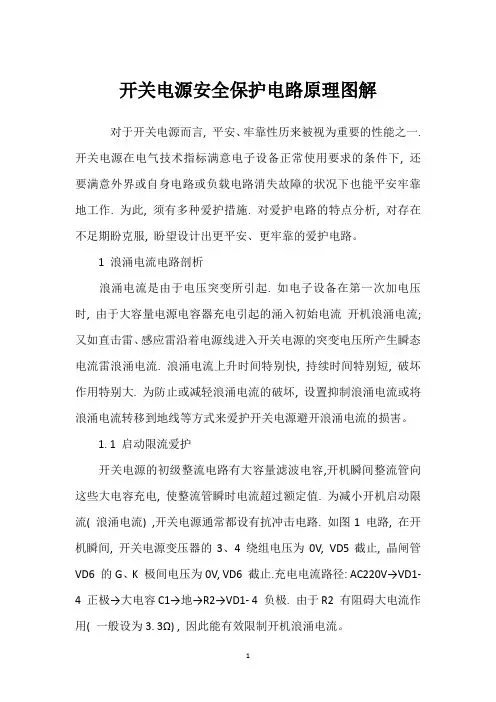

开关电源安全保护电路原理图解对于开关电源而言, 平安、牢靠性历来被视为重要的性能之一. 开关电源在电气技术指标满意电子设备正常使用要求的条件下, 还要满意外界或自身电路或负载电路消失故障的状况下也能平安牢靠地工作. 为此, 须有多种爱护措施. 对爱护电路的特点分析, 对存在不足期盼克服, 盼望设计出更平安、更牢靠的爱护电路。
1 浪涌电流电路剖析浪涌电流是由于电压突变所引起. 如电子设备在第一次加电压时, 由于大容量电源电容器充电引起的涌入初始电流开机浪涌电流; 又如直击雷、感应雷沿着电源线进入开关电源的突变电压所产生瞬态电流雷浪涌电流. 浪涌电流上升时间特别快, 持续时间特别短, 破坏作用特别大. 为防止或减轻浪涌电流的破坏, 设置抑制浪涌电流或将浪涌电流转移到地线等方式来爱护开关电源避开浪涌电流的损害。
1. 1 启动限流爱护开关电源的初级整流电路有大容量滤波电容,开机瞬间整流管向这些大电容充电, 使整流管瞬时电流超过额定值. 为减小开机启动限流( 浪涌电流) ,开关电源通常都设有抗冲击电路. 如图1 电路, 在开机瞬间, 开关电源变压器的3、4 绕组电压为0V, VD5截止, 晶闸管VD6 的G、K 极间电压为0V, VD6 截止.充电电流路径: AC220V→VD1-4 正极→大电容C1→地→R2→VD1- 4 负极. 由于R2 有阻碍大电流作用( 一般设为3. 3Ω) , 因此能有效限制开机浪涌电流。
开关电源正常工作后, 开关电源变压器的1、2绕组上产生感应电压, 对C2 充电( 充电时间常数约等于R3×C2) , 使VD6 导通, 整流电流不再经R2, 而是经VD6 的A、K 极返回整流桥VD1- 4 的负极. 也就是说, 在正常工作状态, VD6 将R2 短路, 防止R2产生功耗.R2 仅在开机瞬间起作用。
用晶闸管作启动限流爱护平安牢靠, 但电路比较简单些, 从电路成本和电路简捷等角度来说用温控电阻作启动限流爱护, 它既经济又简洁更平安牢靠, 如图3。
过流保护电路图

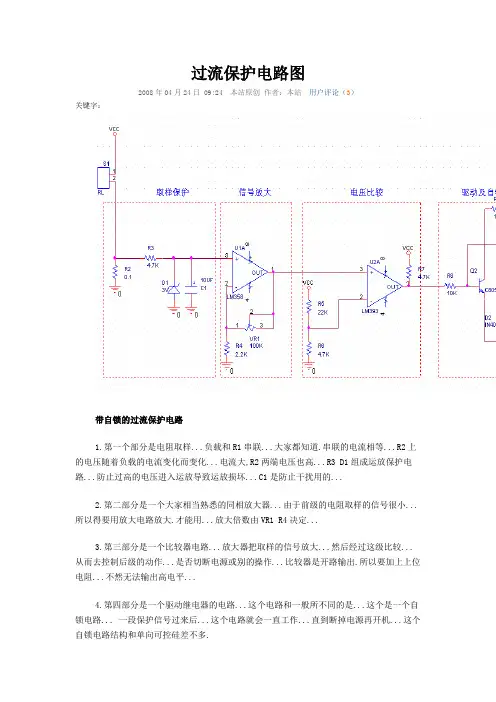

过流保护电路图2008年04月24日 09:24 本站原创作者：本站用户评论（3）关键字：带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等 (2)的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。
可取代传统的保险丝，广泛用于马达、变压器、开关电源、电子线路等的过流过热保护，传统的保险丝在线路熔断后无法自行恢复，而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态，当再次出现故障时又可以实现其过流过热保护功能。
过流保护电路图过流保护元件通用线路过流保护用PTC热敏电阻氟利昂，三氯乙烷或四氯乙烯等温和的清洗剂均适用于清洗，同样可以使用超声波清洗的方法，但是一些清洗剂可能会损害热敏电阻的性能，清洗前最好进行试验或到我公司咨询。
4、贮藏条件与期限如果存贮得当，PTC热敏电阻器的存贮期没有什么期限限制。
为了保持PTC热敏电阻器的可焊性，应在没有侵蚀性的气氛中进行贮藏，同时要注意空气湿度，温度以及容器材料。
元件应尽可能的在原包装中进行贮藏。
磷酸铁锂电池组保护电路系统串联设计图
磷酸铁锂电池组保护电路系统串联设计图
本、高功率密度、高效率和高可靠性．制约锂电池应用的主要因素为锂电池的循环性能和安全性能，必须对锂电池增加保护电路来提高其性能，锂电池保护均衡电路的研究已经成为热点．
价比以及很宽的工作温度范围等优点，已成为新能源汽车的新型动力电源．笔者研究的动力电池包容量为8A·h，由12个电池单体串联组成，本设计研究的磷酸铁锂电池保护电路主要功能是：(1)精确地监测电池组单体模块电压，防止出现过压过流等现象；(2)通过检测电池工作状态温度，对电池进行温度保护；(3)通过检测电池单体电压在电池组充电过程中均衡电池组中的各个单体电池，以弥补电池在使用过程中出现的性能不一致性，使各个电池都发挥出最优性能，最大限度延长整个电池组的寿命．
动力性锂电池组是多节相同的单体电池并联后再串联组成大电压大电流锂电池组．图1为本设计采用的12串锂电池基本保护原理硬件框图．如图所示，每一个单体电池的检测控制电路都是相同的针对串联电池组的保护设计和单节锂电池保护类似，但是必须要突出可扩展拓扑性，以此来解决各种电动装置能量的匹配.
图1 12串锂电池基本保护原理硬件框图（过温检测、均衡电压检测、充电过压检测、放电欠压检测、放电过流检测、均衡控制、放电控制、充电控制）
保护均衡电路是磷酸铁锂电池的一个重要保护部分，它不仅防止了单体电池过充和过放，而且均衡了电池的充放电电流．均衡允电模块还有效地使各单体电池的能量趋于一致，从而最大限度地延长电池的使用寿命，保证了动力电池充放电过程的安全高效性．本设计的磷酸铁锂电池保护板电路性能可靠，实用性极强，改善了电池组的安全性能，提高了电池组的循环寿命．
该均衡模块对单体电池的能量转移属于耗散型均衡方式，效率还有待提高，均衡的功能还有进一步优化的空间．。
保护电路图全集

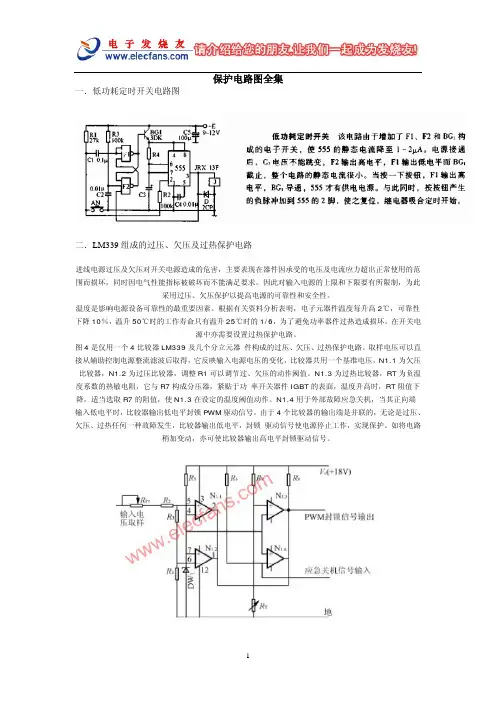

保护电路图全集一．低功耗定时开关电路图二．LM339组成的过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。
因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。
温度是影响电源设备可靠性的最重要因素。
根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。
图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。
取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。
N1.3为过热比较器，RT为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，RT阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。
N1.4用于外部故障应急关机，当其正向端输入低电平时，比较器输出低电平封锁PWM驱动信号。
由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。
如将电路稍加变动，亦可使比较器输出高电平封锁驱动信号。
图4 过压、欠压、过热保护电路· [图文] 低功耗定时开关电路图· [图文] LM339组成的过压、欠压及过热保护电路· [图文] 采用继电器和限流电阻构成的软启动电路· [图文] 采用晶闸管和限流电阻组成的软启动电路· [组图] 防浪涌软启动电路· [图文] CW431CS过电压保护应用电路· [图文] 弧焊电源保护电路的设计· [图文] 电动车控制器短路保护时间的计算方法· 太阳能热水器与防雷电设计方案· ESD保护元件的对比分析及大电流性能鉴定· [图文] PolySwitch元件的保护特性解析· 如何正确选择中小型断路器· 变频器过电压产生的原因及解决方法· [图文] ESD保护时怎样维持USB信号完整性· [图文] 集成运算放大器输出过流保护电路原理· [图文] 集成运算放大器供电过压保护电路原理· [图文] 保险丝熔断自愈电路图原理· [图文] 停电自锁保护开关电路原理图· [图文] 压敏电阻原理及应用· [图文] 选用压敏电阻的方法· [图文] 整流电源的过压保护-压敏电阻及其应用· [图文] 用于三极管的过压保护-压敏电阻及其应用 · [图文] 彩电消磁电路的过压保护-压敏电阻及其应用 · [组图] 显像管放电保护-压敏电阻及其应用· [图文] 直流电机的稳速保护-压敏电阻及其应用· [图文] 固态继电器电路的过压保护-压敏电阻及其应用 · [图文] 电视机的防雷保护-压敏电阻及其应用· [图文] 电视机稳压保护器-压敏电阻及其应用· [图文] 由TL431组成的高精度的恒流源电路图· [图文] 带滞回区的电池放电保护电路· [图文] 红外线探测报警器制作原理· [图文] 过流保护电路原理· [图文] 直流电路的过流保护设计方法· [图文] 蒸汽熨斗自动保护电路原理图· [图文] 含指示灯的短路保护电路· [图文] 三相三线制电源缺相保护电路· [图文] 锂芯保护电路· [图文] T3(E3)保护电路及解决方案· [图文] VDSL保护电路及解决方案· [图文] HDSL保护电路及解决方案· [组图] USB2.0接口ESD防护电路· [图文] HDMI接口的ESD保护电路及解决方案· [图文] 太阳能热水器控制板浪涌解决方案· [组图] CAN总线防护电路及解决方案· [图文] 12V电源接口防雷方案· [图文] 以太网供电(POE)接口供电保护电路· [图文] 车载电源浪涌防护电路(12V电源保护电路)· [图文] V.35接口保护电路· [组图] E1(T1)保护电路及方案· [图文] 音频接口保护电路· [图文] RS232接口保护电路· [图文] RJ45接口防护电路· [组图] 视频接口保护放电管BS0060N-C/BS0050N-C· [图文] SLIC保护方案及电路· [图文] RS-485接口保护电路· [组图] 通信设备电路的保护· [图文] 电冰箱欠压或瞬间断电保护电路 (含工作原理)· [图文] 一种基于单片机的节能断电保护电路设计· [图文] 集成芯片的保护电路· [图文] 采用CW136构成的过压保护电路· [图文] 闩式短路保护电路· [图文] 升压斩波电路· [图文] 电压采集与电流采集电路· [图文] 关机保护电路· [图文] 有复位措施的关机保护电路· [图文] 取样保持电路Ⅱ· [图文] 取样保持电路Ⅰ· [图文] 简易安全电路· [图文] 扬声器保护装置Ⅱ· [图文] 听觉保护装置· [图文] 两台计算机之间通信用调制解调器,传真卡的保护装置 · [图文] 分时安全电路· [图文] 超压保护电路· [图文] 调制解调器保护装置· [图文] 扬声器保护装置Ⅰ· [组图] 电源使用的继电器保险丝· [图文] 过载指示器· [图文] 安全电路· [图文] 电子保险丝· [图文] 扬声器保护装置· 过流保护电路图· [图文] 基本锁存电路· [图文] NE602输出电路· [组图] NE602输入电路· [图文] 电容器磁滞补偿器· [图文] 倍频程均衡器· [图文] 利用结型场效应管（JFET）的斩波器电路 · [图文] 八进制模转换器· [图文] 实用微分器· [图文] 电容倍增器· [图文] 锁相环电路· [图文] 具有延迟作用的消颤电路· [组图] 模拟DE误操作电路（续）· [图文] 模拟DE误操作电路· [组图] 四输入最小 最大值选择电路· [图文] 卤灯保护器· [图文] 与门· [图文] 求方根电路· [图文] 双50W数字功放TDA8902J电路· [图文] 喇叭保护电路· [图文] LED显示前导零删除器· [图文] 精密正向电流源· [图文] 多脉冲输出时基电路· [图文] 无需散热的3A dc-dc变换器· [图文] PC口令保护电路· [图文] 交替式简化启动电路,输入电压感测电路 · [图文] 协同电路保护方案使通信设备免受损害 · [图文] 并联推挽源极跟随器电路图· [图文] 4并联推挽源极跟随器电路图· [图文] 源极跟随器高频特性下降的因素电路图 · [图文] 源极跟随器的负载电路图· [图文] 源极跟随器＋晶体管恒流负载电路图 · [图文] 源极跟随器＋恒流负载电路图· [图文] 推挽源极跟随器电路图· [图文] 使用P沟JFWT的源极跟随器· [图文] 实验性源极跟随器电路图· [图文] 改善转换失真的推挽射极跟随器电路图 · [图文] 采用JFET的推挽源极跟随器电路图· [图文] OP放大器＋源极跟随器电路图· [图文] AD9850构成时钟发生器电路及其应用 · [图文] ad9850外围电路· [图文] 过零检测移相触发驱动电路· [图文] 鱼缸变色夜明珠电路图· [图文] 声控眨眼玩具电路图· [图文] 声控音乐娃娃电路图· [图文] 鸟鸣闪光画屏电路图· [图文] 延迟型音乐电子报尿器电路图· [图文] 视力保护测光器电路图· [图文] 模拟气功发生器电路图· [图文] 假性近视校正器电路图· [图文] 耳聋助听-收音两用机电路图· [图文] 耳聋助听-收音两用机电路图· [图文] 电子疼痛理疗器电路图· [图文] 电子疲劳消除器度电路图· [图文] 场效应治疗仪电路图· [图文] 场效应带和保温带电路图· [图文] 简易型电冰箱保护器电路图· [图文] 家用电器自动调压保护器电路图· [图文] 家用电器漏电保护插座电路图· [图文] 家用电器漏电、触电保护器电路图· [图文] 家用电器简易过压保护器电路图· [图文] 会自动电冰箱保护器电路图· [图文] 会自动电冰箱保护器电路图· [图文] 黑白电视机简易保护器电路图· [图文] 彩色电视机自动保护器电路图· [图文] 机载计算机电源系统框图· [图文] 机载计算机电源系统的过压保护电路· [图文] 火控计算机的掉电保护电路· [图文] 过热保护电路· [图文] 输入欠电压保护电路· [图文] 过电压保护电路(含输入、输出过电压保护电路) · 过电流保护原理· [图文] 软启动保护电路· [图文] 简单的极性保护电路· [图文] 温敏晶闸管电动机过热保护电路图· [图文] 温控晶闸管及其温度报警器电路图· [图文] 看门狗电路图· [图文] 卡片读取电路图· [图文] 具一防止电流影响光敏晶体管的电路图· [图文] 晶闸管与门电路电路图· [图文] 晶体管热敏保护电路图· [图文] 保险柜、冰箱开门时间过长音响报叫电路图 · [图文] 安全可靠的间歇式电加热控制电路图· [图文] 安全电烫斗架电路图· [图文] 鱼缸水温自动加热控制电路图· [图文] 迎送客电子模特电路图· [图文] 婴儿摇床自动晃动电路图· [图文] 遥控门铃电路图· [图文] 限时门锁报警器电路图· [图文] 水温告知器电路图· [图文] 双音电子门铃电路图2· [图文] 双音电子门铃电路图1· [图文] 手携式简易验币器电路图· [图文] 使用磁牌取水的自动供水电路图 · [图文] 时控密码电子门铃电路图· [图文] 声控照明电子挂钟电路图· [图文] 热水瓶触摸自动出水电路图· [图文] 燃气灶熄火声光报警电路图· [图文] 燃气炉全自动点火器电路图· [图文] 全自动交流稳压器电路图· [图文] 全自动家电保护器电路图· [图文] 男女声音电子迎客器电路图· [图文] 门铃、对讲、报警三功能电路图 · [图文] 旅馆用保安电子锁装置电路图· [图文] 可供调压、定时的多功能插座电路图 · [图文] 简易实用的地震报警电路图· [图文] 家用限时报知器电路图· [图文] 家用电器保护器电路图· [图文] 家用地震声光报讯器电路图· [图文] 家电自动开、停的定时电路图· [图文] 家电指触保护器电路图· [图文] 家电两用定时器电路图· [图文] 家电定时断点控制器电路图· [图文] 家电产品长定时电路图· [图文] 积算器跑表变换器电路图1· [图文] 挥手电停闹的电子钟电路图· [图文] 花盆缺水告知器电路图· [图文] 多功能数控锁电路图· [图文] 多功能家电插座电路图2· [图文] 多功能家电插座电路图1· [图文] 多功能家电保护器电路图· [图文] 多功能电源插座电路图· [图文] 叮咚音响电子门铃电路图· [图文] 电子语言模特招待电路图· [图文] 电子手杖电路图· [图文] 电饭煲自动控制器电路图· [图文] 电饭煲自动功率调节器电路图· [图文] 冲击振动报叫器电路图· [图文] 超声遥控语音门铃电路图· [图文] 超声波鱼缸加氧器电路图· [图文] 变色电子胸花电路图· [图文] 保险柜、冰箱开门时间过长音响报叫电路图 · [图文] 安全可靠的间歇式电加热控制电路图· [图文] 安全电烫斗架电路图· [图文] 自启动式过流保护控制电路图· [图文] 自动复位触点保安器电路图· [图文] 直流稳压电源保护装置电路图· [图文] 预警式漏电自动保安器电路图· [图文] 有稳压充电回路的蓄电池保护器电路图 · [图文] 相位脉冲式电动机断相保护器电路图· [图文] 市电停电声光报警电路图· [图文] 声光告警功能的限电电路图· [图文] 皮带机综合保护器电路图· [图文] 交流电欠压、过压灯光显示电路图· [图文] 交流电复电声光报讯器电路图2· [图文] 交流电复电声光报讯器电路图1· [图文] 简易漏电保安器电路图· [图文] 简单的电动机断相与过流保护装置电路图 · [图文] 监测电池欠压状态的指示电路图· [图文] 家有电器漏电检测报警插座电路图· [图文] 家用电子保安器电路图· [图文] 过压、欠压延时自动保护电路图· [图文] 高压验电器电路图· [图文] 高低压保护延时电路图· [图文] 多功能家电保护器电路图2· [图文] 多功能家电保护器电路图1· [图文] 断线光电隔离式保护电路图· [图文] 电压双限自动保护器电路图· [图文] 电压监视器电路图· [图文] 电器设备过载和缺相保护装置电路图· [图文] 电器产品漏电检测语音告警插座电路图 · [图文] 电机综合保护报警装置电路图· [图文] 电机的自动过流保护电路图· [图文] 电动机断相过载保护器电路图· [图文] 触点、过压保安器电路图· [图文] 不间断电源蓄电池电压监控器电路图· [图文] 保险丝过荷熔断声光报警保安插座电路图 · [图文] 过电流限制电路· [图文] 电话提醒装置电路图· [图文] 电唱机与扩音机的配接电路图· [图文] 典型的自给偏压电路图· [图文] 典型的OTL功率放大电路图· [图文] 单管交流电压放大电路图· [图文] 单管放大电路及其直流等效电路图· [图文] 测量三极管特性曲线的电路图· [图文] 变压器倒相式OTL电路图· [图文] 半导体三极管的三种基本放大电路的三种连接法电路图 · [图文] 半导体三极管的等效电路图· [图文] BTL电路工作原理图· [图文] 300mW收音机低频放大电路图· [图文] 20W OCL功率放大器电路图· [图文] 3W手提汉化筒电路原理图· [图文] 3W半导体扩音机电路图· [图文] 自激推挽逆变电路图· [图文] 自激式开关电源典型电路图· [图文] 自激单管逆变电路图· [图文] 自动调光台灯电路图· [图文] 指示灯电源指示电路图· [图文] 直流无触点开关电路图· [图文] 直流高压发生器电路原理图· [图文] 直流低压保险丝熔断指示电路图· [图文] 鱼缸恒温器电路图· [图文] 用TVP元件的过压保护电路图· [图文] 延长灯泡寿命的电路图· [图文] 压敏电阻延时器电路图· [图文] 压敏电阻显像管保护电路图· [图文] 压敏电阻-晶闸管过压保护电路图· [图文] 压敏电阻简易过压保护电路图· [图文] 稳压二极管稳压电路图· [图文] 稳压二极管式过压保护电路图3· [图文] 稳压二极管式过压保护电路图2· [图文] 稳压二极管式过压保护电路图1· [图文] 微型紫光验币器电路图· [图文] 推挽式开关电源典型电路图· [图文] 汤姆逊TFE5114彩色电视机开关电源电路图· [图文] 索尼KV-1882彩色电视机开关电源电路图· [图文] 速印机电机控制电路图· [图文] 双向二极管触发双向晶闸管调压电路图· [图文] 数字式谷物水分测量仪电源电路图· [图文] 输出可调的CD-DC变换电路图· [图文] 输出100V的稳压电源电路图· [图文] 市电指示器电路图· [图文] 市电过压、欠压保护电路图· [图文] 市电过压、过流保护电路图· [图文] 使用频闪信号灯电路图· [图文] 升压式开关电源典型电路图· [图文] 升压电路图· [图文] 三相桥式整流电路图· [图文] 三相桥式整流波形电路图· [图文] 三相桥式晶闸管整流电路图· [图文] 三极管驱动电路图· [图文] 三分频彩灯控制器电路图· [图文] 三端可调输出正稳压器典型应用电路图 · [图文] 三端可调输出负稳压器典型应用电路图 · [图文] 三端固定输出正稳压器典型应用电路图 · [图文] 三端固定输出负稳压器典型应用电路图 · [图文] 三倍压整流电路图· [图文] 日立NP82C彩色电视机开关电源电路图 · [图文] 日立CIP-236彩色电视机开关电源电路图 · [图文] 热敏元件式过压保护电路图· [图文] 氖灯电源指示电路图· [图文] 氖灯触发晶闸管调压电路图· [图文] 氖灯保险丝熔断指示电路图· [图文] 扩展输出电流电路图· [图文] 扩流电路图· [图文] 快速熔断保险丝的晶闸管过压保护电路图 · [图文] 孔雀KQ47-79彩色电视机开关电源电路图 · [图文] 聚合开关式过流保护电路图· [图文] 具有放大环节的稳压电路图· [图文] 晶闸管阶梯波逆变电路图· [图文] 晶闸管过流保护电路图· [图文] 晶闸管断路过压保护电路图· [图文] 晶闸管并联逆变电路图· [图文] 接近开关电路图· [图文] 交流无触点开关电路图· [图文] 降压式开关电源典型电路图· [图文] 简单串联稳压电路图· [图文] 家用电器漏电指示电路图· [图文] 家用电器调压器电路图· [图文] 集成电路漏电保护器电路图· [图文] 互补振荡触发电路图· [图文] 恒温箱温控器电路图· [图文] 恒流源电路图· [图文] 高输入电压稳压电路图· [图文] 负离子发生器电路图· [图文] 反转式开关电源典型电路图· [图文] 反转式DC-DC变换器典型电路图· [图文] 发光二极管电源指示电路图· [图文] 发光二极管保险丝熔断指示电路图 · [图文] 二倍压整流电路图· [图文] 多路输出的DC-DC变换电路图· [图文] 多倍压整流电路图· [图文] 电子镇流器电路图· [图文] 电子灭蚊拍电路图· [图文] 电子调光台灯电路图· [图文] 电源指示电路图· [图文] 电源噪声滤波器电路图· [图文] 电压控制移相的触发电路图· [图文] 电压低落报警器电路图· [图文] 电容降压直流供电电路图· [图文] 电池电压指示器电路图· [图文] 电表式电源指示电路图· [图文] 单相整流设备电路图· [图文] 音源输入电路和喇叭保护电路· [组图] 基于LM393的电机保护电路设计· [图文] 扩展输出电流电路图· [图文] 扩流电路图· [图文] 具有放大环节的稳压电路图· [图文] 降压式开关电源典型电路图· [图文] 简单串联稳压电路图· [图文] 恒流源电路图· [图文] 高输入电压稳压电路图· [图文] 负离子发生器电路图· [图文] 反转式开关电源典型电路图· [图文] 二倍压整流电路图· [图文] 多倍压整流电路图· [图文] 电子镇流器电路图· [图文] 电源噪声滤波器电路图· [图文] 电容降压直流供电电路图· [图文] 单相整流设备电路图· [图文] 单相全波整流电路图· [图文] 单相桥式整流电路图· [图文] 单端正激式开关电源典型电路图 · [图文] 单端反激式开关电源典型电路图 · [图文] 带电容滤波器的单相全波整流电路图· [图文] 带电容滤波器的单相半波整流电路图· [图文] 带电感滤波器的单相全波整流电路图· [图文] M型滤波电路图· [图文] MF-20型万用表交流电压测量电路图· [图文] L型滤波电路图· [图文] HG滤波电路图· [图文] 31cm黑白电视机电源电路图· [图文] 30W扩音机电源电路图· [图文] 0.5-10V输出电压可调电路图· [图文] 0-30V可调稳压电源电路图· [图文] 过电压保护汽车系统-Overvoltage Protection in Automotive Systems · [图文] 压敏电阻器的应用及选用· [图文] 带过载保护的电荷放大器电路· [图文] 用安全电压控制电焊机的节能线路· [图文] 简易漏电保安器· [图文] 简易超电压保护电路图· [图文] 自动调零数字电压表电路图· [图文] 抑零式电压表电路图· [图文] 数字电压表自动校准电路图· [图文] 扩展量程的音量表电路图· [图文] 宽带交流电压表电路图· [图文] 交流毫伏表电路图· [图文] 高输入阻抗毫伏表电路图· [图文] 低成本高灵敏度电压表电路图· [图文] 低成本高灵敏度电压表电路图· [图文] 场效应晶体管电压表电路图· [图文] 4位液晶显示数字电压表电路图· [图文] 3位数字电压表电路图· [图文] 3位精确有效值交流电压表电路图· [图文] 3位共阳极显示数字电压表电路图· [图文] 电压频率转换器电路图4· [图文] 电压频率转换器电路图3· [图文] 电压频率转换器电路图2· [图文] 电压频率转换器电路图1· [图文] 超精密电压频率转换器电路图· [图文] 10Hz-10kHz电压频率转换器电路图· [图文] 无稳压管精密mV电源电路图· [图文] 同相双极性电流源电路图· [图文] 双向电流源电路图2· [图文] 双向电流源电路图1· [图文] 可调基准低电压源电路图· [图文] 可编程电压源电路图· [图文] 精密双路基准电压源电路图· [图文] 精密基准微功耗10V基准电压源电路图 · [图文] 精密基准双极性输出基准电压源电路图 · [图文] 精密基准方波基准电压源电路图· [图文] 精密基准低噪声缓冲式基准电流源电路图 · [图文] 精密基准标准电池等效电路图· [图文] 精密基准0-20V基准电源电路图· [图文] 基准电压电路图2· [图文] 基准电压电路图1· [图文] 恒流源电路图· [图文] 高稳定基准电压源电路图· [图文] 反相双极性电源电路图· [图文] 低功耗稳压基准电源电路图· [图文] 0-20V基准电源电路图· [图文] ±10V基准电压源电路图· [图文] ±5V基准电压源电路图· [图文] ±3V基准电压源电路图· [图文] 使用光敏电阻的光电烟火报警器电路图 · [图文] 光电烟火探测器电路图· [图文] 9V电池供电的离子型烟火探测器电路图 · [图文] 施密特触发器电路图· [图文] 施密特触发器电路图1· [图文] 没有回差的施密特触发器电路图· [图文] 回差值可变的施密特触发器电路图· [图文] 失调量可调的采样与保持电路图· [图文] 结型场效应晶体管采样与保持电路图 · [图文] 高速采样与保持放大器电路图· [图文] 高速采样与保持电路图3· [图文] 高速采样与保持电路图2· [图文] 高速采样与保持电路图1· [图文] 高精度采样与保持电路图· [图文] 峰值的检测与保持电路图· [图文] 低漂移采样与保持电路图· [图文] 采样与保持电路图· [图文] ×1000采样与保持电路图· [图文] 交流电火线检测探头电路图· [图文] 电子组合锁电路图· [图文] 电源故障报警器电路图2· [图文] 电源故障报警器电路图1· [图文] 电源掉电检测器电路图· [图文] 电灯延迟开关电路图· [图文] 地线故障断路装置电路图· [图文] 地线测试器电路图· [图文] 单电源应急照明系统电路图· [图文] 直流电源的快速短路保护电路图· [图文] 逻辑电路电源的过压保护电路图· [图文] 快速动作的电源保护电路图· [图文] 具有自动复位的过压保护电路图· [图文] 简单的快速短路保护电路图· [图文] 电源保护电路电路图· [图文] 5V快速短路保护电路图· [图文] 真空管电压表射频探头用的稳压器电路图· [图文] 用于电池供电的计算器、收音机或盒式磁带录音机的电源电路图 · [图文] 遥控关断限流稳压器电路图· [图文] 双输出基准电源电路图· [图文] 输出可调的稳压器电路图2· [图文] 输出可调的稳压器电路图1· [图文] 具有可调的电流变化范围及输出电压的电源电路图· [图文] 简单分离电源电路图· [图文] 供MPU使用的多路输出开关式稳压器电路图· [图文] 高压稳压器电路图· [图文] 高精度高压稳压器电路图· [图文] 低压稳压器电路图· [图文] 12V-9V、7.5V或6V的变换器电路图· [图文] 10A稳压器电路图· [图文] 6.0A可变输出开关式稳压器电路图· [图文] 5A恒压恒流稳压器电路图· [图文] 0-30V稳压器电路图· [图文] 0-22V稳压器电路图· [图文] 0-10V3A可调稳压器电路图· [图文] 正压开关稳压器电路图· [图文] 正压浮动稳压器电路图· [图文] 增加齐纳管输出能力的电路图· [图文] 远距离自动检测的15V1A稳压器电路图· [图文] 稳压器电路图· [图文] 双极性电源电路图· [图文] 曲单-电源变成两组分离的稳压电源电路图· [图文] 汽车用稳压器电路图· [图文] 慢接通15V稳压器电路图· [图文] 旅行用电须刀适配器电路图· [图文] 开关降压稳压器电路图· [图文] 具有短路保护的低压稳压器电路图· [图文] 具有独立的超稳定基准的5.0V6.0A25kHz开关稳压器电路图· [图文] 工作在200kHz的开关稳压器电路图。
过流保护电路图
过流保护电路图，供大家学习使用！一个带过流保护加开关机控制的线性电源，这个电源电路可以分为二个部分来分析，左边的部分是过流检测，右边的是控制和输出。
1.我们先来看看这个左边的过流保护1.过流检测电路左边的过流保护电路简化下就是这样子了，检测原理是，当Q1的EB二端电压为0.7V左右的时候.Q1导通，C端输出电压，这样完成过流检测的原理，.检测电流的大小取决于R1、R2的值，不知道设计者在这里为什么这样设计，我不知道这二个二极管参数，应该不是普通的二极管,因为普通的二极管压降太大.一个约0.7V.二个串联起来就1.4了，接成这样就没有太大的实际意义了，因为三极管EB二端电压超过0.7V就导通了，导通后电路就会切断后级的输出，这样起到保护作用，通过仿真.感觉到如果是二个普通二极管.这样串联起来没什么意义，如果有上面这二个二极管资料的朋友,请提供上来...一起讨论下...过流保护电路就这么简单.2.控制输出电路控制输出电路在这里.我们也简化下...其实就是由普通的三极管组成的开关电路下面是简化后的图在这里我把场效应管换了下，方便仿真，其实原理是一样的，电路要有电压输出.必须得三个三极管全导通，Q1 的导通取决于Q2，Q3的导通...Q2的导通取决于3.3V电压，Q3的导通在这里面则是由C1来提供的...电路的原理是这样...上电...Q2导通...Q3由开关机信号...经C1后再导通...Q2 Q3全导通后.Q1才能导通，Q1导通后，Q3的B极电压则由R3提供，达到稳定的状态...在这里的C1非常关键...因为C1是启动电容...如果没有C1 Q3无法导通...无法导通则整个电路都没办法工作...不过这样的方式不是很稳定...设计不合理的情况下.使电源难以启动...[本帖最后由lion364 于2008-12-1 11:43 编辑]。
某品牌微机保护原理接线图纸，共10张
开关电源常用保护电路图及软启动保护电路图
开关电源常用保护电路-过热、过流、过压以及软启动保护电路1 引言随着科学技术的发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,因此直流开关电源开始发挥着越来越重要的作用,并相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源 . 同时随着许多高新技术,包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展,开关电源技术在不断地创新,这为直流开关电源提供了广泛的发展空间 . 但是由于开关电源中控制电路比较复杂,晶体管和集成器件耐受电、热冲击的能力较差,在使用过程中给用户带来很大不便.为了保护开关电源自身和负载的安全,根据了直流开关电源的原理和特点,设计了过热保护、过电流保护、过电压保护以及软启动保护电路.2 开关电源的原理及特点2.1 工作原理直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成.功率转换部分是开关电源的核心,它对非稳定直流进行高频斩波并完成输出所需要的变换功能.它主要由开关三极管和高频变压器组成.图 1 画出了直流开关电源的原理图及等效原理框图,它是由全波整流器,开关管V ,激励信号,续流二极管 Vp ,储能电感和滤波电容 C 组成.实际上,直流开关电源的核心部分是一个直流变压器.2.2 特点为了适应用户的需求,国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件,特别是通过改善二次整流器件的损耗,并在功率铁氧体( Mn-Zn )材料上加大科技创新,以提高在高频率和较大磁通密度下获得高的磁性能,同时 SMT 技术的应用使得开关电源取得了长足的进展,在电路板两面布置元器件,以确保开关电源的轻、小、薄.因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化.直流开关电源的缺点是存在较为严重的开关干扰,适应恶劣环境和突发故障的能力较弱.由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距,因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高,3 直流开关电源的保护基于直流开关电源的特点和实际的电气状况,为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作,本文根据不同的情况设计了多种保护电路.3.1 过电流保护电路在直流开关电源电路中,为了保护调整管在电路短路、电流增大时不被烧毁.其基本方法是,当输出电流超过某一值时,调整管处于反向偏置状态,从而截止,自动切断电路电流.如图 2 所示,过电流保护电路由三极管 BG2 和分压电阻R4 、 R5 组成.电路正常工作时,通过 R4 与 R5 的分压作用,使得 BG2 的基极电位比发射极电位低,发射结承受反向电压.于是 BG2 处于截止状态(相当于开路),对稳压电路没有影响.当电路短路时,输出电压为零, BG2 的发射极相当于接地,则 BG2 处于饱和导通状态(相当于短路),从而使调整管 BG1 基极和发射极近于短路,而处于截止状态,切断电路电流,从而达到保护目的.3.2 过电压保护电路直流开关电源中开关稳压器的过电压保护包括输入过电压保护和输出过电压保护.如果开关稳压器所使用的未稳压直流电源(诸如蓄电池和整流器)的电压如果过高,将导致开关稳压器不能正常工作,甚至损坏内部器件,因此开关电源中有必要使用输入过电压保护电路.图 3 为用晶体管和继电器所组成的保护电路,在该电路中,当输入直流电源的电压高于稳压二极管的击穿电压值时,稳压管击穿,有电流流过电阻 R ,使晶体管 T 导通,继电器动作,常闭接点断开,切断输入.输入电源的极性保护电路可以跟输入过电压保护结合在一起,构成极性保护鉴别与过电压保护电路.3.3 软启动保护电路开关稳压电源的电路比较复杂,开关稳压器的输入端一般接有小电感、大电容的输入滤波器.在开机瞬间,滤波电容器会流过很大的浪涌电流,这个浪涌电流可以为正常输入电流的数倍.这样大的浪涌电流会使普通电源开关的触点或继电器的触点熔化,并使输入保险丝熔断.另外,浪涌电流也会损害电容器,使之寿命缩短,过早损坏.为此,开机时应该接入一个限流电阻,通过这个限流电阻来对电容器充电.为了不使该限流电阻消耗过多的功率,以致影响开关稳压器的正常工作,而在开机暂态过程结束后,用一个继电器自动短接它,使直流电源直接对开关稳压器供电,这种电路称之谓直流开关电源的“ 软启动” 电路 .如图 4 ( a )所示在电源接通瞬间,输入电压经整流桥( D1 ~ D4 )和限流电阻 R1 对电容器 C 充电,限制浪涌电流.当电容器 C 充电到约 80 %额定电压时,逆变器正常工作.经主变压器辅助绕组产生晶闸管的触发信号,使晶闸管导通并短路限流电阻 R1 ,开关电源处于正常运行状态.为了提高延迟时间的准确性及防止继电器动作抖动振荡,延迟电路可采用图 4 ( b )所示电路替代 RC 延迟电路.3.4 过热保护电路直流开关电源中开关稳压器的高集成化和轻量小体积,使其单位体积内的功率密度大大提高,因此如果电源装置内部的元器件对其工作环境温度的要求没有相应提高,必然会使电路性能变坏,元器件过早失效.因此在大功率直流开关电源中应该设过热保护电路.本文采用温度继电器来检测电源装置内部的温度,当电源装置内部产生过热时,温度继电器就动作,使整机告警电路处于告警状态,实现对电源的过热保护.如图5 ( a )所示,在保护电路中将 P 型控制栅热晶闸管放置在功率开关三极管附近,根据 TT102 的特性(由 Rr 值确定该器件的导通温度, Rr 越大,导通温度越低),当功率管的管壳温度或者装置内部的温度超过允许值时,热晶闸管就导通,使发光二极管发亮告警.倘若配合光电耦合器,就可使整机告警电路动作,保护开关电源.该电路还可以设计成如图 5 ( b )所示,用作功率晶体管的过热保护,晶体开关管的基极电流被 N 型控制栅热晶闸管 TT201 旁路,开关管截止,切断集电极电流,防止过热.4 小结文中主要讨论了直流开关电源内部器件的各种保护方式,并介绍了一些具体电路.对一个给定的直流开关电源来说,保护电路是否完善并按预定设置工作,对电源装置的安全性和可靠性至关重要.因为开关电源的保护方案和电路结构具有多样性,所以对具体电源装置而言,应选择合理的保护方案和电路结构.在实际应用中,通常选用几种保护方式加以组合的方式构成完善的保护系统,确保直流开关电源的正常工作.。
