物联网综合实验报告
高校物联网实验报告
一、实验背景随着物联网技术的飞速发展，其在教育领域的应用越来越广泛。
为了让学生更好地理解和掌握物联网技术，提高实践能力，我校信息科学与工程学院开展了物联网实验课程。
本实验旨在通过实际操作，让学生熟悉物联网的基本原理和关键技术，并学会使用相关设备进行实验。
二、实验目的1. 理解物联网的基本概念和组成；2. 掌握物联网通信协议；3. 熟悉常用物联网设备的使用方法；4. 学会搭建简单的物联网系统。
三、实验内容1. 物联网基础理论- 物联网的概念、发展历程和应用领域；- 物联网的体系结构；- 常用物联网通信协议（如ZigBee、WiFi、蓝牙等）；- 物联网安全与隐私保护。
2. 实验设备- CC2530实验节点；- SmartRF04EB仿真器；- PC机；- IAR Embedded WorkBench；- SmartRF Flash Programmer；- 串口调试助手；- LED灯；- STM32芯片；- Modbus数据格式转换工具。
3. 实验步骤1. 搭建实验环境- 安装IAR Embedded WorkBench开发环境；- 使用SmartRF Flash Programmer烧写程序到CC2530实验节点；- 连接串口调试助手，用于发送和接收数据。
2. 实现LED灯闪烁- 编写LED灯闪烁的代码；- 将代码编译并烧写到CC2530实验节点；- 观察LED灯的闪烁效果。
3. 搭建光敏传感器实验- 连接光敏传感器到STM32芯片；- 编写程序读取光敏传感器的数据；- 通过串口将数据发送到PC机；- 使用Modbus数据格式转换工具将数据转换为上位机可识别的格式。
4. 测试和调试- 检查实验结果，确保LED灯闪烁和光敏传感器数据传输正常；- 调试程序，解决可能出现的问题。
四、实验结果与分析1. LED灯闪烁实验- 成功实现LED灯的闪烁，验证了CC2530实验节点和IAR开发环境的正确性。
- 成功读取光敏传感器的数据，并通过串口发送到PC机；- 使用Modbus数据格式转换工具将数据转换为上位机可识别的格式，实现了数据传输的准确性。
物联网实验报告实验1
物联网实验报告实验1一、实验目的本次物联网实验的主要目的是深入了解物联网的基本概念和工作原理，通过实际操作和观察，掌握物联网系统中传感器数据采集、传输和处理的基本方法，以及如何实现设备之间的互联互通和远程控制。
二、实验设备和材料1、传感器模块：包括温度传感器、湿度传感器、光照传感器等。
2、微控制器：如 Arduino 或 STM32 开发板。
3、无线通信模块：如 WiFi 模块、蓝牙模块或 Zigbee 模块。
4、执行器：如电机、LED 灯等。
5、电源供应：电池或电源适配器。
6、电脑及相关开发软件。
三、实验原理物联网是通过各种信息传感设备，实时采集任何需要监控、连接、互动的物体或过程等各种需要的信息，与互联网结合形成的一个巨大网络。
其工作原理包括传感器感知物理世界的信息，将这些信息转换为电信号，然后通过微控制器进行处理和编码，再通过无线通信模块将数据传输到云服务器或其他终端设备，最终实现对物理世界的监测和控制。
四、实验步骤1、硬件连接将传感器模块与微控制器的相应引脚连接，确保连接正确无误。
为微控制器和传感器模块提供稳定的电源供应。
将无线通信模块与微控制器连接，设置好通信参数。
2、软件编程在开发软件中编写传感器数据采集的程序，设置采集频率和数据格式。
编写微控制器与无线通信模块之间的数据传输程序，确保数据能够准确无误地发送。
编写云服务器端或接收终端的程序，用于接收和处理传感器数据。
3、系统调试上传程序到微控制器，观察传感器数据的采集和传输是否正常。
通过云服务器或接收终端查看数据，检查数据的准确性和完整性。
对出现的问题进行排查和调试，直至系统稳定运行。
4、功能测试改变实验环境的温度、湿度、光照等条件，观察传感器数据的变化和传输情况。
通过远程控制终端发送指令，控制执行器的动作，如点亮 LED 灯或驱动电机。
五、实验结果与分析1、传感器数据采集结果温度传感器采集的数据在一定范围内波动，与实际环境温度变化基本相符。
物联网个人实验报告
一、实验背景随着信息技术的飞速发展，物联网（Internet of Things，IoT）技术已成为当前研究的热点。
物联网是指通过信息传感设备，将各种信息采集、传输和处理，实现物与物、人与物之间智能交互的巨大网络。
本实验旨在通过实际操作，了解物联网的基本原理，掌握物联网通信技术，提高动手实践能力。
二、实验目的1. 熟悉物联网通信技术的基本原理；2. 掌握CC2530开发平台的使用方法；3. 学会通过编程实现LED灯闪烁；4. 了解ZigBee技术在物联网中的应用；5. 提高动手实践能力，培养创新思维。
三、实验器材1. CC2530实验节点；2. SmartRF04EB仿真器；3. PC机；4. IAR嵌入式集成开发环境；5. SmartRF Flash Programmer；6. USB串口驱动；7. 串口调试助手。
四、实验步骤1. 安装开发环境：下载并安装IAR Embedded WorkBench，配置好开发环境。
2. 编写LED灯闪烁程序：在IAR中编写C语言程序，实现LED灯的点亮与熄灭。
3. 烧写程序：使用SmartRF Flash Programmer将编写的程序烧写到CC2530实验节点中。
4. 连接设备：将CC2530实验节点与SmartRF04EB仿真器连接，并通过USB线连接到PC机。
5. 串口调试：使用串口调试助手发送接收字符串，验证程序是否正常运行。
6. 验证实验结果：观察LED灯的闪烁效果，确认实验成功。
五、实验结果与分析实验过程中，按照上述步骤操作，成功实现了LED灯的闪烁。
具体分析如下：1. 程序编写：通过编写C语言程序，控制CC2530实验节点的I/O口，实现LED灯的点亮与熄灭。
程序中使用了延时函数，使LED灯闪烁具有规律性。
2. 烧写程序：使用SmartRF Flash Programmer将程序烧写到CC2530实验节点中，确保程序在设备上正常运行。
3. 串口调试：通过串口调试助手发送接收字符串，验证程序是否正常运行。
物联网实验报告

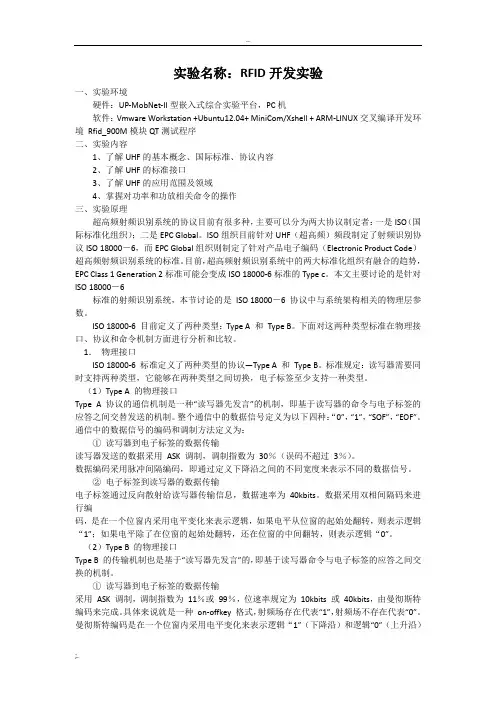

实验名称：RFID开发实验一、实验环境硬件：UP-MobNet-II型嵌入式综合实验平台，PC机软件：Vmware Workstation +Ubuntu12.04+ MiniCom/Xshell + ARM-LINUX交叉编译开发环境Rfid_900M模块QT测试程序二、实验内容1、了解UHF的基本概念、国际标准、协议内容2、了解UHF的标准接口3、了解UHF的应用范围及领域4、掌握对功率和功放相关命令的操作三、实验原理超高频射频识别系统的协议目前有很多种，主要可以分为两大协议制定者：一是ISO（国际标准化组织）；二是EPC Global。
ISO组织目前针对UHF（超高频）频段制定了射频识别协议ISO 18000－6，而EPC Global组织则制定了针对产品电子编码（Electronic Product Code）超高频射频识别系统的标准。
目前，超高频射频识别系统中的两大标准化组织有融合的趋势，EPC Class 1 Generation 2标准可能会变成ISO 18000-6标准的Type c。
本文主要讨论的是针对ISO 18000－6标准的射频识别系统，本节讨论的是ISO 18000－6 协议中与系统架构相关的物理层参数。
ISO 18000-6 目前定义了两种类型：Type A 和Type B。
下面对这两种类型标准在物理接口、协议和命令机制方面进行分析和比较。
1．物理接口ISO 18000-6 标准定义了两种类型的协议—Type A 和Type B。
标准规定：读写器需要同时支持两种类型，它能够在两种类型之间切换，电子标签至少支持一种类型。
（1）Type A 的物理接口Type A 协议的通信机制是一种“读写器先发言”的机制，即基于读写器的命令与电子标签的应答之间交替发送的机制。
整个通信中的数据信号定义为以下四种：“0”，“1”，“SOF”，“EOF”。
通信中的数据信号的编码和调制方法定义为：①读写器到电子标签的数据传输读写器发送的数据采用ASK 调制，调制指数为30％（误码不超过3％）。
物联网综合试验报告
物联网综合试验报告一、实验目的本次实验旨在探索物联网技术在实际应用中的综合运用，并通过实验来验证物联网系统的功能和性能。
二、实验内容本次实验采用以温湿度传感器为核心的物联网系统，包括传感器、嵌入式设备、网络通信和数据处理等组成部分。
具体实验内容如下：1.环境检测：在实验室中设置几个不同的环境，并使用温湿度传感器分别对这些环境进行监测，获取环境温湿度数据。
2.数据采集：使用嵌入式设备连接温湿度传感器，通过I2C总线方式读取传感器的数据，并将数据存储到硬件设备中。
3.数据传输：采用WIFI模块将存储在硬件设备中的温湿度数据传输到云平台。
4.数据处理：在云平台上建立数据库，接收并存储从嵌入式设备传输过来的温湿度数据。
同时，通过数据分析算法对数据进行处理，得出环境温湿度的变化趋势。
5. 数据展示：通过网页或手机App等方式，将处理后的数据以图表形式展示出来，帮助用户直观了解环境温湿度的变化。
三、实验步骤和结果1.搭建实验平台：根据实验内容，分别搭建好环境、连接传感器和嵌入式设备等实验所需的平台。
2.环境检测：设置不同的环境，并连接温湿度传感器，通过硬件设备读取到每个环境的温湿度数据。
3.数据采集：通过I2C总线读取传感器的数据，并将数据存储到硬件设备中。
4.数据传输：配置WIFI模块，将存储在硬件设备中的温湿度数据传输到云平台。
5.数据处理：在云平台上建立数据库，并接收嵌入式设备传输过来的温湿度数据。
使用数据分析算法对数据进行处理，并得出环境温湿度的变化趋势。
6. 数据展示：通过网页或手机App等方式，将处理后的数据以图表形式展示出来，帮助用户直观了解环境温湿度的变化。
实验结果显示，我们成功搭建了物联网系统，并实现了温湿度数据的实时监测、采集、传输、处理和展示。
通过数据分析算法，我们得出了环境温湿度的变化趋势，并将其以图表的形式展示出来，使用户能够直观地了解环境的变化情况。
四、实验总结通过本次实验，我们对物联网技术有了更深入的了解和实践。
物联网概念实验报告(3篇)
第1篇一、实验目的本次实验旨在让学生深入了解物联网（Internet of Things，IoT）的概念、技术架构、核心组件及其应用场景。
通过实验操作，使学生掌握物联网的基本原理和开发流程，提高学生的动手实践能力和创新意识。
二、实验环境1. 硬件环境：- Raspberry Pi 3- NodeMCU模块- 温湿度传感器（DHT11）- LED灯- USB线- 电源适配器2. 软件环境：- Raspberry Pi操作系统（如Raspbian）- NodeMCU固件- MQTT协议客户端（如MQTT.js）三、实验内容1. 搭建物联网硬件平台（1）将NodeMCU模块连接到Raspberry Pi的GPIO接口。
（2）将温湿度传感器连接到NodeMCU模块的GPIO接口。
（3）将LED灯连接到NodeMCU模块的GPIO接口。
（4）为Raspberry Pi安装NodeMCU固件。
2. 编程实现物联网功能（1）编写NodeMCU代码，读取温湿度传感器的数据。
（2）使用MQTT协议客户端将读取到的数据发送到MQTT服务器。
（3）编写客户端代码，订阅MQTT服务器上的数据，并控制LED灯的亮灭。
3. 实验结果与分析（1）当温湿度传感器检测到温度或湿度超过设定阈值时，LED灯会亮起，提示用户注意。
（2）客户端可以实时接收传感器数据，并根据需求进行相应的处理。
四、实验步骤1. 硬件连接（1）将NodeMCU模块插入Raspberry Pi的GPIO接口。
（2）将温湿度传感器连接到NodeMCU模块的GPIO接口。
（3）将LED灯连接到NodeMCU模块的GPIO接口。
2. 安装NodeMCU固件（1）在Raspberry Pi上安装Raspbian操作系统。
（2）下载NodeMCU固件。
（3）使用`nvm`工具安装NodeMCU固件。
3. 编写NodeMCU代码（1）编写代码读取温湿度传感器数据。
（2）使用MQTT协议客户端将数据发送到MQTT服务器。
物联网工程实训综合报告
一、引言随着物联网技术的飞速发展，物联网产业已成为国家战略性新兴产业的重要组成部分。
为培养具备物联网工程应用能力的高素质人才，我国各高校纷纷开设物联网工程专业，并积极开展物联网工程实训。
本报告将结合物联网工程实训课程的教学实践，对物联网工程实训的背景、目的、内容、方法和成果进行总结和分析。
二、物联网工程实训背景与目的1. 背景介绍物联网（Internet of Things，简称IoT）是指通过信息传感设备，将各种物品连接到网络中进行信息交换和通信的技术。
物联网技术广泛应用于智能家居、智慧城市、工业制造、医疗健康等领域，成为推动社会经济发展的重要力量。
近年来，我国政府高度重视物联网产业发展，出台了一系列政策措施，推动物联网技术研究和应用。
为满足社会对物联网人才的需求，高校纷纷开设物联网工程专业，并积极开展物联网工程实训。
2. 目的物联网工程实训的主要目的是：（1）培养学生对物联网技术的理解，提高学生的实践操作能力；（2）使学生掌握物联网系统的设计、开发、部署和维护等技能；（3）培养学生团队合作精神和创新意识；（4）提高学生的就业竞争力。
三、物联网工程实训内容与方法1. 实训内容物联网工程实训主要包括以下几个方面：（1）物联网基本原理：介绍物联网的概念、技术架构、关键技术等；（2）传感器技术：讲解传感器的工作原理、分类、应用等；（3）嵌入式系统开发：学习嵌入式系统硬件平台、软件开发工具、编程语言等；（4）物联网通信技术：介绍无线通信、有线通信、移动通信等；（5）物联网平台技术：学习物联网平台架构、功能模块、开发工具等；（6）物联网应用系统开发：进行物联网应用系统的设计、开发、部署和维护等实践。
2. 实训方法（1）理论教学与实训相结合：在理论教学中，注重讲解物联网技术的原理和应用，同时结合实训项目进行实践操作；（2）项目驱动教学：以实际项目为驱动，让学生在项目中学习和掌握物联网技术；（3）分组实训：将学生分成小组，共同完成实训项目，培养团队合作精神；（4）线上线下一体化实训：利用线上实训平台，开展线上实训课程，同时结合线下实训设备，提高实训效果。
物联网方案实验报告
一、实验背景随着物联网技术的不断发展，其在智能家居、智能交通、智能医疗等领域的应用日益广泛。
为了深入了解物联网技术，本实验旨在通过搭建一个简单的物联网系统，实现设备间的互联互通和数据交互。
二、实验目的1. 掌握物联网系统的基本架构和关键技术；2. 熟悉物联网设备之间的通信协议；3. 学习使用物联网开发平台和工具；4. 培养动手实践能力，提高解决问题的能力。
三、实验内容1. 系统设计本实验采用无线通信技术，主要包括以下设备：（1）主控设备：树莓派（Raspberry Pi）；（2）传感器设备：温湿度传感器、光照传感器；（3）执行设备：继电器、LED灯；（4）通信设备：ESP8266模块。
系统架构如下：主控设备（树莓派）负责接收传感器数据，并根据数据控制执行设备，实现设备间的互联互通。
2. 硬件连接（1）将温湿度传感器、光照传感器连接到树莓派的GPIO接口；（2）将继电器、LED灯连接到树莓派的GPIO接口；（3）将ESP8266模块连接到树莓派的GPIO接口，用于无线通信。
3. 软件开发（1）使用Python编写树莓派主控设备程序，实现传感器数据采集和执行设备控制；（2）使用Arduino编写传感器和执行设备程序，实现数据采集和执行控制；（3）使用ESP8266WiFiManager库配置ESP8266模块，实现无线通信。
4. 数据交互（1）树莓派主控设备通过串口与传感器设备通信，获取温湿度、光照数据；（2）树莓派主控设备根据数据控制执行设备，实现LED灯的亮灭和继电器的通断；（3）树莓派主控设备通过ESP8266模块将数据发送至服务器，实现远程监控。
四、实验步骤1. 硬件连接：按照系统设计要求，连接传感器、执行设备和通信设备；2. 编写代码：使用Python编写树莓派主控设备程序，使用Arduino编写传感器和执行设备程序，使用ESP8266WiFiManager库配置ESP8266模块；3. 系统测试：测试传感器数据采集、执行设备控制和无线通信功能；4. 调试优化：根据测试结果，对程序进行调试和优化。
