单色仪的调节和使用
单色仪的调节和使用院系：07023 姓名：王曦泽学号：PB07210077实验目的：了解光栅单色仪的原理、结构和使用方法，通过测量钨灯、钠灯和汞灯的光谱了解单色仪的特点。
实验原理：一、光栅单色仪的结构和原理图1 光栅单色仪的分光系统光栅单色仪的分光系统如图1所示，光源或照明系统发出的光束均匀地照亮在入射狭缝S1上，S1位于离轴抛物镜M1的焦平面上，光通过M1变成平行光照射到光栅上，再经过光栅衍射返回到M1，经过M2会聚到出射狭缝S2，由于光栅的分光作用，从S2出射的光为单色光。
当光栅转动时，从S2出射的光由短波到长波依次出现。
当入射光与光栅面的法线N 的方向的夹角为φ（见图2）时，光栅的闪耀角为θb （光栅面和光栅刻槽面的夹角，因此也是刻槽面法线和光栅面法线N 和n 之间的夹角）。
取一级衍射项时，对于入射角为φ，而衍射角为θ时，光栅方程式为：d(sin φ＋sin θ)= λ因此当光栅位于某一个角度时（φ、θ一定），波长λ与d 成正比，角度的符号规定由法线方向向光线方向旋转顺时针为正，逆时针为负。
几何光学的方向为闪耀方向，所以可以算出不同入射角时的闪耀波长，由于几何光学方向为入射角等于反射角的方向，即，)(b b θθθφ---=-，所以有，φθθ-=b 2，光栅方程式改为，λφθφ=-+))2sin((sin b d本次实验所用光栅，为每毫米1200条刻痕，一级光谱范围为380nm —1000nm, 刻划尺寸为64⨯64mm 2。
当光栅面与入射平行光垂直时，闪耀波长为570nm 。
由于此时入射角φ＝0，求得 58.21=b θ，再代入光栅方程式可以求得当入射角改变时实现不同波长光的闪耀，如 30,10,5=φ时，λ＝587nm ，600.5nm ，606.3 nm 。
3 狭缝是单色仪的关键部件，它的宽度范围是0—3mm ，每格为0.005mm仪器不工作时狭缝开启宽度应放在最小的位置。
在调节狭缝宽度时切记不要用力过猛和过快，要仔细缓慢的调到所要求的值。
狭缝应该调到它的最佳宽度，为了说明这个问题先作一定的假设，设照明狭缝的光是完全非相干的（即每一点为独立的点光源），首先设狭缝为无限细，由衍射理论和实验可知谱线的半宽度约为：Dfa n λ=86.0，这里λ为光的波长，f 为离轴抛物镜的焦距，D 时由光栅和抛物镜的口径限制的光束的直径，当狭缝a 逐渐变宽时谱线宽度的变化如图3 所示，图4 为狭缝宽度与光谱的分辨率R 和光谱线的强度I 的变化。
由图4 可见缝宽过大时实际分辨率下降，缝宽过小时出射狭缝上得到光强太小，取a=an 最好。
根据光学的理论知识可以知道，光栅的特性主要有：谱线的半角宽度、角色散率和光谱分辨本领。
理论上它们分别为：式中N 为光栅的总线数，在本实验中N 为64⨯1200=76800，m 为所用的光的W 0a/an图3 狭缝宽度与光谱宽度的关系曲线a/an图5 狭缝宽度与光谱分辨率及光谱强度的关系曲线RI121θλθcos Nd d =θλθθcos d md d D ==m N d R ==λλ衍射级次，本实验中m=1。
实验中由于光学系统的象差和调整误差，杂散光和噪声的影响，加上光源的谱线由于各种效应而发生增宽，所以实际的谱线半角宽度远远大于理论值，因此光谱仪的实际分辨本领远远小于76800。
4.单色仪的接收系统在本实验中使用光电倍增管，（也可以使用线阵CCD ）。
实验内容：1. 熟悉仪器的使用，对照上图了解单色仪主机各开关及旋钮的作用和使用方法， 学会利用测光仪和计算机测量光谱的方法。
构b2. 检查单色仪的入射狭缝宽度是否合适。
出射狭缝由实验室事先调好不需检查。
3. 利用钨灯和主机上波长显示器和测光仪上的数字显示测量通过滤光片的透过率。
4．测量汞灯的576.96nm 与579.96nm 两条光谱线，并根据这两条分立光谱线计算出单色仪的实际分辨本领R 。
方法：利用计算机上的“单色仪”应用程序，先设定好当前位置和积分时间，然后利用分段扫描F3测出a 和b ，估计出λ1和λ2的值。
再利用归峰扫描F5测出精确的λ1和λ2的值。
数据处理：0.本实验中用到的一些已知量：单色仪中等效会聚透镜的焦距f=500mm 光栅的面积64⨯64mm 2 光栅的刻划密度为1200线/mm1. 分别测量无滤波片时与加滤波片时的钨光相对光强分布曲线：测光仪正面测光仪背面2121()/2R ba λδλδλλλλλλλλ∆==-=+=∆表一波长（nm）波长（nm）光强不加滤光片时加滤光片I时不加滤光片I0 加滤光片I 400.6 400.2 93 68 410.3 410.6 140 101 420.2 420.5 181 134 430.2 430.3 236 179 440.2 440.1 276 226 450.3 450.1 352 278 460.3 460.2 403 335 470.2 470.5 462 379 480.3 480.1 482 433 490.2 490.2 506 478 500.4 500.1 543 519 510.3 510.2 742 545 520.2 520.2 844 1260 530.2 530.3 903 1230 540.2 540.1 970 1165 550.3 550.2 1003 1086 560.2 560.1 1038 984 570.4 570.1 1080 867 580.2 580.2 1136 742 590.3 590.3 1162 615600.3 600.1 1162 499 610.3 610.2 1175 391 620.3 620.2 1148 301 630.2 630.3 1090 222 640.3 640.6 1023 163 650.4 650.2 946 119 660.4 660.3 859 82 670.2 670.2 770 58 680.2 680.2 681 42 690.4 690.6 590 28 700.3 700.5 512 21 710.3 710.8 435 16 720.5 720.3 376 12 730.3 730.4 318 8 740.2 740.5 269 7 750.2 750.4 227 7根据表一用oringin绘制曲线得波长～相对光强曲线：又由eV c h E λλ137.1241⨯==绘制能量～相对光强曲线：1.61.82.02.22.42.62.83.03.2由οβI I=透光率绘制其透光率曲线： eV E /0.600.650.700.750.800.85相关分析:可以看出，滤光片的透过率随入射光的波长变化而变化。
波长位于中间时，透过率比较大，本次实验中约为82%；本次实验中，波长介于600nm 和750nm 之间时透过率随波长增大明显减小。
可以用薄膜干涉来解释：这里认为膜的折射率大于其两侧介质（空气）的折射率，对膜的两个表面的反射光来说，是有半波损失的。
此两束相干光若干涉相消，则可以增大透射光线的强度。
光程差2nh=m λ时干涉相消（m=±1，±2，…）。
对膜而言，折射率和厚度都是一定的，所以干涉级数和波长的乘积为定值。
滤光片是为了选择一个特定波长的光（记其波长为λ0）而制作的，故m 是取定的，往往取m=1。
入射光波长λ=λ0+Δλ与λ0较接近时，Δλ是一小量，对干涉相消的条件影响不大，故其透射率比较稳定；而当入射光波长与λ0相差较大时，Δλ不可以忽略，反射光的光程差2nh不能满足干涉相消的条件，Δλ越大，反射光的光强越大，透过率越小。
2．测量LED的相对光强谱线：通过oringin绘制曲线有：2004006008001000又由eV c h E λλ137.1241⨯==得其能量～相对光强曲线：2004006008001000相对光强相对光强3.测量汞灯的光谱：由分辨本领λ∆=R 得： 1R =577.0150/0.1258=4586.76572R =579.2450/0.1445=4007.1809误差分析：1.由实验可知钨灯和LED 灯的光谱为连续谱，而汞灯的光谱为分立谱。
这是由它们不同的发光机制造成的：据百度知道，LED 的工作中心是块晶片，可以直接把电转化为光。
当电流通过导线作用于这个晶片的时候，电子和空穴就会被推向量子阱，在量子阱内电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED 发光的原理 ；汞灯是由原子内部电子发生能级跃迁造成的，所以光谱是分立的。
2.分辨本领的理论值为76800，实验结果与其相去甚远，可能原因：一方面理论值的计算是在理想情况下进行的做了很多近似，另一方面可能是仪器存在不同程度的磨损，从而较大的影响了测量结果。
思考题：1.说明钨灯和钠灯、汞灯光谱的 区别和道路？答：钨灯发光的光和自然光相类似，光谱是连续的，而钠灯、汞灯光谱是分立的。
这是由于其发光机制不同造成的：钨光是高温固体发热产生的热光谱，而钠灯、汞灯是气体原子跃迁产生的，故光子能量是分立的。
2.为什么狭缝具有最佳宽度，怎样求出最佳宽度？ 答：由图5可知狭缝变宽分辨率下降而太窄时则光强太小，不便测量。
故最佳宽度在Df w a a Dfw a n n λλ86.086.000=====即为最佳宽度。
3.单色仪的理论分辨率如何计算？实际分辨本领如何测量？ 答：理论分辨本领R mN d λλ== m 为所用的光的衍射级次，N 为光栅的总线数。
实际分辨本领：测量入射光的光谱，得到具有两个峰值的曲线。
如下图所示。
测出两峰值之间的波长差a 和光强为峰值光强的一半时对应的波长差b ，计算公式如下。
4.用钨灯测量的光强分布曲线可说明什么问题？答：其一，可以证明钨灯光谱是连续的。
其二，光源发光的过程是一个随机过程。
实际测出的光谱没有上图那样平滑，而且不同时刻测出的光谱有一定的差异。
单色仪的原理
单色仪的原理
单色仪是一种用于分析光谱的仪器，它能够将复杂的光信号分解成不同波长的单色光，从而帮助人们研究物质的成分和性质。
单色仪的原理主要基于光的色散和检测技术，下面我们将详细介绍单色仪的原理。
首先，单色仪的原理基于光的色散现象。
当白光通过单色仪的光栅或棱镜时，不同波长的光会按照其波长大小被分散成不同的方向。
这种色散现象使得单色仪能够将复杂的光信号分解成不同波长的单色光，为后续的光谱分析提供了基础。
其次，单色仪的原理还涉及到光的检测技术。
分解后的单色光会被接收器接收并转换成电信号，然后经过放大和处理，最终形成光谱图像。
通过对光谱图像的分析，人们可以得知物质的成分和性质，从而实现对物质的分析和检测。
除此之外，单色仪的原理还包括光路的设计和调节。
良好的光路设计能够保证光线的稳定传输和准确分解，而精确的光路调节则能够保证光谱的准确性和可靠性。
总的来说，单色仪的原理主要基于光的色散和检测技术，通过将复杂的光信号分解成单色光，并利用光的特性进行分析和检测，从而实现对物质的研究和应用。
这种原理不仅在科学研究领域有着重要的应用，还在工业生产和环境监测等领域发挥着重要作用。
综上所述，单色仪的原理是基于光的色散和检测技术，通过光路设计和调节，将复杂的光信号分解成单色光，并利用光谱分析技术进行物质的研究和应用。
这种原理的应用不仅在科学研究领域有着重要意义，还在工业生产和环境监测等领域发挥着重要作用。
希望本文能够对读者对单色仪的原理有所了解，并对相关领域的研究和应用有所帮助。
单色仪
单色仪狭缝宽度的讨论
1、设照明狭缝的光是完全非相干的（即每一点为独立的 点光源）。 2、设狭缝为无限细，由衍射理论可知谱线的半宽度为： 3、当狭缝a逐渐变宽时的变化如下图所示：
w0
w . an
a/an
f
D
f
D
狭缝的最佳宽度
狭缝宽度与分辨率、谱线强度的关系
R
I
1
a/an
由上图可见缝宽过大时实际分辨率下降，缝宽过小时出射狭 缝上得到光强太小，取a=an最好。
三部分—光源和照明系统、分光系统和接收系统
WDP500—C型光栅单色仪光学系统图
单色仪的照明系统
光源：火焰（燃烧气体：乙炔、甲烷、氢气） 电火花、电弧（电火花发生器）、激光、高 低压气体灯（钠灯、汞灯等）、星体、太阳
光电倍增管
• 利用光电子发射效应和二次电子发射效应制成的光电器件。光电 倍增管是电流放大元件，具有很高的电流增益，因而最适合于微 弱信号的检测。 • 优点是灵敏度高、稳定性好、响应速度快和噪音低。 • 缺点是结构复杂、工作电压高、体积大。 • 使用光电倍增管应当了解它的特性，如它的频率特性、时间特性、 暗电流和噪声特性，还有稳定性及对环境的要求等。 • 注意事项：（1）负高压500伏（光电倍增管加的电压为负高压） 先开电源再开高压（关时一定要相反）。 （2） 一般在半小时后阳极电流达到稳定（暗电 流）。 （3）输入光信号不可过强，光阴极面不可直接暴 露在光照下（特别是在加了电压的情况下，否则将烧毁光电倍增 管）。 （4）为了尽可能降低噪声在不使用光电倍增管的 时候要挡住入射光。
近代物理实验
实验内容和步骤
（一）单色仪的调节和波长示值准确度的标定 1．利用水平仪调平单色仪。 2．调节光源系统，使光源和会聚透镜与单色仪的光学系统 共轴。调节共轴的目 的是使入射光能照明整个光栅，以便 有尽量多的光从出射狭缝射出。 3.检测单色仪的波长示值的准确度。 （用汞灯作为光源，以获得标准波长值。） 单色仪在出厂前以及在使用过程中，需要对它的主要技术 指标如分辩率、波长示值准确度等进行标定。本实验不要求 对单色仪的各项指标都进行标定，仅要求对它的波长示值进 行标定。
用光栅光谱仪测定介质的吸收光谱资料
实验一 用光柵光谱仪测定介质的吸收光谱介质的吸收光谱与发射光谱一样，不但用于光谱分析，而且用于研究物质结构。
在原子物理、分子物理、化学、天体物理等领域内，吸收光谱是一种重要的研究手段。
光谱仪是常用的基本光学仪器，可用于测量介质的光谱特性、光源的光谱能量分布等。
本实验中用光谱仪测量钕玻璃的吸收曲线。
实验目的1． 了解光柵光谱仪的构造及其使用方法2． 加深对介质光谱特性的了解，掌握测量介质的吸收曲线或透射曲线的原理和方法。
实验原理当一束光穿过有一定厚度的介质平板时，有一部分光被反射，另有一部分光被介质吸收，剩下的光从介质板透射出来。
设有一束波长为λ，入射光强为I 0的单色平行光垂直入射到一块厚度为d 的介质平板上，如图1所示。
如果从界面1反射的光强为I R ，从界面1向介质透射光的光强为I 1，到达界面2的入射光的强度为I 2，从界面2射出的透射光的光强为I T ，则定义介质板的光谱外透射率T 和介质的光谱透射率T i 分别为 T =I I T（1）i T =12I I （2） 这里的I R ，I 1，I 2，和I T ，都应该是光在界面1和2上以及介质中多次反向和透射的总效果。
一般来说，介质对光的反射、透射和吸收不但与介质有关，而且与入射光的波长有关。
我们将光谱透射率与波长的关系曲线称为透射曲线。
在均匀介质内部，光谱透射率与介质厚度有如下关系ad i e T -= （3）式中，a 称为介质的线性吸收系数，一般也称为吸收系数。
吸收系数不仅与介质有关，而且与入射光的波长有关。
吸收系数与波长的关系曲线称为吸收曲线。
设光垂直入射到厚度d 为的介质上，光要从前后表面发生反射，如果a 值很小，反射可以进行多次，若介质表面的反向系数为R ，则透过样品的光强为图1 一束光入射到平板上++++=4321T T T T T I I I I I+-+-=--adad e R R I e R I 32202011）（）（ adade R e R I 222011----=）（ （4） 式中I T 1、I T 2、I T 3、I T 4、…，分别表示从界面2第一次透射，第二次透射，…，光的光强。
光栅单色仪实验报告
光栅单色仪实验报告光栅单色仪实验报告引言：光栅单色仪是一种常用的光学仪器，用于分离光的不同波长，以实现光谱分析。
本实验旨在通过实际操作光栅单色仪，了解其原理和使用方法，并通过实验结果验证其性能。
一、实验原理光栅单色仪的原理基于光的衍射现象。
当光通过光栅时，会发生衍射现象，光栅上的周期性结构会使得光的不同波长发生不同程度的衍射。
光栅单色仪利用这一特性，通过调节光栅的角度和入射光的波长，将光分离成不同波长的光束，进而进行光谱分析。
二、实验器材与方法1. 实验器材：光栅单色仪、白炽灯、狭缝、凸透镜、光电二极管、光电二极管电流测量仪等。
2. 实验方法：（1）调整光栅单色仪：将光栅单色仪放置在水平的台面上，调整光栅单色仪的位置，使其稳定。
（2）调整入射光的角度：将白炽灯放置在光栅单色仪的一侧，通过狭缝调节入射光的强度，然后通过调整光栅单色仪的角度，使入射光垂直射向光栅。
（3）观察光的衍射：将凸透镜放置在光栅单色仪的一侧，调整凸透镜的位置，使其与光栅单色仪的焦点重合。
然后，在凸透镜的焦点处放置光电二极管，并连接光电二极管电流测量仪。
（4）记录实验数据：通过调整光栅单色仪的角度，观察光电二极管电流的变化，并记录下相应的角度和电流数值。
三、实验结果与分析在实验中，我们通过调整光栅单色仪的角度，观察到了光电二极管电流的变化。
实验结果显示，当光栅单色仪的角度发生变化时，光电二极管电流也会随之变化。
这是因为光栅单色仪的角度变化会导致入射光的波长发生变化，从而影响到光的衍射现象。
通过进一步分析实验数据，我们可以得出光栅单色仪的分辨本领。
分辨本领是指光栅单色仪能够分辨两个波长之间的最小差异。
在实验中，我们通过测量光电二极管电流的变化，可以确定光栅单色仪的分辨本领。
实验结果显示，光栅单色仪的分辨本领较高，能够分辨出波长之间非常小的差异。
四、实验误差与改进在实验中，由于仪器的精度和实验条件的限制，可能会产生一定的误差。
例如，光栅单色仪的角度调节可能不够精确，导致测量结果的误差。
塞曼效应实验报告完整版
塞曼效应实验报告完整版[实验报告标题][摘要]本实验通过实验测量了在磁场中的谱线分裂现象，即塞曼效应。
利用自制的光学仪器测量了铯原子的谱线分裂，验证了磁场对谱线的影响。
实验结果表明，在磁场存在下，谱线会发生分裂，且分裂数量与磁场的强度正相关。
本实验对于深入理解原子光谱和量子力学有重要的意义。
[引言]塞曼效应是物理学中一个重要的现象，它揭示了磁场对于原子能级结构的影响。
塞曼效应通过分裂原子的光谱线，使我们能够更加准确地研究原子结构和磁场的关系。
塞曼效应的发现对于量子力学和磁学的发展起到了重要的推动作用。
本实验旨在利用自制的光学仪器观察和测量铯原子的塞曼效应，并验证磁场对于谱线分裂的影响。
[实验原理]塞曼效应是指原子在外加磁场作用下，能级发生分裂，不同能级对应的谱线分成多条。
根据塞曼效应的原理，我们可以通过测量分裂后的谱线数量来间接测量磁场的强度。
塞曼效应分为正常塞曼效应和反常塞曼效应。
正常塞曼效应是指能级的劈裂符合朗德因子gJ的规律，而反常塞曼效应则不符合。
根据塞曼效应的原理，我们可以得到塞曼能级的能量差公式为:ΔE=gJμBΔM其中，ΔE是能级的能量差，gJ是朗德因子，μB是玻尔磁子，ΔM是能级的劈裂数。
[实验步骤]1.搭建实验装置：使用自制的光学仪器搭建实验装置，包括光源、单色仪、磁场系统和光电倍增管。
2.调节光源和单色仪：使用准直的光源和单色仪，使光线垂直入射并通过单色仪的狭缝得到单色光。
3.加入磁场：打开磁场系统，通过调节电流和磁场方向，使得磁场垂直于光线传播的方向。
4.观察光谱：在磁场存在下，观察光谱线的变化，记录分裂后的谱线数量。
5.测量磁场强度：通过调节磁场的电流，测量分裂后的谱线数量与磁场强度的关系。
[实验结果]在实验中，我们使用铯原子作为样品，观察了它的谱线在磁场存在下的分裂情况。
通过观察和测量，我们发现在磁场存在下，铯原子的谱线发生了分裂，分裂数量与磁场的强度正相关。
[实验讨论]通过本实验的观察和测量结果，我们得出了塞曼效应对光谱线的影响是存在且可测量的。

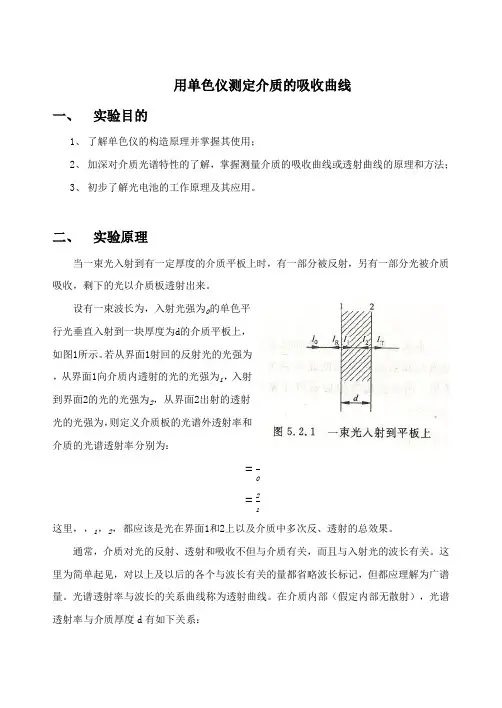

用单色仪测定介质的吸收曲线
