多普勒流速仪
多普勒流速仪安装要求
多普勒流速仪安装要求下面就是多普勒流速仪的安装要求啦。
一、安装位置选择。
1. 水流稳定处。
咱得找那种水流相对平稳的地方。
就像你在河里找个避风港一样，要是水流太湍急或者乱得像一团麻，流速仪可就晕头转向啦，测出来的数据也不准。
比如说在河道的拐角处，水流往往会有漩涡啥的，这地方就不太适合，最好是在河道比较直的那段，水流像排着队往前走似的地方。
2. 远离干扰源。
要离那些可能捣乱的东西远远的。
像大型的电机啊、水泵啊这些会产生磁场或者振动的设备。
要是靠得太近，就好比你在听收音机的时候旁边有个大喇叭在乱叫，流速仪接收的信号就会被干扰得乱七八糟，得出的数据肯定不对。
二、安装高度。
1. 合适的浸入深度。
这流速仪放到水里，可不能太深也不能太浅。
如果放得太深，可能会碰到河底的淤泥或者石头，就像你走路不小心踢到石头一样，会损坏流速仪的。
要是太浅呢，又不能准确测量到正常水流的速度，就好像你只测了水面上那一点点被风吹动的水的速度，不是真正的水流速度。
一般要根据河道的水深来调整，大概在水深的三分之一到二分之一的位置比较合适。
三、安装方式。
1. 牢固安装。
一定要把流速仪安装得稳稳当当的。
要是松松垮垮的，水流一冲就晃来晃去，那就像你在船上站不稳一样，怎么能准确测量呢？可以用坚固的支架或者夹具把它固定好，就像把东西钉在墙上一样牢固。
2. 保持水平或垂直（根据类型）不同类型的流速仪有不同的要求哦。
有的需要水平安装，就像把盘子平平地放在桌子上一样，这样才能保证测量的准确性。
还有的要垂直安装，就像立根杆子似的。
要是装歪了，那测出来的数据就像歪着走路一样不靠谱。
四、配套设备连接。
1. 电缆连接。
如果有电缆的话，要把电缆连接好。
不能让电缆有破损或者接头松动的情况。
这就好比电线要是断了或者接触不良，电器就没法正常工作一样。
电缆要沿着合适的路线走，不要在水里乱漂或者被东西挤压，不然信号传输就会出问题。
2. 传感器校准。
在安装好之后，可别忘了校准传感器。
声学多普勒流速仪
声学多普勒流速仪一、产品简介声学多普勒流速仪是应用于河流、明渠及管道等工况的流速流量检测仪器。
其采纳超声波探测技术，测量精度高、稳定性好、受环境因素影响小，无转动件、维护频次低、工作牢靠性高，是便携流速流量测量产品。
二、原理多普勒效应，发射和接收的超声波频率差与流速建立关系，超声波发射与接收的时间差与液位建立关系，静压式液位用于需要测量液位量程较大的工况，环境温度测量用于修正超声波实际传播速度。
三、产品特点传感器支持瞬时流量与累计流量功能能测静止水的流速能测非满管、满管及明渠的流量能测矩形、圆形、梯形、三角形截面的流量流速测量范围宽，0～10m/s，双向流速测量精度高，1mm/s误差超声测量液位精度高，误差1mm（2m以内）纯物理方法测量，免标定，免校准支持静压测液位支持温度弥补流速测量与液位测量ModbusRTU协议传感器防护等级IP68，支持长期水下工作便携式方案：传感器+手持机+测量杆，手提箱容纳全部配件手提箱尺寸：435*320*135mm四、产品参数主机参数：尺寸187*91*30mm重量0.3kg存储温度—20℃～60℃相对湿度5%～85%（无冷凝）防护等级IP67充电方式直充待机时长连续工作8小时显示参数流速、液位、温度、流量现场显示带背光的4.3寸触摸屏数字接口RS485接口，Modbus协议。
传感器参数：流速量程0～10m/s，双向流速判别率0.001m/s流速精度0.001m/s（流速=5m/s时）；0.02m/s或实际峰值速度的0.3%（采纳较大值）（流速5m/s时）超声液位量程6.5m超声液位精度0.001m超声液位判别率0.0005m静压液位量程0～10m静压液位精度0.1%FS静压液位判别率0.001m温度量程—20～60℃传感器尺寸165*50*29.5mm安装专用支架材质金属，塑料，橡胶防护等级IP68供电直流12V/24V功耗测量时70mA；休眠时25mA通信接口RS485，Modbus工作温度—20～60℃工作压力最大6Bar防雷支持防浪涌支持E M I抑制支持五、应用领域海绵城市、河长制管理、内河监测、自然河流、明渠、管道、养殖等场景。

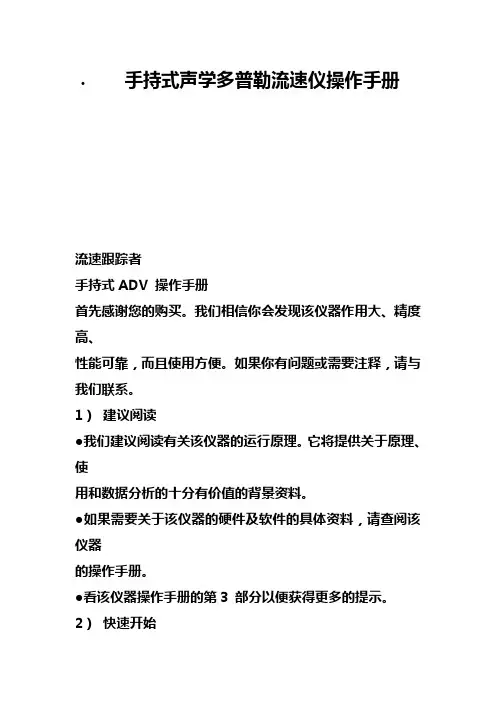

手持式声学多普勒流速仪操作手册
•手持式声学多普勒流速仪操作手册流速跟踪者手持式ADV 操作手册首先感谢您的购买。
我们相信你会发现该仪器作用大、精度高、性能可靠，而且使用方便。
如果你有问题或需要注释，请与我们联系。
1）建议阅读●我们建议阅读有关该仪器的运行原理。
它将提供关于原理、使用和数据分析的十分有价值的背景资料。
●如果需要关于该仪器的硬件及软件的具体资料，请查阅该仪器的操作手册。
●看该仪器操作手册的第3 部分以便获得更多的提示。
2）快速开始●打开仪器后盖将电池装入。
●按on/off 键1 秒钟开机，按住4 秒钟关机。
●从主菜单按1 可进入参数设置菜单。
o 按Enter 键可以进行多屏的功能显示转换。
o 用菜单中的条款可以改变影响数据收集的参数。
●在主菜单里按2 可以进入系统功能菜单。
o 按Enter 键可以进行多屏的功能显示转换。
o 用菜单中的条款可以进入该仪器的诊断程序。
●收集试验数据的设置。
o 从参数设置菜单中选择数据收集的方式（普通/流量）。
2o 从主菜单按3 开始数据收集。
o 随着屏幕的快速显示，用Next Station 键和Prev.Station 键，选择测量地点，用Set 键设置各种参数。
o 看仪器操作手册第4.5 部分，描写了普通测量和流量测量的过程。
3）计算机软件的安装●软件用于从仪器下载文件，给ASCⅡ文本数据文件，并且可以执行系统诊断。
●将仪器的软件CD 放入计算机光驱。
●放入后，计算机将自动显示一个安装菜单。
o 如果放入后几秒安装窗口没有出现，键入Start|Run 并且输入d:/install.exe.这里的d 指的是计算机的光驱。
●在菜单中，按FlowTracker Software Instalation 键。
●随屏幕上的安装指令操作。
●看仪器操作手册第6.1 部分可以获得详细的介绍。
4）从仪器下载数据文件●用电源/通讯电缆线连接流速仪和计算机。
●用Start|Programs|SonTek Software|FlowTracker 开始运行仪器软件.●用SonRecW 运行数据下载软件。

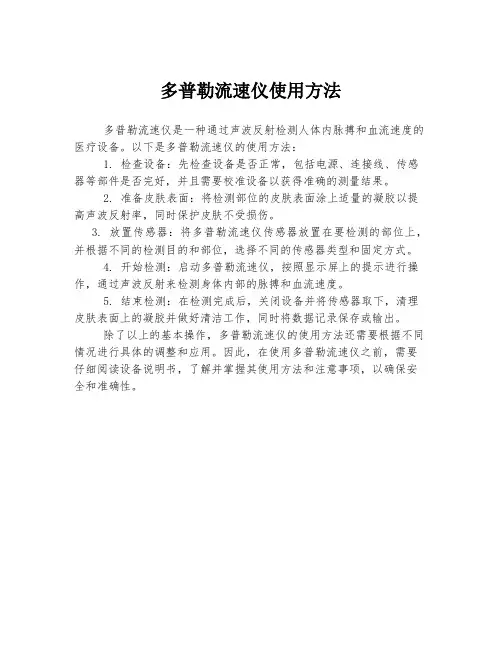

多普勒流速仪使用方法
多普勒流速仪使用方法
多普勒流速仪是一种通过声波反射检测人体内脉搏和血流速度的医疗设备。
以下是多普勒流速仪的使用方法：
1. 检查设备：先检查设备是否正常，包括电源、连接线、传感器等部件是否完好，并且需要校准设备以获得准确的测量结果。
2. 准备皮肤表面：将检测部位的皮肤表面涂上适量的凝胶以提高声波反射率，同时保护皮肤不受损伤。
3. 放置传感器：将多普勒流速仪传感器放置在要检测的部位上，并根据不同的检测目的和部位，选择不同的传感器类型和固定方式。
4. 开始检测：启动多普勒流速仪，按照显示屏上的提示进行操作，通过声波反射来检测身体内部的脉搏和血流速度。
5. 结束检测：在检测完成后，关闭设备并将传感器取下，清理皮肤表面上的凝胶并做好清洁工作，同时将数据记录保存或输出。
除了以上的基本操作，多普勒流速仪的使用方法还需要根据不同情况进行具体的调整和应用。
因此，在使用多普勒流速仪之前，需要仔细阅读设备说明书，了解并掌握其使用方法和注意事项，以确保安全和准确性。
声学多普勒流速剖面仪技术发展及其应用
声学多普勒流速剖面仪技术发展及其应用声学多普勒流速剖面仪（ADCP）的出现得到了海洋学界的高度重视，它的应用揭示了海流的时空分布特征，能描述流体质点运动状态，被国际海委会定为4种先进的海洋观测仪器之一。
本文较为全面系统地介绍了ADCP的原理、特点及其历史发展状况，以及ADCP的应用情况。
随着科学技术的不断发展，以及人类对海洋认识的不断加深，ADCP将向轻便、小巧、精密、智能化且多功能、多用途方向发展，并在智慧海洋及信息化等方面的应用与研究将发挥更显著的作用。
从养殖捕捞、防灾减灾到能源开发，凡与海洋有关的事务均需海洋环境要素的观测与数据。
ADCP能够提供高分辨率、高精度、信息海量且完整的观测与数据，在实时监测海洋流场对海洋科学研究、海洋经济建设和国防建设具有重要意义。
因海水引起的传输衰减，电磁波和强激光光波在海水中很难穿透1公里的距离，而声波在海洋中的衰减仅为电磁波的千分之一（低频声波在浅海中可传播数百公里，在大洋中可以传播上万公里），所以，声波是目前可实际应用于海洋远距离传播的物理场，研究海洋声波也成为认识海洋、研究海洋的重要工具。
ADCP就是利用声波多普勒效应发展起来的一种新型声呐测流设备。
它既可测量相对水底速度，又可兼顾测量相对水流速度。
因ADCP采用声遥测方式对被测流场无干扰，且能获得高精度速度信息，既可用于导航定位，又被广泛应用于包括对地波雷达等先进海洋观测设备海流对比验证在内的海洋及内陆河流工程与研究领域，因此被国际海委会定为4种先进的海洋观测仪器之一。
一、ADCPADCP是一种融合水声物理、水声换能器设计、电子技术和信号处理等多学科而研制的新型测速声呐设备，作为水声技术的一个典型应用，多普勒流速测量为这些相关学科提供了一个良好的综合应用平台。
（一）基本概念ADCP（AcousticDoppler Current Profiler，声学多普勒流速剖面仪），利用声学多普勒原理，测量分层水介质散射信号的频移信息，并利用矢量合成方法获取海流垂直剖面水流速度,即水流的垂直剖面分布。
超声波多普勒流速仪使用方法
超声波多普勒流速仪使用方法
超声波多普勒流速仪是一种常用的医疗设备，主要用于检测人体血液流速和心脏功能。
下面是超声波多普勒流速仪的使用方法：
1.准备工作：首先需要将超声波多普勒流速仪插上电源并将探头连接好。
然后根据需要选择合适的探头，例如心脏探头或外周血管探头。
2.测量前的准备：将患者放在仪器的检测床上，让患者舒适地躺平，然后将探头放在需要检测的部位上。
3.测量流速：启动超声波多普勒流速仪，调整探头的角度和深度，然后开始检测。
在检测过程中，可以通过仪器上的显示屏观察到血液流速和心脏功能的情况。
4.记录结果：将检测结果记录下来，包括测量的时间、部位和流速等信息。
在需要时，可以将结果输出到打印机或计算机上进行分析和研究。
总之，超声波多普勒流速仪是一种非常重要的医疗设备，对于检测人体血液流速和心脏功能有着重要的作用。
在使用时，需要正确地操作和维护，以保证测量结果的准确性和稳定性。
- 1 -。
声学多普勒流速仪ADV
A
4
原理
声学多普勒测速仪是基于多普勒效应的理论。即：当波源 和观察者有相对运动时，观察者接收到的波频已发生改变， 声波频率在声源移向观察者时变高，在声源远离观察者时 变低。
ADV的测量很重要参数是控制体距离发射探头约为5cm， 是一个圆柱体，由探头发射超声波，遇到控制体后反 射，并由接受探头接受反射的信号，因此，ADV测量的 实际是控制体与发射探头的相对运动速度。
声学多普勒流速仪
ADV（Acoustic Doppler Velocimetry）
A
1
简介 结构 原理 应用
A
2
简介
• SonTek公司为美国陆军工程兵团水道实验室设计制造的。 该流速仪运用多普勒原理，采用遥距测量的方式，对距离探 头一定距离的采样点进行测量。
A
3
结构
声学多普勒测速仪主要由三部分组成：量测探头、信号调 理、信号处理。量测探头由三个10MHz的接收探头和一个 发射探头组成，三个接收探头分布在发射探头轴线的周围， 它们之间的夹角为120°，接收探头与采样体的连线与发 射探头轴线之间的夹角为30°，采样体位于探头下方5cm 或10cm，这样可以基本上消除探头对流场的干扰。
A
9
长江三峡大江截流
在我国已有不少 成功应用实例。
功果桥电站水库下闸蓄水。
A
10
感谢观看
A
11
A
7
应用
声学多普勒测速仪测流装置,它不破坏流场、响应速度快、 测量精度高，获得的信息量大、资料完整,由于其方便、快 速和精确的流速测量特点,应用范围起来越广泛。
如今，ADV已成为水力及海洋实验室的标准流速测量仪器。 广泛应用于研究波浪轨迹、研究水体运动轨迹、桥桩周围 水流扰动的研究、水沙试验测试、室内水力模型实验、野 外测量（ 沼泽地小流速的测量、黄石国家公园热喷泉水的 测量、水处理厂沉淀池中的测量）、水产养殖业（水流扰 动对渔业的影响）、水处理厂（用ADVOcean 测量水流的流 量）、测量沼泽地中的流速、ADV研究海浪、泥沙实验室等。
声学多普勒流速仪主要参数
声学多普勒流速仪主要参数
声学多普勒流速仪的主要参数包括以下几个方面：
1. 测量范围：指测量速度的最小和最大范围。
常见的声学多普勒流速仪通常测量速度范围在0.1 m/s至5 m/s之间。
2. 分辨率：指仪器能够测量并显示的最小速度变化。
常见的声学多普勒流速仪的分辨率通常在0.001 m/s至0.01 m/s之间。
3. 采样频率：指单位时间内采集并处理的数据点数量。
较高的采样频率可以提高测量的精度和准确性。
4. 测量精度：指测量结果与真实值的偏差程度。
常见的声学多普勒流速仪的测量精度通常在±1%至±5%之间。
5. 测量精度：指测量结果与真实值的偏差程度。
常见的声学多普勒流速仪的测量精度通常在±1%至±5%之间。
6. 功率输出：指仪器在测量过程中所辐射的声能大小。
通常，较高的功率输出可以提高测量的信号强度和距离。
7. 数据处理速度：指仪器处理测量数据所需的时间。
较高的数据处理速度可以提高实时测量和分析的效率。
8. 探头频率：指声学多普勒流速仪传感器的工作频率。
常见的声学多普勒流速仪探头频率通常在1 MHz至10 MHz之间。
需要注意的是，不同型号和品牌的声学多普勒流速仪具体参数可能会有所差异，以上参数仅供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声学多普勒测量原理 … 2
多普勒效应（多普勒频移）
某一个声源（超声波）发出的声波被另一个接收 体（水中的悬浮物）反射
如果该声源相对于接收体是移动的，接收体接收 到的声波频率将会与声源的发射频率有差异
测量频差，可计算得到水流的速度
声学多普勒测量原理 … 3
超声波水中传播速度会受到 水温 盐度 的影响 同样流速，会因为水温和盐度的改变，而产生不
目前世界上最先进的走航式ADCP 多频：三种频率，一个垂直波束 智能脉冲功能：脉冲相干、宽带、窄带模式 全自动：工作模式、工作频率、
单元大小、采样频率 专为河流流量测验设计
x
走航方式多普勒剖面仪 … M9/S5
灵活配置－选配无线传输、GPS、船体 铁船上使用，可配置 GPS 罗盘 带有 8GB内存，内部计算流量 详细的数据输出，流量汇总报告
便携式多普勒流速仪 在水文测验中的应用
浅水方式多普勒点流速仪
手持式声学多普勒流速仪（ADV） 带测杆的 FlowTracker
x
浅水方式多普勒点流速仪 … 2
测量水平某层或垂直某条垂线的平均流速 采用率定方法（指标流速法），建立SL实测流速
与断面平均流速之间的相关关系
固定式多普勒剖面仪 … 2
指标流速法假设：某一部分流速与断面平均流速 存在着固定并唯一的关系
指标流速法技术是一种经验方法 指标流速法技术目的：以相对较小的不确定性，
x
走航式剖面仪的定点测量方式
在有底沙运动河床的测验，会带来误差（偏小） 定点测量方式是另一个有效的解决方案 适用于：在走航测流无法达到预期效果时 可以得到很好的测验效果
x
应用实例 1
应用实例 2
Vertically Integrated
Velocity Cell
Beam 3 Water Level
Beam 2 Velocity
Cell Begin
Argonaut-SW
适用于水位变化较大的断面 (0.3 to 5.0 m)
测量垂线平均流速 同时可测量变化的水位 随水位变化的动态测量 实时流量输出
手持式 “水流跟踪者” － FlowTracker 最小流速 1 mm/s，最小测量水深 2 cm 可测量点流速，也可测量流量 使用灵活，携带方便，直接显示流量 小型渠道、枯期河道、湿地等断面流量监测 适用于突发事件时流量快速测量
x
浅水方式多普勒点流速仪 … 3
声学多普勒流速仪 在水文测验中的应用
维赛仪器 （YSI）
公司概况
美国 YSI 集团成立于1948年，总部位于美国俄亥俄州 国际上领先的水质、流速流量监测仪器制造商 YSI 以世界领先的传感器技术为核心，提供先进的水质
和流速流量监测产品和可靠、高品质技术服务 YSI集团拥有 YSI 和 SonTek 两大品牌，四条产品线
多普勒流速仪概述和分类
按水文的应用，可以分为三大类
走航式多普勒剖面仪 固定式多普勒剖面仪 便携式多普勒流速仪
三种不同的应用场合
走航式多普勒剖面仪适用于巡测、固定断面、以及突发事 件测流的需要，具有更高的灵活性，不需要率定和校正
冰期测流 0.6，0.5法
智能测杆配合使用
根据水深，智能定位测点
可定位 0.2、0.6、0.8
x
浅水方式多普勒点流速仪 … 7
内置 SmartQC – 智能质量控制
有助于提高质量特性的整体能力 估算每个流量测量值的不确定度 记录每条测量的质量控制（QC） QC 参数会在每次测量以及在完成一个
同的多普勒频移，从而影响测量精度 超声波传播距离，与超声波频率有关，与水中的
悬浮颗粒的含量有关 含沙量仅仅吸收声能，并不改变超声波的传播速
度和多普勒频移，所以并不影响测量精度
走航式多普勒剖面仪 在水文测验中的应用
走航式多普勒剖面仪
多普勒流速仪概述和分类 … 2
固定式多普勒剖面仪
水平安装的侧视式 SL 河底安装的座底式 SW
多普勒流速仪概述和分类 … 3
便携式多普勒流速仪
手持式 FlowTracker 适合于浅水测量 1 mm/s流速 2 cm的水深
SL 的测量 … 1
SL 的测量 … 2
固定式多普勒剖面仪 … 座底式 SW
固定式多普勒剖面仪 … 座底式 SW
Beam 1 Velocity
Flow
Cell End
Total Discharge = Sum( Qi )
浅水方式多普勒点流速仪 … 5
Graduated Tag Line
Y
X
Probe Coordinate System
Mounting Pin
Primary Flow Direction
Sampling Volume
走航方式多普勒剖面仪
走航方式实际上是一种动船的测验方式 虽然是测量各点的流速、面积，但都是瞬时数据 为克服脉动、紊流影响，需要多次往返测量 左右上下，四个非实测部分采用补偿方式
顶部
岸边部分 底部
x
走航方式多普勒剖面仪 … M9/S5
实时瞬时流量 ＝ 断面平均流速 × 断面面积
SL 的选型
SL 有三种规格：SL3000, SL1500, SL500 主要技术指标
水平最大测量范围：5米，20米，120米 水深最大测量范围：5米，10米，18米
选型取决于河道断面的宽度、水深
的关注。到目前为止，USGS已购置了700多台该系 统安装在分布于美国境内大小河流的常年水文站上 进行流量在线实时监测，市场占有率85%以上 国内，也已经达到了100多台，而全世界的用户近 2000台
固定式多普勒剖面仪 … 1
为了做到自动和实时，流量在线监测采用间接测 量断面平均流速的方法
固定式多普勒剖面仪则适用于固定断面的流量实时在线监 测；同样适用于常规测验困难、受工程影响的测流断面
手持式多普勒流速仪适用于枯期河道、湿地、突发事件时 流量快速测量等，显示出更大的灵活和简便
多普勒流速仪概述和分类 … 1
走航式多普勒剖面仪
安装在船上走航的 ADP 灵活、适合巡测的河猫
声学多普勒测量原理 … 1
ADCP的发明被认为是河流测量领域的一次革命 近年来国际上流行的一种新的流量测量仪器 ADCP是英文的缩写
Acoustic Doppler Current Profiler 通常译为《声学多普勒水流剖面仪》
快速、准确的测验手段，单次历时只需几分钟 随测量船运动过程中进行测量，无需率定 航行轨迹可以是斜线或曲线，自动补偿断面流量 灵活的方法，同样适应于不同河道中测流 自带船体和无线数据传输的走航式“河猫”“
M9”拓宽了应用的范围
x
走航式流量测量原理
实际测到的速度: Um = Ub + U(z) 船速 Ub 流速 U(z)
对拉 机动船走航
桥测
机动船拖曳
应用实例 3
添加河拢照片
河猫在重大工程中的应用
黑龙江尼尔基工程合拢
固定式多普勒剖面仪 在水文测验中的应用
固定式多普勒剖面仪 … 侧视式 淘金者-SL
最大特点在于能够自动测量和实时测量 而通常采用的测验方法，都无法做到自动和实时 淘金者系统自1998年初问世以来，立即受到 USGS
保持探头的 X 轴与测绳垂直
只有 X 方向的流速用于向角被测定，并在数据质量检查中显示
浅水方式多普勒点流速仪 … 6
中英文对照的操作键盘和说明书
汉化的软件，供数据的下载和分析
中文说明书
多点的测量方法
1，2，3，5，多点法
剖面 (j)
单元大小 (n) Z
Y
x
走航式流量测量技术
Qnormal Vwater
Vboat
当测量船从断面的一侧航行到另一侧，即可测得流量 测量船的航迹可以不是一条直线 RiverSurveyor ADP 同时可以测得船体的速度和方向
SL 的安装 … 1
安装位置的选择
安装在河岸边或渠壁的基座上 桥墩或其它建筑物侧壁上 安装的位置处于河道顺直、稳定的河段 安装位置的水层，有较好的代表性，避开有回流
的地方
SL 的安装 … 2
安装时的注意事项
安装高度要根据具体情况而定。基本原则是使SL 位于水深的0.6处
W1
W2
W3
W4
W5
W6
W7
W8
W9
W10 W11
Dep1 Dep2 Dep3 Dep4 Dep5 Dep6 Dep7 Dep8 Dep9 Dep10 Dep11
Area1
Area11
Area2
Area3 Area4 Area5 Area6 Area7 Area8 Area9 Area10
Station Location = Loci
离水面或渠底最小距离，不同频率的SL也不同， 根据 1:20～40 的比例原则
用 SonUtils 软件的波束诊断功能，检查声波路 径是否有障碍物
注意两个声学传感器位于同一水平面上。同时要 注意主机底面必须垂直，以保证波束为水平发射
YSI 水质测量仪器 YSI 多参数水质监测仪器 SonTek 声学多普勒流速流量测量系统 YSI 集成系统
公司概况
维赛仪器是美国 YSI 公司在中国分公司，总部在上海 北京设有中国地区维修中心 国内设有多个办事处：
北京、上海、广州、青岛、厦门等 技术服务主要由维赛公司承担，代理商配合 销售由代理商负责，分布在全国各地
