施耐德电机保护断路器
施耐德断路器资料
施耐德客服电话电动机启动负载类型施耐德的EASYPACT和MASTERPACT断路器的区别是什么？COMPACT首先两者均是低压断路器(1000V以下)先说Masterpact, 该系列是框架式断路器。
框架额定电流从800A----6300A不等。
Masterpact系列分M系列和MT系列。
M系列自1986年上市，2002年淘汰退市停产。
MT系列自2001年上市至今任然作为施耐德公司的主力框架断路器在产。
Easypact系列是塑壳式断路器，这里需要加入另一个系列Compact系列，Compact系列是施耐德公司的主力标准型塑壳式断路器。
Easypact系列是Compact系列的经济型产品。
举个例子，任何品牌的汽车都会有高配版、中配版、低配版。
那么Easypact系列就是低配版的。
Compact系列的壳架额定电流从100A----630A, 同样Easypact系列也是100A----630A的壳架额定电流。
施耐德NSX、NS塑壳断路器区别？NSX是NS停产后的代替产品。
原NS断路器壳架电流是从80~1600,80~630俗称小塑壳，绝大多数已停产，由NSX80~630代替；630b~1600为大塑壳，现在仍在生产。
NSX只有80~630的产品。
小塑壳NS由NSX代替后尺寸和安装尺寸完全相同，但断路器的门开孔的尺寸不一样。
总体来说，NSX可完全代替NS，且部分高级保护功能有所增强施耐德NS100 3P3t，4P3t 什么意思，NSX 的3P2D 3P3D 4P4D 4P3D、4P3D+N/2、OSN什么意思？Q “3P、4P”表示3极、4极断路器，“D”表示中性线的保护动作值。
Q 4D——中性线的保护动作值以Ir为基准；Q 3D+N/2——中性线的保护动作值以0.5Ir为基准；Q 3D——中性线无保护；Q 中性线过保护，保护值为各相保护电流值的1.6倍。
其中，NSX中的3P2D表示3极壳架（3P），其中2极具备保护（2D）；同理，3P3D表示3极壳架（3P），所有3极都具备保护（3D）；4P4D表示4极壳架（4P），所有4极都具备保护（相和中性线具备相同的保护阈值）同样，NS也是如此(要说明的是NSX是NS的升级版)“t”表示中性线的保护动作值。
施耐德微型断路器的型号含义
1---------识别号
C65------序列代号
N--------分断能力，N为6000A，H为10000A，L为15kA
C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护
20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P-------极数，有1、2、3、4极
VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
30mA-----剩余动作电流，有30、100、300mA
SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为报警辅助接点。
（其它不同品牌的微型断路器标注方法类似）
另施耐德微型断路器还包括新产品C120 、EA9、INT125系列产品
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
施耐德框架断路器介绍和维护
施耐德框架断路器介绍和维护
一、施耐德框架断路器的基本原理
二、施耐德框架断路器的结构
三、施耐德框架断路器的工作原理
当电流通过断路器时，先经过电流互感器，将电流信号转化为电压信号，然后通过操作机构中的电磁线圈产生电磁力，触头被吸引并闭合，此
时电路通路连通。
当需要断开电路时，通过控制操作机构中的电磁线圈，
使得触头脱离电磁力的作用，触头受弹簧力推开并打开断路器，切断电路。
四、施耐德框架断路器的维护
1.定期检查：定期对断路器的机构、接线端子、触头、弹簧等部件进
行检查，确保其正常工作。
2.清洁保养：定期清洁断路器内外部的灰尘和杂物，并保持其表面干
燥清洁，避免水分和湿度对其造成腐蚀。
3.弹簧维护：检查断路器的弹簧是否松弛或弹力减弱，必要时需要进
行调整或更换。
4.接触面处理：触头、固定触头、活动触头之间的接触面要保持干净
平整，如发现有氧化或油污，及时用无水酒精擦净。
5.润滑保养：对于需要润滑的部件，应采用适当的润滑剂定期进行润
滑保养，以减少摩擦和磨损。
总之，施耐德框架断路器是电力系统中必不可少的保护设备之一，它
能够对电路进行断开和合闸操作，有效保护电气设备和人身安全。
在维护
工作中，需要定期检查、清洁保养、弹簧维护、接触面处理和润滑保养等，以确保断路器的正常运行和可靠性。
通过合理的维护和保养，可以延长断
路器的使用寿命，提高电力系统的可靠性和安全性。
施耐德断路器选型
特点：高标准：符合IEC60947-2和IEC60947-4-1标准的要求。
功能齐全：具有隔离、短路保护、过载保护、缺相保护和直接控制功能；
具有欠压脱扣、分励脱扣、故障显示、测试等辅助功能；IP55外壳，
具有双重绝缘、防水、防尘等功能；门控旋钮，
具有断电开门、ON/OFF可以锁定等功能。
高分断能力：分断能力高达10-100kA。
长寿命：电寿命高达10×104次，是普通断路器寿命的5-10倍。
技术说明：温度补偿的环境温度：-20 - +60℃
额定工作电压：690V 整定电流范围：0.1-32A
脱扣等级：10A(符合IEC60947-4-1)
使用类别：A(符合IEC60947-2)和AC-3(符合IEC60947-4-1)
应用：用于电动机的隔离、短路保护、过载保护、缺相保护和直接控制
型
号
电流范围
GV2-ME01C
0.1-0.16
GV2-ME02C
0.16-0.25
GV2-ME03C
0.25-0.4。
施耐德断路器标注含义

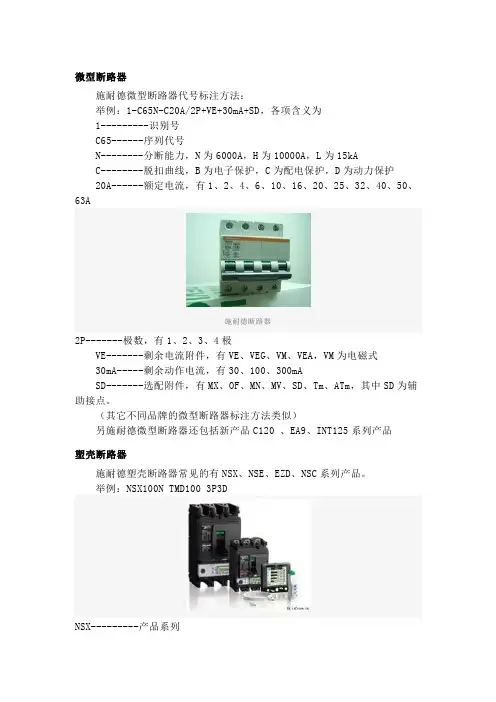

微型断路器施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A施耐德断路器2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
（其它不同品牌的微型断路器标注方法类似）另施耐德微型断路器还包括新产品C120 、EA9、INT125系列产品塑壳断路器施耐德塑壳断路器常见的有NSX、NSE、EZD、NSC系列产品。
举例：NSX100N TMD100 3P3DNSX---------产品系列100---------额定电流大小，有100、250、250、400、630AN------------分断能力，有F为36KA N为50KA H为70KA L为100KA TMD--------脱扣执行器，有TMD-热磁脱扣器 MIC2.2 MIC5.2A 5.2E 6.2A 6.2E电子脱扣器100---------实际电流100A下有16 25 32 40 50 63 80 100A160A下有80 100 125 160A250A下有125 160 200 250A400A下有400A630A下有630A3P3D------极数有3P2D 3P3D 4P3D 4P4D。
施耐德低压断路器操作方法
施耐德低压断路器操作方法

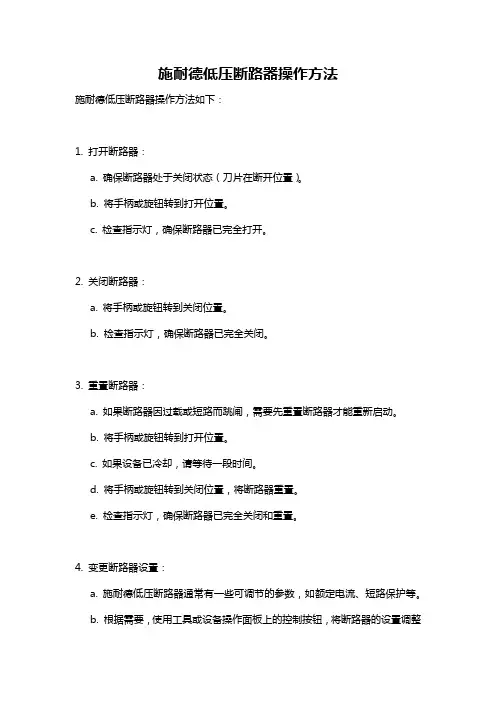

施耐德低压断路器操作方法如下：
1. 打开断路器：
a. 确保断路器处于关闭状态（刀片在断开位置）。
b. 将手柄或旋钮转到打开位置。
c. 检查指示灯，确保断路器已完全打开。
2. 关闭断路器：
a. 将手柄或旋钮转到关闭位置。
b. 检查指示灯，确保断路器已完全关闭。
3. 重置断路器：
a. 如果断路器因过载或短路而跳闸，需要先重置断路器才能重新启动。
b. 将手柄或旋钮转到打开位置。
c. 如果设备已冷却，请等待一段时间。
d. 将手柄或旋钮转到关闭位置，将断路器重置。
e. 检查指示灯，确保断路器已完全关闭和重置。
4. 变更断路器设置：
a. 施耐德低压断路器通常有一些可调节的参数，如额定电流、短路保护等。
b. 根据需要，使用工具或设备操作面板上的控制按钮，将断路器的设置调整
到所需的值。
c. 需要注意的是，调整断路器的设置可能需要专业人士进行。
请注意，在进行任何操作之前，应参考相关的施耐德低压断路器操作手册或咨询专业人士以确保安全性和正确性。
施耐德断路器型号说明大全
H႙3ट
Powerpact ໒ୟഗD႙ׂ႙
D
ॐ DǖD႙ॐ
L
ీݴ૰ ۨܮኵ(kA) Gǖ35 Jǖ65 Lǖ100
F
Fӱമথ
3
टຕ 3ǖ3ट 4ǖ4ट
6
ۉუ 6ǖ600Vac
400
ୁۉۨܮ Dǖ400A 600A
E20
ۉጱྃ੩ഗ
D႙3ट
ጀ: JG႙ᆶ225Aڪୁۉप D႙4टׂৈ༵ࠃࢫথݛ๕
7
Compact NSX分断等级与应用
Icu (kA) 415 V
Ics = 100 % Icu
L S H N F
150 100 70 50 36
特殊应用： 船舶、冶金、重工业 高性能应用： 工业生产线、关键电力设备 标准应用： 民用住宅、零售商店、 医院、学校、公共建筑、 工业厂房
NSX100
NSX160
!"# ! !
6
EasyPact NSD 3 !"#$%&' EasyPact NSD 160/250 A 1. !+ 2. !"# UVR/MN 3. !"# SHT/MX 4. ! 5. !"# 6. !"# 7. !"# 8. ! 9. !
!"#$% !" NSD !"#$%&'() !"#$%&'():
380/415V 150 kA
11
与Compact NS可实现完全互换
安装尺寸完全一致 安装方式相同 接线方式相同
12
Compact NSX标注变化
NSX
施耐德框架断路器介绍和维护
施耐德框架断路器介绍和维护
1.高断电能力：施耐德框架断路器具有很高的断电能力，能够快速切
断故障电流，有效保护电气设备。
2.可靠性强：框架断路器采用了优质的材料和先进的制造工艺，具有
良好的可靠性和稳定性，可以长时间稳定运行。
3.操作简便：施耐德框架断路器采用了人性化的设计，操作简便，易
于维护。
4.多功能保护：框架断路器内置了过电流、过载和短路等多种保护功能，能够全面保护被保护设备的安全运行。
在维护施耐德框架断路器时，需要注意以下几个方面：
1.定期检查和保养：定期检查和保养框架断路器，包括检查连接线路
的紧固情况、清洁断路器的接触部位以及检查断路器的各种保护装置是否
正常。
2.注意环境因素：框架断路器通常安装在电力设备室内，应注意环境
因素对断路器的影响，避免产生过高的温度或湿度。
3.及时处理故障：如发现断路器故障或异常，应及时处理，排除故障，以免造成更大的损坏。
4.注意安全操作：在对断路器进行维护和检修时，应注意安全操作规程，切勿触碰带电部分，以免发生触电事故。
5.保持记录：维护过程中应保持详细的记录，包括检查日期、维护内容、故障情况等，以便日后参考和追溯。
总之，施耐德框架断路器是一种高性能、可靠的电气保护设备，维护工作应定期进行，注意保持设备的良好状态，确保其稳定运行，以提供可靠的电力保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
> 海拔：≦1000m > 符合 IEC,GB 标准
优势 ： 合·盘簧之势 破·单轴直入 采用单轴单盘簧操动机构 全固封极柱 先进的 VG 真空灭弧室 应用范围： 发电, 石油石化 矿山 & 冶金 公共运输
பைடு நூலகம்
引领中压真空技术 > 参数可至 12kV,4000A/50kA > 参数可至 24kV,4000A/40kA > 参数可至 40.5kV,3150A/31.5kA > 额定绝缘水平：12/42/75kV 24/65/125kV > 额定短时耐受电流（4s）：25-31.5-40KA > 额定峰值耐受电流：63－80－110－137KA > 运行温度：－5～40℃ > 湿度：24 小时 95％ 1 个月 90％
