钻孔灌注扩底桩施工技术

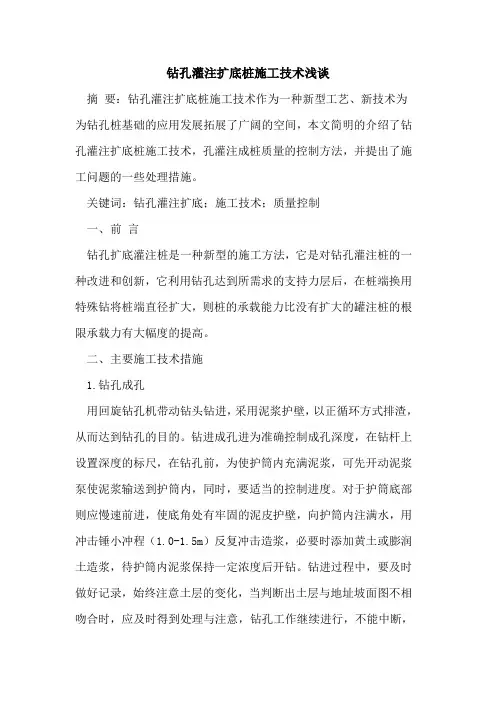

钻孔灌注扩底桩施工技术浅谈摘要：钻孔灌注扩底桩施工技术作为一种新型工艺、新技术为为钻孔桩基础的应用发展拓展了广阔的空间，本文简明的介绍了钻孔灌注扩底桩施工技术，孔灌注成桩质量的控制方法，并提出了施工问题的一些处理措施。
关键词：钻孔灌注扩底；施工技术；质量控制一、前言钻孔扩底灌注桩是一种新型的施工方法，它是对钻孔灌注桩的一种改进和创新，它利用钻孔达到所需求的支持力层后，在桩端换用特殊钻将桩端直径扩大，则桩的承载能力比没有扩大的罐注桩的根限承载力有大幅度的提高。
二、主要施工技术措施1.钻孔成孔用回旋钻孔机带动钻头钻进，采用泥浆护壁，以正循环方式排渣，从而达到钻孔的目的。
钻进成孔进为准确控制成孔深度，在钻杆上设置深度的标尺，在钻孔前，为使护筒内充满泥浆，可先开动泥浆泵使泥浆输送到护筒内，同时，要适当的控制进度。
对于护筒底部则应慢速前进，使底角处有牢固的泥皮护壁，向护筒内注满水，用冲击锤小冲程（1.0-1.5m）反复冲击造浆，必要时添加黄土或膨润土造浆，待护筒内泥浆保持一定浓度后开钻。
钻进过程中，要及时做好记录，始终注意土层的变化，当判断出土层与地址坡面图不相吻合时，应及时得到处理与注意，钻孔工作继续进行，不能中断，应严格的按照规范进行施工。
2.扩孔当钻机终孔后，换用扩底钻头进行钻孔，扩底前将钻头用钻机提起，然后缓缓放下。
当扩底钻头下入孔底后，在主钻杆上做好行程标记以便控制扩孔终点。
扩底前将扩底钻头提高离孔底，使其处于悬吊状态，启动钻机和水泵，待孔底沉渣随泥浆排出孔外后开始扩孔施工，扩底钻进开始时，应慢转，并上下提升钻杆，当钻进至钻机主钻杆所标的行程时，在原位继续转动，转动顺畅，切削无阻力，证明已扩底至设计要求。
随即清孔，直至完毕，渐渐地提动钻具，在重力作用下，收拢钻头，提出孔外，完成全部扩孔过程。
3.扩底检测扩孔桩的扩底直径检测是确保扩大头达到设计要求的重要技术环节，由于无法直接用肉眼观察，所以必须依靠先进的仪器设备来进行检测。
钻孔扩底灌注桩工法
钻孔扩底灌注桩工法HJ2-005-91钻孔扩底灌注桩施工技术，从 1988 年开始，在我公司推广应用。
工程实践表明，它与长螺旋钻孔桩相比，施工质量可靠，效率高、省钢材、成本低等优点。
一、特点：钻孔扩底灌注桩的特点是在原有长螺旋钻孔机使用的基础上，配以 QKJ— 1200 型汽车式扩孔机配套而成，由于孔底直径可达 1000—1200mm 桩端支承面积的增加，单桩承载力比长螺旋钻孔灌注桩有明显提高。
二、适用范围：本工法适用于八层以下的中低层建筑，对地基土具有广泛的适用性，地下水位以上的粘土、亚粘土、粉砂、细砂等土质均可推广应用地下水位以下的上述各类土及碎石土、淤泥和淤泥质土由于成孔困难而受到限制。
三、工艺原理：钻孔扩底灌注桩属端承摩擦灌注桩范围之内，其工艺系在用钻机开孔后，扩孔机撑开钻头的扩孔刀刃，使之旋转切土扩大桩孔再浇灌砼而成。
钻孔扩底灌注桩施工工艺图四、工作准备：制定桩基础施工技术措施，清理地上、地下障碍物，做好施工现场施工准备。
1、施工现场应做到“三通一平”，即水通、电通、道路通。
场地应进行碾压或夯实平整，场地最大坡度应小于 50。
雨季施工应垫炉渣碾压，以保证钻孔机行车安全，钻孔垂直。
2、设置场地永久、半永久性测量控制桩、测量场地标高，定位放线。
桩位用红布或其它颜色布条加以标记。
3、施工前应试成孔，数量不得少于两个，以便核对地质资料、检验所选设备、施工工艺及技术要求是否适宜。
五、施工工艺：主要包括定位放线、钻孔、扩底、成孔、放置钢筋笼与浇灌砼等几个主要阶段。
1、成孔工艺流程：（1）钻孔机调试就位→用线锤和水平仪调直导杆，保证钻杆垂直接触地面钻进出土→每进尺深度1-2 米时，停钻检查成孔垂直度→钻进至设计标高→提钻→测量孔深（控制在8.5 米以内），检查成孔质量→QKJ-1200 扩孔机就位→扩孔→终孔验收→盖好孔盖（转动钻机转下一桩位施工）（2）钻深测定：钻进时用钻孔机上的测深标尺或在钻孔机头下安些测绳，掌握钻孔深度达到设计深度后，提出钻杆，用测绳或手提灯测量孔深及虚土厚度（虚土厚度=钻深与孔深之差值）。
3米直径钻孔桩扩底施工技术共5页

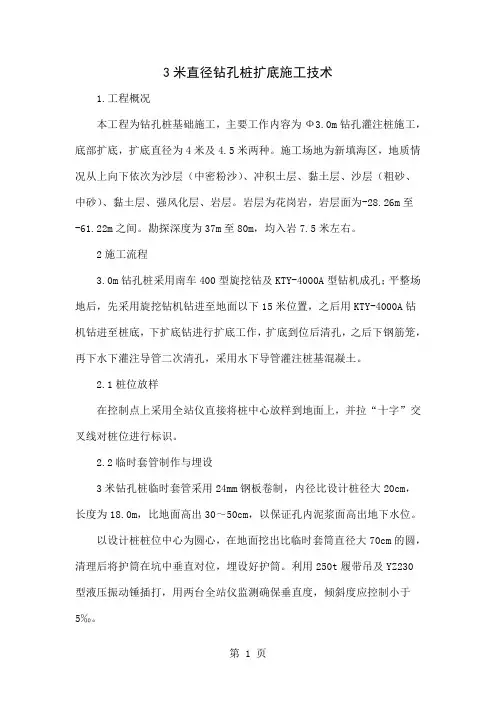

3米直径钻孔桩扩底施工技术1.工程概况本工程为钻孔桩基础施工，主要工作内容为Ф3.0m钻孔灌注桩施工，底部扩底，扩底直径为4米及4.5米两种。
施工场地为新填海区，地质情况从上向下依次为沙层（中密粉沙）、冲积土层、黏土层、沙层（粗砂、中砂）、黏土层、强风化层、岩层。
岩层为花岗岩，岩层面为-28.26m至-61.22m之间。
勘探深度为37m至80m，均入岩7.5米左右。
2施工流程3.0m钻孔桩采用南车400型旋挖钻及KTY-4000A型钻机成孔；平整场地后，先采用旋挖钻机钻进至地面以下15米位置，之后用KTY-4000A钻机钻进至桩底，下扩底钻进行扩底工作，扩底到位后清孔，之后下钢筋笼，再下水下灌注导管二次清孔，采用水下导管灌注桩基混凝土。
2.1桩位放样在控制点上采用全站仪直接将桩中心放样到地面上，并拉“十字”交叉线对桩位进行标识。
2.2临时套管制作与埋设3米钻孔桩临时套管采用24mm钢板卷制，内径比设计桩径大20cm，长度为18.0m，比地面高出30～50cm，以保证孔内泥浆面高出地下水位。
以设计桩桩位中心为圆心，在地面挖出比临时套筒直径大70cm的圆，清理后将护筒在坑中垂直对位，埋设好护筒。
利用250t履带吊及YZ230型液压振动锤插打，用两台全站仪监测确保垂直度，倾斜度应控制小于5‰。
2.3泥浆泥浆指标应达到：清孔时为1.08～1.12，粘度18～22s，含砂率小于0.5%，胶体率不低于98%，PH值8～10。
钻孔过程中须定时对泥浆的各项指针进行检查并做记录。
2.4钻桩机械钻孔桩施工主要选用南车400旋挖钻机和KTY-4000A型回旋钻机配六翼型扩底钻头。
2.5等直径钻孔采用旋挖钻机从临时套管顶钻孔15米深度，之后用回旋钻机钻孔至设计桩底标高：（1）钻机就位钻机位置场地平整、表层铺填碎石压实，混凝土预制板垫平地面，保证桩机不下陷且能正常作业。
钻机就位前由测量人员确认护筒偏位及倾斜度合格后开始安放桩机。
钻孔 扩底 灌注桩施工应符合哪些规定
方法/步骤
钻杆应该保持垂直稳固，位置非常的 准确，防止因为钻杆晃动而引起扩大 困境
方法/步骤
钻杆钻井的速度应该根据电流值的变 化及时的进行调整
方法/步骤
谢谢观看
钻孔钻进过程当中应该是，一个空口 基础遇到地下水踏空缩空等异常情况 ቤተ መጻሕፍቲ ባይዱ时候，应该及时的进行处理
方法/步骤
钻孔钻好之后，也就是达到设计深度 之后，关口应该做好保护
方法/步骤
应该根据电流值和油压值调节扩孔刀 片消毒量，防止出现负荷载的现象
注意事项
阁下若有所得，随手投上一票！汝之热心，吾之分享动力！
参考资料：扩底桩
underreamed pile 按其成桩方式可分为钻孔扩底桩、爆破桩、震冲扩底桩。 扩底桩是底部直径大于上部桩身直径的灌注桩。其单桩承载力比桩身直径相同的直桩的承载力有 较大提高。
参考资料：中华人民共和国行业标准：大直径扩底灌注桩技术规程
《中华人民共和国行业标准大直径扩底灌注桩技术规程》是2011年4月中国建筑工业出版社出版 的图书。本规程的主要技术内容有：总则、术语和符号、基本规定、设计基本资料与勘察要求、 基本构造、设计计算、施工、质量检验等。
参考资料：钻孔灌注桩施工标准
《钻孔灌注桩施工标准》是2021年同济大学出版社出版的图书，作者是上海建工集团股份有限公 司、华东建筑集团股份有限公司。
参考资料：钻孔扩底灌注桩
钻孔扩底灌注桩是一种比较新的施工方法，它是对钻孔灌注桩的一种改进和创新。它利用钻孔达 到所要求的持力层后在桩端换用特殊钻头将桩端直径扩大，则桩的极限承载力比没有扩大头的灌 注桩的极限承载力有较大幅度的增长（若工程设计要求桩身直径扩大2倍，理论上桩的极限承载 力将是没有扩大头的桩的极限承载力的4倍） 。对于许多高层建筑，钻孔扩底灌注桩在强风化岩 中就可以终孔，可以弥补其它桩型的不足，经济效益显著。
钻孔扩底灌注桩施工工法
钻孔扩底灌注桩施工工法一、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、扩底尺寸等设计要求。
制定施工方案，明确施工工艺流程、质量控制要点和安全措施。
进行技术交底，确保施工人员掌握施工技术要求。
2、材料准备准备好钢筋、水泥、砂、石子等原材料，并进行检验，确保质量符合要求。
钢筋应具有出厂质量证明书和试验报告，水泥应具有出厂合格证和复试报告。
3、机械设备准备根据施工要求，配备钻孔桩机、泥浆泵、电焊机、起重机等机械设备，并进行调试和维护，确保设备性能良好。
4、场地准备平整施工场地，清除障碍物，修筑临时道路和排水设施。
设置测量控制点，进行桩位测量放线，并经复核无误。
二、施工工艺流程1、钻孔（1）安装钻孔桩机，使其保持平稳，钻杆垂直。
（2）采用正循环或反循环钻进方法进行钻孔，根据地质情况选择合适的钻进速度和泥浆比重。
（3）在钻进过程中，及时清理孔内渣土，保持孔内清洁。
（4）当钻孔达到设计深度后，进行清孔，清除孔底沉渣。
2、扩底（1）将扩底钻头下入孔内，通过机械装置或液压装置使钻头张开，进行扩底作业。
（2）扩底时应控制扩底速度和扩底尺寸，确保扩底质量符合设计要求。
（3）扩底完成后，再次进行清孔，清除孔内渣土和泥浆。
3、钢筋笼制作与安装（1）根据设计要求，制作钢筋笼。
钢筋笼主筋应采用焊接连接，箍筋与主筋应绑扎牢固。
（2）将制作好的钢筋笼运至施工现场，用起重机吊起，缓慢下入孔内。
（3）钢筋笼安装到位后，应采取固定措施，防止钢筋笼上浮或下沉。
4、灌注混凝土（1）采用导管法灌注混凝土，导管内径应不小于 250mm，连接应牢固。
（2）在灌注混凝土前，应再次测量孔底沉渣厚度，如超过规定要求，应进行二次清孔。
（3）混凝土灌注应连续进行，控制灌注速度和灌注量，防止导管拔出混凝土面。
（4）当混凝土灌注至桩顶时，应适当超灌，以保证桩顶混凝土质量。
三、质量控制要点1、桩位偏差桩位偏差应符合设计要求和施工规范规定，桩位测量放线应准确无误，在施工过程中应经常进行复核。
旋挖钻孔扩底灌注桩施工方法
旋挖钻孔扩底灌注桩施工方法嘿，咱今儿个就来讲讲旋挖钻孔扩底灌注桩施工方法。
这玩意儿啊，就像是给大地打了个特别的“补丁”，可重要着呢！你想想，要在地下弄出那么个结实的桩子，可不是件容易事儿。
旋挖钻孔，就像是个厉害的挖掘小能手，一点一点地把地下掏空。
它那钻头转啊转的，就把土给弄出来啦。
扩底这一步呢，就好比是给这个“补丁”加了个更厚实的底边。
让灌注桩能更稳稳地扎根在地下，能承受更大的力量。
那施工的时候可得注意啦！首先得选好地方，不能瞎找个地儿就开始干。
就跟咱盖房子得找个好地基一样，这地方得合适。
然后呢，机器设备得准备好呀，那旋挖机可得是状态满满的，不然关键时刻掉链子可不行。
施工人员也得是专业的，他们就像是这场地下工程的指挥家，每个动作都得恰到好处。
要是不专业，那可就容易出岔子咯。
钻孔的时候要慢慢来，不能急，就跟绣花似的，得细致。
要是一下子猛钻，说不定就出啥问题了。
扩底的时候更得小心，得把握好那个度，扩得不够不行，扩得太多也不行，这可真是个技术活。
灌注桩的材料也得选好呀，这就像是给“补丁”选布料，得结实耐用。
施工过程中还得随时留意有没有啥异常情况，万一有个啥不对劲，得赶紧处理，不然等出了大问题就麻烦啦。
你说这旋挖钻孔扩底灌注桩施工是不是挺复杂的呀？但就是因为有了这么复杂的过程，那些高楼大厦、大桥大路才能稳稳地立在那里呀。
咱平常走在路上，看到那些宏伟的建筑，可别光想着好看，得想想这背后有多少人付出了努力，用了这样的施工方法才让它们成为可能。
所以啊，可别小瞧了这旋挖钻孔扩底灌注桩施工方法，它可是建筑界的一大功臣呢！它让我们的生活变得更加美好，更加稳固。
咱得给它点个大大的赞！你说是不是呢？。
