VLAN与IP地址规划
网络IP地址及VLAN规划
网络IP地址及VLAN规划大型项目网络IP地址及VLAN规划第一部分、项目背景大部分企业网络均包含以下几个部分，用户接入模块（AGG），数据中心模块（DC），企业外联模块（EXT），呼叫中心模块（CC），以及园区核心（EC），当然，依据网络的不同需要，可能还会包括其它模块或者减掉相关的模块，下面是针对各个模块的具体说明一、企业核心该部分是企业中最为关键的部分，有线网络流量，无线网络流量，以及语音，业务流量等均通过企业核心交换机进行交换，下图是一个由四个核心组成的企业核心网络以及各个模块与企业核心的互联关系。
二、数据中心（DC）数据中心是企业的灵魂，企业通过数据中心对外提供业务，并为企业自身的运转提供支撑，企业的门户网站，数据库，资料库等均放置在数据中心，数据中心也是企业相当关键的部分，下图是一个数据中心的示意图。
（注，实际企业中的数据中心还包含了一些其它设备，如防火墙，负载平衡设备等）三、呼叫中心（CC）呼叫中心是企业中支撑VOIP与视频会议等的核心组件，完整的呼叫中心包括，呼叫管理器，语音网关等，其IP地址的规划也包括了IPPHONE所使用的IP 地址段。
四、用户接入区（AGG）网络结构用户接入区用于提供用户接入，是通常企业中IP占用最多的部分五、外联区域网络结构外联区是企业同企业分支机构或者业务合作伙伴进行互联的模块，此模块的设计与规划参考网络互联设计第二部分、IP/VLAN规划的考虑一、选取合适的IP地址段根据网络规模选取恰当的私网IP段二、采用第二层交换或者第三层路由众所周知，第二层交换具备交换速度快，能够得到极高的转发效率，但会带来网络广播风暴，二层环路等一系列隐患，第三层路由采用IP地址作为标识，交换时速度慢，但没有广播风暴，环路等隐患并且第三层路由的扩展性也远远高与二层交换。
因此如何权衡第二层交换与第三层路由是一个问题在本文的规划中，IP/VLAN的考虑如下表模块采用方法接入模块（用户接入与数据中心）二层交换汇聚－核心三层路由核心三、四层交换接入模块采用二层交换的好处在于，可以通过某些技术，使得服务器与接入用户获得访问INTERNET或者提供业务的连续性。
第5章 IP地址及划分子网与VLAN
计算机网络技术基础与应用
5.1 IP地址相关知识
5.1.2 IP地址结构及表示——IP地址的结构
1. IP地址的结构
IP地址结构包含了两方面：网络ID和主机ID，即IP地址=网络ID＋主机 地址
网络ID（又称网络号），用于标识某个网段。在相同的一个网段中， 所有IP地址的网络ID都相同。 主机ID（又称主机号），用于标识网段内的某个节点。在相同的一个 网段中，所有IP地址的网络ID都相同，但所有IP地址的主机ID必须不相 同。
5.1.4 特殊IP地址
5.1.5 子网模式下的IP地址结构 5.1.6 什么是子网掩码 5.1.7.用子网掩码求出网络ID 5.1.8IP地址类别与子网掩码关系 5.1.9 子网划分方法
计算机网络技术基础与应用
5.1 IP地址相关知识
5.1.1 IP地址及作用
为了使接入Internet的众多计算机主机在通信时能够相互识别，接入 Internet中的每一台主机都被分配有一个唯一的标识——32位二进制地址， 该地址称为IP地址（Internet Protocol）。 IP地址是通过IP协议来实现的。IPv4（v4是版本号）协议保证了一个IP 地址在Internet中对应唯一的一台主机；每台主机都必须有IP地址，每个IP 地址都具有唯一性与通用地址格式。 所有IP地址都由国际组织NIC（Network Information Center）负责统一 分配的，目前全世界共有三个这样的网络信息中心：InterNIC（负责美国及 其他地区）；ENIC（负责欧洲地区）；APNIC（负责亚太地区）。我国申请IP 地址要通过APNIC。APNIC的总部设在日本东京大学。
计算机网络技术基础与应用
5.1 IP地址相关知识
5.1.3 IP地址的分类
企业内部网中的IP地址规划方案
企业内部网中的IP地址规划方案随着企业规模的扩大，企业内部网络的规模也会相应增加。
为了更好地管理和维护企业内部网络，IP地址规划变得尤为重要。
下面是一个1200字以上的企业内部网IP地址规划方案。
1.地址规划原则-合理利用IP地址资源：将不同规模的网络按需分配IP地址，避免浪费和冗余；-安全性：通过地址规划来实现网络安全，禁止外部网络直接访问内部网络；-网络层次化：将企业内部网络分为不同的子网，实现网络层次化管理和维护；-扩展性：考虑企业业务发展和网络规模扩大，预留一定数量的IP地址；-管理简洁性：将相似功能的设备或系统划分到同一网段，方便管理和故障排查。
2.内部网划分与VLAN规划为了实现网络层次化管理，可以将企业内部网络划分为不同的子网，每个子网分配一个IP地址段，并使用VLAN技术将不同的子网隔离开来。
以下是一个内部网划分与VLAN规划示例：-子网1：办公区域-VLANID:10-IP地址范围：192.168.10.0/24-子网2：服务器区域-VLANID:20-IP地址范围：192.168.20.0/24-子网3：研发区域-VLANID:30-IP地址范围：192.168.30.0/24-子网4：客户区域-VLANID:40-IP地址范围：192.168.40.0/243.办公区域IP地址规划办公区域主要是办公室和员工的工作区域，需要为每个设备分配一个IP地址。
根据公司员工数量和设备数量，可以预留一定数量的IP地址。
以下是一个办公区域IP地址规划示例：-管理网关：192.168.10.1-办公电脑：192.168.10.2-192.168.10.100-打印机：192.168.10.121-192.168.10.130注意：根据实际情况，可以根据员工职位和设备功能进行更细致的划分。
4.服务器区域IP地址规划服务器区域主要是部署企业的服务器设备，包括应用服务器、数据库服务器等。
以下是一个服务器区域IP地址规划示例：-管理网关：192.168.20.1-应用服务器：192.168.20.2-192.168.20.100-数据库服务器：192.168.20.101-192.168.20.120-存储设备：192.168.20.121-192.168.20.130注意：根据实际服务器数量和规模，可以调整IP地址范围。
TD—LTE网络IP地址与VLAN ID规划方法的研究

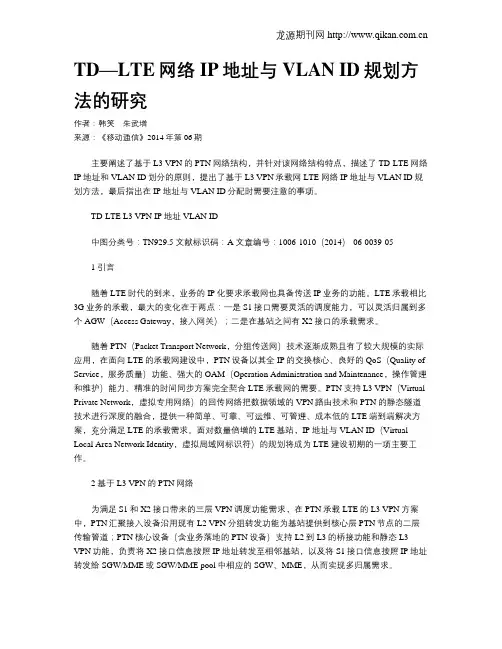

TD—LTE网络IP地址与VLAN ID规划方法的研究作者：韩笑朱武增来源：《移动通信》2014年第06期主要阐述了基于L3 VPN的PTN网络结构，并针对该网络结构特点，描述了TD-LTE网络IP地址和VLAN ID划分的原则，提出了基于L3 VPN承载网LTE网络IP地址与VLAN ID规划方法，最后指出在IP地址与VLAN ID分配时需要注意的事项。
TD-LTE L3 VPN IP地址 VLAN ID中图分类号：TN929.5 文献标识码：A 文章编号：1006-1010（2014）-06-0039-051 引言随着LTE时代的到来，业务的IP化要求承载网也具备传送IP业务的功能。
LTE承载相比3G业务的承载，最大的变化在于两点：一是S1接口需要灵活的调度能力，可以灵活归属到多个AGW（Access Gateway，接入网关）；二是在基站之间有X2接口的承载需求。
随着PTN（Packet Transport Network，分组传送网）技术逐渐成熟且有了较大规模的实际应用，在面向LTE的承载网建设中，PTN设备以其全IP的交换核心、良好的QoS（Quality of Service，服务质量）功能、强大的OAM（Operation Administration and Maintenance，操作管理和维护）能力、精准的时间同步方案完全契合LTE承载网的需要。
PTN支持L3 VPN（Virtual Private Network，虚拟专用网络）的回传网络把数据领域的VPN路由技术和PTN的静态隧道技术进行深度的融合，提供一种简单、可靠、可运维、可管理、成本低的LTE端到端解决方案，充分满足LTE的承载需求。
面对数量倍增的LTE基站，IP地址与VLAN ID（Virtual Local Area Network Identity，虚拟局域网标识符）的规划将成为LTE建设初期的一项主要工作。
2 基于L3 VPN的PTN网络为满足S1和X2接口带来的三层VPN调度功能需求，在PTN承载LTE的L3 VPN方案中，PTN汇聚接入设备沿用现有L2 VPN分组转发功能为基站提供到核心层PTN节点的二层传输管道；PTN核心设备（含业务落地的PTN设备）支持L2到L3的桥接功能和静态L3 VPN功能，负责将X2接口信息按照IP地址转发至相邻基站，以及将S1接口信息按照IP地址转发给SGW/MME或SGW/MME pool中相应的SGW、MME，从而实现多归属需求。
交换机vlan划分应遵循 的原则
交换机vlan划分应遵循的原则划分交换机VLAN（Virtual Local Area Network）是网络设计中的关键部分，它可以提高网络性能、安全性和管理效率。
在进行VLAN 划分时，应该遵循一些基本原则，以确保网络的高效运行和管理。
以下是划分交换机VLAN 应遵循的一些原则，详细解释如下：功能分离原则：划分VLAN 的首要原则是将具有相似功能和通信需求的设备划分到同一VLAN 中。
例如，将所有服务器放在一个VLAN 中，将所有打印机放在另一个VLAN 中。
这样可以降低广播和多播的影响，提高网络的性能。
广播控制原则：VLAN 可以减少广播域的大小，因为广播仅在同一VLAN 内传播。
划分VLAN 的时候要考虑广播流量，将相似广播需求的设备放在同一个VLAN 中，以降低不必要的广播。
安全性原则：划分VLAN 可以帮助提高网络的安全性。
将不同安全级别的设备划分到不同的VLAN 中，通过VLAN 间的访问控制列表（ACL）来限制流量。
这样，即使有安全漏洞，攻击者也更难越过VLAN 边界。
管理简化原则：划分VLAN 可以简化网络管理，因为可以将相似功能的设备集中在一个VLAN 中，便于管理。
此外，可以更容易地应用网络策略和进行故障排除。
性能优化原则：VLAN 的划分应考虑网络性能。
例如，将具有高数据流量需求的设备放在一个VLAN 中，以避免拥塞。
此外，还可以使用虚拟局域网的负载均衡功能来优化网络性能。
部门划分原则：在企业网络中，可以根据部门或团队的需求来划分VLAN。
这有助于提高网络的组织结构，使得网络更符合实际工作流程。
IP地址规划原则：划分VLAN 应与IP 地址规划相一致。
每个VLAN 应该对应一个唯一的IP 地址子网，以确保网络中的设备能够正确通信。
未来扩展原则：考虑到未来的扩展需求，划分VLAN 时应保留一定的余地。
这有助于在网络需求变化时，更轻松地添加新的设备或服务。
总体而言，划分交换机VLAN 应该是一个谨慎和计划周密的过程。
校园网IP地址分配
校园网IP地址分配摘要：I P地址规划是校园网建设的一个重要部分，良好的IP地址规划能够有效地控制网络冲突、病毒的扩散速度，减少不必要的管理和维护工作，提高工作效率。
IP地址规划往往涉及部门需求、用户数量、VLAN划分、地址分配、VLAN路由、地址转换等多个方面，提出了把校园网IP地址规划方案分为公网IP地址划分和私有IP地址划分两部进行规划设计的方案。
引言1 IP地址的概述2 VLAN简介3 校园网的IP地址分配与VLAN的规划4 IP地址分配的实例5 VLAN的配置实例6 结论：经过在毕业实习中的学习和实践，使我对理论知识有了更系统更全面的掌握，对计算机网络知识有了更进一步的认识，特别是在实际网络设备的操作方面有很大的提高。
对于网络建设中IP地址的分配和VLAN规划有着进一步的认识，让我了解到理论联系实际的重要性。
通过对校园网的IP地址的分配和VLAN规划，使我深刻的认识到。
在计算机网络建设中，一定要依据地址分配和VLAN划分原理来进行网络规划，还需要认真研究实际情况，考虑网络设备性能、网络规模、网络运行、管理、安全等诸方面因素，形成一套合理、适当的地址分配和VLAN 规划方案，这将会大大提高网络的整体性能，给网络管理带来许多方便。
参考文献校园网IP地址规划方案1）校园网IP地址分配总则IP地址规划根据所分配的公网IP地址和内部私网IP地址分配，地址可分为三大块，一块是Cernet分配多个C类公网IP地址，作为和国际互联网互连的地址，域名就解析在这片地址上，主要供网络中心和图书馆电脑部、部分实验室专用；校园网的普通用户,使用内部地址192.168.xxx.xxx，，不能和国际互联网直接发生联系，不能避开代理和计费系统；学校同时还可以申请一块ChinaNet的公网IP地址，作为接入电信公网和部分关键的服务器出口备份,关键服务器拥有两个公网IP，分别跨接在Cernet和ChinaNet上。
2）校园网内部私网IP地址的分配内部地址的分配原则是按建筑物进行的，视用户的数量，1/4、1/2、整个C的划分。
网络配置实施方案
网络配置实施方案一、概述网络配置是指对网络设备进行合理、有效的设置和调整，以满足特定的网络需求。
网络配置的实施方案是指在网络规划的基础上，对网络设备进行具体的配置和调整，以达到网络稳定、高效运行的目的。
本文将针对网络配置实施方案进行详细的介绍和分析。
二、网络设备配置1. 网络设备清单首先，需要对网络中的所有设备进行清单，包括路由器、交换机、防火墙、服务器等。
清单中需要包括设备型号、数量、位置等信息，以便进行后续的配置工作。
2. IP地址规划IP地址是网络通信的重要基础，需要合理规划和分配。
根据实际需求，对各个子网进行IP地址的规划，确保每个设备都能够顺利地进行通信。
3. VLAN配置对于大型网络来说，VLAN的配置显得尤为重要。
通过合理的VLAN划分，可以实现网络流量的隔离和管理，提高网络的安全性和效率。
4. 路由配置路由器是网络中的核心设备，需要进行合理的路由配置，包括静态路由、动态路由等，以实现网络数据的快速传输和转发。
5. 防火墙配置网络安全是当前互联网环境中的重要问题，防火墙的配置尤为重要。
需要对防火墙进行详细的访问控制列表（ACL）配置，以保护网络免受各种网络攻击和威胁。
6. 无线网络配置对于无线网络来说，需要进行SSID、加密方式、频道等方面的详细配置，以保障无线网络的稳定和安全。
7. 服务配置最后，需要对网络中的各种服务进行详细的配置，包括DHCP服务、DNS服务、VPN服务等，以满足用户的各种需求。
三、网络监控与管理1. 网络监控系统网络配置完成后，需要建立完善的网络监控系统，监控网络设备的运行状态和性能指标，及时发现和解决网络故障。
2. 远程管理对于分布式网络来说，远程管理是非常重要的。
需要建立远程管理系统，对网络设备进行远程配置和管理，提高网络的运维效率。
四、网络配置实施流程1. 规划阶段在网络配置实施之前，需要进行详细的网络规划，包括网络拓扑设计、设备选型等工作。
2. 部署阶段在规划完成后，需要进行网络设备的部署和安装工作，确保设备能够正常运行。
ip地址规划
ip地址规划实例给定一个ip地址范围：192.168.10.0/24环境：N个局域网(Vlan)，网络设备我是这样划分的：首先把给定IP地址掩码改为/27，把给定IP分为几个IP范围；然后局域网IP地址从前面取，也就是说第一个局域网ip地址为192.168.10.32/27；然后把最后一段，也就是192.168.10.124/27给做设备互连地址用，再在192.168.10.124/27的基础上化为/30的掩码；中间的地址做保留。
驻地网用户IP地址规划一、引言随着国家对驻地网的开放政策,驻地网的建设技术和管理模式,是每个网络运营商都实际面临的问题。
宽带驻地网前期建设只是发展用户必然而初步的基础,宽带运营商在逐步转入网络建设、运营阶段的过程中,IP地址规划、分配、使用是一项重要工作,尤其是对那些大运营商,由于建设地域范围广泛,市场发展进度各不相同,前期规划、管理工作就显得更加重要。
大家知道,合法IP地址资源比较紧缺。
IP地址规划直接影响网络运营、网络地址管理工作。
宽带运营商要作好网络地址规划,充分利用合法IP地址和私有IP 地址。
本文目的就是探讨宽带运营商合理使用IP地址的总体规划和使用管理方案。
二、宽带网络概况宽带驻地网的接入依托于宽带城域网和全国宽带骨干网的发展。
对于驻地网运营商来说,可以与具备这些资源的宽带网络运营商合作,也可以选择租用恰当的城市内和城际间的线路资源,把驻地网互联,再统一接入Internet。
采用哪种模式,要考虑具体资源情况、市场规模、网络建设投入等因素。
但不管采用何种模式,对于驻地网运营商来说,保持网络的独立性,灵活性、可管理性都是要考虑的问题。
宽带运营商相对于传统运营商(服务于拨号用户)具有不同特点：一是宽带用户可能长时间在线,需要长时间占用IP地址,而大部分窄带拨号用户通过随机动态分配得到IP地址,短时间使用；二是宽带驻地网,带有鲜明的网络层次,可以在不同的网络层次下,开展各具特色的运营服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、IP地址与VLAN规划
随着校园网规模的不断扩大，用户不断增加，网络应用也不断增长，网络变得越来越拥挤。
冲突不断产生，管理难度日益加大。
为了有效地提高网络管理的灵活性，提高网络效率和网络安全性，一个合理的VLAN规划给网络的管理更加有效。
校园网目前的电脑数目已经上千台了。
如果把这个庞大的网络作为一个VLAN，那么校园网的网络性能和安全性就会大大的降低，而且会产生网络风暴使网络瘫痪。
因此，对这个庞大的校园网进行规划，把它划分为若干个VLAN，这样可以提高校园网的网络性能和安全性，防止网络风暴。
5.1 校园网IP地址的分配原则
IP地址空间分配，要与网络拓扑层次结构相适应，既要有效地利用地址空间，又要体现出网络的可扩展性和灵活性，同时要能满足路由协议的要求，以便子网络中的路由聚类，减少路由器中路由表的长度，减少对路由器CPU、内存的消耗，提高路由算法的效率，加快路由变化的收敛速度，同时还要考虑到网络地址的可管理性，具体分配时要遵循以下原则：
1）唯一性：一个IP网络中不能有两个主机采用相同IP地址；
2）简单性：地址分配应简单易于管理，降低网络扩展的复杂性，简化路由表项；
3）连续性：连续地址在层次结构网络中易于进行路由表聚类，大大缩减路由表，提高路由算法的效率；
4）可扩展性：地址分配在每一层次上都要留有余量，在网络规模扩展时能保证地址聚合所需的连续性；
5）灵活性：地址分配应具有灵活性，以满足多种路由策略的优化，充分利用地址空间。
5.2地址分配
页脚内容1
地址分配是路由优化的重要组成,宽带网中除网络节点外，连接的主机采用保留地址
(192.168.0.0/24)，地址按区域划分。
（1）采用保留地址的特点：
②仅在网络节点，及网络上对Internet提供服务的服务器使用静态分配的合法IP地址；临时接入的主机和用户，由NAT系统分配合法IP地址，共享少量IP地址。
③采用保留地址的主机不能直接被Internet访问，系统安全性较好。
（2）IP地址分配主要考虑：
①合法IP地址由网管中心统一分配使用。
②地址分配本着简化路由、充分利用地址资源、兼顾网络发展、便于管理等原则进行。
③地址分配方案可考虑可变长子网掩码技术。
④充分反映宽带网拓扑层次结构、考虑扩充性、各层次都预留地址适应扩容。
⑤有利于路由协议配置、地址归纳和自治域设定。
地址分配中，相邻地区子网的保留IP地址保持连续性便于内部路由管理；整个网络内部保持CIDR （无级域间路由）地址块的连续性，便于网络统一规划。
5.2 VLAN的优点
1）限制广播域。
广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
2）增强局域网的安全性。
不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN的用户直接通信，如果不同VLAN要进行通信，则需要通过路由器或三层交换机等三层设备。
页脚内容2
3）灵活构建虚拟工作组。
用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。
校园网采用基于IP和端口划分的VLAN技术，保证不同职能部门管理的方便性和安全性以及整个网络运行的稳定性。
IP、VLAN划分详细表
页脚内容3
页脚内容4
页脚内容5
页脚内容6
页脚内容7
页脚内容8
页脚内容9
页脚内容10
页脚内容11
页脚内容12。
