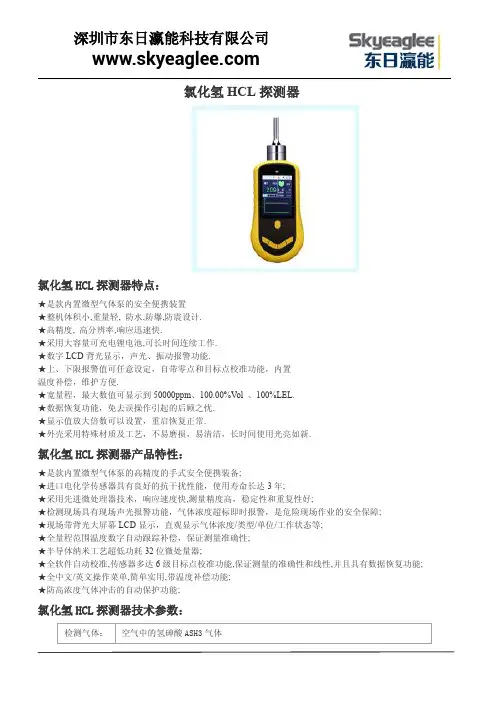

氯化氢HCL气体报警器使用规范 说明书

深圳东日瀛能科技有限公司有毒有害智能气体变送器产品说明书深圳东日瀛能科技有限公司目录1、概况-------------------------------------------------------------------------------22、技术特点-------------------------------------------------------------------------23、技术参数-------------------------------------------------------------------------34、外形尺寸及安装方式----------------------------------------------------------44.1安装位置--------------------------------------------------------------------54.2安装方法--------------------------------------------------------------------55、电气连接-------------------------------------------------------------------------66、负载特性--------------------------------------------------------------------------77、操作说明--------------------------------------------------------------------------87.1LCD显示说明---------------------------------------------------------------87.2按键操作说明---------------------------------------------------------------817.3变送器设置------------------------------------------------------------------98、设备维护--------------------------------------------------------------------------159、注意事项--------------------------------------------------------------------------1510、检测气体一览表----------------------------------------------------------------161．概述固定式气体变送器通过对大气中氧气、可燃气体、有毒有害气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。

检测仪采用进口传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。

仪器输出各种标准信号，可以兼容各种报警系统、PLC、DCS等控制系统。

仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。

2．技术特点采用高速、高精度处理电路，实现仪器测量的快速和准确三线制4-20mA信号和RS485数字信号输出，可实时与计算机进行通讯2深圳东日瀛能科技有限公司即插即用国际标准智能化传感器，现场维护非常方便独特的LCD带背光设计技术，现场设备的观察、维护不再受光线变化的困扰全量程范围的温度数字补偿软件或按键实现变送器在现场自由组态，如查看、设定、校准本安电路及防爆外壳设计，现场维护安全、方便、快捷3．技术参数壳体材料：铝合金隔爆外壳外型尺寸：125X94X199隔爆等级：Ex d IIC T6防护等级：IP66整机重量：1.8Kg精度：±3%F.S.LCD显示内容：5位8段数码显示测量值,8位16段米字型信息提示LCD显示模式：ppm、%VOL，%LEL工作环境温度：-20~50℃工作环境湿度：10~95%RH非凝露3模拟信号输出：三线制4-20mA线性输出数字信号输出：标准RS485信号输出，配合Moden及通讯软件可与计算机进行通讯工作电压：24VDC（12~30VDC）基本工作电流：11mA@24V（毒气和氧气），33mA@24V（催化燃烧、红外传感器）本安等级：Exd II CT64．外型尺寸及安装方式4深圳东日瀛能科技有限公司单位：mm4.1安装位置根据气体的比重及风向，变送器应安装在离气体可能泄漏地点处一米范围内，这样变送器的实际反应速度比较快，否则，有可能出现变送器安装处可燃气体或有毒有害气体浓度不超标，而泄漏点处局部气体已经超标，变送器和主机却不能报警的现象。

变送器安装距地面高度应大于30厘米以防有水溅入。

一般情况下，检测比重小于空气的有害气体，探头应安装于房屋或设备的上方；比重大于空气的有害气体，探头应装于贴近地面处。

变送器安装探头应朝下，如在户外安装应在变送器上方加装遮雨板。

5注意：开放区域每一探头的检测范围为100平方米，同时还要考虑气体扩散、风向、温度、湿度及区域封闭性等因素。

安装时还应考虑防尘防水和防高温等保护措施。

4.2安装方法用户可以自行设计固定方式。

但是要注意保持探头的传感器面和地面垂直。

探头固定后，将壳体上盖螺钉卸下，把屏蔽（三芯3×1.5mm）传输电缆从过线通道插入。

建议使用屏蔽软芯（三芯3×1.5mm）电缆，将电缆接于端子位置。

检查接线牢固后，固定电缆和壳体上盖。

5．电气连接电气定义如图5.1所示。

6深圳东日瀛能科技有限公司图5.1仪器输入：24V（供电电源功率2.4W以上）仪器输出：RS485，4-20mA，继电器（声光报警可选）接线方式及定义见电气连接图6．负载特性7输出信号：4-20mA负载阻抗R与电源V的关系为：R≤50(V-12)7．操作说明8深圳东日瀛能科技有限公司变送器一旦接通电源（12~30VDC）开始工作，LCD显示屏背光被点亮，信号强制输出4mA。

变送器显示测量量程。

如右图所示。

图7.17.1LCD显示说明LCD显示按照操作需求分为两部分：测量信息设置信息测量信息显示仪器检测对象，当前浓度，显示单位。

如右图7.2所示。

当前检测气体为一氧化碳（CO），0.0ppm。

图7.2设置信息显示仪器量程、零点漂移等信息；具体详见7.2；7.2按键操作说明仪器总共3个按键，分别为M(设置键)、+（增加键）、—（减少键）；位置如下图7.3所示。

9图7.3进入菜单：测量状态下，按下M键5S以上，进入设置状态菜单定义：CAL、LSE、CSE、HSE、ALE、AHE、AHAL、SAVE 按键加速：长按+、—按键具有加速功能7.3变送器设置显示变送器量程功能：显示变送器测量量程显示：CAL菜单、仪器满量程；如右图7.4所示。

图7.410深圳东日瀛能科技有限公司操作方法：在测量状态,按下‘M’键5秒以上,则进入设置状态,显示变送器的设定量程,再次按下设置键,则进入变送器调零功能。

变送器调零功能：变送器调零显示：LSE菜单、当前零点漂移值；如右图7.5所示。

图7.5操作方法：将变送器放在空气中（注意：如果有被测气体存在，则调零后会将目前的浓度定为零点）。

同时按住+、—按键3秒以上，此时LCD背光灯闪烁，则调零完成,并退出设定状态。

进入下一菜单CSE。

标定气体浓度设置功能：设定校准气体的浓度值。

显示：CSE菜单，设定校准气体浓度值；如右图7.6所示图7.6操作方法：使用‘+’与‘—’按键，使LCD显示为当前标定气体的浓度值,同时按下‘+’和‘—’按键，则完成标定气体浓度设定,进入11下校准功能。

如果不需要修改标准气体浓度值时,按下M键,则可进入标定设置。

变送器标定功能：变送器标定显示：HSE菜单，当前测量值；如右图7.7所示操作方法：给变送器通入标准气图7.7体（如：350PPM），待显示稳定后，同时按下‘+’与‘—’按键3秒以上，此时LCD背光闪烁，则标定完成。

如需退出标定状态，需按下‘M’按键。

图7.8为变送器标定示意图，操作方法如下：标定说明：将已知的标准气体，通过流量计控制在200—300ml／min，再通过导管与标气罩连接，将标气罩罩在变送器探头上通气，输出稳定后，依照“变送器标定方法”操作使主机的显示值与标准气体标称值相同，然后关掉气体。

观察能否回到零点（在纯净空气环境中）或起始点，然后再重复一次，两次数值相差较小（在基本误差范围内）标定即可结束。

相差很大（3%以上）则需重复以上12深圳东日瀛能科技有限公司方法标定直至符合要求。

图7.8恢复出厂设置（误操作下使用）功能：恢复出厂设置显示：CSE菜单，恢复数据密码。

如图7.9所示图7.9操作方法：使用‘+’与‘—’按键，使LCD显示恢复设置代码1101。

13按住‘M’键10秒以上，此时LCD背光闪烁，并进入HSE菜单。

仪器恢复出厂设置。

仪器满量程修改功能：修改仪器满量程，即20mA对应浓度值。

显示：CAL菜单，仪器满量程。

操作方法：在CSE菜单下，使用‘+’与‘—’按键，使LCD显示代码1104。

按下‘M’按键，显示画面图7.10跳至CAL菜单画面，如图7.4所示。

使用‘+’与‘—’按键，将量程示值调至目标值，按‘M’按键，画面跳至密码输入页面，如图7.10所示，输入保存密码“158“，长按‘M’按键直至背光闪烁，满量程修改完成。

报警点设置功能：修改仪器报警点显示：ALE、AHE、AHAL菜单，报警点。

操作方法：图7.1114深圳东日瀛能科技有限公司1）修改第一报警点在测量状态下，同时按下‘+’与‘-’按键，此时屏幕提示AL，即进入第一报警点设置。

如图7.11所示。

使用‘+’‘-’按键调节第一报警点，此数值即为继电器动作点。

2）修改第二报警点第一报警点设置完毕，按‘M’按键一次，进入第二报警点设置，如图7.12所示。

该报警点高于下限报警点。

（该功能不对继电图7.12器进行动作，为预留功能）3）设定报警回差在AH画面，按‘M’按键一次，LCD显示画面跳进AHAL界面。

如图7.13所示。

用户可根据需求输入适当数值，也可输入0。

图7.134）报警点保存输入回差值后，按住‘M’按键。

15屏幕左下方会显示SAVE，输入密码‘3’之后，如图7.14。

持续按‘M’按键，直至背光闪烁，系统自动退图7.14出到工作状态，报警点保存完成。
