电流和电流表的使用
《电流和电流表的使用》教学设计
《电流和电流表的使用》教学设计及反思表、教学流程图教学过程及反思：发言，就会有进步！续将同学们学习过程中遇到的有趣问题发布到微博上，迎同学们继续关注并评论。
通过摄像头将电流表的实物投影到教室的大屏幕或白板上，通过白板的批注功能进行讲解电流表的结构：接线柱、盘的特点等并可自由擦除。
板书：1.电流表的读数：看量程→分度值→读数学生思考并回答什么是量程、分度值、学会读数通过信息技术的动画功能及白板的触控功能，男生随意移动一个电流值，女生读出电流值，通过媒体显示读数正确与否，的。
由于有条件法让电达到任电流值，教学中通常采上读数式来训生，这种方式枯燥乏味，率不高。
这种竞争式的游戏激发了学生学习兴学生分组实验中出现的典型问题利用手机的摄像功能拍照并上传到金山快盘。
用手机拍照后上传到云端服务器，云端服务器收到后自动同步到平板／电脑智能手老师通过信息技术的动画特性结合实物展示手电筒的面完成导学案后面的配套练习。
附1：《电流和电流表的使用》教学流程图（见下页）《电流和电流表的使用》教学流程图附2：论文信息技术与学科整合创新之我见厦门湖滨中学 白源法信息技术与学科整合是时代发展的需要，也是物理教学的需要，信息技术可将生动直观的音频、视频、动画等教学资源用于教学中，化难为易，激发了学生的学习兴趣，优化了课堂结构，提高了教学效率。
当前信息技术用于教学主要局限于视频／图片／课件等，主要用于信息处理、扩大课堂容量等，其实这只是信息技术对学科教学的初级支持。
如果能充分挖掘信息技术的强大功能，就可以更有效地解决物理教学中遇到的难题。
一、利用信息技术将师生互动、生生互动延伸到课外。
21世纪是V 时代，深受学生喜爱的、学生参与度非常高的新生事物——微博，尤其是智能手机和平板电脑的普及和使用，使学生利用零碎和空余时间能将课堂中的师生互动、生生互动延伸拓展到课外，不受时空限制。
下面就请老师来看看我是如何利用微博开展物理教学的？微博的使用不受时空限制，可随时随地交流学习。
三、电流和电流表的使用
× ×
三、串、并联电路的电流规律
实验1：探究串联电路中电流的特点 ● A ● B ● C
串联
串联电路中各处的电流之间有什么关系？
串联
● A ● B ● C
A B C
L1
L2
串联第一次
A ● AL A A ● ● B L C 2
串联第二次
A ● AL A A ● ● B L C 3
1
1
实验中的注意事项： 1.按照电路图连接电路，要按照一定的顺序连接。 连接过程中开关要断开。 2.注意电流表的“＋”“－”接线柱的接法，选择 适当的量程。 3.闭合开关前要仔细检查电路，确认无误后再闭合 开关。 4.闭合开关后迅速读数，如实记录实验数据。 5.读数结束后，及时断开开关，不要让灯泡长时间 亮着。
三、电流和电流表的使用
一、电流
电路中当开关闭合以后，小灯泡为什么会 亮呢？
类比电流和水流
点击 播放
水 流
水轮机
电 流 灯泡发光说明有 电流流过灯泡
水流通过水轮机,能 使水轮机转动起来
亮 暗 两个电路中灯的亮、暗说明了什么？ 说明通过灯泡的电流大小不同。
1.在物理学中，用电流强度来表示电流的 大小。 2.符号： I 安（A） 3.单位：国际单位： 常用单位： 毫安（mA）、微安（μA）
2.灯泡L1、L2并联在电路中，若测得L1中 的电流是0.6 A，干路中的电流是1.5 A， 则通过灯泡L2中的电流是______ 0.9 A 。 L1 L2
① ②
0.44 0.50
0.44 0.50
0.88 1.00
分析论证
● C ● A
L1 L2 L3
● B
并联
结论：在并联电路中，干路电流等 于各支路电流之和。
电流和电流表的使用
一、怎样表示电流的强弱
用什么表示电流的强弱呢？ 电流是表示电流强弱的物理量。 通常用字母I来表示，它的国际单位是 安培，简称安，符号是A。 常用的单位还有毫安（mA）和微安（uA） 它们与安之间如何转化呢？ 1mA=10-3A 1uA=10-6A 我们来看一下安培的有关知识：
苏科版新教材同步教学课件
第十三章 电路初探
三、电流和电流表的使用
水流有强弱之分，而电流是看不见摸 不着的，那么你是如何知道电路中有 电流的？它是否也和水流一样，有强 弱之分呢？它是如何形成的？
• 电流的形成
电流的形成
金属里有大量自由电子，它们可以自由移 动。平时它们运动的方向杂乱无章，接上 电池之后，它们就受到了推动力，出现了 定向移动，于是形成了电流。
法国物理学家
安培
电磁学的奠基人 之一，他生于里 昂一个富商家庭， 从小博览群书， 具有惊人的记忆 力和非凡的数学 才能。
身边的电流值
电子计算器： 150μA 电子手表： 1.5～2μA 移动电话： 待机电流为：15 ～50mA 开机电流为：60 ～300mA
发射电流为：200 ～400mA
身边的电流值
四、练习
1、电流是表示（电流强弱 ）的物理量，通常用 字母（ I ）代表，它的单位是（ 安培 ），简称 （ 安 ），符号是（ A ）。
2、7.5A=（7.5 10 ）mA
3
5mA=（ 5 1 0 ）A
20000 μA=（ 20 ）mA 100 μA=（ 1 0 4 ）A
3
50mA=（ 5 1 0 ）μA
电流的方向
把正电荷移动的方向规定为电流的方向。 当电路闭合时，在电源外部，电流的方向是 电源正极 用电器 电源负极

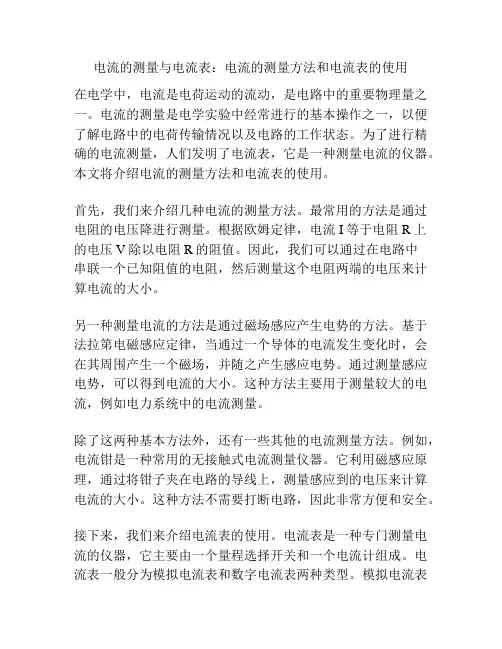

电流的测量与电流表：电流的测量方法和电流表的使用
电流的测量与电流表：电流的测量方法和电流表的使用在电学中，电流是电荷运动的流动，是电路中的重要物理量之一。
电流的测量是电学实验中经常进行的基本操作之一，以便了解电路中的电荷传输情况以及电路的工作状态。
为了进行精确的电流测量，人们发明了电流表，它是一种测量电流的仪器。
本文将介绍电流的测量方法和电流表的使用。
首先，我们来介绍几种电流的测量方法。
最常用的方法是通过电阻的电压降进行测量。
根据欧姆定律，电流I等于电阻R上的电压V除以电阻R的阻值。
因此，我们可以通过在电路中串联一个已知阻值的电阻，然后测量这个电阻两端的电压来计算电流的大小。
另一种测量电流的方法是通过磁场感应产生电势的方法。
基于法拉第电磁感应定律，当通过一个导体的电流发生变化时，会在其周围产生一个磁场，并随之产生感应电势。
通过测量感应电势，可以得到电流的大小。
这种方法主要用于测量较大的电流，例如电力系统中的电流测量。
除了这两种基本方法外，还有一些其他的电流测量方法。
例如，电流钳是一种常用的无接触式电流测量仪器。
它利用磁感应原理，通过将钳子夹在电路的导线上，测量感应到的电压来计算电流的大小。
这种方法不需要打断电路，因此非常方便和安全。
接下来，我们来介绍电流表的使用。
电流表是一种专门测量电流的仪器，它主要由一个量程选择开关和一个电流计组成。
电流表一般分为模拟电流表和数字电流表两种类型。
模拟电流表通过机械指针和刻度盘来显示电流的数值，而数字电流表则通过数字显示屏来显示电流的数值。
在使用电流表进行测量时，首先需要选择合适的量程。
量程是指电流表能够测量的最大电流值。
如果电流超过了电流表的量程，会损坏电流表或获得错误的测量结果。
因此，在选择量程时，需要根据待测电流的估计范围来确定。
接下来，将电流表连接到电路中进行测量。
正常情况下，电流表应该以串联的方式连接到电路中，即电路中的电流会通过电流表流过。
为了保护电流表不受到过大的电流损坏，有时需要在电流表之前串联一个保险丝或一个电流限制器。
电流和电流表的使用PPT课件
A
L1
A1
L2
串、并联电路 中电流的特点
串联电路中电流的 特点
4、某同学家中有一台电视机、一台洗衣机、两盏照明灯。工作 时的电流分别为200mA、1A、300mA和250mA．如果干路中的电流 不许超过3A，这些用电器是否可以同时使用？
并联电路中电流的 特点
知识巩固
5、在一个电路中有两个用电器，用电流表测量时，如发现通过 每个电器的电流不相同,则这两个用电器的连接是并__联______； 如发现通过每个用电器的电流相同，则这两个用电器的连接 ____可__能__串__联__、__也__可__能__并__联_____。
观察电流表
电流表的使用
开关闭合时
电流和电流的 测量
【为什么不能并联？】
电流是什么？ 电流的大小 观察电流表 电流表的使用
电流表不属于 用电器，在电路 中相当于是一根 导线！！！！！
电流表并联接入电路，会 造成 电源短路 。
损坏 电源和电流表 。
开关闭合时
电流和电流的 测量
电流是什么？
电流的大小
【使用电流表】
2μA = 2×10-6 A
A
mA
μA 150μA
×10-3
×10-3
50mA = 0.05 A
安培
3A 4A
1A 10A
身边的电流值
电流和电流的 测量
电流是什么？
◐测量电流大小的仪器： 电流表 。
电流的大小 观察电流表 电流表的使用
◐电路符号：
A
电流和电流的 测量
【观察电流表】
电流是什么？ 电流的大小 观察电流表 电流表的使用
【使用电流表】
电流是什么？ 电流的大小
13.3《电流和电流表的使用》参考教案
三、电流和电流表的使用一、教学目标1、知道电流是怎样形成的2、知道电流的单位及单位换算3、使学生知道电流表的用途和符号4、记住并理解电流表的使用规则5、通过实验研究串联电路中电流的关系6、通过实验研究并联电路中电流的关系7、通过学生实验培养学生使用电学仪器的技能和良好习惯8、通过对安培的简介，培养和教育学生为祖国的四个现代化而刻苦专心的学习精神二、教学重点、难点教学重点：电流表的使用、串、并联电路的电流特点教学难点：电流概念的建立、电流表的使用方法三、教学方法学生科学探究活动、讲解、媒体演示、演示实验四、教学设计：（一）电流1、我们在进行连接小电灯的实验时，发现合上开关后，小电灯就会发光，这是为什么呢？2、利用媒体演示水流通过水轮机的动画，说明当水流通过水轮机使，能使水轮机转动起来。
当电流通过灯丝时，能使电灯发光。
3、实验演示：当电路中只有一个小电灯时，让学生观察灯泡的发光亮度；再串联一个小电灯时，观察电灯的亮度。
4、在物理学中，我们用电流强度来表示电路中的电流的大小，并用字母I来表示。
介绍电流的单位：安培（安）符号 A其他单位：毫安（mA）微安（υA）进行简单的单位换算5、学生阅读书本71页的身边的电流值，通过阅读了解常用家用电器正常工作时的电流大小。
（二）观察电流表1、如何测量电路中的电流大小呢？在实验室中有一中测量电流大小的仪器，叫电流表。
2、出示教学演示电流表、学生电流表：电流表的表盘上有一个字母A，用此表测量的电流值的单位是安培。
3、引导学生观察演示电流表“－”是公用接线柱，“0.6”或“3”是“＋”接线柱。
当使用“－”和“0.6”接线柱时，从表盘的下排刻线读数，量程是多大？最小刻度值是多少？当使用“－”和“3”接线柱时，从表盘的上排刻度读数，量程是多大？最小刻度值是多少？4、利用投影进行电流表的读数练习三、电流表的使用方法1、较零：检查电流表的指针是否对准零刻度线，如有偏差，进行较正2、串联：电流表必须串联在电路中，使电流从标有“0.6” 或“3”接线柱流入电流表，从“－”接线柱流出电流表。
13.3-电流和电流表的使用
0
0
1
2
0.2
0.4
A
3 0.6
第13页，共77页。
第14页，共77页。
接入电路 “0.6”和“—” “3”和
接线柱
“—”
对应刻度 看哪排
选用的电 表量程
电流表的 分度值
下排 0—0.6A
0.02A
上排
0—3A
0.1A
第15页，共77页。
第16页，共77页。
4、表针如图所示，你能读出相应的 电流吗？
电流 序号
Ia／A
①
0.2A
Ib／A
Ic／A
0.2A
0.2A
②
第49页，共77页。
L1 b L2
c
a
串
S
联
电
Ｉa = Ｉb = Ｉc 路
串联电路：电流处处相等
第50页，共77页。
1.甲、乙两导体串联后接入 电路中，乙导体的横截面积 是甲导体的4倍，则甲导体中 的电流I甲和乙导体的电流I乙 的关系是 I甲= I乙 。
4. 如图，闭合开关Ｓ２时，电 流表Ａ２测量＿L＿2 ＿的电流，再 闭合Ｓ１后，Ｌ２的亮度＿不＿变，Ａ ２的示数＿＿变＿大＿
易错题
Ｓ２
Ｌ１ Ｌ２ Ｓ１
第73页，共77页。
5．小华和几位同学在学校实验室探究并联电
路中的电流关系时，连接了如图所示的电路。
当开关S由断开到闭合时，关于两个电流表的示
数变化情况，你认为正确的是（ ）
IA=0.4A、IB=0.2A、IC=0.2A，在表格中C记录数据后，
下一步应该做的是（ ） A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电流值
电流和电流表的使用课件苏科
电流和电流表的使用课件苏科CATALOGUE 目录•电流基础知识•电流表介绍及使用•实验操作演示与指导•数据分析与结论总结•安全注意事项与拓展延伸CATALOGUE电流基础知识电流定义电流单位电流定义与单位在电路图中，用箭头表示电流的方向。
箭头指向的方向即为电流的正方向，反之为负方向。
电流方向及规定电流方向规定电流方向电源作用导体导电性电路中电流形成原理CATALOGUE电流表介绍及使用电流表结构主要由电流线圈、磁铁、指针和刻度盘等组成。
电流表原理利用通电导线在磁场中受力的原理，当电流通过电流线圈时，线圈受力偏转，带动指针偏转，从而指示电流的大小。
电流表结构及原理连接方法选择合适的量程注意安全030201电流表连接方法及注意事项读取并记录测量结果读取方法观察指针在刻度盘上的位置，根据所选量程的刻度进行读数。
记录结果将读取的电流值记录在实验报告中，并注意单位。
CATALOGUE实验操作演示与指导实验器材准备与检查01020304电源导线电流表用电器串联电路连接并联电路连接安全注意事项正确连接电路图进行演示分组实验实验步骤讲解学生操作演示分组实验操作学生分组实验操作指导CATALOGUE数据分析与结论总结收集并整理实验数据数据来源数据整理数据对比结论总结分析数据，得出结论分析实验过程中可能产生误差的环节，如电流表精度、实验操作等。
改进措施提出减小误差的具体措施，如使用精度更高的电流表、改进实验操作方法等。
误差来源讨论误差来源及改进措施VSCATALOGUE安全注意事项与拓展延伸根据测量电流的大小和类型，选择合适的电流表，确保电流表的量程和精度满足要求。
正确选择电流表断开电路连接电流表串联接入不超量程使用在连接电流表之前，务必确保待测电路处于断开状态，以免发生短路事故。
电流表应与待测电路串联接入，确保电流从电流表的正极流入，负极流出。
使用电流表时，应确保待测电流不超过电流表的量程，以免损坏电流表。
使用电流表时安全规则强调保持干燥环境定期检查线路和设备使用绝缘手套和工具预防触电事故方法分享电压表万用表示波器频谱分析仪拓展延伸：其他类型测量仪器介绍THANKS 感谢观看。
