屋面工程技术交底
屋面工程施工技术交底
屋面工程施工技术交底引言概述:屋面工程施工技术交底是指在屋面工程施工前，施工方向施工人员进行技术交底，明确施工要求、工艺流程和安全措施等，以确保施工质量和安全。
本文将从材料准备、施工工艺、安全措施、质量控制和完工验收等五个方面，详细阐述屋面工程施工技术交底的内容。
一、材料准备1.1 确定屋面材料种类和规格在屋面工程施工前，施工方需根据设计图纸和施工要求，确定所需的屋面材料种类和规格。
包括屋面防水材料、保温材料、隔热材料等。
施工人员需了解各种材料的特性和使用方法，以确保正确选择和使用。
1.2 检查材料质量和数量在施工前，施工方需要仔细检查屋面材料的质量和数量是否符合要求。
例如，检查防水卷材是否有破损、保温材料是否有变形等。
同时，施工方还需核对材料数量是否足够，以免在施工过程中出现材料不足的情况。
1.3 准备施工所需的工具和设备屋面工程施工需要使用一系列的工具和设备，如切割机、焊接机、卷尺等。
施工方需提前准备好这些工具和设备，并确保其正常运行。
同时，还需要对工具和设备进行安全检查，以防止在施工过程中发生意外事故。
二、施工工艺2.1 屋面防水施工工艺屋面防水是屋面工程的重要环节，需要采用合适的施工工艺。
施工方需详细了解屋面防水的施工工艺流程，包括基层处理、涂料涂刷、卷材铺设等。
同时，还需要注意施工顺序和施工要点，以确保防水层的质量和可靠性。
2.2 保温层施工工艺保温层是屋面工程的重要组成部分，可以提高屋面的保温性能。
施工方需了解保温层的施工工艺，包括保温板铺设、固定和连接等。
同时，还需要注意保温层与其他层之间的接口处理，以确保保温层的连续性和完整性。
2.3 屋面装饰层施工工艺屋面装饰层是屋面工程的最后一道工序，需要注意施工工艺和装饰效果。
施工方需了解不同装饰材料的施工方法和要求，如瓷砖的粘贴、涂料的刷涂等。
同时，还需要注意施工质量和装饰效果的检查，以确保屋面装饰层的美观和耐久性。
三、安全措施3.1 施工现场安全在屋面工程施工过程中，施工方需采取一系列的安全措施，确保施工现场的安全。
屋面工程施工技术交底
屋面工程施工技术交底一、任务描述屋面工程施工技术交底是指在屋面工程施工前，施工方与施工人员进行必要的技术交底，明确施工过程中的工作要求、施工方法、安全注意事项等，以确保屋面工程施工质量和施工人员的安全。
二、施工要求1. 施工人员资质要求所有参预屋面工程施工的人员应持有相关的施工资质证书，并具备一定的施工经验。
施工方应核实施工人员的资质证书，并记录在案。
2. 施工材料要求2.1 屋面防水材料：应选择符合国家标准的防水材料，具备良好的耐候性、抗老化性能和耐化学腐蚀性能。
2.2 施工工具：施工方应提供符合安全要求的工具，并确保工具完好无损。
3. 施工准备工作3.1 现场清理：施工前应清理屋面上的杂物和垃圾，确保施工区域干净整洁。
3.2 安全防护：施工前应设置必要的安全防护措施，如搭建安全网、设置警示标志等，确保施工人员的安全。
4. 施工方法4.1 屋面防水施工：根据设计要求和施工方案，采用适当的施工方法进行屋面防水施工。
施工方应确保施工过程中的施工层次、施工工艺、施工顺序等符合相关规范要求。
4.2 屋面材料安装：根据设计要求和施工方案，按照正确的安装方法进行屋面材料的安装，确保材料的坚固性和密封性。
5. 施工质量控制5.1 施工过程中应进行必要的质量检查，确保施工质量符合设计要求和相关规范要求。
5.2 施工方应建立施工质量档案，记录施工过程中的关键节点、施工质量检查记录等，以备后期验收和维护使用。
6. 安全注意事项6.1 施工人员应穿戴符合安全要求的劳动防护用品，如安全帽、防滑鞋、防护手套等。
6.2 施工人员应严格遵守安全操作规程，禁止违章作业和高空抛物。
6.3 施工过程中应设立安全警示标志，提醒施工人员注意安全。
7. 施工记录和交底施工方应对屋面工程施工过程进行详细记录，包括施工日期、施工人员、施工工艺、施工质量检查记录等，并与施工人员进行技术交底，确保施工人员理解并遵守施工要求。
三、施工例子为了更好地理解屋面工程施工技术交底的内容，以下是一个屋面工程施工的例子：1. 施工人员资质要求施工方核实了施工人员的相关资质证书，包括屋面工程施工人员证书和高空作业证书，并记录在案。
屋面工程施工技术交底8篇
屋面工程施工技术交底8篇【第1篇】屋面工程施工作业-安全技术交底(一)盖瓦(粘土瓦)屋面施工安全要求1.凡患有严重心脏病、高血压、神经衰弱症及贫血症等,不适于高处作业者不能进行屋面工程施工作业。
2.施工前应先检查脚手架、防护栏杆或安全网架设是否牢固。
3.用车子运瓦应注意稳定,不得猛跑,前后车距离应不小于2m;坡度行车两车距离应不小于10m。
禁止并行或超车。
4.垂直运瓦应用器物吊运,不准从下向上手抛。
如用人工传递时,则上下方的人员要注意递准和接稳,位置应相互避开。
5.在金字屋面运瓦和挂瓦,应在两坡均衡地同时进行,保持屋架荷重的均衡;严禁单坡堆放和集中堆放。
6.屋面无望板时,应铺设有防滑条走道,严禁在桁条、瓦条上行走。
如屋面的顺水边无搭设脚手架时,檐口应架设防护栏杆或张挂安全网。
7.屋面坡度大于25时,必须使用移动式板梯挂瓦,板梯应设有牢固的挂钩。
必要时还须系好安全带。
8.操作人员不准穿硬底鞋、易滑鞋和拖鞋。
9.挂瓦范围的下方,应有警示标志或围栏,禁止人员通过和停留。
10.屋面上如有霜雪时,要及时清扫,并应有可靠的防滑措施。
11.碎瓦杂物应集中往下运,不准随便往下乱掷。
(二)石棉水泥渡形瓦屋面施工安全要求l.安装石棉瓦,必须做好各项安全措施。
在没有望板的屋面上安装石棉瓦,应在屋架下全面积张挂安全网或其他安全措施,无安全网或安全措施不准施工。
2.屋面檐口周围应设不低于l.4m高的防护栏杆。
3.施工时应搭设有防措条的l临时走道板,井随铺瓦进度随移随搭。
4.运瓦工作应在两坡对称进行,铺瓦时,亦沿两坡对称进行。
5.工具和螺栓(螺母、垫圈等)应放在工具袋内,严禁散丢在屋面上,以防掉下伤人。
6.操作时精神要集中,严禁嬉笑打闹,也不准互相上下抛掷物品。
7.在已安装好的石棉瓦上行走时,应沿已铺好屋面的檩条方向踝踏(以露出的螺母为标志),严禁直接在石棉瓦屋面上行走。
(三)轻型复合板屋面施工安全要求1.升运屋面板及泛水等构件,必须采用专用的吊索及提升架,按规定的吊点起吊。
屋面工程工程安全技术交底
屋面工程工程安全技术交底一、任务背景屋面工程是建筑施工中的重要环节，施工过程中存在一定的安全风险。
为了确保施工过程中的安全性，保障工人和项目的安全，进行屋面工程工程安全技术交底是必要的。
二、工程安全技术交底的目的屋面工程工程安全技术交底的目的是向参与屋面工程施工的工人传达相关的安全技术要求，提高工人的安全意识和技能，减少事故的发生，确保施工过程的顺利进行。
三、交底内容1. 工程概况屋面工程的位置、规模、施工时间等基本信息的介绍。
2. 安全责任交底人员向工人明确各方的安全责任，包括施工单位、监理单位和工人个人的责任。
3. 安全标准和规范介绍屋面工程施工过程中需要遵守的相关安全标准和规范，如国家标准、行业规范等。
4. 安全防护措施详细介绍屋面工程施工过程中需要采取的安全防护措施，包括但不限于以下内容：- 高空作业安全：要求工人必须佩戴安全帽、安全带等个人防护装备，并确保安全带正确使用；- 防止坠落：要求工人在高处作业时，必须设置安全网、安全栏杆等防护设施；- 电气安全：要求工人在进行电气作业时必须遵守相关的电气安全操作规程，如断电操作、正确使用绝缘工具等；- 防止火灾：要求工人在施工现场禁止吸烟，严禁使用明火，确保施工现场的消防设施完好并能正常使用；- 物料运输安全：要求工人在搬运和运输物料时必须使用合适的工具和设备，确保安全；- 操作安全：要求工人在操作机械设备时必须经过培训和持证上岗，确保操作安全；- 紧急救援措施：介绍应急救援电话、逃生通道等紧急情况下的应对措施。
5. 施工现场管理介绍施工现场的安全管理要求，包括但不限于以下内容：- 施工现场的封闭和警示：要求施工现场必须设置明显的封闭标志和警示标志，确保非施工人员不进入施工区域；- 施工现场的清洁和整理：要求施工现场必须保持清洁整齐，杂物必须及时清理，确保施工现场无障碍；- 施工现场的通风和照明：要求施工现场必须保持良好的通风和照明条件，确保工人的工作环境安全舒适；- 施工现场的危险源管理：要求施工现场必须对危险源进行有效的管理，如机械设备、电气设备、易燃易爆物品等。
屋面工程技术交底
屋面工程技术交底标题：屋面工程技术交底引言概述：屋面工程技术交底是指在进行屋面施工前，施工方与监理方、设计方进行技术交底，明确施工过程中的具体要求和注意事项，确保施工质量和安全。
本文将详细介绍屋面工程技术交底的内容和流程。
一、施工方案交底1.1 确定屋面施工方案：施工方案应包括施工工艺、施工方法、施工顺序等内容。
1.2 确定施工材料：明确所选用的屋面材料种类、规格、数量等。
1.3 确定施工周期：根据工程进度计划，确定屋面施工的时间节点和完成时间。
二、安全技术交底2.1 安全措施：明确施工现场的安全措施，包括施工期间的安全防护、安全通道设置等。
2.2 安全注意事项：告知施工人员在屋面施工中需要注意的安全事项，如防坠落、防火等。
2.3 应急预案：制定屋面施工的应急预案，包括突发事件的处理流程和应急联系人。
三、质量技术交底3.1 施工规范：明确屋面施工的相关规范和标准，确保施工质量符合要求。
3.2 质量验收标准：确定屋面工程的质量验收标准，包括验收方法和验收标准。
3.3 质量控制措施：制定质量控制措施，确保屋面施工过程中的质量问题及时发现和处理。
四、现场管理交底4.1 施工组织：明确施工人员的分工和责任，建立施工组织结构。
4.2 现场卫生：规定施工现场的卫生管理要求，保持施工现场整洁。
4.3 施工进度：监督施工进度，确保按照计划进行屋面施工。
五、沟通交底5.1 沟通渠道：明确施工方、监理方、设计方之间的沟通渠道和联系方式。
5.2 沟通频率：确定技术交底的沟通频率，确保信息及时传递。
5.3 沟通记录：建立技术交底的记录档案，包括会议记录、沟通内容等，以备查阅。
结语：屋面工程技术交底是保障屋面施工质量和安全的重要环节，惟独做好技术交底工作，才干确保屋面工程的顺利进行和圆满完成。
希翼各方在屋面工程技术交底过程中，充分沟通、明确责任，共同努力，确保屋面工程的质量和安全。

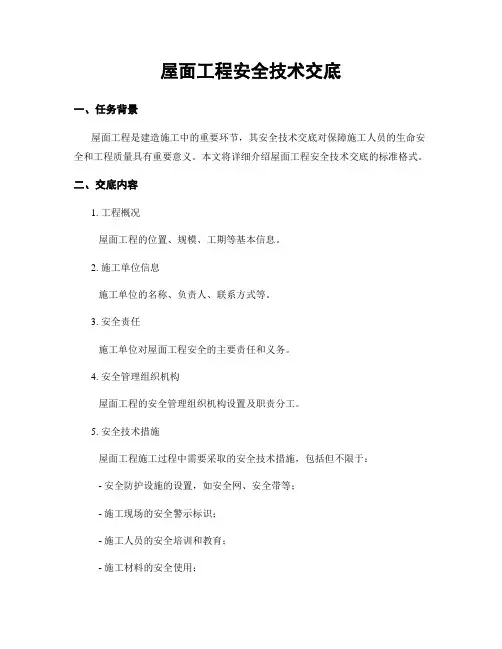

屋面工程安全技术交底
屋面工程安全技术交底一、任务背景屋面工程是建造施工中的重要环节，其安全技术交底对保障施工人员的生命安全和工程质量具有重要意义。
本文将详细介绍屋面工程安全技术交底的标准格式。
二、交底内容1. 工程概况屋面工程的位置、规模、工期等基本信息。
2. 施工单位信息施工单位的名称、负责人、联系方式等。
3. 安全责任施工单位对屋面工程安全的主要责任和义务。
4. 安全管理组织机构屋面工程的安全管理组织机构设置及职责分工。
5. 安全技术措施屋面工程施工过程中需要采取的安全技术措施，包括但不限于：- 安全防护设施的设置，如安全网、安全带等；- 施工现场的安全警示标识；- 施工人员的安全培训和教育；- 施工材料的安全使用；- 施工机械设备的安全操作；- 施工现场的危（wei）险源识别和管理。
6. 安全操作规程屋面工程施工过程中需要遵守的安全操作规程，包括但不限于：- 施工人员的个人防护措施；- 施工现场的暂时设施搭建和拆除；- 施工材料的运输和存放；- 施工机械设备的操作和维护；- 施工现场的暂时用电安全；- 施工现场的高处作业安全。
7. 紧急救援预案屋面工程施工中可能浮现的紧急情况及相应的救援预案，包括但不限于： - 火灾事故的应急处理；- 意外坠落事故的应急处理；- 施工现场其他紧急情况的应急处理。
8. 安全检查与监督屋面工程施工过程中的安全检查与监督措施，包括但不限于：- 施工单位的自查自纠制度；- 监理单位的监督检查制度；- 相关部门的安全检查制度。
9. 安全教育与培训屋面工程施工人员的安全教育与培训计划和内容，包括但不限于：- 新员工的入职安全培训；- 定期的安全教育培训；- 特殊工种的安全技能培训。
10. 安全事故处理屋面工程施工中发生安全事故时的处理程序，包括但不限于：- 事故报告和调查程序；- 伤亡人员的救治和赔偿；- 事故责任的追究和处理。
三、交底方式屋面工程安全技术交底可以采用以下方式进行：1. 书面交底：将上述交底内容整理成文档，并由施工单位负责人签字确认。
屋面工程技术交底
屋面工程技术交底引言概述：屋面工程技术交底是指在屋面工程施工前，施工单位向施工人员详细说明工程的施工要求、工艺流程、注意事项等内容的过程。
通过技术交底，可以确保施工人员对工程的要求有清晰的认识，提高施工质量和效率。
本文将从施工要求、工艺流程、注意事项、质量控制和安全保障等五个方面，详细阐述屋面工程技术交底的内容。
一、施工要求：1.1 施工图纸解读：施工人员应仔细阅读屋面工程的施工图纸，了解屋面结构、材料规格、施工方法等内容，确保施工按照图纸要求进行。
1.2 施工进度安排：根据工期要求，合理安排施工进度，确保屋面工程按时完成。
1.3 施工人员素质要求：施工人员应具备相关资质和经验，熟悉屋面工程施工技术，保证施工质量。
二、工艺流程：2.1 材料准备：根据施工图纸要求，准备好所需的材料，包括屋面防水材料、保温材料、防腐材料等。
2.2 基层处理：对屋面基层进行清理、修补、防水处理等工序，确保基层平整、牢固。
2.3 施工细节：按照屋面工程的具体要求，进行屋面防水、保温、防腐等工艺的施工，注意施工细节，确保施工质量。
三、注意事项：3.1 施工环境：施工过程中应注意环境卫生，保持施工现场整洁，避免垃圾、杂物堆积。
3.2 施工安全：施工人员应佩戴好安全帽、防护鞋等个人防护用品，严格按照安全操作规程进行施工，确保施工安全。
3.3 施工质量：施工过程中应严格按照施工要求进行，注意施工工艺，确保施工质量，及时处理施工中出现的问题。
四、质量控制：4.1 施工验收：屋面工程施工完成后，进行验收，检查施工质量是否符合要求，如有问题及时整改。
4.2 质量记录：对施工过程中的关键节点进行记录，包括材料验收记录、施工过程记录等，为后续质量追溯提供依据。
4.3 质量保证：施工单位应建立健全的质量保证体系，加强对施工质量的监督和管理，确保屋面工程质量可控。
五、安全保障：5.1 施工现场安全：施工单位应设置明显的安全警示标识，确保施工现场安全，防止人员伤害事故发生。
屋面工程安全技术交底
屋面工程安全技术交底一、任务描述屋面工程安全技术交底是指在屋面施工前，施工方与相关工作人员进行安全技术交底，明确施工过程中的安全注意事项、操作规程和应急措施，以确保施工过程中的安全性和高效性。
二、安全技术交底的目的1. 提高工作人员的安全意识：通过详细讲解施工过程中的安全风险和预防措施，使工作人员充分认识到施工过程中的潜在危险，并加强安全意识。
2. 确保施工过程的安全性：通过交底，让工作人员了解施工过程中的安全规范和操作规程，以确保施工过程的安全性。
3. 保障工作人员的身体健康：通过交底，让工作人员了解施工过程中的防护措施和应急措施，以保障工作人员的身体健康。
三、安全技术交底的内容1. 屋面工程安全风险分析：a. 高空作业风险：介绍屋面工程中高空作业的风险，如坠落、物体打击等，并提出相应的防范措施，如佩戴安全带、设置护栏等。
b. 施工材料的安全性：介绍施工过程中使用的材料的安全性要求，如防火性能、抗滑性能等，并强调材料质量的重要性。
c. 电气安全：介绍屋面工程中电气设备的安全使用要求，如接地、防水等，并强调禁止私拉乱接电线。
d. 施工现场的安全隐患：介绍施工现场可能存在的安全隐患，如施工材料的堆放、施工设备的摆放等，并提出相应的整改措施。
e. 天气因素对屋面工程的影响：介绍不同天气条件下屋面工程的安全注意事项和应对措施，如雨天施工时的防滑措施等。
2. 施工过程中的安全操作规程：a. 工作人员的着装要求：介绍工作人员在屋面工程中的着装要求，如穿戴安全帽、防滑鞋等，并强调个人防护装备的重要性。
b. 工具和设备的使用规范：介绍工作人员在屋面工程中使用工具和设备的规范，如正确使用梯子、脚手架等，并强调定期检查工具和设备的安全性。
c. 施工现场的管理要求：介绍施工现场的管理要求，如设置警示标识、划定安全区域等，并强调施工现场的整洁和安全。
3. 应急措施：a. 紧急情况的应对方法：介绍在紧急情况下的应对方法，如火灾、人员伤亡等，并强调工作人员的自救和互救能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术标准篇—3、节点做法
屋面防渗漏节点做法：
1、出屋面构筑物墙体根部： （1）烟风道构筑物出屋面防渗漏做法
信息说明
质量要求---1、出屋面烟风道道壁必须采 用现浇混凝土结构，并与主体 混凝土同时浇筑，壁厚不小于 100mm，出屋面建筑完成面高 度不得小于500mm； 2、与屋面同时进行闭水试验。
技术标准篇—3、节点做法
屋面防渗漏节点做法：
1、出屋面构筑物墙体根部： （2）出屋面管道根部防渗漏节点做法
信息说明
质量要求---1、出屋面管道须在屋面板浇筑时预埋 带止水翼套管，并保证套管周围砼密 实。套管应高出屋面完成面300mm以上 ，内径至少应比到外径大30mm； 2、管道安装须居套管中心； 3、套管与屋面相交阴角处用1：2.5水 泥砂浆倒R100mm的圆角； 4、管道防水附加层：在管道周边250 mm范围涂刷防水层，并沿套管根部上 翻至屋面完成面250mm； 5、刚性套管保护层和饰面层与套管间 留20mm宽伸缩缝并用建筑密封膏封严； 6、套管周收口处打密封胶封堵； 7、套管周边浇筑C20砼墩，高度300mm 圆墩子，每边宽出去30mm。
1.进场交底
2.界面移交 3.样板带路 4.过程管理 5.成品保护
技术标准篇—1、图纸规范
本项目主要对应规范
---《屋面工程质量验收规范》GB50207-2012 ---《屋面工程技术规范》GB50345-2012 ---《住宅装饰装修工程施工规范》GB50327-2001 ---《坡屋面工程技术规范》GB50693-2011 防水材料 ---SBS聚酯胎防水材料Ⅱ型：GB18242-2008 ---JS防水涂膜双组份I型： JC/T894－2001 保温材料 ---《建筑节能工程质量验收规范》GB50411-2007
技术标准篇—3、节点做法
屋面防渗漏节点做法：
3、女儿墙、屋面变形缝处： （1）女儿墙防渗漏节点做法
信息说明
质量要求---1、女儿墙下部300mm高反坎应尽量与 屋面混凝土一次浇筑； 2、浇筑时须预留防水层收口凹槽（深 30mm、宽60mm），其高度应高于屋面 饰面完成面300mm以上； 3、刚性保护层和饰面层与女儿去间留 20mm款伸缩缝并用密封胶封严； 4、有种植土的屋面侧墙保护层可采用 100厚砖保护； 5、防水附加层上翻必须超过施工缝至 收口处； 6、露台女儿墙防水上翻至女儿墙压顶。
技术标准篇—3、节点做法
屋面防渗漏节点做法：
4、天沟、雨水口处： （1）屋面侧排落水斗防渗漏节点做法
信息说明
质量要求---1、按施工防水层，防水层必须深入到 落水斗75mm以上； 2、防水层在侧墙（女儿墙）上翻500 mm； 3、在侧排地漏500mm范围涂刷防水附 加层，并深入落水斗内75mm。
技术标准篇—3、节点做法
信息说明
屋面样板验收要点---1、出屋面预埋管道套管封 堵； 2、结构闭水； 3、找坡分区及坡度； 4、防水基层清理； 5、防水附加层； 6、防水层搭接长度及宽度 7、防水层收头处理及上翻 高度； 8、防水层闭水试验； 9、保温层； 10、保护层分仓、钢筋网 设置及油膏崁缝； 11、R角设置； 12、屋面闭水试验等
技术标准篇—2、交付标准
不上人保温屋面建筑做法：
1、钢筋混凝土屋面板（原浆收光）； 2、1.5mm厚JS防水涂膜双组份I型（上翻高度参照防渗漏体系 标准）； 3、20mm厚1:2.5水泥砂浆保护层； 4、1:6页岩陶粒混凝土找坡层（坡率2%），最薄处20mm； 5、20mm厚1：2.5水泥砂浆找平层； 6、4mm厚SBS聚酯胎防水材料II型（同JS涂膜收口平齐）； 7、B1级难燃性挤塑聚苯板保温层（厚度以节能计算为准）； 8、无纺聚氨酯纤维布（规格：0.49mm*1.5m*50m）（一道隔 离层）； 9、40mm厚C20细石混凝土保护层，内摻5%防水剂，设纵横间 距≤6000mm预留分隔缝，缝宽20mm，缝内嵌填建筑密封膏， 缝边作一布二涂盖缝条宽300mm。
屋面工程工艺流程：
屋面基层处理
验方法:检查出厂合格证、质量检验报告和现场抽样试验报告。
2）实物状态（如图） 3）适用范围：屋面、露台、景观水体。
屋面分割缝施工
屋面验收
集团交底编制模板
20
技术标准篇—4、工艺流程
屋面工程工艺流程图片展示：
2、JS涂膜防水层施工 1）防水层施工应结合天气情况进行，根据进度要求可采取措施对结构板进 行烘干处理。结构板基层含水率应小于9%， PH值<10。
屋面分割缝施工
屋面验收
烟道洞口撑补
安装管道洞口撑补
集团交底编制模板
15
技术标准篇—4、工艺流程
屋面工程工艺流程图片展示：
2、屋面结构关水24小时，找出渗水点及结构裂纹，根据裂纹宽度及数量制 定整改方案，按相关处理措施处理；若裂纹较多、宽度较大时，进行结构安 全鉴定，并请设计进行专题分析，提出解决方案，然后按“质量缺陷及事故 处理程序”进行处理，所有资料进入竣工资料内。
信息说明
屋面样板验收要点---1、出屋面预埋管道套管封 堵； 2、结构闭水； 3、找坡分区及坡度； 4、防水基层清理； 5、防水附加层； 6、防水层搭接长度及宽度 7、防水层收头处理及上翻 高度； 8、防水层闭水试验； 9、保温层； 10、保护层分仓、钢筋网 设置及油膏崁缝； 11、R角设置； 12、屋面闭水试验等
屋面工程工艺流程：
屋面基层处理
屋面防水层施工 屋面保找坡层施工 屋面找保温层施工 屋面刚性层施工
50 50
50
屋面分割缝施工
屋面验收
50
柱根R角
女儿墙R角
套管R角
集团交底编制模板 18
技术标准篇—4、工艺流程
屋面工程工艺流程图片展示：
5、其他构造做法
屋面工程工艺流程：
屋面基层处理
屋面防水层施工 屋面保找坡层施工 屋面找保温层施工
屋面保找坡层施工
屋面找保温层施工 屋面刚性层施工 屋面分割缝施工 屋面验收
验收: → 24小时关水试验→验收
集团交底编制模板
14
技术标准篇—4、工艺流程
屋面工程工艺流程图片展示：
1、屋面安装管道、卫生间排气道、厨房烟道安装完成后，对洞口进行 撑补。
屋面工程工艺流程：
屋面基层处理
屋面防水层施工 屋面保找坡层施工 屋面找保温层施工 屋面刚性层施工
2） JS涂抹，底部3遍，侧墙4-5遍（涂膜厚度不小于1.5mm，侧壁不小于 1.2mm）
屋面分割缝施工
屋面验收
泛水处底油作法
阴角聚氨酯加强层
烟道聚氨酯防水作法
集团交底编制模板
22
技术标准篇—4、工艺流程
屋面工程工艺流程图片展示：
3、陶粒找坡层施工 1）陶粒应有出厂合格证、原材料质量证明资料。
屋面工程工艺流程：
防水施工：→JS涂刷→20mm保护层→找坡层→找平层→铺 SBS聚脂胎改性沥青卷材防水层→ 24小时关水试验
找坡层施工:→找坡灰饼→1:6陶粒混凝土找坡层→抹20厚 1:2.5水泥砂浆找平层 保温层施工： →弹线→50mm厚挤塑板保温层铺设（挤塑板在 遇到砖墩时挖洞铺设） →无纺聚氨酯纤维布 刚性层施工:→钢筋网片绑扎→ 防雷接地网暗敷→ C20刚性 层施工 分隔缝施工： →切割分格缝→油膏灌缝→缝边作一布二涂 盖缝条宽300mm，距女儿墙300mm沿女儿墙墙线切缝
技术标准篇—4、工艺流程
屋面工程工艺流程：
屋面基层处理 屋面防水层施工
基层处理： →烟道、安装管道楼板洞口撑补→ 24小时关水 试验→裂缝检查及处理→基层清理→管根及阴阳角处理
信息说明
工序要求---1、基层处理：吊洞报验，试水报验， 裂缝检查报验； 2、防水原材料报验，防水施工前基 层报验，试水试验合格； 3、保温原材料报验，保温铺设隐蔽 验收，注意固化细部处理方法； 4、找坡材料验收；施工成型坡度与 设计一致（找坡坡度控制措施）； 5、刚性层钢筋隐蔽验收，防雷接地 网验收合格后进入刚性层施工，分 格缝固化图审批合格； 6、按固化分格缝进行切割分格缝， 处理合格后施工增强防水层； 7、关水试验合格。
技术标准篇—3、节点做法
屋面防渗漏节点做法：
2、上人屋面门口处： （1）出屋面源自坎防渗漏节点做法信息说明质量要求---1、出屋面反坎砼尽量与结构混凝土一 起浇筑，避免留置施工缝； 2、反坎高度至少高出屋面250mm以上， 建筑及结构设计时需考虑反坎高度对 门窗高度的影响； 3、防水上翻应至少高于屋面完成面 250mm或到顶。
信息说明
相应材料标准及质量 标准须符合设计规范 要求。
技术标准篇—1、图纸规范
信息说明
本次交底涉及范围为 高层A5、6、7#楼屋面 工程。屋面形式为上 人保温屋面和不上人 保温屋面（帽厅）。 屋面样板实施定在A5# 楼，A6、7#楼跟样实 施。
技术标准篇—2、交付标准
上人保温屋面建筑做法：
1、钢筋混凝土屋面板（原浆收光）； 2、1.5mm厚JS防水涂膜双组份I型（上翻高度参照防渗漏 体系标准）； 3、20mm厚1：2.5水泥砂浆保护层； 4、1:6页岩陶粒混凝土找坡层（坡率2%），最薄处20mm； 5、20mm厚1：2.5水泥砂浆找平层； 6、4mm厚SBS聚酯胎防水材料II型（同JS涂膜收口平齐）； 7、B1级难燃性挤塑聚苯板保温层（厚度以节能计算为准）； 8、无纺聚氨酯纤维布（规格：0.49mm*1.5m*50m）（一道隔 离层）； 9、40mm厚C20细石混凝土刚性保护层，内配冷轧带肋Ф5@200 钢筋网单层双向，内摻5%防水剂，设纵横间距≤6000mm预留 分隔缝（钢筋在缝内断开），缝宽20mm，缝内嵌填建筑密封 膏，缝边作一布二涂盖缝条宽300mm，距女儿墙300mm沿女儿 墙墙线切缝。
屋面防渗漏节点做法：
4、天沟、雨水口处： （1）屋面直排落水斗防渗漏节点做法
