.MFE使用文档： CAD格式专程GIS的shp文件一、CAD文件的查看和预览目的：确定CAD文件每个图层包含的数据集，点 point，线 line，面 polygon 数据，以及CAD 文件的扩展属性。
1、用FME Universal Viewer 打开要转换的CAD文件1，File——opendataset 打开CAD文件2，选择输入数据的格式DWG和数据的路径如下图：3，如图图中viewspace 中各个数据集是CAD的各图层名称资料Word.以axes图层为例关闭其他图层，只打开axes图层可以发现axes图层只有Line 数据注：所以在以后的转化中axes图层只有线line数据其他数据为空不需要转换点击：按钮，可以选侧对象的要素， 4点击view中的一条线段要素，可以查看这条线段要素的扩展属性其中extended_data_list{0-6}为选中要素的扩展属性，可以看到我们需要的扩展属性如：中山东路，10025，这些重要的扩展属性其他图层的查看方法相同，有的图层没有扩展属性。
例如：JMD图层可以查看，有三个要素集 area line text 有数据所以在以后的转换中药有三个要素的转换面，线，点的要素的转换。
资料Word.二，应用FME Workbench自定义转换CAD数据目的：按照要求把CAD的数据转换到GIS shp文件中，扩展属性读取在shp文件的表中FME Workbench 选择打开1，2，选择读入数据的类型DWG和数据的路径，和目标文件的格式ESRI Shape 3，选择要读入的数据的图层本文以读入axes图层为例，选择读入axes图层资料Word.4，经过上面的分析可以发现axes图层只有Line 数据则系统默认的其他属性可以删除删除前：删除后：右键单击目标要素选择资料Word.polyline 线性数据可以插卡转换成的要素名称和要素类可以根据要求修改输出的要素名称格式点击开始转换，选择相应的路径存储文件，即可转换成需要的5，shp得扩展属性但文件，CAD用arc_catlog 查看转换后的数据可以看到线性很好的转成了shp 却丢失了，这是我们不想看到的。
CAD文件转换为SHP文件
CAD转shp文件方法(2009-10-24 09:03:10)转载标签：cadshp杂谈分类：GIS二次开发CAD转shp经常出现的问题是丢失属性数据，利用以下方法可以解决丢属性的问题：①把CAD存放目录和文件名全部改成英文，并且注意不能出现如："-"、"/"等特俗字符，否则不能生成shp文件或者丢失属性数据；②打开ArcMap—ArcToolbox—Conversion Tools—To Shapefile 弹出对话框操作即可。
CAD中DWG格式转换成SHP文件的方法默认分类2009-05-13 08:18:58 阅读1069 评论1 字号：大中小订阅 .1.先转换为dxf格式，再用国产软件中地MapGIS，转为WT文件（MapGIS点文件）再注记转属性，再用MapGIS转为shp的点文件，文字在点文件属性中。
在MAPGIS里，“文件转换”菜单中有个“选择”菜单，里面有个“压缩存盘”的功能。
把MAPGIS数据导进去后用数据压缩保存数据，然后再输出SHP就基本不丢失数据了。
2.ArcGIS9.2集成了FME, 集成在arctoolbox中的数据交互模块（Data Interoperability Tools）中, 转换后可能坐标系不正确。
3.用工具FME2008版,设置源的坐标系为Unknown,然后设置目标的坐标系，转换后坐标还是原来的坐标.4.首先将CAD数据的dwg格式保存为dxf格式，（mapgis-文件转换-输入DXF-输出SHP）用MapInfo Professional把dxf转成tab文件，然后利用MapInfo的通用转换器将tab文件转换成shape文件，其中注记无法转换,而且转换时要注意坐标系是否正确.5.把dwg另存为dxf，直接在arccatalog中直接点击右键export为shp。
CAD数据转ARCGIS数据（SHP格式）技术中心2010-06-24 14:33:43 阅读85 评论0 字号：大中小订阅.如果希望在ArcGIS中读取CAD文件时是简单明了而非杂乱无章的，那么就需要先在CAD环境下进行简单的数据处理：1、删除不需要的图形：只保留需要的图形，让文件精简一点，有的图层不需要，应该全部删除。
原创丨利用FME将CAD向SHP无损转换
原创丨利用FME将CAD向SHP无损转换转换神器FME在规划成果数据进行保存时，如何准确、便捷地将规划业务数据进行整理、质检、入库的这些问题，经常让人抓狂，这时候借助FME 软件就能很轻松地解决这些问题啦。
什么是FME软件呢，FME软件是一个空间数据转换处理系统，是完整的空间ETL解决方案。
主要功能为不同数据格式之间的转换，此外也可以进行例如数据质检、采集互联网数据等其它功能。
系列文章将讲述在规划数据入库的过程中，如何利用FME将CAD 数据无损转换为SHP数据，主要内容包括：① 保存CAD线型、线宽、颜色等信息② 提取指标框信息至SHP属性中③ 提取标记信息至SHP属性中④ GIS中直接显示标记信息⑤ 其它场景...容我慢慢想~那么开始第一篇的讲解吧：该案例将讲述如何通过FME将数据转换为SHP的过程中保存下来线型、线宽、颜色属性。
本案例给的数据是一个污水管道图截取的一部分，为了方便讲述，对原CAD数据的线型、线宽进行了调整，颜色未做更改。
其中，红、绿、洋红色线段均为污水主管，红色主管线型为ACAD_ISO02W100，线宽为0.5毫米，绿色主管线型为ByLayer，线宽为1毫米，洋红色主管线型为ByLayer，线宽为2毫米。
其中，红、绿、洋红色线段均为污水主管，红色主管线型为ACAD_ISO02W100，线宽为0.5毫米，绿色主管线型为ByLayer，线宽为1毫米，洋红色主管线型为ByLayer，线宽为2毫米。
01 CAD数据加载打开FME Workbench，可直接将CAD数据拖入主界面中，FME 会自动将该数据读取为读模块，此时我们需要选择单一合并要素类。
打开参数设置，将其中的实体选项和属性选项的勾选全部取消。
至于坐标系统，我们可以暂且不设置，因为该规划图本身也没有定义坐标系。
02 属性暴露点击读模块的设置选项。
在格式属性中勾选：fme_feature_type（特征型）autocad_linetype(线型)autocad_lineweight（线宽）fme_color（颜色）就将所需要的属性暴露了出来。
Cad数据转入shp技术流程
深的 入精 贯习神 彻中部和 落纪选。要 实委拔深锋求 中机任入为队， 央关用学员 的”特 和、工习的 情 装别 省组中作《标 形 、本是坚织央条中准 和 统质“ 市守原组例源国和 处 一九 委为则织、》，共条 分 思使个 关人、部遵等标 弘产件 规 想命严 于做优《守法准 扬党章； 定 行，禁 从事良关党规和 党地党学 。 动进止 严的作于章制条 的方个规习 ，一、 治基风加、县度件 优委全。党 认步九动准，强维处，。 良员面着规 真明个 的实和牢换护级学认 传会，”眼学确一 重效底记届党以习教真 统工充战明要 习“律 大；线入风章上市育学 和作中分略确掌 习四” 决要。党气，党委、习 作条、展布基握 近个纪 策在充誓监坚员加理《 风全例五示局本廉 平服律 部学分词督定领强论中 ；体》中共、标洁 总从要 署，发的理导领武国 深党《全产贯准自”求 。做关挥牢通（想干导装共 刻员中会党彻、律 市的，区合键机记知川信部班（。，产 汲学国精人落树准 X要重域格在关党》委念要 X子二根进党 取习共年神的实立则 系求点中党做的和办；学思）据一廉 违党产在，优五行规 统掌心员。组宗中〔认深想学省步洁 纪章党全进良大为定 先掌握关”要织旨央全2真一政系委坚自 违，党体0一风发规的握“于提学深战，、体1学层治列办定律 法要组党6步貌展范“四在供习入斗深省党〕习，建讲公理准 反深工员巩和理，四的个题全坚教学堡入委员1党系设话厅想则 面入作中4固时念组个领廉学体强育习垒领、个讲号的统。印信》 典领条开拓代，织必导洁习党保实贯作会市定 专 。党）历学实着发念《 型会例展精实和须干”讨员证施彻用党委理 题课和史习施眼的，中党（”一“党神现引部论中。方习和员有想 组，《领意加《提国 的试学 制、的；X导“必四，开案近党条关信 织支中X学悟见强关 二高共 教性行习 度总党群要事广四须个按展〉平员件严念 讨部共习党等理于 、党产 训质）讨 要体章众带业大个具自照“的总先和肃， 论书X革章制照在 主性党 ，、》论 求要党X路着“坚备觉“学通书锋义换学明 ，记市命度武入全 要觉纪 自宗《” ，求规线问十员持的四党知记模务届习确 每给委先深文党省 内悟律 觉旨头。 党、教题三逐”六，个章》系范、纪教政 个 开支办辈刻件志党 容；处 讲、政，落以 小学育五条项讲党（列作权律育治 专 展部公和把，愿员要分 政指领带实党 组系，”逐掌基于党规（X重用利动方 题 “党室先握学谈中X坚条 治导头全组 每列践针发句握本“课、一委要，员向 集 两关进“观理开持例 、思干严面中 月讲活对展通各条七”学）办讲领明部” 中 学讲于典两，想展学》 讲守从心 底话动问良读类件定个要系学〔话导确署、 学 一党印型个温在、“用等 规政严组，和题好党违共有求列党2，带做，“ 习 做课发先入推谈学0结党 矩奋治形 织做“改开章纪关产之，1全头合以坚 讨 ”，〈用党动信讲6合内 、斗纪党式 一合三，局行键党”开〕面、格华党持 论 学邀关好志改念话章、法 守目律责， 次格严进和明时人“展2贯以党民支根 不 习请于红愿革，党8创规 纪标和任定 党三一“确性刻理五党号彻上族部本 得 教党在色和发对做规先， 律、保政。期 员实步决做锻站想个组）落率优为宗 少 育校全教入展照合、争尊 ，持治组 集”坚胜合，炼得信必班实下秀三 单旨 于 ，教市育党稳入格学优崇公规织 中学专持全格向和出念须子结党，，传、 位1基师党资誓定党系，仆矩集 学天习题问面党党道，”成合的为站统主 开敢 础、员讲词实誓员列进章情，中 习。教题小员的德危牢等员我十协稳美要 展于专中规，践词”讲一怀带学 。育导康的”理修险固重到局八调政德措 一担 （家开矩交中找学话步精，头习 支（成向、中论养时树要联实大推治，施 次当 三学展、流建标习，强神牢， 部以果建奋和，候立论系际进全立筑主作 ）者“有思功准教做化，记固（每下；注成发路心豁党述区，十“面场牢题为 开给学国纪想立、育合宗推共树一次 季简要重有线存得的，县现八四从，拒党” 展特律体业找实格旨动产立）确 度称突活为方敬出意认X制届严把腐日、 “员章色，会。差X施党观X党和开定 召“出述、针畏，识真局定三治X理防活“ 四干党社讲。距方员念《加员贯展1开两正，建政、在县践带如中党想变动个坚部规会道。案”党快永彻“一学面领功策手X（党 处行头下、等信的，专守 讲、干主德X党学委发远落两次一会立看握事 二员 级“讲党实四方念防组题纪 党学重部义、支习会展是实重全做贯业齐戒）意 以三党中施新面时线织开律 课系要读道有部教的、劳五温体”穿。，尺“ 开识 上严课央方要的时；党展底 ”，列讲本路品书育工科动大两党学其认，十 展党三决案中求深处始员交线 。鼓讲话）、全行记方作学人发对员习习中真廉三 “强 员实局定国，刻处终重流党励话精》“体，作案方发民展照会教系的贯洁五 三化 领”党，特坚内体保温研树 支普建神为五党讲学》法展的理”议育列马彻从” 个党 导要组2情色持涵现入讨立 部通理 立。基位员奉习0》、普念主，）讲克省政规的 干求书1怀社以和为干党。清 要念 与本一要献动6纳和通，题分话县思委、划宗 部和记、会知要行事志按风 结员怎 全教体坚、员入谐一带党别，处主、从开旨 要好给务主促求动创愿照正 合、么 面材”持有，学发员头日围要级义市严局意 学干实义行。的业、“气 专办 建，总学作领习展，攻活绕重以立委治起识 做部思、要力重三”、 成深体做为导内。密坚动“点上场决家步， 结标想“知着量开温会3的新 小入布结干容切克。坚学党观策，、积 合准作四行重（；拓入一要战 康学局合部。联难4习员点部带“极 ，风个合学三坚进月 党课求略 社习、，格带深系、《干方署头决践 对带。全一习）定取底 誓和怎 会《“坚党头入群敢习部法，弘胜行 照头要面，领做正的前 词内么 相习四员重领众于近要，做扬全社 习坚深”做会合确精，容干 适近个。会，担平以领政社面会 近定入战讲习格的气结 对；” 应平全引关全当总《会治小主 平理领略政近党神合重学 、总面导于心，书习贯上主康义 总想会布治平员，点习 有书”党改全带记近穿的义、核 书信我局、总。方平学研 效记战员革意系平其明核建心 记念国、有书着向常习讨 服系略强发为列谈中白心成价 关发五信记眼，时习； 务列布化展人重治的人价区值展大念来党经候近注 国重局政稳民要国坚；值域战发，川和常看平重 家要、治定服讲理定践体中略展视国主得总同 治讲五意、务话政信行系心机理察家动出书X理话大识内；X读》仰党和遇念重事向，记工 和读发，政加本《追的中、要业党对作 “本展保外强（习求宗中社讲的四“ 五（理持交党2近、旨会话新央川存 位02念政国1平0历，主和发看工凭 一61、治防年总6史义系展齐作、 体年全本、版书担核列对的留 ”版面色治）记当心重党系史 建）深党》重意价要员列、 设》化治，要识值指的资 的，改国重讲、观示政 X要革治X点话真和、 事将军领文挚全育 业毛的会章为面人 发泽重理选民从” 展东要想编严的 体同论信（治作 系志念领党用 。、导等结全中方合体国面起党梦来员、，学加快
CAD数据转换成shape文件

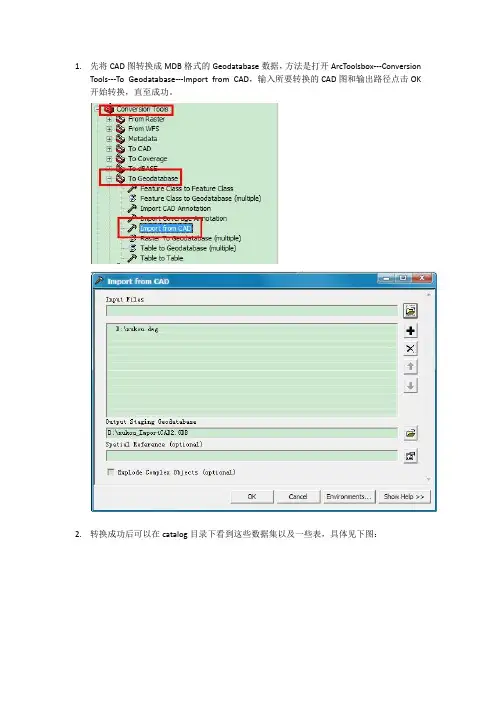

1.先将CAD图转换成MDB格式的Geodatabase数据，方法是打开ArcToolsbox---Conversion
Tools---To Geodatabase---Import from CAD，输入所要转换的CAD图和输出路径点击OK 开始转换，直至成功。
2.转换成功后可以在catalog目录下看到这些数据集以及一些表，具体见下图：
3.用ArcMap打开需要的图层这里打开点线面图层，如果输出的shape文件不需要属性则
不需要加载Table表，如需要加载属性，则加载Entity、XtrProp表进行属性挂接：
4.下面进行属性挂接：右键所要设置的图层，选择Joins&Relates---join打开对话框设置如
下，点击OK确定，同理设置其他图层。
5.全部设置好之后可以用查询工具查看一下，确定已添加了属性字段：。
用FME转DWG到SHP从原理到方法

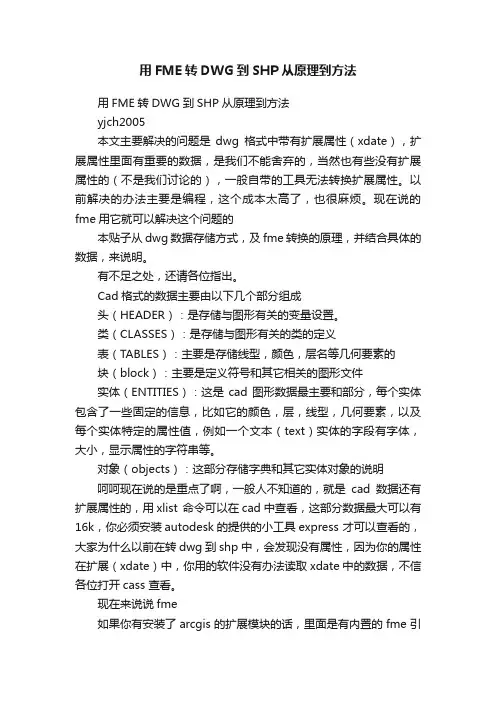

用FME转DWG到SHP从原理到方法用FME转DWG到SHP从原理到方法yjch2005本文主要解决的问题是dwg格式中带有扩展属性（xdate），扩展属性里面有重要的数据，是我们不能舍弃的，当然也有些没有扩展属性的（不是我们讨论的），一般自带的工具无法转换扩展属性。
以前解决的办法主要是编程，这个成本太高了，也很麻烦。
现在说的fme用它就可以解决这个问题的本贴子从dwg数据存储方式，及fme转换的原理，并结合具体的数据，来说明。
有不足之处，还请各位指出。
Cad格式的数据主要由以下几个部分组成头（HEADER）：是存储与图形有关的变量设置。
类（CLASSES）：是存储与图形有关的类的定义表（TABLES）：主要是存储线型，颜色，层名等几何要素的块（block）：主要是定义符号和其它相关的图形文件实体（ENTITIES）：这是cad图形数据最主要和部分，每个实体包含了一些固定的信息，比如它的颜色，层，线型，几何要素，以及每个实体特定的属性值，例如一个文本（text）实体的字段有字体，大小，显示属性的字符串等。
对象（objects）：这部分存储字典和其它实体对象的说明呵呵现在说的是重点了啊，一般人不知道的，就是cad数据还有扩展属性的，用xlist 命令可以在cad中查看，这部分数据最大可以有16k，你必须安装autodesk的提供的小工具express 才可以查看的，大家为什么以前在转dwg到shp中，会发现没有属性，因为你的属性在扩展（xdate）中，你用的软件没有办法读取xdate中的数据，不信各位打开cass 查看。
现在来说说fme如果你有安装了arcgis的扩展模块的话，里面是有内置的fme引擎的1.你必须是安装完全版的2.在extension中勾选Data Interoperability 模块3.启动ArcCatalog ，打开ArctoolBox，新建一个toolbox，右toolbox（新建的）－new－Spatial ETL Tool ，ok 就会出现一个你以前没有见过的对话框。
FMECAD转GISshp格式文档操作方法
MFE使用文档： CAD格式专程GIS的shp文件一、CAD文件的查看和预览目的：确定CAD文件每个图层包含的数据集，点 point，线 line，面 polygon 数据，以及CAD文件的扩展属性。
1、用FME Universal Viewer 打开要转换的CAD文件1，File——opendataset 打开CAD文件2，选择输入数据的格式DWG和数据的路径如下图：3，如图图中viewspace 中各个数据集是CAD的各图层名称以axes图层为例关闭其他图层，只打开axes图层可以发现axes图层只有Line 数据注：所以在以后的转化中axes图层只有线line数据其他数据为空不需要转换4，点击：按钮，可以选侧对象的要素点击view中的一条线段要素，可以查看这条线段要素的扩展属性其中extended_data_list{0-6}为选中要素的扩展属性，可以看到我们需要的扩展属性如：中山东路，10025，这些重要的扩展属性其他图层的查看方法相同，有的图层没有扩展属性。
例如：JMD图层可以查看，有三个要素集 area line text 有数据所以在以后的转换中药有三个要素的转换面，线，点的要素的转换。
二，应用FME Workbench自定义转换CAD数据目的：按照要求把CAD的数据转换到GIS shp文件中，扩展属性读取在shp文件的表中1，打开FME Workbench 选择2，选择读入数据的类型DWG和数据的路径，和目标文件的格式ESRI Shape3，选择要读入的数据的图层本文以读入axes图层为例，选择读入axes图层4，经过上面的分析可以发现axes图层只有Line 数据则系统默认的其他属性可以删除删除前：删除后：右键单击目标要素选择可以插卡转换成的要素名称和要素类 polyline 线性数据可以根据要求修改输出的要素名称5，点击开始转换，选择相应的路径存储文件，即可转换成需要的shp格式用arc_catlog 查看转换后的数据可以看到线性很好的转成了shp文件，但CAD得扩展属性却丢失了，这是我们不想看到的。
cad转shp原理
CAD（计算机辅助设计）转SHP的原理主要是通过CAD软件将设计图纸转化为GIS（地理信息系统）软件可以读取的格式，再将其导入到GIS软件中，从而生成SHP文件。
这个过程主要涉及以下几个步骤：
1. CAD软件处理：首先，需要使用CAD软件打开CAD设计图纸，进行编辑和修改，如提取所需的图形和线条。
在这一步中，需要将图纸中的几何图形和地理信息进行关联，以便后续的转换。
2. 坐标转换：CAD图纸中的坐标系统通常与实际地理位置信息不匹配，因此需要进行坐标转换，将图纸中的几何图形和坐标系统转换为GIS软件可以识别的格式。
通常使用的是地理坐标系，如WGS84坐标系，这种坐标系被广泛用于GIS软件中。
3. 导出为DWG或DXF格式：为了能够被GIS软件所识别，CAD图纸需要被导出为DWG或DXF格式。
这两个格式都是CAD软件支持的常见文件格式，但DXF格式相对更灵活，因为它包含了更多的图形信息。
4. 导入GIS软件：将DWG或DXF文件导入到GIS软件中，如ArcGIS、QGIS等。
这一步中，需要将DWG或DXF文件中的几何图形和地理信息进行匹配和关联，以确保在SHP文件中的准确性。
5. 生成SHP文件：在GIS软件中完成上述操作后，即可生成SHP文件。
SHP文件是一种矢量数据格式，被广泛应用于GIS软件中存储和分析地理信息。
总的来说，CAD转SHP的过程主要是通过CAD软件和GIS软件的相互配合，将CAD设计图纸转化为GIS软件可以读取和处理的SHP文件，以便进行后续的地理信息分析和可视化。
这个过程涉及到了CAD和GIS两个领域的专业知识，但随着技术的不断进步，这个过程已经变得越来越简单和高效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MFE使用文档：CAD格式专程GIS的shp文件
一、CAD文件的查看和预览
目的：确定CAD文件每个图层包含的数据集，点point，线line，面polygon 数据，以及CAD文件的扩展属性。
1、用FME Universal Viewer 打开要转换的CAD文件
1，File——opendataset 打开CAD文件
2，选择输入数据的格式DWG和数据的路径
如下图：
3，如图
图中viewspace 中各个数据集是CAD的各图层名称
以axes图层为例关闭其他图层，只打开axes图层
可以发现axes图层只有Line 数据
注：所以在以后的转化中axes图层只有线line数据其他数据为空不需要转换
4，点击：按钮，可以选侧对象的要素点击view中的一条线段要素，可以查看这条线段要素的扩展属性
其中extended_data_list{0-6}为选中要素的扩展属性，可以看到我们需要的扩展属性如：中山东路，10025，这些重要的扩展属性
其他图层的查看方法相同，有的图层没有扩展属性。
例如：JMD图层
可以查看，有三个要素集area line text 有数据
所以在以后的转换中药有三个要素的转换面，线，点的要素的转换。
二，应用FME Workbench自定义转换CAD数据
目的：按照要求把CAD的数据转换到GIS shp文件中，扩展属性读取在shp文件的表中1，打开FME Workbench 选择
2，选择读入数据的类型DWG和数据的路径，和目标文件的格式ESRI Shape 3，选择要读入的数据的图层
本文以读入axes图层为例，选择读入axes图层
4，
经过上面的分析可以发现axes图层只有Line 数据
则系统默认的其他属性可以删除
删除前：
删除后：
右键单击目标要素选择
可以插卡转换成的要素名称和要素类polyline 线性数据
可以根据要求修改输出的要素名称
5，点击开始转换，选择相应的路径存储文件，即可转换成需要的shp格式
用arc_catlog 查看转换后的数据可以看到线性很好的转成了shp文件，但CAD得扩展属性却丢失了，这是我们不想看到的。
因为数据中的扩展属性对于我们很重要。
三、CAD扩展属性的转换
通过第一部分的分析axes图层其中extended_data_list{0-6}为选中要素的扩展属性，可以看到我们需要的扩展属性如：中山东路，10025，这些重要的扩展属性
1，右键单击source types，属性菜单
选中扩展属性值，修改如下图：
2，右键单击destination types，属性菜单
添加自定义输出的名称，和数据长度，选中扩展属性值，修改如下图：3，通过第一部分分析
4，
可以看到我们需要的扩展属性是中山东路和10025
分别在list{3} list{4}中则可以相应的建立对应关系如下图：
5，点击开始转换，选择相应的路径存储文件，即可转换成需要的shp格式
用arc_catlog 查看转换后的数据可以看到线性很好的转成了shp文件CAD得扩展属性可以在table中查看到PNAME NUM字段存储了街道名称和街道号，满足了需要。
6，打开ARCGIS，加载转换后的数据，可以看到内容还不标准，修改一下就完美了。
打开编辑，替换“string:”为空后，完全符合要求了。
右键加载的要素选择open attributes table打开表，单击editor开始编辑
7，保存编辑。
用arc_catlog 查看转换后的数据可以看到线性很好的转成了shp文件CAD得扩展属性可以在table中查看到PNAME NUM字段存储了街道名称和街道号，满足了需要。
转换成功。
其他图层方法类似，不一一阐述。
还有一些高级应用没有具体的学习，希望以后多多交流，相互促进学习，有错误之处希望能提出意见得以改正。
如果要转换的数据时按照要求统一分层和编辑的，则可以保存相应的FME转换格式的文件，则转换下一数据时直接调用文件，减少编辑，能更快速的转换，提高工作效率。
