广联达算量软件操作步骤详解复习过程
广联达土建算量使用技巧汇总
广联达土建算量使用技巧汇总一、软件应用流程：建模画模顺序：先地上，再地下主体——装修——零星五大流程：新建工程——新建楼层——新建轴网——绘图输入——汇总查量绘图三步曲：定义——新建——绘图二、按照五大流程开始算量：第一部分新建楼层及轴网设置1、新建工程：知识点：（1）计算规则：清单库、定额库选择（2）室外地坪相对标高从图纸中找出：工程名称、室外地坪相对标高。
注意事项：（1）招标模式：纯清单规则（2）投标模式：清单、定额规则（3）定额组价：定额规则（4）室外标高一定要输入正确，因它会影响到工程量的计算，如：脚手架搭拆、室外装修、土方回填等。
（5）计算设置是指构件的算法；计算规则是指构件与构件的扣减关系。
（6）若问文件清单、定额等信息填写错误时：“文件—导出GCL 工程”（7）软件中层高与标高单位是m，其他的单位默认为mm。
（8）设置自动保存时间间隔：工具—选项—设置自动保存时间间隔。
2、新建楼层：知识点：建立楼层的方法有：插入楼层法和首层标记发。
（1）首层底标高的确定、楼层的建立、基础层高的计算。
（1）插入楼层：选择首层，建立的是地上层；选择基础层，建立的是地下层。
（2）层高、首层底标高：按结构标高设置（3）女儿墙层或设备间单独建一层（4）基础层层高：无地下室：从基础底面到首层结构地有地下室：从基础底面到地下室结构地面（5）标准层数：相同楼层可以建立一组标准楼层注意事项：基础层层高不含垫层厚。
（6）标号设置：设置混凝土的标号。
混凝土标号不影响混凝土的工程量，但会影响钢筋的量。
（钢筋的铆接），若标号相同时，可使用“复制到其他楼层”。
3、新建轴网：轴网有：正交轴网、辅助轴线三步曲：定义——新建——绘图切换至绘图输入界面知识点：（1）先：上下开间、再：左右进深注意：单位是mm，使用总轴距符合检查。
左、右进深（上、下进深相同）使用复制的方法进行快捷输入，或是进入绘图界面进行轴号的快捷设置。
命令：修剪轴距、修改轴号、修改轴距等的练习使用。

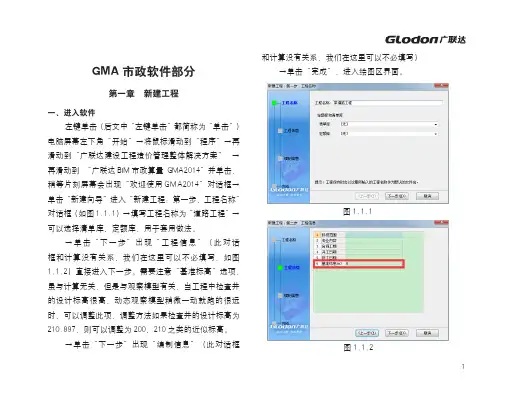

广联达市政算量软件GMA学习教程
图 2.1.13 鼠标右键确认，弹出路面结构层参数图窗体，如 下图 2.1.14 所示，结构层的名称和厚度已一同提取到 参数图中；结构层的厚度可根据原图纸“路面结构设 计图”标注信息进行校核，需要重点检查的是第一层 “混凝土人行道砖”识别的厚度为 20c m，由于软件提 供的尺寸信息为 6X10X20，软件误把厚度 6c m 识别成 了 20c m，所以需要把此处“混凝土人行道砖”的厚度 修改为 6cm。 需要注意的是此处“素土夯实”实际中不算量， 所以默认厚度为 0 即可。另外从“路面结构设计图”读
GMA 市必填写） →单击“完成”，进入绘图区界面。
第一章 新建工程
一、进入软件 左键单击（后文中“左键单击”都简称为“单击”）
电脑屏幕左下角“开始”→将鼠标滑动到“程序”→再 滑动到“广联达建设工程造价管理整体解决方案” → 再滑动到 “广联达 BIM 市政算量 GMA2014”并单击， 稍等片刻屏幕会出现“欢迎使用 G M A2014”对话框→ 单击“新建向导”进入“新建工程：第一步，工程名称” 对话框（如图 1.1.1）→填写工程名称为“道路工程”→ 可以选择清单库、定额库，用于套用做法。
图 1.2.10
图 1.2.11 2、图纸导入不全 原因 1：CAD 图中有外部参照存在。 判断方法：用 AutoCAD 软件打开 CAD 图 →查看 CAD 右下角有个小锁子的图标，就说明有外部参照存在。 处理办法：直接绑定外部参照；双击 C A D 右下角 小锁子的图标（如图 1.2.12），弹出文件参照对话框 →光标定位到其中一个图纸名称上，右键，点击绑定即 可（如图 1.2.13）。（注意：如果“绑定”按钮灰显 或不存在，请先将要绑定的图纸和被绑定的图纸放在一 个文件夹下，再执行绑定。）
广联达图形算量软件操作指南_pdf
二、方法及技巧
１、通过识图，此建筑物由四个单元组成，且有对称和复制的关系。为提高工作效率，可将一 个单元的构件绘完之后，再通过镜像、复制，从而快速绘制整个建筑物。用户在使用本软 件时，可灵活运用软件所特有的复制、镜像、拉伸、偏移等各个功能，从而达到“少画图、 多出量”的目的。
单击界面左边“建筑实体”前面的“+”，用右键单击
，弹出“新建普通墙体、新建山墙、新
建分层墙”下拉框，左键单击“新建普通墙体”，在 “构件管理”下方的“编辑构件参数”框中输 入自己要定义的外墙名称：“WQ370”，类型为“外墙”，材质为“陶粒砌块”，左宽度为 250，右宽 度为 120，墙体高度软件默认为层高，底标高默认为本层底标高，在本工程中可不填写。（如与实际
3
筑龙网
单击“下一步”，单击“添加”添加实际楼层，换成相应的标准层 注意：1 层必须单独存在） 单击“下一步”，出现“辅助信息”对话框，我们输入室外地坪相对标高：-0.45，外墙
裙高：1000，散水宽度：900，基础底标高：-2.1
按照图纸填写相应的辅助信息，单击“下一步”，出现如下对话框：
5
情况不同，可根据需要填写）如下图：同样定义：内墙名称：“NQ240”，类型为“ 内墙”，材质为 “陶粒砌块”，左宽度为 120，右宽度为 120，墙体高度软件默认为层高，底标高默认为本层底标高.
五、画墙：
外墙用鼠标左键单击
工具栏中的 按钮，按照图纸沿
顺时针方向画图，当需要确定时单击鼠标右键，出现如图的对话框，，这里点“确认”，可以将前面 画的图全部固定，点“取消”可将前面画的图全部取消，（提醒千万注意），点右键“放弃”可回退 一步。
广联达钢筋算量软件(快速入门)操作程序
广联达钢筋算量软件(快速入门)操作程序简介广联达钢筋算量软件是一款专门为建筑工程设计和施工打造的软件，可以帮助工程师和施工人员快速、精确地计算和设计钢筋工程。
本文将介绍如何快速入门并使用该软件进行钢筋计算。
安装首先，需要从广联达官网上下载并安装该软件。
安装过程中需要注意选择正确的版本和操作系统，并按照提示进行安装。
界面介绍安装完成后，打开软件，可以看到以下界面：alt textalt text软件界面分为菜单栏、工具栏和主界面。
菜单栏包括“文件”、“编辑”、“视图”、“计算”和“帮助”等菜单，可以通过菜单栏进行文件打开、保存、打印等操作。
工具栏包括常用的计算工具、绘图工具和单位转换工具等快捷按钮。
主界面为计算和绘图区域，是进行钢筋计算的主要界面。
快速入门1. 创建新工程在“文件”菜单中选择“新建”，弹出新建工程对话框。
在新建工程对话框中，输入工程名称、单位和施工日期等相关信息，然后点击“确定”按钮创建新工程。
2. 设计基本参数在主界面中，点击“计算”菜单，选择“基本参数”，进入基本参数设置界面。
在基本参数设置界面，设置钢筋名称、直径、单位重量等相关参数。
3. 添加钢筋在主界面中，点击“计算”菜单，选择“添加钢筋”，弹出添加钢筋对话框。
在添加钢筋对话框中，输入钢筋名称、直径、长度、角度等相关参数，然后点击“确定”按钮添加钢筋。
4. 计算钢筋量在主界面中，点击“计算”菜单，选择“钢筋量”，进入钢筋量计算界面。
在钢筋量计算界面中，选择要计算的钢筋类型、输入工程长度、数量等相关参数，然后点击“计算”按钮进行钢筋量计算。
5. 绘图在主界面中，点击“计算”菜单，选择“绘图”，进入绘图界面。
在绘图界面中，可以选择绘制不同类型的基础图形、添加标注和文字等操作，然后点击“保存”按钮保存绘图结果。
总结本文介绍了广联达钢筋算量软件的基本操作流程，包括软件安装、界面介绍和快速入门。
希望能帮助工程师和施工人员更好地使用该软件进行钢筋计算和设计。
广联达钢筋算量软件操作程序
广联达钢筋算量软件操作程序
一、安装软件
1.打开广联达钢筋算量软件的安装文件，双击运行安装程序。
2.根据提示选择安装目录并点击“下一步”按钮。
3.点击“安装”按钮，等待软件安装完成。
4.安装完成后，点击“完成”按钮退出安装程序。
二、软件启动和界面介绍
1.双击桌面上的广联达钢筋算量软件图标启动软件。
2.软件启动后，会显示主界面，包括菜单栏、工具栏和绘图区域。
4.工具栏包括常用工具按钮，例如新建、打开、保存、计算等，可以通过工具栏快速访问常用功能。
三、使用方法
1.新建钢筋图形
a.点击工具栏上的“新建”按钮，或选择菜单栏中的“文件->新建”选项，打开新建钢筋图形的对话框。
b.在对话框中选择钢筋类型、尺寸、布置等参数，并指定钢筋图形的名称。
c.点击“确定”按钮，创建新的钢筋图形。
2.绘制钢筋图形
b.在绘图区域中通过鼠标点击或拖拽的方式绘制钢筋的轮廓。
c.根据需要可以设置钢筋的数量、间距、直径等属性。
4.进行钢筋计算
a.点击工具栏上的“计算”按钮，或选择菜单栏中的“计算->计算”选项，进行钢筋的数量计算。
b.根据钢筋的类型、属性和布置等参数，系统会自动计算出钢筋的数量和总长度。
c. 计算结果可以保存为Excel表格或打印输出。
四、注意事项
1.在使用软件时，要根据实际情况选择适合的钢筋类型和参数。
3.在进行钢筋计算前，要确保图形的属性和参数设置正确无误。
广联达安装工程算量软件操作步骤
广联达安装工程算量软件操作步骤第一步新建工程1. 创建工程：点击——命名工程名称——选择计算规则——选择工程专业。
2. 图纸管理：（功能：用于图纸的分割、定位、分配图纸）点击——添加选择图纸3. 楼层设置：（功能：用于楼层的建立）点击——插入楼层——关闭楼层设置标准层设立在相同楼层里面4. 分割定位图纸——先左键单击选择定位点（必须选取各楼层共有点，保证以后的对应），右键确定；再左键框选，右键确定；输入图纸名称（可点击三点按钮自动提取，如首层照明平面图）——楼层选择（选择分割图纸对应的楼层）——点击生成分配图纸第二步数数量和量长度1. 点式图元的识别（一键识别功能）：绘图输入——选择构件类型（如照明灯具）——点击工具栏“一键识别”按钮（该功能可以同时识别灯具、开关、插座等数数量的图元，直接提取图例进行识别）——选择楼层（通过选择楼层命令可以进行整楼识别）——确定识别数量算量的思路：新建构件（定义）——识别（图例）——检查（漏量检查）——提量（多图元）四个步骤。
定义构件属性——图例识别——选择楼层——确定数量漏量检查：检查模型下的漏量检查（检查该专业有用信息）多图元：快速检查工程量。
拉框选择，快速查看。
2. 管线的识别：点击工具栏“系统图”按钮（可快速提取系统图上的信息，并可以建立配电箱、配管等构件，方便后续进行回路的检查）——点击读系统图——框选系统图（鼠标滚轮缩放图纸，按下鼠标滚轮可移动图纸），右键确定——确定——切换构件（点击电气导管构件类型，进行多回路识别）——点击工具栏“多回路”按钮（用于统计管线的工程量的功能，使用系统图生成的构件一次识别多条回路管线，自动提取配线根数，管线一起出量）——先选中一条回路及回路编号，右键确认；再选择一条回路及回路编号，右键确认——再右键确认，弹出回路信息窗体——点击确定，按照回路生成配管图元——回路检查（回路识别完成后检查回路的连通性，模拟电流生动形象的帮助用户检查单个回路的情况），点击工具栏“回路”按钮——点选回路图元，回路图元亮显，并在下方出现回路图元基本工程量——右键退出选中，再右键退出功能小结：一键识别、系统图、多回路、回路四个功能第三步出报表1. 汇总计算：点击工具栏“汇总计算”按钮——全选——计算——确定2. 报表预览（选项卡）：切换至设备——点击工具栏“报表设置器”按钮（是进行报表出量模板的设置，任意设置出量的形式）3. 报表反查（可以从报表进行图元模型的反查，解决对量过程中的争议）：点击工具栏“报表反查”按钮——双击报表工程量反查图元——返回报表（退出反查）。
广联达软件操作步骤
广联达软件操作步骤广联达软件操作步骤一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。
若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。
若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。
1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。
2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。
B、若梁相同，单击右上角“应用到同名梁”→确定。
C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。
)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。
1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。
）→若钢筋相同，则单击复制钢筋。
若是同名板，则单击复制钢筋，再单击“应用同名板”即可。
2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。
（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。
选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。
广联达图形算量操作全解
广联达图形算量操作全解一、新建工程v 1. 启动软件：（方法一）双击桌面“广联达图形算量软件GCL 8.0”图标（如图2.1），启动软件。
方法二：双击桌面上的广联达工程量清单整体解决方案快捷图标，左键单击“图形算量软件”项目，启动软件；（图2.1）2.新建工程：第一步：进入图形算量软件GCL V8.0后，鼠标左键点击【新建向导】按钮，弹出新建工程向导窗口；（图2.3）第二步：输入工程名称，选择标书模式、计算规则、清单库和定额库。
（图2.4）注：您可以根据您所在的地区，可以选择相应的计算规则。
v 注1：如果工程是清单计价模式，则要求选择“招标”或“投标”模式；如果工程是定额算量模式，则选择“定额模式”即可。
v 注2：如果是清单算量要求在计算规则后面的倒三角中选择清单规则，如是投标或招标方计算标底还需按要求选择定额规则；如果是定额算量要求选择定额规则。
第三步：连续点击【下一步】按钮，分别输入工程信息、编制信息及辅助信息；v 注：工程信息、编制信息与工程量计算没有关系，只是起到标识的作用，该部分内容均可以不填写。
您可以根据实际情况输入，不会对计算有任何影响。
第四步：点击【下一步】按钮，输入辅助信息；在这里，室外地坪相对标高输入－0.3m，外墙裙高度为0；温馨提示：1、室外地坪相对标高影响外装修以及土方的工程量；2、外墙裙高度影响外装修工程量；第五步：完成；您可以查看所输入的信息是否正确，如果不正确，您可以点击“上一步”进行修改；确认输入信息无误后可以点击“完成”。
点击完成后就可以完成工程的新建；（图2.6）注：点击完成后，发现工程信息有错误，可以在相应的属性值进行修改。
v 建立工程部分小结：v 1、室外地坪相对标高：按照图纸输入准确信息，此部分信息影响外墙装修工程量及土方回填工程量，一定要结合图纸或实际准确输入；v 2、外墙裙高度：根据实际外墙裙高度以毫米为单位进行输入；二、工程设置：用户在新建完工程后，可以在导航栏中的工程设置查看标书模式，计算规则的版本号及定额库和清单库等信息，如下图所示：（图2.7）提示：计算规则的版本号要与主程序的版本号一致，否则将导致计算错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章工程造价计算方案一、算量软件思路：总体通过绘图建模的方式，快速建立建筑物计算模型。
再通过建立工程确定其计算规则；建立楼层确定构件的竖向高度尺寸、以及标高；建立轴网确定平面定位尺寸；对于每个构件，先定义构件属性，如确定其截面、厚度、材质等，再套取清单或定额做法；定义完构件后，对图纸将构件绘制在轴网上。
这样，建筑模型就建立好了，软件自动考虑构件与构件之间的关系的扣减关系，按照内置的计算规则自动扣减。
二、正常使用广联达算量软件，先用钢筋软件利用电子版图纸导入识别进行计算钢筋，经检查无误后转入土建算量软件计算土建工程量（二种软件可互导），当多轴网时，需按轴网分域调整楼层层高，另外对抗震等级、砼强度等设置项目进行重调整，对于钢筋部分土建可直接用的构件要大体检查一下，套定额合并工程量时，如楼梯计算范围内的柱梁不得算。
三、对于软件中不能识别的构件，采用新建画图上。
对于既不能识别又不能画上的构件，采用单构件参数化图集进行计算。
以上方法均不行的构件，采用手工输入法进行计算。
当按算量软件都不方便且较慢时，可采用神机妙算中统筹法进行计算。
小型构件和节点用此方法计算时，钢筋应利用其数据计算，不要重复计算，浪费时间。
四、工程造价计算全部过程及顺序详见《目前工程预（结算）编制的主要操作步骤及项目分类》表。
五、编制过程和检查过程同样重要，编制完成后按《工程算量和计价项目检查目录表》中所提示的项目进行整体自检，另外再由专人全面核对，核查后打印工程造价文件初稿，初稿经业主检查后，对于实际存在的问题进行修正后，再出正式的工程造价文件，最终文件是否加大？加大多少?应满足业主要求，不加大版本终稿要准确，最大误差应控制在审定价的10％以内。
六、图元存盘与提取，是用于多人做后，再放入一块或这次做的，下次可再利用，可反复利用不同工程相同构件的成果，大大提高工作效率，也可在本工程内反复利用。
七、计量软件绘制总流程7.1总体流程：先主体、装修、再零星7.2按结构类型:剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁框架结构：柱→梁→板框剪结构：柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板砖混结构：砖墙→门窗洞→构造柱→圈梁7.3 按建筑物的不同位置：首层→地上→地下→基础7.4 具体操作方法见GCL2008 操作手册、GGJ2009操作手册以下仅对操作技巧和易错的地方作出明确定。
八、一般技巧1、优先使用批量选择+智能布置会体现功能的结合性和实用性，快速全年便捷。
2、可以直接修改的地方：轴号、轴距3、错位的轴线可以使用自动生成将轴号排序4、在任何界面下都可以添加辅轴5、定义的名称后可加附加标识以便套用选择定额6、做法编辑利用P197、做法复制利用P19第二章钢筋算量（2013版）一、计算途径与设置（一）、操作流程启动软件→新建工程→工程设置（楼层设置）→绘图输入（建轴网、构件、设置属性、绘制构件）或识别图纸→单构件输入（建构件，单构件钢筋输入）→汇总计算→报表打印（二）、CAD导图原理、范围与注意事项1、图纸文件格式：CAD图纸文件（.dwg）,广联达软件导出的图纸（.GVD）。
2、识别顺序：轴网→柱→墙→梁→板→钢筋→基础。
3、CAD识别选项设置（在导航【CAD识别】下【CAD草图】上右角【CAD识别C】按钮中）○1、该设置是确定CAD图中的、尺寸误差、代号（区别名称来识别）等在识别过程中在哪些范围内才能正确识别，如不符则识别不了或识别错误，需查看调整设置后重新识别。
○2、墙：宽误差范围5MM、墙端头相交误差延伸范围100。
○3、门窗：墙与门窗相交、门窗代号、离地高度900。
○4、梁：梁端距柱、墙、梁范围内伸200 、梁引线延伸80 、无截面标的梁最大截面宽度300 、吊筋线每侧允许超出梁宽的比例20％；基础梁与框架梁因名称不同算法差异很大，图纸一般代号为DL(地梁)当是基础梁时在23行后边的JZL改为JZL，DL，如果是框架梁在19行后边的KL改为KL,DL 。
○5、柱：有的图纸用Q1、Q2来代表暗柱，在26行暗柱代号里面加Q，生成柱边线的搜索范围，以鼠标点选为圆心，在半径3000内搜索封闭的区域。
○6、独基、桩承台、桩设置，桩与承台代号不能错位，否则要修改设置，基础高度是在楼层表上的所标注的默认高度，识别时不能识别高度的，如何不要修改基础高度再按后面详细做法。
○7、自动识别板筋：负筋只标注全长未分别标注两边时要勾选。
４、表格识别：对于楼层表、柱表、连梁表、门窗表在【CAD草图】菜单下进行识别来反建楼层、构件。
５、图片管理：无CAD图时可通过图片结构图，可将图片导入到软件中，辅助建立工程模型，按导入、清除、旋转、设置比例、移动等操作，因利用率低，基本不用。
６、当在操作不熟练的地方一定要看移动鼠标时的文字帮助中介绍步骤，经常给忘记了，切记！7、当需查看某个构件的钢筋三维时，需选中图元右键点击【单图元计算】后，才能看到实体钢筋，但有少数构件看不到钢筋如暗梁等。
8、当在无轴线处画构件时，可采用Shift+左键操作，在参照点上找点时，起点不连时，先按Shift后点击此点后输入显示框上的坐标数据即可找到，当从此点为始点时需先点击始点再按Shift键即可相连。
但中间点不需再点击了。
9、不用上法也行更省事，可在向一边拉伸时，找准相应的位置并放大，看到与其实际位置重合时且图形直齐时，按一下回车即可（不需输入数据，实体显示定位，但有误差）。
如用移动等方法，只要显数据闪动块时都可输入数据（不是坐标数据，是随鼠标移动而显示的动态数据）定位（只要看准不输入数据也行）。
可根据情况选择移动、拖拉显数据输入法、偏移、延伸等方法。
（三）、钢筋计算设置1、钢筋比重、6和6.5直径的比重复制相同；2、ⅠⅡⅢ级钢筋代号分别是A、B、C，非冷轧肋钢筋（L）；3、构造柱钢筋预埋形式软件为下预埋筋，上预埋件，施工一般为上下均为预埋钢筋，需修改设置，在砖砌体中。
4、挑梁增筋暂按小构件计。
5、次梁加箍筋需设置，计算式不见，但重量增加是有效的；6、基础、柱、等节点锚筋选型；7、板分布筋、拉拉筋等都可统一修改设置；8、负筋、跨板受力筋标注距离设置；9、（四）、大项完后计算当柱、梁、板、墙完成后，特别是墙向土建转换后，要进行柱墙等全部汇总计算，早发现错误早修改，避免装饰构件画上，删除了全要补画；迂到这种情况时，一定要检查哪些装饰构件依附于上且记下不能忘记补画。
二、新建工程1、启动软件→新建导向→填写工程名称→损耗模板（可因定额而定，选安93为2%，需在内设中修改为2.5%，请注意直径横排）→报表类别选择全统（2000）→计算规则（结构图中钢筋所用图集代码）→汇总方式（预算按外皮，下料按中）→下一步→填写结构类型、设防列度、檐高、抗震等级→下一步→下一步→修改钢筋比重数据（6直径的比重复制为6.5的普通+带肋）→下一步→弯钩设置不动按规则下一步→完成。
2、钢筋常用的布置规则正常按图集，当不同时可进入修改，计算设置中包括计算设置、节点设置、箍筋设置、搭接设置、箍筋公式。
【计算设置】—锚固弯折长度等【节点设置】—柱顶筋弯锚形式【箍筋设置】—略【搭接设置】—软件默认的是常用的方式【箍筋公式】—略三、导图与整理（分张、定位）1、导图算钢筋时要导入结构图（多张一块的大图），点击导入CAD图纸→选择要导入的图纸→点击打开→弹出比例框1：1，如不符时可修改确定完成。
导入后经测量比例不符，需重新设置比例：在CAD草图绘制工具栏上点击【设置比例】，根据提示，利用鼠标选择两点，软件自动量取两点距离，并弹出对话框，如量取的与实际不符，则在对话框中输入两点间实际距离，点击确定后软件会自动调整比例。
2、图纸分割目前自动整理图纸（分割）功能无效，全采用手工分割（施工图大多不规范），图纸名称不需打字，只要点击一下图CAD上标注的名称可自动输入。
3、定位可不先全部定位，因有的图纸上下建筑物外边错位，轴线不同，定位后不一定重合，可在打开CAD图后，点【CAD定位】再点需与轴网×标志点对应重合的点空拖点击×标志点即可重合，然后检查纵横轴线是否重合，直至重合为止。
4、识别的图纸显示不全的处理方法（1）、先利用天正CAD软件（升级新版的试用版）打开转换施工方提供的电子版。
步骤：使用天正CAD软件打开所需导出的CAD楼号文件（如6#楼）→在单位电子版图打开后再在菜单上选择【文件布图】下的【图形导出】的命令→在保存类型栏上选择【天正3文件】（文件名不需动）→天正软件自动将CAD文件转成TArch3的格式文件，（2）、打开广联达计量软件，添加图纸时要选择转换后的带后缀【t3】格式图纸文件进行识别，这样识别的图纸就会全部显示。
四、建楼层（一）、新建楼层1、建楼层→进入楼层设置界面，也可从【CAD草图】界面中的【识别楼层表】中进行设置，注意本区域的首层和基础行要保留，否则不行。
2、当出现不正常楼层时需小心处理：（1）、上有电梯机房或梯堡时要设为独立层，女儿墙、构架和梯堡的高度与机房不同时，可在其层中的属性中另外调整层顶标高，即可，总之，在该向度段内谁的建筑面积大且构件多的层构件设为层高构件，其他跟着修改。
（2）、当层面或楼层中的一层很高且有梁墙但无板时，需设一层夹层，且不增加层数的名，如6层下（或上）夹层，柱等实质为二层构件，但均在6层命名内，不乱。
（3）、基础层高错位，地下室顶层比0.00低1M左右，但建筑标高低为0.00，实质结构标高为0.00以下，这样一层结构要延伸至地下室顶板。
（4）、以上情况，地下室与上部楼层分别计价时：计楼上时，要计到地下室顶板上，要将基础厚度设置为100厚（是最小值，否则扣除保护层钢筋等软件不能计算已经试用过），以便柱与基础连接；计地下室时，首层不能删除，但实际上无量（除室外工程），是最高的保留层，0.00以下在楼层设置表上是负一层，低于地下室顶板段为负一层，地下室（一般的负一层）为负二层，以下为基础，经实践行。
（5）、地上地下分开计价时对柱筋量的影响○1、地下柱顶增加锚固长度（与一层配筋相同情况下）；○2、一层柱主筋底增加长度（含100+弯锚+插筋，只有底层有）；○3、三维看每层柱的底主筋较楼层高于接头长度，顶端高于楼顶一个接头长度（除顶层顶）。
○4、以上钢筋增量通过对节点设置的修改来调整，但经实践只有框架柱调整后有效，暗柱（墙柱）和剪力墙节点设置调整无效（待研！，因其上下锚固不能为0），其处多筋可在经计算手工扣减或从小构件中少计。
注意：○1基础层底设为常用的底标高，有地下室时基础层高度为筏板厚度○2基础上面一层从基础层顶到该层的结构顶板顶标高○3中间层从层底的结构板顶到本层的结构的板顶○4首层的底标高是指结构如基础梁顶的标高○5当住宅首层为0.00时下架空层或车库等按-1层考虑○6基础层和顶层易错，要根据结构、立面、剖面图等综合正确取定，不能仅按图纸上的楼层表设置，有的表有错误，同时应认清以下问题□软件中的每层柱梁板，特别是梁板指的是每层的顶梁顶板，大部分图纸的梁板图是以楼层底标高的层数命名的，很容易将楼层识别错层，如图纸上的二层梁识别到软件的二层构件上去了，千万要注意。
