PT伏安特性测试仪
YTC8750B 伏安变比极性综合测试仪 用户操作手册说明书
YTC8750B伏安变比极性综合测试仪用户操作手册目录概述 (3)注意事项 (4)第一章主要特点 (5)第二章主要测试功能和技术参数 (7)第三章面板示意图 (8)第四章操作指南 (9)概述YTC8750B伏安变比极性综合测试仪，是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点、交流耐压和二次侧回路检查等设计的多功能现场试验仪器。
实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB 接口将测试数据上传到电脑进行编辑保存或打印。
操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
注意事项1、为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。
2、试验前请将仪器可靠接地。
3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。
4、CT变比极性试验时，应将不检测的二次绕组短接。
5、做PT伏安特性试验时，一次绕组的零位端接地。
6、伏安特性实验过程中，按下控制器，测试仪将会保持目前电压输出，以便检测用，再次按下控制器，试验结束。
7、在做CT变比实验时，如果一次电流比较大导致接线柱过热，应等接线柱温度降低后再拧开一次连线。
注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。
第一章主要特点一、安全可靠：国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。
二、符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
互感器伏安特性测试仪伏安特性功能的校准
互感器伏安特性测试仪伏安特性功能的校准作者：赵斯衎林艳红来源：《机电信息》2020年第17期摘要：互感器伏安特性测试仪虽然各个生产厂家的名称不同、型号不同、参数不同，但是伏安特性是其基本的性能指标。
为此，结合电磁计量专业知识，对该部分功能进行了校准分析，从而达到量值溯源的目的。
关键词：互感器;伏安特性;量值溯源0 引言互感器伏安特性测试仪主要是对互感器的伏安特性进行试验的专用仪器，是继电保护测试和高压绝缘测试的专业检测仪器。
互感器伏安特性测试仪主要由调压系统、变压器、电压和电流测量系统等部分组成，可以对电流互感器或电压互感器进行基本误差、极性判别、变比检查、二次回路负载等参数的检测，是现场进行互感器交接试验、预防性试验的常规设备，在电力工程领域已得到广泛运用。
互感器伏安特性测试仪的生产厂家不同、型号不同、名称也各不相同，如互感器综合测试仪、互感器伏安特性测试仪、互感器误差特性测试仪等。
而伏安特性作为此类仪器的基本性能指标，其数据结果的准确与否直接影响到互感器伏安特性测试仪的优劣程度，也间接决定了互感器交接试验、预防性試验的准确性与可靠性。
综上所述，有必要制定一套规范的校准方法，以解决此类仪器基本性能的量值溯源问题。
1 互感器伏安特性功能的校准测量伏安特性，主要是为了检查互感器的铁芯质量，通过鉴别铁芯磁化的饱和程度来判断互感器的绕组有无匝间短路等缺陷。
通过对比各个厂家、不同型号的互感器伏安特性测试仪可以发现，该部分功能主要分为电压部分与电流部分，可以结合电磁专业计量中校准仪器的特点进行分析。
2 伏安特性电压示值的校准2.1 外施电压法外施电压法适用于不带标准电压源的互感器伏安特性测试仪，如图1所示。
当被校测试仪输入的伏安特性交流电压量程在1 000 V以下时，采用交流电压源作为测量标准进行校准。
交流电压源所输入的标准电压值与被校测试仪电压显示值之差即为伏安特性交流电压的示值误差。
当被校测试仪输入的伏安特性交流电压量程在1 000 V以上时，采用电压互感器作为测量标准，利用升压器进行升压，由数字多用表实时监测电压来完成校准。
GDHG-106A__CT-PT特性测试仪
GDHG-106A CT/PT特性测试仪武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDHG-106A CT/PT特性测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项●为了人身及设备安全，使用前请详细阅读说明书，并严格参照要求规范操作。
●试验前请将仪器可靠接地。
●本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。
● CT变比极性试验时，应将不检测的二次绕组短接。
●做PT伏安特性试验时，一次绕组的零位端接地。
●实验中严禁触碰所有测试端子。
本手册内容如有更改，恕不通告。
没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
前言本手册的目的是为了让使用者熟悉、安全、正确、有效地操作使用互感器测试仪。
参照这些指示将有助于防止危险、减少修理费用及由于不正常操作所导致的仪器故障。
此外，还可以确保测试仪的可靠运作和使用周期。
测试仪的使用必须遵照现有的关于防止事故发生和环境保护的各项相关标准所规定的所有安全要求。
只阅读测试仪使用手册并不能免除您必须遵守相关的所有国家及国际的安全规程。
用户手册必须在测试仪使用的现场时刻备有。
所有使用和用测试仪工作的用户必须要阅读它。
除了要遵守使用手册及本国和地方的一些关于防止事故发生的安全规程，还要注意用于安全和恰当工作的公认的技术流程。
为保障自身安全的安全规则符号注释在本手册中，不同的符号用于强调特定的安全/操作方式。
这些符号分列如下：注意表示有特殊意义的说明或额外的重要信息。
警告标记与安全相关的特殊章节。
电气危险强调对身体和生命有潜在危险的行为或指导。
仅由具有资质的人员操作，并且需十分小心和注意安全规程。
安全操作• 如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。
互感器伏安特性测试仪 500比5

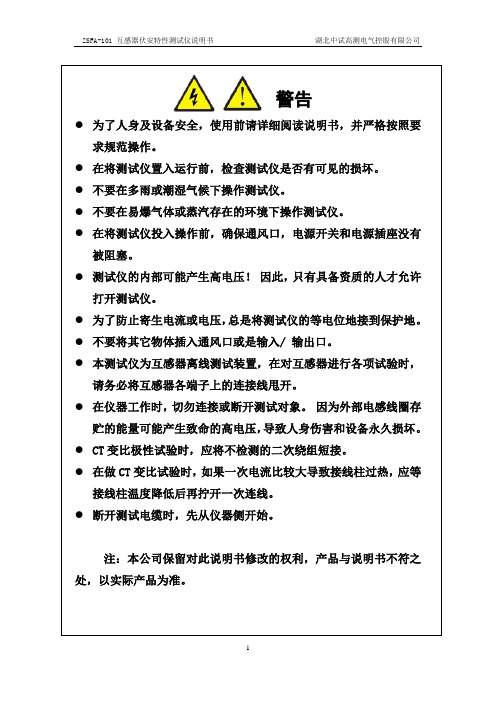

警告●为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。
●在将测试仪置入运行前，检查测试仪是否有可见的损坏。
●不要在多雨或潮湿气候下操作测试仪。
●不要在易爆气体或蒸汽存在的环境下操作测试仪。
●在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。
●测试仪的内部可能产生高电压！因此，只有具备资质的人才允许打开测试仪。
●为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。
●不要将其它物体插入通风口或是输入/ 输出口。
●本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。
●在仪器工作时，切勿连接或断开测试对象。
因为外部电感线圈存贮的能量可能产生致命的高电压，导致人身伤害和设备永久损坏。
●CT变比极性试验时，应将不检测的二次绕组短接。
●在做CT变比试验时，如果一次电流比较大导致接线柱过热，应等接线柱温度降低后再拧开一次连线。
●断开测试电缆时，先从仪器侧开始。
注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。
目录一、技术参数及特点 (3)1.设计用途 (3)2.产品特点 (3)3.面板说明 (4)4.技术参数 (5)二、操作及使用说明 (6)1.旋转鼠标使用方法 (6)2.开机 (6)3.主菜单 (6)4.励磁特性 (7)5.变比极性 (11)6.一次通流、交流耐压 (13)7.数据查询 (17)8.系统设置 (18)三、售后服务 (20)一、技术参数及特点1.设计用途本产品参考GB 1207-2006、GB 1208-2006等标准设计，用于对保护类CT进行自动测试，适用于实验室及现场检测。
可自动完成CT 励磁特性、CT变比、CT极性、CT比差、CT角差、CT一次通流、CT/PT交流耐压的测试。
2.产品特点●采用大屏幕液晶显示器，图形化显示界面。
●检测功能齐全，无需外接其它辅助设备，单机即可完成所有检测项目。
伏安特性测试仪的操作是怎样的
伏安特性测试仪的操作是怎样的伏安特性测试仪是一种常用的电气测试设备，主要用于测试电路的电压和电流等特性参数。
本文将介绍伏安特性测试仪的操作步骤以及注意事项。
前提准备在使用伏安特性测试仪之前，我们需要进行以下准备工作：1.确认测试仪器的型号和规格，例如测量范围、分辨率等参数。
2.检查测试仪器的外观和连接线，确保无损坏和接触良好。
3.备齐测试所需的电缆和插头等辅助器材。
操作步骤第一步：接线将测试仪的电源线插入电源插座，并确认测试仪的电源指示灯亮起。
然后按照测试电路的接线图连接好测试仪的正负电极和被测电路。
测试电路的接线图可以根据不同的测试项目设置，一般包括电源、负载和测试仪的连接线等。
第二步：设置测试仪在伏安特性测试仪的面板上，设置测试目标和相关参数，例如测试范围、测试方式和采样率等。
如果需要进行瞬态测试，还需要设置测试仪的响应时间和触发方式等参数。
测试仪的具体设置方法可以参考其使用说明书，一般需要对测试仪的按键和旋钮等进行选择和调整。
第三步：开始测试确认测试仪和测试电路已经连接，测试仪已经设置完成后，可以开始进行测试了。
一般需要将负载的电流或电压按照一定的步进方式进行变化，记录测试数据并保存到测试仪或计算机等存储设备中。
测试数据可以根据需要进行统计和分析，例如计算电流和电压的大小关系等。
注意事项在操作伏安特性测试仪时，需要注意以下几点：1.仪器的测试精度会受到外界因素的影响，例如环境温度、空气湿度和磁场等。
在测试时应该尽量选择安静的环境，并对测试仪和测试电路做好屏蔽和防静电处理等措施。
2.在连接测试电路时，应该按照连接图和电路原理正确连接电源和负载，避免短路和过载等情况导致测试仪的损坏。
3.在设置测试仪参数时，应该遵循测试目标和设备性能规格，选择合适的测试方式和采样率等参数。
如果不清楚测试仪的具体参数设置方法，应该查看测试仪使用说明书或相关教程。
4.在测试过程中，应该随时注意测试仪的显示和指示灯等状态，避免出现异常情况，例如测试仪报警、温度升高或电源故障等。
电流互感器伏安特性试验与误差曲线详解-伏安特性测试仪
电流互感器伏安特性试验与误差曲线详解王兰芳武汉市华英电力科技有限公司1 概述在电力系统中针对于保护用电流互感器最常见的试验项目是伏安特性试验，在很多地方电力部门还要求对保护用电流互感器绘制误差曲线，并将误差曲线数据上报至相关的管理部门。
伏安特性试验对应于国家标准和IEC标准的准确称呼是励磁特性试验，执行励磁特性试验的目的是获取电流互感器励磁特性曲线，并根据励磁特性曲线计算电流互感器的相关参数以判断电流互感器是否能达到要求。
误差曲线是根据励磁特性曲线和电流互感器二次线圈电阻计算而来的曲线，误差曲线建立了电流互感器最大允许误差和所连接二次负荷的关系，只要确保电流互感器所在系统的短路电流和所接二次负荷落在误差曲线的允许区间内，保护用电流互感器就能正常工作，否则电流互感器则可能发生磁饱和而失效2 励磁特性试验2．1 励磁曲线的定义图1 HYVA-405测量的电流互感器励磁特性曲线在不同的标准中，电流互感器励磁曲线的绘制要求也不同，在IEC60044-1/GB1208中励磁曲线的Y轴是电流互感器二次端电压有效值，X轴是电流互感器二次端电流有效值；在IEC60044-6/GB16847电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值，X轴是电流互感器的二次电流的峰值；在IEEE C57.13中电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值，X轴是电流互感器二次电流有效值取对数后的值。
因此针对不同标准的电流互感器，其励磁特性曲线的绘制方法也不同，由于我国的标准遵从与IEC 体系，因此针对我国的保护用电流互感器励磁特性曲线主要有IEC60044-1/GB1208和IEC60044-6.GB16847两种。
在完成励磁特性曲线后通常要计算励磁特性曲线的拐点电压，拐点电压反映的是电流互感器进入磁饱和区域的阈值，拐点电压以后电流互感器进入深度磁饱和状态，如果电流互感器运行时其二次端电压达到或超过拐点电压，则互感器进入磁饱和状态而失效。
互感器综合测试仪 PT试验伏安特性曲线
互感器综合测试仪PT试验伏安特性曲线
产品特点：
1、全自动型测试仪
只需设定高输出电压和最大输出电流，仪器即可从零开始自动升压或升流进行各种试验。
试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线，并自动计算拐点值。
省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。
试验结果可以储存在机内，可以现场打印、事后打印，也可用U盘取出传至电脑处理打印。
操作快捷、简单、方便，容易掌握。
2、功能全面
装置所具备的功能如下：
CT试验：伏安特性曲线PT试验：伏安特性曲线
曲线拐点自动计算曲线拐点自动计算
5%和10%误差曲线5%和10%误差曲线
变比、极性变比、极性
比差、角差测量比差，角差测量
二次侧回路负载测试、二次侧回路负载测试
二次绕组交流耐压二次绕组交流耐压
二次直流电阻测试二次直流电阻测试
一次通流测试
3、输出保持
具有升压保持功能，用于计量检测及二次交流耐压试验。
具有升流保持功能，用于二次回路检查。
伏安特性测试仪使用方法
伏安特性测试仪使用方法汇卓电力是一家专业研发生产伏安特性测试仪的厂家，本公司生产的伏安特性测试仪在行业内都广受好评，以打造最具权威的“伏安特性测试仪“高压设备供应商而努力。
伏安特性测试仪是一款专门为测试互感器：伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。
在不使用外接标准互感器的情况下；实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232接口与笔记本电脑联机使用或上传数据。
操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
伏安特性测试仪支持CT（电流互感器）和PT（电压互感器）检测，且自带1000V 交流电源和650A大电流源。
该互感器测试仪无需外接其它辅助设备，单机即可完成所有检测项目。
采用智能旋转控制器，操作简单，全自动给出检测结果。
大屏幕液晶，图形化显示界面。
按规程自动给出(伏安特性)拐点电压和电流。
自动计算5%和10%误差曲线。
伏安特性测试仪可保存100组测试数据，掉电后不丢失。
自带微型快速打印机、可直接现场打印测试结果。
具有电压和电流保持功能，方便计量检测。
技术特点1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。
快捷、简单、方便；2.国内首创接线接线方式，自适应电压接入。
只需4个接线柱便可完成CT/PT的所有试验；3.功能全面，可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT 二次侧回路、交流耐压测试；4.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试；5.伏安特性试验单机输出电压0-1000V、电流0-650A；采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验；6.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。
CT-PT互感器伏安特性(励磁特性)测试
GDHG-106B CT/PT 互感器特性测试仪
注：每做一次伏安特性测试，测试仪自动完成一次互感器的退磁。
图 10，打印设置界面
图 11，退磁界面
2、退磁试验
（1）参数设置：
在 CT 主界面中，选择“退磁”后，进入测试界面见图 11，设置
二次侧额定电流： 1A 或 5A。
（2）试验：
接线图见（图 5），测试仪的 K1、K2 为电压输出端，试验时将 K1、
图 12，CT 变比极性测试界面 图 13，CT 变比极性（角差比差）接线图
4．CT 角差比差试验 （1）参数设置：
在 CT 主界面中，选择“角差比差”后，进入测试界面（图 14）， （注：应参照互感器铭牌上的实际额定变比值设定）CT 的一次额定电流： 0～25000A，二次额定电流：5A/1A。设置互感器额定负荷，并选择“满
图 2 CT 主界面
图 3 PT 主界面
八、CT 测试 进行电流互感器励磁特性、请移动光标至 CT，并选择相应测试选项。
1. CT 励磁（伏安）特性测试 在 CT 主界面中，选择“励磁” 选项后，即进入测试界面如图 4。
（1）参数设置： 励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果
GDHG-106B CT/PT 互感器特性测试仪
图1 2．面板注释：
1 —— 设备接地端子 2 —— 显示器标志 3 —— 通讯口 4 —— 打印机 5 —— 液晶显示器 6 —— 控制器
4
GDHG-106B CT/PT 互感器特性测试仪
7 ——CT 变比/极性试验时，大电流输出端口 8 —— CT 变比/极性(角差/比差)试验时，二次侧接入端口 9 —— CT/PT 伏安特性试验时，电压输出端口；CT/PT 负荷试验端口 10 —— PT 变比/极性（角差/比差试验）时，一次侧接入端口 11 —— PT 变比/极性（角差/比差试验）时，二次侧接入端口 12 —— CT/PT 直阻测试端口 13 —— 过流保护（功率）开关 14 —— 主机开关 15 —— 主机电源插座 16、17、18、19、20、21、23——测试项目接线简图 22—— 扩展端口
互感器：电流、电压互感器伏安特性测量变比接线方式
互感器：电流、电压互感器伏安特性测量变比接线方式互感器用途及标准介绍互感器伏安特性测试仪是一款多功能全自动化的CT、PT特性测试仪器，采用“电流法”，可用于保护类电流、电压互感器的伏安（励磁）特性、变比、极性、一次通流和交流耐压等综合试验，满足GB 1207-2006《电磁式电压互感器》和GB 1208-2006《电流互感器》的技术标准，采用ARM芯片为处理核心，测量精度高，功能性强，试验完成自动绘制曲线和打印数据报告。
电流互感器变比接线方式变比的接线方式是很简单的，将CT的一次侧开路，在二次侧施加试验电压，同时，将不用的二次绕组短接接地，下面看下SJFA-K互感器伏安特性测试仪的接线方法是如何表现的。
图中，a1，a2是电流互感器一次电流，s1，s2 是电流互感器二次电流，k1，k2是伏安特性的输出端子，需要提醒您的是，测量时该端口有持续电压输出，电压大小有被试的容量决定。
上图中，左侧CT是电流互感器伏安特性的测试数据，I（A）是电流，U（V）是电压，通过数据分析伏安特性关系，同样可以通过曲线分析，测试简单，显示直观，结果可以通过面板打印机输出或者直接储存数据。
电压互感器变比接线方式电压互感器的接线方式与电流互感器同理，需要注意2点，1，测量电压互感器伏安特性时，二次侧电压不要短接；2，在pt柜内最好不要做电压互感器的伏安特性试验，避免安全安全距离对测量造成影响，下面我们看一下PT（电压互感器）的参数设置面板。
上图是PT伏安特性的参数设置界面，左侧是功能的设置与显示，右侧是所有功能模块，上侧是互感器类型的选择。
总结电流、电压互感器伏安特性测量变比接线总体是很简单，一般通过观察接线图说明就能独立完成所有的试验项目，时基电力作为电力试验设备的制造厂家，温馨提醒您，该产品只针对保护用互感器的功能测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉华能阳光电气PT伏安特性测试仪第一章：技术参数表1.1 仪器技术参数1.3面板结构介绍1、CT一次侧接线柱2、CT/PT二次侧接线柱3、PT一次侧接线柱4、外接升流器输入端5、外接调压器输入端6、接地端子7、320*240 LCD 显示屏8、微型打印机9、对比度调节 10、RS232计算机通讯口武汉华能阳光电气11、旋转鼠标 12、复位按钮13、外接测量口 14、主回路空气开关15、仪器电源开关仪器侧板上装有仪器供电电源插口（带2A保险）和散热风机，仪器电源插口可接受220V和380V电源输入，仪器会根据输入的电源进行自适应调整。
第二章：功能键说明及主菜单2.1 旋转鼠标及液晶显示说明PT伏安特性测试仪采用320×240高分辨率灰色背光液晶显示屏，即使在强烈日光下也能清晰显示。
试验过程，试验环境设置及试验结果均显示在LCD屏上，全汉字操作界面，仪器操作控制采用先进的旋转鼠标作为输入方式，使用方便简单，左右转动旋转鼠标可控制光标在界面内活动，按下鼠标则表示选种当前选项或输入0-9数字。
2.2 开机界面和主菜单介绍首先将AC220V或AC380V电源连接至仪器面板，打开面板上主电源开关，仪器进入开机欢迎画面，开机完成后仪器显示如图2.1所示画面，进入待机画面后光标指示的当前试验项目为CT测试，当前选择项目的背景会反色。
按下旋转鼠标即可进入CT测试界面，旋转鼠标则可选中PT测试项目、时间设置或PC通信武汉华能阳光电气PC通讯PT伏安特性测试仪使用RS232通信口与PC机进行联机，用RS232连接线或USB转232转换器将仪器与PC机连接，并选择PC通信选项，进入图2.2所示PC通信状态，如果设备没有安装PC机应用程序，请找到随机所配的应用软件安装光盘，点击Setup.exe安装应用软件，在应用软件安装完成后，双击应用程序，程序会自动搜索计算机串口，如果发现设备已经连接，则程序进入联机状态。
如果程序提示联机失败则检查接线和设备的设置之后，重新启动软件直到设备联机成功为止。
设备与计算机联机成功以后，试验人员可以在计算机上查看设备Flash中存储的历史数据，也可以使用计算机控制设备进行CT极性试验，CT变比极性试验，CT伏安特性试验，PT极性试验，PT变比极性试验和PT伏安特性试验，并可将试验结果保存，打印成A4文档，将数据导出成Excel格式。
试验过程中仪器所采集的所有实时数据都会被显示在应用程序的软件录波器中，应用程序还可以根据试验结果计算CT伏安特性试验所对于的CT误差曲线，在联机结束后可以按住复位按钮使设备重新启动并退出联机界面。
2.3 修改时间日期在仪器待机画面中选择时间设置选项，然后确定进入图2.3所示时间设置画面，使用仪器的旋转鼠标可以设置仪器的年、月、日、时、武汉华能阳光电气分参数。
第三章 CT测量操作方法介绍3.1 CT伏安特性试验和误差曲线计算3.1.1 试验接线CT伏安特性试验可以选择单机试验和外接调压器试验，单机试验是指只需要利用仪器的内置调压器进行试验，不需要外接任何升压仪、升流和调压仪器。
1）CT伏安特性单机试验接线如图3.1所示：图3.1 伏安特性单机试验接线图2）CT伏安特性外接调压器试验接线如图3.2所示，外接调压器试验使用选配的调压器进行伏安特性试验，在CT伏安特性试验设置界面中选择外接调压器试验则会进入外接调压器试验环境，外接调压器试验开始后，用户控制调压器升压，仪器不断采集CT二次侧的电压和电流实时数据，一旦采集的电压或电流值超过设定的任何一项时，试验就会自动停止。
武汉华能阳光电气图3.2 CT伏安特性试验外接调压器接线图3）外接升压器试验接线如图3.3所示，外接升压器使用选配的外接升压器进行伏安特性试验，在CT伏安特性试验设置界面中选择外接升压器试验，则会进入外接升压器试验环境，试验过程与操作和单机试验相同。
图3.3 CT伏安特性试验外接升压器试验3.1.2 试验参数设置进入CT测试主界面后，转动旋转鼠标将光标移动到“伏安特性试验”选项，按下旋转鼠标就可进入伏安特性试验设置界面，伏安特性试验设置界面如图3.4所示，转动旋转鼠标可以改变当前所选择选项数值，将光标移动至“返回”，按下鼠标则可返回至CT测试主菜单界武汉华能阳光电气面，CT伏安特性参数设置界面的各参数含义如下：1）最大输出电流：设置CT伏安特性测试时的最大二次电流值，此值一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设为5A。
600A/1A则二次电流一般设为1A，仪器内置互感器二次侧所测量的最大电流范围1-20A。
2）理论拐点电流：估计的拐点电流值，理论拐点一般为CT额定电流的0.1-0.2倍，可据此设置一个分段点电流值，分段点范围一般可设为是：0.1-1.0A，“理论拐点”与下面的“拐点前步长”、“拐点后步长”结合在一起，对测试过程的电压电流数据个数进行控制。
3）最大输出电压：二次最大电压是指CT伏安特性试验时的电压停止条件，如果不太确定可设为400V进行试探性的试验，如果试验完成后，400V时CT还没有达到饱和则可将此电压设高，在AC220V电源输入情况下最大输出电压为600V，在380V输入下最大输出电压可达1000V。
4）拐点前步长：理论拐点电流以前的电流采集，按这个设定值的n 倍进行记录，电流和电压数值的采集是同步进行的，拐点前步长数据采集范围可以设定为：0.01-0.50A。
5）拐点后步长：理论拐点电流以后的电流采集，按这个设定值的n 倍进行记录，拐点后步长记录范围是：0.1-2.5A，且是0.1A的倍数。
3.1.3 试验画面武汉华能阳光电气完成伏安特性试验参数设置后，选中“单机试验“，按下旋转鼠标进入单机试验运行界面，再按下“运行”，仪器会控制自带的内置调压器升压，进行伏安特性试验，记录试验过程中电压和电流数据，一旦采集的电压或电流数值超过设置的电流或电压最大值，试验自动结束，调压器返回零位。
3.1.4 查看伏安试验历史数据PT伏安特性测试仪只能保存CT伏安试验结果，CT误差曲线和PT伏安特性试验结果三种数据，在CT伏安特性试验界面中可以查看CT伏安特性历史数据，查看历史数据的操作说明如下：1）查看数据：选择查看数据，可以浏览保存的伏安特性曲线，详细的伏安特性电压电流数据，误差曲线等（如果没有保存误差曲线则无）。
2）删除本组数据：删除当前所选中的数据组3）删除所有数据：将所有保存的数据永久删除。
4）返回：返回到上级界面3.2 CT变比极性试验3.2.1 单机变比极性试验CT单机变比极性试验接线如图3.7所示，武汉华能阳光电气图3.7 CT单机变比极性试验接线在进行CT变比极性试验设置时，按被试品的比值大小来设定一次测试电流，如果一次额定电流超过600A，可将一次电流设为400A-600A，二次额定电流按被试品铭牌标注设置为5A或1A。
一次电流检测点可随意在零到设定的一次电流之间取5个点。
CT变比极性试验设置画面中的单机试验、外接升压器试验和专用升流器的含义和CT伏安特性类似，单机试验是指利用仪器内置的调压器和升流进行试验，外接调压器和专用升流器则使用选配件完成试验。
图3.9 CT变比极性试验结果CT变比极性试验结果显示如图3.9所示，在画面中可选择停止，打印和返回，其含义分别为为：1）停止：按下后仪器立即停止升流，并自动将调压器返回零位2）打印：使用仪器自带的微型打印机，打印试验结果3）返回：返回到上一级试验界面。
武汉华能阳光电气外接调压器器试验接线如图3.10所示，CT外接调压器变比极性试验的控制过程和CT外接调压器的伏安特性试验相同。
外接升流器试验接线如图3.11所示，CT变比极性的外接升流器试验和CT变比极性单机试验接线相同。
图3.11 CT变比极性外接升流器接线图3.3 CT极性试验CT极性试验接线如图3.11所示，CT极性试验接线与CT变比极性试验接线方式相同，极性试验操作界面如图3.12所示，按下运行后，仪器会自动检测所连接CT的极性。
选择打印则将试验结果打印，选武汉华能阳光电气择返回则返回至CT试验主界面。
第四章 PT测量操作方法介绍4.1 PT伏安特性试验和误差曲线计算4.1.1试验接线PT伏安特性试验可以选择单机试验和外接调压器试验，单机试验是指只需要利用全自动互感器综合测试仪的内置调压器进行试验，不需要外接任何升压、升流和调压仪器。
PT伏安特性单机试验接线如图4.1所示：图4.1 PT伏安特性单机试验接线图PT伏安特性试验的接线和CT伏安特性试验相同，详细的说明请参照CT伏安特性试验操作和接线。
注意：做PT伏安特性试验时一定要注意CT一次侧的绝缘和注意保护试验人身安全，因为PT试验过程中PT一次侧可能会产生一个很大的电压。
武汉华能阳光电气4.2 PT变比极性试验4.2.1单机变比极性试验图4.2 PT变比极性试验接线图PT变比极性试验接线如图4.2所示，在进行PT变比极性时其单机试验、外接升压器试验和外接调压器试验与CT伏安特性试验中阐述是一样的含义。
PT变比极性试验的外接升压器接线如图4.3所示。
图4.3 外接升压器接线图一次电压和二次电压作为试验自动停止的判定条件，按被测品的变比大小设置一次侧测试电压，AC220V电源输入时最大输出电压为600V，武汉华能阳光电气AC380V电源输入时最大输出电压为1000V。
4.3 PT极性试验PT极性试验接线与PT变比极性试验接线图相同，如图4.4所示。
PT极性试验试验界面如图4.5所示，按下运行按钮进行极性判定，按下打印按钮则打印极性试验结果，按下返回则返回至PT试验主界面。
第五章安全注意事项使用时应将仪器面板上的接地端子可靠接地。
作伏安特性试验自动升压试验时，请勿外接调压器。
（外接调压器和外接升压器不是相同概念，请参看说明书有关章节）仪器的工作电源为～220V或～380V，插座装在侧板上。
请勿堵塞仪器侧板上的风扇通风口，以免仪器过热。
如果仪器长期不用，请放在干燥通风处保存，并一个月通电一次。
第六章应用软件使用说明6.1 应用软件安装第一步双击Setup.msi出现如图6.1所示画面图6.1应用程序安装第一步第二部点击下一步进入图6.2所示画面武汉华能阳光电气图6.2 应用程序安装第二步第三步点击下一步进入图6.3所示画面第三歩应用程序安装第四步点击下一步进入图第四步应用程序安装点击关闭则完成了应用程序的整个安装过程。
注意：如果安装该软件的机器没有.NET Framework 2.0，安装软件会自动检测并在安装软件启动时启动.NET Framework 2.0的安装，安装.NET Framework 2.0时一直选择下一步即可。
6.2 应用程序使用说明6.2.1 PC在线试验在启动应用软件时，程序会自动检测是否连接了设备，如果计算机与设备正常连接，则程序进入软件联机界面如图6.5所示：图6.5 应用软件联机界面选择试验向导里面的不同试验项目则进入不同试验，变换当前所进行的试验时，选择文件->新建试验，则又可进入图6.5所示的试验选择界面。
