基于51单片机的篮球计分器
基于51单片机的篮球计分器
工程设计课程报告基于51单片机的篮球计分器姓名：莫崇维学号： ********2012 年 12月 22 日基于51单片机的篮球计分器一．需求分析篮球是一项充满乐趣的运动，打篮球可以学到很多课本里没有的东西，比如信任，合作，鼓励等，现在篮球普及率已经很高，不仅仅是专业运动员的运动，也是普通老百姓的活动，不管是走在学校里，还是公园里，甚至是乡村里，都能看到篮球场，都能看到打篮球的人，篮球已成为我们大部分人生活里不可或缺的组成部分，每天都能听到有人在谈论篮球，说说自己喜欢的NBA巨星……因为喜欢篮球，所以打篮球，时不时会来场激烈的比赛，篮球计分器将让我们摆脱用粉笔或记分牌计分带来的不便，轻轻松松几个按钮开关就能让我们记下分数，让我们感受到科技给我们带来的巨变。
计分器主要功能：1、记下双方比分，随时显示2、能够随时更改双方比分3、能够调整比赛的时间，还有暂停时间4、能够对换比分当双方更换场地5、时间走完能发出终场比赛信号二．方案设计根据所学的C语言基础知识和一些编程思想，对所需的一些硬件进行市场调查比较，选择了比较简单，易于实现的51单片机，结合运用了C语言思想进行方案设计，运用keil uversion软件编写程序。
51单片机内部的定时器/计数器进行中断可以结合软件延时实现计时。
采用89C51芯片作为硬件核心，其内部采用FlashROM,具有4KB ROM存储空间，能与3V的超低压工作，由于电路设计中时由于不具备ISP在线编程技术，可以运用STC-isp烧入程序。
图1给出了本系统的实现框图。
图1 总体框图三．电路原理设计电路主要包括CPU部分、电源部分、复位电路部分、按键部分、LED显示部分。
1、CPU部分51单片机为单芯片微控制器，常见封装形式为40脚双列直插式塑料封装DIP-40，其引脚识别为：正面面向用户，缺口向上，左上面第一脚为1脚，然后按逆时针方向依次为2~40脚。
通常第一脚有标志符号。
51单片机管脚图如图2所示。

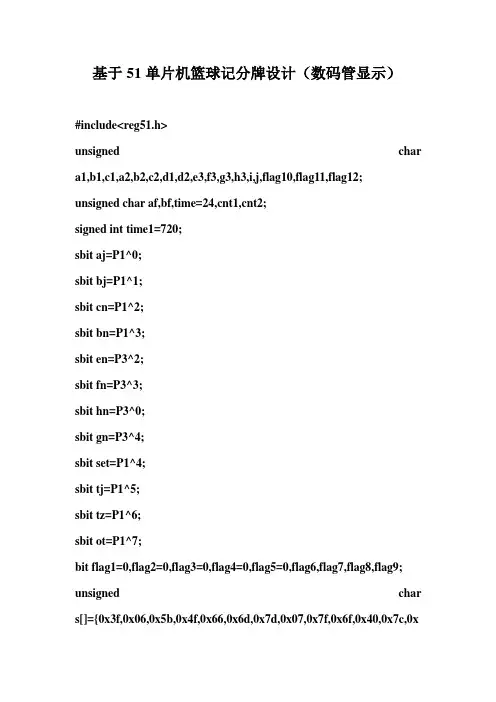

基于51单片机篮球记分牌设计
基于51单片机篮球记分牌设计（数码管显示）#include<reg51.h>unsigned char a1,b1,c1,a2,b2,c2,d1,d2,e3,f3,g3,h3,i,j,flag10,flag11,flag12;unsigned char af,bf,time=24,cnt1,cnt2;signed int time1=720;sbit aj=P1^0;sbit bj=P1^1;sbit cn=P1^2;sbit bn=P1^3;sbit en=P3^2;sbit fn=P3^3;sbit hn=P3^0;sbit gn=P3^4;sbit set=P1^4;sbit tj=P1^5;sbit tz=P1^6;sbit ot=P1^7;bit flag1=0,flag2=0,flag3=0,flag4=0,flag5=0,flag6,flag7,flag8,flag9; unsigned char s[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40,0x7c,0x39,0x5e,0x79,0x3e};void delay(unsigned char i); void display();void sw();void abbfen();void esnny();void esnne();void esnns();void esfzw();void hfwz();void ot1();void setj ();void timej ();void timez ();void main(){TMOD=0x11;TH0=0x3c;TL0=0xb0;TH1=0x3c; TL1=0xb0; EA=1;ET0=1;ET1=1; while(1) {display();abbfen();sw();esnny();esnne();esnns();esnne();esfzw();hfwz();timej ();timez ();setj ();ot1();}}void delay(unsigned char i ) {unsigned char j,k;for (k=0;k<i;k++)for (j=0;j<10;j++);}void display(){a1=af/100;b1=af%100/10;c1=af%100%10;P2=0x00;P0=s[a1];delay(2);P2=0x01;P0=s[b1];delay(2);P2=0x02;P0=s[c1];delay(2);P2=0x03;P0=s[10];delay(2);a2=bf/100;b2=bf%100/10; c2=bf%100%10;P2=0x04;P0=s[10];delay(2);P2=0x05;P0=s[a2];delay(2);P2=0x06;P0=s[b2];delay(2);P2=0x07;P0=s[c2];delay(2);e3=time1/60/10;f3=time1/60%10; g3=time1%60/10; h3=time1%60%10;P2=0x08;P0=s[e3];delay(2);P2=0x09;P0=s[f3];delay(2);P2=0x0a;P0=s[g3];delay(2);P2=0x0b;P0=s[h3];delay(2);d1=time/10;d2=time%10;P2=0x0c;P0=s[d1];delay(2);P2=0x0d;P0=s[d2];delay(2);}void abbfen(){if(aj==0){delay(10);}if(aj==0){flag1=1;}if(flag1==1&&aj==1) {flag1=0;af++;}}void sw(){delay(10);}if(bj==0){flag2=1;}if(flag2==1&&bj==1) {flag2=0;bf++;}}void esnny(){if(cn==0){delay(10);}if(cn==0){flag3=1;}if(flag3==1&&cn==1) {flag3=0;TR0=1;}}void esnne(){{delay(10);}if(bn==0){flag4=1;}if(flag4==1&&bn==1) {flag4=0;TR0=0;}}void esfzw(){if(en==0){delay (10);}if(en==0){flag5=1;}if(flag5==1&&en==1) {flag5=0;TR1=1;}}void esnns(){if (fn==0){delay (10);}if(fn==0){flag6=1;}if(flag6==1&&en==1) {flag6=0;TR1=0;}}void hfwz(){if (gn==0){delay (10);}if(gn==0){flag7=1;}if(flag7==1&&gn==1) {flag7=0;time=24;}}void setj (){if (set==0){delay (10);}if(set==0){flag10=1;}if(flag10==1&&set==1) { flag10=0;j++;if (j==3) j=0;}}void ot1(){if (ot==0){delay (10);}if(ot==0){flag12=1;}if(flag12==1&&ot==1){flag12=0;time1=300;}}void timej (){if (tj==0){delay (10);}if(tj==0){flag8=1;}if(flag8==1&&tj==1){flag8=0;switch(j){case 0x00:break;case 0x01:time1--; break;case 0x02:time1=time1-60;break; default:break;}}void timez (){if (tz==0){delay (10);}if(tz==0){flag9=1;}if(flag9==1&&tz==1){flag9=0;switch(j){case 0x00:break;case 0x01:time1++; break;case 0x02:time1=time1+60;break; default:break;}}}void int1()interrupt 1 {TH0=0x3c;TL0=0xb0;cnt1++;if(cnt1==21){cnt1=0;time1--;}if(time1==-1){time1=720;}}void int3()interrupt 3 {TH1=0x3c;TL1=0xb0;cnt2++;if(cnt2==21){cnt2=0;time--;if(time==-1){time=24;hn=0;hn=1;}}}。

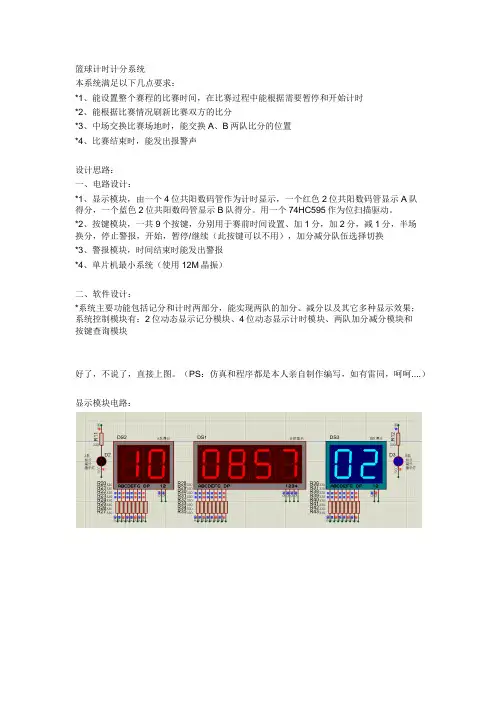

基于51单片机的篮球计时计分系统
篮球计时计分系统
本系统满足以下几点要求：
*1、能设置整个赛程的比赛时间，在比赛过程中能根据需要暂停和开始计时
*2、能根据比赛情况刷新比赛双方的比分
*3、中场交换比赛场地时，能交换A、B两队比分的位置
*4、比赛结束时，能发出报警声
设计思路：
一、电路设计：
*1、显示模块，由一个4位共阳数码管作为计时显示，一个红色2位共阳数码管显示A队
得分，一个蓝色2位共阳数码管显示B队得分。
用一个74HC595作为位扫描驱动。
*2、按键模块，一共9个按键，分别用于赛前时间设置、加1分，加2分，减1分，半场
换分，停止警报，开始，暂停/继续（此按键可以不用），加分减分队伍选择切换
*3、警报模块，时间结束时能发出警报
*4、单片机最小系统（使用12M晶振）
二、软件设计：
*系统主要功能包括记分和计时两部分，能实现两队的加分、减分以及其它多种显示效果；
系统控制模块有：2位动态显示记分模块、4位动态显示计时模块、两队加分减分模块和
按键查询模块
好了，不说了，直接上图。
（PS：仿真和程序都是本人亲自制作编写，如有雷同，呵呵....）显示模块电路：
按键电路：
警报电路：
单片机最小系统：
完整电路：
上附件，希望大家一起交流学习/s/1kpubd。
基于51单片机的篮球记分牌设计课程设计

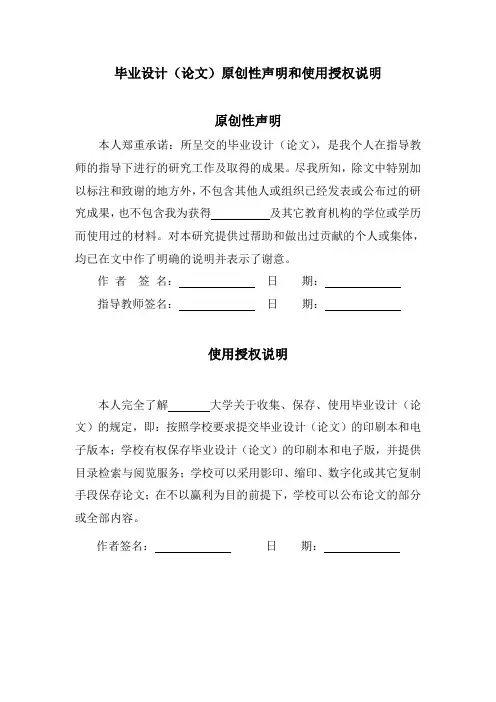

毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
基于51单片机的无线篮球计分器(DOC)
单片机课程设计基于51单片机的无线篮球计分器设计专业年级: 2012级电气工程及其自动化参与成员:邹勇（P121813544）尚阿琪（P121813545）刘甜甜（P121813535）马辉（P121813517）张大为（P121813555）贾双梅（P122113555）指导老师:黄靖涛摘要目前，随着人民生活条件的改善以及对各种比赛项目的热爱和欣赏，采取有线机器来进行记分的中小型比赛也开始减少，取而代之的是利用无线控制进行记分。
无线记分系统不再沿用过去的记分功能，而是利用无线发送与接收的形式工作，既节省了材料费用，也使记分器工作的时候比较不受约束，且可以任意挪动。
因此为了使记分更加方便并且记分设备的携带更加便捷，无线记分设备在国内外的研究都变得更加广泛和深入。
本文主要设计了一个基于CC1101模块的无线记分器，采用的是STC89C52芯片，来进一步研究射频收发模块与单片机的结合，并实现无线记分功能。
本设计的无线记分器分别由记录端和接收显示端这两部分构成。
记录端由单片机最小系统、CC1101无线发射模块、按键、指示灯等组成，单片机读取按键后把数据利用CC1101无线发射模块发送给接收显示端进行显示。
接收显示端由单片机最小系统、CC1101无线接收模块、四位数码显示模块等组成，无线接收模块将接收的数据送单片机处理后，再将数据由数码管显示出来。
根据该无线记分器的设计框图，进行材料的选购以及硬件的搭建，并用C语言编写程序实现记分功能，分别利用四个功能按键控制A、B两队的加分和减分，在记录端数码管上显示加分或者减分，在接收端数码管上显示两队的比分情况。
关键词：无线；射频收发模块；记分器目录摘要 (2)一、系统方案设计 (4)1.1 系统构成框图及基本功能介绍 (4)1.2 系统各部分简介 (4)二、硬件电路设计 (5)2.1 51单片机最小系统 (5)2.2 无线收发部分 (6)2.2.1 CC1101模块简介 (6)2.2.2 无线模块单片机接口 (7)2.3 74HC573芯片介绍 (7)2.4 触摸按键介绍 (8)2.5 数码管模块介绍 (9)2.6 各模块连接概述 (10)三、软件设计 (11)3.1 软件设计综述 (11)3.2 C程序设计 (12)四、硬件搭建及测试 (12)4.1 程序的编写及烧录 (12)4.2 硬件测试 (13)总结 (14)附录 (15)附录1 C程序设计 (15)附录2硬件调试效果图 (19)一、系统方案设计1.1系统构成框图及基本功能介绍本设计主要采用STC89C52单片机制造而成，由无线发送模块和无线接收模块组成无线收发系统，按键区采用TTP226触摸按键，设置四个功能按键，分别控制A 、B 两队的加减分情况，显示区分为两个部分，一部分由一组四位数码管模块形成，处于发送端显示加或减的功能；另一部分由一组八位数码管模块形成，处于接收端显示A 、B 两队比分情况。
毕业论文-基于STC89C51单片机的篮球计时计分器的设计
基于STC89C51单片机的篮球计时计分器的设计摘要随着科技的日益发展进步，单片机技术已经被广泛应用在科研、工作等重要领域内，目前也已经普及到我们的日常生活中，扮演着十分重要的角色。
本次设计是基于单片机的篮球计分器，以基本篮球规则为依据，设计结构简单且方便操作，对篮球比赛实现实时控制。
此次设计的计分器总共包括四个模块，他们是24秒显示、计时器、记分器、计节器。
实现的功能是：24秒显示能按键控制24秒计时器，当控球时间超过24秒时，可发出报警信号。
计时器可按键调节，可以随时暂停计时，暂停比赛，在每节结束和全场结束时报警。
记分器记录两队的积累分数，可通过按键分别加1、2、3分。
设计分为硬件设计和软件设计。
硬件设计的主要包括的是：LED数码管显示、按键控制系统设计以及辅助功能的设计。
软件设计包括：功能选择、倒计时的实现。
本文主要介绍了用单片机设计实现篮球计分器的整个流程，采用C语言编写程序。
设计引用MAX7219专用LED驱动芯片，解决了多位LED数码管同时显示的问题。
其中时间显示和比分显示部分由两组共阴极LED数码管显示。
时间显示部分可以以分为单位进行计时调整。
比分显示部分可以实现在半场结束后手动换场，两个显示模块均采用动态扫描方式进行显示。
按键控制部分采用独立按键，共设八个按键，实现调整分数、调整时间、比赛的开始/暂停、复位键和交换场地键等功能。
报警部分由蜂鸣器加三级管驱动，实现了发出按键声音和结束报警的功能。
采用单片机控制使这个系统按键操作使用简单，安装方便。
解决了篮球比赛计数器的安装问题，节约了线材，适合在各种规模的体育场馆使用，完全可以代替传统的用钟表进行计时的方法，当然稍加改动也可以用于其他球类比赛，是体育器材向智能化发展的一个实例。
关键词:STC89C51单片机；温度控制；恒温箱；DS18B20AbstractWith the increasing development of advances in technology, chip technology has be en widely applied in the important areas of research, work, etc., now also has spread int o our daily lives, it has developed into a more mature technology, the design will focus on SCM medical incubator temperature control system to do in-depth research. Smart th ermostat not only have a number of functions, which are extremely versatile. It can not only make the upper limit for the precise control of temperature control, but when the te mperature is not set within the range of time, but also through the relay to drive the co rresponding load of work, and at the same time the buzzer and warning lights will issue a warning signal, a very intelligent.Most of microcontroller-based incubator temperature control system is in use in lab oratory, industrial, pharmaceutical, agriculture. In the laboratory especially biological labor atories, we have to get more accurate experimental data, for constant temperature test en vironment demanding. So for the laboratory, the role of the incubator is very important. In the industrial production process, we incubator for relatively more stringent requiremen ts, such as heat, cold treatment products, etc., directly affect the quality of the product. I n medicine medical incubator is mainly used for storing drugs and reagents, transport, vaccines, Refrigerated blood, warmed dialysate, saline warming the like. From the above we can clearly see the important role of the incubator. In agriculture greenhouse, the te mperature control system is essential for the growth of crops for agriculture, so that all aspects of life in the temperature control system is always in a very important position.Keywords: MCU—80C51; Incubator; Temperature control目录摘要..................................... 错误!未定义书签。
基于51单片机的篮球计时计分器
基于51单片机的篮球计时计分器基于51单片机的篮球计时计分器随着科技的不断进步，基于51单片机的篮球计时计分器应运而生。
这种计时计分器不仅为篮球比赛提供了方便，还大大降低了人工操作的成本和错误率。
本文将详细介绍基于51单片机的篮球计时计分器的特点、设计、实验验证及未来发展趋势。
一、文章类型和关键词本文属于技术应用类文章，主要关键词包括51单片机、篮球计时计分器、传感器、电路设计、程序设计等。
二、引言篮球比赛需要精确的计时和计分，传统的人工方式往往存在操作不便、易出错等缺点。
随着科技的发展，基于51单片机的篮球计时计分器成为了篮球比赛中的重要工具。
这种计时计分器具有自动化、精确度高、操作方便等优点，被广泛应用于各类篮球比赛中。
三、51单片机与篮球计时计分器51单片机是一种常见的微控制器，具有灵活的指令集和丰富的外围设备，包括定时器、中断控制器、串口通信接口等。
基于51单片机的篮球计时计分器利用了51单片机的这些特性，通过编程实现对比赛计时和计分等功能的控制。
四、篮球计时计分器设计篮球计时计分器的设计包括硬件和软件两部分。
硬件部分主要包括51单片机、传感器、电路连接等。
传感器用于检测篮球比赛中的关键事件，如进球、犯规等，并将这些事件转换为电信号传递给51单片机。
电路连接部分包括电源电路、通信电路等，为51单片机和传感器提供稳定的工作环境。
软件部分包括程序设计、算法实现等。
程序设计根据实际需求进行，实现计时、计分、显示等功能。
算法实现用于优化计时和计分的过程，提高计时计分的准确性和实时性。
五、实验验证为了验证基于51单片机的篮球计时计分器的可行性和有效性，我们进行了一系列实验。
实验中，我们将计时计分器与实际比赛场景相结合，记录了多场篮球比赛的数据。
通过对实验数据的分析，我们发现计时计分器在计时和计分方面的准确率达到了98%以上，证明了其可行性和有效性。
六、未来发展趋势随着技术的不断发展，基于51单片机的篮球计时计分器将具有更广泛的应用前景。
51单片机篮球计分器课程设计
51单片机篮球计分器课程设计课程设计题目：51单片机篮球计分器摘要：本篇文章将介绍如何利用51单片机设计一个篮球计分器。
篮球计分器是一个常见的电子装置，用于记录篮球比赛的得分情况。
通过本次课程设计，我们将学习如何使用51单片机搭建一个简单而实用的篮球计分器。
一、引言篮球计分器是一种常见的电子设备，用于记录篮球比赛中双方球队的得分情况。
传统的篮球计分器通常由数码显示器、按钮开关和计分芯片等组成。
而现在，随着技术的进步，我们可以使用51单片机来设计一个更加智能和便捷的篮球计分器。
二、设计原理1. 硬件设计在硬件设计上，我们需要准备一个51单片机作为控制核心，数码显示器用于显示得分情况，按钮开关用于控制计分操作。
通过连接51单片机和数码显示器，并设置合适的引脚连接方式，实现得分数据的传输和显示。
2. 软件设计在软件设计上，我们需要编写相应的程序来实现篮球计分器的功能。
首先，我们需要定义变量来存储两个球队的得分数据。
然后，通过读取按钮开关的状态，判断用户的操作，并根据操作类型更新得分数据。
最后，将得分数据传输给数码显示器进行显示。
三、具体步骤1. 硬件连接我们需要将51单片机的引脚与数码显示器的引脚进行连接。
具体连接方式如下：- 将51单片机的P1口连接到数码显示器的A、B、C、D引脚，用于传输得分数据的位数；- 将51单片机的P2口连接到数码显示器的1、2、3、4引脚，用于传输得分数据的个位数；- 将51单片机的P3口连接到按钮开关，用于接收用户的计分操作。
2. 软件编程接下来，我们需要编写相应的程序来实现篮球计分器的功能。
具体步骤如下：- 首先，定义两个变量来存储两个球队的得分数据，初始值为0；- 然后，通过循环读取按钮开关的状态，判断用户的操作类型；- 如果用户按下了加分按钮，相应球队的得分数据加1；- 如果用户按下了减分按钮，相应球队的得分数据减1；- 最后，将得分数据传输给数码显示器进行显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程设计课程报告基于51单片机的篮球计分器姓名：莫崇维学号： ********2012 年 12月 22 日基于51单片机的篮球计分器一．需求分析篮球是一项充满乐趣的运动，打篮球可以学到很多课本里没有的东西，比如信任，合作，鼓励等，现在篮球普及率已经很高，不仅仅是专业运动员的运动，也是普通老百姓的活动，不管是走在学校里，还是公园里，甚至是乡村里，都能看到篮球场，都能看到打篮球的人，篮球已成为我们大部分人生活里不可或缺的组成部分，每天都能听到有人在谈论篮球，说说自己喜欢的NBA巨星……因为喜欢篮球，所以打篮球，时不时会来场激烈的比赛，篮球计分器将让我们摆脱用粉笔或记分牌计分带来的不便，轻轻松松几个按钮开关就能让我们记下分数，让我们感受到科技给我们带来的巨变。
计分器主要功能：1、记下双方比分，随时显示2、能够随时更改双方比分3、能够调整比赛的时间，还有暂停时间4、能够对换比分当双方更换场地5、时间走完能发出终场比赛信号二．方案设计根据所学的C语言基础知识和一些编程思想，对所需的一些硬件进行市场调查比较，选择了比较简单，易于实现的51单片机，结合运用了C语言思想进行方案设计，运用keil uversion软件编写程序。
51单片机内部的定时器/计数器进行中断可以结合软件延时实现计时。
采用89C51芯片作为硬件核心，其内部采用FlashROM,具有4KB ROM存储空间，能与3V的超低压工作，由于电路设计中时由于不具备ISP在线编程技术，可以运用STC-isp烧入程序。
图1给出了本系统的实现框图。
图1 总体框图三．电路原理设计电路主要包括CPU部分、电源部分、复位电路部分、按键部分、LED显示部分。
1、CPU部分51单片机为单芯片微控制器，常见封装形式为40脚双列直插式塑料封装DIP-40，其引脚识别为：正面面向用户，缺口向上，左上面第一脚为1脚，然后按逆时针方向依次为2~40脚。
通常第一脚有标志符号。
51单片机管脚图如图2所示。
AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。
AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
图2 单片机引脚图管脚说明：VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL 门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口也可作为AT89C51的一些特殊功能口，如下表所示：口管脚备选功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。
RST：复位输入。
当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。
在FLASH编程期间，此引脚用于输入编程脉冲。
在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。
因此它可用作对外部输出的脉冲或用于定时目的。
然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。
如想禁止ALE的输出可在SFR8EH地址上置0。
此时， ALE 只有在执行MOVX，MOVC指令是ALE才起作用。
另外，该引脚被略微拉高。
如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。
在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。
但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。
在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡器的输出。
振荡器特性:XTAL1和XTAL2分别为反向放大器的输入和输出。
该反向放大器可以配置为片内振荡器。
石晶振荡和陶瓷振荡均可采用。
如采用外部时钟源驱动器件，XTAL2应不接。
有余输入至内部时钟信号要通过一个二分频触发器，因此对外部时钟信号的脉宽无任何要求，但必须保证脉冲的高低电平要求的宽度。
单片机是一种微控制器,任何为控制器正常工作最基本的条件是要有正确的电源、时钟电路好复位信号，三者缺一不可。
单片机正常工作最基本条件是：正确的电源、时钟信号、复位信号。
51系列单片机第40引脚接电源+5V,第20引脚接地。
电压过高或者过低均会引起单片机CPU部工作。
单片机指令执行时在时钟脉冲控制下进行的，时钟脉冲信号是由单片机内部时钟电路及18脚、19脚外接晶振和电容组成的时钟电路产生的。
时钟电路异常，也会引起单片机CPU部工作，可通过测量30脚（ALE）是否有时钟脉冲六分频信号输出来判断振荡电路是否起振。
复位电路时在CPU通电后，给复位端9脚（RST）一个复位脉冲，使CPU内部处于初始工作状态。
51系列单片机是高电平复位，在正确的复位后（工作状态）9脚应保持低电平。
如果复位电路出现故障，CPU也将无法工作。
由于CPU的复位电路只有在开机瞬间产生复位脉冲，周期一般为几毫秒，用万用表无法鉴别正常与否。
对于只有上电复位的复位电路，快速判断CPU是否有故障可以采取强制复位的方法，将复位瞬时接电源正端，如果此时CPU恢复工作，说明CPU的复位电路出现故障。
对于有按键复位的复位电路，按下复位键，测量复位端是否有高电平产生来判断复位电路工作是否正常。
图3 CPU控制电路2、电源部分图4 电源部分如图4所示，为单片机，复位电路提供电源。
3、复位电路部分如图5所示，单片机中RST端口通过一个10uF的电解电容接VCC，又通过一个10K的电阻接地。
接VCC的电容为复位电容，接地的电阻为下拉电阻。
工作过程：单片机刚上电时需复位一次才能可靠工作，通过电容接VCC，是利用电容充电来提供>>2个机器周期的高电平时间让单片机复位，如此单片机可以正常工作了，这之后又不要求单片机复位，所以可以通过10K的电阻下拉接地，保证RST脚维持在低电平状态（即不复位状态）。
图5 复位电路4、按键部分如图6所示，键盘对应名称如下：ADD1，DEC1，EXCHANGE，ADD2，DEC2，RUN/STOP其中，ADD1 甲队比分加1键，（暂停时为调整时间分钟加1）DEC1 甲队比分减1键，（暂停时为调整时间分钟减1）EXCHANGE 换场键，半场休息时换场。
ADD2 乙队比分加1键，（暂停时为调整时间秒钟加1）DEC2 乙队比分减1键，（暂停时为调整时间秒钟减1）RUN/STOP 启动暂停键，比赛开始时按下启动计时，比赛开始。
比赛开始后，按下为暂停计时，比赛暂停。
图6 按键部分5、LED显示部分如图7，图8和图9所示，分别代表甲乙两队记分牌和剩余时间牌。
其中图5为剩余时间牌，初始剩余时间默认为12:00；图8和图9为甲乙两队的比分值，用三位数表示，范围从000到999。
图7 D2（4LED）图8 D3 (3LED) 图9 D4 (3LED)系统的总电路图图10给出了系统总电路图123456654321DCBAT i t l eN u m b e rR e v i s i o nS i z eBD a t e :15-J u n -2012S h e e t o f F i l e :E :\项目开发\篮球计分器\蓝球记分器新版.d d b D r a w n B y :P 1.01P 1.12P 1.23P 1.34P 1.45156P 1.67P 1.78R S T 9P 3.0(R X D )1031(T X D )11P 3.2(I N T 0)12P 3.3(I N T 1)13P 3.4(T 0)14P 3.5(T 1)15P 3.6(W R )16P 3.7(R D )17X T A L 218X T A L 119G N D 20(A 8)P 2.021(A 9)P 2.122(A 10)P 2.223(A 11)P 2.324(A 12)P 2.425(A 13)P 2.526(A 14)P 2.627(A 15)P 2.728P S EN 29A L E /P R O G 30E A /V P P 31(A D 7)P 0.732(A D 6)P 0.633(A D 5)P 0.534(A D 4)P 0.435(A D 3)P 0.336(A D 2)P 0.237(A D 1)P 0.138(A D 0)P 0.039V C C 40U 1A T 89C 51Y 112M H zC 222C 322C O M1R 12R 23R 34R 45R 56R 67R 78R 89R P 11K1234K 5A D D 21234K 6D E C 21234K 7R U N /S T O PV C CR 14.7KD 1P O WE RV C CR 210K321P 1D CV C C112233445566S 1S W I T C HA A F FB B E E D D d p d pC C G G S 1S 2S 3S 4V C C1234K 3D E C 11234K 4E X C H A N G E1234K 2A D D 1S 5S 6S 7S 8S 9S 10S 1S 2S 4S 3S 6S 8S 9E EE DDC DCC G B GGF F F A S 10A AB BS 5S 7dp C 4104E 1D 2d p 3C 4G5B 6S 17S 28F 9A 10S 311D 33L E DE 1D 2d p 3C 4G5B 6S 17S 28F 9A 10S 311D 43L E DCV C CR 34.7K L S 1S P E A K E Rb ceQ 18550V C C+C 110u FE 1D 2d p 3C 4G 5B 7S 38S 29F 10A11S 112S 46AAKKD 24LE DS 2图10 系统总电路图四、硬件设计与调试1、电路板的的焊接要区分开电源地和信号地，电源地主要是针对电源回路而言的，而信号地主要是指两块芯片或者模块之间的通信信号的回流所流过的路径，电源地可以理解为通过发电厂与大地相连接而信号地仅仅是电路板上所有接地信号的公共端。
