变电所验收规范
变电站验收规范
变电站验收规范一、概述变电站验收是确保变电站建设符合技术、安全、环保要求的重要环节。
本规范针对高压、超高压变电站进行验收，包括建筑、机电、控制及通信等方面，旨在确保变电站建设达到规定的技术标准和验收标准。
二、验收范围1、变电站设计文件、计算书和资料审核2、变电站施工中检查测试记录的审查和确认3、电气设备的检验试验4、接地、照明、防雷等系统的检验试验5、变电站操作设施及通风、空调、暖通、给排水系统等技术参数的检验试验三、验收流程1、课题组审核和确认设计文件和计算书，包括工程量清单、设计变更、图纸修正等内容。
2、检查施工过程中的质量检验报告，如电缆布放试验记录、工程质量检查报告等。
3、对于变电站中的各类设备（如变压器、断路器、电缆等）进行检验试验，包括工厂检验、运输检验、现场检验等。
4、检查接地、照明、防雷等系统的设备并确认符合设计要求。
5、检查通风、空调、暖通、给排水系统的技术参数，包括通风、空调系统的温度、湿度、噪声、能耗等参数以及给排水系统的流量、压力等参数。
四、验收标准五、验收记录六、验收要点1、建立项目组织会议制度，明确项目验收目标。
2、对于关键节点，建立专门检验小组，进行现场检查，确保质量、安全、环保等要求符合要求。
3、变电站验收应当在机电完工后尽快进行，及时发现问题，保证变电站建设质量，避免延误工期。
4、变电站验收应当根据国家和行业标准，进行统一、规范化的操作。
对于验收不合格问题及时提出整改要求，确保问题得到及时解决。
七、验收结论1、若变电站建设符合技术、安全、环保要求，验收记录纳入项目验收文件，作为决定项目验收的重要依据。
2、若存在不合格现象，根据合同和相关规定提出整改要求，验收人员对整改后的变电站进行复检，达到验收标准后，方可结论验收。
八、验收改进建议根据项目验收情况，针对不足之处提出改进建议，为今后工程建设提供技术和管理支持。
九、结论变电站是电力系统的重要组成部分，验收是其建设的关键环节。

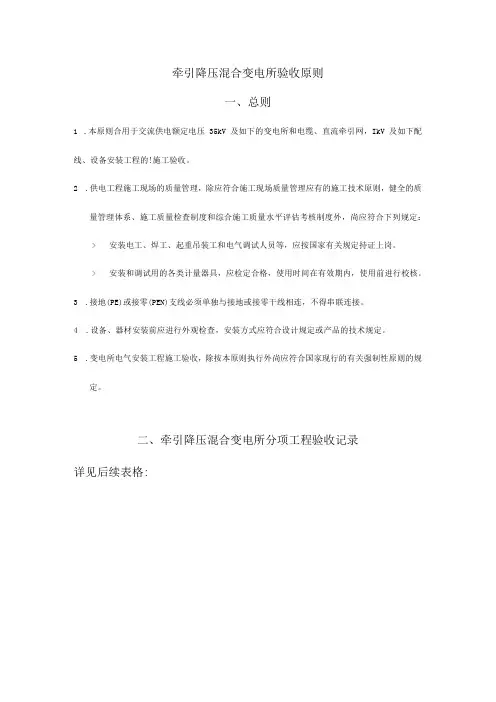

混合变电所牵引降压验收规范
牵引降压混合变电所验收原则
一、总则
1.本原则合用于交流供电额定电压35kV及如下的变电所和电缆、直流牵引网，IkV及如下配线、设备安装工程的!施工验收。
2.供电工程施工现场的质量管理，除应符合施工现场质量管理应有的施工技术原则，健全的质
量管理体系、施工质量检查制度和综合施工质量水平评估考核制度外，尚应符合下列规定：>安装电工、焊工、起重吊装工和电气调试人员等，应按国家有关规定持证上岗。
>安装和调试用的各类计量器具，应检定合格，使用时间在有效期内，使用前进行校核。
3.接地(PE)或接零(PEN)支线必须单独与接地或接零干线相连，不得串联连接。
4.设备、器材安装前应进行外观检查，安装方式应符合设计规定或产品的技术规定。
5.变电所电气安装工程施工验收，除按本原则执行外尚应符合国家现行的有关强制性原则的规
定。
二、牵引降压混合变电所分项工程验收记录
详见后续表格:
分项工程名称设备基础预埋
参与验收人员
验收日期记录人
验收日期记录人
参与验收人员
验收日期记录人。
220kV变电所档案竣工验收评价标准
3、配电装置安装（母线、绝缘子、接地开关安装；电压互感器、电流互感器、避雷器、隔离开关安装；引下线及跳线安装；带电试运行签证等）
4、站用配电装置安装（变压器本体及附件安装；带电试运行签证等）
5、无功补偿装置安装（电抗器、电容器安装；电容器组带电试运行签证）
11、外窗气密性、水密性、耐风压检测报告
12、建筑物沉降观测记录
13、电气绝缘和接地电阻测试记录
14、土建交付安装验收记录
15、建筑电气施工、安装、验收记录
16、给水排水施工、安装、验收记录
1、每缺一项扣1分
2、签字手续不完备，每处扣0.5分
3、记录填写不规范、不准确，每处扣0.5分
4、书写材料不符合要求，每处扣0.5分
3
质量检验评定
（2分）
1、单位工程质量检验评定范围划分表
2、单位、分部、分项工程质量检验评定表
3、工程质量报验单
1、每缺一项扣1分
2、签字手续不完备，每处扣0.5分
3、填写不规范，每处扣0.5分
4、书写材料不符合要求，每处扣0.5分
4
原材料及构件质量证明、复试报告及报审
（7分）
1、水泥出厂合格证、复试报告、汇总表及报审
17、土壤试验报告
18、商品混凝土相关资料
1、每缺一项扣1分
2、不能准确跟踪，每项扣0.5分
3、复印件未加盖供货单位红章，每件扣0.5分
5
竣工图
（8分）
变电所建筑物、户外设备、构支架基础、管沟、道路等竣工图
1、竣工图不全，缺1卷扣0.5分
2、竣工图不准确，每处扣0.5分
变电所验收标准
4.岩墙明敷接地线，应刷黄绿漆，留适当的接线端子，并与等电位连接。
5.干变的高压电缆引线与其箱壳、高压连杆之间的距离应符合要求。
6.电力电缆接地应用铜绞线或镀锡编织线，电缆截面小于120平方的为16平方，150以上的为25 平方。
7.电缆沟应无渗漏、无积水、无杂物。
8.直埋敷设应有电缆盖板，电力桩沟底距地面不小于70厘米，电缆标牌应有：总户号、户名、 型号、截面、长度、施工单位及电话。
4.干变风机运行良好，温控线须走二次线槽。温控电源应从低压配电柜引出，严禁直接从变压 器低压桩头接出.油变--油位、油色正常，干燥剂不变色。
C\低压柜验收
1.母排截面应符合要求，有五相色标，计量箱应布置合理。
2.低压接地系统应为TN-S，变压器低压侧应分别引N排、PE排至低压柜内并与柜体绝缘。
3.低压柜应贴有3C认证标志，柜前柜后标志一致，双重编号正确，出线已放好的应封堵，若两 路供电，总开关联络开关应采用四级开关，N线断开PE排接通。
6.避雷器应单独接地，直接接在接地网上
现场验收人员意见 现场验收人员意见
7.各开关机构分合应良好，SF6气体压力应正常，指针在绿区
B\变压器验收标准
1.变压器应零排在内，相排在外，铭牌应符合要求。 2.变压器中性点应单独接地，应与外壳绝缘。
3.变压器底座用螺栓固定，电压分接头应处于试验报告上 Nhomakorabea示位置。
七、参与验收人员确认并签字:
5.客户电气负责人及值班电工、安装单位负责人、设备生产厂家技术人员现场协助配合 。 6.变电所内照明光度足够，有可靠验收所需照明，验收电器设备禁止带电，低压开关均 在断开位置。
五、验收结论
六、验收依据
1.根据江苏省苏州市地方供电局验收规范执行 2.根据中华人民共和国电气安装验收标准执行 3.根据中华人民共和国电气装置工程施工施工及验收规范执行 4.相关专业术语按中华人民共和国电气装置工程施工施工及验收规范及相关解释为准，并作为工程竣工验收依据。
最新变电站验收规范
1) 箱体整齐无锈蚀。
2) 电缆罗列整齐，端子压接规范无受力。
3) 端子箱封堵符合要求。
4) 箱内元件齐全。
5) 端子箱有明显接地与主接地网可靠相连，可开启门与用软铜导线可靠接地。
6) 电缆牌齐全，填写符合要求(包括电缆名称，起止地点，电缆型号，规格长度等)。
7) 至微机保护屏去的电缆应采取屏蔽措施，并接地良好。
1) 预埋件符合设计，安装坚固。
2) 电缆沟的地坪及抹面工作结束。
3) 电缆沟清理干净，盖板齐全。
1) 管口应无毛刺和尖锐棱角，管口宜作成喇叭状，且上管口应封堵。
2) 电缆管应安装坚固，并列的电缆管口应罗列整齐。
3) 室外电缆保护管安装坚固符合规范；电缆保护管直径、弯曲半径符合规范，无锈蚀；电缆保护管与操作机构箱交接处设置合理；金属软管与设备固定坚固；电缆保护管封堵严密；金属电缆保护管可靠接地。
1) 电缆敷设时应罗列整齐、美观，无明显交叉，弯曲半径符合规范；并加以固定，且电缆牌清晰。
2) 在电缆终端头、拐弯处均应挂电缆标志牌，电缆牌上应注明路线编号及电缆型号、规格。
3) 动力电缆与控制电缆不应同层敷设。
4) 电力、控制电缆的弯曲半径：➢交联聚乙烯绝缘电力电缆：单股：15d、多股：20d。
➢聚氯乙烯绝缘电力电缆：10d。
➢橡皮绝缘电力电缆：钢铠护套：20d ，裸铅包护套：15d ，无护套：10d。
➢控制电缆：10d。
5) 电缆固定：➢垂直敷设或者超过45度倾斜敷设的电缆每一个支架上。
➢水平敷设的电缆，在电缆首末两端、转弯及每隔5 00mm －1000m 的地方。
➢电缆进入电缆沟、盘柜、及串入电缆保护管时，出入口应封闭，管口应封闭。
6) 电缆直埋的安全要求：➢电缆埋置深度至少应距地面0．7 m ，应埋设于冻土层以下。
➢且电缆上下部应铺以不小于100mm 厚的软土或者沙层并加盖保护板，其覆盖宽度应超过电缆两侧各50 mm ，保护板可采用砖块或者混凝土盖板。
➢直埋电缆在直线段每隔5 m －10m 处、电缆接头处、转弯处、进入建造物处，应设明显的标志。
110kV～500kV变电所直流电源系统现场验收规范
110～500kV变电所直流电源系统现场验收规范浙江省电力公司发布目 次前言 (Ⅱ)1范围 (1)2术语和定义 (1)3现场竣工验收的总体要求 (1)附录A （规范性附录）110～500kV变电所直流电源系统现场验收记录卡 (11)参考文献 (40)前 言为加强变电设备现场验收管理，进一步规范变电设备现场验收工作，严格控制好电气设备安装调试质量，确保新设备投入电网的安全运行，提高供电可靠性，特制定本标准。
本标准的附录A是规范性附录。
本标准由浙江省电力公司生产技术部提出。
本标准由浙江省电力公司科技信息部归口。
本标准主要起草单位：浙江省电力公司生产技术部、金华电业局。
本标准主要起草人：张永生 应高亮 钱平 张学飞 李一鸣 方旭光本标准由浙江省电力公司生产技术部负责解释。
110kV～500kV变电所直流电源系统现场竣工验收范1范围本标准规定了浙江省电力公司所辖110～500kV变电所直流电源系统现场竣工验收的项目和标准。
本标准适用于浙江省电力公司所辖110～500kV变电所直流电源系统新建、扩建及改建工程的现场竣工验收。
2术语和定义2.1直流电源系统直流电源系统包括交流输入回路、充电装置、馈电屏、蓄电池组、监控装置（含馈线状态监测单元）、绝缘监测装置（含接地选线）、硅降压回路、蓄电池监测装置、直流分电屏及馈线网络等组成。
2.2现场竣工验收现场竣工验收指设备现场安装调试完毕后，由建设单位组织的变电所直流电源系统启动投运前的验收。
现场竣工验收包括对变电所直流电源系统的设备安装质量和运行环境进行验收，以及对系统各项性能、每个指标、每项功能的正确性进行验收。
3 现场竣工验收的总体要求3.1 现场竣工验收应具备的条件3.1.1 变电所直流电源系统（包括交流输入、充电装置和高频开关电源模块、监控装置、蓄电池组、电压监测、馈电屏、蓄电池监测装置、绝缘监察装置、硅降压回路等）及二次回路已按设计要求安装完毕。
3.1.2 直流电源系统及二次回路的调试工作已全部完成。
副本35千伏变电所验收细则
序号 1 2 3 项目 法规、规程、标准制度 悬挂图表 变电站图纸资料 标 准 规程齐全，完好。各种标准、制度齐全、装订整齐。标准是按变电所管理规范要求为准。 悬挂图表（一次系统图、交流系统图、直流系统图、设备巡视路线图）与实际相符 应有完整的竣工图纸，与实际相符 记录齐全、完整、准确；设备技术数据齐全、完整、准确；安装交接有关资料齐全（主变、 开关、继电保护、自动装置、PT、CT、调试报告、试验报告）；出厂试验记录（主变）完 整，装订整齐。出厂说明书，（开关、主变、刀闸、CT、PT等）完整，装订，同型号只一种 即可。 有权单独巡视高压设备人员名单。 调度人员名单，与实际相符。 有权受令、监护、操作人员名单与实际相符。 紧急拉闸限电顺序，与实际相符。 继电保护定值表，与实际相符。 事故处理急用电话表，与实际相符。
4
设备档案
5 6 7 8 9 10
有权单独巡视高压设备人员名单 调度人员名单 有权受令监护、操作名单 紧急拉闸限电顺序 继电保护定值表 急用电话表
1
ቤተ መጻሕፍቲ ባይዱ
220kV变电所土建竣工验收评价标准
10
所区回填土
(5分)
标高、密实,操作地坪标高、裂缝和不均匀沉降
1、回填土有漏土现象，扣1分
2、场地表面未按典设要求进行处理，扣1分
3、室内回填土无试验报告，扣1分
4、试验报告不完整，扣0.5分
11
消防系统（5分）
消防设备安装、系统联动、消防设施布置
1、消防系统未通过当地消防检测部门的检测，扣5分
其他扣分
1、工程未结束，不具备验收条件的视情节扣3-10分
2、未做到工完、料尽、场地清的视情节扣1—3分
得分
验收组成员签名：
220kV变电站土建工程验收意见
土建组按照“220千伏变电所验收大纲”，对主控楼、开关室、220kV、110kV场地、主变场地、所区道路、围墙、电缆沟等进行了
竣工验收。验收意见如下：
序号
验收项目
验收内容
验收标准
验收结论
存在问题及
扣分情况
主
控楼及设备开关室
（40分)
1
内外墙墙体立面(15分）
1、粉刷墙面有明显龟裂纹，扣1-2分
2、地砖（地板)面层表面平整度、接缝高低差,每处扣0.5分
3、环氧砂浆面层色泽不均，每处扣0。5分
4、与墙面结合部位处理不符合规范要求，每处扣0。5分
5、屋面保温层未按规定设置排气管，扣2分
6、屋面落水口未按规定施工,每处扣1分
7、排水坡度和反坡方向不正确，扣1分
8、高低跨处防水层未按规定施工，扣2分
2、已通过检测但取得消防验收合格证，扣1分
12
围墙、挡土墙
（5分）
沉降缝、伸缩缝设置、施工方法，粉刷层外表面、面层涂料色泽
1、围墙沉降缝施工不符合规范要求，扣0。5分
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所验收规范Newly compiled on November 23, 2020
XX公司10kV
配电工程
验
收
资
料
建设单位：XXX公司
用电地址:
客户联系人: 联系电话：
施工单位：XXX公司
红证编号：
施工负责人：联系电话：
供电公司客户工程竣工验收资料工程名称（盖章）：XXX公司
户号：
报装事项：高压新装
资料接收人：接收日期：客户经理签字：归档日期：
说明：★标记项目为必审项目，不具备或不符合要求的施工单位不能开工；
★标记所审查项目须有单位盖章才能生效。
附：工程设计资质证书复印件
客户受电工程施工委托书
说明：本委托书一式三份：委托单位、受委托单位、供电企业各执一份。
附：承装、试验单位（修、试）电力设
施许可证复印件
客户工程中间检查申请报告
XX 供电公司：
由我单位（公司）委托XXX公司（施工单位）负责施工的XXX公司10kV配电工程（户号：）已基本完工。
经我单位（公司）组织自检，隐蔽工程、电气设备安装及试验项目符合有关施工规范及设计要求。
现申请中间检查，请予受理。
单位：XXX公司
年月日
联系人： XX（业主）
联系电话：
客户工程竣工检验申请报告
XX 供电公司：
由我单位（公司）委托XXX公司（施工单位）负责施工的XXX公司10kV配电工程（户号：）已基本完工。
经我单位（公司）组织自检，工程质量符合有关施工规范及设计要求，具备竣工检验条件。
现申请竣工检验，请予受理。
单位： XXX公司
年月日
联系人：（业主）
联系电话：
工程申请复查验报告
________供电公司：
配电工程委托
负责施工，贵公司于年月日查验未具备接入电网运行条件。
现我单位已经按照查验所列存在问题整改完成，申请复查验，请予办理为盼。
特此报告
单位（签章）：XXX公司
年月日
联系人： XX 业主）
联系电话：
XX供电公司客户受电工程接入电网（装表接电）确认书
尊敬的用电客户：
根据您的申请，您用电工程，经我公司组织有关人员进行竣工查验合格，供、用电双方在年月日已办结了相关手续，我局按供电服务时限在年月日给您装表接电，请您确认！
＿＿供电公司客户确认盖章
年月日年月日
装表接电人签字：年月日
确认书接收人签字：年月日
本通知一式二份，供电企业、用电客户各执一份。
客户受电工程质量承诺书
XX供电公司：
兹有我方位于XXX的10kV配电工程，是我方自行委托给XX输变电工程有限公司施工，若因施工质量或设备材料质量等问题，造成供电局电网或其他用电客户停电事故，致使设备损坏、财产损失的，我方承诺承担相应的后果及责任，并负责赔偿相关损失。
承诺人（签章）：
单位地址：
用电地址：（）
法定代表人（签章）：
邮政编码：电话：传真：
承诺单位（盖章）：
年月日
工程竣工验收报告
编制日期：年月日
供电方案答复通知书复印件
工程任务说明书
工程负责人：联系电话：
工程竣工图及说明
隐蔽工程记录及检查表
工程名称：XXX公司10kV配电工程施工单位：XXX公司年月日
接地装置试验报告
电气设备试验报告
电气设备试验现场照片
电压互感器、电流互感器计量检测检定证书
复印件（高供高计提供）
电气运行管理有关规定和制度
XXX公司
年月日
电工安全操作规程
1、工作前必须检查工具，测量仪表和防护用具是否完好。
2、值班电工要有高度的责任心，严格执行值班巡视制度，倒闸操作制度，交接班制度，安全用具及消防设备管理制度。
3、电气设备的金属外壳必须接地，接地要符合标准，地施工拿去应遵循电气安装规范。
4、安装灯头时，开关必须接在火线上，灯口螺丝必须接在零线上。
5、停电必须切断各回线可能来电的电源，不能只拉开油开关进行工作，而必须拉开刀闸，使回线至少有一个明显的断开点，变压器与
电压互感器必须从高低压两侧断开，电压互感器的一、二次熔断器都要取下，油开关的操作电源要断开，刀闸的操作把手要锁住。
6、在带电附近工作时，必须设专人监护，带电设只能在工作人员的前面边侧，否则应停电进行。
7、电气设备发生火灾时，要立刻切断电源，并使用四氧化碳或二氧化碳灭火器灭火，严禁用水灭火。
8、线路或用户检修要停电时，值班人员应采取安全措施，然后通知对方负责人，开始工作登记，工作结束后必须接电原负责人通知方可恢复送电，严禁约时停、送电。
变压器运行规程
1、配电房通风良好，防止鼠害。
2、变压器运行中，加在各电压分接头上的电压不得超过相应额定值的105％。
3、强制风冷变压器吹风电机不能运行时，允许负荷降到额定量三分之二。
4、测定变压器绝缘电阻使用1000伏摇表，测定时间不少于1分钟，表针稳定为止，绝缘电阻每千伏不低于1兆欧，测定次序和高压对地、中压对地、低压对地、高低压及中低压间，测定配电变压器高低绝缘前，变压器应对地放电。
5、变压器并列运行条件：
A、变比差不超过%
B、短路电压不超过10%
C、线圈接线组别相同
D、变压器的容量不得超过3：1
6、变压器房的变压器值班员接班巡视一次变压器，加强监视，有无异常。
安全工器具清单
使用单位(盖章)XXX公司
安全工器具试验报告
消防系统（器材）试验报告
值班人员名单
客户盖章：XXX公司
运行值班人员资格证书复印件
设备移交协议资料
受电装置一次、二次接线图、计量部分
设计图及平面图
电气设备合格证、安装使用说明书及出厂
试验报告。
