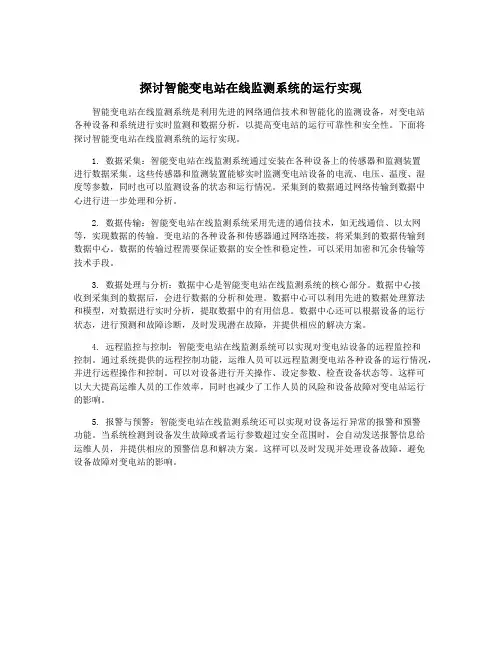

探讨智能变电站在线监测系统的运行实现
探讨智能变电站在线监测系统的运行实现智能变电站在线监测系统是利用先进的网络通信技术和智能化的监测设备，对变电站各种设备和系统进行实时监测和数据分析，以提高变电站的运行可靠性和安全性。
下面将探讨智能变电站在线监测系统的运行实现。
1. 数据采集：智能变电站在线监测系统通过安装在各种设备上的传感器和监测装置进行数据采集。
这些传感器和监测装置能够实时监测变电站设备的电流、电压、温度、湿度等参数，同时也可以监测设备的状态和运行情况。
采集到的数据通过网络传输到数据中心进行进一步处理和分析。
2. 数据传输：智能变电站在线监测系统采用先进的通信技术，如无线通信、以太网等，实现数据的传输。
变电站的各种设备和传感器通过网络连接，将采集到的数据传输到数据中心。
数据的传输过程需要保证数据的安全性和稳定性，可以采用加密和冗余传输等技术手段。
3. 数据处理与分析：数据中心是智能变电站在线监测系统的核心部分。
数据中心接收到采集到的数据后，会进行数据的分析和处理。
数据中心可以利用先进的数据处理算法和模型，对数据进行实时分析，提取数据中的有用信息。
数据中心还可以根据设备的运行状态，进行预测和故障诊断，及时发现潜在故障，并提供相应的解决方案。
4. 远程监控与控制：智能变电站在线监测系统可以实现对变电站设备的远程监控和控制。
通过系统提供的远程控制功能，运维人员可以远程监测变电站各种设备的运行情况，并进行远程操作和控制。
可以对设备进行开关操作、设定参数、检查设备状态等。
这样可以大大提高运维人员的工作效率，同时也减少了工作人员的风险和设备故障对变电站运行的影响。
5. 报警与预警：智能变电站在线监测系统还可以实现对设备运行异常的报警和预警功能。
当系统检测到设备发生故障或者运行参数超过安全范围时，会自动发送报警信息给运维人员，并提供相应的预警信息和解决方案。
这样可以及时发现并处理设备故障，避免设备故障对变电站的影响。
探讨智能变电站在线监测系统的运行实现
探讨智能变电站在线监测系统的运行实现随着科技的不断创新和发展，智能变电站在线监测系统已经成为了变电站管理和运行的重要组成部分。
这一系统可以通过实时监测和分析变电站各项运行数据，帮助运维人员及时发现问题并进行处理，确保变电站的安全稳定运行。
本文将探讨智能变电站在线监测系统的运行实现，包括系统的构成、运行原理、技术支持以及应用效果等方面。
一、系统构成智能变电站在线监测系统主要由传感器、数据采集设备、数据传输设备、数据分析处理设备和监控显示设备等组成。
传感器用于感知变电站各项运行参数，如电压、电流、温度、湿度等；数据采集设备用于将传感器采集到的数据进行采集、存储和传输；数据传输设备用于将采集到的数据传输到数据分析处理设备；数据分析处理设备用于对传输到的数据进行分析处理，提取有价值的信息；监控显示设备则用于显示分析处理后的数据，供运维人员实时监测和管理。
二、运行原理智能变电站在线监测系统的运行原理主要是通过传感器实时感知变电站各项运行参数，然后将采集到的数据传输到数据分析处理设备中，经过数据分析处理后，运维人员可以通过监控显示设备实时监测变电站的运行状态，并且可以通过系统提供的报警功能及时发现并处理问题。
系统还可以将数据进行存储和分析，在未来的运行管理中提供参考。
三、技术支持智能变电站在线监测系统的实现离不开先进的传感技术、数据采集技术、数据传输技术和数据分析处理技术等。
传感技术的发展使得传感器能够更加精确地感知变电站各项运行参数，并且具有更高的可靠性和稳定性；数据采集技术的发展使得系统能够实现数据的实时采集和存储；数据传输技术的发展使得数据能够快速、稳定地传输到数据分析处理设备中；数据分析处理技术的发展使得系统能够对大规模的数据进行高效的处理和分析，提取有价值的信息。
四、应用效果智能变电站在线监测系统的运行实现对于保障变电站运行的安全稳定具有重要意义。
未来随着技术的不断进步和应用范围的不断扩大，智能变电站在线监测系统将会在电力行业发挥出更大的作用。
变电站智能监控系统的设计
变电站智能监控系统的设计随着电力系统的不断发展和壮大，变电站作为电力传输和分配的重要枢纽，其安全稳定运行对于保障电力供应的可靠性至关重要。
为了实现对变电站的高效、实时、准确监控，设计一套先进的智能监控系统成为了必然趋势。
一、变电站智能监控系统的需求分析在设计变电站智能监控系统之前，首先需要对其需求进行全面的分析。
变电站监控的主要目标是确保设备的正常运行、及时发现并处理故障、保障人员安全以及提高运维效率。
具体需求包括以下几个方面：1、设备状态监测对变电站内的各种设备，如变压器、断路器、隔离开关等进行实时监测，获取其运行参数，如电压、电流、温度、湿度等，以判断设备是否处于正常工作状态。
2、环境监测监测变电站内的环境参数，如温度、湿度、风速、烟雾等，为设备的正常运行提供适宜的环境条件。
3、图像监控通过安装摄像头，实现对变电站内设备和场景的实时图像监控，以便及时发现异常情况。
4、数据采集与传输能够准确、快速地采集各种监测数据，并将其可靠地传输到监控中心。
5、故障诊断与预警能够对采集到的数据进行分析处理，及时诊断出设备故障，并发出预警信号，以便采取相应的措施。
6、远程控制支持远程控制设备的操作，如开关的分合、设备的启停等。
7、安全防范具备入侵检测、火灾报警等安全防范功能，保障变电站的安全。
8、数据分析与报表生成对监测数据进行分析处理，生成各种报表，为运维决策提供数据支持。
二、系统总体架构设计基于上述需求分析，变电站智能监控系统的总体架构可以分为感知层、传输层和应用层三个部分。
1、感知层感知层主要由各种传感器、摄像头等监测设备组成，负责采集变电站内的设备状态、环境参数和图像等信息。
传感器可以采用智能传感器，具备数据采集、处理和传输功能，能够将采集到的数据以数字信号的形式传输给上层系统。
2、传输层传输层负责将感知层采集到的数据传输到应用层。
传输方式可以采用有线通信（如以太网、光纤等）和无线通信（如 4G、5G 等）相结合的方式，以满足不同场景下的数据传输需求。
智能变电站监控系统的研究
智能变电站监控系统的研究智能变电站监控系统是一种现代化的、智能化的设备。
它主要通过采用先进的技术手段，对变电站各个环节进行监管，并对变电站工作中出现的问题进行实时处理。
一、智能变电站监控系统的组成和功能设计。
智能变电站监控系统主要由数据采集系统、数据传输系统、数据存储系统以及数据分析系统等四个方面组成。
其中，数据采集系统主要负责对变电站各个方面的数据进行采集，包括电力质量、电力能耗、设备运行状态等方面。
数据传输系统主要负责将采集的数据传输到数据存储系统。
数据存储系统主要负责对数据进行存储。
数据分析系统主要负责对存储的数据进行分析，帮助变电站管理人员得出正确的决策。
二、智能变电站监控系统的技术架构和实现。
智能变电站监控系统采用的技术架构是分布式系统。
它主要包括数据采集技术、数据传输技术、数据存储技术、数据分析技术等方面。
其中，数据采集技术包括传感器技术、控制技术等方面。
数据传输技术包括局域网、广域网、无线技术等方面。
数据存储技术包括关系型数据库、非关系型数据库等方面。
数据分析技术包括数据挖掘、机器学习等方面。
三、智能变电站监控系统的实际应用。
智能变电站监控系统实际应用的关键在于系统的稳定性和可靠性。
首先，系统需要能够快速响应变电站工作中出现的问题，并及时告警，为使用人员提供及时的帮助。
其次，系统需要具备良好的故障处理能力，以保证系统长期稳定运行。
最后，系统的界面需要简洁明了，方便操作人员使用。
综上所述，智能变电站监控系统的研究，需要从系统构成、技术架构、实现方式以及实际应用四个方面进行深入研究。
通过不断优化和改进，可以提高智能变电站监控系统的效率和可靠性，为变电站工作提供更好的保障。
变配电站智能化电力监控系统
变配电站智能化电力监控系统变配电站智能化电力监控系统是现代电力系统的重要组成部分，它通过集成先进的传感器、通信技术和数据处理算法，实现了对变配电站运行状态的实时监控和智能管理。
该系统能够提高电力系统的可靠性、安全性和经济性，是实现智能电网的关键技术之一。
智能化电力监控系统的核心功能包括：1. 数据采集：系统通过安装在变配电站内的各类传感器，如电压、电流、温度、湿度等，实时采集电力设备的运行数据。
2. 数据传输：采集到的数据通过有线或无线通信网络传输至监控中心，确保数据的实时性和准确性。
3. 数据处理与分析：在监控中心，系统利用大数据分析和人工智能算法对收集到的数据进行处理和分析，以识别电力设备的运行状态和潜在问题。
4. 故障诊断与预警：系统能够根据数据分析结果，对可能出现的故障进行诊断，并及时发出预警信号，以便运维人员采取预防措施。
5. 远程控制与调度：系统支持远程控制功能，运维人员可以通过系统对变配电站内的设备进行远程操作，如开关控制、参数设置等。
6. 能效管理：系统通过对电力设备的运行数据进行分析，优化电力设备的运行参数，提高能源利用效率，降低能耗。
7. 用户界面：系统提供直观的用户界面，使运维人员能够轻松查看和操作监控系统，提高工作效率。
智能化电力监控系统的优势在于：- 提高运维效率：通过自动化和智能化的监控，减少了人工巡检的频率和劳动强度，提高了运维工作的效率。
- 增强系统安全性：系统能够及时发现并处理潜在的安全隐患，有效预防电力事故的发生。
- 优化资源配置：通过对电力设备的运行数据进行分析，系统能够为电力资源的合理配置提供决策支持。
- 降低运营成本：系统通过优化电力设备的运行参数，减少能源浪费，降低运营成本。
总之，变配电站智能化电力监控系统是实现电力系统智能化、自动化的关键技术，它通过实时监控和智能管理，为电力系统的安全、可靠和高效运行提供了有力保障。
随着技术的不断进步，智能化电力监控系统将在未来的电力系统中发挥越来越重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探究智能变电站的智能监测系统
发表时间：2016-03-22T16:02:44.330Z 来源：《基层建设》2015年26期供稿作者：苏峰
[导读] 国电南京自动化股份有限公司目前，我国正在大力发展智能电网技术，其中智能变电站的建设是智能电网建设不可缺少的重要环节。
国电南京自动化股份有限公司 211100
摘要：目前，我国正在大力发展智能电网技术，其中智能变电站的建设是智能电网建设不可缺少的重要环节。
在智能变电站监测系统的建设中，在线智能监测系统把各种监测设备联系到一起，对电网的安全建设与正常运行起着重要作用。
本文主要通过对变电站的前端信号采集与处理系统，网络传输系统和监控中心系统等三部分的介绍，阐明了智能变电站的工作方式是先信号采集与处理再信号传输到最后的监测与控制。
然后分析了其系统的相容性。
关键词：智能变电站；输变电设备；智能监测系统
引言
近年来，随着自动化技术的发展，智能监控技术正逐步渗透到各个岗位。
智能变电站作为电网的重要组成部分，其智能化的建设实现将对建设整个电网智能化起到关键作用。
而保证智能化变电站智能化目标实现的关键因素就是智能监控系统。
通过智能监控系统，可以直观、及时的了解和掌握各变电站安全情况，并对于发生的紧急情况作出应急处理方案。
因此，通过对智能化变电站智能监控系统的探讨对整个电网来说具有积极意义。
1 智能变电站智能监测系统的定义
所谓智能化变电站，主要是对变电站的智能化一次设备（电子式互感器、智能化开关等）和网络化二次设备分层（过程层、间隔层、站控层）的构建，实现24小时自动监控，减少值班人员的运行监盘。
而智能监测系统则是通过网络化、信息数字化、共享标准化等方法，以先进、集成、可靠的智能化设备为主要平台完成实时监测设备状态、评估检修周期、自动控制电网、在线分析决策、智能调节调度等功能。
使得电站运行变得更加安全、稳定。
最终实现经济效益最大化的目的。
2 系统总体设计
2.1 智能监测系统结构
整个智能变电站在线智能监测系统可分成三个部分：前端系统、网络传输系统和监控中心系统。
前端系统是指智能变电站在线监测系统对监控区域的图像采集和处理。
工作过程是将前端摄像头采集到的信号经由模拟线缆接入到视频编码服务器中，再由视频编码服务器对相应的模拟信号进行编码和压缩，最后通过网络传输系统将压缩后的信号传往监控中心。
变电站智能在线监测系统的系统结构图如图所示。
2.2 系统工作原理
智能变电在线智能监测系统就是把现场采集到的信号从变电站的现场采集摄像机中提取出来，再经由数据传输系统将其传输到监控中心的服务器上，也就是一个下行数据传输的过程。
首先是把摄像机采集到的信号输入到各自的视频编码服务器中，然后这个服务器会对视频进行处理，先将这个信号清晰化，然后将其压缩，再把处理压缩后的信号发送到数据传输网络中，并通过数据传输网络把信号传输到监控中心。
最后在监控中心的数据接收端收集来自前端的数据信息，由终端监控计算机对这些信号进行处理并进行解压缩，再通过计算机的图像电视显示墙以及声卡进行情景回放。
3 系统分部结构设计
3.1 前端子系统
变电站的监控范围称作前端现场，它主要由现场信号采集摄像机、云台和网络视频编码器三个部分组成。
主要把现场摄像机采集到的模拟信号发送到视频编码服务器中，在这里视频信号会被压缩并编码成数字信号流。
当变电站智能在线监测系统的监控管理中心需要查看相应的监控区域时，监控中心就会通过监控主机发出控制信号调用相应的摄像机，对前段摄像机进行控制。
3.2 网络传输系统
光同步数字传输网络是把不同类型的网元设备通过光缆路线组成的，这些不同类型的网元设备可以实现光同步数字传输网络的同步复用、交叉连接和网络故障自检、自愈等功能。
交叉连接系统以灵活的分插任意支路信号，因此它可以用在光同步数字传输网络中点对点的传输，也可以在环形网和链状网的传输中应用。
由于光信号在传输过程中会随传输距离的增加而产生衰耗，再生器的功能就是对光信号进行放大、整形处理，主要用于光信号的长距离传输中。
当 SDH 传输网络在传输过程中某一传输通道出现故障时，数字交叉连接系统可以对复接段的通道进行保护，把这一信号接入保护通道中。
3.3 监控中心系统
变电站智能在线监测系统的监控中心系统主要是由图像监控服务器，监控管理系统和监控客户终端三部分组成的。
由监控中心负责对远端和近端的现场监测设备进行统一管理，并且在管理中要对应好变电站的主控计算机，以便当相应的解码设备对相应的图像信息解码后，把还原后的信号发送到主控计算机中。
最后在主控计算机上会显示相应的图像，并记录下变电站智能在线监测系统的的各设备、仪器仪表的使用情况和对应的状态，与此同时在监控中心外配置的大屏幕上可以对屏幕进行显示。
变电站智能在线监测系统的控制中心可以对监控现场摄像机进行随意切换和控制。
4 系统相容性
智能变电站在线监测系统在智能监测的过程中不仅要做好监控工作，还要兼顾站内各系统相互间的关系，以防对监测结果产生影响。
继电保护系统作为电网安全稳定工作的最后保护关口，它的安全性和可靠性都是最高的，这些特点也对自身有很高的要求，其中最基本的一点就是要保证系统的独立性。
在变电站智能在线监测系统出现前电能量采集系统一般是通过拨号的方法向各监测部门发送相应的电量信息，这种方式比较落后。
但是随着网络技术飞速发展和控制中心监控系统的改进，电量信息的网络传输也具有了另一种快速、方便的
形式，也就是现在的电能量信息采集可以把网卡或网口连接到网络接入设备上，当数据通过电力数据网时，会自动实现网络数据的传输。
5 结束语
本文提出了智能变电站在线监测系统的设计结构，并将其分成三个主要部分即变电站前端信号采集系统，网络传输系统和监控中心系统。
在工作中采用了硬件压缩技术和软件解压技术来实现对现场设备的远程监控，进而建立了图像监控工作站。
网络通信部分的传输充分利用了网络的传输性能，避免了网络传输过程中的拥塞。
监控中心系统主要是完成对现场信号的分析和实时监控，并及时提出应对策略。
最后讨论了智能检测系统与周围环境的兼容性。
该系统的建立，实现了测量、控制、检查、保护功能四位一体，具有信息共享畅通、功能融合良好、运行操作可靠等优点，切实提高了变电站系统的智能化水平。
参考文献：
[1]黄新波.变电设备在线监测与故障诊断[M].北京：中国电力出版社，2010.
[2]赵辰鹏.智能变电站一次设备的选择及应用研宄[D].华北电力大学，2010.
[3]王保云.物联网技术研究综述[J].电子测量与仪器学报，2009，2：1-6.
[4]付旭.基于IEC61850的智能控制系统的研宄与设计[D].华北电力大学，2010. [5]李祥珍，刘建明.面向智能电网的物联网技术及其应用[J].电信网技术，2010，8：41-45.。
