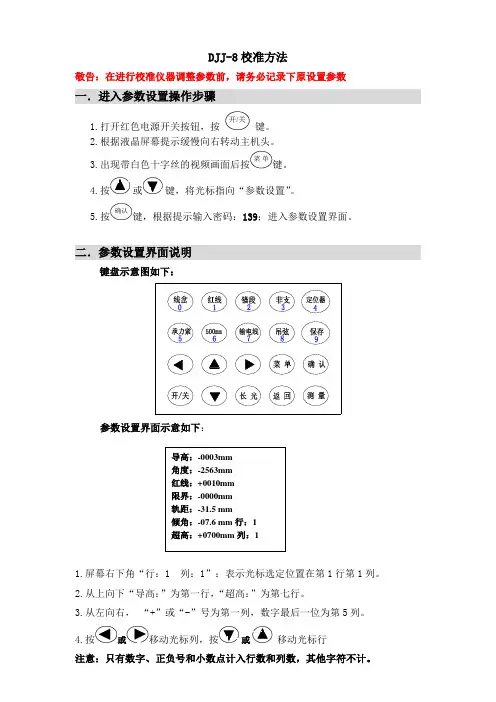

DJJ-8型激光测量仪使用说明可视化版
DJJ-8型激光测量仪使用说明可视化版一、激光测量仪各部分结构的名称
DJJ-8主机
DJJ-8测量架
二、操作步骤
1、正确安装电池
2、打开电源开关后，按下键盘上“开/关”按钮，
3、显示屏出现“请向右旋转主机”，根据提示用手轻轻向右旋转主
机头（禁止快速旋转），直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。（注意：开机后，如果在三分钟之内没有任何操作，仪器会自动关机，在这种状态下，只要按“开／关”键，即可进入正常测量状态。测量时如果出现定机或屏幕蓝屏，请关掉电源后重新开机。仪器不用时，请关闭电源开关。
以便节省电能保护仪器）
4、清空内存
按下键盘上“菜单”按钮，显示屏将显示
内存管理 用于清空存储的数据。当光标指向该选项时，按下“确定”键提示“是否清空
内存”请确认数据已经导出或数据为无用数据，按下“确定”则删除存储器中存储的所有的数据，按“返回”键则不进行任何操作退回测量界面。
5、 输入线路信息
① 正常测量状态下按下 “▼”按钮，显示屏 ② 按下“?
”按钮，清空线路信息
③ 依次输入线路代码、工区代码和区间代码，我们工区将各个区间代码信息帖在测量仪上，
方便测量时输入。如果在输入过程中出现错误，按下“?
”按钮，清空线路信息后重新输入。输入完毕后，检查无误后按下“确认”按钮
④ 当进入隧道测量时要输入隧道代码。在正常测量状态下按下“▲”按钮，显示屏将显示
把工区将各个区间代码信息帖在测量仪上，方便使用，达到可视化的效果
请输入隧道号：00
输入所在隧道代码，检查无误后按下“确认”按钮，如果在输入过程中出现失误，按下“?”按钮删除，每按一次删除一位数。
（提示：隧道测量结束后，同样按下“▲”按钮，表示隧道测量结束。）
三、DJJ-8激光测量仪九大功能及操作步骤
（提示：测量前必须进行电池电量检测，方法：正确安装电池开机后，接下“菜
单”键即可以在屏幕上看到当前电池电量。测量仪放置标准：固定测脚侧与定位器限位支座为同一侧。测量过程中，如常出现目标不在测量范围进入盲区，
此时应进行测量仪重启。）
1、测量导高、拉出值、钢轨轨距及超高
①测量架放置于待测目标正下方轨面上，拨动测量架右端的轨距手柄，使测量
架两端的固定测脚和活动测脚都紧靠钢轨内侧。保持测量架与钢轨垂直。（注意：DJJ-8激光测量仪的任何一项测量功能都必须按照此项“测量仪放置标准”放置！）
②正常测量状态下可在显示屏下通过十字线瞄准目标，当测量环境光线不足时，
可接下“长光”键通过红光来瞄准目标，然后按下“测量”键，即可显示测量结果
③数据保存：先按下“保存”键，显示屏会提示
并自动切换到图像界面
（提示：如果输入错误需要更改时，可按“?
”删除，每按一次删除一位数）
一根支柱上多个数据如：导高、拉出值、定位器坡度、结构高度、红线标高侧面限界等多次测量出的结果可以只保存一次，在切换时不按“返回”按“长光”即可
2、 红线标高、侧面限界测量
① 将测量仪按照“仪器放置标准”放置
② 正常测量状态下，将测量头瞄准支柱上的红线，此时可以按下“长光”键打开长光方便
瞄准。瞄准后按下键盘上的“红线”键，即可在显示屏上显示结果
③ 读出结果，如下图所示
a 正确读数
b 错误读数 读数：红线标高高于基准轨面2.9毫米，侧面限界为3160.1毫米（提示：测量仪所测结果均为毫米，读数时的单位为毫米。测量时，红线标高显示的值必须在±10mm 范围内所得的侧面限界值才较接近标准值，当红线标高值不在±10mm 范围内时，可通过微调旋钮来调整。）
3、锚段关节测量
① 将测量仪按照“仪器放置标准”放置
② 正常测量状态下按下键盘上“锚段”按钮，仪器会提示“请先测量工作支”。然后瞄准工作支按下“测量”键，显示屏上会出现测量结果，等待1秒后，仪器会提示“请测量锚段”。
微调旋钮
红线标高值在±10MM 范围
红线标高值超出±10mm 范围
红线标高中心位置
瞄准锚段关节后，按下“测量”键，显示屏上出现测量结果；最后按下“确认”键显示屏上显示最后结果
提示：抬高即我们平时检修时所说的垂直距离，偏离即水平距离
4、非支测量
① 将测量仪按照“仪器放置标准”放置
② 正常测量状态下按下键盘上“非支”按钮，仪器会提示“请先测量工作支”。然后瞄准工作支按下“测量”键，显示屏上会出现测量结果，等待1秒后，仪器会提示“请测量非支”。瞄准非支后，按下“测量”键，显示屏上出现测量结果；最后按下“确认”键显示屏上显示最后结果
提示：非支测量和锚段测量基本是相同的，区别只在于保存数据时的名称不同
5、线岔中心测量（投影中心位置测量）
工作支
非工作支 第一测量点
第二测量点
测量误区：测量第一测量点（工作支）后，就把旁边的非支接触线（图中×所示）作为第二测量点，这是错误的！第二测量点应该是非支的定位点
① 将测量仪按照“仪器放置标准”放置
② 正常测量状态下瞄准岔心，按下“线岔”按钮，就会有“请输入内轨距”的提示，
读取测量架上轨距刻度尺数值，输入完成按“确认”键，即显示结果。
注意：1、测量线岔时，测量人必须面向岔心方向测量。如下图所示：
2、放置测量架是应使读数刻度与内轨中心线保持垂直
岔心方向
90°
线岔中心
限制管和接触线交叉点
测量误区：注意要对准线岔中心。
提示：如果在输入内轨距时出现了错误需要更改时，可按“?
”删除，每按一次删除一位数，
线岔中心位置技术参数及线岔500MM 处非支抬高技术参数见《接触网检修工艺》 当线岔中心投影位置偏离大于+50MM 时应增大交叉角；大于-50MM 应减小交叉角
6、 定位器坡度测量
① 将测量仪按照“仪器放置标准”放置
② 正常测量状态下，瞄准定位器的近端（即定位线夹侧），按下“定位器”按钮，仪
器会提示“请测量第二点”，然后瞄准定位器的远端，按下“测量”键，显示屏上会显示结果
提示： 定位器坡度正确测量点如上图所示，而不是测量图示的两个交叉点的地方。正
常情况下定位器坡度为1：5-1：10之间，激光测量仪的读数范围为1：05.0-1：10.0。前面的1：05.0不能读成1比0.5而应该读1：5，这是因为测量仪本身将后面的读数默认为两位数，当后面的数只有个位数时用零表示十位数，测量后读结果时一定要注意！！
7、500 mm 处高差测量
① 将测量仪按照“仪器放置标准”放置
② 瞄准第一条接触线后按下键盘上“500mm ”按钮，显示屏上会出现高度1的数值（即第①条接触线的导高,如图所示），等待1秒后，仪器会提示“请测量第二点”并自动切换到测量界面，瞄准第②条接触线，按下“测量”键，显示屏会显示
测量误区
测量误区：把定位
点（图中×所示）作为第一测量点，定位器和限位底座连接处（图中×所示）作为第二测量点，这是错误的！应该是图中红线所指位置。
注意：此时的线距数值与500mm 差别较大，千万不要按“确认”或者“返回”！此时返回测量界面只需按下“长光”按钮，仪器将自动保存之前测量数据。将测量仪挪动一定距离（要求两次测量线距变化应大于1000mm ），瞄准刚才测量的第一条接触线按下“测量”键，显示屏上会出现高度1的数值（即第一条接触线的导高），等待1秒后，仪器会提示“请测量第二点”并自动切换到测量界面，瞄准第二条接触线，按下“测量”键，显示屏会显示线距数值。最后按下“确认”，仪器会自动换算出“500mm 处”高差结果
提示：第一次测量接触线的顺序和第二次测量的顺序必须保持一致！测量出的高差数值正表示第一条接触线比第二条接触线高。 注意：测量500mm 高差时，测量人必须面向岔心方向测量。
承力索
接触线
500mm 处
>500mm 处 <500mm 处
②
①
①
②
图中①表示第一测量点；②表示第二测量点。前后两次测量时第一测量点和第二测量点要一致。
8、承力索、接触线高差测量（结构高度测量）
① 将测量仪按照“仪器放置标准”放置
② 正常测量状态下瞄准承力索后，按下键盘上“承力索”按钮，显示屏上会出现高度1的数值，等待1秒后，仪器会提示“请测量第二点”并自动切换到测量界面，瞄准接触线，按下“测量”键，显示屏上显示高度2，按下“确认”键，显示屏上显示高差。 提示：测量的顺序必须是先测承力索再测接触线，否则得出结果为负值。
9、输电线、接触线高差
① 将测量仪按照“仪器放置标准”放置
② 正常测量状态下瞄准输电线后，按下键盘上“输电线”按钮，显示屏上会出现高度1的
数值，等待1秒后，仪器会提示“请测量第二点”并自动切换到测量界面，瞄准接触线，按下“测量”键，显示屏上显示高度2，按下“确认”键，显示屏上显示高差。
提示：测量的顺序必须是先测输电线再测接触线，否则得出结果为负值。该功能还能用于测量承力索和跨线桥桥底的距离。如图所示：
第一测量点为承力索
第二测量点为接触线
承力索
接触线
跨线桥底
首先测量跨线桥底，再测量承力索，就得出两者高差，要求>500mm
