防雷接地专项施工方案一、编制依据1.1 设计文件《XXXXXX工程防雷接地专项设计》1.2 相关规范《建筑物防雷设计规范》GB50057-2010《建筑物电子信息系统防雷技术规范》GB50343-2012《电力设备接地设计技术规程》DL/T621-1997《电气装置安装工程接地装置施工及验收规范》GB50169-20061.3 相关标准图集《建筑防雷设施安装》02D501-3二、工程概况2.1 工程简介本工程为XXXXXX项目，包括1栋主楼、2栋副楼及地下室，总建筑面积约为XXXXXX平方米。
2.2 建筑防雷等级根据《建筑物防雷设计规范》GB50057-2010，本工程属于二类防雷建筑。
2.3 接地系统本工程采用联合接地系统，将建筑防雷接地、电气设备接地、防静电接地、等电位接地等通过接地干线连接至接地体。
三、施工准备3.1 人员准备组织具备防雷接地施工经验的施工队伍，并进行技术交底和安全教育。
3.2 材料准备根据设计文件和施工图，提前采购所需的接地材料，包括接地体、接地干线、接地支线、接地端子、接地电阻测试仪等。
3.3 机具准备准备必要的施工机具，包括电钻、电锤、电焊机、切割机、扳手、水平仪等。
四、施工工艺4.1 接地体施工4.1.1 接地体采用50mm×5mm的镀锌扁钢，沿建筑物四周埋设，深度不小于1m。
4.1.2 接地体与接地干线采用焊接连接，焊接长度不小于扁钢宽度的4倍。
4.1.3 接地体与建筑物基础采用焊接连接，焊接长度不小于扁钢宽度的4倍。
4.2 接地干线施工4.2.1 接地干线采用25mm×4mm的镀锌扁钢，沿建筑物四周敷设，与接地体焊接连接。
4.2.2 接地干线与建筑物内的接地支线采用焊接连接，焊接长度不小于扁钢宽度的4倍。
4.2.3 接地干线与电气设备接地支线采用焊接连接，焊接长度不小于扁钢宽度的4倍。
4.3 接地支线施工4.3.1 接地支线采用16mm²的多股铜绞线，与接地干线或接地端子连接。
接地防雷施工方案(3篇)
第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。
2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。
3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。
4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。
二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。
2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。
3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。
（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。
（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。
4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。
（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。
（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。
5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。
三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。
（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。
（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。
（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。
2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。
建筑工程防雷接地专项施工方案
建筑工程防雷接地专项施工方案一、概述建筑工程的防雷接地施工是保障建筑物及其内部设备安全的重要措施之一、本方案旨在确保建筑工程的防雷接地系统按照相关规范和标准要求进行施工，以提供可靠有效的防雷保护。
二、施工前准备1.确定防雷接地系统的设计要求，包括建筑物的高度、用途、过流电流等参数。
2.认真审查施工图纸和设计文件，确保防雷接地系统与建筑结构、设备安装等其他系统的协调配合。
3.成立施工指导小组，包括设计、施工、监理等相关人员，负责协调和指导施工工作。
三、施工步骤1.地面防雷接地施工1.1清理施工现场，确保施工区域的安全整洁。
1.2根据设计要求，在地面挖掘接地网基础坑。
1.3基础坑尺寸必须符合设计要求，坑底应平整，并保持与坑壁有一定距离。
1.4敷设接地网的导线，接线必须牢固可靠，导线规格要符合设计要求，并加以标识。
1.5基础坑周围应建立可靠的接地网，接地网之间的连线必须牢固可靠。
1.6接地网安装完成后，进行接地电阻测试，并记录测试结果。
2.建筑物内部设备防雷接地施工2.1根据建筑物的功能和用途，确定设备防雷接地系统的布置方案。
2.2根据设计要求，选取合适的接地装置，如铜排、接地母线等，并加以固定。
2.3对设备的金属外壳或金属结构进行接地处理，确保设备与接地系统的连接牢固可靠。
2.4进行接地装置和接地系统之间的连线，线路必须牢固可靠，线径和规格要符合设计要求。
3.施工质量控制3.1施工过程中需要加强现场监督和检查，确保施工质量符合设计要求。
3.2对接地装置、接地网和接地系统的连接点进行可靠性测试，确保连接处电阻小于规定值。
3.3施工过程中，严禁在接地装置和接地网络或系统上接入其他设备，以避免影响接地效果。
3.4施工完成后，对整个接地系统进行全面的测试，确保系统的接地电阻符合设计要求。
四、安全预防措施1.施工现场必须设置防雷接地施工警示标志，提醒人员注意施工作业。
2.所有参与施工的人员必须配备个人防雷用具，如防雷鞋、防雷帽等。
防雷接地专项施工方案
防雷接地专项施工方案一、施工前准备。
在进行防雷接地专项施工前，首先需要对施工现场进行全面的勘察和评估。
包括对建筑物结构、周围环境、地质条件等方面进行详细的调查和分析，确保施工过程中能够充分考虑到各种因素的影响。
二、施工方案设计。
根据施工前的勘察和评估结果，结合相关的技术标准和规范，制定出符合实际情况的防雷接地专项施工方案。
在设计方案时，需要考虑到接地装置的选址、材料的选择、施工工艺等方面，确保施工过程中能够达到预期的效果。
三、施工过程控制。
在实际施工过程中，需要严格按照设计方案进行操作，并且在施工过程中进行全程监控和控制。
确保施工质量和安全，避免出现施工过程中的差错和失误。
四、施工后验收。
施工完成后，需要对接地装置进行全面的验收和测试。
包括对接地电阻、接地电位等参数进行检测，确保接地装置的性能达到相关标准和规范的要求。
五、施工后维护。
防雷接地专项施工完成后，需要对接地装置进行定期的检查和维护。
确保接地装置长期有效地发挥作用，保障建筑物和设备的安全运行。
六、安全防护措施。
在进行防雷接地专项施工过程中，需要严格遵守相关的安全操作规程和标准，配备必要的安全防护设备，确保施工人员的人身安全。
七、环境保护措施。
在施工过程中，需要注意对周围环境的保护，避免因施工活动对环境造成污染或破坏，确保施工过程对环境的影响最小化。
八、施工人员培训。
施工人员需要经过相关的培训和考核，确保其具备相关的专业知识和技能，能够熟练操作施工设备，保证施工过程的安全和质量。
以上就是防雷接地专项施工方案的相关内容，希望能够对相关施工工作提供一定的指导和帮助。

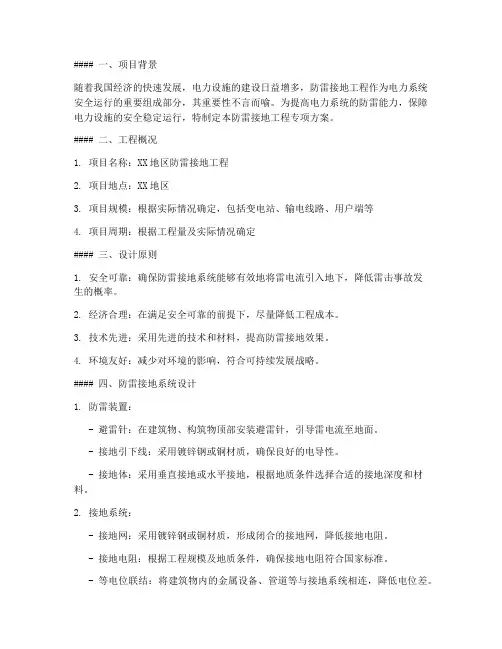

防雷接地工程专项方案
