---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………中南大学考试试卷 （4） 时间100分钟20 ~20 学年 学期电子技术课程期末考试试题 80 学时，闭卷，总分100分，占总评成绩60 %一、填空题（共20分，每空1分）1、场效应管是（ ）控制元件，而双极型三极管是（ ）控制元件。
晶体管在模拟电路中工作在 （ ）区； 在数字电路中工作在（ ）区。
2、在一个交流放大电路中，测出某双极型三极管三个管脚对地电位为： (1)端为1.5V(2)端为4V(3)端为2.1V则(3)端为（ ）极； (3)该管子为（ ）型。
3、 若某一逻辑函数有n 个逻辑变量，则输入逻辑变量有（ ）种不同 取值的组合。
4、 一个逻辑函数全部最小项之和恒等于（ ）。
5、触发器按动作特点可分为基本型、同步型、（ ）和边沿型。
6、稳压管工作在（ ）区，一般要与（ ）串联使用。
7、已知某与非门的电压传输特性如图所示，由图可知：输出高电平OH V ＝ ； 输出低电平OL V ＝ ； 阈值电平 TH V ＝ ；8、下列电路中，不属于组合逻辑电路的是（ ）。
(A) 编码器； (B) 数据选择器； (C) 计数器。
9、集成运算放大器采用（ ）耦合方式，既可以放大（ ）信号，又可以放大（ ）信号。
10、七段LED 数码管的结构分为共阴极和（ ）两种。
11、可用于总线结构进行分时传输的门电路是（ ）。
(A) 异或门；(B) 同或门；(C) OC 门；(D) 三态门。
二、简要分析题(本题30分，每小题5分)1、测得放大电路中六只晶体管的直流电位如图所示。
在圆圈中画出管子，并分别说明它们是硅管还是锗管。
2、试计算图示电路的输出电压值，设二极管导通电压U D＝0.7V。
3、写出下图电路输出逻辑表达式。
4、一组合逻辑电路如图所示，试分析其逻辑功能。
(完整版)电子技术复习题及参考答案
中南大学网络教育课程考试复习题及参考答案电子技术一、填空题：1。
在本征半导体中掺入微量三价元素形成型半导体，掺入微量五价元素形成型半导体。
2。
晶体管工作在截止区时，发射结向偏置，集电结向偏置。
3.硅稳压管的工作为 _ 区。
4。
为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。
5。
已知输入信号的频率为10kHz~12kHz，为了防止干扰信号的混入，应选用滤波电路。
6.为了获得输入电压中的低频信号，应选用滤波电路.7.为了稳定静态工作点，应引入负反馈.8.为了稳定放大倍数,应引入负反馈。
9.为了使放大电路的输出电阻增大应引入负反馈;深度负反馈的条件是。
10。
为了减小放大电路的输入电阻，应引入负反馈。
11.为了减小放大电路的输出电阻，应引入负反馈。
12.当集成运放组成运算电路时中，运放一般工作在状态。
13.在运放组成的电压比较器中，运放一般工作在或状态.14.在图1所示电路中，调整管为，采样电路由组成，基准电压电路由组成，比较放大电路由组成.图115。
在整流电路的输入电压相等的情况下，半波与桥式两种整流电路中，输出电压平均值最低的是整流电路.16。
直流电源由、、和四部分组成。
17。
串联型稳压电路由、、和四部分组成。
18.欲将方波电压转换成三角波电压，应选用运算电路。
19。
NPN型共集电极放大电路中的输出电压顶部被削平时，电路产生的是失真;乙类功放电路的主要缺点是输出有失真。
20. 比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。
21.正弦波自激振荡的幅值平衡条件为，相位平衡条件为。
22。
存储器按功能不同可分为存储器和存储器；23.RAM按存储单元结构特点又可分为和。
24.半导体存储器的结构主要包含三个部分，分别是、、。
25。
某存储器容量为8K×8位，则它的地址代码应取位。
26。
将Intel2114（1K*4位）RAM扩展成为8K*4位的存储器，需要Intel2114芯片数是 ,需要增加的地址线是条。
电子技术基础复习题及参考答案
中南大学网络教育课程考试复习题及参考答案电子技术基础(专科)一、单项选择题：1.在杂质半导体中,少子浓度主要取决于 [ ]A.掺入杂质的浓度B.材料C.温度2.测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于 [ ]A.放大状态B.饱和状态C.截止状态3.在基本共射放大电路中，若更换晶体管使β值由 50变为100,则电路的放大倍数 [ ]A.约为原来的1/2倍B.约为原来的2倍C.基本不变4.在OCL电路中，引起交越失真的原因是 [ ]A.输入信号过大B.晶体管输入特性的非线性C.电路中有电容5.差动放大器中,用恒流源代替长尾R e是为了 [ ]A.提高差模电压增益B.提高共模输入电压范围C.提高共模抑制比6.若 A+B=A+C，则 [ ]A.B=CB.B=CC.在A=0的条件下，B=C7.同步计数器中的同步是指 [ ]A.各触发器同时输入信号B.各触发器状态同时改变C.各触发器受同一时钟脉冲的控制8.由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是 [ ]A.饱和失真B.截止失真C.频率失真9.对PN结施加反向电压时，参与导电的是 [ ]A.多数载流子B.少数载流子C.既有多数载流子又有少数载流子10.当温度增加时，本征半导体中的自由电子和空穴的数量 [ ]A.增加B.减少C.不变11.通用型集成运放的输入级采用差动放大电路，这是因为它的 [ ]A.输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大12.对于桥式整流电路，正确的接法是 [ ]13.将代码(10000011)8421BCD转换成二进制数为 [ ]A.(01000011)2B.(01010011)2C.(10000011)2D.(000100110001)214.N个变量的逻辑函数应该有最小项 [ ]A.2n个B.n2个C.2n个D.(2n-1)个15.函数F=AB +AB转换成或非－或非式为 [ ]A.B A B A +++B.B A B A +++C.B A B A +D.B A B A +++16.图示触发器电路的特征方程Qn+1 = [ ]A.n nQ T Q T + B.Q T +TQnC.n QD.T17.多谐振荡器是 [ ] A.两个稳定状态 B.一个稳定状态，一个暂稳态 C.两个暂稳态 D.记忆二进制数的功能18.本征半导体电子浓度( )空穴浓度，N 型半导体的电子浓度( )空穴浓度，P 型半导体的电子浓度( )空穴浓度 [ ] A.等于、大于、小于 B.小于、等于、大于 C.等于、小于、大于19.稳压管构成的稳压电路，其接法是 [ ] A.稳压二极管与负载电阻串联 B.稳压二极管与负载电阻并联。
电子技术基础复习题及参考答案
中南大学网络教育课程考试复习题及参考答案电子技术基础（专科）一、单项选择题：1.在杂质半导体中，少子浓度主要取决于[]A.掺入杂质的浓度B.材料C.温度2.测得某PNP型三极管各极点位为:UB=-3VUE=-4V UC=-6V,则该管工作于[ ]A.放大状态B.饱和状态C.截止状态3.在基本共射放大电路中，若更换晶体管使8值由50变为100,则电路的放大倍数[]A.约为原来的1/2倍B.约为原来的2倍C.基本不变4.在0CL电路中，引起交越失真的原因是[]A.输入信号过大B.晶体管输入特性的非线性C.电路中有电容5.差动放大器中，用恒流源代替长尾Re是为了[]A.提高差模电压增益B.提高共模输入电压范围C.提高共模抑制比6.若A+B=A+C,则[ ]A.B=CB.B=CC.在A=0的条件下，B=C7.同步计数器中的同步是指]] ] ] ]13.将代码(10000011)8421BCD转换成二进制数为A.(01000011)2B.(01010011)2C.(10000011)214.N个变量的逻辑函数应该有最小项A.2n个B.n2个C.2n个[] D.(000100110001)2[]D.(2nT)个15.函数F=AB+AB转换成或非一或非式为A.各触发器同时输入信号B.各触发器状态同时改变C.各触发器受同一时钟脉冲的控制8.由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是[A.饱和失真B.截止失真C.频率失真9.对PN结施加反向电压时，参与导电的是[A.多数载流子B.少数载流子C.既有多数载流子又有少数载流子10.当温度增加时，本征半导体中的自由电子和空穴的数量[A.增加B.减少C.不变11.通用型集成运放的输入级采用差动放大电路，这是因为它的[A.输入电阻高B.输出电阻低 c.共模抑制比大 D.电压放大倍数大12.对于桥式整流电路，正确的接法是[16.图示触发器电路的特征方程Qn+1二—n —A. TQ+TQ nB. TQ +TQn一nc.Q D.TB.一个稳定状态，一个暂稳态 D.记忆二进制数的功能）空穴浓度，N 型半导体的电子浓度（浓度（）空穴浓度A.等于、大于、小于B.小于、等于、大于C.等于、小于、大于 19 .稳压管构成的稳压电路，其接法是 A.稳压二极管与负载电阻串联B.稳压二极管与负载电阻并联。
中南大学电子计术习题册答案

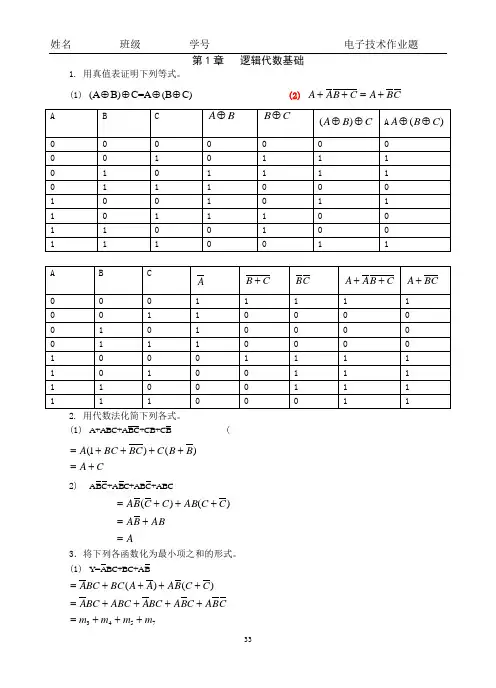

第1章 逻辑代数基础1. 用真值表证明下列等式。
(1) (A B)C=A (B C)⊕⊕⊕⊕ (2) C B A C B A A +=++ A B C B A ⊕C B ⊕C B A ⊕⊕)( A )(C B A ⊕⊕0 0 0 0 0 0 0 0 0 1 0 1 1 1 0 1 0 1 1 1 1 0 1 1 1 0 0 0 1 0 0 1 0 1 1 1 0 1 1 1 0 0 1 1 0 0 1 0 0 1 1111A B C AC B +C BC B A A ++ C B A +0 0 0 1 1 1 1 1 0 0 1 1 0 0 0 0 0 1 0 1 0 0 0 0 0 1 1 1 0 0 0 0 1 0 0 0 1 1 1 1 1 0 1 0 0 1 1 1 1 1 0 0 0 1 1 1 1110 0112. 用代数法化简下列各式。
(1) A+ABC+ABC+CB+CB(CA B B C BC BC A +=++++=)()1(2) ABC+AB C+ABC+ABCAABB AC C AB C C B A =+=+++=)()(3．将下列各函数化为最小项之和的形式。
(1) Y=ABC+BC+AB7543)()(m m m m C B A C B A BC A ABC BC A C C B A A A BC BC A +++=++++=++++=(2))(ABY DCBCABD+++＝DCABDCBDCABDCBCDBDADCBCADBBDADCBCABDBA=+=+++++=+++++=++++=)()()()(4．根据下列各逻辑式，画出逻辑图。
①Y=（A+B）C；②Y=AB+BC；③Y=（A+B）（A+C）；5．试对应输入波形画出下图中Y1 ~ Y4 的波形。
6.如果“与”门的两个输入端中， A为信号输入端， B为控制端。
设当控制端B=1和B=0两种状态时，输入信号端A的波形如图所示，试画出输出端Y的波形。
中南大学 数电试卷及答案03
10.2/15V；
二、
(1)
(2)
三、
（1）A＝0时：Z＝X＋Y＝0111；W＝Co＝0；
（2）A＝1时： ＝0100； ；
（3）电路功能为：四位二进制加/减运算电路：
当A＝0时，Z＝X＋Y；
当A＝1时，Z＝X－Y；
四、
五、
（1）存储容量为：2K×8；
（2）数码管显示“6”；
（3） ；
8. GAL中的OLMC可组态为专用输入、、寄存反馈输出等几种工作模式；
9. 四位DAC的最大输出电压为5V，当输入数据为0101时，它的输出电压为V；
10.如果一个3位ADC输入电压的最大值为1V，采用“四舍五入”量化法，则它的量化阶距为V。
二、写出图1中，各逻辑电路的输出逻辑表达式，并化为最简与或式；
2.画出整个数字系统的时序图；
3.如果用同步四位二进制加法计数器74LS161代替74LS160,试画出其电路图（要求采用置数法）；
4.试用一片二进制译码器74LS138辅助与非门实现该组合逻辑电路功能。
七、时序PLA电路如图所示：（16分）
1、求该时序电路的驱动方程、状态方程、输出方程；
2、画该电路的状态转换表和状态转换图；

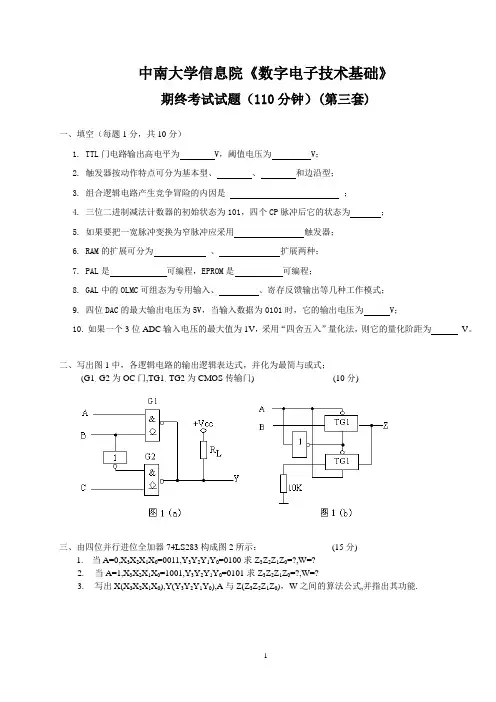

1. TTL门电路输出高电平为V，阈值电压为V；
2. 触发器按动作特点可分为基本型、、和边沿型；
3. 组合逻辑电路产生竞争冒险的内因是；
4. 三位二进制减法计数器的初始状态为101，四个CP脉冲后它的状态为；
5. 如果要把一宽脉冲变换为窄脉冲应采用触发器；
6. RAM的扩展可分为、扩展两种；
7. PAL是可编程，EPROM是可编程；
六、
1．状态转换图
2．
中南大学《电子技术》课程作业(在线作业)一及参考答案
(一) 单选题1. 晶体管工作于放大状态时，下列哪种说法正确。
（）(A)发射结正偏、集电结反偏(B) 发射结正偏、集电结正偏(C) 发射结反偏、集电结反偏(D) 发射结反偏、集电结正偏参考答案：(A)2. 直接耦合放大电路存在零点漂移的原因是（）(A)电阻阻值有误差(B)晶体管参数受温度影响(C)晶体管参数的分散性(D)电源电压不稳定参考答案：(B)3. 若下图所示电路中晶体管饱和管压降的数值为│U C E S│，则最大输出功率P O M＝（）。
(A)(B)(C)参考答案：(C)4. 稳压管的稳压区是其工作在（）。
(A)正向导通(B) 反向截止(C) 反向击穿参考答案：(C)5. 互补输出级采用共集形式是为了使（）。
(A)电压放大倍数大(B)不失真输出电压大(C)带负载能力强参考答案：(C)6. 现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应（）10000。
(A) 大于(B) 等于(C) 小于参考答案：(C)7. 某放大电路负载开路时，U O=6V，接上3KΩ负载后，U O=4V，则该放大电路的输出电阻R0为（）。
(A) 1KΩ(B) 2KΩ(C) 1.5KΩ(D) 3KΩ参考答案：(C)8. PN结加正向电压时，空间电荷区将（）。
(A)变窄(B) 基本不变(C) 变宽参考答案：(A)9.与相等的表达式为（）。
(A)(B)(C)(D)参考答案：(C)10. 晶体管工作于饱和状态时，下列哪种说法正确。
（）(A)发射结正偏、集电结反偏(B) 发射结正偏、集电结正偏(C) 发射结反偏、集电结反偏(D) 发射结反偏、集电结正偏参考答案：(B)11. 在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（）。
(A)1W (B) 0.5W (C) 0.2W参考答案：(C)12. U GS＝0V时，能够工作在恒流区的场效应管为（）(A) 结型管(B) 增强型MOS管(C) 耗尽型MOS管参考答案：(C)13. 晶体管工作于截止状态时，下列哪种说法正确。
中南大学往届电子技术试卷及答案
-——○--—○—————-○———○———………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试试卷（1) 20 ~20 学年 1 学期 电子技术 课程 时间100分钟分,每小题2分） 1、电路如图所示，所有二极管均为理想元件，则D1、D2、D3的工作状态为（ ）。
A ．D1导通,D2、D3截止； B ．D1、D2截止，D3导通； C ．D1、D3截止，D2导通； D ．D1、D2、D3均截止； 2、存储器的电路结构中包含（ ）、存储电路和输入/输出电路（或读写控制电路)这三个组成部分. 3、已知Intel2114是1K ＊ 4位的RAM 集成电路芯片,它有地址线（ ）条,数据线( ）条。
4、右图所示波形反映的逻辑函数是( ）。
（其中A 、B 为输入波形，Y 为输出波形） A ．与非; B ．异或； C ．同或； D ．或; 5、对功率放大电路的基本要求是在不失真的情况下能有（ ）。
A ．尽可能高的电压放大倍数 B 。
尽可能大的输出功率 C 。
尽可能小的零点漂移6、位D/A 转换器当输入数字量10000000为5v.若只有最低位为高电平，则输出电压为( )v;当输入为10001000，则输出电压为( ）v 。
7、已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ )kHz ；完成一次转换所用的时间应小于（ ）.三、四、二、简答题（24分）1．写出下图电路输出逻辑表达式.2．图中各触发器的初始状态Q＝0,试画出在CP信号连续作用下各触发器Q端的电压波形。
6、如图所示为一555定时器应用电路（1)说明该电路的功能；（2）试画出电路的电压传输特性曲线.4．下图电路中，变压器副边电压有效值为2U2。
(1)画出u2、u D1和u O的波形；（2)求出输出电压平均值U O（AV）三、电路如图所示，晶体管的 ＝80，=1。
