升压站保护.ppt

7.500KV升压站配置两台由武汉中元华电公司生产的ZH-2 48/96型 500kV故障录波器。500KV故障录波器按串配置,能够记录和保存故 障前150ms到停止记录时的电气量波形,并能清楚记录5次以上谐波 分量。每台录波器可录48路模拟量,96路开关量。故障录波器还能测 量系统频率及测量线路功率。
2.网络继电器楼内设有低压动力中心对500kV、220kV配电装置 内的交流负荷供电。两段380V PC动力中心配电盘由大连正兴开关 厂生产,其主母线额定电流为2500A,1s耐受电流不小于63KA,峰 值耐受电流不下于160KA。低压配电开关采用施耐德框架或塑壳空 气断路器,智能马达控制器采用苏州智能配电自动化有限公司 (ST400,ST500)系列产品。
2.500kV每台断路器配置南京南瑞继保工程技术有限公司生产 的RCS-921A型保护,该装置具有断路器失灵保护、三相不一致保 护、重合闸、充电保护(发变组母线侧断路器不含重合闸)功能, 配套的分相双跳操作箱型号为CZX-22R。
3.500KV母线侧断路器和中间断路器之间装设两套南京南瑞继保 工程技术有限公司生产的RCS-922型短引线保护,每两套短引线保 护与断路器的失灵保护、三相不一致保护、重合闸装置、操作箱安 装在母线侧断路器的断路器保护柜中,但在布置和接线上与其它保 护各自独立。装置采用微机型全中文界面装置,具有自复位功能。 短引线保护受进出线隔离刀闸接点控制,在有关进出线退出时自动 投入运行。
6.500KV升压站装设山东淄博科汇电气有限公司生产的XC-2000型 行波测距装置一套,该装置具备故障测距、自动校对时钟、故障测距 综合分析处理、故障测距信息自动远传等功能,并具有本地和远方通 信接口及相应的软件和硬件,以实现就地和远方查询故障和保护信息 等。装置具有两个RS-485串口,规约采用IEC870-5-103,一个与升 压站内监控系统通信,另一个与升压站内故障信息远传系统通信。行 波测距装置能够对电力系统进行连续监视,包括单相重合闸在内的任 一起动元件动作后,装置开始测距,故障消除或系统振荡平息后,起 动元件返回,再经预先整定的时间后即停止记录。
5.升压站500kV并联电抗器装设由国电南京南自动化公司生产的 WDK-600微机型保护。每台电抗器配置双重化的主保护、后备保 护和单套非电量保护。第一差动保护为分相电流差动保护,保护瞬时 动作于500KV断路器出口跳闸。第二差动保护为零序差动保护;匝 间短路保护采用零序阻抗原理保护,保护无延时动作于500KV断路器 跳闸;过电流保护采用三相式过电流保护(两段定限时过电流), 保护带时限动作于500KV断路器跳闸;过负荷保护采用三相式,带时 限动作于信号; 中性点过负荷保护采用带时限零序电流保护,动作 于信号;失灵保护动作(除非电量)启动断路器失灵;非电量保护 为FST-BT500型,该保护为500kV并联电抗器和中性点接地电抗器 本体的保护,主要包括:500kV并联电抗器及中性点接地电抗重瓦 斯、轻瓦斯、压力释放、油温、绕组温度等。
4.海万500KV双回线路装设双重化全线速动主保护。主动保护装置,并配有南瑞公司生产的RCS-902AS型后备距离保护, 过电压保护在分相电流差动保护装置中实现。主保护II采用上海继电 器厂(英国阿尔斯通公司)生产的MiCOM P544型数字式分相电流 差动保护装置,并配有南瑞公司生产的RCS-902AS型后备距离保护, 过电压保护在远方跳闸就地判别装置中实现。两套保护均具有完整 的失灵启动、重合闸功能,均采用光电转换及数字接口装置,接口 装置的型号分别为MiCOM P591型和FSU-48VDC型。
1.500KVⅠ母和Ⅱ母分别设置两套不同原理的微机母线保护装 置。保护配置方式为:母线保护Ⅰ采用一套南京南瑞继保工程技术 有限公司生产RCS-915E型微机母线保护装置,装置采用分相式比 率差动原理,并带有失灵保护功能。母线保护Ⅱ采用一套深圳南瑞 公司生产BP-2B型微机母线保护装置,装置采用复式比率差动原理, 并带有失灵保护功能。
1.1.2 220KV升压站保护概述
1.岱海电厂220KV系统接线采用双母线带母联断路器接线方式。 目前共有两回进线、两回出线,。两回进线分别为海岱I线、海 岱II线,两回出线分别为Ⅰ期01启备变、Ⅱ期02A、02B启备变。
2.海岱Ⅰ、Ⅱ线保护:装设双重化全线速动保护。主保护I采用 南瑞生产的RCS-931B、主保护Ⅱ采用国电南京自动化股份有限 公司生产的GPSL-603G型光纤纵联电流差动保护装置,并配有 国电南京自动化股份有限公司生产的GPSL-121辅助保护
8.500KV升压站装设武汉中元华电公司生产的COMM2000型故 障信息远传系统一套。故障信息远传系统由1面管理柜(工程师站)、 1面采集柜及网络设备构成,管理柜装在监控机房内,采集柜安装 在保护室内。信息管理系统组成一个单独的以太网,管理柜、采 集柜、故障录波器和保护装置均直接接入该以太网。其它保护装 置通过RS-485串口采用屏蔽双绞线接入采集柜或将接点量接入采 集柜。远传系统管理柜负责与主站通信。故障信息远传系统主要 实现数据处理,数据上传,远程通信,GPS软、硬对时等功能。
电气专业培训讲课
—升压站继电器楼内各设备 巡检标准及安全注意事项
讲课人:弥社刚
2008年10月07日
主要内容
1.升压站保护配置概述; 2.升压站继电器楼内各设备; 3.各保护及自动装置的作用; 4.设备巡检标准; 5.安全注意事项。
一.概 述
1.1升压站保护及自动装置介绍:
1.1.1 500KV升压站保护概述
1.1.3 升压站继电器楼内其它设备概述
1.网络继电器楼内配置两段220V直流系统,为单母线接线方式, 分段运行。直流系统充电装置为高频开关整流电源,并配置有绝缘 检测仪、蓄电池巡检仪、电压监视装置和馈线监测装置等智能设备。 直流配电屏及其配套设备为深圳奥特迅设备公司产品。蓄电池为哈 尔滨光宇公司生产的GFM固定型阀控密封铅酸蓄电池产品 。
合集下载

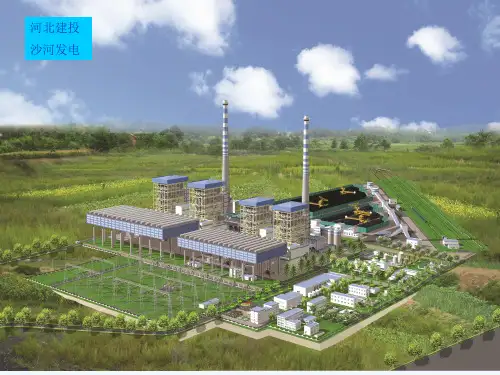

500kV升压站基础知识讲解

500kV升压站基础知识讲解

主接线优缺点:
3/2主接线优点: ① 布置清晰、可靠性很高、运行灵活。 ② 与双母线比较,隔离开关不参加倒闸操作
,不易因为误操作造成事故。 ③ 元件检修情况:任何一条母线或一台断路
器退出运行不影响机组运行。 3/2主接线缺点:
3/2接线使用设备多,造价高,经济性差, 二次接线和继电保护整定复杂。
一个开关检修,另一开关故障
❖ 如#1主变高压侧接地隔离开关编号为5011-67。
母线接地隔离开关编号
❖ 母线接地隔离开关编号:由电压级5+母线 编号+组别+7四位数组成。 如:1号母线上有两组接地隔离开关从固定 端向扩建端依次编号为51-17和51-27。
-----本次建设在 I 母线上只有一组接地隔离 开关,编号为51-17。
设备 名称
❖ 主变及线路母线侧断路器编号及命名为:连接 的主变或线路名称+断路器编号。 如:#1主变5011开关;邢电Ⅰ线5013开关
❖ 串内中间开关编号及命名为:连接的两条支路 或设备名称+断路器编号。 如:#1主变(Ⅰ母线侧)/邢电Ⅰ线(Ⅱ母线侧) 5012开关。
❖ 不完整串开关命名:连接的主变或线路名称+断 路器编号。 如:邢电Ⅱ线5031开关、邢电Ⅱ线5033开关。
2013年3月
500kV系统保护概述
① 线路保护 ② 母线保护 ③ 断路器保护 ④ 高压电抗器保护
-----除非电量及失灵保护外,一套保护动作一 组跳闸圈。
线路保护
❖ 500kV邢电Ⅰ、Ⅱ线分别配置两套不同原理 的微机线路保护。
❖ 一套保护为RCS-931AM型微机保护和RCS925 A型过电压保护及故障起动装置。
❖ 最多停用两个支路。但如不同名 交叉可能使两台机组或线路跳闸。 例如第一串中开关检修,第二串 边开关故障。(邢南电厂同名支 路交叉配置不会出现这种情况)。

火电行业电气升压站防止GIS、开关设备事故课件

火电行业电气升压站防止GIS、开关设备事故课件
故障。在断路器产品出厂试验、交接试验及例行试验中,应对断路器主 触头与合闸电阻触头的时间配合关系进行测试,有条件时应测量合闸电 阻的阻值。 • 防范措施:
1、防止GIS(包括HGIS)、六氟化硫断路器事故
• 1.19六氟化硫气体必须经六氟化硫气体质量监督管理中心抽检合格,并 出具检测报告后方可使用。
应有足够的强度。 防范措施: 2.3同一间隔内的多台隔离开关的电机电源,在端子箱内必须分别设置
独立的开断设备。 防范措施:
2、防止敞开式隔离开关、接地开关事故
2.4应在隔离开关绝缘子金属法兰与瓷件的浇装部位涂以性能良好的防 水密封胶。
防范措施: 2.5新安装或检修后的隔离开关必须进行导电回路电阻测试。 另外应积极开展瓷绝缘子的探伤和触指压力测试。 防范措施: 2.6新安装的隔离开关手动操作力矩应满足相关技术要求。 防范措施:
防止GIS、开关设备事故
1、防止GIS、六氟化硫断路器事故 2、防止敞开式隔离开关、接地开关事故
1、防止GIS(包括HGIS)、六氟化硫断路器事故
1.1加强对GIS、六氟化硫断路器的选型、订货、安装调试、验收及投运的 全过程管理。应选择具有良好运行业绩和成熟制造经验生产厂家的产品。
防范措施: 1.2新订货断路器应优先选用弹簧机构、液压机构(包括弹簧储能液压机
• 根据设备现场的污秽程度,采取有效的防污闪措施,预防套管、支持绝 缘子和绝缘提升杆闪络、爆炸。
• 防范措施: • 1.26当断路器大修时,应检查液压(气动)机构分、合闸阀的阀针脱机
装置是否松动或变形,防止由于阀针松动或变形造成断路器拒动。 • 防范措施:
1、防止GIS(包括HGIS)、六氟化硫断路器事故
• 防止SF6开关在分、合闸时发生非全相。为加强监测和防止设备损坏, 宜在发变组断路器机组侧增加带电显示装置。

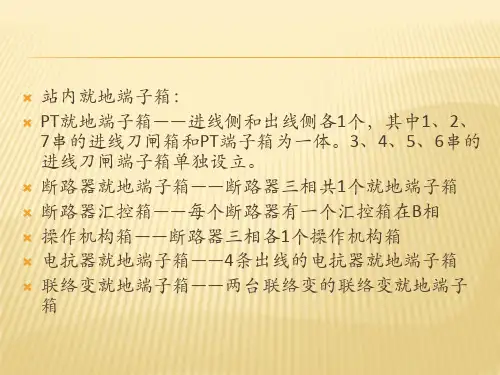

升压站设备保护配置简介

升压站设备保护配置简介

5063断路器保护及监控系统 托源四线纵联差动保护、后保护及就地判别装置 托源四线纵联差动保护、过电压及就地判别装置
5063
5062 5063
5062 5063
保护装置型号
RCS-921A型微机断路器保护 6MB524测控单元
RCS-921A型微机断路器保护、 RCS-922A型短引线保护一、二
6MB524测控单元 P544型纵联电流差动保护、
开关编号
5032 5033 5032 5033
5062
保护装置型号
GWJ01F型失步解列装置 WDK-600B型电抗器保护一、二、FST非电量保护
ZH-2A故障录波装置 RCS-921A型微机断路器保护
6MB524测控单元
三. 二网控线路保护装置
设备名称
5062断路器保护及监控系统
开关编号
5062
LFP-921B型微机断路器保护 6MB524测控单元
LFP-921B型微机断路器保护 LFP-922A短引线保护一、二
6MB524测控单元 MCD-H1型纵联电流差动保护、
RCS902后备保护一 P544型纵联电流差动保护、
RCS902后备保护二
设备名称
托源一线远方就地判别装置 500kV失步解列装置A
开关编号
5021
5022 5021 5022 5021 5022
保护装置型号
LFP921B型微机断路器保护、LFP922A短引线保护一、二 6MB524测控单元
LFP921B型微机断路器保护 6MB524测控单元
MCD-H1型纵联电流差动保护、RCS902后备保护一
P544型纵联电流差动保护、RCS902后备保护二
ZH-1A故障录波装置

500kV GIS升压站保护配置及应用

500kV GIS升压站保护配置及应用
500kV GIS升压站保护 配置及应用
二00九年八月
主要内容
• • • • • • 保护配置概述 线路保护 开关保护 短线保护 母线保护 线路保护通道
保护配置概况
500kV 升压站一般采用3/2接线方式,华东电网 中一般配置的保护如下:
• 线路保护:差动保护+距离保护+零序反时限保护 • 开关保护:重合闸+失灵保护 • 短线保护:适用于有出线闸刀的间隔 • 母线保护
距离保护特性
• 包括相间距离和接地距离,即ZA、ZB、ZC;ZAB、 ZAC、ZBC; • 主要有3类:园特性(mho)、四边形特性、以及园/ 四边形特性 • 园特性:构成简单,躲重负荷运行能力强,过渡电阻 短路适应能力差。短线路、经较高过渡电阻短路时,保 护可能拒动; • 四边形特性:构成复杂,躲重负荷运行能力差,过渡 电阻短路适应能力强。长线路、重负荷运行时,保护可 能误动;
纵联保护
• 能够实现全线速断的带通道的线路保护。对整条线路 上的任何一处故障,快速动作(不带时限动作、速动) • 快速动作:整组动作时间满足系统稳定性要求 (100ms,特殊情况下低至80ms)。其中断路器动作时 间按50ms考虑,保护动作时间最慢不大于30ms,通道时 间最慢不大于15ms,裕度5ms。或以保护整组动作时间 来界定,不大于45ms(保护动作时间+通道时间)。线 路两侧的保护均要满足该要求。 • 主要类型:线路纵联距离保护、线路纵联方向保护、 分相电流差动保护(目前最常用的3种类型)
失灵保护配置原则
• 为防止电力系统故障并伴随断路器失灵造成的严重后 果,必须装设断路器失灵保护。 • 在220~500KV电力网中,以及110KV电力网的个别重 要系统,应按规定设置断路器失灵保护 • 对 220k V-500k V分相操作的断路器,可仅考虑断路器 单相拒动的情况。

升压站系统简要介绍ppt课件

升压站系统简要介绍ppt课件
•线路或主变停电时,断路器合环运行的操作。如带负荷合闸事故发生在短引 线侧,两侧断路器跳闸切除故障,不影响系统安全运行。如发生带负荷合闸 事故发生在母线侧,造成母线无电压,此时变为单母线运行方式,运行的可 靠性降低。所以应按照母线侧隔离开关(刀闸)-—短引线侧隔离开关(刀 闸)-—断路器(开关)的顺序依次操作。解环操作应与上述相反的顺序进 行。
•相对于220 kV母线,500 kV母线的重要性小于线路,因此500 kV母差保护较 220 kV母差简单。500 kV母线按保护双重化的原则配置2套原理相同的保护, 且不考虑常规的电压闭锁元件。这是因为500 kV线路都由2个断路器供电,母 差误动不会引起严重后果,仍可保证线路供电。
•需要注意的是,为避免母线保护误动扩大跳闸范围,母线检修完毕后一般要 求退出母差保护投入充电保护。220KV升压站母线检修完毕后,母线充电时 就应该投入母联充电保护同时退出母差保护。对于500KV升压站,由于采用 单母线配置母线保护,不存在扩大动作范围的可能,同时省、网公司保护处 并未下发断路器充电保护定值,因此,可保留母线保护不投充电保护。
保护配置为:两条母线共用两套母线保护分别为 RCS915AB和BP2B,失灵保护配置于RCS915AB 中。
2、500KV升压站系统简述:
我厂500KV升压站一次接线方式为一个半断路器接线,共设置2台中间断 路器,6台母线断路器,共8台断路器,组成2个完整串和一个不完整串 ; 设置两条500kV母线,两条出线,都接至清苑变电站。
3 、500KV升压站的操作方法 :
3.1 、正常运行方式 :
•正常运行方式下形成的多环路供电方式大大提高了每条线路的供电可靠性,而且,同 一串尽可能接成“电源一负荷”方式,即电源线路要尽量安排在不同的串上,这样任一 串故障时,尽可能地减少对电能传输的影响。同时,接线串数的增加也会提高供电可靠 性,而只有2串或一串半的接线其供电可靠性就差得多,因为这种情况下,只要环路上 的任一电气设备、任一条线路或母线故障或检修,都将断开环路连接。只有1串的接线 不能说是真正的3/2断路器接线。每一条线路均由2台断路器供电,即使某一断路器偷 跳,也不会影响线路供电,这是3/2断路器接线方式的一个显著优势。

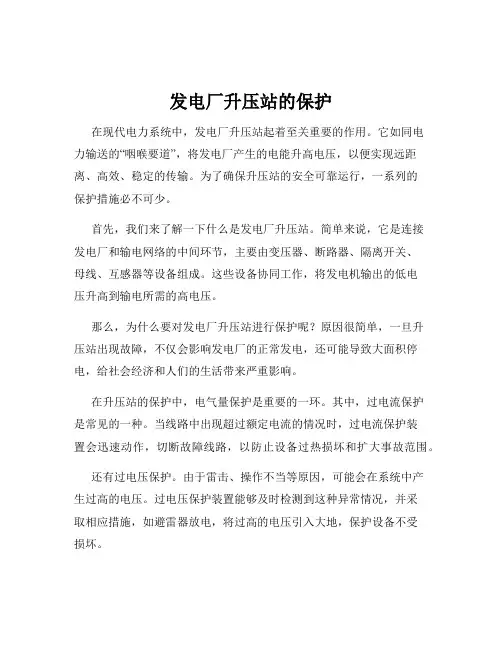

发电厂升压站的保护
