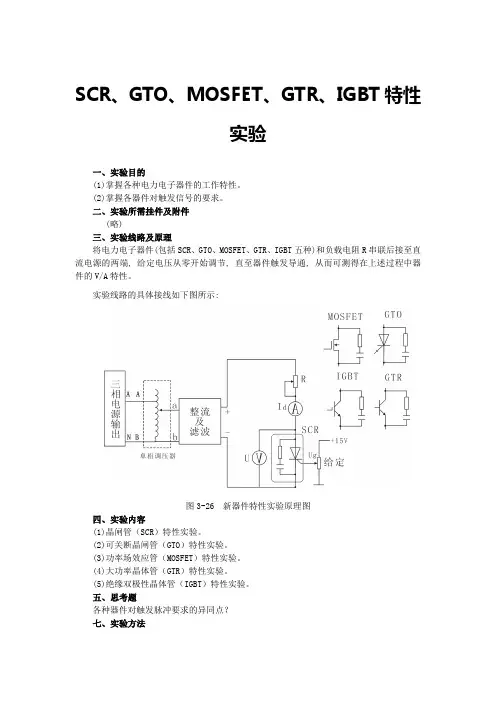

SCR、GTO、MOSFET、GTR、IGBT特性实验
SCR、GTO、MOSFET、GTR、IGBT特性
实验
一、实验目的
(1)掌握各种电力电子器件的工作特性。
(2)掌握各器件对触发信号的要求。
二、实验所需挂件及附件
(略)
三、实验线路及原理
将电力电子器件(包括SCR、GTO、MOSFET、GTR、IGBT五种)和负载电阻R串联后接至直流电源的两端, 给定电压从零开始调节, 直至器件触发导通, 从而可测得在上述过程中器件的V/A特性。
实验线路的具体接线如下图所示:
图3-26 新器件特性实验原理图
四、实验内容
(1)晶闸管（SCR）特性实验。
(2)可关断晶闸管（GTO）特性实验。
(3)功率场效应管（MOSFET）特性实验。
(4)大功率晶体管（GTR）特性实验。
(5)绝缘双极性晶体管（IGBT）特性实验。
五、思考题
各种器件对触发脉冲要求的异同点？
七、实验方法
给定电压, 监视电压表、电流表的读数, 当电压表指示接近零（表示管子完全导通）, 停止调节, 记录给定电压Ug调节过程中回路电流Id以及器件的管压降Uv。
(1) SCR测试
(2) GTO测试
(3) MOSFET测试
(4)GTR测试
(5)IGBT测试
八、实验结论
根据得到的数据, 绘出各器件的输出特性。

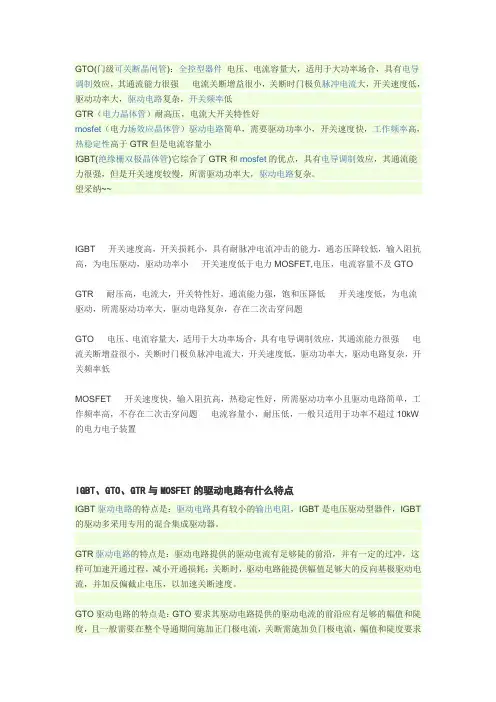

GTO GTR MOSFET IGBT
GTO(门级可关断晶闸管)：全控型器件电压、电流容量大，适用于大功率场合，具有电导调制效应，其通流能力很强电流关断增益很小，关断时门极负脉冲电流大，开关速度低，驱动功率大，驱动电路复杂，开关频率低GTR（电力晶体管）耐高压，电流大开关特性好mosfet（电力场效应晶体管）驱动电路简单，需要驱动功率小，开关速度快，工作频率高，热稳定性高于GTR但是电流容量小IGBT(绝缘栅双极晶体管)它综合了GTR和mosfet的优点，具有电导调制效应，其通流能力很强，但是开关速度较慢，所需驱动功率大，驱动电路复杂。
望采纳~~IGBT 开关速度高，开关损耗小，具有耐脉冲电流冲击的能力，通态压降较低，输入阻抗高，为电压驱动，驱动功率小开关速度低于电力MOSFET,电压，电流容量不及GTOGTR 耐压高，电流大，开关特性好，通流能力强，饱和压降低开关速度低，为电流驱动，所需驱动功率大，驱动电路复杂，存在二次击穿问题GTO 电压、电流容量大，适用于大功率场合，具有电导调制效应，其通流能力很强电流关断增益很小，关断时门极负脉冲电流大，开关速度低，驱动功率大，驱动电路复杂，开关频率低MOSFET 开关速度快，输入阻抗高，热稳定性好，所需驱动功率小且驱动电路简单，工作频率高，不存在二次击穿问题电流容量小，耐压低，一般只适用于功率不超过10kW 的电力电子装置IGBT、GTO、GTR与MOSFET的驱动电路有什么特点IGBT驱动电路的特点是：驱动电路具有较小的输出电阻，IGBT是电压驱动型器件，IGBT 的驱动多采用专用的混合集成驱动器。
GTR驱动电路的特点是：驱动电路提供的驱动电流有足够陡的前沿，并有一定的过冲，这样可加速开通过程，减小开通损耗；关断时，驱动电路能提供幅值足够大的反向基极驱动电流，并加反偏截止电压，以加速关断速度。
GTO驱动电路的特点是：GTO要求其驱动电路提供的驱动电流的前沿应有足够的幅值和陡度，且一般需要在整个导通期间施加正门极电流，关断需施加负门极电流，幅值和陡度要求更高，其驱动电路通常包括开通驱动电路，关断驱动电路和门极反偏电路三部分。
(GTR-IGBT-MOSFET-GTO)doc资料
电力电子器件的发展（GTR-IGBT-MOSFET-GTO)现代的电力电子技术无论对改造传统工业（电力、机械、矿冶、交通、化工、轻纺等），还是对新建高技术产业（航天、激光、通信、机器人等）至关重要，从而已迅速发展成为一门独立学科领域。
它的应用领域几乎涉及到国民经济的各个工业部门，毫无疑问，它将成为本世纪乃至下世纪重要关键技术之一。
近几年西方发达的国家，尽管总体经济的增长速度较慢，电力电子技术仍一直保持着每年百分之十几的高速增长。
从历史上看，每一代新型电力电子器件的出现，总是带来一场电力电子技术的革命。
以功率器件为核心的现代电力电子装置，在整台装置中通常不超过总价值的20%～30%，但是，它对提高装置的各项技术指标和技术性能，却起着十分重要的作用。
众所周知，一个理想的功率器件，应当具有下列理想的静态和动态特性:在截止状态时能承受高电压；在导通状态时，具有大电流和很低的压降；在开关转换时，具有短的开、关时间，能承受高的di/dt和dv/dt，以及具有全控功能。
自从50年代，硅晶闸管问世以后，20多年来，功率半导体器件的研究工作者为达到上述理想目标做出了不懈的努力，并已取得了使世人瞩目的成就。
60年代后期，可关断晶闸管GTO实现了门极可关断功能，并使斩波工作频率扩展到1kHz以上。
70年代中期，高功率晶体管和功率 MOSFET问世，功率器件实现了场控功能，打开了高频应用的大门。
80年代，绝缘栅门控双极型晶体管 (IGBT)问世，它综合了功率MOSFET和双极型功率晶体管两者的功能。
它的迅速发展，又激励了人们对综合功率MOSFET和晶闸管两者功能的新型功率器件-MOSFET门控晶闸管的研究。
因此，当前功率器件研究工作的重点主要集中在研究现有功率器件的性能改进、MOS门控晶闸管以及采用新型半导体材料制造新型的功率器件等。
下面就近几年来上述功率器件的最新发展加以综述。
一、功率晶闸管的最新发展1．超大功率晶闸管晶闸管（SCR）自问世以来，其功率容量提高了近3000倍。
电力电子实验指导书
《电力电子技术》实验指导书南阳师范学院物理与电子工程学院编订人：刘红钊实验一GTR、GTO、MOSFET、IGBT的特性与驱动电路研究一．实验目的1．熟悉GTR、GTO、MOSFET、IGBT的开关特性。
2．掌握GTR、GTO、MOSFET、IGBT缓冲电路的工作原理与参数设计要求。
3．掌握GTR、GTO、MOSFET、IGBT对驱动电路的要求。
4．熟悉GTR、GTO、MOSFET、IGBT主要参数的测量方法。
二．实验内容1．GTR的特性与驱动电路研究。
2．GTO的特性与驱动电路研究。
3．MOSFET的特性与驱动电路研究。
4．IGBT的特性与驱动电路研究。
三．实验设备和仪器1．NMCL-07C电力电子实验箱2．双踪示波器3．万用表（自备）4．教学实验台主控制屏四．实验方法1、GTR的特性与驱动电路研究（1）不同负载时GTR的开关特性测试（a）电阻负载时的开关特性测试GTR：将开关S2拨到＋15V，PWM波形发生器的“21”与面板上的“20”相连，“24与“10”、“12”与“13”和“15”、“17”与GTR的“B”端、14”和GTR的“E”端、“18”与主回路的“3”相连、GTR“C”端与主回路的“1”相连。
E用示波器分别观察，基极驱动信号I B(“15”与“18”之间) 的波形及集电极电流I E(“14”与“18”之间) 的波形，记录开通时间ton，关断时间toff。
ton= us，toff= us（b）电阻、电感性负载时的开关特性测试除了将主回器部分由电阻负载改为电阻、电感性负载以外（即将GTR的C端与“1”断开，而与“2”相连)，其余接线与测试方法同上。
ton= us，toff= us（2不同基极电流时的开关特性测试（a）断开“13”与“15”的连接，将基极回路的“12”与“15”相连，其余接线同上，测量并记录基极驱动信号I B（“15”与“18”之间）及集电极电流I E（“14”与“18”之间）波形，记录开通时间ton，关断时间toff。
开关管特性实验报告
开关管特性实验报告1. 了解开关管的基本原理和特性。
2. 掌握开关管的触发方法和工作状态。
3. 理解开关管的电流和电压特性。
实验仪器和材料：1. 开关管（MOSFET或IGBT）。
2. 直流电源。
3. 示波器。
4. 电阻、电容、电感等元件。
实验原理：开关管是一种具有开关功能的半导体器件，通常用于控制高功率电流的开关操作。
常见的开关管有MOSFET（金属氧化物半导体场效应管）和IGBT（绝缘栅双极型晶体管）。
MOSFET是一种三电极器件，包括源极、栅极和漏极。
它的工作原理是通过改变栅极与源极之间的电势差，控制漏极-源极间的电流。
当栅极与源极之间的电势差小于临界电压时，MOSFET处于截止状态，没有漏极-源极间的导电；当电势差大于临界电压时，MOSFET处于导通状态，有漏极-源极间的导电。
IGBT是一种双极型晶体管，结合了MOSFET的控制特性和双极型晶体管的导通特性。
它的工作原理是通过控制栅极-集电极间的电势差，控制集电极-发射极间的电流。
当栅极-集电极间的电势差小于临界电压时，IGBT处于截止状态，没有集电极-发射极间的导电；当电势差大于临界电压时，IGBT处于导通状态，有集电极-发射极间的导电。
实验步骤：1. 将开关管连接到直流电源，接通电源。
2. 调节电源的输出电压为适当的数值。
3. 在开关管的源极和漏极之间串联一个负载，如电阻、电容或电感。
4. 使用示波器测量开关管的输入端和输出端的电压波形。
5. 改变直流电源的输出电压，记录开关管的导通和截止状态。
6. 改变负载的数值，记录开关管的电流和电压特性。
实验结果与分析：实验中，根据不同类型的开关管（MOSFET或IGBT）和不同的电路设置，可以获得不同的实验结果。
在正常情况下，开关管处于导通状态时，输出端的电压接近于零；而在截止状态下，输出端的电压接近于输入端的电压。
在改变直流电源的输出电压时，可以观察到开关管的导通和截止状态的变化。
当电源输出电压低于开关管的临界电压时，开关管处于截止状态，没有导通电流；当电源输出电压高于开关管的临界电压时，开关管处于导通状态，有导通电流。
电力电子技术实验报告 (2)
电力电子技术实验报告学院：专业：班级：姓名：实验一锯齿波同步移相触发电路实验一、实验目的(1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。
(2)掌握锯齿波同步移相触发电路的调试方法。
二、实验所需挂件及附件三、实验线路及原理锯齿波同步移相触发电路的原理图见DJK03-1挂件介绍中锯齿波同步移相触发电路原理图。
锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见DJK03-1挂件介绍部分和电力电子技术教材中的相关内容。
四、实验内容(1)锯齿波同步移相触发电路的调试。
(2)锯齿波同步移相触发电路各点波形的观察和分析。
五、实验方法(1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V±10%，而“交流调速”侧输出的线电压为240V。
如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。
在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。
①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。
②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。
③调节电位器RP1，观测“2”点锯齿波斜率的变化。
④观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。
(2)调节触发脉冲的移相范围将控制电压Uct调至零(将电位器RP2顺时针旋到底)，用示波器观察同步电压信号和“6”点U6的波形，调节偏移电压Ub(即调RP3电位器)，使α=170°，其波形如下图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SCR、GTO、MOSFET、GTR、IGBT特性实验
一、实验目的
(1)掌握各种电力电子器件的工作特性。
(2)掌握各器件对触发信号的要求。
二、实验所需挂件及附件
(略)
三、实验线路及原理
将电力电子器件(包括SCR、GTO、MOSFET、GTR、IGBT五种)和负载电阻R串联后接至直流电源的两端，给定电压从零开始调节，直至器件触发导通，从而可测得在上述过程中器件的V/A特性。
实验线路的具体接线如下图所示：
图3-26 新器件特性实验原理图
四、实验内容
(1)晶闸管（SCR）特性实验。
(2)可关断晶闸管（GTO）特性实验。
(3)功率场效应管（MOSFET）特性实验。
(4)大功率晶体管（GTR）特性实验。
(5)绝缘双极性晶体管（IGBT）特性实验。
五、思考题
各种器件对触发脉冲要求的异同点？
七、实验方法
给定电压，监视电压表、电流表的读数，当电压表指示接近零（表示管子完全导通），停止调节，记录给定电压U g调节过程中回路电流I d以及器件的管压降U v。
(1) SCR测试
(2) GTO测试
(3) MOSFET测试
(4)GTR测试
(5)IGBT测试
八、实验结论
根据得到的数据，绘出各器件的输出特性。
